Я порылся в 20 гигабайтах слитых данных с незащищённого CDN интела в поисках интересного и оценки серьёзности этой утечки.

Анализ данных из последнего слива Intel - 1
КДПВ. Прототип ноутбука на Tiger Lake.

Краткое резюме

Большая часть слитой информации предназначена для OEM/ODM разработчиков и производителей, но заинтересует энтузиастов, исследующих BIOS и недокументированные режимы работы процессоров Intel. В них нет внутренней интеловской документации, критичной к обнародованию, или способной раскрыть секретные разработки. Также здесь не найти информации о неизвестных ранее уязвимостях.

Файлы

Не указанные здесь файлы либо являются просто новостными обновлениями Intel, либо бинарниками без описания или не заслуживают внимания.

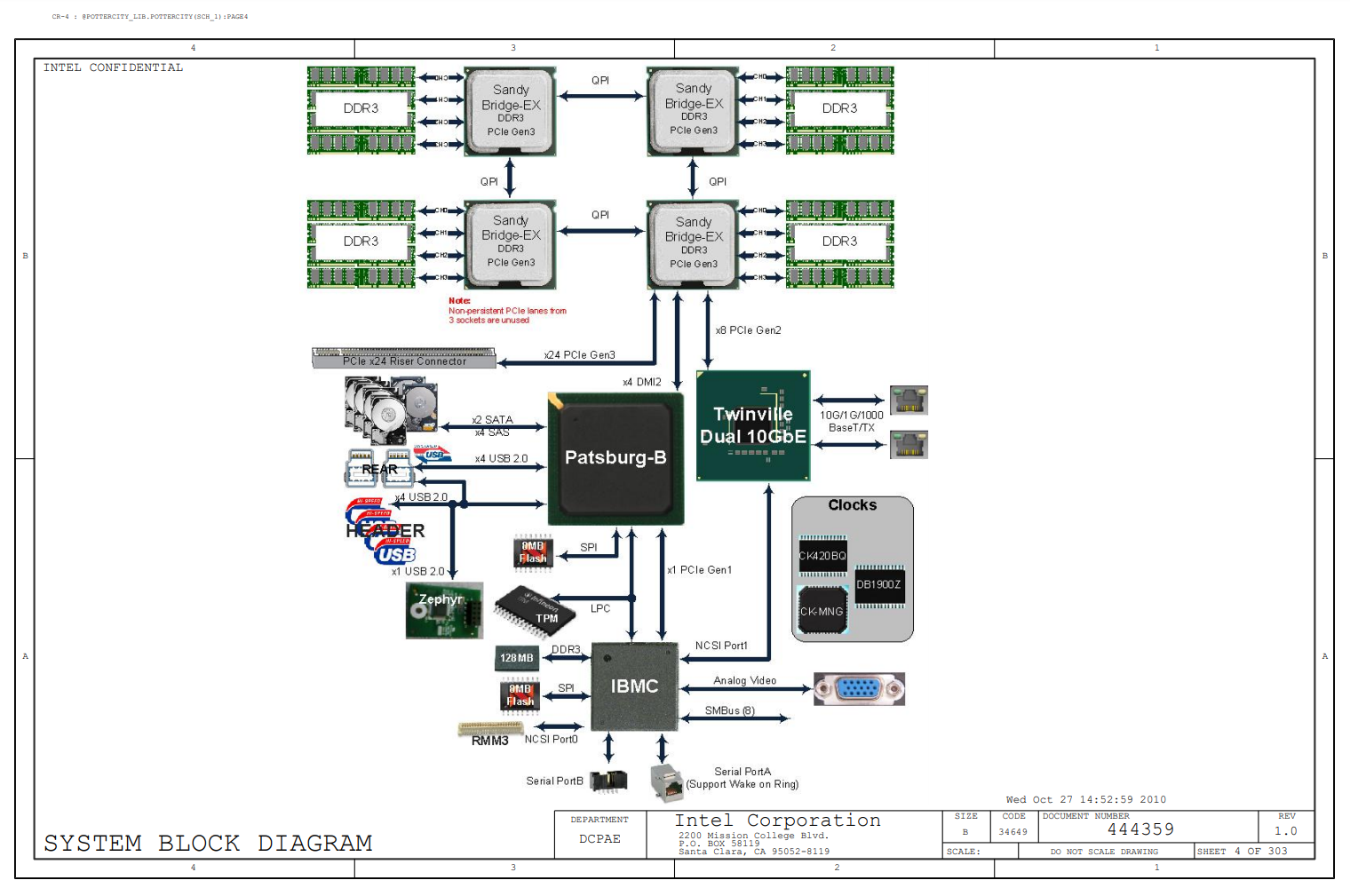

Файл 576931-potter-city-576931-v1-0-schem.pdf

Диаграммы, электросхемы, рекомендации по разводке материнских плат с четырьмя сокетами для процессоров на ядре SandyBridge от 2010 года.

Анализ данных из последнего слива Intel - 2
Интересно, что используются только переназначаемые линии PCIe одного процессора

На остальных страницах данные по всем указанным на диаграмме блокам. Может быть полезно для академических знаний, на реальные материнские платы переложить не получится.

Анализ данных из последнего слива Intel - 3

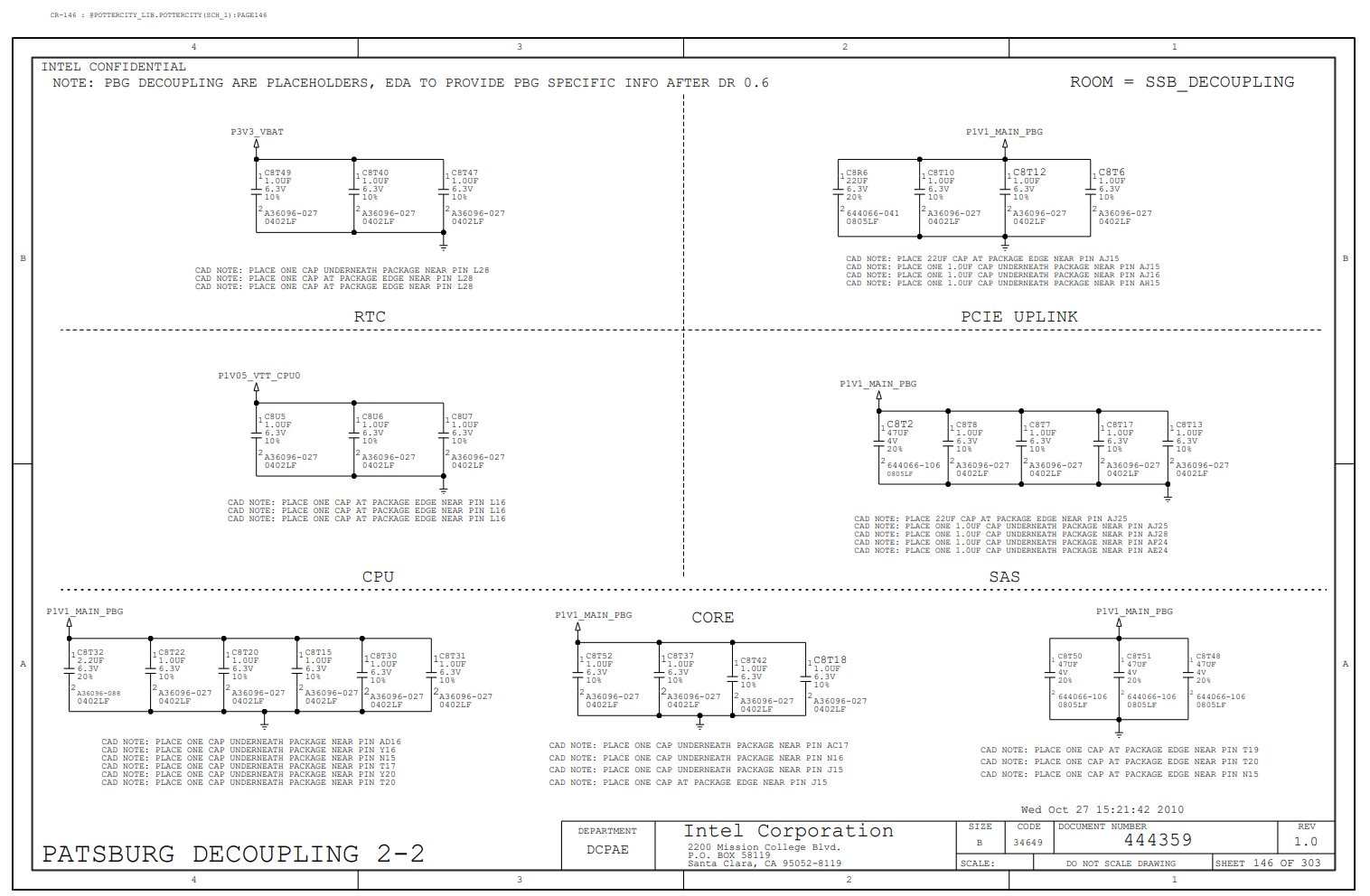

Например блокировочные конденсаторы для разных цепей с указанием точной маркировки компонента и рекомендации по размещению

Файл 367228-367228-rev-1-5.pdf

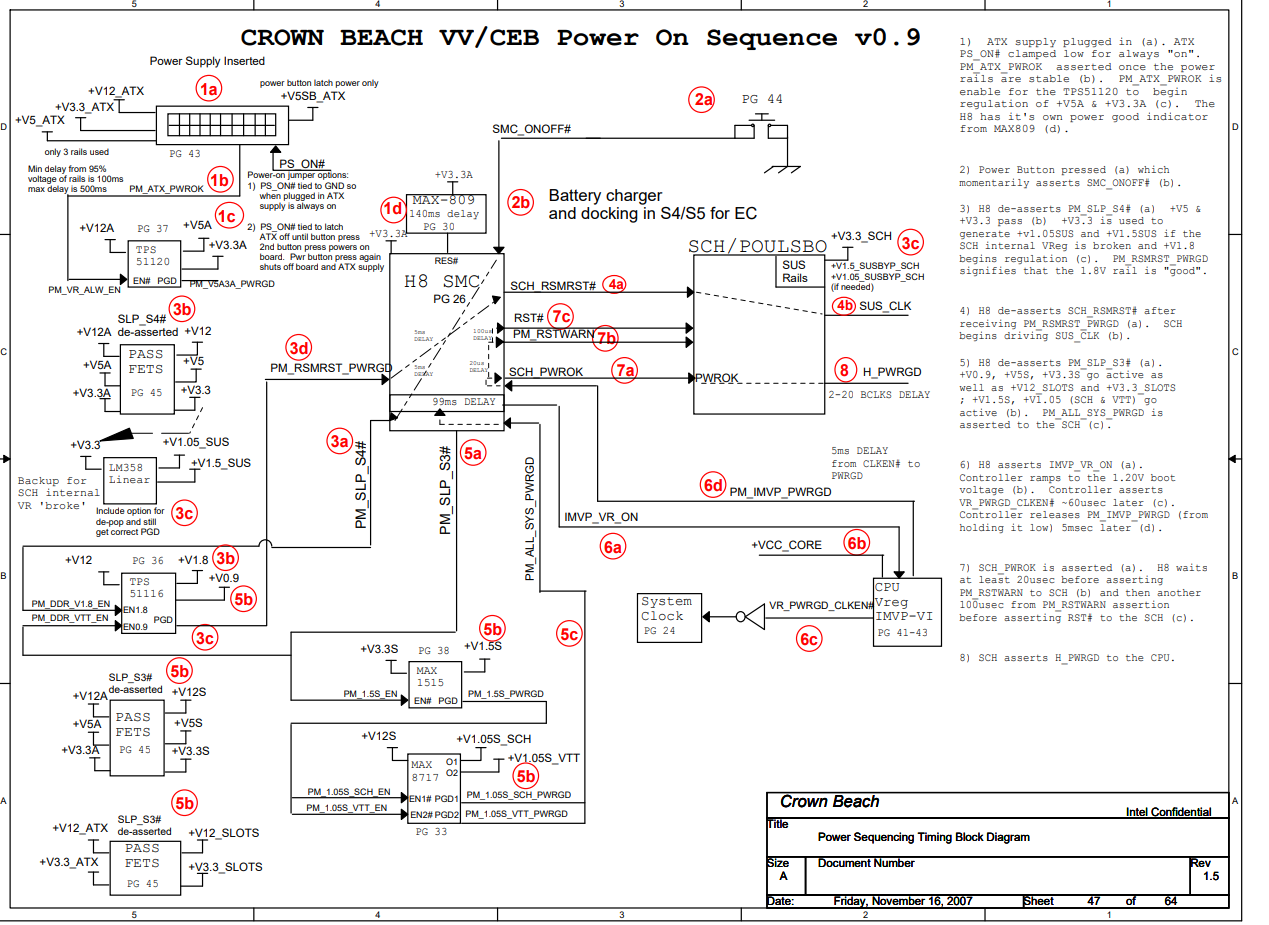

Документация с электросхемами для чего-то вроде отладочной/демонстрационной платы для первого поколения «атомов».

Анализ данных из последнего слива Intel - 4
Структурная схема с пояснениями по работе цепи питания при включении

Файл 544767-intel-ethernet-connection-i219-reference-schematic-rev1-0.pdf

Типовая схема подключения гигабитного сетевого адаптера i219, 2015 год.

Анализ данных из последнего слива Intel - 5

Файл 555388-purley-platform-power-delivery-schematic-layout-checklist-rev1-1.xlsx

Таблица для заполнения инженерами или тестировщиками плат сторонних производителей. Нужно проверить электросхему и топологию (а конкретно силовую часть) на соответствие рекомендуемым требованиям. В конце excel посчитает «очки» и выдаст результат в процентах:

Анализ данных из последнего слива Intel - 6

Файл 621487-cml-itbmt3-ta-ww14-2020.pdf

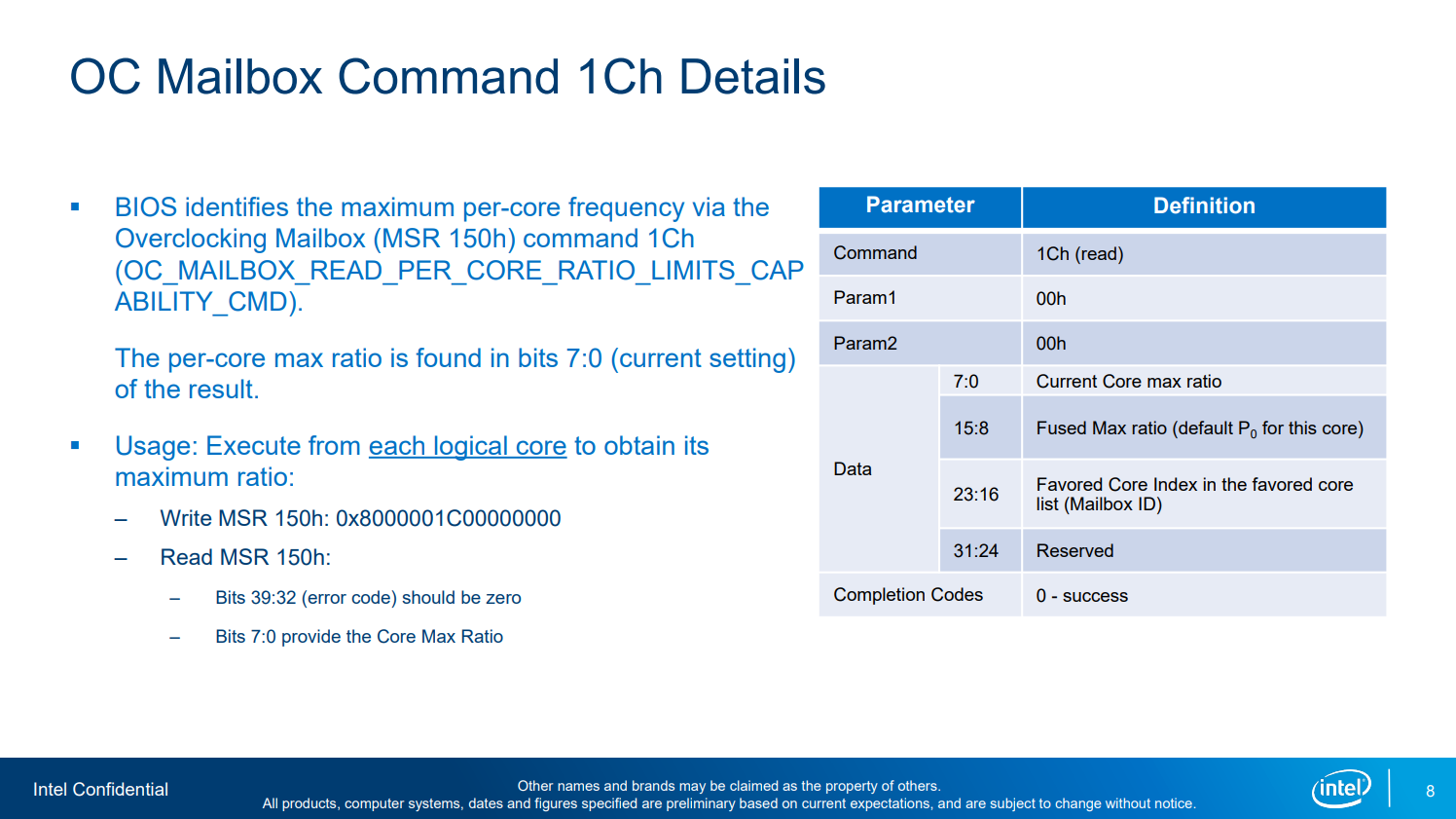

Общее описание принципов работы технологии Turbo Boost 3.0 в Kaby Lake (это седьмое поколение Core от 2017 года). В частности описано, из каких регистров процессора подсистеме BIOS считывать максимальные множители буста отдельных ядер.

Анализ данных из последнего слива Intel - 7

Файл 20170823_HDCP_EB-1.0_MEDIA_Eng_release.tar.gz

Демон и тестовая утилита для проверки работы HDCP под Arch Linux. В архиве только бинарники и readme.

Файл BVT_Package_10.0.0.1086.exe

Утилита и документация для проверки соответствия системы требованиям Intel для маркировки компьютера логотипом Intel vPro. Утилита проводит несколько тестов, и затем отчёт можно отправить в Intel, если все тесты пройдены успешно.

Файл cmls102-prq-report-rev0.pdf

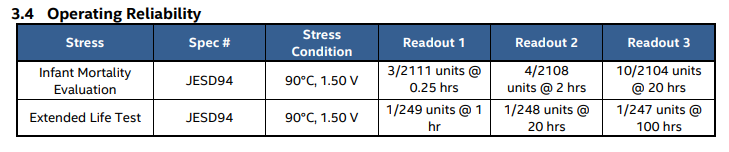

Отчёт о методиках тестирования микросхем и прогнозируемых процентах отказа для процессоров Core и Xeon от апреля 2020 года. Из этого документа можно узнать, через что проходят процессоры перед попаданием в наши компьютеры:

Анализ данных из последнего слива Intel - 8
Infant Mortality Test — это первое тестирование микросхем после корпусирования в работе при повышенной температуре. Название не самое морально допустимое, но чего ждать от авторов master/slave?

Подробнее о процедуре тестирования микросхем можно будет узнать из фильма, который я скоро опубликую.

Файл prq-prq-customer-report-skl-2-2-lga-dt-rev0.pdf

Такой же отчёт для процессоров Pentium и i3 от 2015 года.

Файл c-state-test-case-intel-soc-watch-bkc-626226-rev0-5.pdf

Варианты тестирования режимов c-state и p-state процессора (оптимизация по потребляемой мощности и по частоте с напряжением). Пошаговая инструкция по настройкам BIOS и использованию специальной утилиты для тестирования.

Файл FMX.Data.Flows.Training.v1.0_2020-02-11_AVM.pdf

Какая-то плохо свёрстанная презентация на тему сетевой передачи. Наполовину состоит из аббревиатур, так что я не понял, о чём она конкретно. 2020 год.

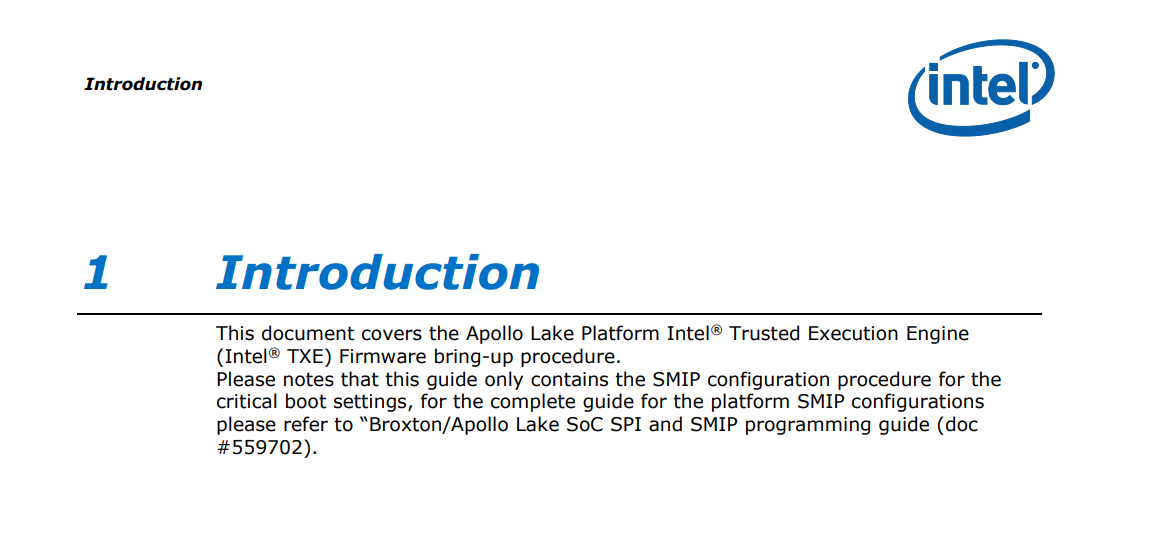

Файл glk_platform_intel®_txe_4.0.25.1324_mr.pdf

Некоторое (неполное) описание набора утилит для сборки и подписывания прошивок модуля Intel TXE. Например есть таблица компонентов TXE с их размерами и рекомендации по выбору ёмкости микросхемы flash для BIOS. 2020 год.

Файл how to obtain intel system debugger nda.pdf

Содержит руководство по получению отладочного комплекта для разработчиков систем с процессорами Intel. Буквально как и какие поля заполнять в форме на сайте. 2020 год.

Файл qts-qpp-5v1-17-1.pdf

Инструкция по Quartus Pro — софту для разработки под FPGA (до покупки интелом был известен, как Altera Quartus).

Файл SeamlessUpdate_CapsuleGeneration_UserGuide_v0.5.2.pdf

Инструкция для производителей оборудования по сборке патчей для обновления биоса, Intel ME, микрокода и тому подобного.

Файл SeamlessUpdate_CapsuleGenerationEnv_v0.5.2.zip

Сам набор утилит для сборки.

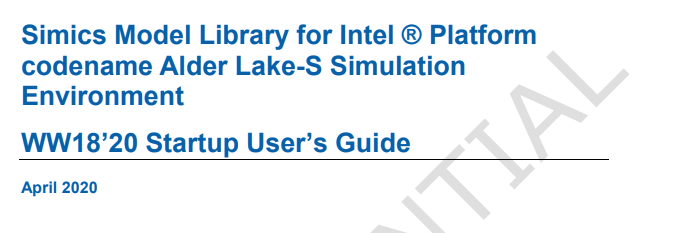

Файл simicsmodellibrary_eaglestream_rn_v0_6_00.pdf

Краткая инструкция по установке и использованию утилиты для эмуляции системы. Используется в разработке прошивки BIOS для ещё не вышедших процессоров.

Папка Intel ME cодержит утилиты, документацию и бинарники для Intel ME. Абсолютно ничего полезного не обнаружено. Есть исходник примера утилиты для прошивки, но он использует сишную библиотеку FWUpdateLib.lib, которая и выполняет всю интересную работу. В коде во всех функциях своеобразный выход из функций по goto (метка End во всех функциях одинаковая), больше ничего примечательного.

Посмотреть листинг

static UINT32 checkUpdateType(IN  const char *fileName, IN  UINT32 *updateType)
{
    UINT32 status;
    UINT16 flashMajor = 0;
    UINT16 flashMinor = 0;
    UINT16 flashHotfix = 0;
    UINT16 flashBuild = 0;
    UINT16 fileMajor = 0;
    UINT16 fileMinor = 0;
    UINT16 fileHotfix = 0;
    UINT16 fileBuild = 0;
    INT32  comparedVersion = 0;

    if (fileName == NULL || updateType == NULL)
    {
        status = INTERNAL_ERROR;
        goto End;
    }

    status = FwuPartitionVersionFromFlash(FPT_PARTITION_NAME_FTPR, &flashMajor, &flashMinor, &flashHotfix, &flashBuild);
    if (status != SUCCESS)
    {
        goto End;
    }

    status = FwuPartitionVersionFromFile(fileName, FPT_PARTITION_NAME_FTPR, &fileMajor, &fileMinor, &fileHotfix, &fileBuild);
    if (status != SUCCESS)
    {
        goto End;
    }

    comparedVersion = versionCompare(fileMajor, fileMinor, fileHotfix, fileBuild,
                                     flashMajor, flashMinor, flashHotfix, flashBuild);

    if (comparedVersion < 0)
    {
        *updateType = DOWNGRADE;
    }
    else if (comparedVersion > 0)
    {
        *updateType = UPGRADE;
    }
    else
    {
        *updateType = SAME_VERSION;
    }

End:
    return status;
}

Папка Intel Restricted Secret

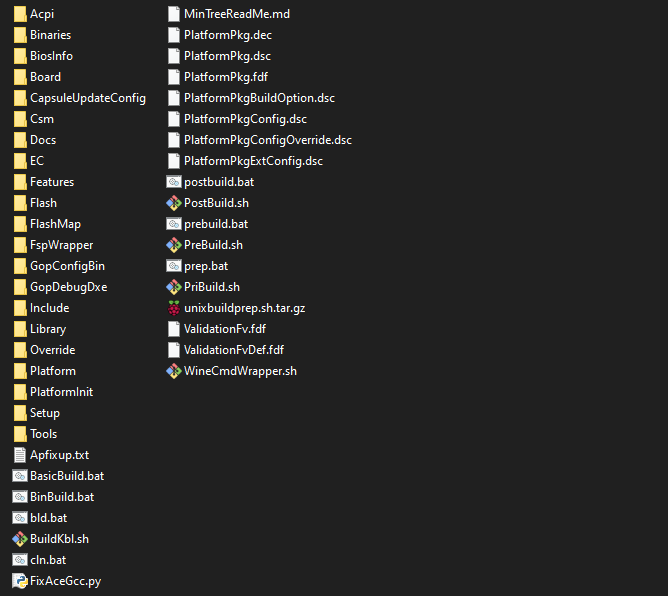

А вот тут уже есть кое-что интересное. В папке KabylakePlatform_3_7_9KabylakePlatSamplePkg лежит пример BIOS для платформы Kaby Lake (это 7-ое поколение процессоров Core, вышли в 2017 году). Собирать я его не пробовал, но по виду тут есть всё необходимое.

Анализ данных из последнего слива Intel - 9

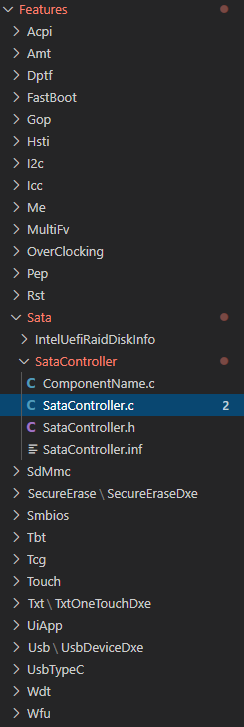

В папке Features лежат исходники драйверов устройств. Например для SATA, с виду, вполне рабочий код поиска и инициализации устройства на PCIe.

Анализ данных из последнего слива Intel - 10

Листинг

/**
  This routine is called right after the .Supported() is called and returns
  EFI_SUCCESS. Notes: The supported protocols are checked but the Protocols
  are closed.

  @param[in] This                 A pointer points to the Binding Protocol instance
  @param[in] Controller           The handle of controller to be tested. Parameter
                                  passed by the caller
  @param[in] RemainingDevicePath  A pointer to the device path. Should be ignored by
                                  device driver

  @retval EFI_SUCCESS             The device is started
  @retval Other values            Something error happened
**/
EFI_STATUS
EFIAPI
SataControllerStart (
  IN EFI_DRIVER_BINDING_PROTOCOL    *This,
  IN EFI_HANDLE                     Controller,
  IN EFI_DEVICE_PATH_PROTOCOL       *RemainingDevicePath
  )
{
  EFI_STATUS                        Status;
  EFI_IDE_CONTROLLER_INIT_PROTOCOL  *IdeInit;
  EFI_PCI_IO_PROTOCOL               *PciIo;
  UINT8                             NumberOfPort;
  UINT64                            CommandVal;

  DEBUG ((DEBUG_INFO, "SataControllerStart() Startn"));

  ///
  /// Now test and open the EfiPciIoProtocol
  ///
  Status = gBS->OpenProtocol (
                  Controller,
                  &gEfiPciIoProtocolGuid,
                  (VOID **) &PciIo,
                  This->DriverBindingHandle,
                  Controller,
                  EFI_OPEN_PROTOCOL_BY_DRIVER
                  );
  ///
  /// Status == 0 - A normal execution flow, SUCCESS and the program proceeds.
  /// Status == ALREADY_STARTED - A non-zero Status code returned. It indicates
  ///           that the protocol has been opened and should be treated as a
  ///           normal condition and the program proceeds. The Protocol will not
  ///           opened 'again' by this call.
  /// Status != ALREADY_STARTED - Error status, terminate program execution
  ///
  if (EFI_ERROR (Status)) {
    ///
    /// EFI_ALREADY_STARTED is also an error
    ///
    return Status;
  }

  ///
  /// Get device capabilities
  ///
  Status = PciIo->Attributes (
                    PciIo,
                    EfiPciIoAttributeOperationSupported,
                    0,
                    &CommandVal
                    );
  ASSERT_EFI_ERROR (Status);

  ///
  /// Enable Command Register
  ///
  Status = PciIo->Attributes (
                    PciIo,
                    EfiPciIoAttributeOperationEnable,
                    CommandVal & EFI_PCI_DEVICE_ENABLE,
                    NULL
                    );
  ASSERT_EFI_ERROR (Status);

  ///
  /// Get Number of Ports
  ///
  PciIo->Mem.Read (
               PciIo,
               EfiPciIoWidthUint8,
               EFI_AHCI_BAR_INDEX,
               (UINT64) R_AHCI_CAPABILITY,
               1,
               & NumberOfPort
               );
  NumberOfPort = (NumberOfPort & 0x1F) + 1;

  IdeInit = AllocatePool (sizeof (EFI_IDE_CONTROLLER_INIT_PROTOCOL));
  if (IdeInit == NULL) {
    return EFI_OUT_OF_RESOURCES;
  }
  IdeInit->GetChannelInfo = IdeInitGetChannelInfo;
  IdeInit->NotifyPhase    = IdeInitNotifyPhase;
  IdeInit->SubmitData     = IdeInitSubmitData;
  IdeInit->DisqualifyMode = IdeInitDisqualifyMode;
  IdeInit->CalculateMode  = IdeInitCalculateMode;
  IdeInit->SetTiming      = IdeInitSetTiming;
  IdeInit->EnumAll        = SATA_ENUMER_ALL;
  IdeInit->ChannelCount   = NumberOfPort;

  ///
  /// Install IDE_CONTROLLER_INIT protocol & private data to this instance
  ///
  Status = gBS->InstallMultipleProtocolInterfaces (
                  &Controller,
                  &gEfiIdeControllerInitProtocolGuid,
                  IdeInit,
                  NULL
                  );

  ///
  /// Close protocols opened by SATA controller driver
  ///
  gBS->CloseProtocol (
        Controller,
        &gEfiPciIoProtocolGuid,
        This->DriverBindingHandle,
        Controller
        );

  DEBUG ((DEBUG_INFO, "SataControllerStart() Endn"));

  return Status;
}

Также в папке Intel Restricted Secret лежат исходники:

  • Кодов инициализации процессоров Kaby Lake с документацией;
  • Что-то под названием Client Silicon API package;
  • Инструкция по интеграции этого всего в свой BIOS (для разработчиков оборудования).

Файл 482486-crystal-forest-gladden-stargo-schematic-design-files-rev2-1.zip

Библиотеки Cadence для разработки под интеловскую платформу с кодовым названием Crystal Forest. Самих проектов с трассировкой плат нет.

Анализ данных из последнего слива Intel - 11
Логика

Анализ данных из последнего слива Intel - 12
EEPROM

Анализ данных из последнего слива Intel - 13
Дискретные компоненты

Анализ данных из последнего слива Intel - 14
Разъёмы

Обычный набор библиотек. Скорее всего, из пакета поставки Cadence. Сами файлы датированы 2012 годом.

Файл 555146-kipsbay2-archive.zip

То же самое для arduino-совместимых плат Intel Galileo. Тоже без файлов трассировки.

Файл 607872-tgl-up3-up4-pdg-schchk-rev1-2.zip

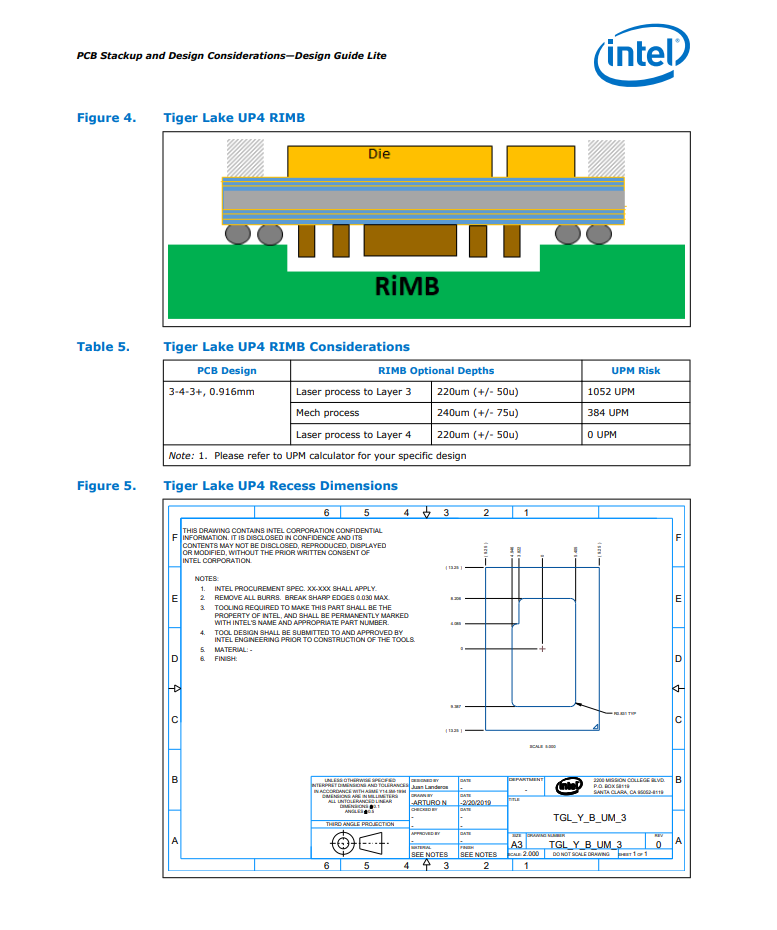

Очень подробная инструкция по разработке электросхем и трассировке плат для ещё не вышедшего 11-го поколения процессоров Core под кодовым названием Tiger Lake.

Анализ данных из последнего слива Intel - 15
Много таких наглядных иллюстраций с пояснениями

Файл 615188-wilson-city-schematic-walkthrough-bmc.zip

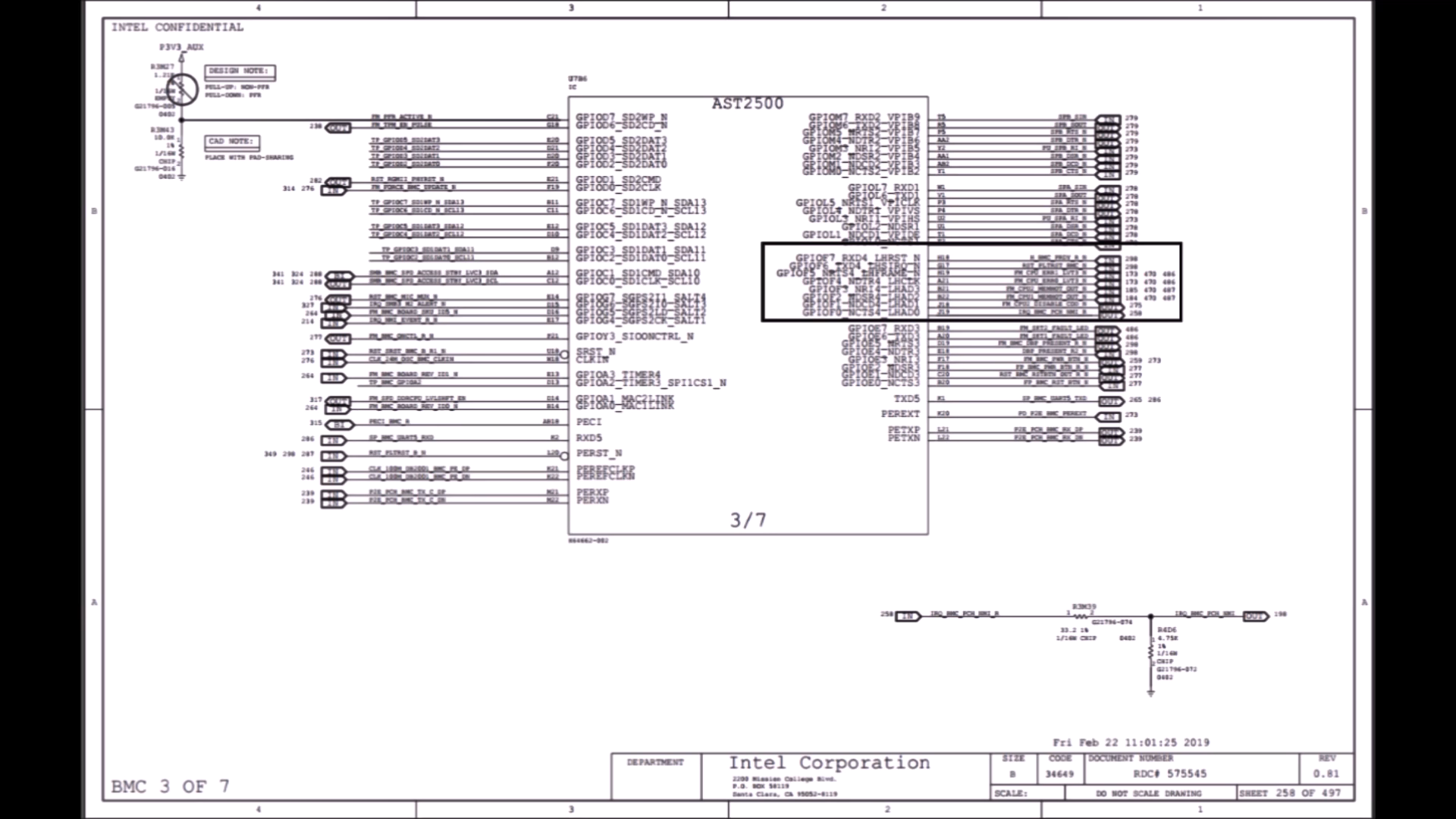

Видеопрезентация с пояснениями к схеме какого-то чипсета с кодовым именем Wilson City. Озвучено синтезатором голоса.

Анализ данных из последнего слива Intel - 16
Кадр из этого захватывающего видео

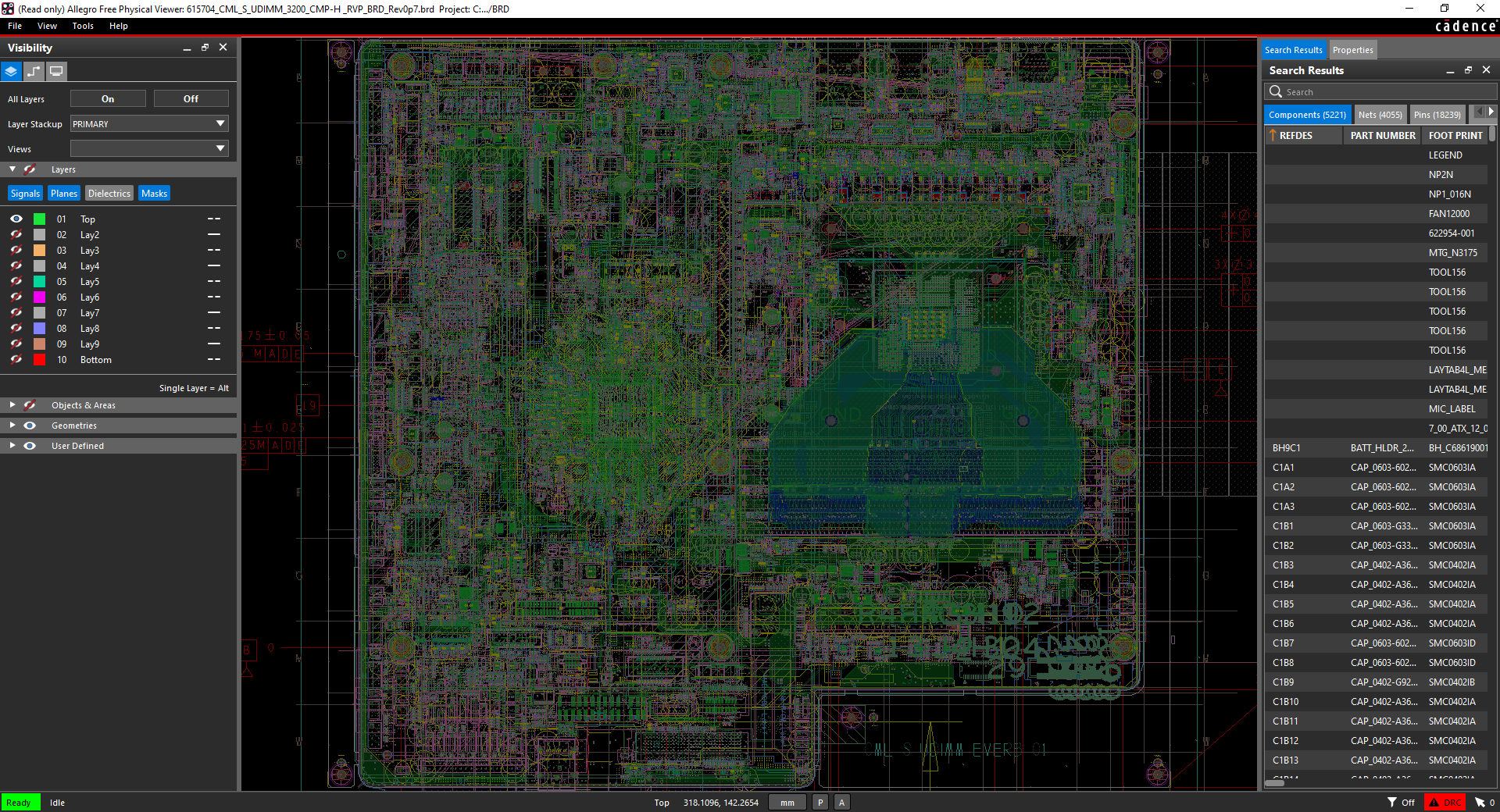

Файл 615704-cml-s-udimm-3200-cmp-h-rvp-tdk-rev0p7.zip

Электросхемы и проект Cadence с трассировкой типовой платы для процессоров Comet Lake S с UDIMM памятью.

Анализ данных из последнего слива Intel - 17
Красивые 10 слоёв

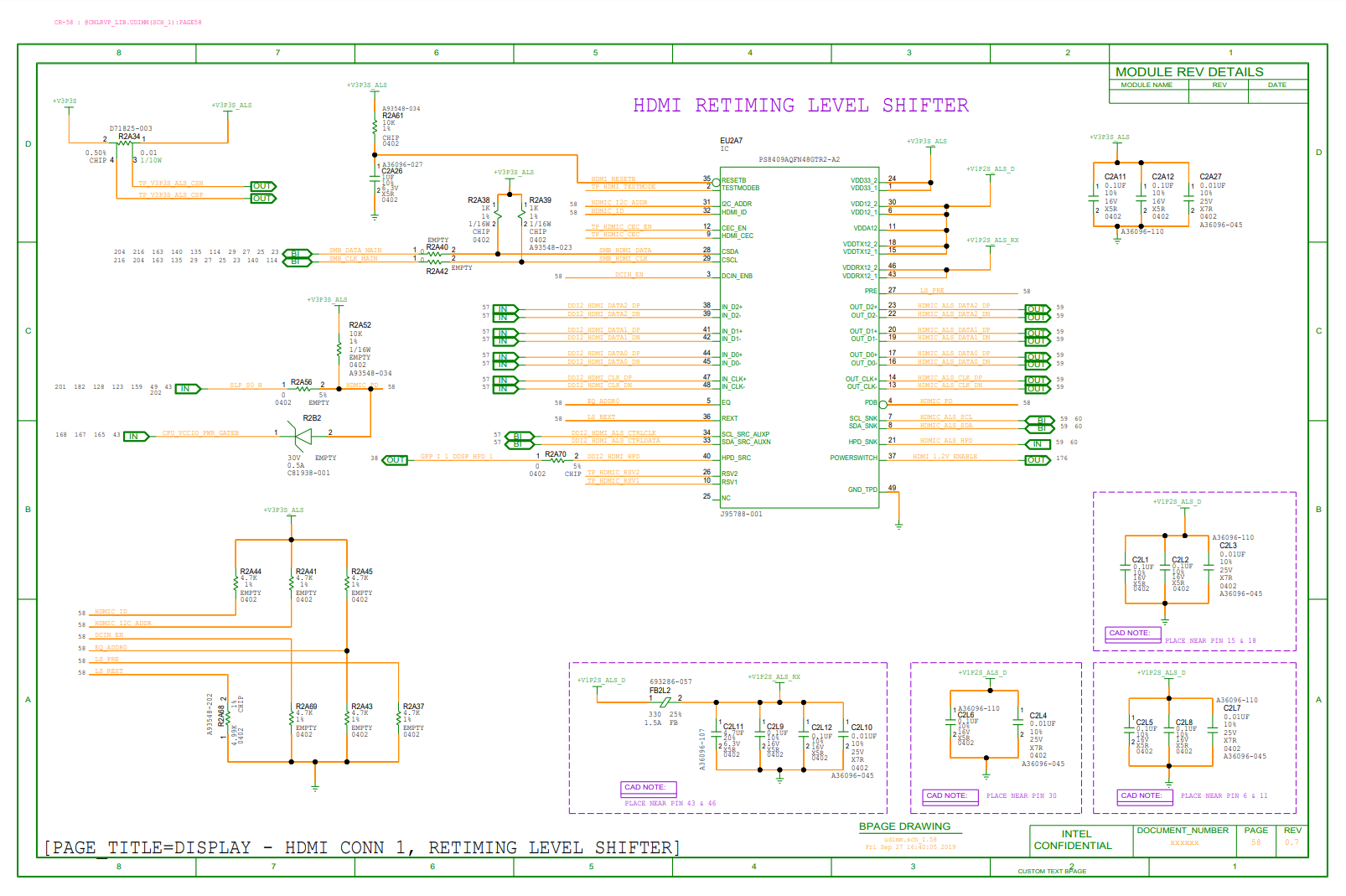

Анализ данных из последнего слива Intel - 18
Преобразователь уровней для HDMI

Файл 618525-tigerlake-up3-tsn-aic.zip

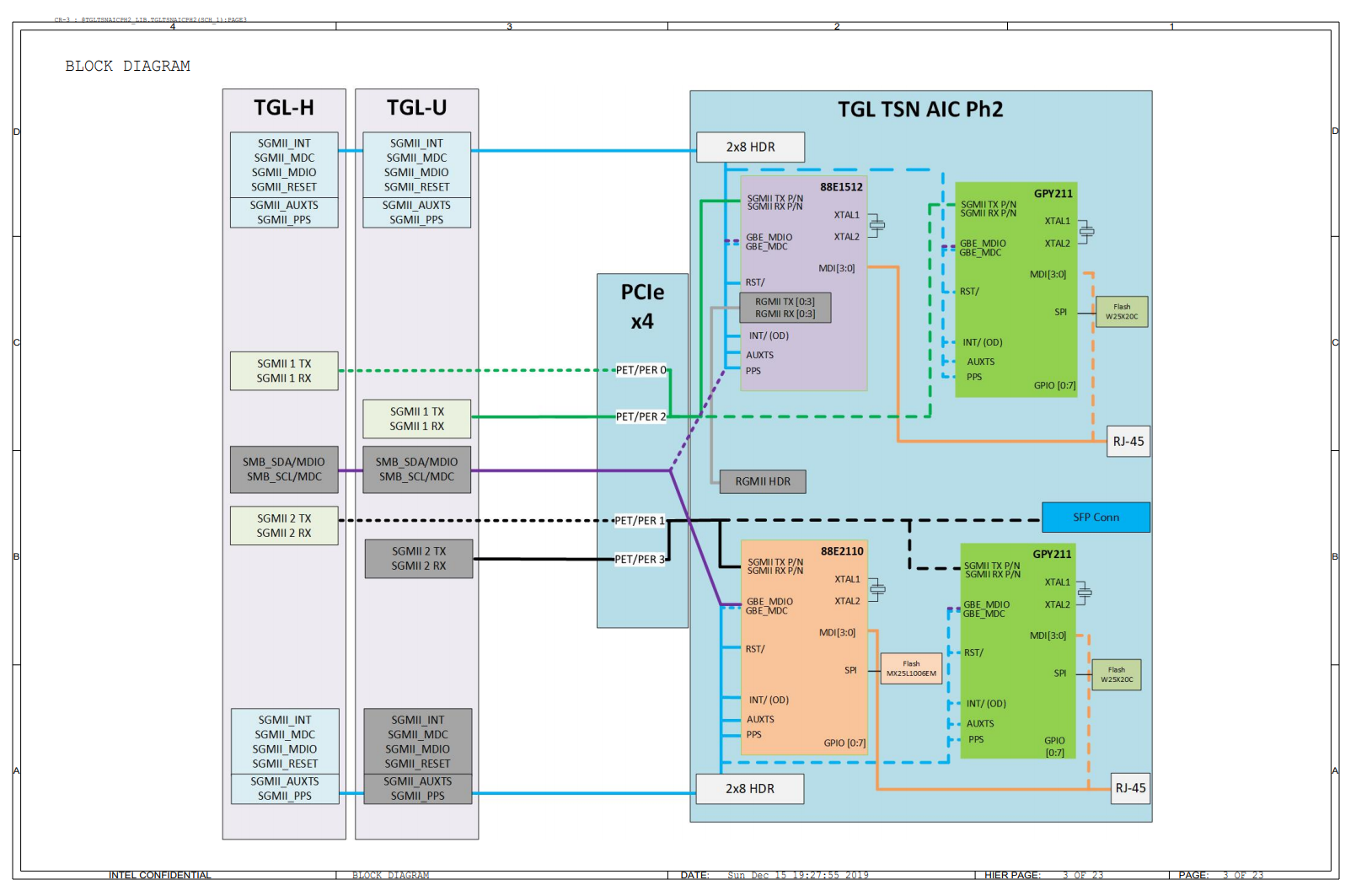

Похоже на электросхему и описание тестовой платы с периферией для ещё не вышедшего процессора Tiger Lake.

Анализ данных из последнего слива Intel - 19
PCIe плата с двумя контроллерами Ethernet и PHY для них

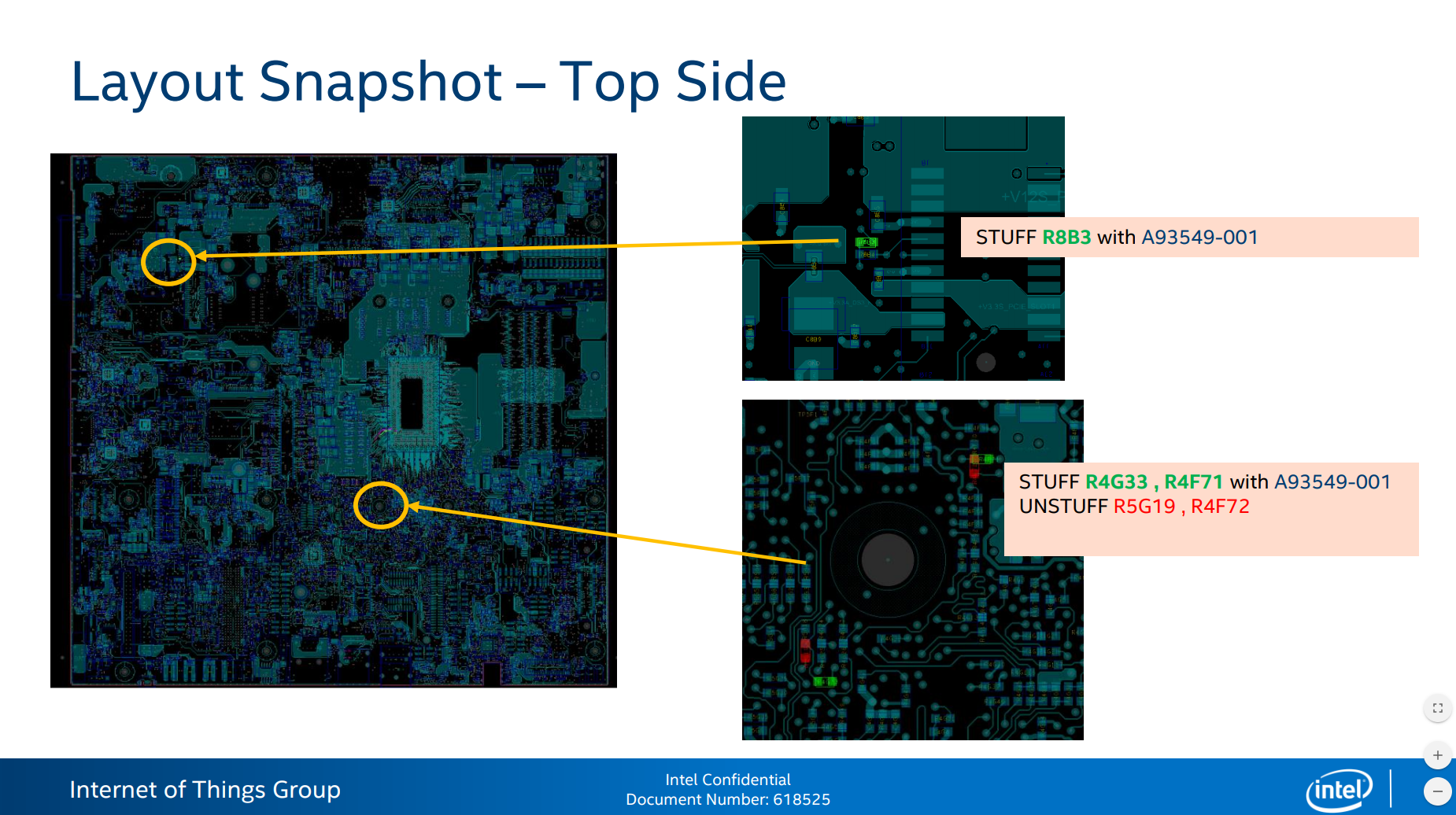

Анализ данных из последнего слива Intel - 20
Пояснения к изменениям в этой ревизии

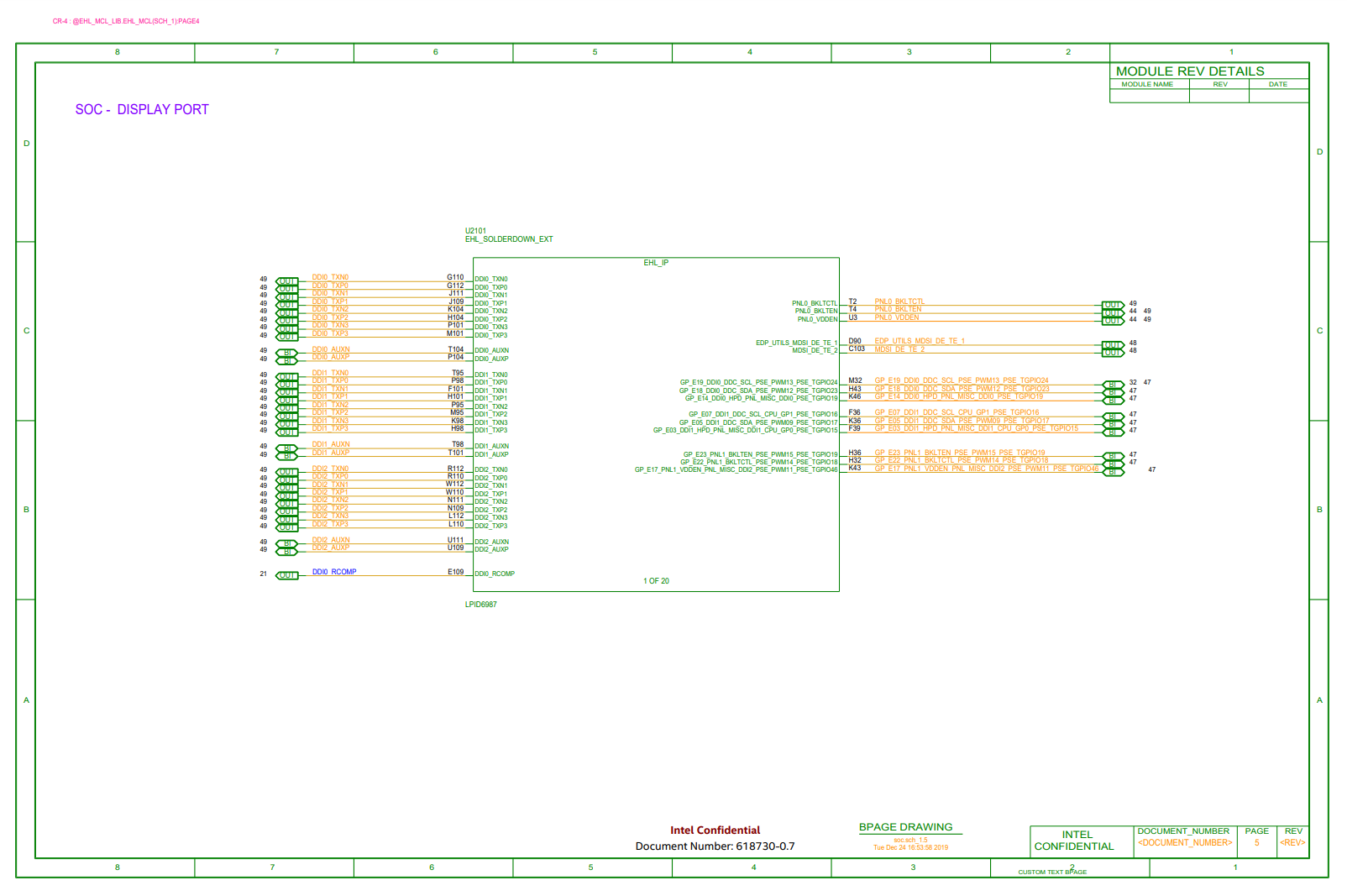

Файл 618730-ehl-mcl-hierarchical-schematic-lp4x-0-7.zip

Библиотека компонентов Cadence для ещё не вышедших процессоров Elkhart Lake (линейка Intel Atom). Без файлов проекта, но есть полная электросхема для всей периферии и питания. Уже можно прикинуть, какие порты будут на плате.

Анализ данных из последнего слива Intel - 21

Файл adk_source.2.0.11.09.standalone.snowridge_transportip.tar.gz

Исходники и инструкции утилиты для эмуляции сетевой подсистемы ещё не вышедших процессоров Snowfish. Как я понял, она подключается к эмулятору процессоров Snowfish и позволяет тестировать сетевые возможности.

Файл aml_cfl_s_kbl_skl-vbios_9.0.1062.zip

Какой-то скрипт для утилиты редактирования VBIOS для OEM разработчиков. В текстовом виде описана структура файла прошивки VBIOS.

Файл apl-i_sic_1.1.1_v227_51_d20190502.zip

Исходники кодов инициализации процессоров Apollo Lake и документация.

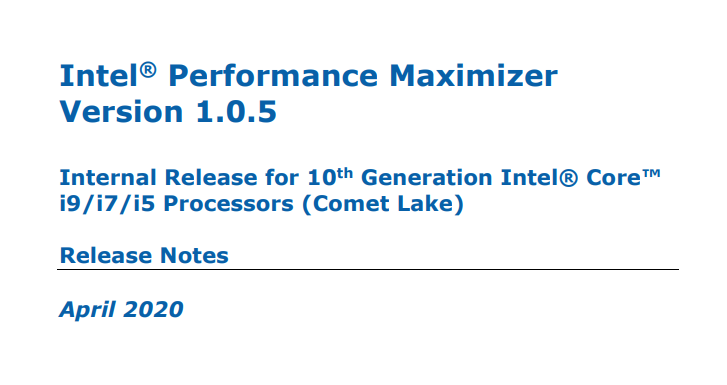

Файл core 10x00k 10x00kf v 1.0.5.zip

Содержит установщик утилиты с очень перспективным названием:

Анализ данных из последнего слива Intel - 22

У меня нет такого процессора, так что проверить не получилось.

Файл elkhartlake_silicon_and_platformsamplecode_v1.0.0.zip

Исходники кодов инициализации теперь уже для Elkhart Lake, с частью исходников для BIOS и файлами Client Silicon. Подозреваю, что можно использовать пример BIOS для Kaby Lake, чтобы собрать BIOS для этих процессоров.

Файл intel®pch chipset_init kit — tglpchlp_z0v5_a0v11.zip

Патч для BIOS в бинарном виде и инструкция к утилите для установки этого патча в прошивку. Сам патч исправляет какие-то ошибки в инициализации чипсета для процессоров Tiger Lake.

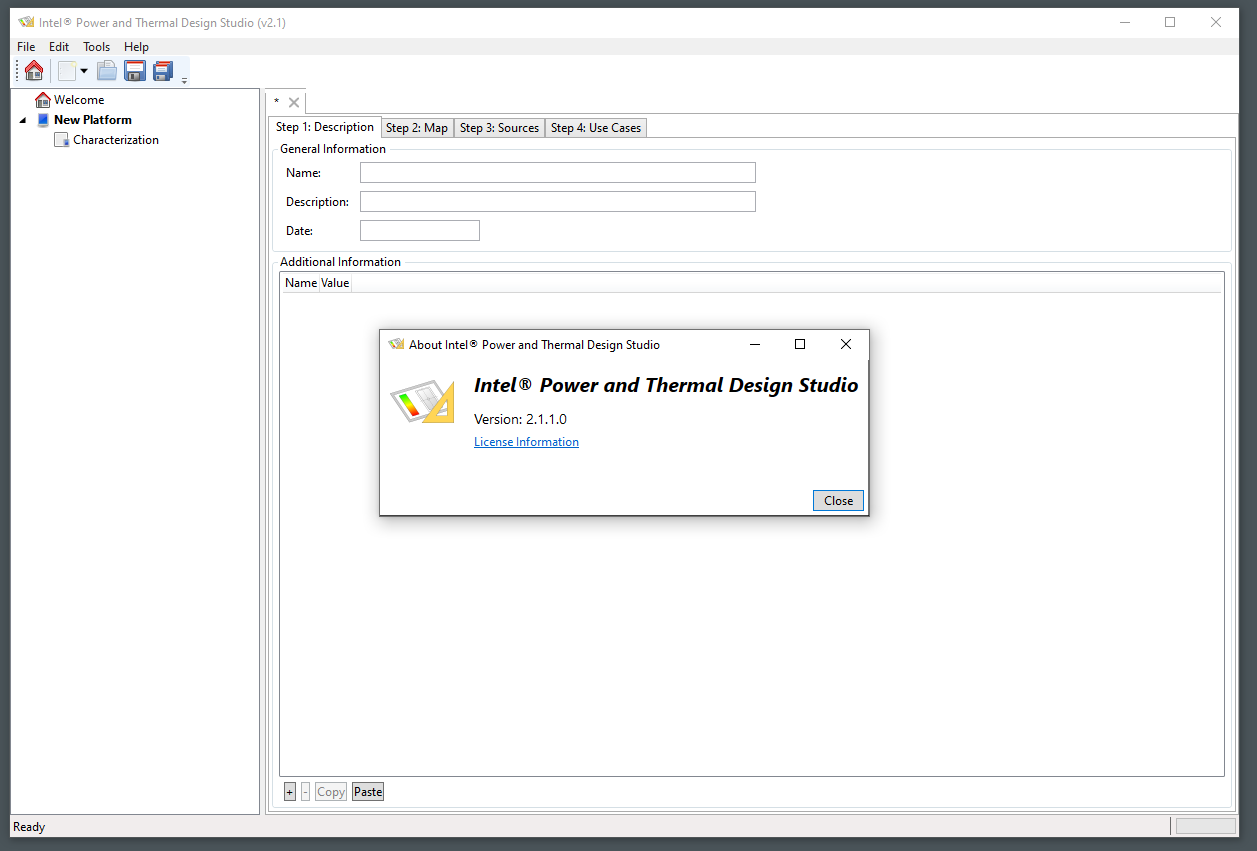

Файл intel®powerandthermaldesignstudio_ext_2.1.1.zip

Загадочная утилита Intel Power and Thermal Design Studio.

Анализ данных из последнего слива Intel - 23

Файлы KBL SST FDK training session 2.1.zip — KBL SST FDK training session 4.2.zip

Запись видеоуроков по разработке то ли прошивки, то ли драйвера в какой-то графической утилите. За кадром слышен голос индуса с плохим произношением.

Файл main_pld_adr_engineering_release_ww19.zip

Verilog-коды для уже упомянутого чипсета Wilson City. Видимо, для тестирования в ПЛИС до изготовления в кремнии.

Очень длинный листинг

// (C) 2020 Intel Corporation. All rights reserved.
// Your use of Intel Corporation's design tools, logic functions and other
// software and tools, and its AMPP partner logic functions, and any output
// files from any of the foregoing (including device programming or simulation
// files), and any associated documentation or information are expressly subject
// to the terms and conditions of the Intel Program License Subscription
// Agreement, Intel FPGA IP License Agreement, or other applicable
// license agreement, including, without limitation, that your use is for the
// sole purpose of programming logic devices manufactured by Intel and sold by
// Intel or its authorized distributors.  Please refer to the applicable
// agreement for further details.


`timescale 1ns/1ns
`define dedicated_debug_logic

module Wilson_City_Main (
// Input CLK
	input      	iClk_2M,
	input      	iClk_50M,
	output 		o1mSCE,

//GSX Interface with BMC
	input      	SGPIO_BMC_CLK,
	input      	SGPIO_BMC_DOUT,
	output     	SGPIO_BMC_DIN,
	input      	SGPIO_BMC_LD_N,

//I2C Support
	inout      	SMB_PLD_SDA, // SMB_PCH_PMBUS2_STBY_LVC3_SDA
	input      	SMB_PLD_SCL, // SMB_PCH_PMBUS2_STBY_LVC3_SCL
	output     	onSDAOE,

//LED and 7-Seg Control Logic
	output [7:0] LED_CONTROL,
	output     	FM_CPU1_DIMM_CH1_4_FAULT_LED_SEL,
	output     	FM_CPU1_DIMM_CH5_8_FAULT_LED_SEL,
	output     	FM_CPU2_DIMM_CH1_4_FAULT_LED_SEL,
	output     	FM_CPU2_DIMM_CH5_8_FAULT_LED_SEL,
	output     	FM_FAN_FAULT_LED_SEL_N,
	output     	FM_POST_7SEG1_SEL_N,
	output     	FM_POST_7SEG2_SEL_N,
	output     	FM_POSTLED_SEL,


//CATERR DLY
	output     	FM_CPU_CATERR_DLY_LVT3_N,
	input      	FM_CPU_CATERR_PLD_LVT3_N, //% No Input FF

//ADR
	input      	FM_ADR_COMPLETE, //% Input FF

	output     	FM_ADR_COMPLETE_DLY,
	output     	FM_ADR_SMI_GPIO_N,
	inout     	FM_ADR_TRIGGER_N,

	input      	FM_PLD_PCH_DATA, //% Input FF
	input      	FM_PS_PWROK_DLY_SEL, //% Input FF
	input      	FM_DIS_PS_PWROK_DLY, //% Input FF

//ESPI Support
	output     	FM_PCH_ESPI_MUX_SEL,

//System THROTTLE
	input      	FM_PMBUS_ALERT_B_EN, //% Input FF
	input      	FM_THROTTLE_N, //% Input FF
	input      	IRQ_SML1_PMBUS_PLD_ALERT_N, //% Input FF

	output     	FM_SYS_THROTTLE_LVC3_PLD,
// Termtrip dly
	input      	FM_CPU1_THERMTRIP_LVT3_PLD_N, //% Input FF
	input      	FM_CPU2_THERMTRIP_LVT3_PLD_N, //% Input FF
	input      	FM_MEM_THERM_EVENT_CPU1_LVT3_N, //% Input FF
	input      	FM_MEM_THERM_EVENT_CPU2_LVT3_N, //% Input FF

	output     	FM_THERMTRIP_DLY,
//MEMHOT
	input      	IRQ_PVDDQ_ABCD_CPU1_VRHOT_LVC3_N,//% Input FF
	input      	IRQ_PVDDQ_EFGH_CPU1_VRHOT_LVC3_N,//% Input FF
	input      	IRQ_PVDDQ_ABCD_CPU2_VRHOT_LVC3_N,//% Input FF
	input      	IRQ_PVDDQ_EFGH_CPU2_VRHOT_LVC3_N,//% Input FF

	output     	FM_CPU1_MEMHOT_IN,
	output     	FM_CPU2_MEMHOT_IN,
//MEMTRIP
	input      	FM_CPU1_MEMTRIP_N, //% Input FF
	input      	FM_CPU2_MEMTRIP_N, //% Input FF
//PROCHOT
	input      	FM_PVCCIN_CPU1_PWR_IN_ALERT_N, //% Input FF
	input      	FM_PVCCIN_CPU2_PWR_IN_ALERT_N, //% Input FF
	input      	IRQ_PVCCIN_CPU1_VRHOT_LVC3_N,  //% Input FF
	input      	IRQ_PVCCIN_CPU2_VRHOT_LVC3_N,  //% Input FF

	output     	FM_CPU1_PROCHOT_LVC3_N,
	output     	FM_CPU2_PROCHOT_LVC3_N,


//PERST & RST
	input      	FM_RST_PERST_BIT0, //% No-Input FF
	input      	FM_RST_PERST_BIT1, //% No-Input FF
	input      	FM_RST_PERST_BIT2, //% No-Input FF

	output     	RST_PCIE_PERST0_N,
	output     	RST_PCIE_PERST1_N,
	output     	RST_PCIE_PERST2_N,

	output     	RST_CPU1_LVC3_N,
	output     	RST_CPU2_LVC3_N,

	output     	RST_PLTRST_B_N,//RST_PLTRST_PLD_B_N
	input      	RST_PLTRST_N, //RST_PLTRST_PLD_N //% Input FF

//FIVR
	input      	FM_CPU1_FIVR_FAULT_LVT3, //FM_CPU1_FIVR_FAULT_LVT3_PLD  //% Input FF
	input      	FM_CPU2_FIVR_FAULT_LVT3, //FM_CPU2_FIVR_FAULT_LVT3_PLD  //% Input FF

//CPU Misc
	input      	FM_CPU1_PKGID0, //% No-Input FF
	input      	FM_CPU1_PKGID1, //% No-Input FF
	input      	FM_CPU1_PKGID2, //% No-Input FF

	input      	FM_CPU1_PROC_ID0, //% No-Input FF
	input      	FM_CPU1_PROC_ID1, //% No-Input FF

	input      	FM_CPU1_INTR_PRSNT,  //% No-Input FF
	input      	FM_CPU1_SKTOCC_LVT3_N, //FM_CPU1_SKTOCC_LVT3_PLD_N //% No-Input FF

	input      	FM_CPU2_PKGID0, //% No-Input FF
	input      	FM_CPU2_PKGID1, //% No-Input FF
	input      	FM_CPU2_PKGID2, //% No-Input FF

	input      	FM_CPU2_PROC_ID0, //% No-Input FF
	input      	FM_CPU2_PROC_ID1, //% No-Input FF

	input      	FM_CPU2_INTR_PRSNT, //% No-Input FF
	input     	FM_CPU2_SKTOCC_LVT3_N, //FM_CPU2_SKTOCC_LVT3_PLD_N //% No-Input FF

//BMC
	input      	FM_BMC_PWRBTN_OUT_N, //% Input FF

	input      	FM_BMC_ONCTL_N, //FM_BMC_ONCTL_N_PLD //% Input FF
	output     	RST_SRST_BMC_PLD_N, //RST_SRST_BMC_PLD_R_N

	output     	FM_P2V5_BMC_EN, //FM_P2V5_BMC_EN_R
	input      	PWRGD_P1V1_BMC_AUX, //% Input FF

//PCH
	output     	RST_RSMRST_N, // RST_RSMRST_PLD_R_N

	output     	PWRGD_PCH_PWROK, // PWRGD_PCH_PWROK_R
	output     	PWRGD_SYS_PWROK, // PWRGD_SYS_PWROK_R

	input      	FM_SLP_SUS_RSM_RST_N, //% Input FF
	input      	FM_SLPS3_N, // FM_SLPS3_PLD_N //% Input FF
	input      	FM_SLPS4_N, // FM_SLPS4_PLD_N //% Input FF
	input      	FM_PCH_PRSNT_N, //% No-Input FF

	output     	FM_PCH_P1V8_AUX_EN, // FM_PCH_P1V8_AUX_EN_R

	input      	PWRGD_P1V05_PCH_AUX, //% Input FF
	input      	PWRGD_P1V8_PCH_AUX, // PWRGD_P1V8_PCH_AUX_PLD //% Input FF

	output     	FM_PFR_MUX_OE_CTL_PLD,   //% PFR Mux Sel
	input      	RST_DEDI_BUSY_PLD_N,     //% Dediprog RST

//PSU Ctl
	output     	FM_PS_EN, // FM_PS_EN_PLD_R
	input      	PWRGD_PS_PWROK, // PWRGD_PS_PWROK_PLD_R //% Input FF

//Clock Logic
	output     	FM_PLD_CLKS_OE_N,// FM_PLD_CLKS_OE_R_N
	output 		FM_CPU_BCLK5_OE_R_N,

//Base Logic
	input      	PWRGD_P3V3_AUX, //PWRGD_P3V3_AUX_PLD_R //% Input FF

//Main VR & Logic
	input      	PWRGD_P3V3, //% Input FF

	output     	FM_P5V_EN,
	output     	FM_AUX_SW_EN,

//Mem
	input      	PWRGD_CPU1_PVDDQ_ABCD, //% Input FF
	input      	PWRGD_CPU1_PVDDQ_EFGH, //% Input FF
	input      	PWRGD_CPU2_PVDDQ_ABCD, //% Input FF
	input      	PWRGD_CPU2_PVDDQ_EFGH, //% Input FF

	output     	FM_PVPP_CPU1_EN,
	output     	FM_PVPP_CPU2_EN,

//CPU
	output     	PWRGD_CPU1_LVC3,
	output     	PWRGD_CPU2_LVC3,

	input      	PWRGD_CPUPWRGD, //PWRGD_CPUPWRGD_PLD_R //% Input FF
	output     	PWRGD_DRAMPWRGD_CPU,

	output     	FM_P1V1_EN, // Used to turn on PCIE re-timmer  vr

	output     	FM_P1V8_PCIE_CPU1_EN,
	output     	FM_P1V8_PCIE_CPU2_EN,

	output     	FM_PVCCANA_CPU1_EN,
	output     	FM_PVCCANA_CPU2_EN,

	output     	FM_PVCCIN_CPU1_EN,
	output     	FM_PVCCIN_CPU2_EN,

	output     	FM_PVCCIO_CPU1_EN,
	output     	FM_PVCCIO_CPU2_EN,

	output     	FM_PVCCSA_CPU1_EN,
	output     	FM_PVCCSA_CPU2_EN,

	input      	PWRGD_BIAS_P1V1, //% Input FF

	input      	PWRGD_P1V8_PCIE_CPU1, //% Input FF
	input      	PWRGD_P1V8_PCIE_CPU2, //% Input FF

	input      	PWRGD_PVCCIN_CPU1, //% Input FF
	input      	PWRGD_PVCCIN_CPU2, //% Input FF

	input      	PWRGD_PVCCIO_CPU1, //% Input FF
	input      	PWRGD_PVCCIO_CPU2, //% Input FF

	input      	PWRGD_PVCCSA_CPU1, //% Input FF
	input      	PWRGD_PVCCSA_CPU2, //% Input FF

	input      	PWRGD_VCCANA_PCIE_CPU1, //% Input FF
	input      	PWRGD_VCCANA_PCIE_CPU2, //% Input FF

//DBP
	input      	DBP_POWER_BTN_N, //% Input FF
	input      	DBP_SYSPWROK, //DBP_SYSPWROK_PLD //% Input FF

//Debug
	input      	FM_FORCE_PWRON_LVC3,
	output     	FM_PLD_HEARTBEAT_LVC3,

// Front Panel
	output    	FP_LED_FAN_FAULT_PWRSTBY_PLD_N, // Emeral ridge support
	output    	FP_BMC_PWR_BTN_CO_N, // need add support OD

//Debug pins I/O
	output 		SGPIO_DEBUG_PLD_CLK,
	input 		SGPIO_DEBUG_PLD_DIN,
	output 		SGPIO_DEBUG_PLD_DOUT,
	output 		SGPIO_DEBUG_PLD_LD_N,

	input 		SMB_DEBUG_PLD_SCL,
	input 		SMB_DEBUG_PLD_SDA,
	output 		oSMB_DEBUG_PLD_SDA_OE,

	input 		FM_PLD_REV_N,

	input 		SPI_BMC_BOOT_R_CS1_N,
	output 		SPI_PFR_BOOT_CS1_N
);


//////////////////////////////////////////////////////////////////////////////////
// Parameters
//////////////////////////////////////////////////////////////////////////////////
parameter  LOW =1'b0;
parameter  HIGH=1'b1;
parameter  FPGA_MAJOR_REV = 8'd00;
parameter  FPGA_MINOR_REV = 8'd06;
parameter  FPGA_DEBUG_MINIMUM_MAJOR_REV = 8'd00;
parameter  FPGA_DEBUG_MINIMUM_MINOR_REV = 8'd01;

//////////////////////////////////////////////////////////////////////////////////
// Internal Signals
//////////////////////////////////////////////////////////////////////////////////
wire wCLK_20mSCE, wCLK_250mS, wCLK1SCE;

wire w1uSCE;
wire w5uSCE;
wire w10uSCE;
wire w500uSCE;
wire w1mSCE;
wire w250mSCE;
wire w20mSCE;
wire w1SCE;

wire wvRstPCIePERst_n [2:0];
wire wRstPchPerstN,wRstCPU0PerstN,wRstCPU1PerstN;

wire wPsuPwrEn,wPsuPwrFlt,wPsuPwrgd,wPwrgd_Ps_Pwrok_Dly;
wire wRst_n, wMemPwrEn;
wire wBmcPwrgd,wBmcPwrFlt;
wire wPchPwrgd,wPchPwrFlt;
wire wMemPwrgd,wMemPwrFlt;
wire wCpuPwrEn,wCpuPwrgd,wCpuPwrFlt;

wire wFault;
wire wTimeout;

wire [2:0]  wDbgMemSt_CPU1;
wire [2:0]  wDbgMemSt_CPU2;
wire [3:0]  wDbgCpuSt_CPU1;
wire [3:0]  wDbgCpuSt_CPU2;
wire [3:0]  wDbgMstSt;
wire [3:0]  wDbgMstSt7Seg;
wire [3:0]  wFaultStage;
wire [7:0]  wFaultState;
wire [254:0] wMonitorFaultState;

wire wGoOutFltSt;

wire FM_THROTTLE_N_FF;
wire IRQ_SML1_PMBUS_PLD_ALERT_N_FF;

wire FM_CPU1_THERMTRIP_LVT3_PLD_N_FF;
wire FM_CPU2_THERMTRIP_LVT3_PLD_N_FF;
wire FM_MEM_THERM_EVENT_CPU1_LVT3_N_FF;
wire FM_MEM_THERM_EVENT_CPU2_LVT3_N_FF;

wire IRQ_PVDDQ_ABCD_CPU1_VRHOT_LVC3_N_FF;
wire IRQ_PVDDQ_EFGH_CPU1_VRHOT_LVC3_N_FF;
wire IRQ_PVDDQ_ABCD_CPU2_VRHOT_LVC3_N_FF;
wire IRQ_PVDDQ_EFGH_CPU2_VRHOT_LVC3_N_FF;

wire FM_CPU1_MEMTRIP_N_FF;
wire FM_CPU2_MEMTRIP_N_FF;

wire FM_PVCCIN_CPU1_PWR_IN_ALERT_N_FF;
wire FM_PVCCIN_CPU2_PWR_IN_ALERT_N_FF;
wire IRQ_PVCCIN_CPU1_VRHOT_LVC3_N_FF;
wire IRQ_PVCCIN_CPU2_VRHOT_LVC3_N_FF;

wire FM_BMC_PWRBTN_OUT_N_FF;
wire FM_BMC_ONCTL_N_FF;

wire FM_SLP_SUS_RSM_RST_N_FF;

wire DBP_POWER_BTN_N_FF;

wire RST_PLTRST_N_FF;
wire FM_SLPS3_N_FF;
wire FM_SLPS4_N_FF;

wire PWRGD_P1V1_BMC_AUX_FF;
wire PWRGD_P1V8_PCH_AUX_FF;
wire PWRGD_P1V05_PCH_AUX_FF;
wire PWRGD_PS_PWROK_FF;
wire PWRGD_P3V3_AUX_FF;
wire PWRGD_P3V3_FF;
wire PWRGD_CPU1_PVDDQ_ABCD_FF;
wire PWRGD_CPU1_PVDDQ_EFGH_FF;
wire PWRGD_CPU2_PVDDQ_ABCD_FF;
wire PWRGD_CPU2_PVDDQ_EFGH_FF;
wire PWRGD_CPUPWRGD_FF;
wire PWRGD_BIAS_P1V1_FF;
wire PWRGD_P1V8_PCIE_CPU1_FF;
wire PWRGD_P1V8_PCIE_CPU2_FF;
wire PWRGD_PVCCIN_CPU1_FF;
wire PWRGD_PVCCIN_CPU2_FF;
wire PWRGD_PVCCIO_CPU1_FF;
wire PWRGD_PVCCIO_CPU2_FF;
wire PWRGD_PVCCSA_CPU1_FF;
wire PWRGD_PVCCSA_CPU2_FF;
wire PWRGD_VCCANA_PCIE_CPU1_FF;
wire PWRGD_VCCANA_PCIE_CPU2_FF;

wire FM_ADR_COMPLETE_FF;
wire FM_PLD_PCH_DATA_FF;
wire FM_PS_PWROK_DLY_SEL_FF;
wire FM_DIS_PS_PWROK_DLY_FF;
wire FM_PMBUS_ALERT_B_EN_FF;

wire FM_CPU1_FIVR_FAULT_LVT3_FF;
wire FM_CPU2_FIVR_FAULT_LVT3_FF;

wire DBP_SYSPWROK_FF;

wire wCPUPwrGd_Dly;


wire [7:0]  wvPOSTCodeLEDs;
wire [7:0]  wvFanFaultLEDs;
wire [15:0] wvP1DIMMLEDs;
wire [15:0] wvP2DIMMLEDs;
wire [15:0] wvP3DIMMLEDs;
wire [15:0] wvP4DIMMLEDs;
wire 		wvMCPSilicon;
wire        wSocketRemoved;

wire wValidForcePowerOn;
wire wPWRGD_CPU_LVC3;

wire wPchPwrFltP1V05;
wire wPchPwrFltP1V8;
wire wSysOk;
wire wCPUMismatch;
wire wPWRGD_PS_PWROK_DLY;
wire wPWRGD_PS_PWROK_DLY_ADR;

wire wMainVRPwrEn;
wire wMainPwrFlt;
wire wP3v3PwrFlt;
wire wMainVRPwrgd;
wire wFM_AUX_SW_EN;
wire wFM_P5V_EN;

wire wMemPwrFltVDDQ_CPU1_ABCD;
wire wMemPwrFltVDDQ_CPU1_EFHG;
wire wMemPwrgd_CPU1;
wire wMemPwrFlt_CPU1;

wire wMemPwrFltVDDQ_CPU2_ABCD;
wire wMemPwrFltVDDQ_CPU2_EFHG;
wire wMemPwrgd_CPU2;
wire wMemPwrFlt_CPU2;

wire wCpuPwrgd_CPU1;
wire wCpuPwrFlt_CPU1;
wire wPWRGD_PVCCIO_CPU1;
wire wCpuPwrFltVCCIO_CPU1;
wire wCpuPwrFltP1V8_PCIE_CPU1;
wire wCpuPwrFltVCCANA_CPU1;
wire wCpuPwrFltVCCIN_CPU1;
wire wCpuPwrFltVCCSA_CPU1;

wire wCpuPwrgd_CPU2;
wire wCpuPwrFlt_CPU2;
wire wFM_PVCCIO_CPU2_EN;
wire wCpuPwrFltVCCIO_CPU2;
wire wCpuPwrFltP1V8_PCIE_CPU2;
wire wCpuPwrFltVCCANA_CPU2;
wire wCpuPwrFltVCCIN_CPU2;
wire wCpuPwrFltVCCSA_CPU2;

wire FM_BMC_ONCTL_N_LATCH;

wire wPwrEn;

wire wFM_CPU1_THERMTRIP_N;
wire wFM_CPU2_THERMTRIP_N;

wire [127:0] wInputLEDMux;
wire [7:0] wvPOSTCodeLEDMux;

wire wFM_CPU1_SKTOCC_LVT3_N;
wire wFM_CPU2_SKTOCC_LVT3_N;

wire wRSMRST_Delay_Dedi, wRSMRST_N;

wire [6:0] wByteSeg1_RevMajor;
wire [6:0] wByteSeg2_RevMinor;

wire [7:0] FPGA_REV_Major_DebugPLD;
wire [7:0] FPGA_REV_Minor_DebugPLD;

wire FM_PLD_REV_N_FF;
wire wDebugPLD_Valid;

wire wICX; //This indicates PROC ID is the ICX one and 1.8 and 2.0 vrs are not enabled

/////////////////////////////////////////////////////////////////////////////////////
////////////////////////////////////////////////////////////////////////////////// //
// Continuous assignments                                                          //
////////////////////////////////////////////////////////////////////////////////// //
// Signal by ByPass for Force Power on, will turn on if the silicon is not populated
assign wFM_CPU1_SKTOCC_LVT3_N = wValidForcePowerOn ? LOW : FM_CPU1_SKTOCC_LVT3_N;
assign wFM_CPU2_SKTOCC_LVT3_N = wValidForcePowerOn ? LOW : FM_CPU2_SKTOCC_LVT3_N;

assign wValidForcePowerOn = FM_FORCE_PWRON_LVC3 && FM_PCH_PRSNT_N  && (FM_CPU1_SKTOCC_LVT3_N || wSysOk) && (FM_CPU2_SKTOCC_LVT3_N || wSysOk); //this is only valid if silicon is not populated or STP is present (PROC_ID and PKG_ID are 1's)

assign FM_PLD_HEARTBEAT_LVC3 = RST_PLTRST_N_FF ? 1'b0 : (wDbgMstSt == 4'd0) ? wCLK_20mSCE : wCLK_250mS; // This will indicate if a fault coundtion is detected

GlitchFilter2 GlitchFilter2_inst
(
 .iClk(iClk_2M),//% Clock Input
 .iRst(wRst_n),//% Asynchronous Reset Input
 .iSignal(PWRGD_CPUPWRGD && PWRGD_PCH_PWROK),//% Input Signals
 .oFilteredSignals(wPWRGD_CPU_LVC3)//%Glitchless Signal
);

assign PWRGD_CPU1_LVC3 = (!wFM_CPU1_SKTOCC_LVT3_N) ? wPWRGD_CPU_LVC3 : LOW;
assign PWRGD_CPU2_LVC3 = (!wFM_CPU2_SKTOCC_LVT3_N) ? wPWRGD_CPU_LVC3 : LOW;

//% This logic is for enable VCCIO of CPU2 in case the SKTOCC for CPU2 is empty, both VCCIO VR need be ON.
assign FM_PVCCIO_CPU2_EN = (!wFM_CPU2_SKTOCC_LVT3_N)    ? wFM_PVCCIO_CPU2_EN    : FM_PVCCIO_CPU1_EN ; // VCCIO need be always ON to avoid SI issues.
assign wPWRGD_PVCCIO_CPU1= (wFM_CPU2_SKTOCC_LVT3_N)     ? PWRGD_PVCCIO_CPU1_FF  : (PWRGD_PVCCIO_CPU1_FF && PWRGD_PVCCIO_CPU2_FF) ; // VCCIO need be always ON to avoid SI issues.

assign RST_PLTRST_B_N = RST_PLTRST_N_FF;

assign RST_CPU1_LVC3_N = (!wFM_CPU1_SKTOCC_LVT3_N)  ? RST_PLTRST_N_FF : LOW;
assign RST_CPU2_LVC3_N = (!wFM_CPU2_SKTOCC_LVT3_N)  ? RST_PLTRST_N_FF : LOW;

assign FP_LED_FAN_FAULT_PWRSTBY_PLD_N = (wvFanFaultLEDs==8'h00) ? HIGH : LOW;
assign FM_P1V1_EN      = (FM_CPU1_INTR_PRSNT && !wValidForcePowerOn) ? FM_PVCCIO_CPU1_EN : FM_P1V8_PCIE_CPU1_EN;

assign wMemPwrgd =  (!wFM_CPU2_SKTOCC_LVT3_N) ? (wMemPwrgd_CPU1 && wMemPwrgd_CPU2) : (wMemPwrgd_CPU1);
assign wCpuPwrgd =  (!wFM_CPU2_SKTOCC_LVT3_N) ? (wCpuPwrgd_CPU1 && wCpuPwrgd_CPU2) : (wCpuPwrgd_CPU1);

assign wMemPwrFlt = (!wFM_CPU2_SKTOCC_LVT3_N) ? (wMemPwrFlt_CPU1 || wMemPwrFlt_CPU2) : (wMemPwrFlt_CPU1);
assign wCpuPwrFlt = (!wFM_CPU2_SKTOCC_LVT3_N) ? (wCpuPwrFlt_CPU1 || wCpuPwrFlt_CPU2) : (wCpuPwrFlt_CPU1);

assign wRSMRST_N = RST_RSMRST_N;
assign FM_PFR_MUX_OE_CTL_PLD = ( !wRSMRST_Delay_Dedi ) ? LOW : RST_DEDI_BUSY_PLD_N;//Should be 0 until 500us after RSMRST is asserted. After this, follow RST_DEDI signal

assign SPI_PFR_BOOT_CS1_N = SPI_BMC_BOOT_R_CS1_N;	//PLD does not run security checks at its own.

assign wByteSeg1_RevMajor = !wCLK1SCE ? FPGA_MAJOR_REV[6:0]	: FPGA_REV_Major_DebugPLD[6:0];
assign wByteSeg2_RevMinor = !wCLK1SCE ? FPGA_MINOR_REV[6:0]	: FPGA_REV_Minor_DebugPLD[6:0];

assign o1mSCE 					= w1mSCE;
assign wDebugPLD_Valid = ( (FPGA_REV_Major_DebugPLD <= FPGA_DEBUG_MINIMUM_MAJOR_REV[6:0]) && (FPGA_REV_Minor_DebugPLD <= FPGA_DEBUG_MINIMUM_MINOR_REV[6:0]))? HIGH : LOW;


//////////////////////////////////////////////////////////////////////////////////
// Global Reset
//////////////////////////////////////////////////////////////////////////////////
reset mReset (
	.PWRGD_P3V3_AUX(PWRGD_P3V3_AUX),
	.iClk_2M(iClk_2M),
	.oRst_n(wRst_n)
);


//////////////////////////////////////////////////////////////////////////////////
// Clock generation and CE
//////////////////////////////////////////////////////////////////////////////////
//% Clock divider three - Generates the following synchronous clock enables: 10uS, 50uS, 500uS, 1mS, 20mS and 250mS
ClkDivTree mClkDivTree
(
	.iClk       ( iClk_2M  	),
	.iRst       ( ~wRst_n  	),
	.o1uSCE     ( w1uSCE   	),
	.o5uSCE    	( w5uSCE  	),
	.o10uSCE    ( w10uSCE  	),
	.o500uSCE   ( w500uSCE 	),
	.o1mSCE     ( w1mSCE   	),
	.o250mSCE   ( w250mSCE 	),
	.o20mSCE    ( w20mSCE  	),
	.o1SCE      ( w1SCE    	)
);

Toggle mToggle250mSCE // module to Toggle
(
	.iRst    (~wRst_n), 	//%Reset Input
	.iClk    (iClk_2M), 	//% Clock Input
	.iCE     (w250mSCE),   	//% Clock Enable
	.oTSignal(wCLK_250mS)	//% Output Signal Toggle
);

Toggle mTogglew20mSCE // module to Toggle
(
	.iRst    (~wRst_n), 	//%Reset Input
	.iClk    (iClk_2M), 	//% Clock Input
	.iCE     (w20mSCE),   	//% Clock Enable
	.oTSignal(wCLK_20mSCE)	//% Output Signal Toggle
);

Toggle mTogglew1SCE // module to Toggle
(
	.iRst    (~wRst_n), //%Reset Input
	.iClk    (iClk_2M), //% Clock Input
	.iCE     (w1SCE),   //% Clock Enable
	.oTSignal(wCLK1SCE)	//% Output Signal Toggle
);


//////////////////////////////////////////////////////////////////////////////////
//Inputs Synchronizer
//////////////////////////////////////////////////////////////////////////////////
//% Active Low
InputsSyncWithDefault #
(
	.SIZE               ( 5'd20 ),
	.DEFAULT_OUT    	( 1'b1 )
)mSlpSync0
(
	.iClk               ( iClk_2M ),
	.iRst_n             ( wRst_n ),
	.ivSync             ({
							FM_THROTTLE_N,
							IRQ_SML1_PMBUS_PLD_ALERT_N,

							FM_CPU1_THERMTRIP_LVT3_PLD_N,
							FM_CPU2_THERMTRIP_LVT3_PLD_N,
							FM_MEM_THERM_EVENT_CPU1_LVT3_N,
							FM_MEM_THERM_EVENT_CPU2_LVT3_N,

							IRQ_PVDDQ_ABCD_CPU1_VRHOT_LVC3_N,
							IRQ_PVDDQ_EFGH_CPU1_VRHOT_LVC3_N,
							IRQ_PVDDQ_ABCD_CPU2_VRHOT_LVC3_N,
							IRQ_PVDDQ_EFGH_CPU2_VRHOT_LVC3_N,

							FM_CPU1_MEMTRIP_N,
							FM_CPU2_MEMTRIP_N,

							FM_PVCCIN_CPU1_PWR_IN_ALERT_N,
							FM_PVCCIN_CPU2_PWR_IN_ALERT_N,
							IRQ_PVCCIN_CPU1_VRHOT_LVC3_N,
							IRQ_PVCCIN_CPU2_VRHOT_LVC3_N,

							FM_BMC_PWRBTN_OUT_N,
							FM_BMC_ONCTL_N,

							FM_SLP_SUS_RSM_RST_N,

							DBP_POWER_BTN_N
							}),
	.ovSync             ({
							FM_THROTTLE_N_FF,
							IRQ_SML1_PMBUS_PLD_ALERT_N_FF,

							FM_CPU1_THERMTRIP_LVT3_PLD_N_FF,
							FM_CPU2_THERMTRIP_LVT3_PLD_N_FF,
							FM_MEM_THERM_EVENT_CPU1_LVT3_N_FF,
							FM_MEM_THERM_EVENT_CPU2_LVT3_N_FF,

							IRQ_PVDDQ_ABCD_CPU1_VRHOT_LVC3_N_FF,
							IRQ_PVDDQ_EFGH_CPU1_VRHOT_LVC3_N_FF,
							IRQ_PVDDQ_ABCD_CPU2_VRHOT_LVC3_N_FF,
							IRQ_PVDDQ_EFGH_CPU2_VRHOT_LVC3_N_FF,

							FM_CPU1_MEMTRIP_N_FF,
							FM_CPU2_MEMTRIP_N_FF,

							FM_PVCCIN_CPU1_PWR_IN_ALERT_N_FF,
							FM_PVCCIN_CPU2_PWR_IN_ALERT_N_FF,
							IRQ_PVCCIN_CPU1_VRHOT_LVC3_N_FF,
							IRQ_PVCCIN_CPU2_VRHOT_LVC3_N_FF,

							FM_BMC_PWRBTN_OUT_N_FF,
							FM_BMC_ONCTL_N_FF,

							FM_SLP_SUS_RSM_RST_N_FF,

							DBP_POWER_BTN_N_FF
						  })
);


//% Active Low
InputsSyncWithDefault #
(
	.SIZE               ( 3'd4 ),
	.DEFAULT_OUT    	( 1'b0 )
)mSlpSync1
(
	.iClk               ( iClk_2M ),
	.iRst_n             ( wRst_n ),
	.ivSync             ({
							RST_PLTRST_N,
							FM_SLPS3_N,
							FM_SLPS4_N,

							FM_PLD_REV_N
						}),
	.ovSync             ({
							RST_PLTRST_N_FF,
							FM_SLPS3_N_FF,
							FM_SLPS4_N_FF,

							FM_PLD_REV_N_FF
						}) );


//% Active High
InputsSyncWithDefault #
(
	.SIZE               ( 5'd22 ),
	.DEFAULT_OUT    	( 1'b0  )
)mSlpSync2
(
	.iClk               ( iClk_2M ),
	.iRst_n             ( wRst_n ),
	.ivSync             ({
							PWRGD_P1V1_BMC_AUX,
							PWRGD_P1V8_PCH_AUX,
							PWRGD_P1V05_PCH_AUX,
							PWRGD_PS_PWROK,
							PWRGD_P3V3_AUX,
							PWRGD_P3V3,
							PWRGD_CPU1_PVDDQ_ABCD,
							PWRGD_CPU1_PVDDQ_EFGH,
							PWRGD_CPU2_PVDDQ_ABCD,
							PWRGD_CPU2_PVDDQ_EFGH,
							PWRGD_CPUPWRGD,
							PWRGD_BIAS_P1V1,
							PWRGD_P1V8_PCIE_CPU1,
							PWRGD_P1V8_PCIE_CPU2,
							PWRGD_PVCCIN_CPU1,
							PWRGD_PVCCIN_CPU2,
							PWRGD_PVCCIO_CPU1,
							PWRGD_PVCCIO_CPU2,
							PWRGD_PVCCSA_CPU1,
							PWRGD_PVCCSA_CPU2,
							PWRGD_VCCANA_PCIE_CPU1,
							PWRGD_VCCANA_PCIE_CPU2
							}),
	.ovSync             ({
							PWRGD_P1V1_BMC_AUX_FF,
							PWRGD_P1V8_PCH_AUX_FF,
							PWRGD_P1V05_PCH_AUX_FF,
							PWRGD_PS_PWROK_FF,
							PWRGD_P3V3_AUX_FF,
							PWRGD_P3V3_FF,
							PWRGD_CPU1_PVDDQ_ABCD_FF,
							PWRGD_CPU1_PVDDQ_EFGH_FF,
							PWRGD_CPU2_PVDDQ_ABCD_FF,
							PWRGD_CPU2_PVDDQ_EFGH_FF,
							PWRGD_CPUPWRGD_FF,
							PWRGD_BIAS_P1V1_FF,
							PWRGD_P1V8_PCIE_CPU1_FF,
							PWRGD_P1V8_PCIE_CPU2_FF,
							PWRGD_PVCCIN_CPU1_FF,
							PWRGD_PVCCIN_CPU2_FF,
							PWRGD_PVCCIO_CPU1_FF,
							PWRGD_PVCCIO_CPU2_FF,
							PWRGD_PVCCSA_CPU1_FF,
							PWRGD_PVCCSA_CPU2_FF,
							PWRGD_VCCANA_PCIE_CPU1_FF,
							PWRGD_VCCANA_PCIE_CPU2_FF
						  }) );

//% Active High
InputsSyncWithDefault #
(
	.SIZE               ( 4'd8 ),
	.DEFAULT_OUT    	( 1'b0 )
)mSlpSync3
(
	.iClk               ( iClk_2M ),
	.iRst_n             ( wRst_n ),
	.ivSync             ({
							FM_ADR_COMPLETE,
							FM_PLD_PCH_DATA,
							FM_PS_PWROK_DLY_SEL,
							FM_DIS_PS_PWROK_DLY,
							FM_PMBUS_ALERT_B_EN,

							FM_CPU1_FIVR_FAULT_LVT3,
							FM_CPU2_FIVR_FAULT_LVT3,

							DBP_SYSPWROK
							}),
	.ovSync             ({
							FM_ADR_COMPLETE_FF,
							FM_PLD_PCH_DATA_FF,
							FM_PS_PWROK_DLY_SEL_FF,
							FM_DIS_PS_PWROK_DLY_FF,
							FM_PMBUS_ALERT_B_EN_FF,

							FM_CPU1_FIVR_FAULT_LVT3_FF,
							FM_CPU2_FIVR_FAULT_LVT3_FF,

							DBP_SYSPWROK_FF
						  }) );


//////////////////////////////////////////////////////////////////////////////////
// Power Secuence
//////////////////////////////////////////////////////////////////////////////////
Bmc_Seq mBmc_Seq
(
	.iClk               (iClk_2M),
	.iRst_n             (wRst_n),
	.i1mSCE             (w1mSCE),
	.iGoOutFltSt        (wGoOutFltSt),
	//input
	.PWRGD_P1V1_BMC_AUX (PWRGD_P1V1_BMC_AUX_FF),
	.PWRGD_P3V3_AUX     (PWRGD_P3V3_AUX_FF),
	.PWRGD_PCH_P1V8     (PWRGD_P1V8_PCH_AUX_FF),
	.FM_SLP_SUS_N       (FM_SLP_SUS_RSM_RST_N_FF),

	.RST_DEDI_BUSY_PLD_N(wRST_DEDI_BUSY_PLD_N),

	//output
	.FM_BMC_P2V5_AUX_EN (FM_P2V5_BMC_EN),
	.RST_SRST_BMC_N     (RST_SRST_BMC_PLD_N),

	.oBmcPwrgd          (wBmcPwrgd),
	.oBmcPwrFlt         (wBmcPwrFlt)
);


Pch_Seq mPch_Seq
(
	.iClk          			(iClk_2M),
	.iRst_n        			(wRst_n),
	.i1mSCE        			(w1mSCE),
	.i1uSCE        			(w1uSCE),
	.iGoOutFltSt   			(wGoOutFltSt),
	//input
	.FM_PCH_PRSNT_N        	(wValidForcePowerOn ? LOW : FM_PCH_PRSNT_N),
	.PWRGD_P3V3_AUX        	(PWRGD_P3V3_AUX_FF),
	.FM_SLP_SUS_N          	(FM_SLP_SUS_RSM_RST_N_FF),
	.RST_SRST_BMC_N        	(RST_SRST_BMC_PLD_N),

	.PWRGD_PCH_P1V8_AUX    	(PWRGD_P1V8_PCH_AUX_FF),
	.PWRGD_PCH_P1V05_AUX   	(PWRGD_P1V05_PCH_AUX_FF),

	.RST_DEDI_BUSY_PLD_N   	(RST_DEDI_BUSY_PLD_N),

	//output

	.FM_PCH_P1V8_AUX_EN    	(FM_PCH_P1V8_AUX_EN),
	.RST_RSMRST_N          	(RST_RSMRST_N),

	.oPchPwrFltP1V05       	(wPchPwrFltP1V05),
	.oPchPwrFltP1V8        	(wPchPwrFltP1V8),

	.oPchPwrgd             	(wPchPwrgd),
	.oPchPwrFlt            	(wPchPwrFlt)
);


SysCheck mSysCheck
(
	.iClk                   (iClk_2M),
	.iRst                   (wRst_n),
	.invCPUSktOcc           ({wFM_CPU2_SKTOCC_LVT3_N,wFM_CPU1_SKTOCC_LVT3_N}),
	.ivProcIDCPU1           ({FM_CPU1_PROC_ID1,FM_CPU1_PROC_ID0}),
	.ivProcIDCPU2           ({FM_CPU2_PROC_ID1,FM_CPU2_PROC_ID0}),
	.ivPkgIDCPU1            ({FM_CPU1_PKGID2,FM_CPU1_PKGID1,FM_CPU1_PKGID0}),
	.ivPkgIDCPU2            ({FM_CPU2_PKGID2,FM_CPU2_PKGID1,FM_CPU2_PKGID0}),
	.ivIntr                 ({FM_CPU2_INTR_PRSNT,FM_CPU1_INTR_PRSNT}),
	.iAuxPwrDone            ( PWRGD_P1V05_PCH_AUX_FF ),
	.oSysOk                 ( wSysOk ),
	.oCPUMismatch           ( wCPUMismatch ),
	.oMCPSilicon            ( wvMCPSilicon ),
	.oSocketRemoved	(wSocketRemoved),
	.oICX			(wICX)
);


//S5 to S0 VR logic
PSU_Seq mPSU_Seq
(
	.iClk                  	(iClk_2M),
	.iRst_n                	(wRst_n),
	.i1mSCE                	(w1mSCE),
	.iGoOutFltSt           	(wGoOutFltSt),
	//input
	.iPsuPwrEn             	(wPsuPwrEn),
	.PWRGD_PS_PWROK        	(wPWRGD_PS_PWROK_DLY_ADR/*PWRGD_PS_PWROK_FF*/),	// need cover ADR logic
	//output
	.oPsuPwrFlt            	(wPsuPwrFlt),   	// output
	.oPsuPwrgd             	(wPsuPwrgd),   	// output
	.PWRGD_PS_PWROK_DLY    	(wPWRGD_PS_PWROK_DLY),  // output  include power up 100ms delay
	.FM_PS_EN              	(FM_PS_EN)     	// output
);


MainVR_Seq mMainVR_Seq
(
	.iClk                  	(iClk_2M), 	// input
	.iRst_n                	(wRst_n), 	// input
	.iGoOutFltSt           	(wGoOutFltSt),
	//input
	.iMainVRPwrEn          	(wMainVRPwrEn),
	.PWRGD_PS_PWROK        	(wPWRGD_PS_PWROK_DLY_ADR),//% PWRGD PS PWROK .
	.PWRGD_P3V3            	(PWRGD_P3V3_FF),//% Pwrgd from P3V3 VR

	// output
	.oMainPwrFlt           	(wMainPwrFlt),	//% Fault condition.
	.oP3v3PwrFlt           	(wP3v3PwrFlt), 	//% Fault P3V3 VR
	.oMainVRPwrgd          	(wMainVRPwrgd),	//% Main Vr's Enable

	.FM_AUX_SW_EN          	(FM_AUX_SW_EN),	//% 12V Only PSU Control  AUX to Main SW
	.FM_P5V_EN             	(FM_P5V_EN)		//% P5V and P3V3 main Voltage enable
);


ClockLogic mClockLogic
(
	.iClk                 	(iClk_2M), // input
	.iRst_n               	(wRst_n), // input

	.iMainVRPwrgd     		(wMainVRPwrgd),
	.iMCP_EN_CLK      		(wvMCPSilicon),    //ICX MCP
	.PWRGD_PCH_PWROK  		(PWRGD_PCH_PWROK),

	//output
	.FM_PLD_CLKS_OE_N   	(FM_PLD_CLKS_OE_N),
	.FM_CPU_BCLK5_OE_N 		(FM_CPU_BCLK5_OE_R_N)
);


Mem_Seq mMem_SeqCPU1
(
	.iClk                  	(iClk_2M),
	.iRst_n                	(wRst_n),
	.i1mSCE                	(w1mSCE),
	.iMemPwrEn             	(wMemPwrEn),    // input
	.iGoOutFltSt           	(wGoOutFltSt),  // input
	.iEnableTimeOut        	(LOW),
	.PWRGD_P3V3            	(PWRGD_P3V3_FF),                 // input
	.PWRGD_VDDQ_ABCD       	(PWRGD_CPU1_PVDDQ_ABCD_FF),   // input
	.PWRGD_VDDQ_EFGH       	(PWRGD_CPU1_PVDDQ_EFGH_FF),   // input
	.FM_SLPS4_N            	(FM_SLPS4_N_FF || wValidForcePowerOn),//input

	.FM_MEM_VPP_EN         	(FM_PVPP_CPU1_EN),  // output

	.oMemPwrFltVDDQ_ABCD   	(wMemPwrFltVDDQ_CPU1_ABCD),
	.oMemPwrFltVDDQ_EFHG   	(wMemPwrFltVDDQ_CPU1_EFHG),
	.oMemPwrgd             	(wMemPwrgd_CPU1),    // output
	.oMemPwrFlt            	(wMemPwrFlt_CPU1),   // output
	.oDbgMemSt             	(wDbgMemSt_CPU1)  // output [2:0] oDbgMemSt
);


Mem_Seq mMem_SeqCPU2
(
	.iClk                  	(iClk_2M),
	.iRst_n                	(wRst_n),
	.i1mSCE                	(w1mSCE),
	.iMemPwrEn             	(wMemPwrEn && (!wFM_CPU2_SKTOCC_LVT3_N)),    // input
	.iGoOutFltSt           	(wGoOutFltSt),  // input
	.iEnableTimeOut        	(LOW),
	.PWRGD_P3V3            	(PWRGD_P3V3_FF),                 // input
	.PWRGD_VDDQ_ABCD       	(PWRGD_CPU2_PVDDQ_ABCD_FF),   // input
	.PWRGD_VDDQ_EFGH       	(PWRGD_CPU2_PVDDQ_EFGH_FF),   // input
	.FM_SLPS4_N        		(FM_SLPS4_N_FF || wValidForcePowerOn),  //input

	.FM_MEM_VPP_EN         	(FM_PVPP_CPU2_EN),  // output

	.oMemPwrFltVDDQ_ABCD   	(wMemPwrFltVDDQ_CPU2_ABCD),
	.oMemPwrFltVDDQ_EFHG   	(wMemPwrFltVDDQ_CPU2_EFHG),
	.oMemPwrgd             	(wMemPwrgd_CPU2),    // output
	.oMemPwrFlt            	(wMemPwrFlt_CPU2),   // output
	.oDbgMemSt             	(wDbgMemSt_CPU2)  // output [2:0] oDbgMemSt
);


Cpu_Seq mCpu_Seq_CPU1
(
	.iClk                   (iClk_2M),
	.iRst_n                 (wRst_n),
	.i1mSCE                 (w1mSCE),

	.iCpuPwrEn              (wCpuPwrEn),    // input
	.iGoOutFltSt            (wGoOutFltSt),  // input
	.iEnableTimeOut         (LOW),
	.iICX				(wICX),

	.FM_INTR_PRSNT          (wValidForcePowerOn ? LOW : FM_CPU1_INTR_PRSNT),// input

	.PWRGD_PVCCIO           (wPWRGD_PVCCIO_CPU1), // input
	.PWRGD_P1V8_PCIE        (PWRGD_P1V8_PCIE_CPU1_FF && PWRGD_BIAS_P1V1_FF),// input // PWRGD_BIAS_P1V1 to support PCIE retimmer VR
	.PWRGD_PVCCANA          (PWRGD_VCCANA_PCIE_CPU1_FF),// input
	.PWRGD_PVCCIN           (PWRGD_PVCCIN_CPU1_FF),// input
	.PWRGD_PVCCSA           (PWRGD_PVCCSA_CPU1_FF),// input


	.FM_PVCCIO_EN           (FM_PVCCIO_CPU1_EN),  // output
	.FM_P1V8_PCIE_EN        (FM_P1V8_PCIE_CPU1_EN),  // output
	.FM_PVCCANA_EN          (FM_PVCCANA_CPU1_EN),   // output
	.FM_PVCCIN_EN           (FM_PVCCIN_CPU1_EN),    // output
	.FM_PVCCSA_EN           (FM_PVCCSA_CPU1_EN), // output

	.oCpuPwrFltVCCIO        (wCpuPwrFltVCCIO_CPU1),
	.oCpuPwrFltP1V8_PCIE    (wCpuPwrFltP1V8_PCIE_CPU1),
	.oCpuPwrFltVCCANA       (wCpuPwrFltVCCANA_CPU1),
	.oCpuPwrFltVCCIN        (wCpuPwrFltVCCIN_CPU1),
	.oCpuPwrFltVCCSA        (wCpuPwrFltVCCSA_CPU1),

	.oCpuPwrgd              (wCpuPwrgd_CPU1),    // output
	.oCpuPwrFlt             (wCpuPwrFlt_CPU1),   // output
	.oDbgCpuSt              (wDbgCpuSt_CPU1)  // output [3:0] oDbgCpuSt
);


Cpu_Seq mCpu_Seq_CPU2
(
	.iClk                   (iClk_2M),
	.iRst_n                 (wRst_n),
	.i1mSCE                 (w1mSCE),

	.iCpuPwrEn              (wCpuPwrEn && !wFM_CPU2_SKTOCC_LVT3_N),    // input
	.iGoOutFltSt            (wGoOutFltSt),  // input
	.iEnableTimeOut         (LOW),
	.iICX				(wICX),

	.FM_INTR_PRSNT          (wValidForcePowerOn ? LOW : FM_CPU2_INTR_PRSNT),// input

	.PWRGD_PVCCIO           (PWRGD_PVCCIO_CPU2_FF), // input
	.PWRGD_P1V8_PCIE        (PWRGD_P1V8_PCIE_CPU2_FF),// input
	.PWRGD_PVCCANA          (PWRGD_VCCANA_PCIE_CPU2_FF),// input
	.PWRGD_PVCCIN           (PWRGD_PVCCIN_CPU2_FF),// input
	.PWRGD_PVCCSA           (PWRGD_PVCCSA_CPU2_FF),// input


	.FM_PVCCIO_EN           (wFM_PVCCIO_CPU2_EN),  // output
	.FM_P1V8_PCIE_EN        (FM_P1V8_PCIE_CPU2_EN),  // output
	.FM_PVCCANA_EN          (FM_PVCCANA_CPU2_EN),   // output
	.FM_PVCCIN_EN           (FM_PVCCIN_CPU2_EN),    // output
	.FM_PVCCSA_EN           (FM_PVCCSA_CPU2_EN), // output

	.oCpuPwrFltVCCIO        (wCpuPwrFltVCCIO_CPU2),
	.oCpuPwrFltP1V8_PCIE    (wCpuPwrFltP1V8_PCIE_CPU2),
	.oCpuPwrFltVCCANA       (wCpuPwrFltVCCANA_CPU2),
	.oCpuPwrFltVCCIN        (wCpuPwrFltVCCIN_CPU2),
	.oCpuPwrFltVCCSA        (wCpuPwrFltVCCSA_CPU2),

	.oCpuPwrgd              (wCpuPwrgd_CPU2),    // output
	.oCpuPwrFlt             (wCpuPwrFlt_CPU2),   // output
	.oDbgCpuSt              (wDbgCpuSt_CPU2)  	// output [3:0] oDbgCpuSt
);


PwrgdLogic mPwrgdLogic
(
	.iClk                  	(iClk_2M),
	.iRst_n                	(wRst_n),
	.i1mSCE                	(w1mSCE),

	.iMemPwrgd             	(wMemPwrgd),    	// input
	.iCpuPwrgd             	(wCpuPwrgd),    	// input
	.iBmcPwrgd             	(wBmcPwrgd),    	// input
	.iPchPwrgd             	(wPchPwrgd),    	// input
	.FM_SLPS3_N            	(FM_SLPS3_N_FF || wValidForcePowerOn),	// input
	.FM_SLPS4_N            	(FM_SLPS4_N_FF || wValidForcePowerOn),	// input
	.PWRGD_PS_PWROK_DLY    	(wPWRGD_PS_PWROK_DLY_ADR),
	.DBP_SYSPWROK          	(DBP_SYSPWROK_FF),	//input
	.PWRGD_CPUPWRGD        	(PWRGD_CPUPWRGD),

	.PWRGD_DRAMPWRGD_CPU   	(PWRGD_DRAMPWRGD_CPU), 	// output
	//.PWRGD_CPU_LVC3        	(wPWRGD_CPU_LVC3), 		//output
	.PWRGD_PCH_PWROK       (PWRGD_PCH_PWROK),		// output
	.PWRGD_SYS_PWROK       	(PWRGD_SYS_PWROK)  		// output
);


ADR mADR
(
	.iClk                   (iClk_2M),    	// input
	.iRst_n                 (wRst_n),   	// input
	.i10uSCE                (w10uSCE),

	.PWRGD_PS_PWROK         (PWRGD_PS_PWROK_FF),  // 100ms delay power-up

	.FM_SLPS4_N				(FM_SLPS4_N_FF),
	.FM_PS_EN         		(FM_PS_EN),
	.PWRGD_CPUPWRGD         (PWRGD_CPUPWRGD_FF),
	.RST_PLTRST_N			(RST_PLTRST_N_FF),

	.FM_PS_PWROK_DLY_SEL    (FM_PS_PWROK_DLY_SEL_FF),
	.FM_DIS_PS_PWROK_DLY    (FM_DIS_PS_PWROK_DLY_FF),

	.FM_ADR_COMPLETE        (FM_ADR_COMPLETE_FF),
	.FM_PLD_PCH_DATA        (FM_PLD_PCH_DATA_FF), // this logic is not used since need FW support

	// output
	.FM_ADR_SMI_GPIO_N      (FM_ADR_SMI_GPIO_N),
	.FM_ADR_TRIGGER_N       (FM_ADR_TRIGGER_N),
	.FM_ADR_COMPLETE_DLY    (FM_ADR_COMPLETE_DLY),
	.PWRGD_PS_PWROK_DLY_ADR (wPWRGD_PS_PWROK_DLY_ADR)
);


Mstr_Seq Mstr_Seq_inst
(
	.iClk(iClk_2M),    // input
	.iRst_n(wRst_n),   // input
	.iForcePwrOn        (wValidForcePowerOn),
	.iEnableGoOutFltSt (LOW), //disable RP dont need go out fault state.
	.iEnableTimeOut   (LOW),
	.iSysOk (wSysOk), 	//input
	.iDebugPLD_Valid(wDebugPLD_Valid),

	.iMemPwrgd(wMemPwrgd), 	// input
	.iMemPwrFlt(wMemPwrFlt),   // input

	.iCpuPwrgd(wCpuPwrgd), 	// input
	.iCpuPwrFlt(wCpuPwrFlt),   // input

	.iBmcPwrgd(wBmcPwrgd), 	// input
	.iBmcPwrFlt(wBmcPwrFlt),   // input

	.iPchPwrgd(wPchPwrgd), 	// input
	.iPchPwrFlt(wPchPwrFlt),   // input

	.iPSUPwrgd(wPsuPwrgd), 	// input
	.iPsuPwrFlt(wPsuPwrFlt),   // input

	.iMainVRPwrgd    (wMainVRPwrgd), //input
	.iMainPwrFlt     (wMainPwrFlt),  //input

	.iSocketRemoved(wSocketRemoved),

	.PWRGD_P3V3_AUX(PWRGD_P3V3_AUX_FF),    // input
	.PWRGD_SYS_PWROK(PWRGD_SYS_PWROK),   	// input
	.PWRGD_CPUPWRGD(PWRGD_CPUPWRGD_FF),    // input

	.FM_BMC_ONCTL_N(FM_BMC_ONCTL_N_LATCH), // input

	.FM_SLPS4_N(	(!FM_PCH_PRSNT_N) ? FM_SLPS4_N_FF 	: wValidForcePowerOn), // input
	.FM_SLPS3_N(	(!FM_PCH_PRSNT_N) ? FM_SLPS3_N_FF 	: wValidForcePowerOn), // input
	.RST_PLTRST_N(	(!FM_PCH_PRSNT_N) ? RST_PLTRST_N_FF : wValidForcePowerOn), // input
	.RST_RSMRST_PCH_N(RST_RSMRST_N), // input
	.RST_SRST_BMC_N(RST_SRST_BMC_PLD_N), // input

	.FM_ADR_TRIGGER_N(FM_ADR_TRIGGER_N),

	.oMemPwrEn(wMemPwrEn), // output
	.oCpuPwrEn(wCpuPwrEn), // output
	.oPsuPwrEn(wPsuPwrEn), // output
	.oMainVRPwrEn(wMainVRPwrEn), // output

	.oGoOutFltSt(wGoOutFltSt), // output
	.oTimeOut(wTimeout),   // output

	.oFault(wFault),   	// output
	.oPwrEn (wPwrEn), 	// output

	.oDbgMstSt7Seg(wDbgMstSt7Seg), // output [3:0] wDbgMstSt7Seg
	.oDbgMstSt(wDbgMstSt)   // output [3:0] oDbgMstSt
);

//////////////////////////////////////////////////////////////////////////////////
//Memhot
//////////////////////////////////////////////////////////////////////////////////
Memhot mMemhot_CPU1
(
	.iClk                          (iClk_2M),
	.iRst_n                        (wRst_n),
	// input
	.PWRGD_SYS_PWROK               (PWRGD_SYS_PWROK),
	.IRQ_PVDDQ_ABCD_VRHOT_LVC3_N   (IRQ_PVDDQ_ABCD_CPU1_VRHOT_LVC3_N_FF),
	.IRQ_PVDDQ_EFGH_VRHOT_LVC3_N   (IRQ_PVDDQ_EFGH_CPU1_VRHOT_LVC3_N_FF),
	.FM_SYS_THROTTLE_LVC3          (FM_SYS_THROTTLE_LVC3_PLD),
	.FM_SKTOCC_LVT3_N              (wFM_CPU1_SKTOCC_LVT3_N),
	// output
	.FM_MEMHOT_IN                  (FM_CPU1_MEMHOT_IN)//% The logic is inverted using a FET
);

Memhot mMemhot_CPU2
(
	.iClk                          (iClk_2M),
	.iRst_n                        (wRst_n),
	// input
	.PWRGD_SYS_PWROK               (PWRGD_SYS_PWROK),
	.IRQ_PVDDQ_ABCD_VRHOT_LVC3_N   (IRQ_PVDDQ_ABCD_CPU2_VRHOT_LVC3_N_FF),
	.IRQ_PVDDQ_EFGH_VRHOT_LVC3_N   (IRQ_PVDDQ_EFGH_CPU2_VRHOT_LVC3_N_FF),
	.FM_SYS_THROTTLE_LVC3          (FM_SYS_THROTTLE_LVC3_PLD),
	.FM_SKTOCC_LVT3_N              (wFM_CPU2_SKTOCC_LVT3_N),
	//output
	.FM_MEMHOT_IN                  (FM_CPU2_MEMHOT_IN)//% The logic is inverted using a FET
);

//////////////////////////////////////////////////////////////////////////////////
//Prochot
//////////////////////////////////////////////////////////////////////////////////

Prochot mProchot_CPU1
(
	.iClk                          (iClk_2M),
	.iRst_n                        (wRst_n),
	.PWRGD_SYS_PWROK               (PWRGD_SYS_PWROK),
	.FM_PVCCIN_PWR_IN_ALERT_N      (FM_PVCCIN_CPU1_PWR_IN_ALERT_N_FF),
	.IRQ_PVCCIN_VRHOT_LVC3_N       (IRQ_PVCCIN_CPU1_VRHOT_LVC3_N_FF),
	.FM_SYS_THROTTLE_LVC3          (FM_SYS_THROTTLE_LVC3_PLD),
	.FM_SKTOCC_LVT3_N              (wFM_CPU1_SKTOCC_LVT3_N),
	//output
	.FM_PROCHOT_LVC3_N             (FM_CPU1_PROCHOT_LVC3_N)
);

Prochot mProchot_CPU2
(
	.iClk                          (iClk_2M),
	.iRst_n                        (wRst_n),
	.PWRGD_SYS_PWROK               (PWRGD_SYS_PWROK),
	.FM_PVCCIN_PWR_IN_ALERT_N      (FM_PVCCIN_CPU2_PWR_IN_ALERT_N_FF),
	.IRQ_PVCCIN_VRHOT_LVC3_N       (IRQ_PVCCIN_CPU2_VRHOT_LVC3_N_FF),
	.FM_SYS_THROTTLE_LVC3          (FM_SYS_THROTTLE_LVC3_PLD),
	.FM_SKTOCC_LVT3_N              (wFM_CPU2_SKTOCC_LVT3_N),
	//output
	.FM_PROCHOT_LVC3_N             (FM_CPU2_PROCHOT_LVC3_N)
);

//////////////////////////////////////////////////////////////////////////////////
//SmaRT
//////////////////////////////////////////////////////////////////////////////////
SmaRT mSmaRT
(
	.iClk            (iClk_2M),
	.iRst_n          (wRst_n),

	.IRQ_SML1_PMBUS_PLD_ALERT_N(IRQ_SML1_PMBUS_PLD_ALERT_N_FF),
	.FM_PMBUS_ALERT_B_EN       (FM_PMBUS_ALERT_B_EN_FF),
	.FM_THROTTLE_N             (FM_THROTTLE_N),
	.PWRGD_SYS_PWROK           (PWRGD_SYS_PWROK),
	//output
	.FM_SYS_THROTTLE_LVC3      (FM_SYS_THROTTLE_LVC3_PLD)//% The logic is inverted using a FET
);


//////////////////////////////////////////////////////////////////////////////////
//THERMTRIP DLY
//////////////////////////////////////////////////////////////////////////////////

//% CPUPWRGD 1.5ms delay
SignalValidationDelay#
(
	.VALUE                  ( 1'b1 ),
	.TOTAL_BITS             ( 3'd4 ),
	.POL                    ( 1'b1 )
)mThermTripDly
(
	.iClk                   ( iClk_2M ),
	.iRst                   ( ~wRst_n ),
	.iCE                    ( w500uSCE ),
	.ivMaxCnt               ( 4'd3 ),    // 500us * 3 = 1.5ms this because thermtrip condition is only valid after 1.5 ms
	.iStart                 ( PWRGD_CPUPWRGD_FF ),
	.oDone                  ( wCPUPwrGd_Dly )
);


thermtrip_dly mthermtrip_dly
(
	.iClk_2M                         (iClk_2M),
	.iRst_n                          (wRst_n),
	.iCpuPwrgdDly                    (wCPUPwrGd_Dly),
	.FM_CPU1_THERMTRIP_LVT3_N        ( !wCPUPwrGd_Dly 	? HIGH : FM_CPU1_THERMTRIP_LVT3_PLD_N_FF),
	.FM_CPU2_THERMTRIP_LVT3_N        ( !wCPUPwrGd_Dly 	? HIGH : FM_CPU2_THERMTRIP_LVT3_PLD_N_FF),
	.FM_MEM_THERM_EVENT_CPU1_LVT3_N  ( !wMemPwrgd_CPU1 	? HIGH : FM_MEM_THERM_EVENT_CPU1_LVT3_N_FF),
	.FM_MEM_THERM_EVENT_CPU2_LVT3_N  ( !wMemPwrgd_CPU2 	? HIGH : FM_MEM_THERM_EVENT_CPU2_LVT3_N_FF),
	.FM_CPU2_SKTOCC_LVT3_N           (wFM_CPU2_SKTOCC_LVT3_N),
	//output
	.FM_THERMTRIP_DLY              (FM_THERMTRIP_DLY)
);


//////////////////////////////////////////////////////////////////////////////////
// LED Logic control
//////////////////////////////////////////////////////////////////////////////////
led_control mled_control(
	.iClk                   (iClk_2M),
	.iRst_n                 (wRst_n),

	.iPostCodeLed           (wvPOSTCodeLEDs),

	.iDimmFltLed_CPU1_1     (wvP1DIMMLEDs[7:0]),
	.iDimmFltLed_CPU1_2     (wvP1DIMMLEDs[15:8]),
	.iDimmFltLed_CPU2_1     (wvP2DIMMLEDs[7:0]),
	.iDimmFltLed_CPU2_2     (wvP2DIMMLEDs[15:8]),

	.iFanFltLed             (wvFanFaultLEDs),

	.iShowDebug7seg         ( (!FM_PCH_PRSNT_N ? (!RST_PLTRST_N_FF) : 1'b1) || wValidForcePowerOn), // 7 Segment Support
	.iShowDebugPostCode     ( (!FM_PCH_PRSNT_N ? (!RST_PLTRST_N_FF) : 1'b1) || wValidForcePowerOn),
	.iDebugPostcode         (wvPOSTCodeLEDMux), //change wPostcodeLedMux to wDbgMstSt7Seg for PC

	.iShowMainVer_N 		( wCLK1SCE ),
	.iShowPLDVersion 		( FM_PLD_REV_N_FF ),

	.iByteSeg1_RevMajor 	( wByteSeg1_RevMajor ),
	.iByteSeg2_RevMinor 	( wByteSeg2_RevMinor ),

	.iByteSeg1              ( wFault ? {3'b000,wFaultStage} : 7'd16 ), 	// 7 Segment Support (Left Display, value 16 is hypen)
	.iByteSeg2              ( {3'b000,wDbgMstSt7Seg} ), 				// 7 Segment Support (Right Display)

	.oLED_CONTROL           (LED_CONTROL),

	.oFanFlt_Sel_N          (FM_FAN_FAULT_LED_SEL_N),
	.oPostCode_Led_Sel      (FM_POSTLED_SEL),

	.oDimmFlt_CPU1_1_Led_Sel(FM_CPU1_DIMM_CH1_4_FAULT_LED_SEL),
	.oDimmFlt_CPU1_2_Led_Sel(FM_CPU1_DIMM_CH5_8_FAULT_LED_SEL),
	.oDimmFlt_CPU2_1_Led_Sel(FM_CPU2_DIMM_CH1_4_FAULT_LED_SEL),
	.oDimmFlt_CPU2_2_Led_Sel(FM_CPU2_DIMM_CH5_8_FAULT_LED_SEL),

	.oPost7Seg1_Sel_N       (FM_POST_7SEG1_SEL_N),  // 7 Segment Support
	.oPost7Seg2_Sel_N       (FM_POST_7SEG2_SEL_N)   // 7 Segment Support
);


//////////////////////////////////////////////////////////////////////////////////
// Perst Logic
//////////////////////////////////////////////////////////////////////////////////
Rst_Perst #
(
   .NUM_PCIE_SIGNALS (3) //% Number of PCIE resets
) mRst_Perst
(
	.iClk             (iClk_2M), //System Clock - 2MHz
	.iRst_n           (wRst_n), //System asynchronous reset
	//PERST Table control
	.ivOverride_Enable({~FM_RST_PERST_BIT2,~FM_RST_PERST_BIT1,~FM_RST_PERST_BIT0}),
	.ivOvrValues      ({PWRGD_CPUPWRGD_FF,PWRGD_CPUPWRGD_FF,PWRGD_CPUPWRGD_FF}),
	.ivDefaultValues  ({RST_PLTRST_N_FF,RST_PLTRST_N_FF,RST_PLTRST_N_FF}),
	//Output PCIE Resets for PERST Table
	.ovRstPCIePERst_n ({RST_PCIE_PERST2_N,RST_PCIE_PERST1_N,RST_PCIE_PERST0_N})
);


//////////////////////////////////////////////////////////////////////////////////
///CATERR
//////////////////////////////////////////////////////////////////////////////////
caterr mCaterr
(
	.iClk_50M                   (iClk_50M),

	.iCpuPwrgdDly               (wCPUPwrGd_Dly),
	.RST_PLTRST_N               (RST_PLTRST_N_FF), //in This is used as the RESET
	.FM_CPU_CATERR_PLD_LVT3_N   (FM_CPU_CATERR_PLD_LVT3_N),   //in
	.FM_CPU_CATERR_DLY_LVT3_N   (FM_CPU_CATERR_DLY_LVT3_N)    //out
);

//////////////////////////////////////////////////////////////////////////////////
//eSPI control
//////////////////////////////////////////////////////////////////////////////////
eSPI_Ctl meSPI_Ctl
(
	.iClk            (iClk_2M),
	.iRst_n          (wRst_n),
	.i1uSCE          (w1uSCE),

	.RST_SRST_BMC_N  (RST_SRST_BMC_PLD_N),
	.iRsmRst_N       (RST_RSMRST_N),
	.oEspiMuxPCHSel  (FM_PCH_ESPI_MUX_SEL)
);

//////////////////////////////////////////////////////////////////////////////////
//BMC Workaround
//////////////////////////////////////////////////////////////////////////////////
onctl_fix mOnctl_fix
(
	.iClk_2M(iClk_2M),
	.iRst_n(wRst_n),
	.FM_BMC_ONCTL_N(FM_BMC_ONCTL_N_FF),
	.FM_SLPS3_N(FM_SLPS3_N_FF ),
	.FM_SLPS4_N(FM_SLPS4_N_FF),
	//.FM_BMC_PWRBTN_OUT_N(FM_BMC_PWRBTN_OUT_N_FF),
	//output
	.FM_BMC_ONCTL_N_LATCH(FM_BMC_ONCTL_N_LATCH)
);

assign FP_BMC_PWR_BTN_CO_N = DBP_POWER_BTN_N;

//////////////////////////////////////////////////////////////////////////////////
// BMC Serial GPIO Logic
//////////////////////////////////////////////////////////////////////////////////
//% BMC Serial GPIO expander: Tx - {CPUs  info and CPLDs version} Rx - {Port80 decoded Data}
GSX #
(
	.TOTAL_INPUT_MODULES 	( 4'd10 ),
	.TOTAL_OUTPUT_MODULES 	( 4'd10 )
)mGSX
(
	.iGSXDataIn             ( SGPIO_BMC_DOUT ),
	.iGSXClk                ( SGPIO_BMC_CLK ),
	.inGSXLoad              ( SGPIO_BMC_LD_N ),
	.inGSXReset             ( RST_PLTRST_N_FF || wValidForcePowerOn ),
	.ivTxData               ({
								// First Byte
								FM_CPU1_PROC_ID1,        // SGPIO 7
								FM_CPU1_PROC_ID0,        // SGPIO 6
								IRQ_PVDDQ_EFGH_CPU1_VRHOT_LVC3_N_FF,    // SGPIO 5
								IRQ_PVDDQ_ABCD_CPU1_VRHOT_LVC3_N_FF,    // SGPIO 4
								(wCPUPwrGd_Dly && !wFM_CPU1_SKTOCC_LVT3_N) ? ~FM_CPU1_FIVR_FAULT_LVT3_FF :HIGH,       // SGPIO 3
								IRQ_PVCCIN_CPU1_VRHOT_LVC3_N_FF,   // SGPIO 2
								wFM_CPU1_THERMTRIP_N,     // SGPIO 1
								wFM_CPU1_SKTOCC_LVT3_N,        // SGPIO 0

								// Second Byte
								IRQ_PVDDQ_EFGH_CPU2_VRHOT_LVC3_N_FF,    // SGPIO 15
								IRQ_PVDDQ_ABCD_CPU2_VRHOT_LVC3_N_FF,    // SGPIO 14
								(wCPUPwrGd_Dly && !wFM_CPU2_SKTOCC_LVT3_N)? ~FM_CPU2_FIVR_FAULT_LVT3_FF :HIGH,            // SGPIO 13
								IRQ_PVCCIN_CPU2_VRHOT_LVC3_N_FF,   // SGPIO 12
								wFM_CPU2_THERMTRIP_N,     // SGPIO 11
								wFM_CPU2_SKTOCC_LVT3_N,        // SGPIO 10
								(!wFM_CPU1_SKTOCC_LVT3_N) ? FM_MEM_THERM_EVENT_CPU1_LVT3_N_FF : HIGH,    // SGPIO 9
								wCPUMismatch,           // SGPIO 8

								// Third Byte
								4'b1111,                // SGPIO [23:20] - CPU3 info
								(!wFM_CPU2_SKTOCC_LVT3_N) ? ~FM_MEM_THERM_EVENT_CPU2_LVT3_N_FF : HIGH,    // SGPIO 19
								wCPUMismatch,           // SGPIO 18
								FM_CPU2_PROC_ID1,        // SGPIO 17
								FM_CPU2_PROC_ID0,        // SGPIO 16

								// Fourth Byte
								8'b11101111,            // SGPIO [31:24] - CPU3 and CPU4 info

								// Fifth Byte
								8'b10111111,            // SGPIO [39:32] - CPU4 info

								// Sixth Byte
								FPGA_MINOR_REV,     // SGPIO [47:40] - Revision code

								 // Seventh Byte
								FPGA_MAJOR_REV,// SGPIO [55:48] - PLD Rev

								 // Eighth Byte
								~wPchPwrFlt ,   // SGPIO63
								1'b1,   // SGPIO62
								1'b1, // SGPIO61
								~wPsuPwrFlt,// SGPIO60
								~wP3v3PwrFlt,// SGPIO59
								~wCpuPwrFlt_CPU1 && ~wCpuPwrFlt_CPU2, // SGPIO58
								~wMemPwrFlt_CPU1 && ~wMemPwrFlt_CPU2, // SGPIO57
								1'b0, // SGPIO56

								// Nineth Byte
								(wCPUPwrGd_Dly && !wFM_CPU2_SKTOCC_LVT3_N) ? FM_CPU2_MEMTRIP_N_FF :HIGH,          // SGPIO71
								FM_CPU2_PKGID2,// SGPIO70
								FM_CPU2_PKGID1,// SGPIO69
								FM_CPU2_PKGID0,// SGPIO68
								(wCPUPwrGd_Dly && !wFM_CPU1_SKTOCC_LVT3_N) ? FM_CPU1_MEMTRIP_N_FF :HIGH,          // SGPIO67
								FM_CPU1_PKGID2,// SGPIO66
								FM_CPU1_PKGID1,// SGPIO65
								FM_CPU1_PKGID0,// SGPIO64

								// Tenth Byte
								8'hff   /// SGPIO [79-72]   PKG CPU3 and CPU4 info
							}),
	.oGSXDataOut            ( SGPIO_BMC_DIN ),
	.ovRxData               ({
								//Pin definition pending
								wvP4DIMMLEDs[15:12],                   // 4   76 - 79
								wvP3DIMMLEDs[15:12],                   // 4   72 - 75
								wvP2DIMMLEDs[15:12],                   // 4   68 - 71
								wvP1DIMMLEDs[15:12],                   // 4   64 - 67
								wvP4DIMMLEDs[11:0],                   // 12   52 - 63
								wvP3DIMMLEDs[11:0],                   // 12   40 - 51
								wvP2DIMMLEDs[11:0],                   // 12   28 - 39
								wvFanFaultLEDs,                       // 8    20 - 27
								wvP1DIMMLEDs[11:0],                   // 12   8 - 19
								wvPOSTCodeLEDs                        // 8    0-7
								// First Byte
							})
);

//////////////////////////////////////////////////////////////////////////////////
// THERMTRIP Latcher
//////////////////////////////////////////////////////////////////////////////////
SingleLatcher#
(
	.EDGELATCH         (1'b0)
) mLatchThermTrip_N_CPU1
(
	.iClk           	(iClk_2M ),
	.iRst_n         	(wRst_n   ),

	.iEnableLatch    	(wCPUPwrGd_Dly),//Enable latch /
	.iSignalLatch    	(( wFM_CPU1_SKTOCC_LVT3_N | ~wCPUPwrGd_Dly ) ? 1'b1 :  (FM_CPU1_THERMTRIP_LVT3_PLD_N_FF)),

	.oSignalLatched  	(wFM_CPU1_THERMTRIP_N)

);

SingleLatcher#
(
	.EDGELATCH         	(1'b0)
) mLatchThermTrip_N_CPU2
(
	.iClk           	(iClk_2M ),
	.iRst_n         	(wRst_n   ),

	.iEnableLatch     	(wCPUPwrGd_Dly),//Enable latch /
	.iSignalLatch     	(( wFM_CPU2_SKTOCC_LVT3_N | ~wCPUPwrGd_Dly ) ? 1'b1 :  (FM_CPU2_THERMTRIP_LVT3_PLD_N_FF)),

	.oSignalLatched   	(wFM_CPU2_THERMTRIP_N)

);

//////////////////////////////////////////////////////////////////////////////////
// Led Mux Logic
//////////////////////////////////////////////////////////////////////////////////
assign wInputLEDMux = {         //Signals To measure
	8'hFF,                      //7:0  - register F

	//ST_PS_OFF
	LOW,                        //7  - register E
	LOW,                        //6  - register E
	LOW,                        //5  - register E
	LOW,                        //4  - register E
	LOW,                        //3  - register E
	LOW,                        //2  - register E
	LOW,                        //1  - register E
	FM_SLPS3_N_FF,              //0  - register E

	//ST_MAIN_OFF
	LOW,                        //7  - register D
	LOW,                        //6  - register D
	LOW,                        //5  - register D
	LOW,                        //4  - register D
	FM_AUX_SW_EN,               //3  - register D
	PWRGD_PS_PWROK_FF,          //2  - register D
	PWRGD_P3V3_FF,              //1  - register D
	FM_P5V_EN,                  //0  - register D

	//ST_SHUTDOWN
	wDbgCpuSt_CPU2,             //4:7 register C
	wDbgCpuSt_CPU1,             //0:3 register C

	//ST_DONE
	LOW,                        //7  - register B
	LOW,                        //6  - register B
	LOW,                        //5  - register B
	LOW,                        //4  - register B
	LOW,                        //3  - register B
	FM_BMC_ONCTL_N_FF,          //2  - register B
	FM_SLPS3_N_FF,              //1  - register B
	RST_PLTRST_N_FF,            //0  - register B

	//ST_RESET
	LOW,                        //7  - register A
	LOW,                        //6  - register A
	LOW,                        //5  - register A
	LOW,                        //4  - register A
	LOW,                        //3  - register A
	LOW,                        //2  - register A
	LOW,                        //1  - register A
	RST_PLTRST_N_FF,            //0  - register A

	//ST_CPUPWRGD
	LOW,                        //7  - register 9
	LOW,                        //6  - register 9
	LOW,                        //5  - register 9
	LOW,                        //4  - register 9
	LOW,                        //3  - register 9
	LOW,                        //2  - register 9
	LOW,                        //1  - register 9
	PWRGD_CPUPWRGD_FF,          //0  - register 9

	//ST_SYSPWROK
	LOW,                        //7  - register 8
	wMemPwrgd,                  //6  - register 8
	wCpuPwrgd,                  //5  - register 8
	wBmcPwrgd,                  //4  - register 8
	wPchPwrgd,                  //3  - register 8
	FM_SLPS3_N_FF,              //2  - register 8
	wPWRGD_PS_PWROK_DLY_ADR,    //1  - register 8
	DBP_SYSPWROK_FF,            //0  - register 8

	//ST_CPU
	wDbgCpuSt_CPU2,             //4:7 register 7
	wDbgCpuSt_CPU1,             //0:3 register 7

	//ST_MEM
	LOW,                        //7  - register 6
	wMemPwrEn,                  //6  - register 6
	PWRGD_CPU2_PVDDQ_EFGH_FF,   //5  - register 6
	PWRGD_CPU2_PVDDQ_ABCD_FF,   //4  - register 6
	PWRGD_CPU1_PVDDQ_EFGH_FF,   //3  - register 6
	PWRGD_CPU1_PVDDQ_ABCD_FF,   //2  - register 6
	FM_PVPP_CPU2_EN,            //1  - register 6
	FM_PVPP_CPU1_EN,            //0  - register 6

	//ST_MAIN
	LOW,                        //7  - register 5
	LOW,                        //6  - register 5
	LOW,                        //5  - register 5
	LOW,                        //4  - register 5
	FM_AUX_SW_EN,               //3  - register 5
	PWRGD_PS_PWROK_FF,          //2  - register 5
	PWRGD_P3V3_FF,              //1  - register 5
	FM_P5V_EN,                  //0  - register 5

	//ST_PS
	LOW,                        //7  - register 4
	LOW,                        //6  - register 4
	LOW,                        //5  - register 4
	LOW,                        //4  - register 4
	LOW,                        //3  - register 4
	LOW,                        //2  - register 4
	PWRGD_PS_PWROK_FF,          //1  - register 4
	FM_PS_EN,                   //0  - register 4

	//ST_S3
	FM_PVPP_CPU2_EN,            //7  - register 3
	FM_PVPP_CPU1_EN,            //6  - register 3
	PWRGD_CPU2_PVDDQ_EFGH_FF,   //5  - register 3
	PWRGD_CPU2_PVDDQ_ABCD_FF,   //4  - register 3
	PWRGD_CPU1_PVDDQ_EFGH_FF,   //3  - register 3
	PWRGD_CPU1_PVDDQ_ABCD_FF,   //2  - register 3
	FM_SLPS4_N_FF,              //1  - register 3
	FM_SLPS3_N_FF,              //0  - register 3

	//ST_OFF
	FM_CPU2_INTR_PRSNT,         //7  - register 2
	FM_CPU1_INTR_PRSNT,         //6  - register 2
	FM_CPU2_SKTOCC_LVT3_N,      //5  - register 2
	FM_CPU1_SKTOCC_LVT3_N,      //4  - register 2
	wCPUMismatch,               //3  - register 2
	wSysOk,                     //2  - register 2
	FM_SLPS3_N_FF,              //1  - register 2
	FM_BMC_ONCTL_N_FF,          //0  - register 2

	//ST_STBY
	LOW,                        //7  - register 1
	FM_PCH_PRSNT_N,             //6  - register 1
	RST_RSMRST_N,               //5  - register 1
	RST_SRST_BMC_PLD_N,         //4  - register 1
	PWRGD_P1V1_BMC_AUX_FF,      //3  - register 1
	PWRGD_P1V05_PCH_AUX_FF,     //2  - register 1
	PWRGD_P1V8_PCH_AUX_FF,      //1  - register 1
	PWRGD_P3V3_AUX_FF,          //0  - register 1

	//ST_FAULT
	wFaultState                 //7-0 - register 0
};



Mux128BitsTo8 mLEDMuxy8
(
	.iSel        (wDbgMstSt), //%Selector this will select what group you need measure.
	.ivSignals   (wInputLEDMux),
	.ovSignals   (wvPOSTCodeLEDMux)
);


//////////////////////////////////////////////////////////////////////////////////
//Fault detection
//////////////////////////////////////////////////////////////////////////////////
assign wMonitorFaultState= {
	236'd0,
	wCpuPwrFltVCCIO_CPU2,       //18
	wCpuPwrFltP1V8_PCIE_CPU2,   //17
	wCpuPwrFltVCCANA_CPU2,      //16
	wCpuPwrFltVCCIN_CPU2,       //15
	wCpuPwrFltVCCSA_CPU2,       //14

	wCpuPwrFltVCCIO_CPU1,       //13
	wCpuPwrFltP1V8_PCIE_CPU1,   //12
	wCpuPwrFltVCCANA_CPU1,      //11
	wCpuPwrFltVCCIN_CPU1,       //10
	wCpuPwrFltVCCSA_CPU1,       //9

	wMemPwrFltVDDQ_CPU2_EFHG,   //8
	wMemPwrFltVDDQ_CPU2_ABCD,   //7

	wMemPwrFltVDDQ_CPU1_EFHG,   //6
	wMemPwrFltVDDQ_CPU1_ABCD,   //5

	wMainPwrFlt,                //4
	wPsuPwrFlt,                 //3
	wPchPwrFltP1V05,            //2
	wPchPwrFltP1V8,             //1
	wBmcPwrFlt                  //0
};


Fault2Code8bits mFault2Code8bits
(
	.iClk       (iClk_2M),
	.iRst_n     (wRst_n),
	.iFaultstate(wMonitorFaultState),
	.i250mSCE   (w250mSCE),
	.iMaxNumberValue(8'd18),
	.oFaultStage(wFaultStage),
	.oFaultState(wFaultState)
);

//////////////////////////////////////////////////////////////////////////////////
//SMBus registers module
//////////////////////////////////////////////////////////////////////////////////
wire wFilteredSDA, wFilteredSCL;
wire [9:0] 	wvEvAddr;
wire [31:0]	wvEvData;
wire       	wEvWE;
wire [7:0] wSmbSelLai;


//% SDA Filter
GlitchFilter #
(
	.TOTAL_STAGES( 2'd3 )
) mSDAGlitchFilter
(
	.iClk                   ( iClk_2M ),
	.iRst                   ( !wRst_n ),
	.iCE                    ( 1'b1 ),
	.iSignal                ( SMB_PLD_SDA ),
	.oGlitchlessSignal      ( wFilteredSDA )
);
//
//% SCL Filter
//
GlitchFilter #
(
	.TOTAL_STAGES( 2'd3 )
) mSCLGlitchFilter
(
	.iClk                   ( iClk_2M ),
	.iRst                   ( !wRst_n ),
	.iCE                    ( 1'b1 ),
	.iSignal                ( SMB_PLD_SCL ),
	.oGlitchlessSignal      ( wFilteredSCL )
);

//% SMBus registers module
IICRegs#
(
	.MODULE_ADDRESS ( 7'h17 )
)mIICRegs
(
	.iClk               ( iClk_2M ),
	.iRst               ( !wRst_n),
	.iSCL               ( wFilteredSCL ),
	.iSDA               ( wFilteredSDA ),
	.onSDAOE            ( onSDAOE ),

	.ivSMBusReg00       ({
							4'b0000,                            //  <Reg|SeqState|RO|0x0000|7:4>
							wDbgMstSt7Seg                       //  <Reg|SeqState|RO|0x0000|3:0> - Current power sequencer state
						}),
	.ivSMBusReg01       ({
							wCPUMismatch,                       //  <Reg|SeqState|RO|0x0001|7>
							FM_CPU1_INTR_PRSNT,                 //  <Reg|SeqState|RO|0x0001|6>
							FM_CPU1_SKTOCC_LVT3_N,              //  <Reg|SeqState|RO|0x0001|5>
							FM_CPU1_PROC_ID1,                   //  <Reg|SeqState|RO|0x0001|4>
							FM_CPU1_PROC_ID0,                   //  <Reg|SeqState|RO|0x0001|3>
							FM_CPU1_PKGID2,                     //  <Reg|SeqState|RO|0x0001|2>
							FM_CPU1_PKGID1,                     //  <Reg|SeqState|RO|0x0001|1>
							FM_CPU1_PKGID0                      //  <Reg|SeqState|RO|0x0001|0>
						}),
	.ivSMBusReg02       ({
							wSysOk,                             //  <Reg|SeqState|RO|0x0002|7>
							FM_CPU2_INTR_PRSNT,                 //  <Reg|SeqState|RO|0x0002|6>
							FM_CPU2_SKTOCC_LVT3_N,              //  <Reg|SeqState|RO|0x0002|5>
							FM_CPU2_PROC_ID1,                   //  <Reg|SeqState|RO|0x0002|4>
							FM_CPU2_PROC_ID0,                   //  <Reg|SeqState|RO|0x0002|3>
							FM_CPU2_PKGID2,                     //  <Reg|SeqState|RO|0x0002|2>
							FM_CPU2_PKGID1,                     //  <Reg|SeqState|RO|0x0002|1>
							FM_CPU2_PKGID0                      //  <Reg|SeqState|RO|0x0002|0>
						}),
	.ivSMBusReg03       ({
							1'b1,                              	//  <Reg|SeqState|RO|0x0003|7>
							FM_BMC_ONCTL_N_LATCH,               //  <Reg|SeqState|RO|0x0003|6>
							PWRGD_P3V3_AUX_FF,                  //  <Reg|SeqState|RO|0x0003|5>
							PWRGD_P1V1_BMC_AUX_FF,              //  <Reg|SeqState|RO|0x0003|4>
							FM_P2V5_BMC_EN,                     //  <Reg|SeqState|RO|0x0003|3>
							RST_SRST_BMC_PLD_N,                 //  <Reg|SeqState|RO|0x0003|2>
							wBmcPwrgd,                          //  <Reg|SeqState|RO|0x0003|1>
							wBmcPwrFlt                          //  <Reg|SeqState|RO|0x0003|0>
						}),
	.ivSMBusReg04       ({
							wValidForcePowerOn,                 //  <Reg|SeqState|RO|0x0004|7>
							FM_PCH_PRSNT_N,                     //  <Reg|SeqState|RO|0x0004|6>
							FM_SLP_SUS_RSM_RST_N_FF,            //  <Reg|SeqState|RO|0x0004|5>
							RST_RSMRST_N,                       //  <Reg|SeqState|RO|0x0004|4>
							FM_SLPS4_N_FF,                      //  <Reg|SeqState|RO|0x0004|3>
							FM_SLPS3_N_FF,                      //  <Reg|SeqState|RO|0x0004|2>
							PWRGD_PCH_PWROK,                    //  <Reg|SeqState|RO|0x0004|1>
							PWRGD_SYS_PWROK                     //  <Reg|SeqState|RO|0x0004|0>
						}),
	.ivSMBusReg05       ({
							wGoOutFltSt,                        //  <Reg|SeqState|RO|0x0005|7>
							PWRGD_P1V8_PCH_AUX_FF,              //  <Reg|SeqState|RO|0x0005|6>
							PWRGD_P1V05_PCH_AUX_FF,             //  <Reg|SeqState|RO|0x0005|5>
							FM_PCH_P1V8_AUX_EN,                 //  <Reg|SeqState|RO|0x0005|4>
							wPchPwrFltP1V05,                    //  <Reg|SeqState|RO|0x0005|3>
							wPchPwrFltP1V8,                     //  <Reg|SeqState|RO|0x0005|2>
							wPchPwrgd,                          //  <Reg|SeqState|RO|0x0005|1>
							wPchPwrFlt                          //  <Reg|SeqState|RO|0x0005|0>
						}),
	.ivSMBusReg06       ({
							wPwrEn,                             //  <Reg|SeqState|RO|0x0006|7>
							FM_PS_EN,                           //  <Reg|SeqState|RO|0x0006|6>
							PWRGD_PS_PWROK_FF,                  //  <Reg|SeqState|RO|0x0006|5>
							wPsuPwrFlt,                         //  <Reg|SeqState|RO|0x0006|4>
							FM_AUX_SW_EN,                       //  <Reg|SeqState|RO|0x0006|3>
							FM_P5V_EN,                          //  <Reg|SeqState|RO|0x0006|2>
							PWRGD_P3V3_FF,                      //  <Reg|SeqState|RO|0x0006|1>
							wMainPwrFlt                         //  <Reg|SeqState|RO|0x0006|0>
						}),
	.ivSMBusReg07       ({
							FM_PLD_CLKS_OE_N,                   //  <Reg|SeqState|RO|0x0007|7>
							1'b1,                               //  <Reg|SeqState|RO|0x0007|6>
							PWRGD_CPU1_PVDDQ_ABCD_FF,           //  <Reg|SeqState|RO|0x0007|5>
							PWRGD_CPU1_PVDDQ_EFGH_FF,           //  <Reg|SeqState|RO|0x0007|4>
							PWRGD_CPU2_PVDDQ_ABCD_FF,           //  <Reg|SeqState|RO|0x0007|3>
							PWRGD_CPU2_PVDDQ_EFGH_FF,           //  <Reg|SeqState|RO|0x0007|2>
							FM_PVPP_CPU1_EN,                    //  <Reg|SeqState|RO|0x0007|1>
							FM_PVPP_CPU2_EN                     //  <Reg|SeqState|RO|0x0007|0>
						}),
	.ivSMBusReg08       ({
							wDbgCpuSt_CPU1,                     //  <Reg|SeqState|RO|0x0008|7:4>
							wDbgCpuSt_CPU2                      //  <Reg|SeqState|RO|0x0008|3:0>
						}),
	.ivSMBusReg09       ( wvPOSTCodeLEDs ),                     //  <Reg|BIOSPOST|RO|0x0009|7:0> - BIOS POST Codes
	.ivSMBusReg0A       ( FPGA_MAJOR_REV ),                           //  <Reg|PLD Version|RO|0x000A|7:0> - CPLD1 Version
	.ivSMBusReg0B       ({
							FM_PS_PWROK_DLY_SEL_FF,             //  <Reg|SeqState|RO|0x000B|7>
							FM_DIS_PS_PWROK_DLY_FF,             //  <Reg|SeqState|RO|0x000B|6>
							FM_ADR_COMPLETE_FF,                 //  <Reg|SeqState|RO|0x000B|5>
							FM_PLD_PCH_DATA,                    //  <Reg|SeqState|RO|0x000B|4>
							FM_ADR_SMI_GPIO_N,                  //  <Reg|SeqState|RO|0x000B|3>
							FM_ADR_TRIGGER_N,                   //  <Reg|SeqState|RO|0x000B|2>
							FM_ADR_COMPLETE_DLY,                //  <Reg|SeqState|RO|0x000B|1>
							wPsuPwrFlt                          //  <Reg|SeqState|RO|0x000B|0>
						}),
	.ivSMBusReg0C       ({
							RST_PLTRST_N_FF,                    //  <Reg|SeqState|RO|0x000C|7>
							FM_CPU1_MEMHOT_IN,                  //  <Reg|SeqState|RO|0x000C|6>
							FM_CPU2_MEMHOT_IN,                  //  <Reg|SeqState|RO|0x000C|5>
							FM_CPU1_PROCHOT_LVC3_N,             //  <Reg|SeqState|RO|0x000C|4>
							FM_CPU2_PROCHOT_LVC3_N,             //  <Reg|SeqState|RO|0x000C|3>
							FM_SYS_THROTTLE_LVC3_PLD,           //  <Reg|SeqState|RO|0x000C|2>
							FM_THERMTRIP_DLY,                   //  <Reg|SeqState|RO|0x000C|1>
							wvEvAddr[9]                         //  <Reg|EvLoggerEvents|RO|0x000C|0> - Event Logger Events Count MSB
						  } ),
	.ivSMBusReg0D       ( wvEvAddr[8:1] ),                      //  <Reg|EvLoggerEvents|RO|0x000D|7:0> - Event Logger Events Count LSB
	.ivSMBusReg0E       (FPGA_MINOR_REV ),                       //  <Reg|CPLD1Version|RO|0x000E|7:0> - PLD Version Test number
	.ivSMBusReg0F       ({
							wFM_CPU1_THERMTRIP_N,               //  <Reg|SeqState|RO|0x000F|7>
							wFM_CPU2_THERMTRIP_N,               //  <Reg|SeqState|RO|0x000F|6>
							FM_CPU1_THERMTRIP_LVT3_PLD_N_FF,    //  <Reg|SeqState|RO|0x000F|5>
							FM_CPU2_THERMTRIP_LVT3_PLD_N_FF,    //  <Reg|SeqState|RO|0x000F|4>
							FM_MEM_THERM_EVENT_CPU1_LVT3_N_FF,  //  <Reg|SeqState|RO|0x000F|3>
							FM_MEM_THERM_EVENT_CPU2_LVT3_N_FF,  //  <Reg|SeqState|RO|0x000F|2>
							IRQ_SML1_PMBUS_PLD_ALERT_N_FF,      //  <Reg|SeqState|RO|0x000F|1>
							FM_PMBUS_ALERT_B_EN_FF              //  <Reg|SeqState|RO|0x000F|0>
						}),

	.ovSMBusReg30       ({
							wSmbSelLai                          //   <Reg|StepControl|RW|0x0010|7:0>
						}),

	// <Reg|EventLoggerStart|RO|0x1000|7:0>
	// <Reg|EventLoggerEnd|RO|0x1FFF|7:0>
	.ivEventsAddress    ( wvEvAddr ),
	.iEventsWE          ( wEvWE ),
	.ivEventsInData     ( wvEvData ),
	.iEvRst             ( !wRst_n )
);


//////////////////////////////////////////////////////////////////////////////////
// Event Logger
//////////////////////////////////////////////////////////////////////////////////
EventLogger mEventLogger
(
	.iClk                   ( iClk_2M ),
	.iRst                   ( !wRst_n ),
	.iSample                ( w1uSCE ),
	.ivInputs               ({
								RST_PLTRST_N_FF,            //31
								PWRGD_CPUPWRGD_FF,          //30
								PWRGD_SYS_PWROK,            //29
								PWRGD_PCH_PWROK,            //28

								PWRGD_PVCCSA_CPU2_FF,       //27
								PWRGD_PVCCIN_CPU2_FF,       //26
								PWRGD_VCCANA_PCIE_CPU2_FF,  //25
								PWRGD_P1V8_PCIE_CPU2_FF,    //24
								PWRGD_PVCCIO_CPU2_FF,       //23

								PWRGD_PVCCSA_CPU1_FF,       //22
								PWRGD_PVCCIN_CPU1_FF,       //21
								PWRGD_VCCANA_PCIE_CPU1_FF,  //20
								PWRGD_BIAS_P1V1_FF,         //19
								PWRGD_P1V8_PCIE_CPU1_FF,    //18
								wPWRGD_PVCCIO_CPU1,         //17

								PWRGD_CPU2_PVDDQ_ABCD_FF,   //16
								PWRGD_CPU1_PVDDQ_ABCD_FF,   //15

								FM_PLD_CLKS_OE_N,           //14

								FM_AUX_SW_EN,               //13
								PWRGD_P3V3_FF,              //12

								PWRGD_PS_PWROK_FF,          //11

								FM_BMC_ONCTL_N_LATCH,       //10
								FM_SLPS3_N_FF,              //9
								FM_SLPS4_N_FF,              //8
								//------------------

								RST_RSMRST_N,               //-7
								RST_SRST_BMC_PLD_N,         //-6

								PWRGD_P1V05_PCH_AUX_FF,     //-5
								PWRGD_P1V1_BMC_AUX_FF,      //-4

								PWRGD_P1V8_PCH_AUX_FF,      //3
								PWRGD_P3V3_AUX_FF,          // -2
								FM_SLP_SUS_RSM_RST_N_FF,    // - 1
								wSysOk                      // - 0

							}),
	.ovAddress              ( wvEvAddr ),
	.ovData                 ( wvEvData ),
	.oWE                    ( wEvWE )
);

wire wRST_DEDI_BUSY_PLD_N;

 SignalValidationDelay#
(
	.VALUE                  ( 1'b1 ),
	.TOTAL_BITS             ( 4'd6 ),
	.POL                    ( 1'b1 )
) mRSMRST_Delay_Dedi
(
	.iClk                   ( iClk_2M ),
	.iRst                   ( ~wRst_n),
	.iCE                    ( w10uSCE ),
	.ivMaxCnt               ( 6'd49 ),        //500us delay
	.iStart                 ( wRSMRST_N ),
	.oDone                  ( wRSMRST_Delay_Dedi )
);

SignalValidationDelay#
(
	.VALUE                  ( 1'b0 ),
	.TOTAL_BITS             ( 3'd2 ),
	.POL                    ( 1'b0 )
) mRST_DEDI_BUSY_PLD_N
(
	.iClk                   ( iClk_2M ),
	.iRst                   ( ~wRst_n),
	.iCE                    ( w1uSCE ),
	.ivMaxCnt               ( 3'd2 ),        //2us delay
	.iStart                 ( RST_DEDI_BUSY_PLD_N ),
	.oDone                  ( wRST_DEDI_BUSY_PLD_N )
);


//////////////////////////////////////////////////////////////////////////////////
// DEBUG GSX PORT - Communication for Debug (Secondary) PLD
//////////////////////////////////////////////////////////////////////////////////
wire [7:0] wGSX_From_DebugPLD;

GSX_Master #
(
	.TOTAL_OUTPUT_MODULES( 2'd3 )
) mGSX_Master
(
	.iClk(iClk_2M),         //% 2MHz Reference Clock
	.iCE(w5uSCE),           //% Chip enable to generate oSClock. 10uS to generate 100KHz SClock
	.iReset(wRst_n),        //% Input reset.

	.oSClock    (SGPIO_DEBUG_PLD_CLK),   	//% Output clock.
	.oSLoad     (SGPIO_DEBUG_PLD_LD_N),   	//% Output Last clock of a bit stream; begin a new bit stream on the next clock.
	.oSDataOut  (SGPIO_DEBUG_PLD_DOUT),   	//% Input serial data bit stream.
	.iSDataIn   (SGPIO_DEBUG_PLD_DIN),   	//% Output serial data bit stream.
	.ovDataIn( {
					//Third Byte
					wGSX_From_DebugPLD[7:0],			//8		23:16 - Spare from Debug (0xAA)

					// Second Byte
					FPGA_REV_Minor_DebugPLD,           	// 8    15-8

					// First Byte
					FPGA_REV_Major_DebugPLD          	// 8    0-7
				} ),     		//% Data receive vector. Master receives using DataIn. At Modular PPO baseboard, no data is pretended to be received from Global PLD
	.ivDataOut( {	//Debug PLD is not intended to receive data from Main PLD, however misc data is set to test
					8'h80,  	// SGPIO [23:16]      - Third byte
					8'h86,  	// SGPIO [15:8]       - Second Byte
					8'hAA   	// SGPIO [7:0]        - First Byte
				} )     //% Data transmit vector. Master transmits using DataOut
);


`ifdef dedicated_debug_logic
//////////////////////////////////////////////////////////////////////////////////
//SMBus registers module - Dedicated Debug Port
//////////////////////////////////////////////////////////////////////////////////
wire wDedicatedFilteredSDA, wDedicatedFilteredSCL;

//% SDA Filter
GlitchFilter #
(
	.TOTAL_STAGES( 2'd3 )
) mSDAGlitchFilter_Dedicated
(
	.iClk                   ( iClk_2M ),
	.iRst                   ( !wRst_n ),
	.iCE                    ( 1'b1 ),
	.iSignal                ( SMB_DEBUG_PLD_SDA ),
	.oGlitchlessSignal      ( wDedicatedFilteredSDA )
);
//
//% SCL Filter
//
GlitchFilter #
(
	.TOTAL_STAGES( 2'd3 )
) mSCLGlitchFilter_Dedicated
(
	.iClk                   ( iClk_2M ),
	.iRst                   ( !wRst_n ),
	.iCE                    ( 1'b1 ),
	.iSignal                ( SMB_DEBUG_PLD_SCL ),
	.oGlitchlessSignal      ( wDedicatedFilteredSCL )
);

//% SMBus registers module
IICRegs#
(
	.MODULE_ADDRESS ( 7'h17 )
)mIICRegs_Dedicated
(
	.iClk               ( iClk_2M ),
	.iRst               ( !wRst_n),
	.iSCL               ( wDedicatedFilteredSCL ),
	.iSDA               ( wDedicatedFilteredSDA ),
	.onSDAOE            ( oSMB_DEBUG_PLD_SDA_OE ),

	.ivSMBusReg00       ({
							4'b0000,							//  <Reg|SeqState|RO|0x0000|7:4>
							wDbgMstSt7Seg						//  <Reg|SeqState|RO|0x0000|3:0> - Current power sequencer state
						}),
	.ivSMBusReg01       ({
							wCPUMismatch,         				//  <Reg|SeqState|RO|0x0001|7>
							FM_CPU1_INTR_PRSNT,   				//  <Reg|SeqState|RO|0x0001|6>
							FM_CPU1_SKTOCC_LVT3_N,				//  <Reg|SeqState|RO|0x0001|5>
							FM_CPU1_PROC_ID1,     				//  <Reg|SeqState|RO|0x0001|4>
							FM_CPU1_PROC_ID0,     				//  <Reg|SeqState|RO|0x0001|3>
							FM_CPU1_PKGID2,       				//  <Reg|SeqState|RO|0x0001|2>
							FM_CPU1_PKGID1,       				//  <Reg|SeqState|RO|0x0001|1>
							FM_CPU1_PKGID0        				//  <Reg|SeqState|RO|0x0001|0>
						}),
	.ivSMBusReg02       ({
							wSysOk,               				//  <Reg|SeqState|RO|0x0002|7>
							FM_CPU2_INTR_PRSNT,   				//  <Reg|SeqState|RO|0x0002|6>
							FM_CPU2_SKTOCC_LVT3_N,				//  <Reg|SeqState|RO|0x0002|5>
							FM_CPU2_PROC_ID1,     				//  <Reg|SeqState|RO|0x0002|4>
							FM_CPU2_PROC_ID0,     				//  <Reg|SeqState|RO|0x0002|3>
							FM_CPU2_PKGID2,       				//  <Reg|SeqState|RO|0x0002|2>
							FM_CPU2_PKGID1,       				//  <Reg|SeqState|RO|0x0002|1>
							FM_CPU2_PKGID0        				//  <Reg|SeqState|RO|0x0002|0>
						}),
	.ivSMBusReg03       ({
							1'b1,                 				//  <Reg|SeqState|RO|0x0003|7>
							FM_BMC_ONCTL_N_LATCH, 				//  <Reg|SeqState|RO|0x0003|6>
							PWRGD_P3V3_AUX_FF,    				//  <Reg|SeqState|RO|0x0003|5>
							PWRGD_P1V1_BMC_AUX_FF,				//  <Reg|SeqState|RO|0x0003|4>
							FM_P2V5_BMC_EN,       				//  <Reg|SeqState|RO|0x0003|3>
							RST_SRST_BMC_PLD_N,   				//  <Reg|SeqState|RO|0x0003|2>
							wBmcPwrgd,            				//  <Reg|SeqState|RO|0x0003|1>
							wBmcPwrFlt            				//  <Reg|SeqState|RO|0x0003|0>
						}),
	.ivSMBusReg04       ({
							wValidForcePowerOn,     			//  <Reg|SeqState|RO|0x0004|7>
							FM_PCH_PRSNT_N,         			//  <Reg|SeqState|RO|0x0004|6>
							FM_SLP_SUS_RSM_RST_N_FF,			//  <Reg|SeqState|RO|0x0004|5>
							RST_RSMRST_N,           			//  <Reg|SeqState|RO|0x0004|4>
							FM_SLPS4_N_FF,          			//  <Reg|SeqState|RO|0x0004|3>
							FM_SLPS3_N_FF,          			//  <Reg|SeqState|RO|0x0004|2>
							PWRGD_PCH_PWROK,        			//  <Reg|SeqState|RO|0x0004|1>
							PWRGD_SYS_PWROK         			//  <Reg|SeqState|RO|0x0004|0>
						}),
	.ivSMBusReg05       ({
							wGoOutFltSt,           				//  <Reg|SeqState|RO|0x0005|7>
							PWRGD_P1V8_PCH_AUX_FF, 				//  <Reg|SeqState|RO|0x0005|6>
							PWRGD_P1V05_PCH_AUX_FF,				//  <Reg|SeqState|RO|0x0005|5>
							FM_PCH_P1V8_AUX_EN,    				//  <Reg|SeqState|RO|0x0005|4>
							wPchPwrFltP1V05,       				//  <Reg|SeqState|RO|0x0005|3>
							wPchPwrFltP1V8,        				//  <Reg|SeqState|RO|0x0005|2>
							wPchPwrgd,             				//  <Reg|SeqState|RO|0x0005|1>
							wPchPwrFlt             				//  <Reg|SeqState|RO|0x0005|0>
						}),
	.ivSMBusReg06       ({
							wPwrEn,           					//  <Reg|SeqState|RO|0x0006|7>
							FM_PS_EN,         					//  <Reg|SeqState|RO|0x0006|6>
							PWRGD_PS_PWROK_FF,					//  <Reg|SeqState|RO|0x0006|5>
							wPsuPwrFlt,       					//  <Reg|SeqState|RO|0x0006|4>
							FM_AUX_SW_EN,     					//  <Reg|SeqState|RO|0x0006|3>
							FM_P5V_EN,        					//  <Reg|SeqState|RO|0x0006|2>
							PWRGD_P3V3_FF,    					//  <Reg|SeqState|RO|0x0006|1>
							wMainPwrFlt       					//  <Reg|SeqState|RO|0x0006|0>
						}),
	.ivSMBusReg07       ({
							FM_PLD_CLKS_OE_N,        			//  <Reg|SeqState|RO|0x0007|7>
							1'b1,                    			//  <Reg|SeqState|RO|0x0007|6>
							PWRGD_CPU1_PVDDQ_ABCD_FF,			//  <Reg|SeqState|RO|0x0007|5>
							PWRGD_CPU1_PVDDQ_EFGH_FF,			//  <Reg|SeqState|RO|0x0007|4>
							PWRGD_CPU2_PVDDQ_ABCD_FF,			//  <Reg|SeqState|RO|0x0007|3>
							PWRGD_CPU2_PVDDQ_EFGH_FF,			//  <Reg|SeqState|RO|0x0007|2>
							FM_PVPP_CPU1_EN,         			//  <Reg|SeqState|RO|0x0007|1>
							FM_PVPP_CPU2_EN          			//  <Reg|SeqState|RO|0x0007|0>
						}),
	.ivSMBusReg08       ({
							wDbgCpuSt_CPU1,						//  <Reg|SeqState|RO|0x0008|7:4>
							wDbgCpuSt_CPU2 						//  <Reg|SeqState|RO|0x0008|3:0>
						}),
	.ivSMBusReg09       ( wvPOSTCodeLEDs ),						//  <Reg|BIOSPOST|RO|0x0009|7:0> - BIOS POST Codes
	.ivSMBusReg0A       ( FPGA_MAJOR_REV ),   					//  <Reg|PLD Version|RO|0x000A|7:0> - CPLD1 Version
	.ivSMBusReg0B       ({
							FM_PS_PWROK_DLY_SEL_FF,				//  <Reg|SeqState|RO|0x000B|7>
							FM_DIS_PS_PWROK_DLY_FF,				//  <Reg|SeqState|RO|0x000B|6>
							FM_ADR_COMPLETE_FF,    				//  <Reg|SeqState|RO|0x000B|5>
							FM_PLD_PCH_DATA,       				//  <Reg|SeqState|RO|0x000B|4>
							FM_ADR_SMI_GPIO_N,     				//  <Reg|SeqState|RO|0x000B|3>
							FM_ADR_TRIGGER_N,      				//  <Reg|SeqState|RO|0x000B|2>
							FM_ADR_COMPLETE_DLY,   				//  <Reg|SeqState|RO|0x000B|1>
							wPsuPwrFlt             				//  <Reg|SeqState|RO|0x000B|0>
						}),
	.ivSMBusReg0C       ({
							RST_PLTRST_N_FF,         			//  <Reg|SeqState|RO|0x000C|7>
							FM_CPU1_MEMHOT_IN,       			//  <Reg|SeqState|RO|0x000C|6>
							FM_CPU2_MEMHOT_IN,       			//  <Reg|SeqState|RO|0x000C|5>
							FM_CPU1_PROCHOT_LVC3_N,  			//  <Reg|SeqState|RO|0x000C|4>
							FM_CPU2_PROCHOT_LVC3_N,  			//  <Reg|SeqState|RO|0x000C|3>
							FM_SYS_THROTTLE_LVC3_PLD,			//  <Reg|SeqState|RO|0x000C|2>
							FM_THERMTRIP_DLY,        			//  <Reg|SeqState|RO|0x000C|1>
							wvEvAddr[9]              			//  <Reg|EvLoggerEvents|RO|0x000C|0> - Event Logger Events Count MSB
						  } ),
	.ivSMBusReg0D       ( wvEvAddr[8:1] ),                      //  <Reg|EvLoggerEvents|RO|0x000D|7:0> - Event Logger Events Count LSB
	.ivSMBusReg0E       ( FPGA_MINOR_REV ),                    	//  <Reg|CPLD1Version|RO|0x000E|7:0> - PLD Version Test number
	.ivSMBusReg0F       ({
							wFM_CPU1_THERMTRIP_N,               //  <Reg|SeqState|RO|0x000F|7>
							wFM_CPU2_THERMTRIP_N,               //  <Reg|SeqState|RO|0x000F|6>
							FM_CPU1_THERMTRIP_LVT3_PLD_N_FF,    //  <Reg|SeqState|RO|0x000F|5>
							FM_CPU2_THERMTRIP_LVT3_PLD_N_FF,    //  <Reg|SeqState|RO|0x000F|4>
							FM_MEM_THERM_EVENT_CPU1_LVT3_N_FF,  //  <Reg|SeqState|RO|0x000F|3>
							FM_MEM_THERM_EVENT_CPU2_LVT3_N_FF,  //  <Reg|SeqState|RO|0x000F|2>
							IRQ_SML1_PMBUS_PLD_ALERT_N_FF,      //  <Reg|SeqState|RO|0x000F|1>
							FM_PMBUS_ALERT_B_EN_FF              //  <Reg|SeqState|RO|0x000F|0>
						}),
	.ivSMBusReg10       ({
							FM_P1V1_EN,
							FM_P1V8_PCIE_CPU1_EN,
							FM_PVCCANA_CPU1_EN,
							FM_PVCCIN_CPU1_EN,
							FM_PVCCIO_CPU1_EN,
							FM_PVCCSA_CPU1_EN,
							FM_CPU1_FIVR_FAULT_LVT3,
							1'b1
						}),
	.ivSMBusReg11       ({
							PWRGD_BIAS_P1V1,
							PWRGD_P1V8_PCIE_CPU1,
							PWRGD_VCCANA_PCIE_CPU1,
							PWRGD_PVCCIN_CPU1,
							PWRGD_PVCCIO_CPU1,
							PWRGD_PVCCSA_CPU1,
							PWRGD_CPU1_LVC3,
							1'b1
						}),
	.ivSMBusReg12       ({
							FM_PVCCIN_CPU1_PWR_IN_ALERT_N,
							IRQ_PVCCIN_CPU1_VRHOT_LVC3_N,
							IRQ_PVDDQ_ABCD_CPU1_VRHOT_LVC3_N,
							IRQ_PVDDQ_EFGH_CPU1_VRHOT_LVC3_N,
							FM_CPU1_MEMTRIP_N,
							wFM_CPU1_THERMTRIP_N,
							FM_MEM_THERM_EVENT_CPU1_LVT3_N,
							RST_CPU1_LVC3_N
						}),
	.ivSMBusReg13       ({
							wCpuPwrgd_CPU1,
							wCpuPwrFlt_CPU1,
							wPWRGD_PVCCIO_CPU1,
							wCpuPwrFltVCCIO_CPU1,
							wCpuPwrFltP1V8_PCIE_CPU1,
							wCpuPwrFltVCCANA_CPU1,
							wCpuPwrFltVCCIN_CPU1,
							wCpuPwrFltVCCSA_CPU1
						}),
	.ivSMBusReg14       ({
							wMemPwrFltVDDQ_CPU1_ABCD,
							wMemPwrFltVDDQ_CPU1_EFHG,
							wMemPwrFlt_CPU1,
							wMemPwrgd_CPU1,
							1'b1,
							1'b1,
							1'b1,
							1'b1
						}),
	.ivSMBusReg15       ({
							FM_P1V8_PCIE_CPU2_EN,
							FM_PVCCANA_CPU2_EN,
							FM_PVCCIN_CPU2_EN,
							FM_PVCCIO_CPU2_EN,
							FM_PVCCSA_CPU2_EN,
							FM_CPU2_FIVR_FAULT_LVT3,
							1'b1,
							1'b1
						}),
	.ivSMBusReg16       ({
							PWRGD_P1V8_PCIE_CPU2,
							PWRGD_VCCANA_PCIE_CPU2,
							PWRGD_PVCCIN_CPU2,
							PWRGD_PVCCIO_CPU2,
							PWRGD_PVCCSA_CPU2,
							PWRGD_CPU2_LVC3,
							1'b1,
							1'b1
						}),
	.ivSMBusReg17       ({
							FM_PVCCIN_CPU2_PWR_IN_ALERT_N,
							IRQ_PVCCIN_CPU2_VRHOT_LVC3_N,
							IRQ_PVDDQ_ABCD_CPU2_VRHOT_LVC3_N,
							IRQ_PVDDQ_EFGH_CPU2_VRHOT_LVC3_N,
							FM_CPU2_MEMTRIP_N,
							wFM_CPU2_THERMTRIP_N,
							FM_MEM_THERM_EVENT_CPU2_LVT3_N,
							RST_CPU2_LVC3_N
						}),
	.ivSMBusReg18       ({
							wCpuPwrgd_CPU2,
							wCpuPwrFlt_CPU2,
							wFM_PVCCIO_CPU2_EN,
							wCpuPwrFltVCCIO_CPU2,
							wCpuPwrFltP1V8_PCIE_CPU2,
							wCpuPwrFltVCCANA_CPU2,
							wCpuPwrFltVCCIN_CPU2,
							wCpuPwrFltVCCSA_CPU2
						}),
	.ivSMBusReg19       ({
							wMemPwrFltVDDQ_CPU2_ABCD,
							wMemPwrFltVDDQ_CPU2_EFHG,
							wMemPwrFlt_CPU2,
							wMemPwrgd_CPU2,
							1'b1,
							1'b1,
							1'b1,
							1'b1
						}),
	.ivSMBusReg1A       ({
							FM_RST_PERST_BIT0,
							FM_RST_PERST_BIT1,
							FM_RST_PERST_BIT2,
							RST_PCIE_PERST0_N,
							RST_PCIE_PERST1_N,
							RST_PCIE_PERST2_N,
							RST_PLTRST_B_N,
							PWRGD_CPUPWRGD
						}),
	.ivSMBusReg1B       ({
							RST_PLTRST_N,
							FM_CPU_CATERR_DLY_LVT3_N,
							FM_CPU_CATERR_PLD_LVT3_N,
							FM_PCH_ESPI_MUX_SEL,
							PWRGD_DRAMPWRGD_CPU,
							FM_THROTTLE_N,
							DBP_POWER_BTN_N,
							DBP_SYSPWROK
						}),
	.ivSMBusReg1C       ({
							FM_PFR_MUX_OE_CTL_PLD,
							RST_DEDI_BUSY_PLD_N,
							1'b0,
							FM_CPU_BCLK5_OE_R_N,
							FM_PLD_CLKS_OE_N,
							FM_P5V_EN,
							FM_AUX_SW_EN,
							FP_LED_FAN_FAULT_PWRSTBY_PLD_N
						}),
	.ivSMBusReg1D       ({
							wPwrEn,
							wPsuPwrEn,
							wFM_P5V_EN,
							wMainVRPwrEn,
							wFM_AUX_SW_EN,
							wMemPwrEn,
							wCpuPwrEn,
							wP3v3PwrFlt
						}),
	.ivSMBusReg1E       ({
							wPchPwrFltP1V8,
							wPchPwrFltP1V05,
							wPchPwrFlt,
							wBmcPwrFlt,
							wPsuPwrFlt,
							wMainPwrFlt,
							wMemPwrFlt,
							wCpuPwrFlt
						}),
	.ivSMBusReg1F       ({
							wPsuPwrgd,
							wPchPwrgd,
							wBmcPwrgd,
							wMainVRPwrgd,
							wMemPwrgd,
							wCpuPwrgd,
							wFault,
							wTimeout
						}),

	.ivSMBusReg20       ({
							FPGA_REV_Major_DebugPLD
						}),//  <Reg|MiscVal|RO|0x0020|7:0>
	.ivSMBusReg21       ({
							FPGA_REV_Minor_DebugPLD
						}),//  <Reg|MiscVal|RO|0x0021|7:0>
	.ivSMBusReg22       ({
							7'd0,
							wDebugPLD_Valid
						}),//  <Reg|MiscVal|RO|0x0022|7:0>

	.ivSMBusReg23       ( 8'hAA ),          		//  <Reg|MiscVal|RO|0x0023|7:0>
	.ivSMBusReg24       ( 8'h24 ),          		//  <Reg|MiscVal|RO|0x0024|7:0>
	.ivSMBusReg25       ( 8'hAA ),          		//  <Reg|MiscVal|RO|0x0025|7:0>
	.ivSMBusReg26       ( 8'h26 ),          		//  <Reg|MiscVal|RO|0x0026|7:0>
	.ivSMBusReg27       ( 8'hAA ),          		//  <Reg|MiscVal|RO|0x0027|7:0>
	.ivSMBusReg28       ( 8'h28 ),          		//  <Reg|MiscVal|RO|0x0028|7:0>
	.ivSMBusReg29       ( 8'hAA ),          		//  <Reg|MiscVal|RO|0x0029|7:0>
	.ivSMBusReg2A       ( 8'h2A ),          		//  <Reg|MiscVal|RO|0x002A|7:0>
	.ivSMBusReg2B       ( 8'hAA ),          		//  <Reg|MiscVal|RO|0x002B|7:0>
	.ivSMBusReg2C       ( 8'h2C ),          		//  <Reg|MiscVal|RO|0x002C|7:0>
	.ivSMBusReg2D       ( 8'hAA ),          		//  <Reg|MiscVal|RO|0x002D|7:0>
	.ivSMBusReg2E       ( 8'h2E ),          		//  <Reg|MiscVal|RO|0x002E|7:0>
	.ivSMBusReg2F       ( 8'hAA )                 	//  <Reg|MiscVal|RO|0x002F|7:0>
);
`else
	assign oSMB_DEBUG_PLD_SDA_OE = HIGH;
`endif

endmodule

Файл PPSampleApp_intel123.zip

Исходники утилиты неизвестного назначения на C++ для VS2013. Пароль архива «intel123».

Файл R5MR_DT_Firmware_Release_(8C2C17_8C1C12).zip

Исходники прошивки какого-то xDSL маршрутизатора Intel. Часть кода на ASM.

Файл TGL_3175_01_282_Engineering_Release.zip

Исходники BIOS, кодов инициализации, Client Silicon и подобного для процессоров Tiger Lake.

Файл tgl_bios_ww17_2020.zip

Несколько версий бинарников для сборки BIOS Tiger Lake.

Файл TGL_V2527_10_IPCM_Sample_Code_V1.0.0.zip

Исходники драйвера IPCM Tiger Lake для интеграции в свой BIOS.

Файл ucodeupdatecapsule_0x30_0x31.zip

Обновление микрокода для неизвестного процессора. Бинарники для включения в общий пакет обновления BIOS. Исходников микрокода мы никогда не увидим.

Файл wav_fw_src_06.01.00_er7.87_20191226040022.zip

Похоже на исходники прошивки интеловского маршрутизатора.

Файл WW04'20_Ext_RKL_S_VP_PPR.zip

Библиотека моделей для эмуляции процессоров Rocket Lake S с описанием.

Анализ данных из последнего слива Intel - 24

Файл WW18'20_Ext_RKL_S_VP_PPR.zip

Обновление моделей для Rocket Lake S.

Файл WW11'20_Ext_TGL_H_VP_PPR.zip

То же самое для Tiger Lake H.

Файл WW18'20_Ext_ADL_S_VP_PPR.zip

То же для Alder Lake S.

Анализ данных из последнего слива Intel - 25


Позже было небольшое дополнение к сливу.

Файл Apollo Lake Intel® TXE 3.1.75.2351_MR (probably incomplete).zip

Инструкции, утилита и бинарный файл для сборки прошивки Intel TXE OEM-разработчками.

Анализ данных из последнего слива Intel - 26

Файл APS_Software.zip

Объёмный дистрибутив программы Intel Automated Power Switch. Из описания можно узнать, что она предназначена для всестороннего автоматизированного тестирования p-states (регулирование напряжения и частоты в зависимости от нагрузки) мобильных и настольных систем. Приложена документация и инструкция по адаптированию тестов OEM-разработчиками для своих нужд.

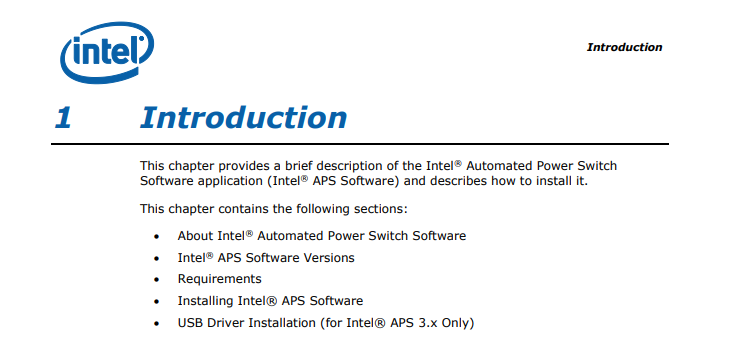

Анализ данных из последнего слива Intel - 27

Файл Certificates.zip

Тут лежат сертификаты для беспроводного приёмника HDCP.

Анализ данных из последнего слива Intel - 28

Не могу представить сценариев их неправомерного использования. Возможно кто-то подскажет в комментариях.

Файл tigerisland-rev1.zip

Электросхемы, диаграммы и список компонентов прототипа ноутбука на Tiger Lake.

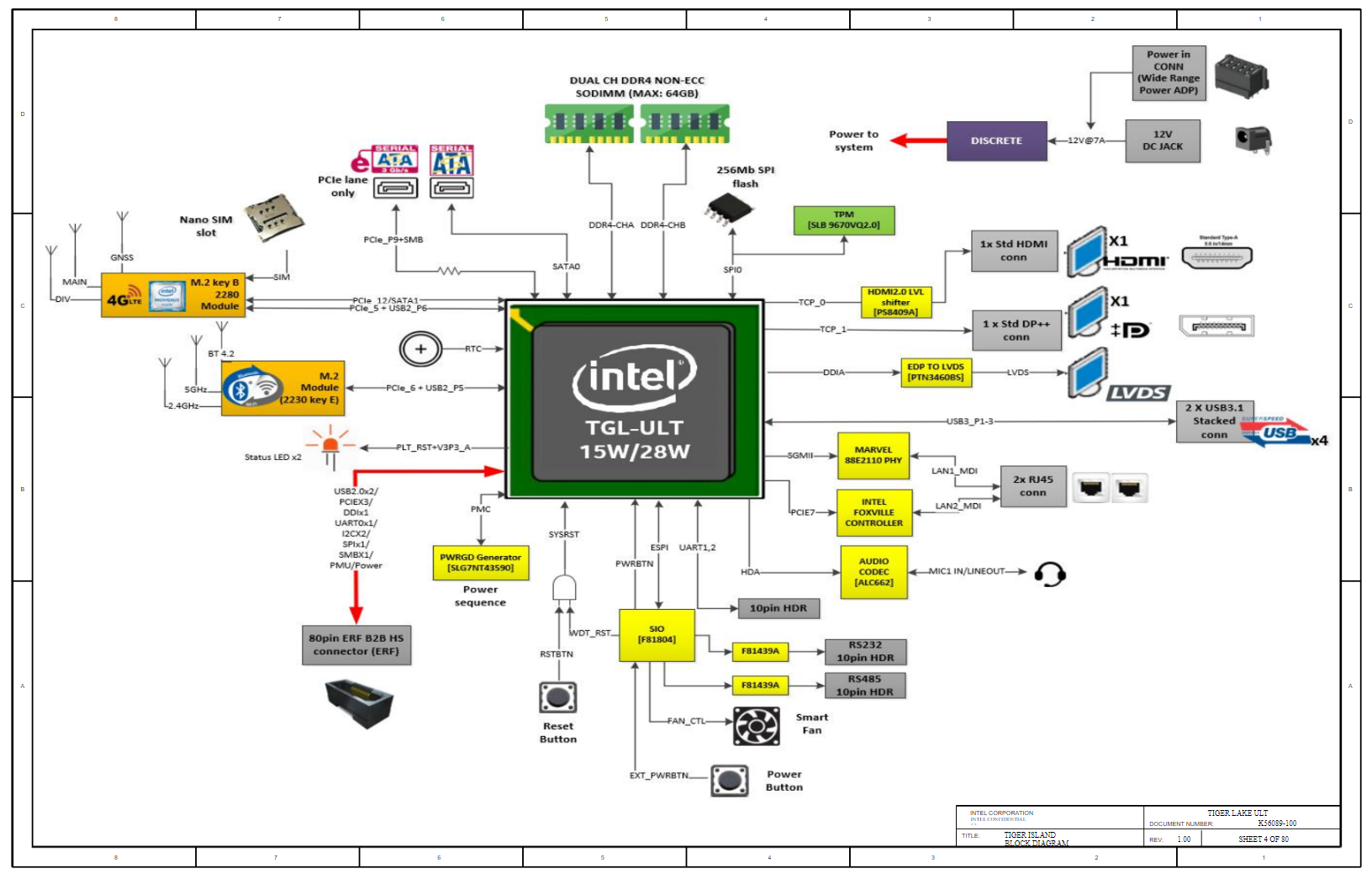

Анализ данных из последнего слива Intel - 29

Файл Lakefield_Pets.zip

Дистрибутив и документация программы Intel Platform Enablement Test Suite. Ещё одно приложение для автоматизированного тестирования Intel ME для платформы Lakefield.

Вот и всё.

Подписывайтесь на канал, ставьте лайки, присылайте ваши донаты.

Автор: Kircore

Источник


* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
