Пилотируемая посадка космического аппаратаВсем доброго времени суток, насыщенным у нас выдался прошлый месяц. Сначала старт корабля «Союз ТМА-11М», потом спуск «Союза ТМА-09М», и на десерт, старт корабля «Прогресс М-21М» по 4-х суточной схеме стыковки со сближением с МКС на 2-ые сутки полета на очень небольшое расстояние. Так как основная моя работа это обеспечение спусков космических аппаратов, в этой статье я расскажу об особенностях организации завершения пилотируемых программ на примере крайней посадки (“олимпийского” Союза ТМА-09М).

Введение

Сразу стоит оговориться, что организация пилотируемого полета довольно сильно отличается от беспилотных миссий, но в любом случае все работы по проведению динамических операций в космосе можно разделить на два этапа: проектный и оперативный, только в случае пилотируемых миссий эти этапы, как правило, занимают значительно больше времени. В этой статье я буду в основном затрагивать оперативную часть, так как работы по баллистическому проектированию спуска ведутся непрерывно и включают в себя различные исследования по оптимизации всевозможных факторов, влияющих на безопасность и комфорт экипажа при посадке. Итак, начнем.

За 40 суток

Проводятся первые прикидочные расчеты спуска с целью определения районов посадки. Зачем это делается? В настоящее время штатный управляемый спуск российских кораблей может производиться только в 13 фиксированных районов посадки, расположенных в республике Казахстан. Этот факт накладывает массу ограничений, связанных в первую очередь с необходимостью предварительного согласования с нашими иностранными партнерами всех динамических операций. Основные сложности возникают при посадке осенью и весной – это связано с сельскохозяйственными работами в районах посадки. Этот факт необходимо учитывать, ведь кроме обеспечения безопасности экипажа, необходимо также обеспечивать безопасность местного населения и поисково-спасательной службы (ПСС). Помимо штатных районов посадки, существуют еще области посадки при срыве на баллистический спуск, которые также должны быть пригодны для приземления.

За 10 суток

Уточняются предварительные расчеты по траекториям спуска с учетом последних данных о текущей орбите МКС и характеристиках пристыкованного корабля. Дело в том, что с момента старта до спуска проходит достаточно большой промежуток времени, и массо-центровочные характеристики аппарата меняются, кроме того, большой вклад вносит тот факт, что вместе с космонавтами на Землю возвращаются полезные грузы со станции, которые могут существенно изменить положение центра масс спускаемого аппарата. Тут необходимо пояснить, почему это важно: форма космического корабля «Союз» — напоминает фару, т.е. никаких аэродинамических органов управления у него нет, но для получения необходимой точности посадки необходимо осуществлять управление траекторией в атмосфере. Для этого в «Союзе» предусмотрена газодинамическая система управления, но она не способна компенсировать все отклонения от номинальной траектории, поэтому в конструкцию аппарата искусственно добавляется лишний балансировочный груз, цель которого сместить центр давления из центра масс, что позволит управлять траекторией спуска, переворачиваясь по крену. Уточненные данные по основной и резервной схемам отправляются в ПСС. По этим данным производится облет всех расчетных точек и выносится заключение о возможности приземления в эти районы.

За 1 сутки

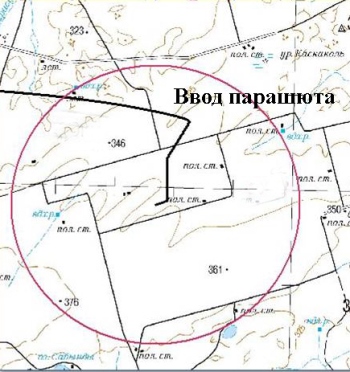

Окончательно уточняется траектория спуска с учетом последних измерений положения МКС, а также прогноза ветровой обстановки в основном и резервных районах посадки. Это необходимо делать из-за того что на высоте порядка 10км раскрывается парашютная система. К этому моменту времени система управления спуском уже сделала свою работу и никак скорректировать траекторию не может. По-сути, на аппарат действует только ветровой снос, который нельзя не учитывать. На рисунке ниже показан один из вариантов моделирования ветрового сноса. Как видно после ввода парашюта траектория сильно меняется. Ветровой снос иногда может составлять до 80% от допустимого радиуса круга рассеивания, поэтому точность метеопрогноза очень важна.

Пилотируемая посадка космического аппарата

В сутки спуска:
В обеспечении спуска космического аппарата на землю кроме баллистической и поисково-спасательной службы участвует еще много подразделений таких как:

  • служба управления транспортными кораблями;
  • служба управления МКС;
  • служба, отвечающая за здоровье экипажа;
  • телеметрическая и командная службы и др.

Только после доклада о готовности всех служб, руководителями полета может быть принято решение о проведении спуска по намеченной программе.
После этого происходит закрытие переходного люка и расстыковка корабля от станции. За проведение расстыковки отвечает отдельная служба. Тут необходимо заранее рассчитать направление расстыковки, а также импульс, который необходимо приложить к аппарату, чтобы не допустить столкновение со станцией. При расчете траектории спуска схема расстыковки также учитывается. После расстыковки корабля еще есть некоторое время до включения тормозного двигателя. В это время происходит проверка всего оборудования, проводятся траекторные измерения, и уточняется точка посадки. Это последний момент, когда еще что-то можно уточнить. Затем включается тормозной двигатель. Это один из самых важных этапов спуска, поэтому он контролируется постоянно. Такие меры необходимы для того, чтобы в случае нештатной ситуации понять по какому сценарию идти дальше. При штатной отработке импульса через некоторое время происходит разделение отсеков корабля (спускаемый аппарат отделяется от бытового и приборно-агрегатного отсеков, которые затем сгорают в атмосфере). Если при входе в атмосферу система управления спуском решает, что она не в состоянии обеспечить приземление спускаемого аппарата в точке с требуемыми координатами, то корабль «срывается» в баллистический спуск. Так как это все происходит уже в плазме (нет радиосвязи), то установить по какой траектории движется аппарат можно только после возобновления радиосвязи. Если произошел срыв на баллистический спуск, необходимо быстро уточнить предполагаемую точку посадки и передать ее поисково-спасательной службе. В случае же штатного управляемого спуска корабль еще в полете начинают «вести» специалисты ПСС и мы можем увидеть в прямом эфире спуск аппарата на парашюте и даже, если повезет, работу двигателей мягкой посадки (как на рисунке).

Пилотируемая посадка космического аппарата

После этого уже можно всех поздравлять, кричать ура, открывать шампанское, обниматься и т.д. Официально баллистическая работа завершается только после получения GPS координат точки посадки. Это нужно для послеполетной оценки промаха, по которому можно оценить качество нашей работы.
Фотографии взяты с сайта: www.mcc.rsa.ru/

Автор: aykSpace
