23 реинкарнации лазера, которые нас окружают в повседневной жизни

в 11:21, , рубрики: биофотоника, Блог компании Leader-ID, лазеры, Научно-популярное

Под катом — научно-популярная лекция о современном применении лазеров и принципах работы лазерных устройств, тех самых, которые помогают победить рак и идентифицировать коронавирус, определять строение тканей, передавать данные и строить города, сводить татуировки и делать мышей счастливыми.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 1

Ну и, надеюсь, вы уже видели самую большую в мире лазерную установку длиной 130 метров, установленную в Сарове в ВНИИЭФ. Она предназначена в том числе для изучения термоядерного(!) синтеза.

Эта статья — расшифровка лекции Дмитрия Артемьева, старшего преподавателя кафедры лазерных и биотехнических систем Самарского университета и м.н.с. научно-исследовательской лаборатории «Фотоника». Дмитрий прочитал эту лекцию в нашей самарской Точке кипения прямо перед введением режима всеобщей самоизоляции.

Что такое свет

Для полноты картины начнем с азов. Из курса физики известно, что свет — это электромагнитная волна или поток фотонов. Поскольку одна из характеристик электромагнитных волн — длина волны, под светом (излучением) мы будем подразумевать электромагнитную волну длиной от 1 нанометра до нескольких сантиметров. Таким образом, наше определение покрывает диапазон от рентгеновского до инфракрасного излучения.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 2

Видимый для нашего глаза диапазон занимает очень маленький интервал, порядка 300 нанометров.

Если говорить про диковинные диапазоны, такие, как рентгеновские, то, например, в прошлом году создание лазера на свободных электронах, который работает в рентгеновском диапазоне, стало одной из главных тем и было номинировано на Нобелевскую премию по физике. Интересно, что победитель в этой номинации тоже был связан с лазерной техникой: премию присудили за создание сверхкоротких и сверхмощных импульсов. Кстати, часть исследований проводили в России, в Нижегородском институте общей физики.

Чем лазер отличается от обычной лампочки

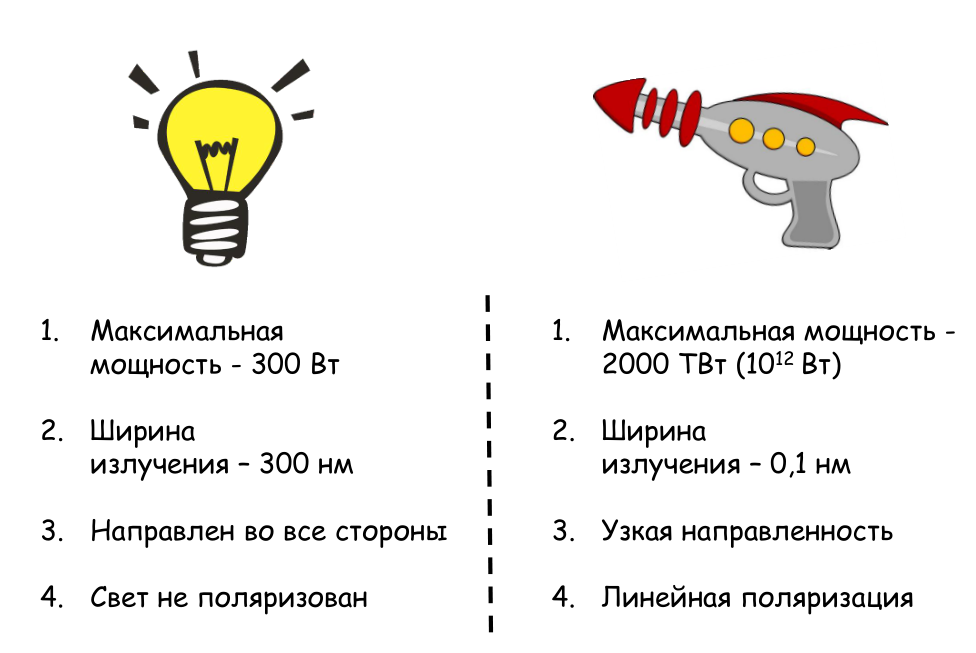

На картинке — сравнение основных характеристик. Особо отметим, что максимальная мощность лазера многократно выше мощности источников, которые применяются в лампах. Но не каждому лазеру это нужно: часто для применения достаточно долей ватта, милливатта или микроватта, чтобы получить просто какое-то определенное излучение.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 3

Вспомним, что ширина видимого диапазона излучения — порядка 400 нанометров. Примерно такой же по ширине спектр имеет лампа накаливания, поэтому при перемешивании цветов мы видим белый свет. В свою очередь, ширина диапазона лазера может составлять 0,1 нанометра. Это уникальное свойство лазера используется при проведении некоторых спектральных исследований и точных прецизионных измерений.

Если посветить лазерной указкой из одной стороны комнаты в другую, мы увидим на противоположной стене лишь небольшое пятно, демонстрирующее узкую направленность излучения и малую расходимость пучка лазера. А у лампы дневного света или накаливания излучение практически изотропно, т.е. направлено во все стороны.

У естественного света отсутствует определенная направленность вектора электрического поля, это означает, что свет не поляризован. То есть у света обычной лампочки вектор E (напряженность) направлен в различные стороны. В случае лазерного излучения вектор E имеет определенное направление, колебания происходят в одной плоскости. Такая поляризация тоже делает лазерное излучение в какой-то степени уникальным.

Физика процесса

Лазер изобрели в конце 50-х прошлого столетия. В 1964 году за открытие лазерного излучения американец Чарльз Таунс и советские ученые Александр Михайлович Прохоров и Николай Геннадьевич Басов получили Нобелевскую премию. Причем Прохоров и Басов открыли не лазер, не усиление света, а усиление излучения микроволнового диапазона, так называемый мазер.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 4

Лазер — аббревиатура из пяти латинских букв: Light Amplification by Simulated Emission of Radiation. В переводе с английского это означает «усиление света под действием вынужденного излучения». Ниже представлены три диаграммы. Сначала, чтобы произошло излучение, необходимо, чтобы электрон или частица перешли в возбужденное состояние. Для этого частица должна получить энергию. После этого она перейдет на более высокий энергетический уровень.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 5

Дальше возможны два сценария. Если частица случайным образом перейдет на более низкие энергетические уровни, то мы получим спонтанное излучение. Однако если на частицу, находящуюся на верхнем энергетическом уровне, воздействовать определенным фотоном, то есть направить на нее свет определенной длины волны, то произойдет уже вынужденное излучение. И фотон, рожденный в результате такого внешнего воздействия, будет тождествен тому фотону, с которым он провзаимодействовал. Так получается когерентное излучение, при котором волны равны друг другу.

Как устроен лазер

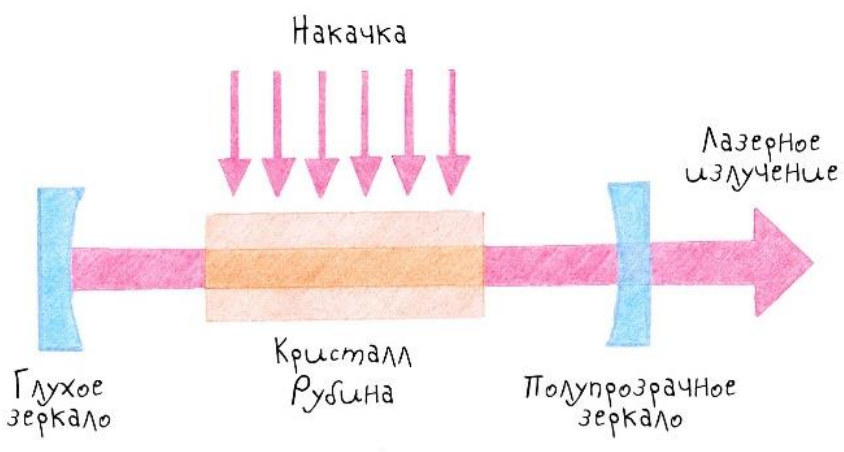

Перед вами — схема первого лазера. Это классический рубиновый лазер, созданный в 1960 году американским ученым Теодором Мейманом. Для работы прибора нужна активная среда, в данном случае — кристалл рубина, и два зеркала. Одно зеркало — глухое, с коэффициентом отражения, близким к единице. Второе — полупрозрачное, в зависимости от типа лазеров коэффициент отражения у него может отличаться как на доли процента, так и на десятки процентов относительно глухого зеркала.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 6

В качестве оптической накачки для твердотельных лазеров, как правило, используется другое оптическое излучение. В первом лазере на кристалле рубина применялись лампы белого света, которые содержали синий и зеленый спектры — именно их кристалл рубина поглощает лучше всего.

Итак, классическая схема лазера: это активное вещество (рубин), резонатор (два зеркала) и система накачки. В других схемах накачка может происходить не только от оптического излучения, но и, например, при помощи электрического разряда (в газовых лазерах). Но в первую очередь лазеры отличаются по типу активной среды: твердотельные лазеры, газовые лазеры, лазеры на парах металлов. Выше мы упоминали лазер на свободных электронах, сейчас он активно разрабатывается и модернизируется. Также сейчас популярны диодные (полупроводниковые) лазеры и волоконные, где в качестве активной среды используется оптическое волокно.

Где применяется лазерное излучение

Лазерное излучение можно использовать в медицине, промышленности, связи, военном деле и науке. На картинке ниже — примеры медицинских инструментов. Так, сейчас очень популярны лазерные скальпели для коррекции зрения. Они помогают скорректировать геометрию хрусталика, чтобы избавить от близорукости или дальнозоркости, исправить астигматизм и так далее. Лазер идеален для операций на глазе не только из-за очень маленьких размеров пучка — важно и то, что время воздействия таким скальпелем можно сократить до фемтосекунд. Различные типы излучений используются для косметических операций. А в стоматологии ультрафиолетовое излучение применяют для затвердевания зубного клея, который очень хорошо его поглощает.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 7

В промышленности с помощью лазеров производится точнейшая обработка стали: гравировка, вырезание отверстий с очень тонкой и чистой кромкой. Свойства лазерного излучения используют для закаливания некоторых металлов. Чаще всего в современной промышленности применяется волоконный лазер.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 8

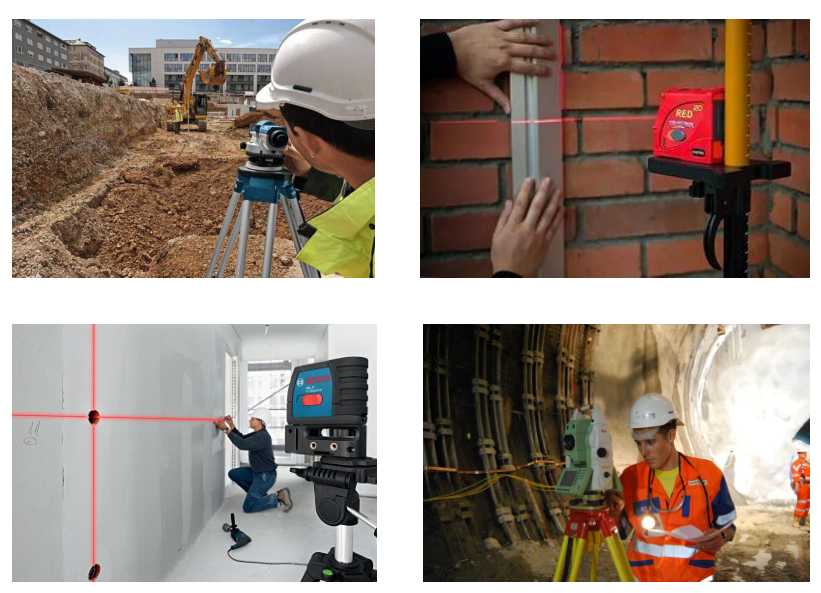

В строительной сфере лазеры применяют, чтобы определять расстояния или выстраивать геометрию. Сейчас лазерные уровни продаются во всех строительных магазинах, причем стоят недорого.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 9

Военные и охотники уже давно используют лазерные прицелы. При этом лазер редко используют для прямого нанесения ущерба: пока такие аппараты слишком громоздки. Например, в американских вооруженных силах проводился эксперимент, в ходе которого лазерная установка устанавливалась на самолете. Для чего понадобился целый самолет? Несмотря на небольшой по размерам излучатель, система накачки потребляла огромное количество электроэнергии, а активная среда сильно нагревалась. Так что почти все пространство самолета занимали системы питания и охлаждения лазера.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 10

В нашей стране также разрабатываются подобные системы. Пару лет назад у нас было анонсировано лазерное оружие «Пересвет». Пока о нем известно только то, что оно размещается на мобильной платформе, на грузовике. В остальном, увы, — гостайна.
Отдельно надо сказать про использование лазеров в научных исследованиях. Например, ученые в Сарове используют лазер в процессе термоядерного синтеза: для облучения мишени излучение высокой мощности фокусируется в пятне минимальных размеров.

Такие лазеры могут занимать большие пространства: для термоядерной реакции нужен серьезный источник излучения, размеры которого могут достигать сотен метров.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 11
Лазерная установка УФЛ-2М в Сарове

Наряду с такими гигантами, сравнимыми по габаритам с футбольными стадионами, в последнее время набирают популярность миниатюрные лазеры на так называемых наноструктурах.
Лазеры активно используются в системах связи, в том числе спутниковых. Одно из самых полезных для связистов свойств — распространение излучения в оптическом волокне: оптоволоконные системы позволяют передавать до сотен гигабайт в секунду на огромные расстояния.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 12

Как устроено оптоволокно

Принцип работы оптического волокна основан на эффекте полного внутреннего отражения. Посмотрите на картинку ниже: у нас есть струя воды, и если на вход подать излучение, то при изгибе струи оно не выходит наружу, а распространяется внутри.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 13

Именно так и распространяется излучение по среде с более высоким показателем преломления относительно его оболочки. Этот принцип позволяет передавать данные на десятки, сотни и тысячи километров с минимальными потерями.

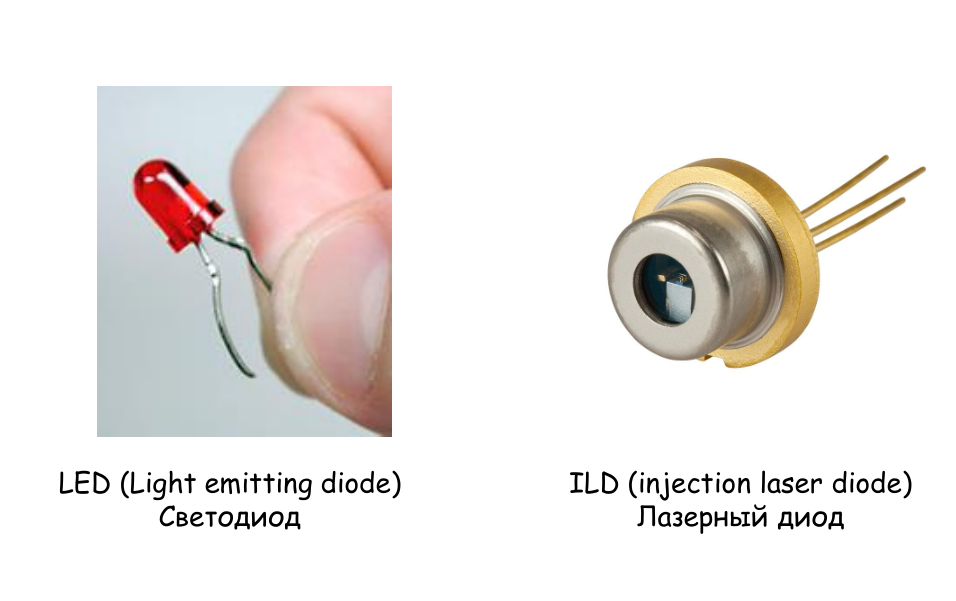

В качестве источника оптического излучения используются либо светодиоды, либо лазерные диоды. У лазерного диода более высокие характеристики, но и стоит он дороже.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 14

В телекоммуникационной технике, как правило, применяют полупроводниковые лазеры с длиной волны 1,3 или 1,55 микрометра. Эти длины волн не попадает в полосу поглощения различных гидроксильных групп, которые есть в составе волокна. Таким образом, сигнал не поглощается и не затухает на протяжении многих километров.

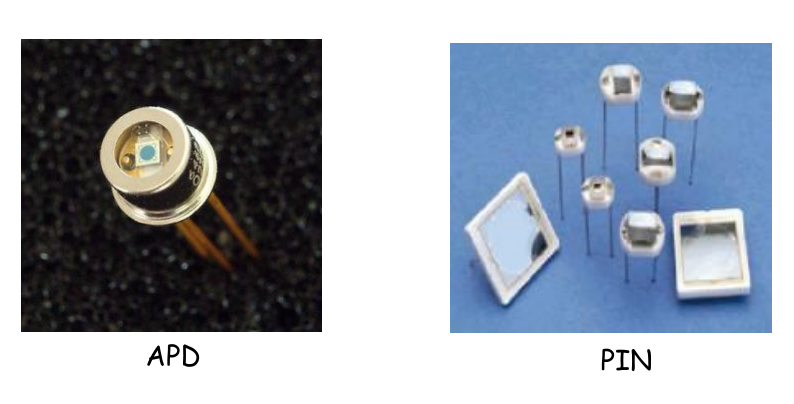

В качестве детекторов можно использовать фотодиоды, PIN-диод и лавинный фотодиод. Они отличаются по чувствительности. Если нужно зарегистрировать очень слабый сигнал, берут лавинный фотодиод. Если сигнал на десятки–сотни ватт, то можно применить любые другие типы фотодиодов.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 15

Лазерное излучение и биологические объекты

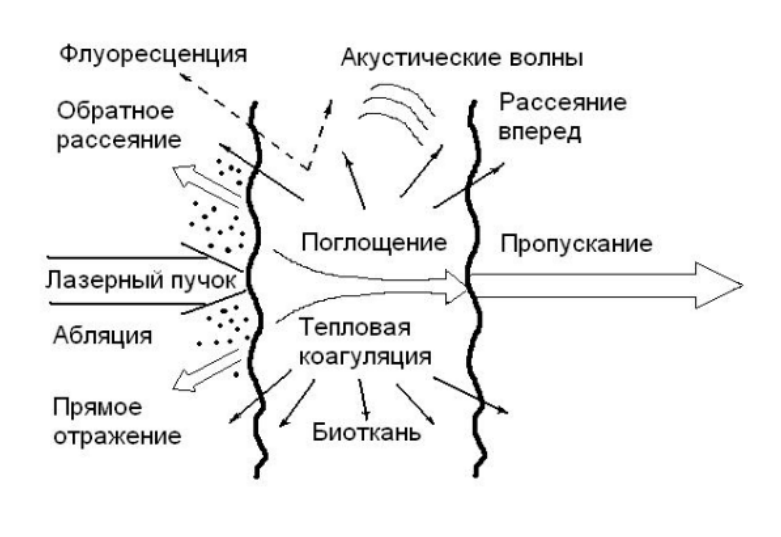

При падении лазерного пучка на биоткань может произойти поглощение этого излучения, а также пропускание, рассеяние или флуоресценция. Еще один из возможных вариантов — абляция, сгорание верхних слоев ткани. При этом внутренние слои не повреждаются.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 16

При поглощении имеет место коагуляция различных частиц, то есть их слипание. Этот эффект применяется при использовании лазера в хирургии — в качестве лазерного скальпеля. В отличие от механического скальпеля, разрез сосуда или ткани происходит практически бескровно. К тому же лазерный луч может быть значительно тоньше, чем острие металлического скальпеля.

На графике ниже — элементы, которые могут находиться в сосудах, в крови, в тканях кожи. Как мы знаем, человек более чем на 70% состоит из воды. Вода также присутствует в каждой биологической ткани. Есть меланин, который окрашивает нашу ткань. Если мы загорели летом, то меланина в тканях кожи становится существенно больше. А имеющийся у всех нас гемоглобин может быть в двух состояниях — насыщенный кислородом (оксигемоглобин) и без кислорода (дезоксигемоглобин).

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 17

График показывает, насколько активно различные элементы поглощают излучение с разными длинами волн. Таким образом, при использовании лазера с определенной длиной волны мы можем добиться селективного поглощения.

Или, к примеру, возьмем два источника излучения с разными длинами волн: один попадает в максимум поглощения, другой — в минимум. При дифференциальном контрасте можно получить концентрацию определенных веществ. Мы видим, что максимумы спектров окси- и дезоксигемоглобина разнесены между собой. Таким образом мы можем определить концентрацию, например, оксигемоглобина.

Это очень важно при проведении хирургических операций. Сейчас в любом хирургическом отделении стоит прибор, который отслеживает насыщенность крови кислородом. Этот датчик позволяет в режиме реального времени определять, что происходит с тканью пациента в нужном месте.

Диагностика, визуализация, лечение рака...

В некоторых диагностических системах используют несколько лазеров с разными длинами волн. Они помогают проводить исследования по различным клеточным структурам: как они себя ведут, какую дают реакцию на препараты.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 18

Выше упоминалось, что лазер может счищать верхние слои кожи. Это используется, в частности, для удаления татуировок. Косметологические салоны сводят «наколки» твердотельным лазером с длиной волны 1064 нанометра.

Еще одно распространенное применение лазеров — фотодинамическая терапия, которая часто применяется при лечении онкологических заболеваний. Вначале в ткань человека вводится фотосенсибилизатор — вещество, которое накапливается в агрессивных раковых клетках. После этого на опухоль — она, как правило, окружена здоровой тканью — воздействует лазер с длиной волны, попадающей в максимум поглощения данного фотосенсибилизатора. В результате излучение поглощается только раковыми клетками. Таким образом, мы выжигаем раковую опухоль, не задевая здоровую ткань.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 19

Лазер применяется в медицине для визуализации. Например, в оптической томографии он служит источником света (см. схему). В качестве источника света также можно использовать суперлюминесцентный диод: он также излучает за счет вынужденного рассеивания, но не имеет такой степени когерентности.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 20

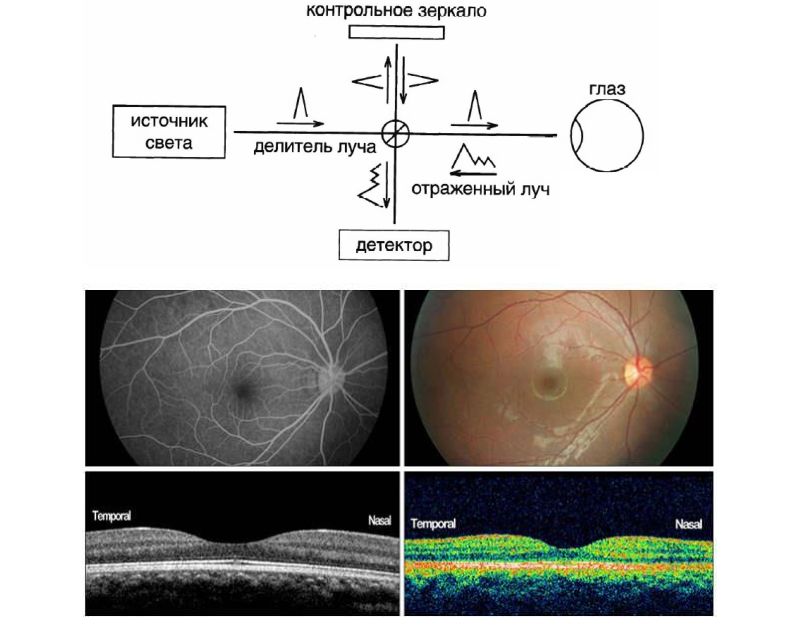

Источник света направлен на светоделитель. Часть излучения отражается на зеркало, а другая направляется на объект, отражаясь от которого обе волны могут взаимодействовать между собой. Если две когерентные длины волны взаимодействуют между собой, происходит интерференция. И на детекторе мы регистрируем набор интерференционных полос, после обработки которых можно получить картинку среза ткани.

Оптический когерентный томограф, принцип действия которого показан на схеме, есть во всех крупных городах. Данная технология позволяет построить трехмерную картину объекта, в данном случае — глаза. И пространственное разрешение, где мы можем отделить один пиксель от другого, может составлять единицы микрон. Аналог данной технологии — ультразвуковое исследование. Только для УЗИ используется не оптическое излучение, а ультразвуковая волна. У ультразвука глубина проникновения выше, чего не скажешь о точности: пространственное разрешение измеряется в миллиметрах, а не в микронах.

Почему нужно комбинировать методы

В Самарском университете данный подход использовали для исследования тканей кожи и легкого с онкологическими образованиями. На фото слева — восстановленное 3D-изображение тканей легкого. А справа — фотография участка, с которого происходила регистрация сигнала.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 21

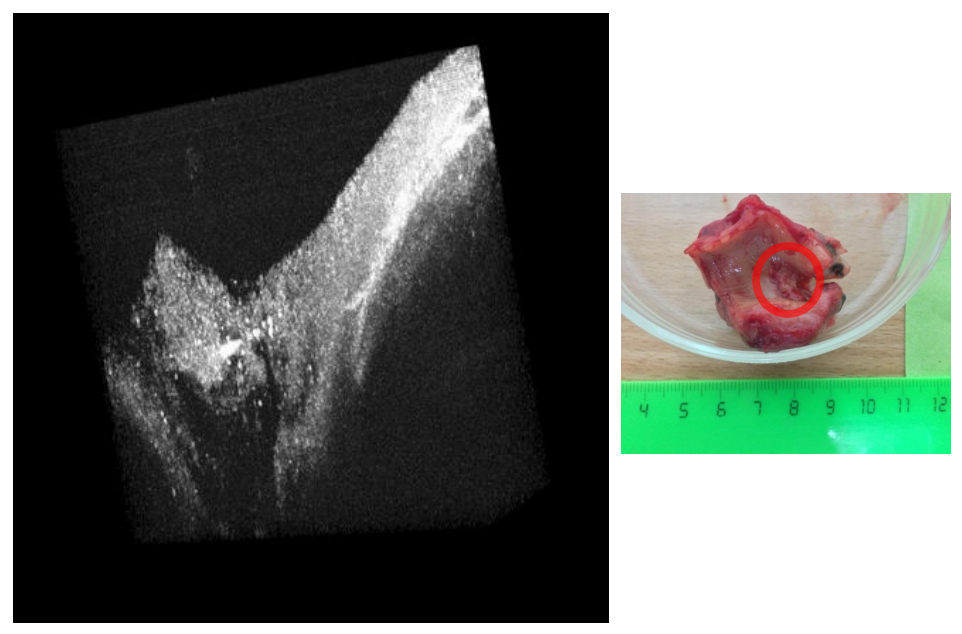

На картинке слева заметно различие структур между собой. Черное — это воздух, оттуда сигнал не приходил. Пористая структура, похожая на губку, — это здоровая ткань легкого. При переходе вправо можно наблюдать, как возникают слои. Они более плотные и имеют определенную структуру, которая характерна для онкологических новообразований в тканях легкого. Это пример плоскоклеточного рака, удаленного в результате операции в Самарском онкологическом центре.

Такой же подход применялся для исследования тканей кожи. С его помощью легко определить базально-клеточную карциному, однако другие типы рака часто бывают похожи между собой, и диагностировать конкретный тип заболевания становится невозможно. Поэтому оптические методы исследования необходимо дополнять спектральными.

На следующей иллюстрации представлена диаграмма комбинационного (неупругого) рассеяния света, так называемое рамановское рассеяние. Здесь мы снова наблюдаем энергетические уровни, с которыми познакомились при рассмотрении вынужденного рассеяния.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 22

На картинке показано, как лазерное излучение возбуждает колебания в молекуле. При этом 99,999% этого излучения не изменяет длины волны. Но некоторая часть излучения после взаимодействия с молекулой может измениться. Эта доля изменения энергии соответствует колебанию связей, на которые было направлено лазерное излучение.

В результате комбинационного рассеяния света мы получаем набор полос, положение которых привязано к конкретному колебанию нашего объекта. С помощью этих данных мы можем определить, какие колебания у нас есть. В свою очередь, по интенсивности колебаний определяется количественный состав этих компонент.

На фото — момент исследования в Самарском онкологическом центре. Так происходит визуализация образца ткани при помощи дерматоскопа, разработанного там же.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 23

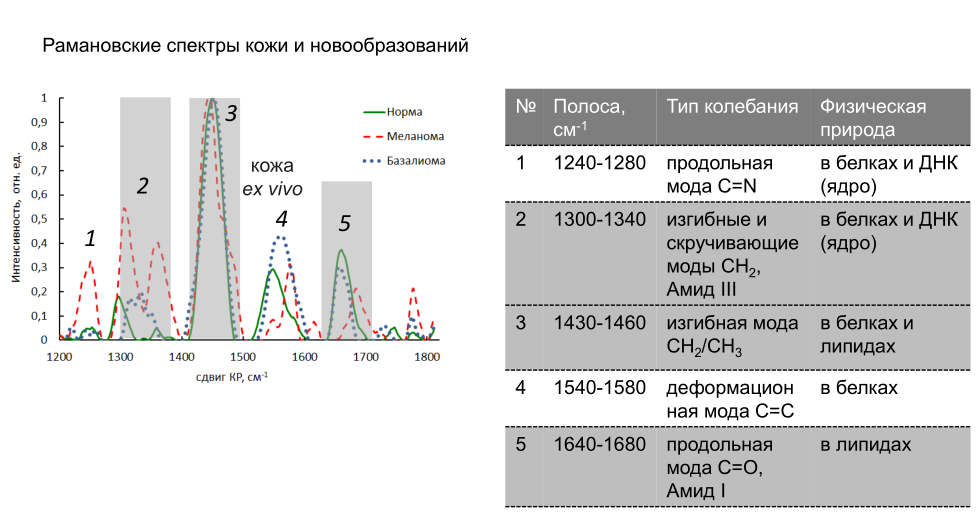

На следующем слайде — характерные графики спектров комбинационного рассеяния для кожи и новообразований. В определенных полосах спектра интенсивность может увеличиваться либо уменьшаться. Так, в полосе №2 интенсивность для злокачественной меланомы увеличивается на 100%. И за увеличение этой интенсивности отвечает изменение компонентного состава в этой области. В частности, если речь идет о биохимических изменениях в ткани, то меняется соотношение ДНК и РНК в клетке. Также может меняться соотношение белков и липидов в ткани.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 24

Подобное исследование проводилось и для тканей легкого. Мы видим, что можно отличить злокачественные образования от доброкачественных. Также для анализа данных могут применяться различные математические подходы — например, регрессионные модели, которые позволяют быстро находить спектральные отличия в большом массиве данных.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 25

Итак, исследование биологического объекта при помощи лазеров и спектральной техники позволяет получить огромный набор данных. Для их обработки приходится прибегать к математическим методам, которые, в свою очередь, надо реализовать на компьютере с использованием специального ПО.

Подведем итоги

Биофотоника дает широкие возможности для диагностики состояния тканей в режиме реального времени, позволяет осуществлять лазерную абляцию — очищение верхних слоев кожи. Лазерный скальпель широко применяется в хирургии. Также при облучении лазером в организме могут ускоряться какие-то процессы, например выработка кислорода в сосудах или каких-то тканях. Либо замедляться, если это необходимо.

Все оптические технологии используются для неинвазивных исследований — без непосредственного контакта инструмента с тканью. Для более точного исследования в различных диапазонах можно использовать сразу несколько лазеров. Но это далеко не все возможности. Мы не упомянули такое интересное направление, как оптогенетика — воздействие лазерного или оптического излучения на когнитивные функции. Исследователи воздействуют на нейроны в определенных областях мозга, пытаясь улучшать настроение, стимулировать выработку гормонов и так далее. Пока такие опыты проводятся на животных. На фото — мышь, в череп которой вживлено оптическое волокно для соответствующих исследований.

23 реинкарнации лазера, которые нас окружают в повседневной жизни - 26

В связи с текущей пандемией стоит отметить, что упомянутая выше рамановская спектроскопия — технология, которая может использоваться для исследования вирусов. Здесь снова междисциплинарный подход: вирусы — частицы размером 20–200 нанометров, нужно их как-то уловить. Вирусы содержатся в крови, которая движется по некоему капилляру. Следовательно, в капилляр устанавливаются специальные наноловушки — наноструктуры, способные поймать и захватить частицы определенного размера. После захвата частиц проводим их облучение лазером и регистрацию рамановского рассеяния — вот теперь мы можем точно сказать, что это. Преимущество оптических технологий в данном случае в том, что вирусы обнаруживаются даже при минимальной их концентрации.

***

На наш взгляд, мы перечислили большинство наиболее интересных областей применения лазеров. Хотя наверняка могли что-то забыть. Так что, если кто-то подкинет интересных фактов в комментариях, с удовольствием поплюсуем.
