Проброс VLAN-ов через интернет

2014-10-08 в 13:27, admin, рубрики: CentOS, linux, openvpn, VLAN, Серверное администрирование

Однажды руководство нашей организации поставило задачу включить офис в другом городе в основную корпоративную сеть. При этом внутри корпоративной сети использовалось несколько виртуальных сетей (VLAN) — для телефонии, доступа к базе данных, управления оборудованием и т.п. По некоторым причинам не удалось арендовать прямой канал для проброса этих VLAN-ов.

Так как в роли внешних маршрутизоторов в обоих офисах выступали машины на базе CentOS 6, для транзита внутреннего трафика было решено использовать OpenVPN. От первоначальной идеи отдельного туннеля на каждый VLAN быстро отказались в связи с низкой масштабируемостью решения.

На помощь пришёл проект Open vSwitch — программный коммутатор с поддержкой VLAN (IEEE 802.1q).

Проброс VLAN ов через интернет

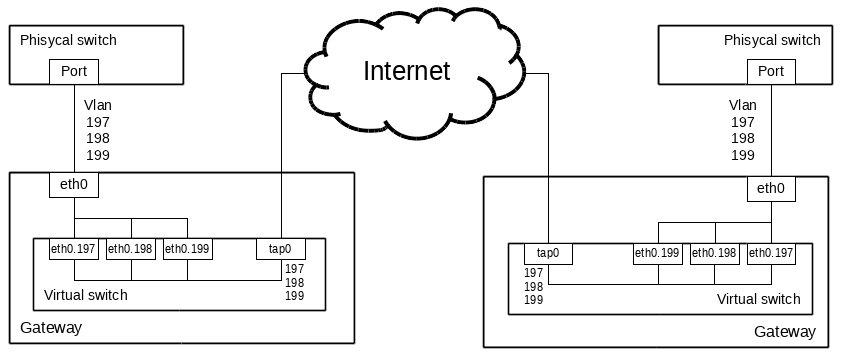

Схема виртуальной сети.

Настройка туннеля OpenVPN

По настройке OpenVPN в сети и на Хабре достаточно много информации, поэтому сразу приведу конфигурацию с некоторыми комментариями.

Конфигурация OpenVPN cервера

local W.X.Y.Z
dev tap

ca /etc/openvpn/keys/ca.crt
cert /etc/openvpn/keys/server.crt
key /etc/openvpn/keys/server.key
dh /etc/openvpn/keys/dh1024.pem

tls-server
tls-auth /etc/openvpn/keys/ta.key 0

keepalive 10 60
ping-timer-rem
persist-tun
persist-key
daemon

user nobody
group nobody

up /etc/openvpn/bridge.sh

Конфигурация OpenVPN клиента

client
dev tap
remote W.X.Y.Z

nobind

ca /etc/openvpn/keys/ca.crt
cert /etc/openvpn/keys/client.crt
key /etc/openvpn/keys/client.key
tls-auth /etc/openvpn/keys/ta.key 1

keepalive 10 60
ping-timer-rem
persist-tun
persist-key
daemon
resolv-retry infinite

user nobody
group nobody

up /etc/openvpn/bridge.sh

Скрипт bridge.sh

#!/bin/bash

/usr/bin/ovs-vsctl del-port ovs0 $1
/usr/bin/ovs-vsctl add-port ovs0 $1 trunks=1996,1997,1998,1999
/sbin/ip link set $1 up

Используется устройство tap для возможности передавать ethernet-кадры.

Скрипт bridge.sh используется для внесения сетевого tap-устройства в виртуальный свитч (ovs). При рестарте OpenVPN-демона необходимо вывести и повторно внести tap-устройство в свитч, без данного костыля трафик от виртуального свитча на него не поступает. Данную проблему пока-что не удалось решить красиво.
Как не сложно догадаться, параметр tunks описывает возможность виртуального порта передавать тегируемый трафик указанных вланов.

Настройка open vSwitch

В большинстве современных дистрибутивов open vSwitch уже присутствует целиком. В CentOS 6 присутствует только модуль ядра. Пакет с демоном виртуального свитча придётся искать в сторонних репозиториях, либо собирать самому. Информации по сборке пакета в сети достаточно, этот процесс не должен вызвать каких-либо затруднений. После установки и запуска демона необходимо создать виртуальное устройство свитча. Для этого создаётся конфигурационный файл интерфейса ifcfg-ovs0:

DEVICE=ovs0
ONBOOT=yes
DEVICETYPE=ovs
TYPE=OVSBridge
BOOTPROTO=static
HOTPLUG=no

что соответствует команде

ovs-vsctl add-br ovs0

Настройка интерфейсов

Настройка портов виртуального свитча практически ничем не отличаются от настроек обычных системных сетевых интерфейсов. Для внесения интерфейса в свитч создаётся конфигурационный файл интерфейса ifcfg-eth0.197:

PHYSDEVICE=eth0
DEVICE=eth0.197
ONBOOT=yes
DEVICETYPE=ovs
TYPE=OVSPort
OVS_BRIDGE=ovs0
OVS_OPTIONS="tag=197"
BOOTPROTO=none
HOTPLUG=no

Что соответствует команде:

ovs-vsctl add-port ovs0 eth0.197

Замечу, что при добавлении интерфейса в виртуальный свитч — ip-адрес этого интерфейса перестаёт быть доступным. При необходимости на севере использования ip-адреса на данном интерфейсе VLAN-а нужно перенести его на виртуальный внутренний порт свитча. Конфигурационный файл ifcfg-vi197 в данном случае будет выглядеть так:

DEVICE=vi197
ONBOOT=no
DEVICETYPE=ovs
TYPE=OVSIntPort
BOOTPROTO=static
IPADDR=10.0.120.253
NETMASK=255.255.255.0
OVS_BRIDGE=ovs0
OVS_OPTIONS="tag=197"
HOTPLUG=no
ARPCHECK=no

Что соответствует команде:

ovs-vsctl add-port ovs0 vi197 tag=197 -- set Interface vi197 type=internal

По аналогии создаются остальные интерфейсы VLAN-ов.

Просмотреть текущее состояние портов виртуального свитча можно командой:

ovs-vsctl show

В моём случае конфигурация получилась такая:

Скрытый текст

    Bridge "ovs0"
        Port "eth0.198"
            tag: 198
            Interface "eth0.198"
        Port "eth0.197"
            tag: 197
            Interface "eth0.197"
        Port "vi198"
            tag: 198
            Interface "vi198"
                type: internal
        Port "eth0.199"
            tag: 199
            Interface "eth0.199"
        Port "ovs0"
            Interface "ovs0"
                type: internal
        Port "tap0"
            trunks: [1996, 1997, 1998, 1999]
            Interface "tap0"
    ovs_version: "2.3.0"

Заключение

В итоге получаем прохождение тегированного трафика по шифрованному каналу через интернет.

Решение получилось легко масштабируемым, в него легко добавлять как новые VLAN-ы, так и новые удаленные сети.

P.S.: Вместо OpenVPN можно использовать встроенный в open vSwitch GRE-тунель. С ним пока не было времени разобраться и я не уверен на счёт возможности шифрования трафика при его использовании.
