27 октября по приглашению Информационного центра по атомной энергии посетил Мурманск, прочитал три лекции, посмотрел ледокол-музей «Ленин» и Военно-морской музей Северного флота. Под катом много фотографий.

Экскурсия на атомный ледокол-музей «Ленин» - 1

Атомный ледокол «Ленин»

После 30 лет эксплуатации и пройденных во льдах 563 тысяч миль у первого атомного ледокола (и первого надводного корабля с атомной силовой установкой) банально стерся корпус, и сейчас он работает плавучим музеем.

Экскурсия на атомный ледокол-музей «Ленин» - 2

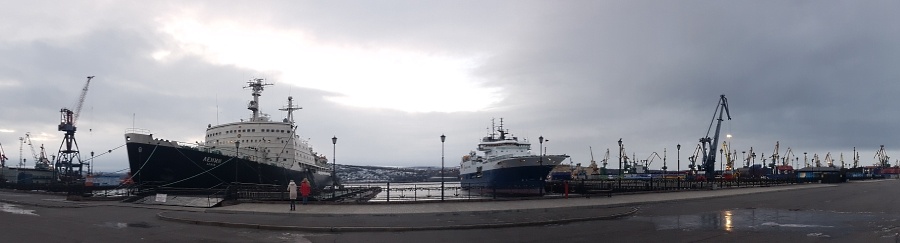

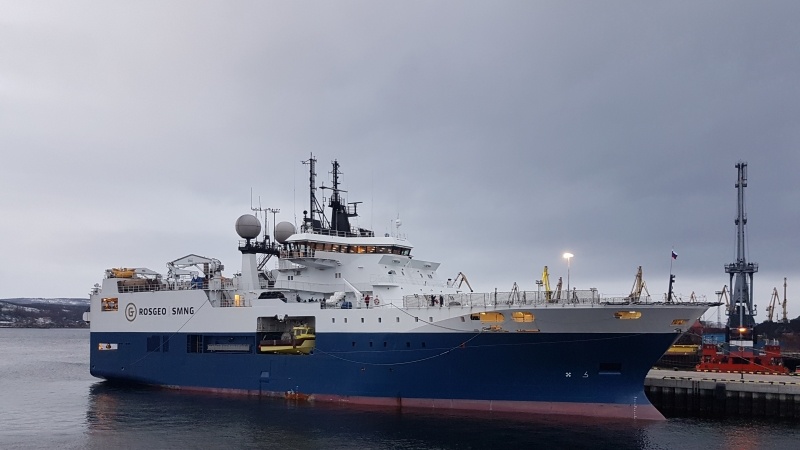

Справа, кстати, стоит тоже необычный корабль — только-только купленный Севморнефтегеофизикой «Western Neptune», сейсморазведчик и исследовательское судно.

Экскурсия на атомный ледокол-музей «Ленин» - 3

Ледокол построили фантастически быстрыми темпами — заложили в 1956, спустили на воду в 1957, а в 1959 он уже отправился на ходовые испытания. Несмотря на это, сумели найти ресурсы и время на прекрасную отделку из благородных корабельных материалов — дерева, меди, латуни.

Экскурсия на атомный ледокол-музей «Ленин» - 4

Экскурсия на атомный ледокол-музей «Ленин» - 5

Панно в кают-компании офицерского состава отображает вехи освоения Арктики. Слева направо внизу поморский коч, первый ледокол Российской империи и мира «Ермак» и рекурсия в виде изображения «Ленина».

Экскурсия на атомный ледокол-музей «Ленин» - 6

Вход в кают-компанию, по бокам фото знаменитостей, посещавших корабль. Хорошо различимы Юрий Гагарин и Фидель Кастро. Шестьдесят лет назад первый атомный ледокол был такой же визитной карточкой страны, как и космос.

Экскурсия на атомный ледокол-музей «Ленин» - 7

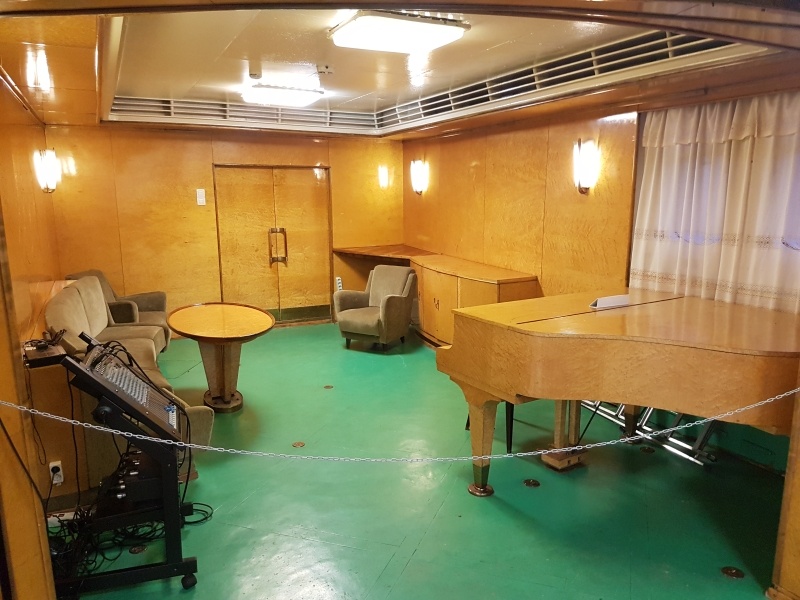

У офицерской кают-компании по бокам расположены два салона. В одном стоит уникальный рояль, специально созданный для корабля.

Экскурсия на атомный ледокол-музей «Ленин» - 8

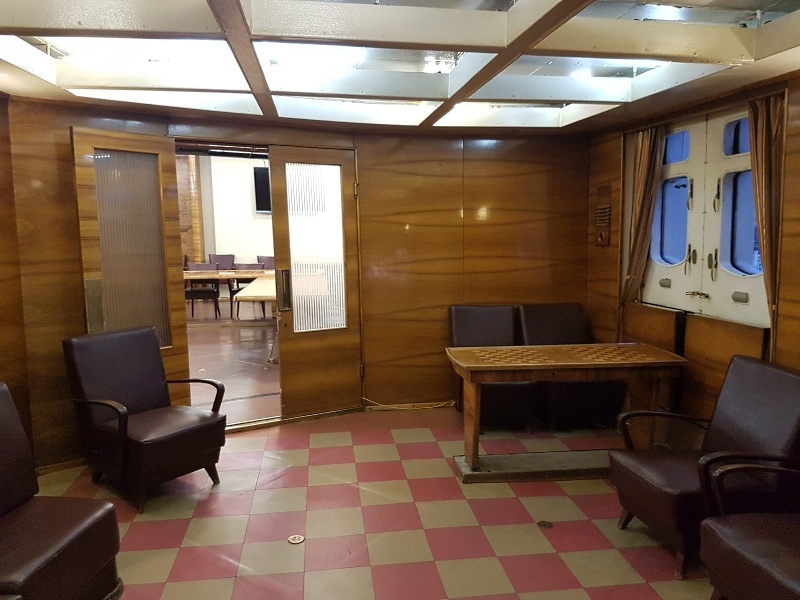

Второй салон, яркое пятно на полу — крепление для мебели, чтобы не уехала при качке.

Экскурсия на атомный ледокол-музей «Ленин» - 9

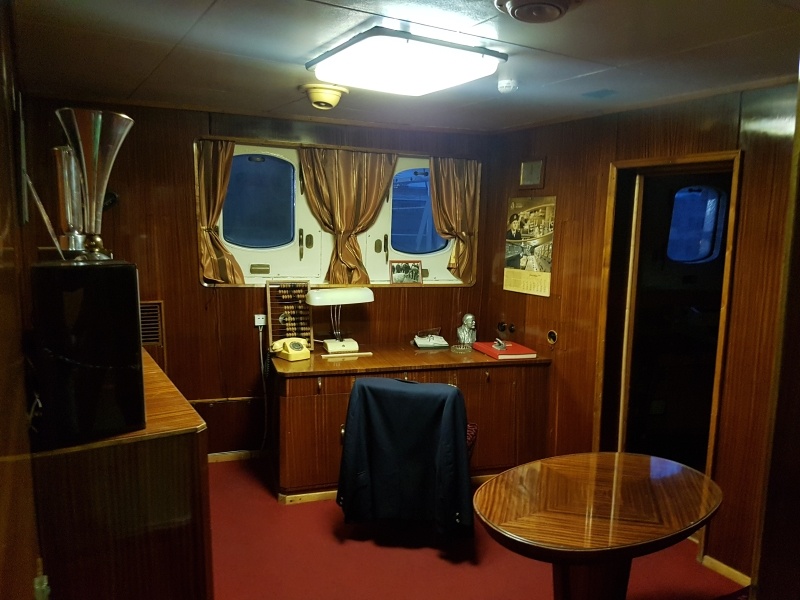

Каюта главного механика. Даже сейчас впечатляет, а тогда это была фантастическая роскошь. Справа проход в спальню, каюта похожа на двухкомнатную квартиру. Каюты простых матросов были одно- и двухместными, тоже улучшенной обитаемости.

Экскурсия на атомный ледокол-музей «Ленин» - 10

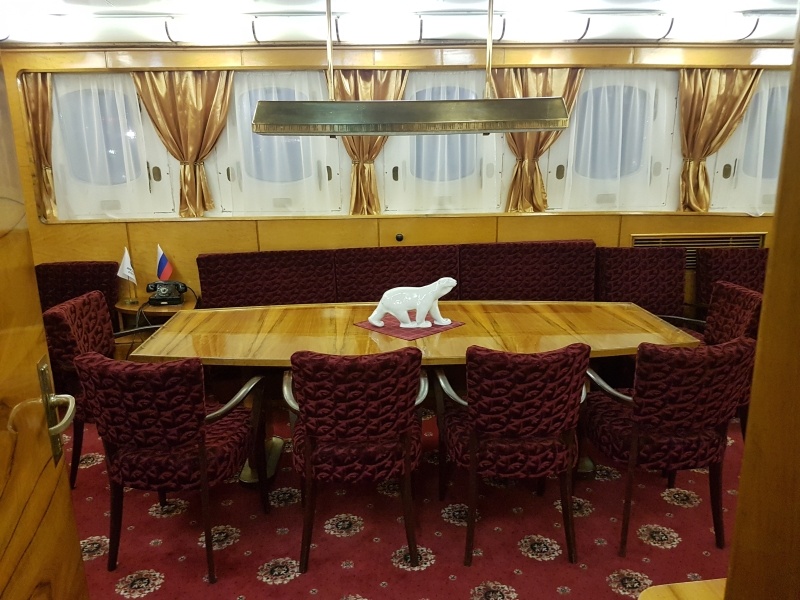

Салон капитана, третья «комната».

Экскурсия на атомный ледокол-музей «Ленин» - 11

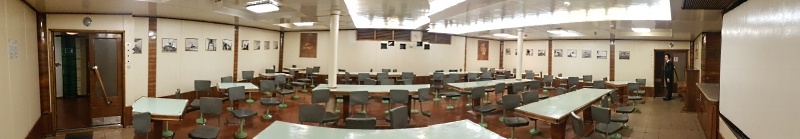

Панорама кают-компании рядового состава. По совместительству выполняла функции столовой и кинозала. Расположена под офицерской кают-компанией. Ниже находится камбуз, все три помещения соединены грузовым кухонным лифтом.

Экскурсия на атомный ледокол-музей «Ленин» - 12

Переходим к технике. Машинное отделение. Черное — кожух турбины, перед ним два генератора. Для большей надежности на ледоколе два машинных отделения, впереди и позади реакторного отсека.

Экскурсия на атомный ледокол-музей «Ленин» - 13

Турбина со снятой крышкой. Всего на ледоколе четыре турбогенератора суммарной мощностью 32,4 МВт, по два в машинном отделении, каждый турбогенератор состоит из одной турбины и двух генераторов. А вот число винтов и электродвигателей для них было нечетным — по три штуки. Кроме этого были резервные и аварийные генераторы на жидком топливе.

Экскурсия на атомный ледокол-музей «Ленин» - 14

А вот так звучит работающее машинное отделение (воспроизводится аудио с другого атомного ледокола).

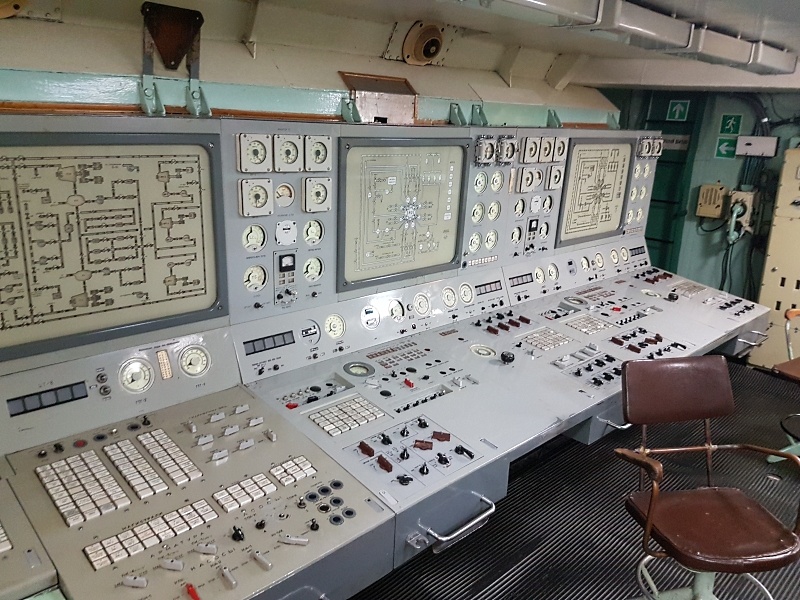

Рабочие места поста энергетики и живучести, «мозга» ледокола. Справа мнемосхемы управления реактором.

Экскурсия на атомный ледокол-музей «Ленин» - 15

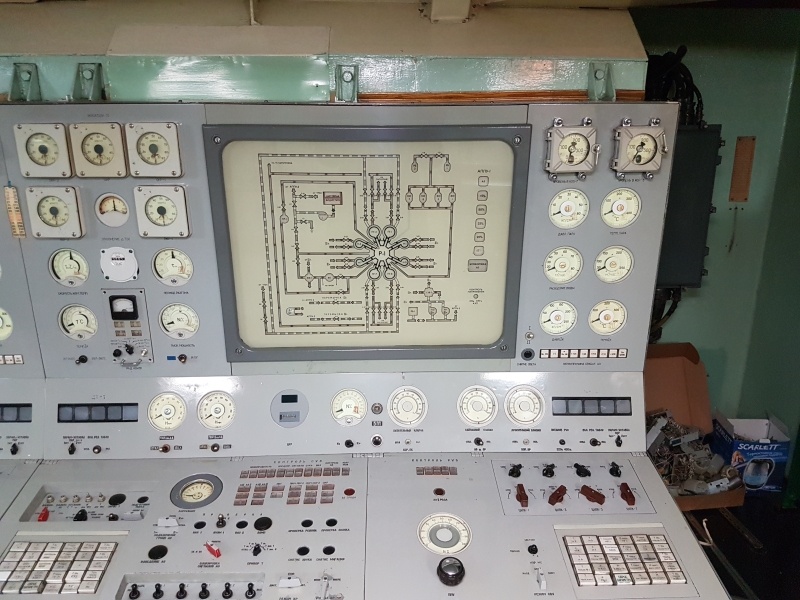

Мнемосхема реактора более крупным планом. Изначально на «Ленине» стояли три установки ОК-150 мощностью 90 Мвт, потом из-за низкой ремонтопригодности их заменили на два реактора ОК-900 мощностью 171 МВт.

Экскурсия на атомный ледокол-музей «Ленин» - 16

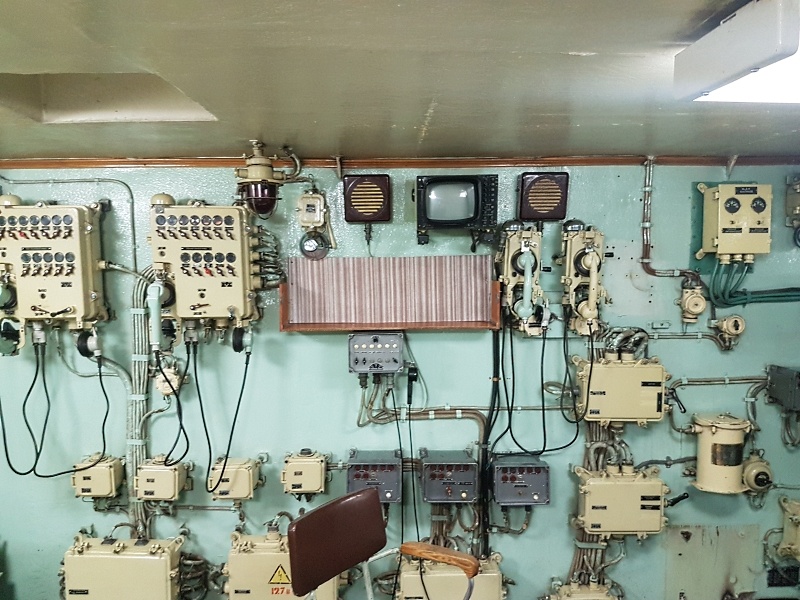

Связное оборудование и экран, показывающий изображение с камеры в реакторном отсеке.

Экскурсия на атомный ледокол-музей «Ленин» - 17

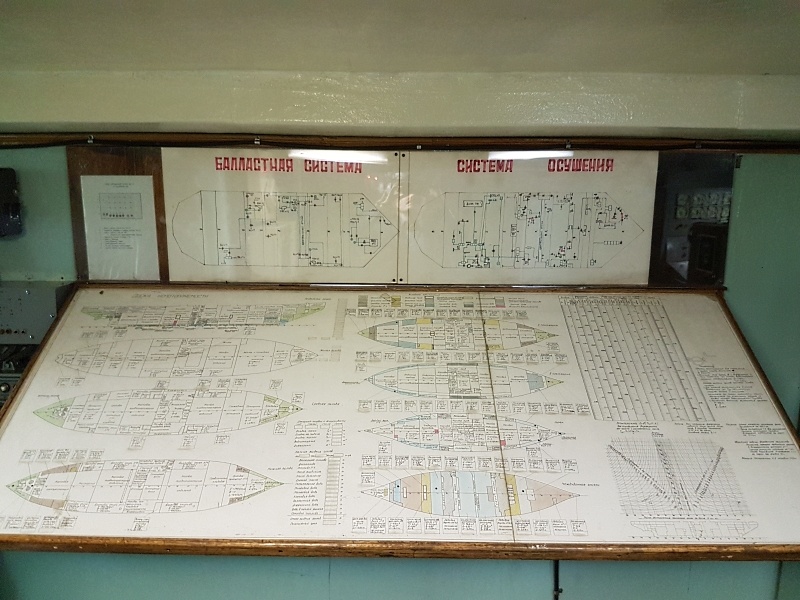

Справочная информация по кораблю, нужная в работе. На ледоколе есть балластные цистерны для того, чтобы лучше проламывать лед. «Ленин» может ломать лед до 2 метров толщиной, современные ледоколы увеличили этот параметр до 3 метров. Но все равно, далеко не всегда ледокол может плыть в любом желаемом направлении. Постоянно необходима ледовая разведка и понимание погоды, чтобы силы природы помогали, а не мешали. Есть даже расхожее выражение «лучший ледокол — это ветер».

Экскурсия на атомный ледокол-музей «Ленин» - 18

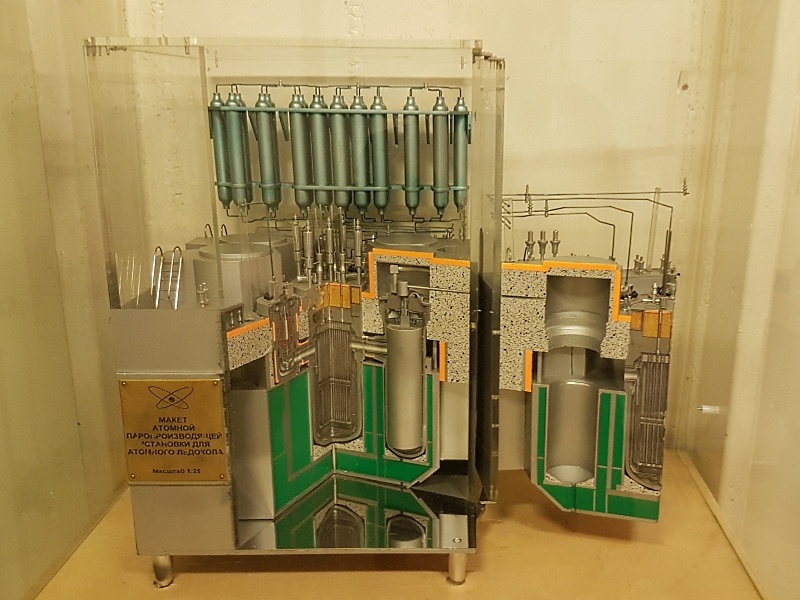

Макет ядерного реактора. На «Ленине» стояли водо-водяные реакторы (по иностранной классификации PWR). За тридцать лет экплуатации не было ни одной серьезной аварии и ни одного пострадавшего.

Экскурсия на атомный ледокол-музей «Ленин» - 19

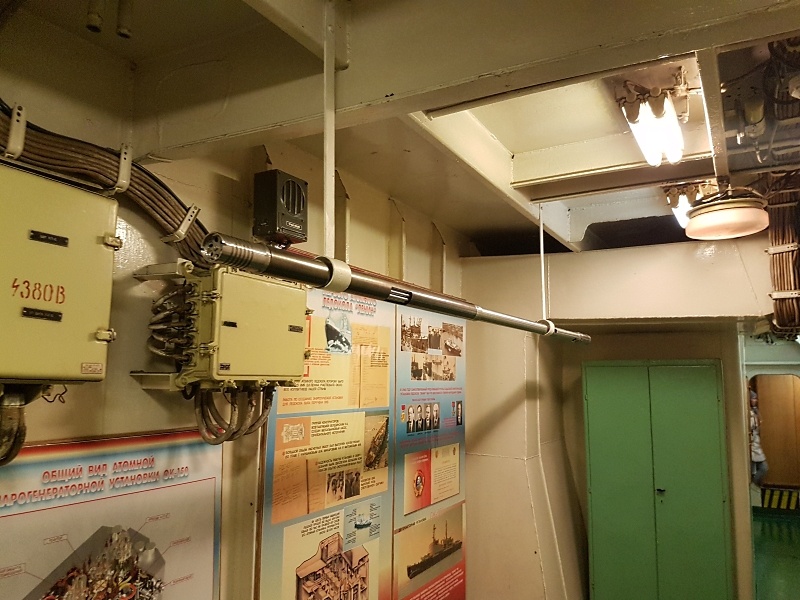

Тепловыделяющий элемент (ТВЭЛ). В реакторе в таких находится ядерное топливо. Когда реактор запущен, цепная реакция выделяет очень много тепла, которое уносит вода первого контура. Затем она передает тепло воде второго контура в парогенераторе. Образовавшийся пар крутит турбины. Затем через третий контур тепло передается в окружающую среду — в четвертом контуре уже морская вода.

Экскурсия на атомный ледокол-музей «Ленин» - 20

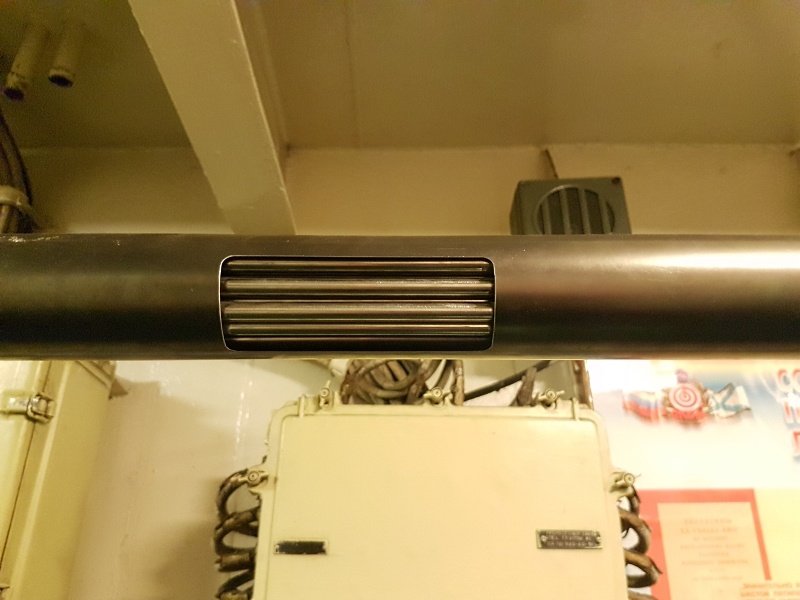

Рабочая часть ТВЭЛа внутри.

Экскурсия на атомный ледокол-музей «Ленин» - 21

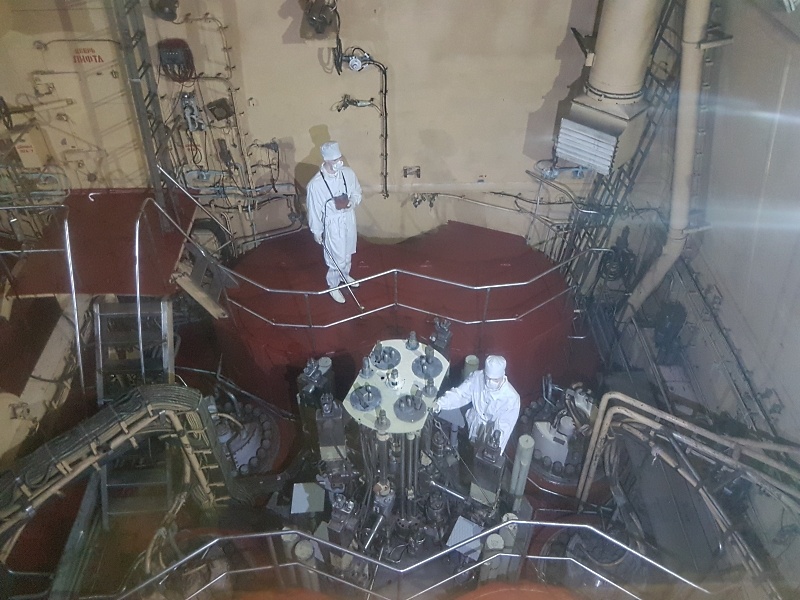

Верхняя часть реакторного отсека. Самого реактора уже нет, ядерное топливо выгружено, корпус залит специальным составом, похожим по консистенции на битум, и затоплен. В реакторном отсеке вахта не велась, и манекены изображают эпизодическое посещение для осмотра и выполнения работ.

Экскурсия на атомный ледокол-музей «Ленин» - 22

Ходовой мостик. Любопытно, несмотря на солидные 16000 тонн водоизмещения, корабль совершенно не кажется огромным.

Экскурсия на атомный ледокол-музей «Ленин» - 23

Вид вперед по продольной оси корабля.

Экскурсия на атомный ледокол-музей «Ленин» - 24

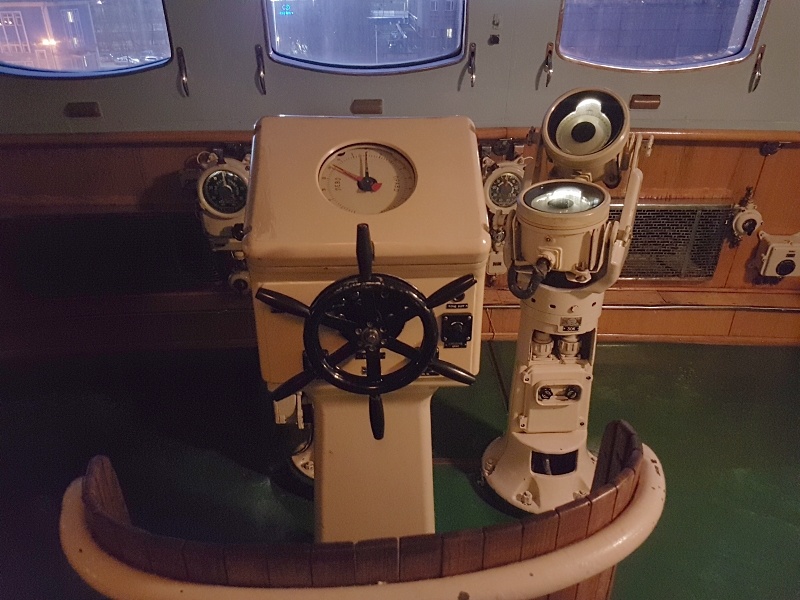

Штурвал.

Экскурсия на атомный ледокол-музей «Ленин» - 25

Машинный телеграф. На мостике их несколько, передвижение управляющих ручек одного повторялось на других.

Помещение ИЦАЭ на ледоколе «Ленин» находится на месте вертолетного ангара, но сильно модифицировано. Кстати, в этой поездке у меня впервые после лекции спросили, плоская ли Земля. По крайней мере в ближайшем будущем это будет нередкий вопрос.

Экскурсия на атомный ледокол-музей «Ленин» - 26

Бонус. Военно-морской музей Северного флота

Военно-морской музей Северного флота

Музей в целом интересный, но, к сожалению, прочно застрял в прошлом веке. Модели, картины, экспонаты, фотографии и текст, и никакого интерактива. Модели очень красивы, но, увы, их нельзя покрутить и потрогать, так что компьютерные модели уже выигрывают и во внешнем виде, и в интерактивности.

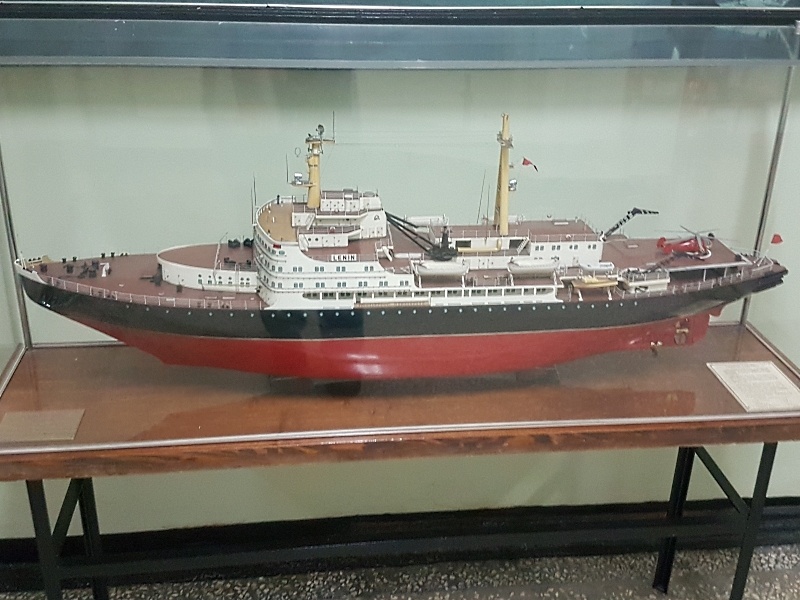

Модель ледокола «Ленин». Ценна возможностью увидеть немаленькую подводную часть.

Экскурсия на атомный ледокол-музей «Ленин» - 27

Типичная картина.

Экскурсия на атомный ледокол-музей «Ленин» - 28

Головной убор и ленточка к бескозырке с крейсера «Варяг».

Экскурсия на атомный ледокол-музей «Ленин» - 29

«Трехлинейка» Мосина в разрезе.

Экскурсия на атомный ледокол-музей «Ленин» - 30

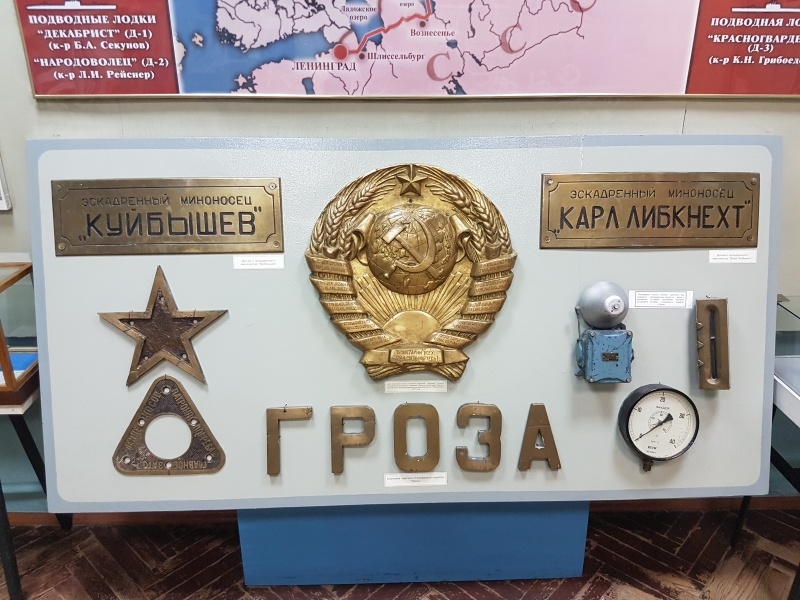

Детали с кораблей.

Экскурсия на атомный ледокол-музей «Ленин» - 31

Портсигар снайпера 63 бригады морской пехоты Аббасова

Экскурсия на атомный ледокол-музей «Ленин» - 32

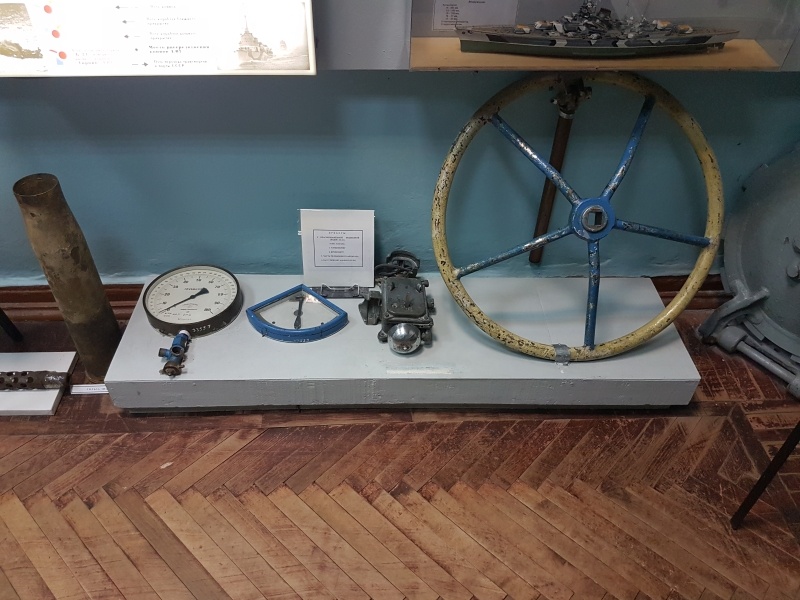

Приборы с подводной лодки К-21, атаковавшей немецкий линкор «Тирпиц».

Экскурсия на атомный ледокол-музей «Ленин» - 33

Некоторые экспонаты заставляют улыбнуться.

Экскурсия на атомный ледокол-музей «Ленин» - 34

Очень необычная трубка.

Экскурсия на атомный ледокол-музей «Ленин» - 35

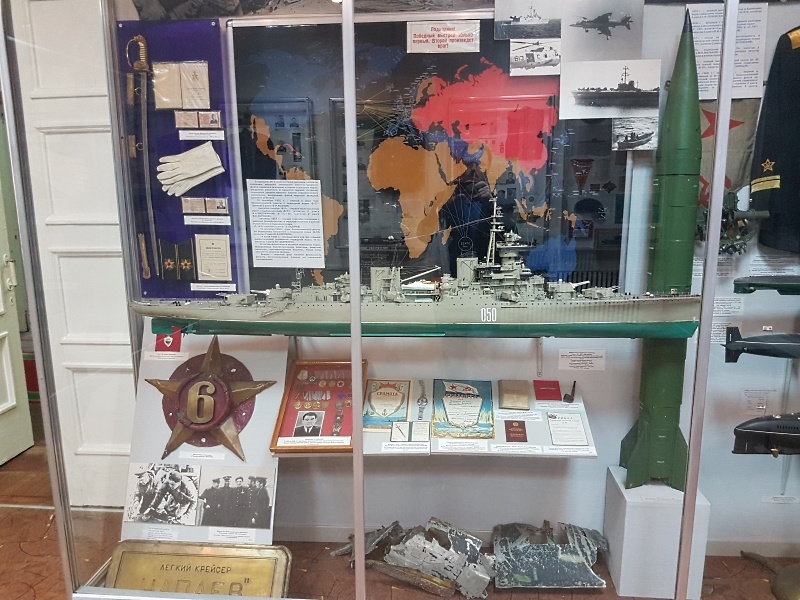

Большая зеленая ракета — Р-11ФМ, первая баллистическая ракета для подводных лодок. Обломки внизу от самолета У-2 Пауэрса, сбитого 1 мая 1960 года.

Экскурсия на атомный ледокол-музей «Ленин» - 36

Юрий Гагарин служил летчиком-истребителем на Северном флоте, так что неудивительно, что связанные с ним артефакты есть в музее. На фото парашют и формуляр укладки.

Экскурсия на атомный ледокол-музей «Ленин» - 37

Книга Гагарина с дарственной надписью, подарена музею 23 октября 1961.

Экскурсия на атомный ледокол-музей «Ленин» - 38

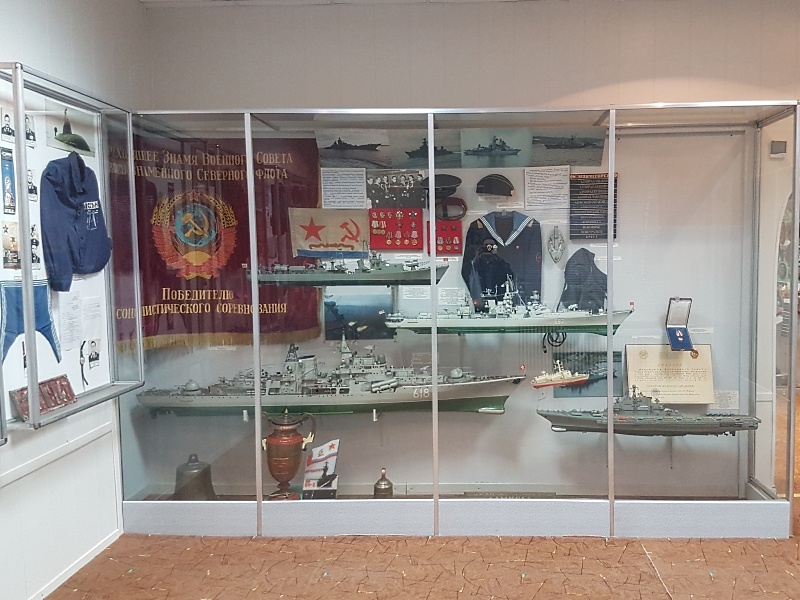

Еще несколько моделей из множества.

Экскурсия на атомный ледокол-музей «Ленин» - 39

В музее очень правильное отношение к катастрофам. Их помнят, но без истеричности «до чего все всё довели». Самый большой эмоциональный отклик у меня вызвал вот этот экспонат — книга «По следам подводных катастроф», обнаруженная после подъема погибшей лодки «Курск» в каюте Александра Шубина, заместителя командира по воспитательной работе. Такой книги не могло быть у человека, равнодушно относящегося к своему делу.

Экскурсия на атомный ледокол-музей «Ленин» - 40

Не очень часто встречающийся экспонат — трофейная немецкая противотанковая пушка PaK-35/36. На заднем плане якорная мина и снаряд противолодочного бомбомета.

Экскурсия на атомный ледокол-музей «Ленин» - 41

Выражаю сердечную благодарность коллективу мурманского Информационного центра по атомной энергии за блестящую организацию поездки.
