Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

В ассортименте компании ASUS насчитывается сразу 19 материнских плат на наборе системной логики Intel Z390. Потенциальный покупатель может выбирать как из моделей элитной серии ROG или сверхнадёжной TUF, так и из Prime, отличающейся более демократичными ценами. Поступившая к нам на тестирование плата как раз относится к последней серии и даже в России стоит немногим более 12 тысяч рублей, что для решений на чипсете Intel Z390 сравнительно недорого. Речь пойдёт о модели ASUS Prime Z390-A.

Имея на своём борту всё необходимое для создания игровой системы или производительной рабочей станции, плата всё же слегка упрощена разработчиками — это коснулось почти всего, начиная с цепи питания процессора и заканчивая портами. При этом все возможности по разгону процессора и оперативной памяти у ASUS Prime Z390-A есть. Подробнее обо всём этом мы расскажем вам в данном материале.

⇡#

Технические характеристики и стоимость

Поддерживаемые процессоры Процессоры Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron
в исполнении LGA1151 восьмого и девятого поколения микроархитектуры Core
Чипсет Intel Z390 Express
Подсистема памяти 4 × DIMM DDR4 небуферизованной памяти объёмом до 64 Гбайт;
двухканальный режим работы памяти;
поддержка модулей с частотой 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/
3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3100(O.C.)/
3066(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 МГц;
поддержка Intel XMP (Extreme Memory Profile)
Графический интерфейс Интегрированное графическое ядро процессора позволяет использовать порты HDMI и DisplayPort;
поддерживаются разрешения до 4K включительно (4096 × 2160 при 30 Гц);
максимальный объём разделяемой памяти – 1 Гбайт;
поддержка технологий Intel InTru 3D, Quick Sync Video, Clear Video HD Technology, Insider
Разъёмы для плат расширения 2 слота PCI Express x16 3.0, режимы работы x16, x8/x8, x8/x4+x4 и x8+x4+x4/х0;
1 слот PCI Express x16 (в режиме х4), Gen 3;
3 слота PCI Express x1, Gen 3
Масштабируемость видеоподсистемы NVIDIA 2-way SLI Technology;
AMD 2-way/3-way CrossFireX Technology
Интерфейсы накопителей Чипсет Intel Z390 Express:
– 6 × SATA 3, пропускная способность до 6 Гбит/с;
– поддержка RAID 0, 1, 5 и 10, Intel Rapid Storage, Intel Smart Connect Technology и Intel Smart Response, NCQ, AHCI и Hot Plug;
– 2 × M.2, пропускная способность каждого до 32 Гбит/с (M.2_1 поддерживает только PCI Express-накопители длиной от 42 до 110 мм, M.2_2 поддерживает SATA и PCI Express-накопители длиной от 42 до 80 мм);
– поддержка технологии Intel Optane Memory
Сетевые
интерфейсы
Гигабитный сетевой контроллер Intel Gigabit LAN I219V (10/100/1000 Мбит);
поддержка технологии ASUS Turbo LAN Utility;
поддержка технологии ASUS LAN Guard
Аудиоподсистема 7.1-канальный HD-аудиокодек Realtek ALC S1220A;
соотношение сигнал-шум (SNR) – 120 дБ;
уровень SNR на линейном входе – 113 дБ;
звуковые конденсаторы Nichicon fine gold (7 шт.);
предрегулятор питания;
встроенный усилитель для наушников;
разные слои текстолита для левого и правого каналов;
изолированная от PCB звуковая карта
Интерфейс USB Чипсет Intel Z390 Express:
– 6 портов USB 2.0/1.1 (2 на задней панели, 4 подключаются к разъёмам на системной плате);
– 4 порта USB 3.1 Gen1 (2 на задней панели, 2 подключаются к разъёмам на системной плате);
– 4 порта USB 3.1 Gen2 (на задней панели платы, 3 Type-A и 1 Type-C);
– 1 порт USB 3.1 Gen1 (подключается к разъёму на системной плате)
Разъёмы и кнопки на задней панели Комбинированный PS/2 порт и два порта USB 2.0/1.1;
порты USB 3.1 Gen 2 Type-С и USB 3.1 Gen 2 Type-A;
видеовыходы HDMI и DysplayPort;
два порта USB 3.1 Gen 2 Type-A;
два порта USB 3.1 Gen 1 Type-A и сетевая LAN-розетка RJ-45;
1 оптический выход S/PDIF-интерфейса;
5 3,5-мм позолоченных аудиоразъёмов
Внутренние разъёмы на текстолите 24-контактный разъём питания ATX;
8-контактный разъём питания ATX 12 В;
6 SATA 3;
2 M.2;
4-pin разъём для вентилятора CPU с поддержкой PWM;
4-pin разъём для вентилятора CPU_OPT с поддержкой PWM;
2 4-pin разъёма для вентиляторов Chassis Fan с поддержкой PWM
4-pin разъём для помпы AIO_PUMP;
4-pin разъём для помпы W_PUMP;
разъём EXT_Fan;
разъём M.2 Fan;
разъём температурного сенсора;
2 4-pin адресуемых Aura RGB Strip-разъёма;
разъём USB 3.1 Gen 1 для подключения 1 порта Type-C;
разъём USB 3.1 Gen 1 для подключения 2 портов;
2 разъёма USB 2.0/1.1 для подключения 4 портов;
разъём TPM (Trusted Platform Module);
разъём COM-порта;
разъём S/PDIF;
коннектор Thunderbolt;
группа разъёмов для передней панели (Q-Connector);
разъём аудио для передней панели;
переключатель MemOK!;
коннектор CPU OV;
кнопка включения;
коннектор Clear CMOS;
коннектор Node
BIOS 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
совместимость с ACPI 6.1;
поддержка PnP 1.0a;
поддержка SM BIOS 3.1;
поддержка технологии ASUS EZ Flash 3
Контроллер I/O Nuvoton NCT6798D
Фирменные функции, технологии и особенности 5-Way Optimization by Dual Intelligent Processors 5:
– 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo Core App;
– Procool Power connector design;
TPU:
– Auto Tuning, TPU, GPU Boost;
Fan Xpert4:
– Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control;
ASUS 5X Protection III:
– ASUS SafeSlot Core: Fortified PCIe Slot prevents damage;
– ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!;
– ASUS Overvoltage Protection: World-class circuit-protecting power design;
– ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!;
– ASUS DIGI+ VRM: Digital 9 phase power design with Dr. MOS;
ASUS Optimem II:
– Improved DDR4 Stability;
ASUS EPU:
– EPU;
ASUS Exclusive Features:
– MemOK! II;
– AI Suite 3;
– Ai Charger;
ASUS Quiet Thermal Solution:
– Stylish Fanless Design Heat-sink solution & MOS Heatsink;
– ASUS Fan Xpert 4;
ASUS EZ DIY:
– ASUS O.C. Tuner;
– ASUS CrashFree BIOS 3;
– ASUS EZ Flash 3;
– ASUS UEFI BIOS EZ Mode;
ASUS Q-Design:
– ASUS Q-Shield;
– ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED);
– ASUS Q-Slot;
– ASUS Q-DIMM;
– ASUS Q-Connector;
AURA: RGB Lighting Control;
Turbo APP:
– featuring system performance tuning for selected applications;
M.2 Onboard
Форм-фактор, габариты (мм) ATX, 305 × 244
Поддержка операционной системы Windows 10 x64
Гарантия производителя, лет 3
Минимальная розничная стоимость, 12 460

⇡#Упаковка и комплектация

ASUS Prime Z390-A запечатана в небольшую картонную коробку, на лицевой стороне которой изображена сама плата, отмечены название модели и серии, а также перечислены поддерживаемые технологии. Не забыто и упоминание о поддержке системы подсветки ASUS Aura Sync.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

По информации на обратной стороне коробки о плате можно узнать практически всё, включая характеристики и ключевые особенности. Очень кратко характеристики продукта упомянуты и на стикере с торца коробки.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Внутри коробки дополнительной защиты для платы нет — она просто лежит на картонном поддоне и запечатана в антистатический пакет.

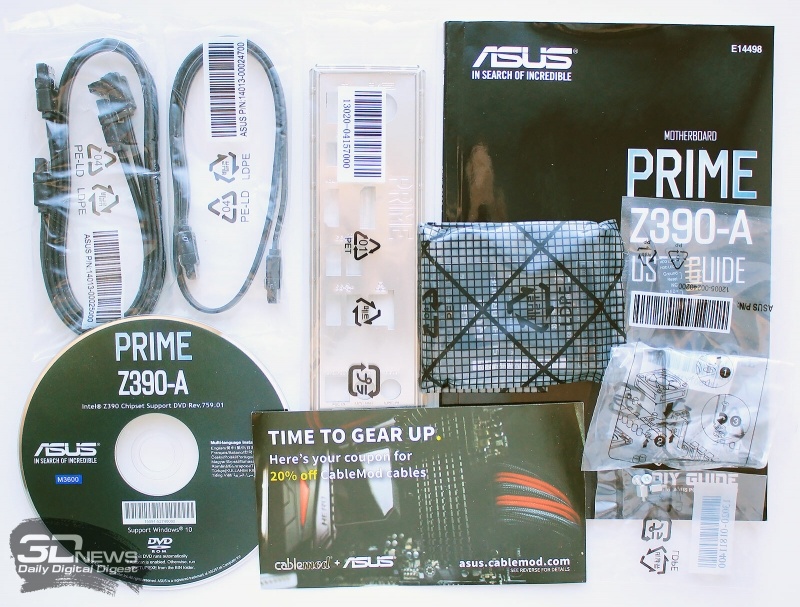

Комплектность вполне стандартная: два SATA-кабеля, заглушка на заднюю панель, диск с драйверами и утилитами, соединительный мостик для 2-way SLI, инструкция и винты для закрепления накопителей в портах M.2.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Бонусом идёт купон на двадцатипроцентную скидку при покупке фирменных кабелей в магазине CableMod.

Плата выпускается в Китае и обеспечивается трёхлетней гарантией. Добавим, что в российских магазинах она уже вовсю продаётся по цене от 12,5 тысяч рублей.

⇡#Дизайн и особенности

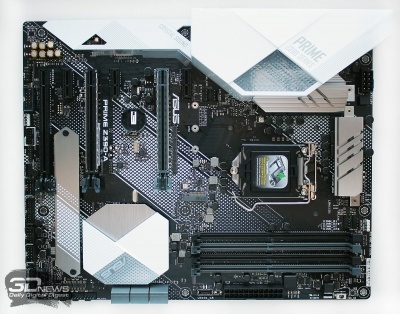

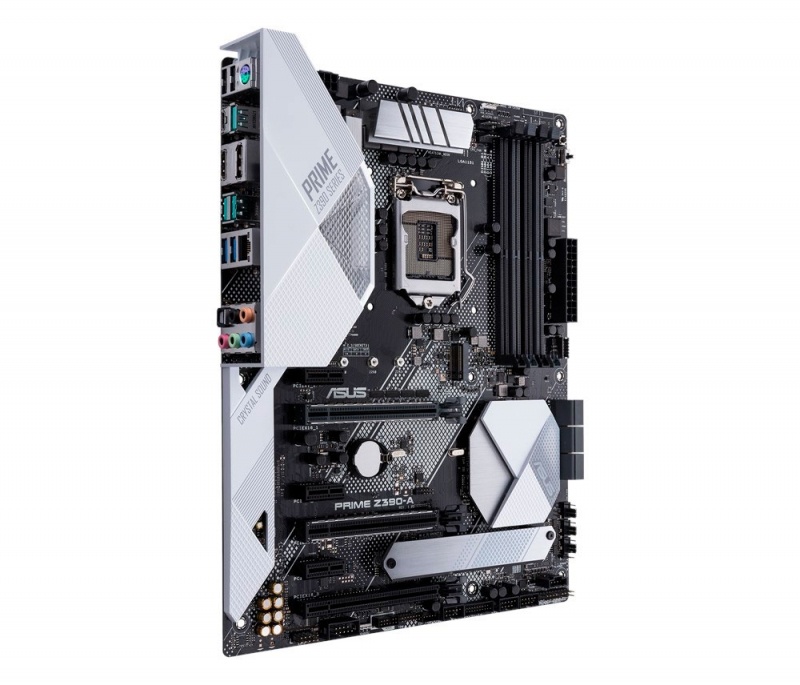

Дизайн у ASUS Prime Z390-A скромный и лаконичный. На текстолите нет никаких ярких вставок или привлекающих внимание деталей, а вся расцветка состоит из сочетания белого и чёрного цвета, а также серебристого окраса радиаторов. При этом плату вряд ли можно назвать скучной, хотя это последнее, на что можно обращать внимание при выборе основы для системы средней производительности.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

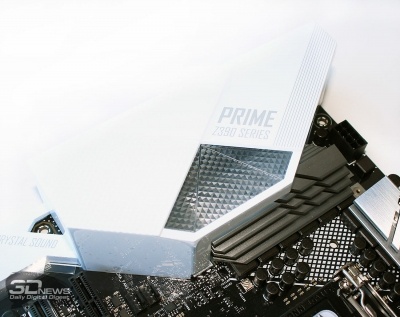

Из отдельных элементов дизайна выделим пластиковые кожухи на портах ввода-вывода и на радиаторе чипсета.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Они имеют полупрозрачные окошки, через которые будет видна подсветка. Добавим, что размеры платы равны 305 × 244 мм, то есть она относится к формату ATX.

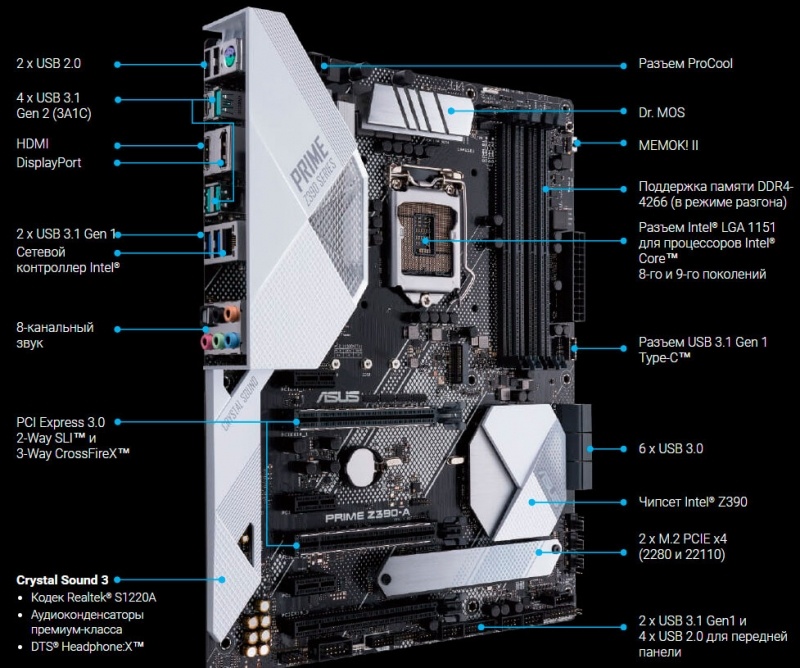

Среди основных достоинств ASUS Prime Z390-A производитель выделяет силовые цепи на элементах DrMOS, восьмиканальный звук Crystal Sound, а также поддержку всех современных портов и интерфейсов.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

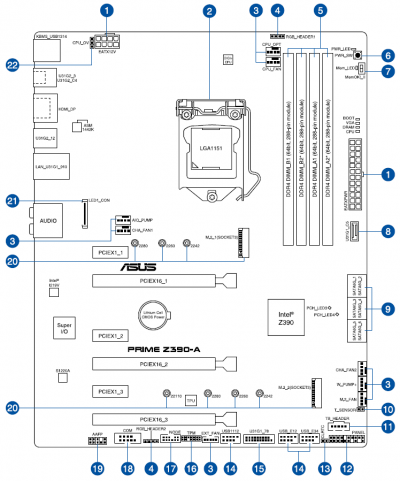

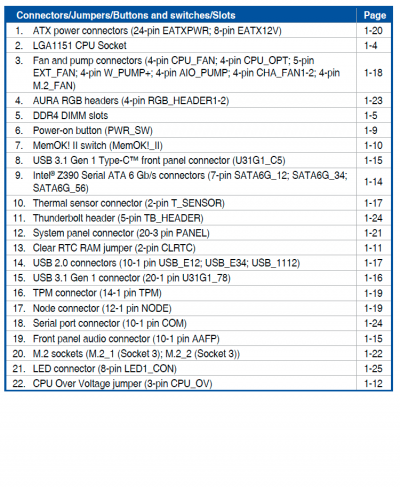

Перед детальным разбором компонентов материнской платы приведём их расположение на схеме из инструкции по эксплуатации.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

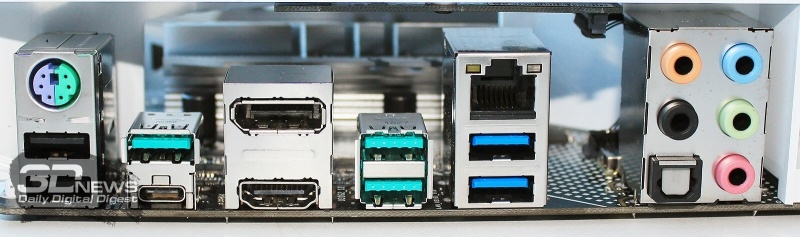

На заднюю панель платы выведены восемь USB-портов трёх типов, комбинированный порт PS/2, два видеовыхода, сетевая розетка, оптический выход и пять аудиоразъёмов.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Как видите, всё скромно и без излишеств, но вряд ли разработчиков здесь можно упрекнуть в каких-то компромиссах, поскольку базовый набор портов здесь реализован.

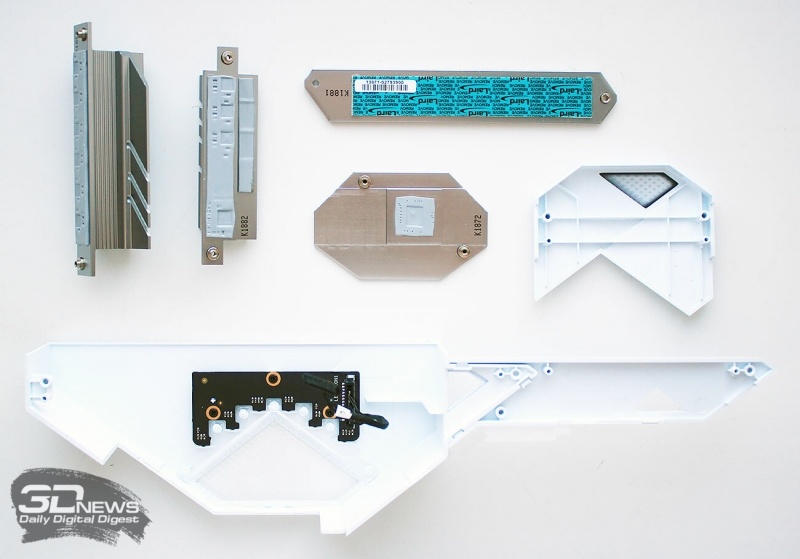

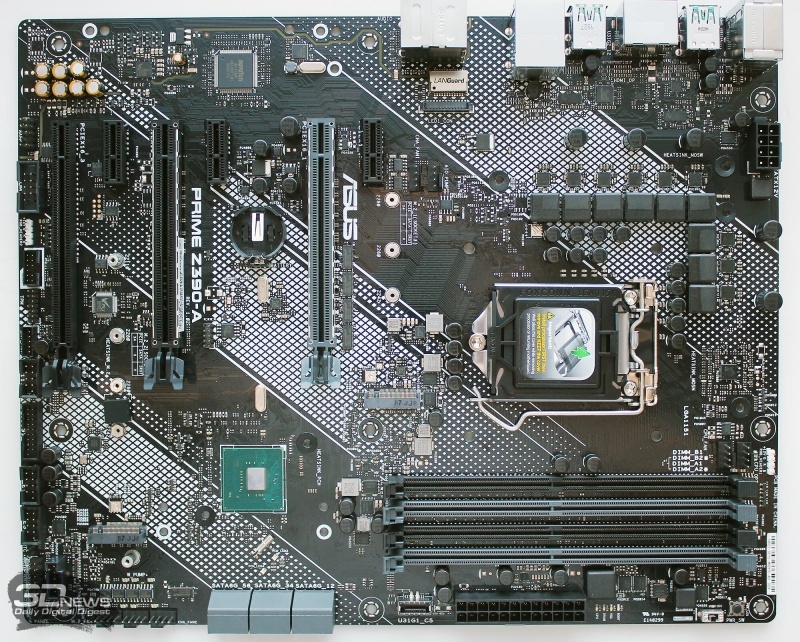

Все радиаторы и кожухи крепятся к текстолиту винтами. Для их снятия потребовалось менее пары минут, после чего ASUS Prime Z390-A предстала в своём естественном виде.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Текстолит не перегружен элементами, много свободных от микросхем зон, но это вполне типичная ситуация для материнских плат среднебюджетного сегмента.

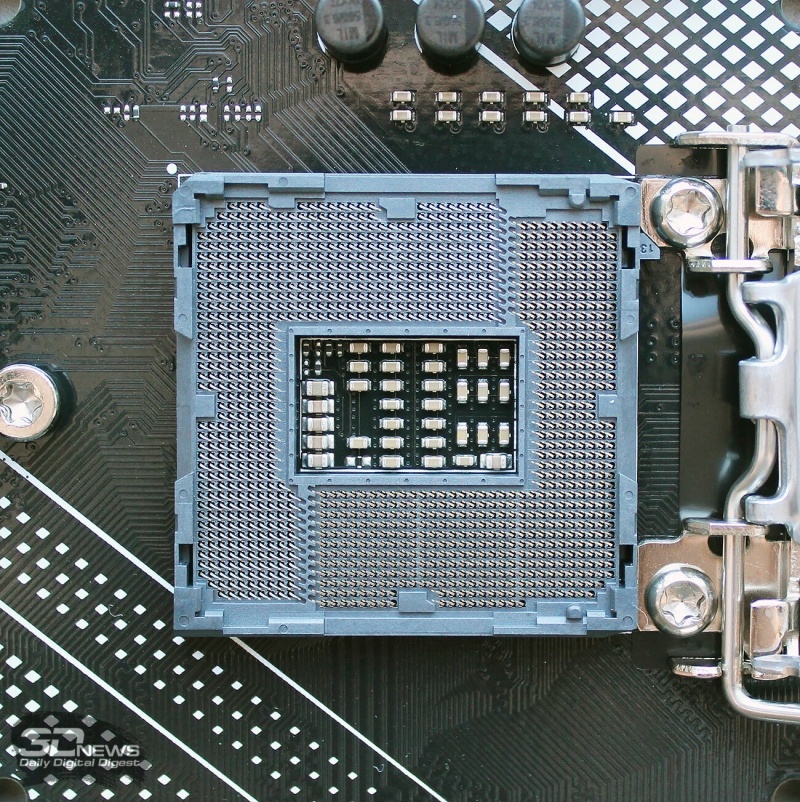

Процессорный разъём LGA1151-v2 не отличается какими-то фирменными особенностями — он совершенно стандартный.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

В характеристиках платы заявлена поддержка всех современных процессоров Intel под данный разъём, включая недавно вышедшие Intel Core i9-9900KF, для которых потребуется прошить версию BIOS 0702 или новее.

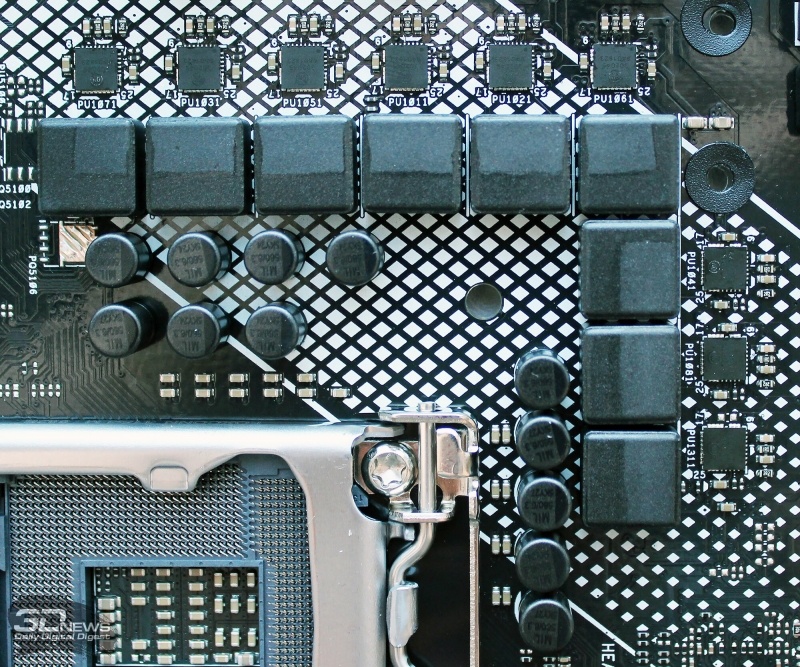

Система питания процессора на ASUS Prime Z390-A организована по схеме 4 × 2 + 1. В силовой цепи используются сборки DrMOS с интегрированными драйверами NCP302045 производства ON Semiconductor, способные выдержать в пике нагрузки до 75 А (средний ток – 45 А).

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

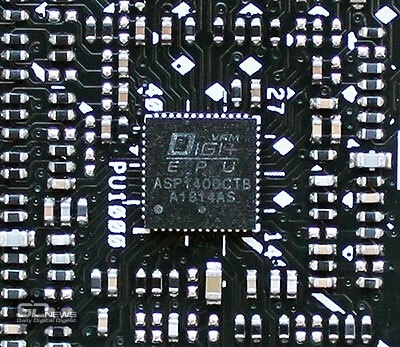

Управляет питанием на плате цифровой контроллер Digi+ ASP1400СTB.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

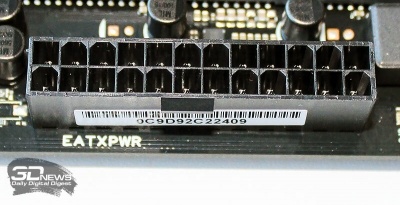

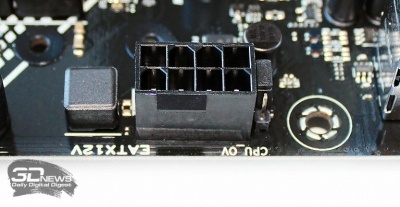

Питание платы обеспечивается двумя разъёмами — 24- и 8-контактным.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Разъёмы выполнены по технологии ProCool, в которой заявлено более надёжное соединение с кабелями, пониженное сопротивление и улучшенное теплораспределение. При этом визуальных отличий от обычных разъёмов на других платах мы не выявили.

Нет отличий и в чипсете Intel Z390, кристалл которого контактирует со своим небольшим радиатором через термопрокладку.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Впрочем, здесь их и не могло быть.

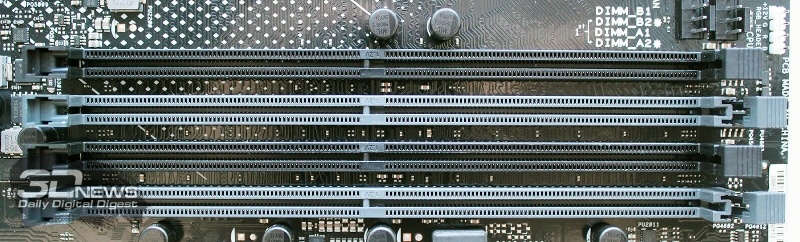

Плата оснащена четырьмя слотами DIMM оперативной памяти стандарта DDR4, которые попарно раскрашены в разные цвета. Приоритетными для установки одной пары модулей являются светло-серые слоты, что отмечено прямо на текстолите.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Общий объём памяти может достигать 64 Гбайт, а максимальная частота, заявленная в спецификациях, – 4266 МГц. Правда, для достижения такой частоты ещё придётся постараться подобрать как удачный процессор, так и саму память, но фирменная технология OptiMem II должна максимально облегчить остальное. Кстати, список официально протестированных на плате модулей уже сегодня содержит 17 страниц мелким шрифтом, но даже если вашей памяти в нём не окажется, то с вероятностью 99,9 % Prime Z390-A будет с ней работать, поскольку платы ASUS отличаются исключительной всеядностью к модулям оперативной памяти и, как правило, отлично их разгоняют. Добавим, что система питания памяти одноканальная.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

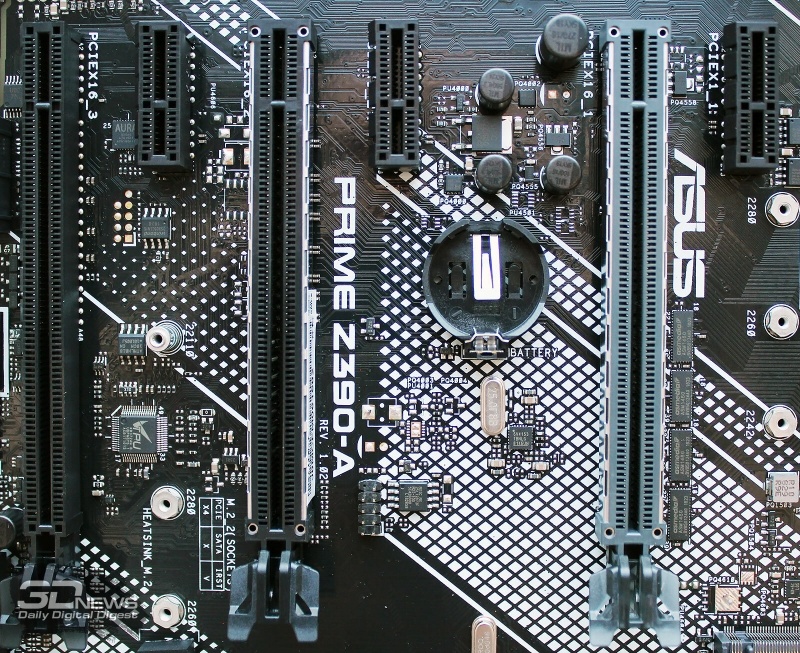

ASUS Prime Z390-A оснащается шестью слотами PCI Express. Три из них выполнены в конструктивном исполнении x16, и два таких слота имеют металлизированную оболочку. Первый x16-слот соединён с процессором и использует 16 процессорных линий PCI-E.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Второй слот такого же форм-фактора может работать только в режиме PCI-Express x8, поэтому плата, конечно, поддерживает технологии NVIDIA SLI и AMD CorssFireX, но только в сочетании x8/x8. Третий «длинный» слот PCI-Express работает только в режиме x4, используя чипсетные линии. Кроме этого, на платё есть три слота PCI-Express 3.0 x1, также реализованные набором системной логики Intel.

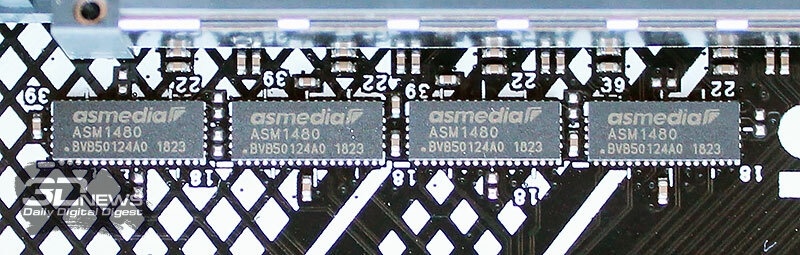

Переключение режимов работы слотов PCI-Express реализовано микросхемами-коммутаторами ASM1480 производства ASMedia.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

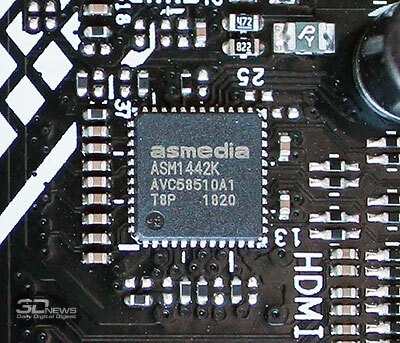

Что касается видеовыходов платы со встроенного в процессор графического ядра, то они реализованы контроллером ASM1442K.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

На плате есть стандартные шесть портов SATA III с пропускной способностью до 6 Гбит/с, реализованные возможностями всё того же набора системной логики Intel Z390. В их размещении на текстолите разработчики не стали ничего мудрить и расположили все разъёмы одной группой в горизонтальной ориентации.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

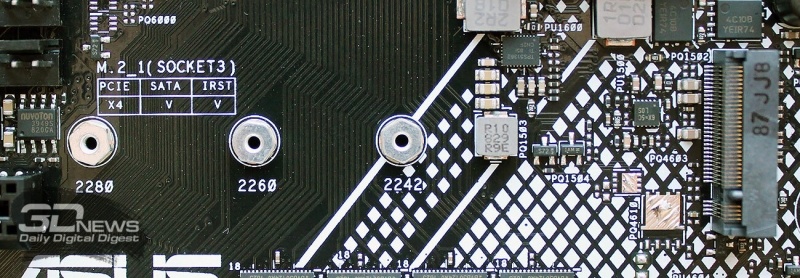

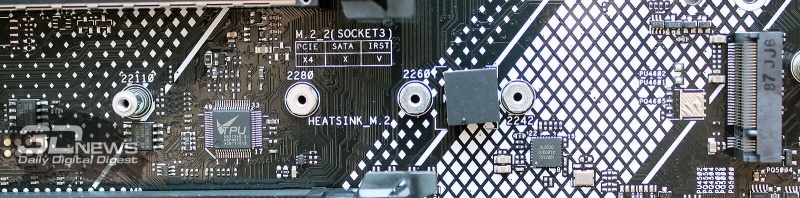

Есть на плате и порты M.2 в количестве двух штук. Верхний, M.2_1, поддерживает PCI-E- и SATA-устройства длиной до 8 см и при установке накопителя SATA-типа отключает порт SATA_2.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

В нижний можно установить только PCI-E-накопители длиной до 11 см, дополнительно он оснащён пластиной-радиатором с термопрокладкой.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

В общей сложности на плате 17 USB портов. Восемь из них выведены на заднюю панель, где можно найти два USB 2.0, два USB 3.1 Gen1, и четыре USB 3.1 Gen2 (один формата Type-C). Ещё шесть USB 2.0 можно подключить к двум колодкам на плате (используется дополнительный хаб), таким же способом можно вывести и два USB 3.1 Gen1. Кроме них, к плате подключается один разъём USB 3.1 Gen1 для передней панели корпуса системного блока. Вполне исчерпывающий набор портов.

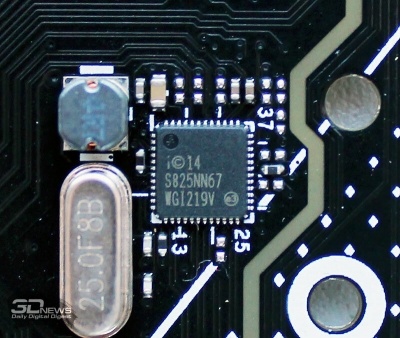

В качестве сетевого контроллера на ASUS Prime Z390-A используется широко распространённая микросхема Intel I219-V .

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

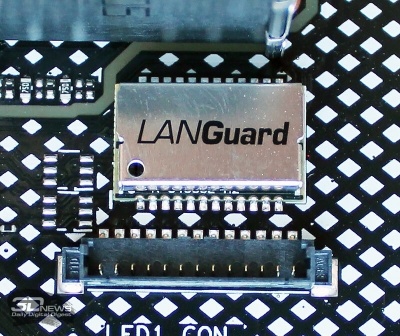

Аппаратную защиту от статического электричества и скачков напряжения обеспечит блок LANGuard, а программную оптимизацию трафика можно провести утилитой Turbo LAN.

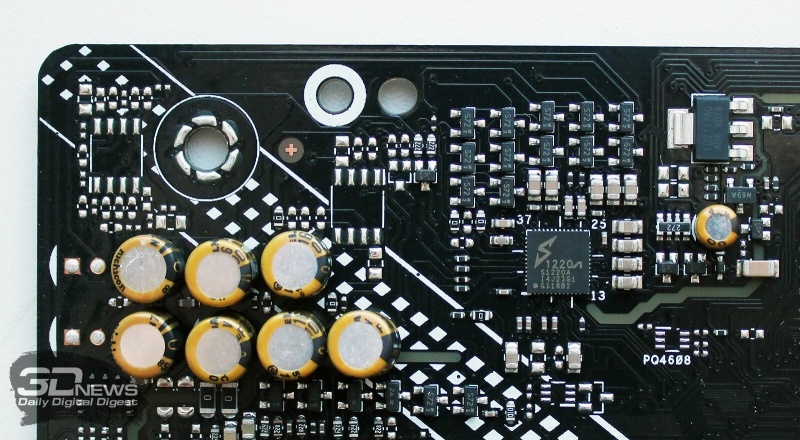

В основе звукового тракта платы лежит процессор Realtek S1220A с заявленным соотношением сигнал-шум (SNR) на линейном аудиовыходе 120 дБ и уровнем SNR на линейном входе – 113 дБ.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

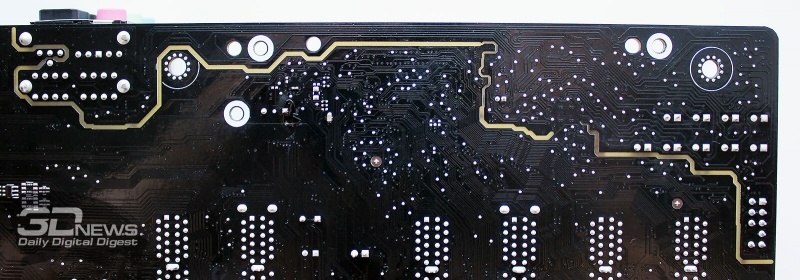

Такие значения достигаются в том числе и благодаря использованию японских аудиоконденсаторов премиум-класса, разведению левого и правого каналов в разных слоях текстолита, изоляции аудиозоны на текстолите от остальных элементов токонепроводящей полосой.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

На программном уровне поддерживается технология объёмного звучания DTS Headphone:X.

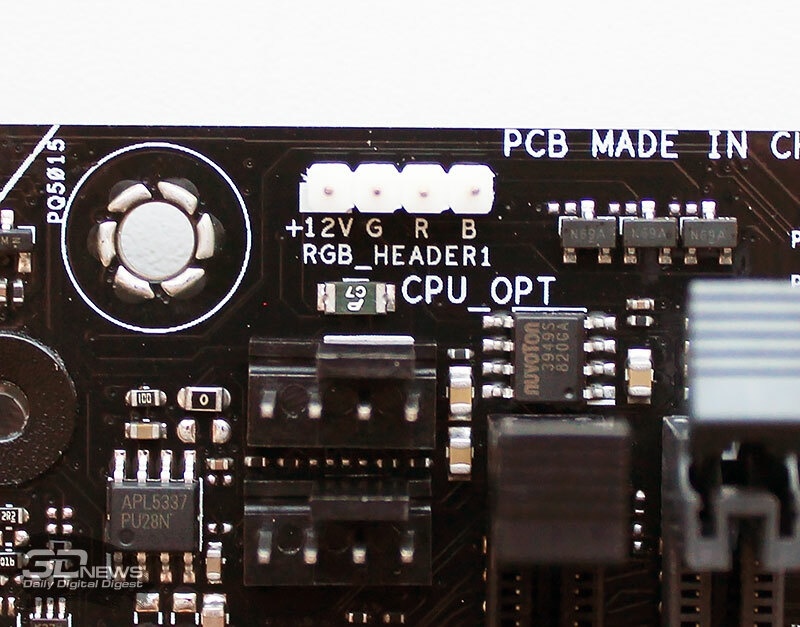

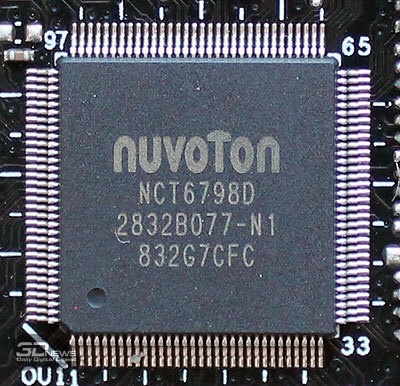

За функции мониторинга и управления вентиляторами на плате отвечает микросхема Nuvoton NCT6798D.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

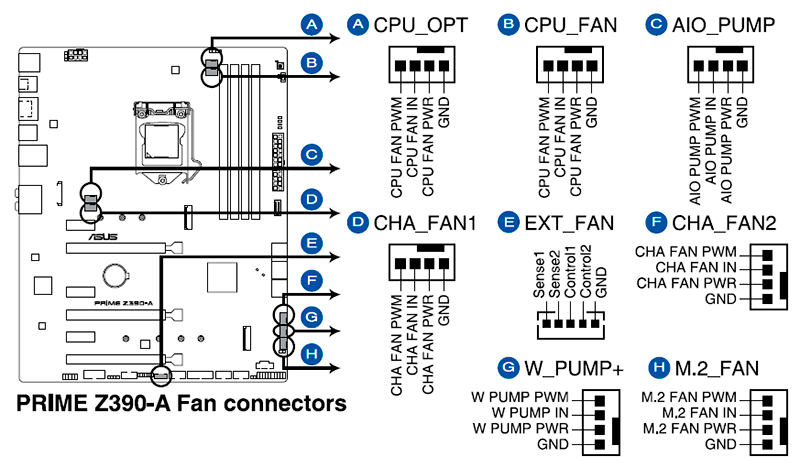

В общей сложности к плате можно подключить семь вентиляторов, каждый из которых можно настроить индивидуально по ШИМ-сигналу или напряжением. Есть и отдельный разъём для подключения помп систем жидкостного охлаждения, выдающий ток 3 А.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Разъёмом EXT_FAN предусмотрена возможность подключения платы расширения с дополнительными коннекторами для вентиляторов и термодатчиков, которые затем также могут управляться из BIOS платы.

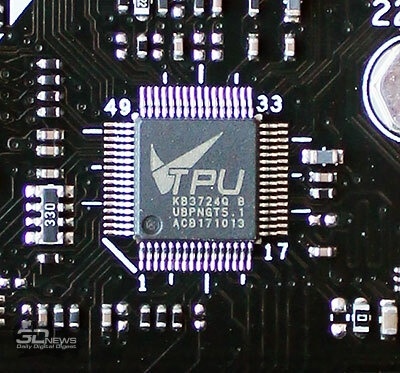

Настройка автоматического разгона на ASUS Prime Z390-A реализована микроконтроллером TPU KB3724Q.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Для подключения внешних лент светодиодной подсветки на плате предусмотрены два разъёма Aura RGB.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Поддерживаются ленты длиной до трёх метров. На текстолите платы подсвечивается зона кожуха выходов и небольшой участок радиатора чипсета, а регулировка цвета подсветки и выбор её режимов доступны через приложение ASUS Aura.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

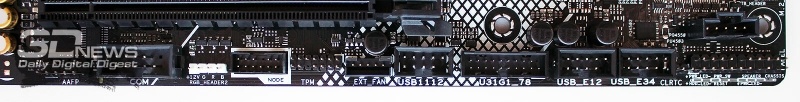

Из других разъёмов на нижнем крае текстолита выделим новый коннектор NODE, к которому можно подключить блоки питания ASUS для мониторинга энергопотребления и скорости вращения вентилятора.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

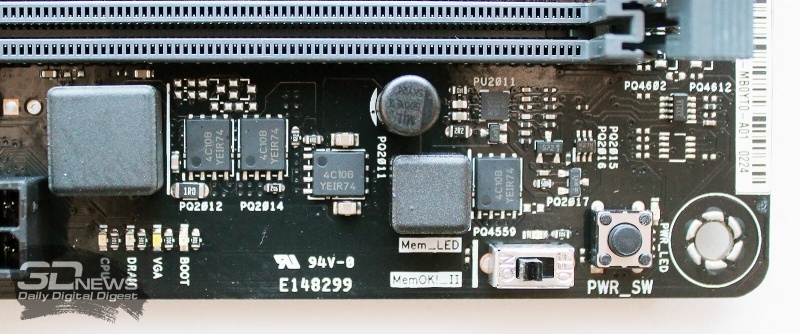

А вот отсутствие индикатора POST-кодов на плате не радует, даже несмотря на её среднебюджетный класс.

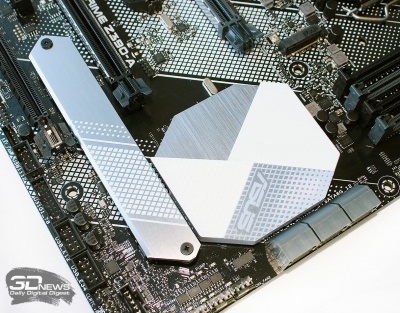

В охлаждении VRM-цепей платы задействованы два отдельных алюминиевых радиатора с термопрокладками. В свою очередь чипсет, потребляющий не более 6 ватт, охлаждается маленькой 2-3 мм пластинкой.

Новая статья: Обзор и тестирование материнской платы ASUS Prime Z390-A

Такая же толщина и у пластины для накопителя в нижнем порте M.2. Причём производитель обещает 20-градусное снижение температуры накопителей в сравнении с показателями вообще без радиатора.
