Техника из деревянных шкатулок

Я коллекционирую разную измерительную и оптическую технику и хочу с вами поделиться любопытными экземплярами. Они произведены в разные годы, но их объединяет одно — деревянные футляры.

Начнём с гвоздя программы. Бинокулярной лупы.

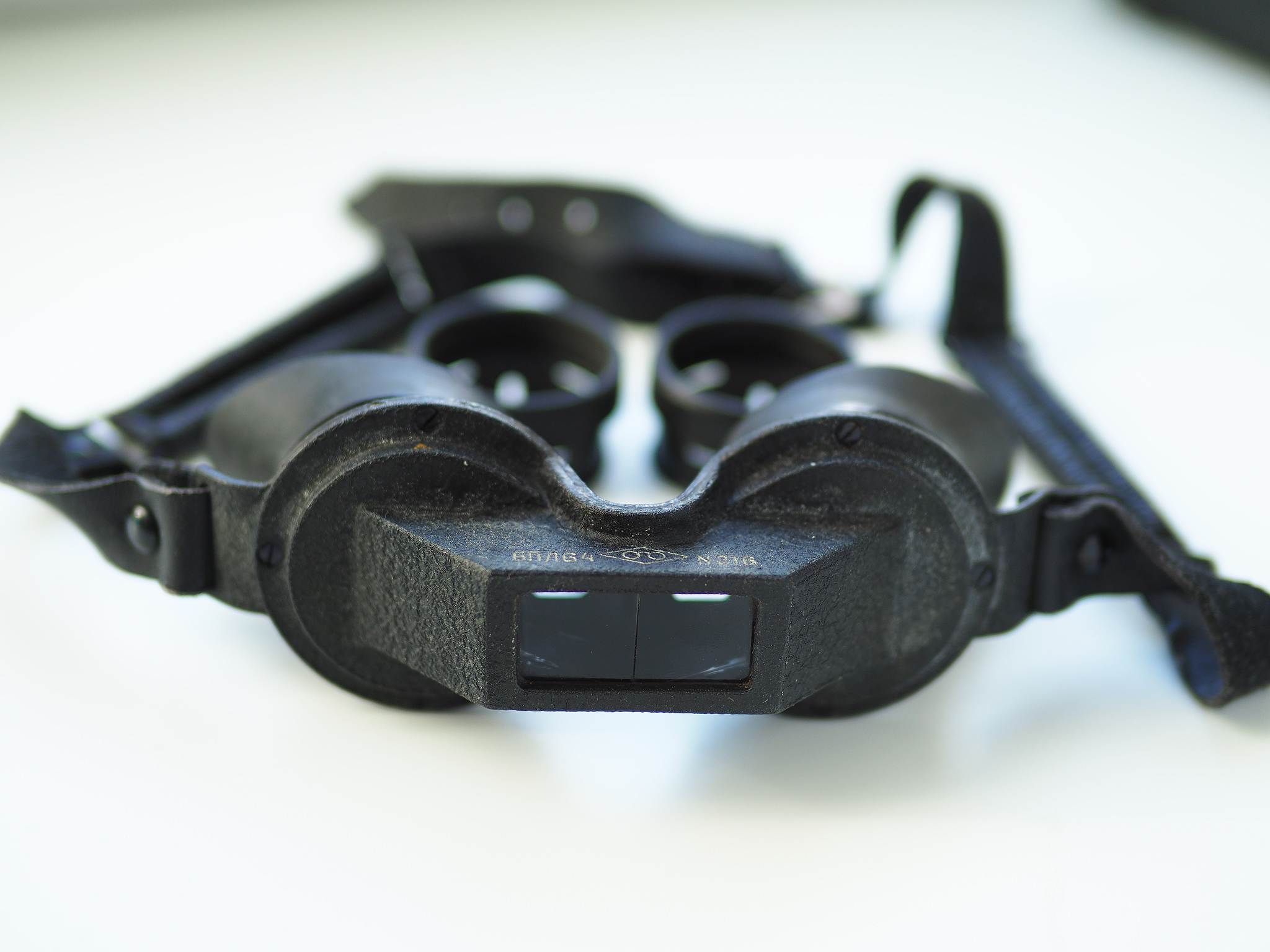

▍ БПЛ64 (1953 г.)

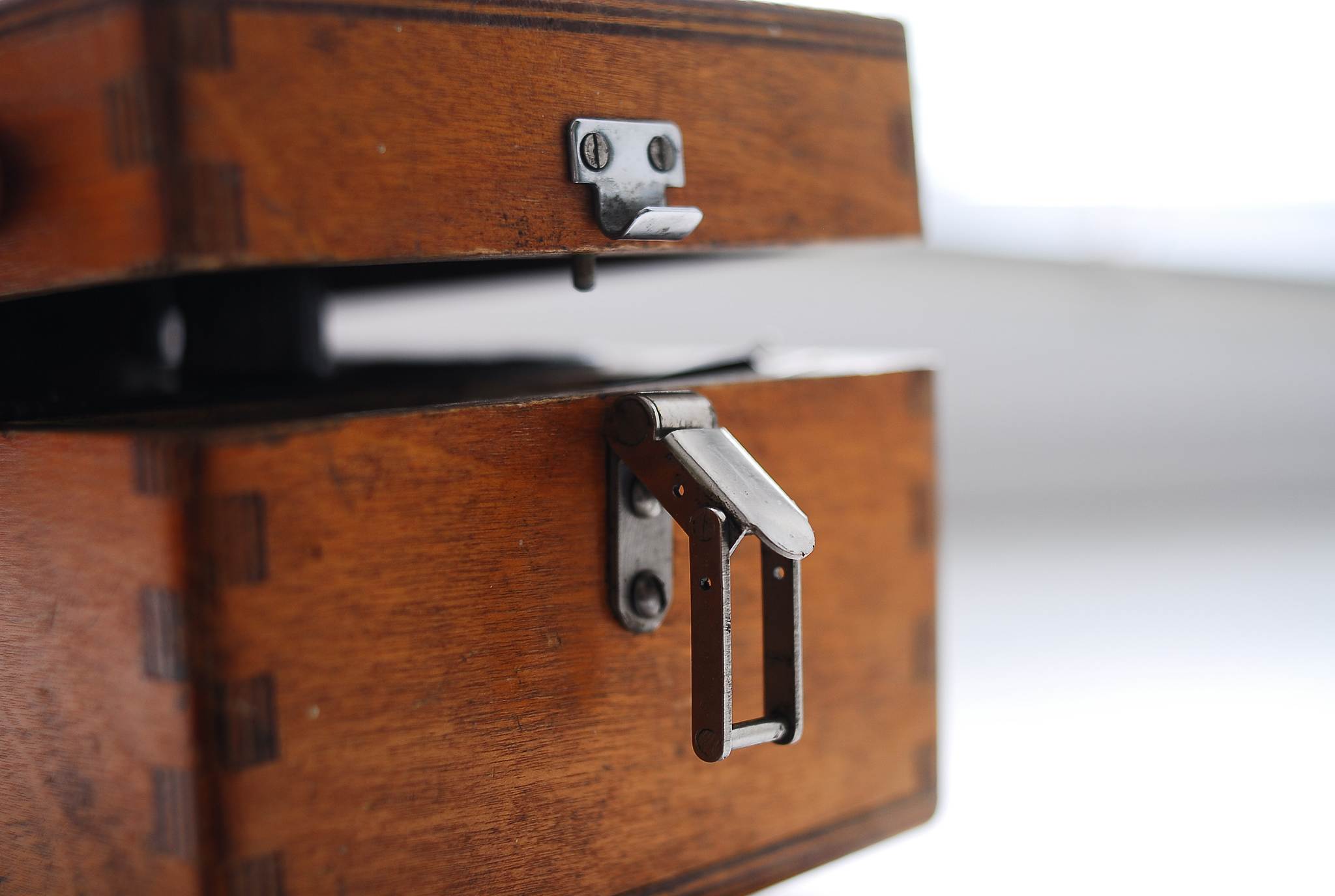

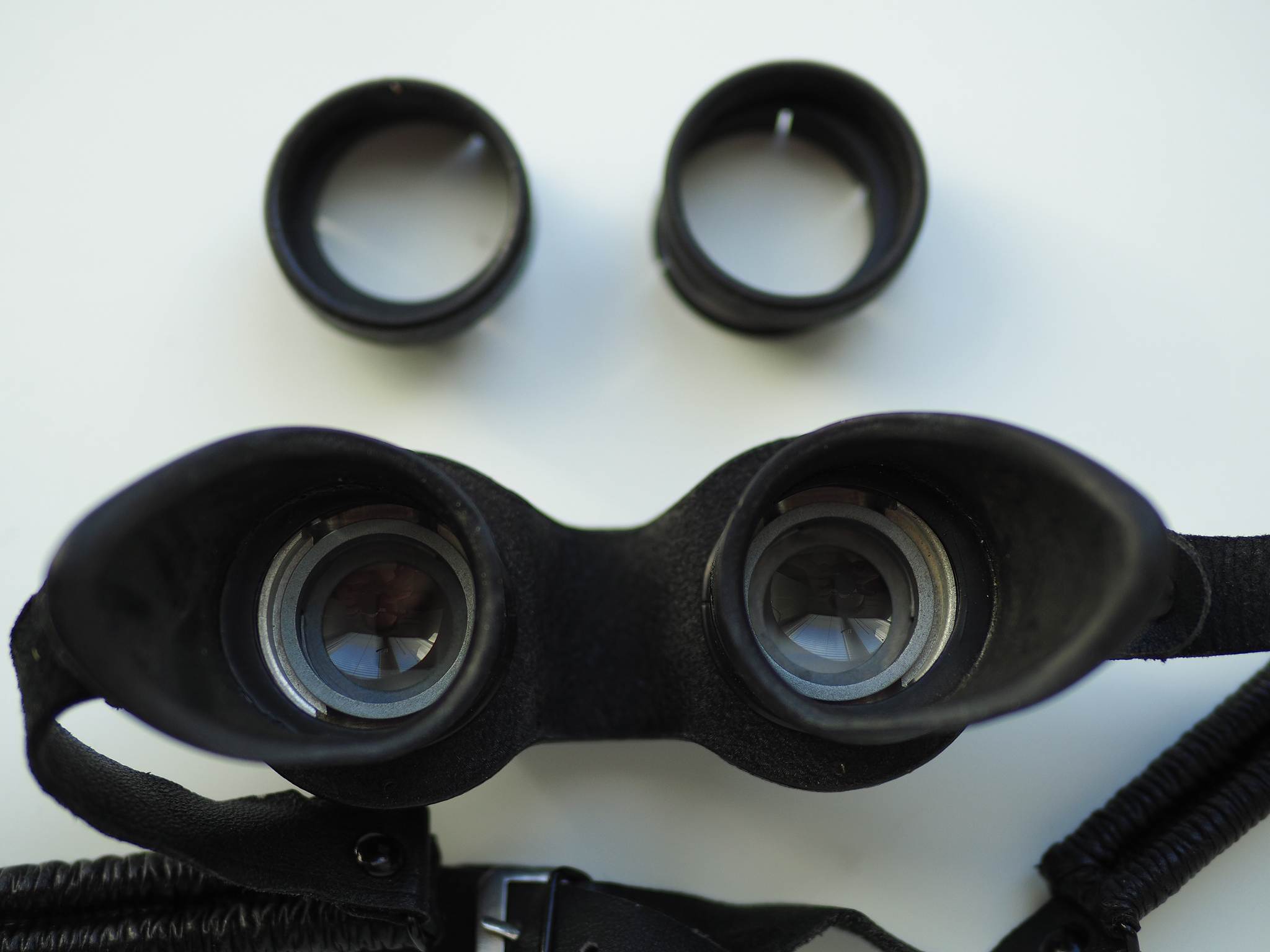

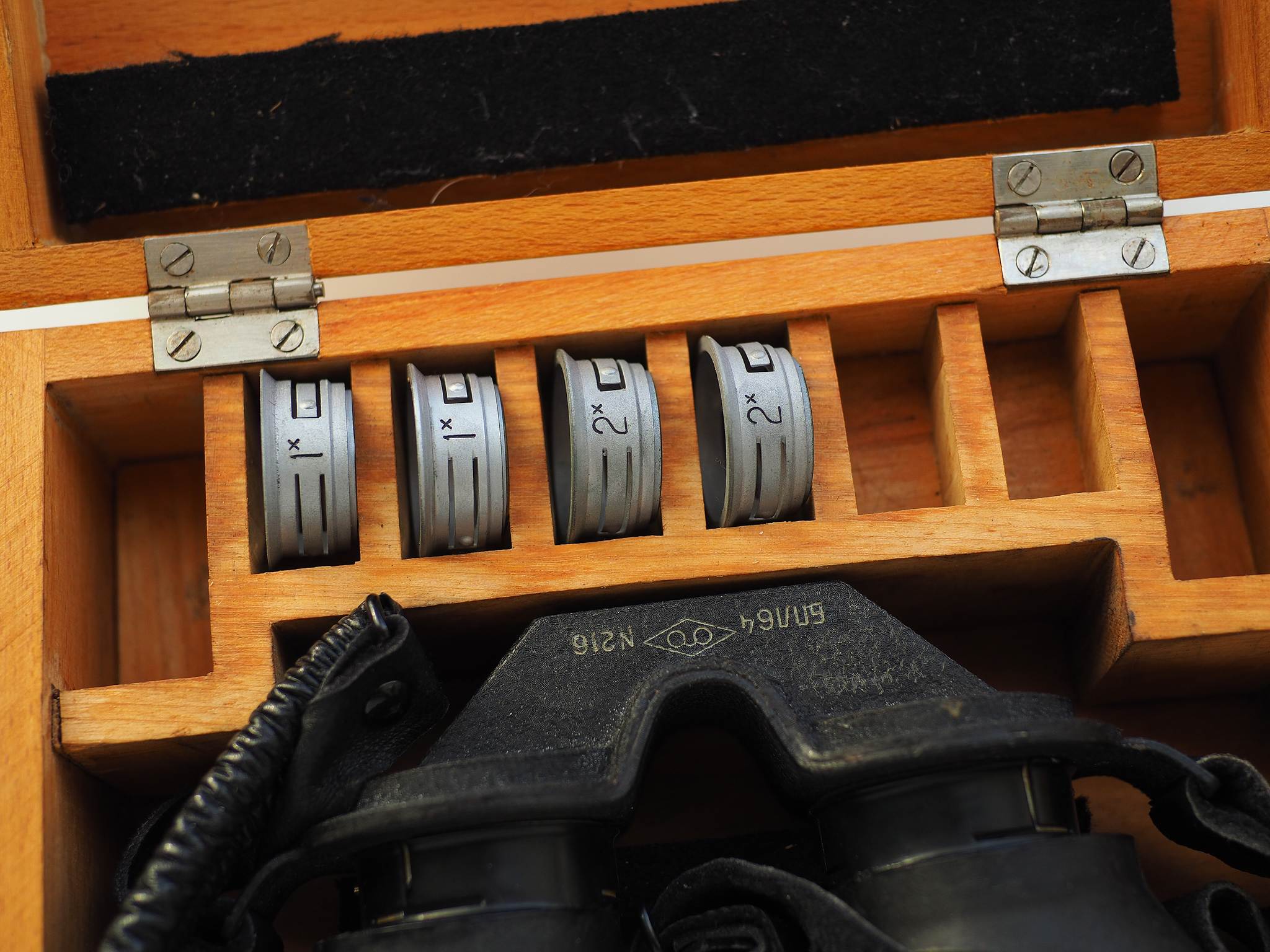

Этот оптический прибор предназначен для создания стереоизображения при работе с мелкими предметами. Достался в полной комплектации и в отличном состоянии. Внутри ящичка из бука находятся сменные окуляры с увеличением ×1, ×2 и ×3, инструкция с аттестатом и сменные наглазники.

Окуляры ×1 предназначены для осмотра полостей и предметов, находящихся в углублении, дистанция фокусировки — около 20 сантиметров.

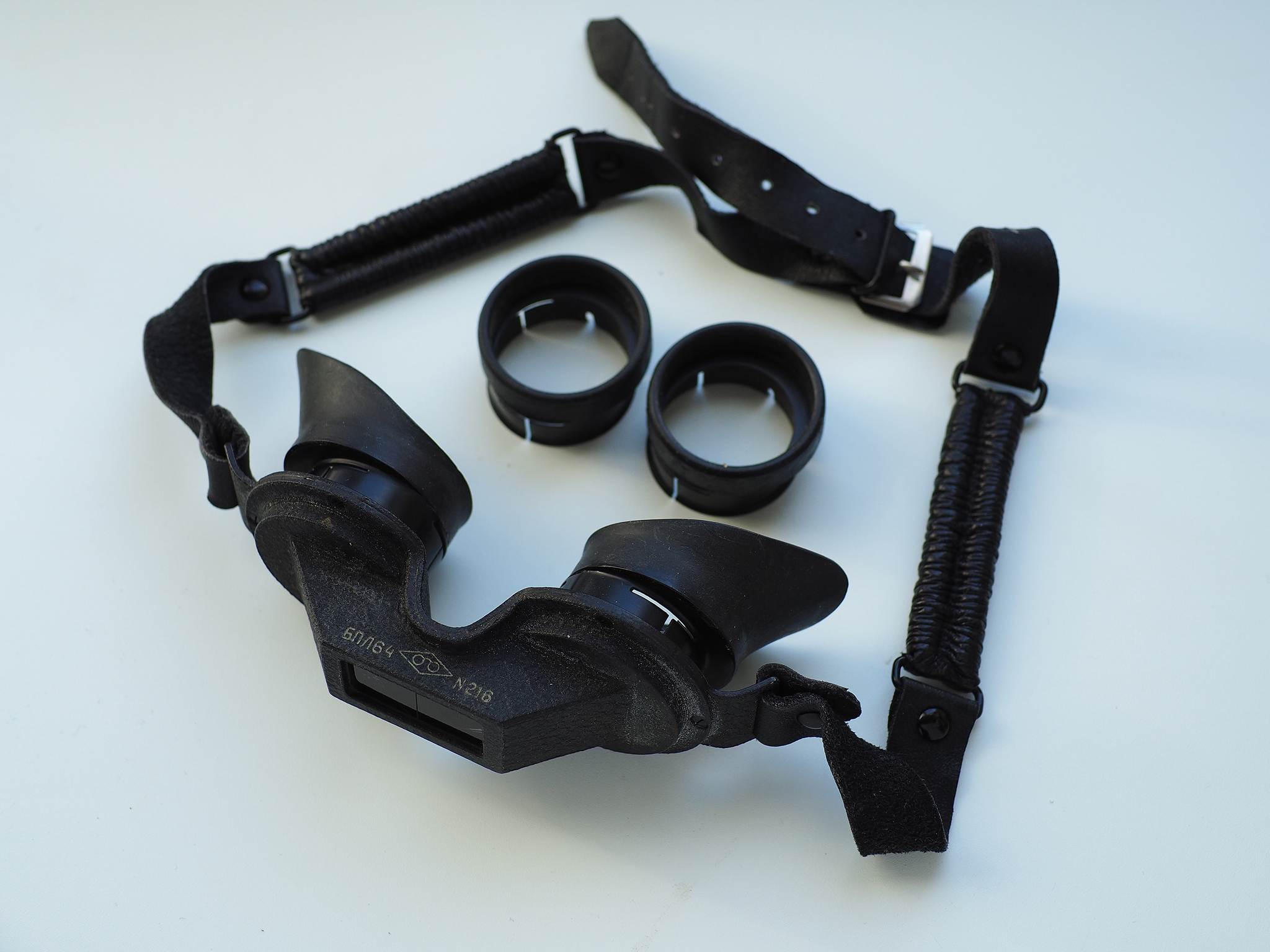

Посмотрите, как умело сделан ремешок из мягкой кожи. Гофрированные проставки внутри себя содержат пружины и по конструкции представляют собой сшитые из кожи трубки. Никакой резины! Стальная пружина прослужит лет триста. Примечательно, что ремешок соединяют не заклёпки, а миниатюрные винтовые болтики со шлицем «пятачком» в виде двух глухих отверстий.

При максимальном увеличении поле зрения ограничивается площадью примерно 10×20 мм. Несмотря на отсутствие просветления на линзах, качество изображения хорошее, предметы видно в мельчайших подробностях. Особенно впечатляюще выглядят микросхемы, насекомые, детали растений. Впечатление от макроизображения, наблюдаемого двумя глазами, сравнимо с ощущением, когда смотришь в бинокль и микроскоп одновременно. По счастливой случайности прибор точно подошёл к моему межзрачковому расстоянию 64 мм (цифры в названии означают расстояние).

Отдельно хочется сказать о качестве изготовления. Корпус хорошо подогнан и покрыт краской с приятным волнистым эффектом, которую встречал только на старинных приборах и технике. Может быть, кто-то знает, как повторить техпроцесс и получить такое покрытие сегодня?

Резиновые уплотнители окуляров за столько лет не раскисли и не утратили мягкости.

▍ Микро́метр (1967 г.)

Впервые я узнал о существовании такого прибора, когда помогал деду разбирать завалы в кладовке. Он продемонстрировал принцип работы и рассказал про заветные три щелчка трещотки. Этот момент почему-то ярко запомнился.

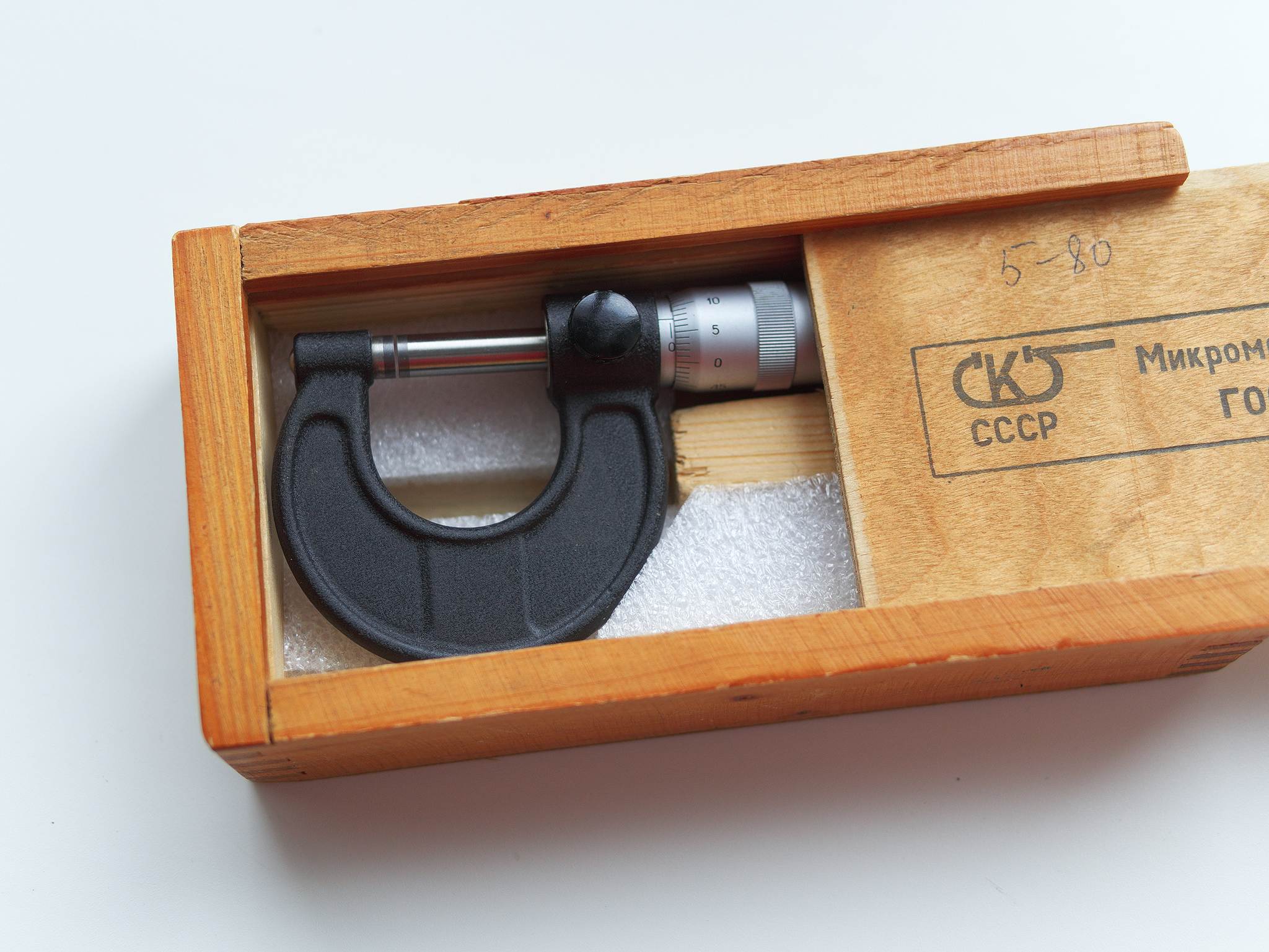

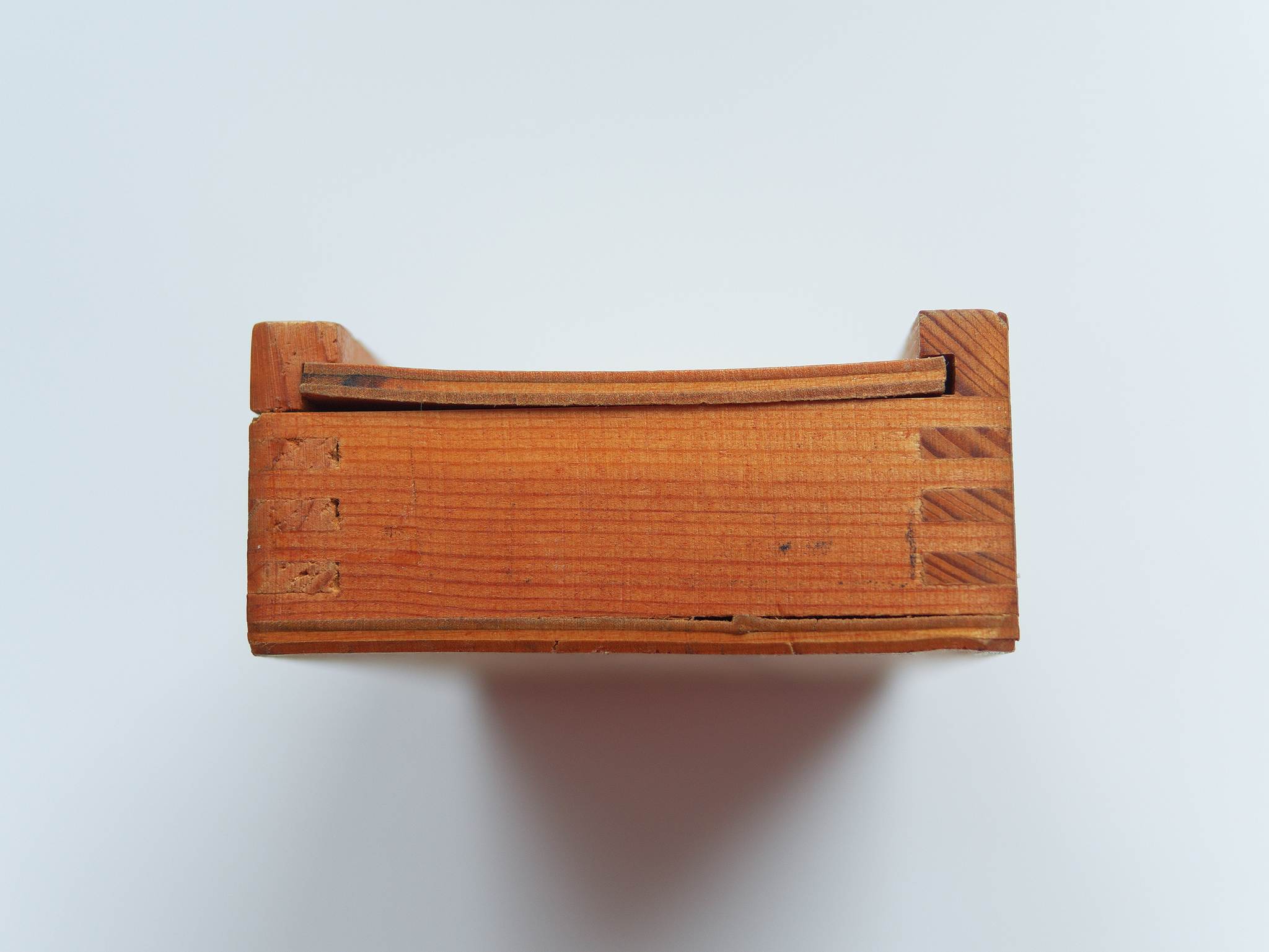

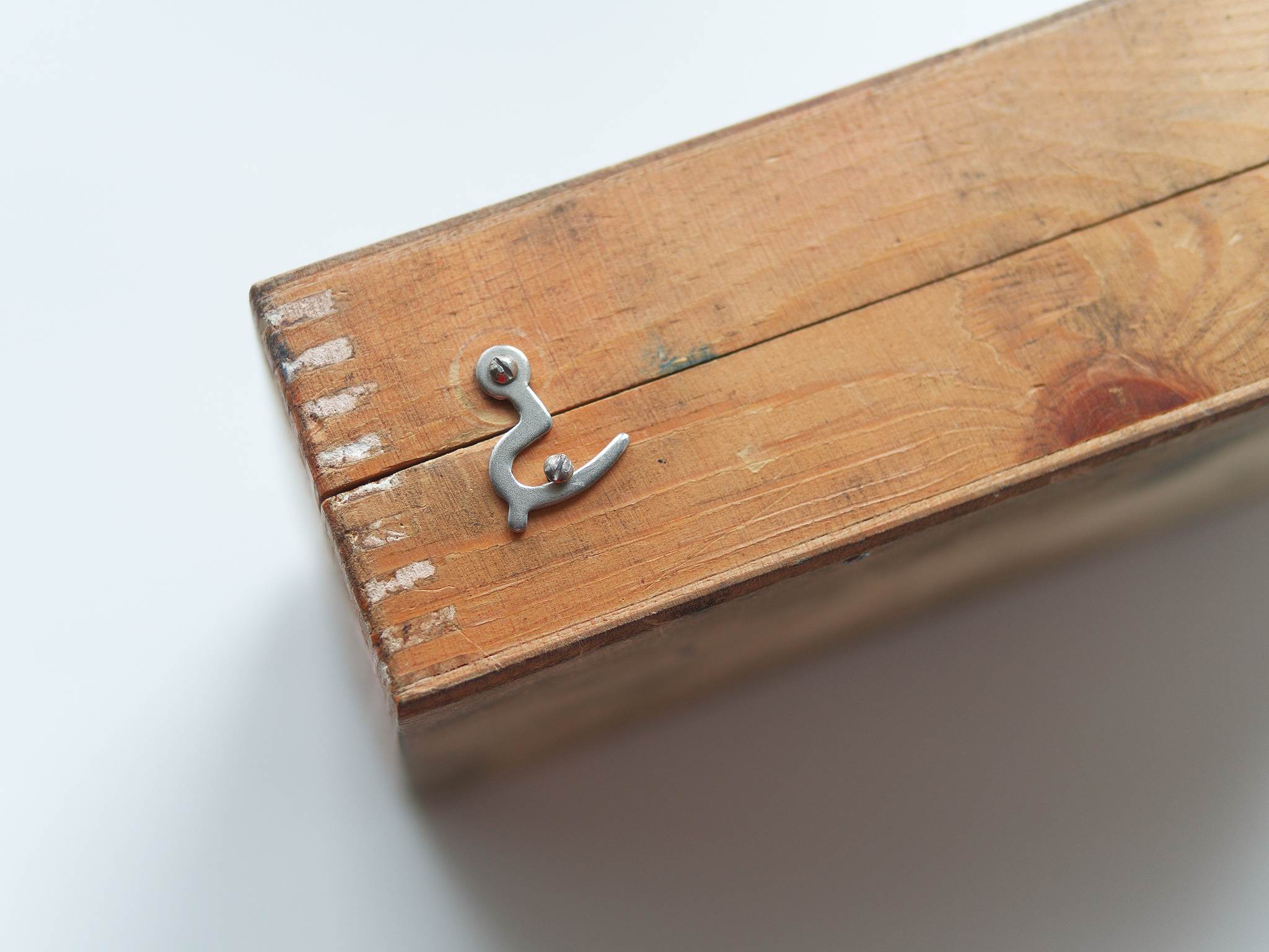

Футляр сделан из сосны, соединения выполнены грубовато. Крышка из фанеры. Всё покрыто тонким окрашенным лаком.

Своим микро́метром я решил обзавестись, когда потребовалось точно измерить диаметр провода. Оказалось, что советские приборы состояния «в масле» встречаются довольно часто на барахолках и стоят недорого.

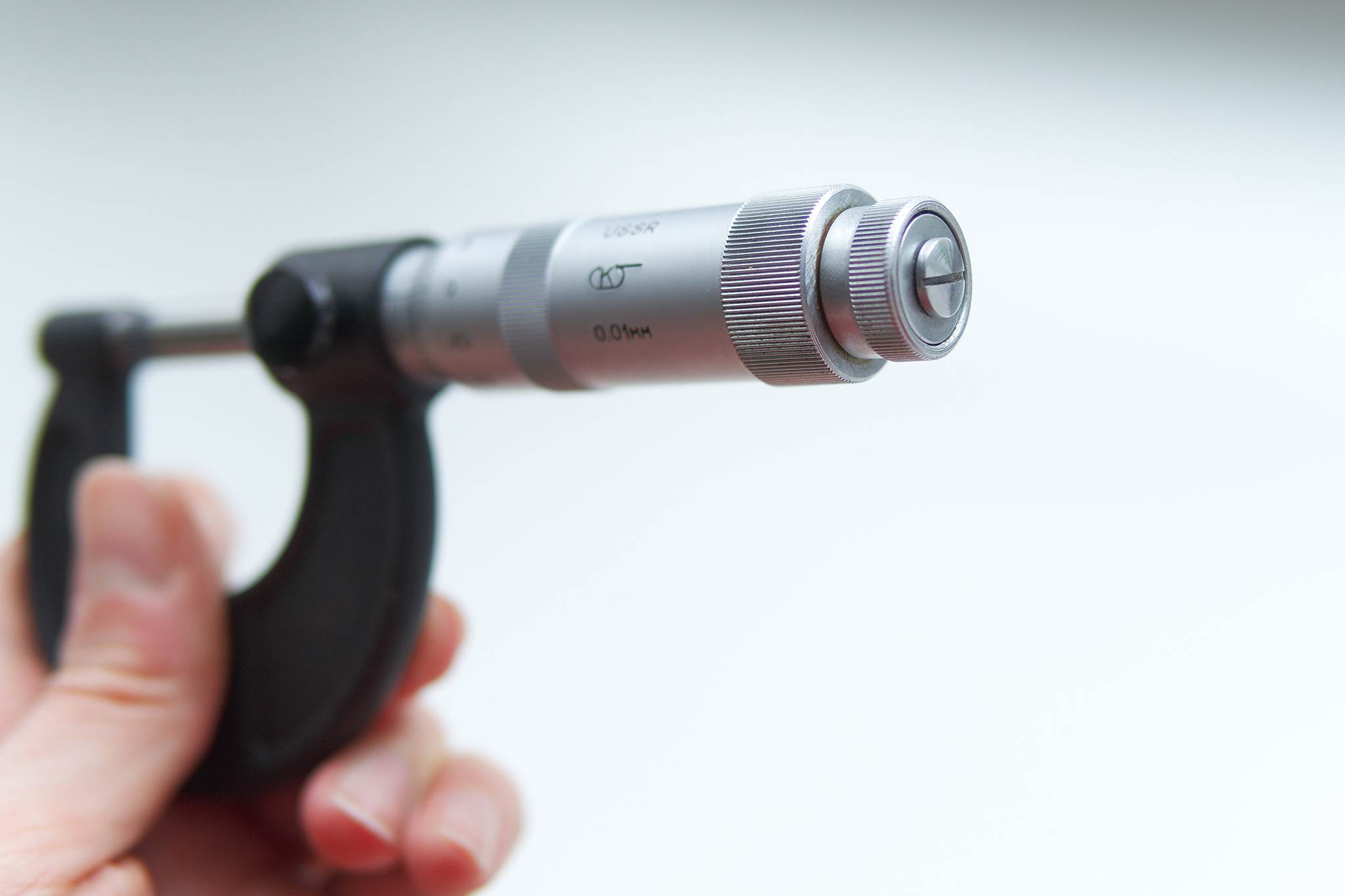

Микро́метр построен на простом принципе передачи вращательного движения в поступательное при помощи пары винт-гайка. При вращении барабана с круговой шкалой подвижный винт перемещается относительно неподвижной гайки, которая соединена со стеблем и массивной скобой. Измеряемая деталь помещается между измерительных поверхностей, выполненных из твёрдого сплава и имеющих полированные плоскопараллельные площадки.

У микро́метра есть две шкалы: продольная, с шагом 0.5 мм, расположенная на неподвижном стебле. И круговая, находящаяся на барабане. Её шкала имеет цену деления 0.01 мм.

По причине технологической сложности изготовления длинного винта с точным шагом резьбы считается оптимальным ход в пределах 25 мм. А для измерения заготовок больших размеров применяются приборы с увеличенной скобой. Иногда они достигают поистине исполинских размеров.

Занятный факт: некоторые микро́метры оснащены теплоизолирующей прокладкой на скобе, это сделано для предохранения температурной деформации скобы при неравномерном нагреве от рук, что может повлиять на точность измерения.

На конце барабана расположена трещотка, которая обеспечивает дозированное усилие при сближении измерительных поверхностей. По инструкции необходимо поворачивать до тех самых трёх щелчков.

▍ Мультиметр Тт-1 (1956 г.)

Его нашёл на Авито у местного перекупа, торгующего компьютерным барахлом. Примчавшись на другой конец города за заветной коробочкой, протянул тысячную купюру мужику лет сорока, который с нескрываемым удивлением спросил, зачем мне этот хлам. Рубрика «Непрошеные советы»: таким господам лучше не показывать свою выраженную заинтересованность, дабы они не подняли цену.

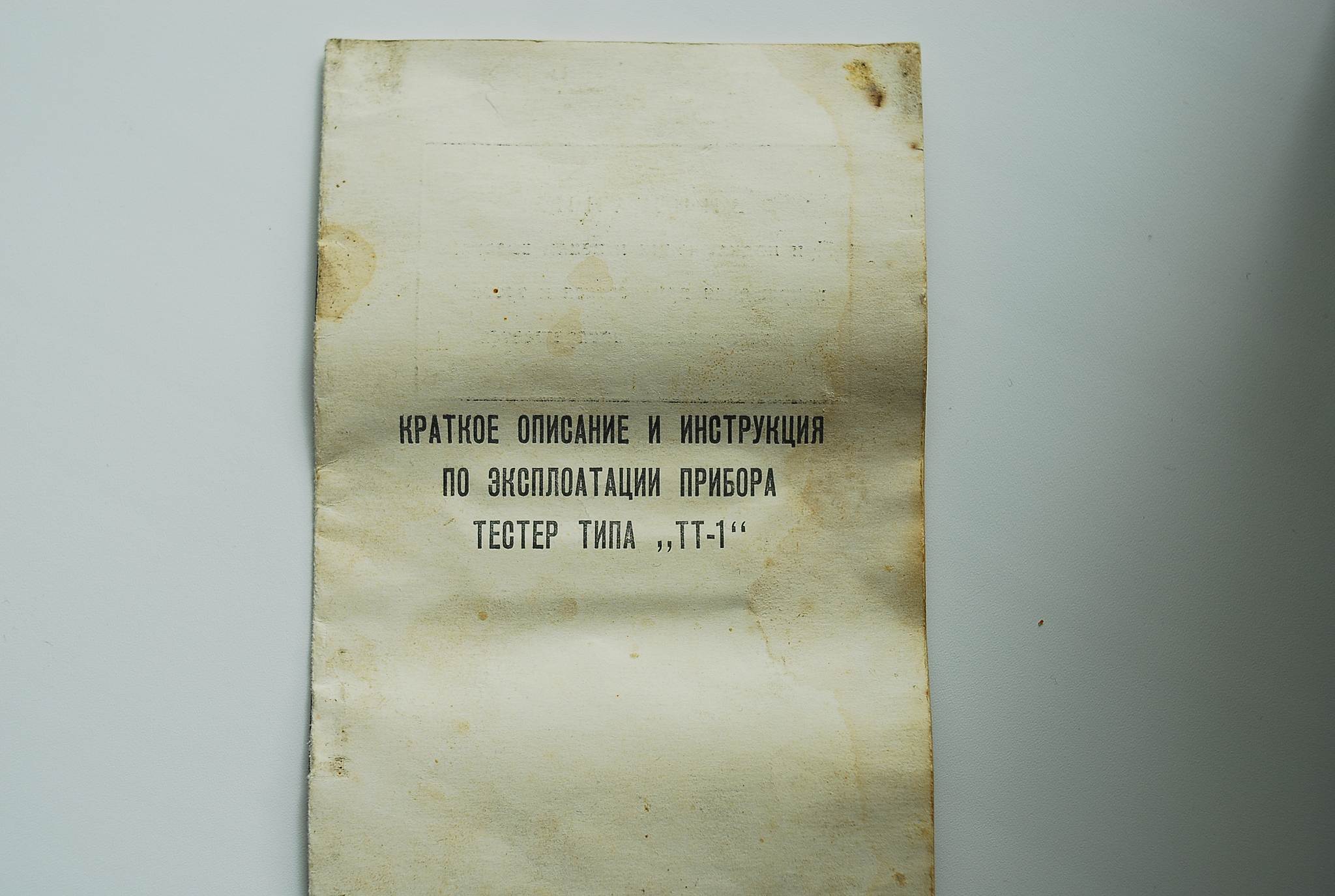

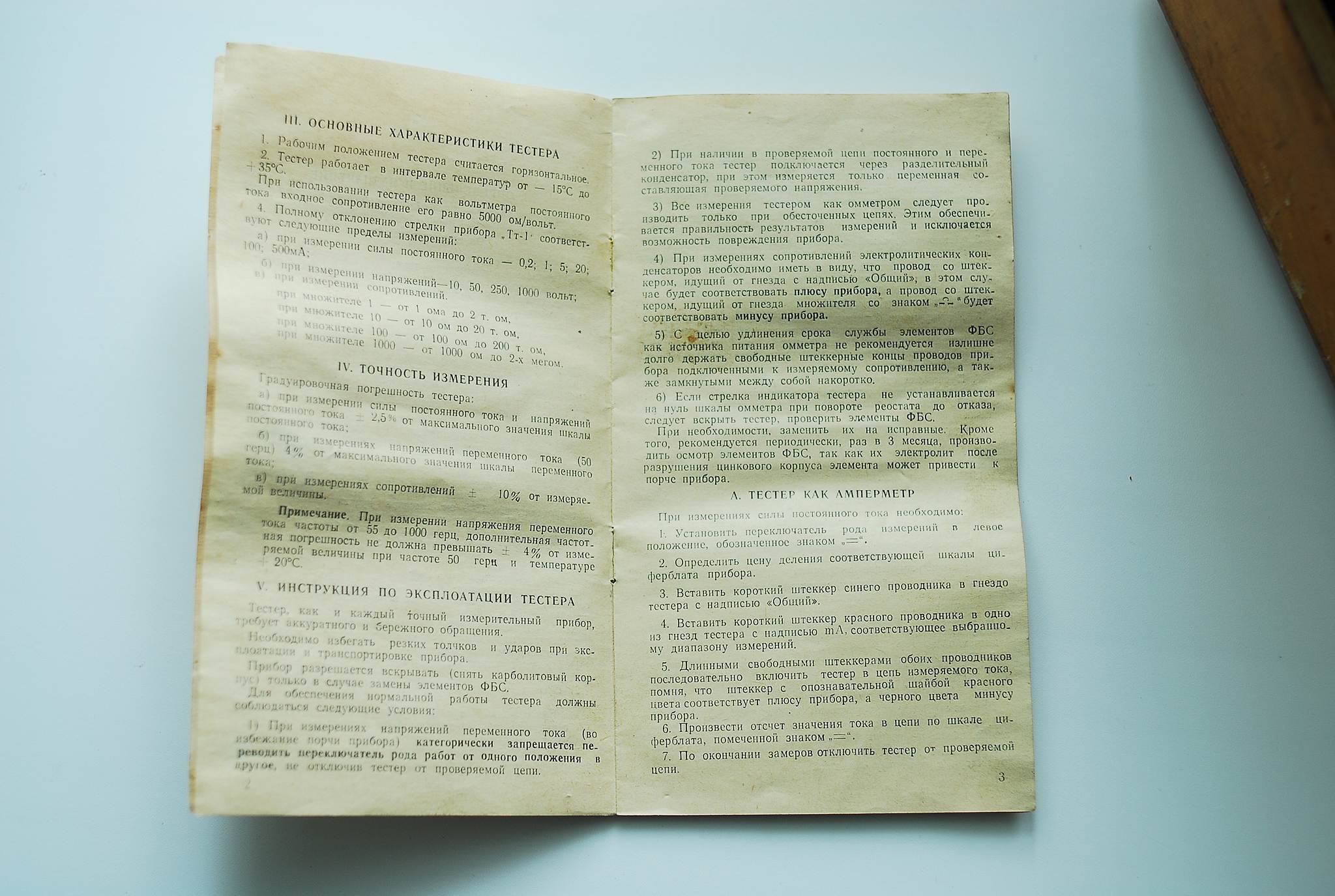

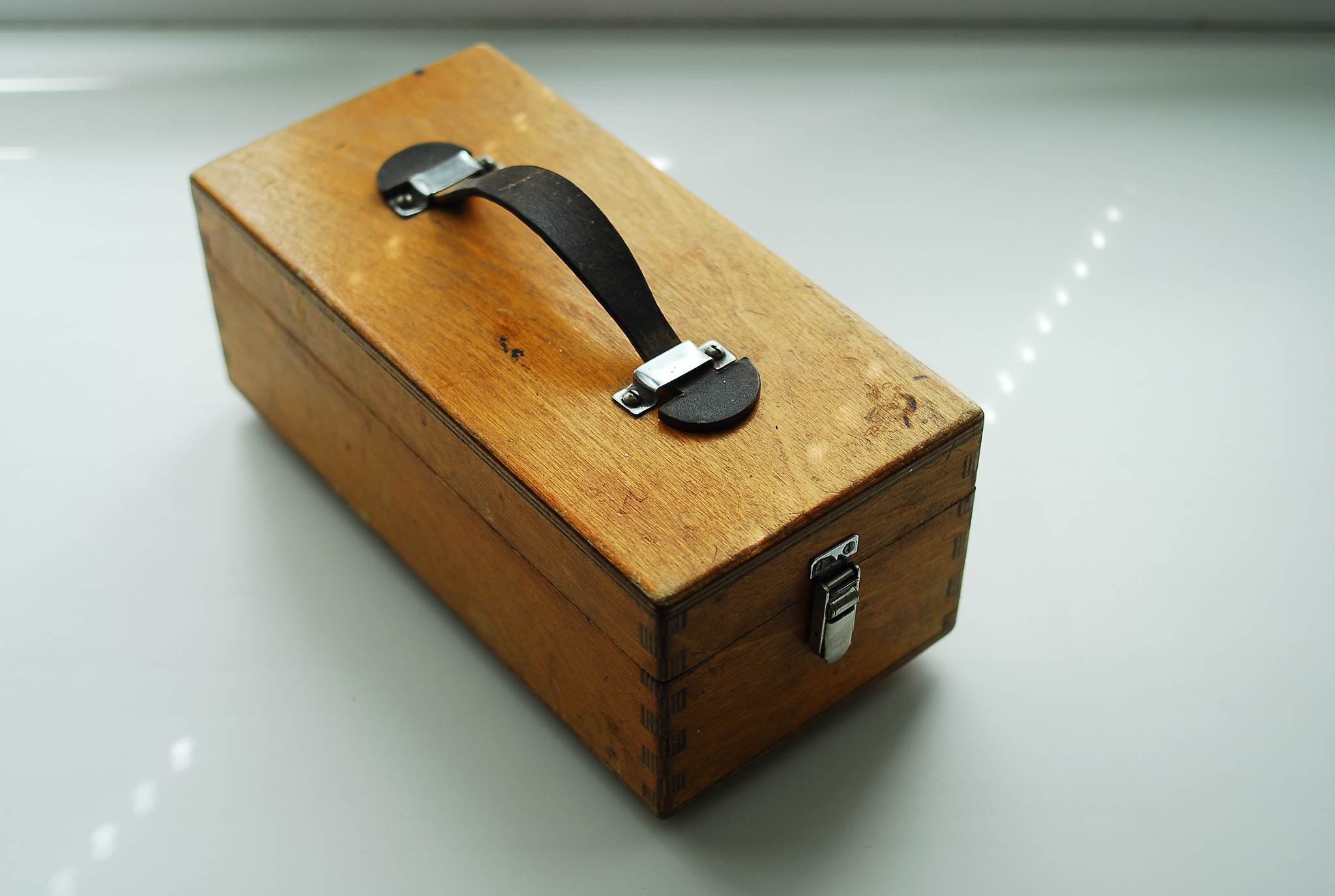

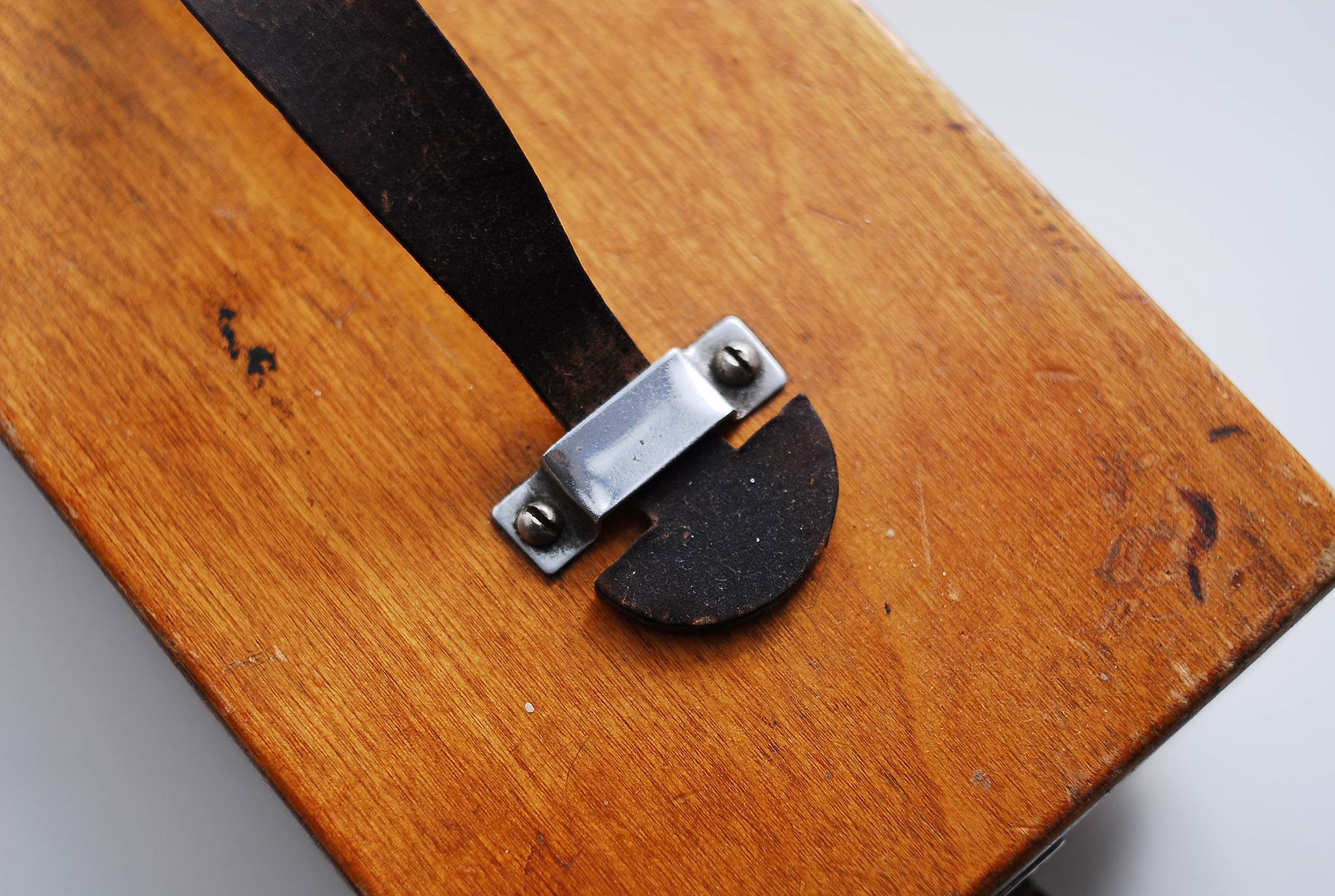

Прибор оказался в очень хорошем сохране, в оригинальном футляре из фанеры (увы, не лакшери) с необычной кожаной рукояткой на крышке. Внутри лежали щупы и инструкция.

Тт-1 расшифровывается как «тестер технический первой модели». Это первый массовый советский мультиметр. С его помощью можно измерять постоянное и переменное напряжение (от единиц до сотен вольт), постоянный ток (от десятых долей до половины ампера) и сопротивление от одного ома до двух мегаом (или как говорили раньше «мегом»). Функция измерения переменного тока не поддерживается, но это не проблема для умелого радиолюбителя, который догадается сделать шунт и измерять падение напряжения на нём.

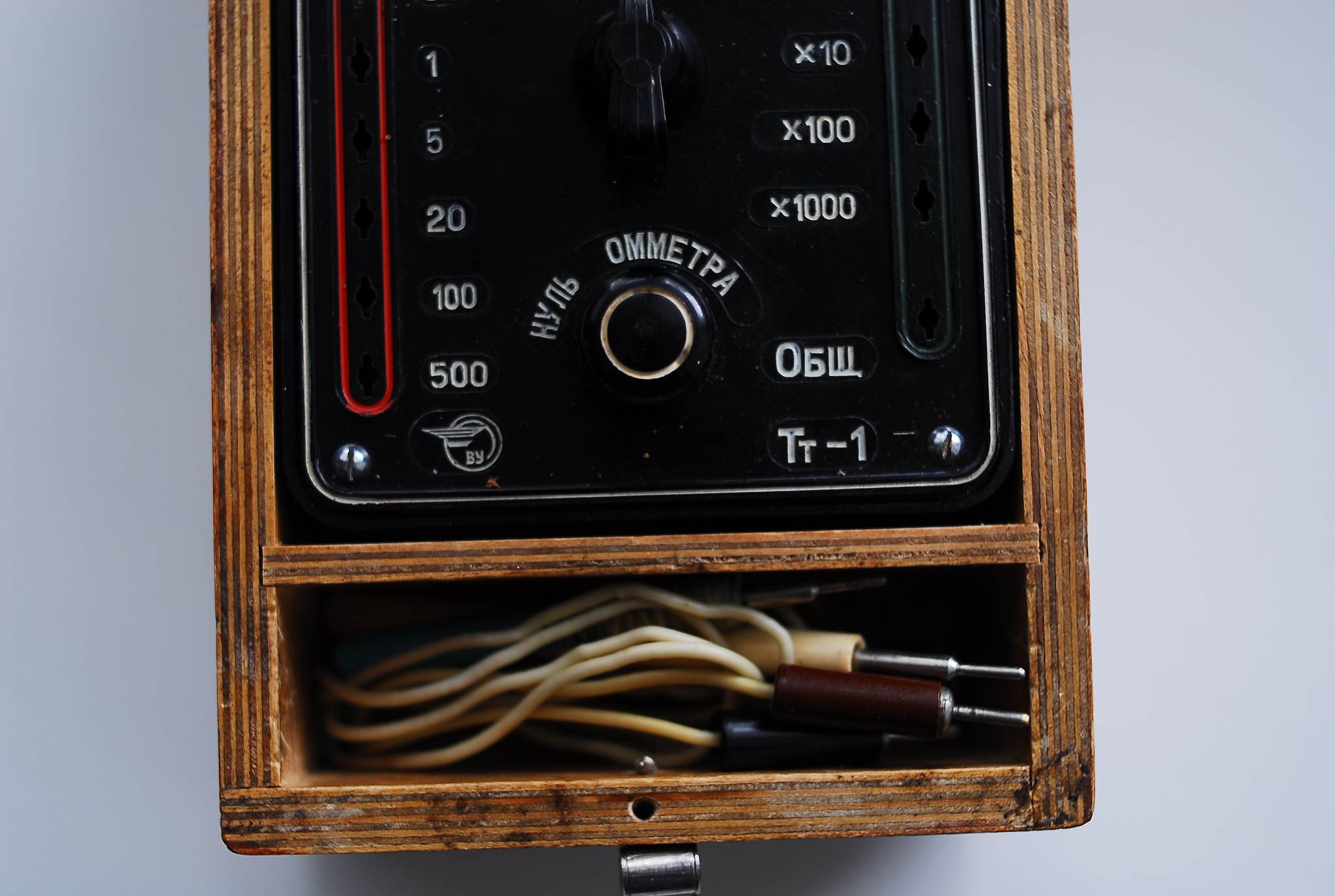

Коммутация пределов измерения производится при помощи набора гнёзд на верхней панели прибора и штекера. Забавно, но в инструкции написано «штеккера». В центре расположен галетник — переключатель режимов работы.

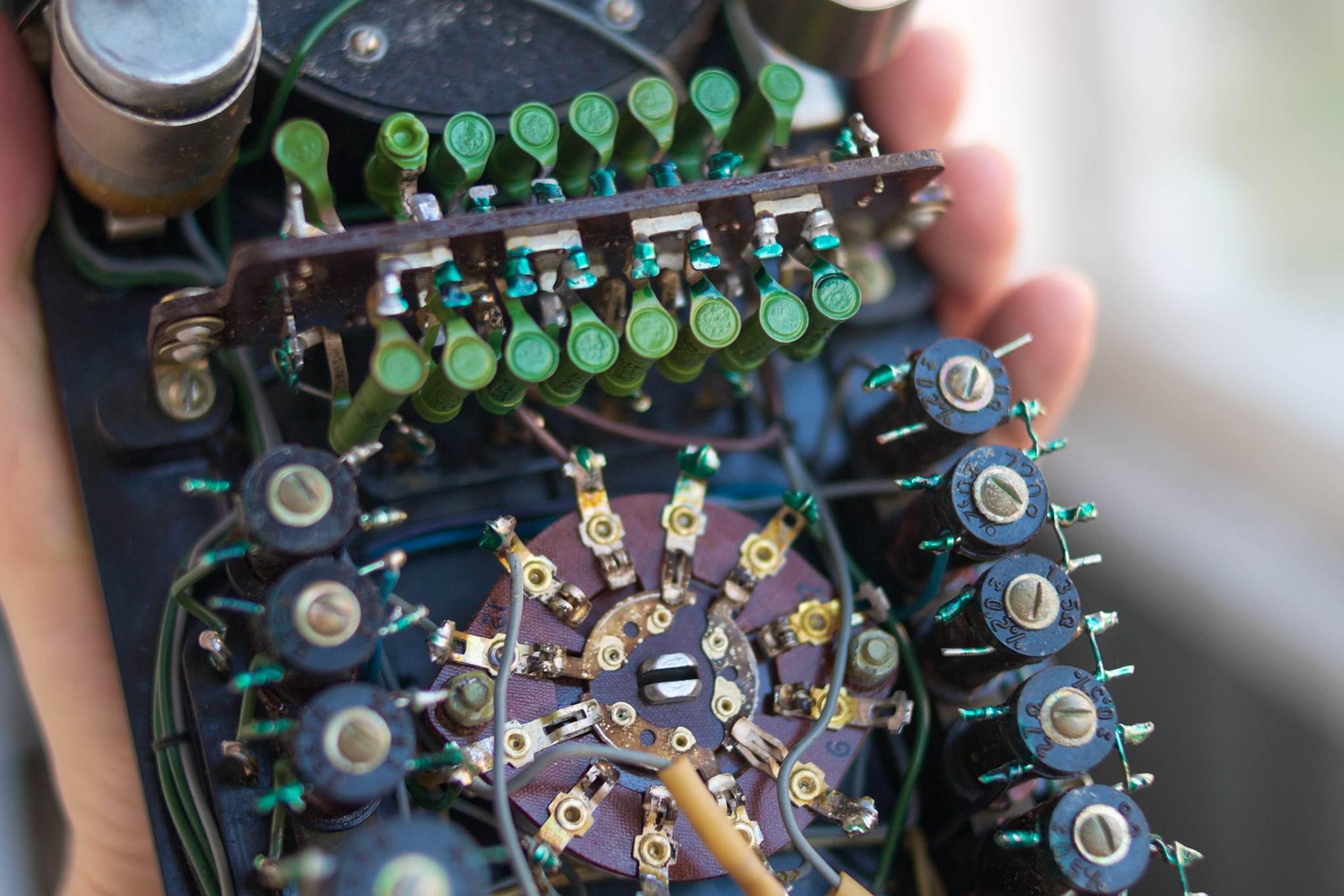

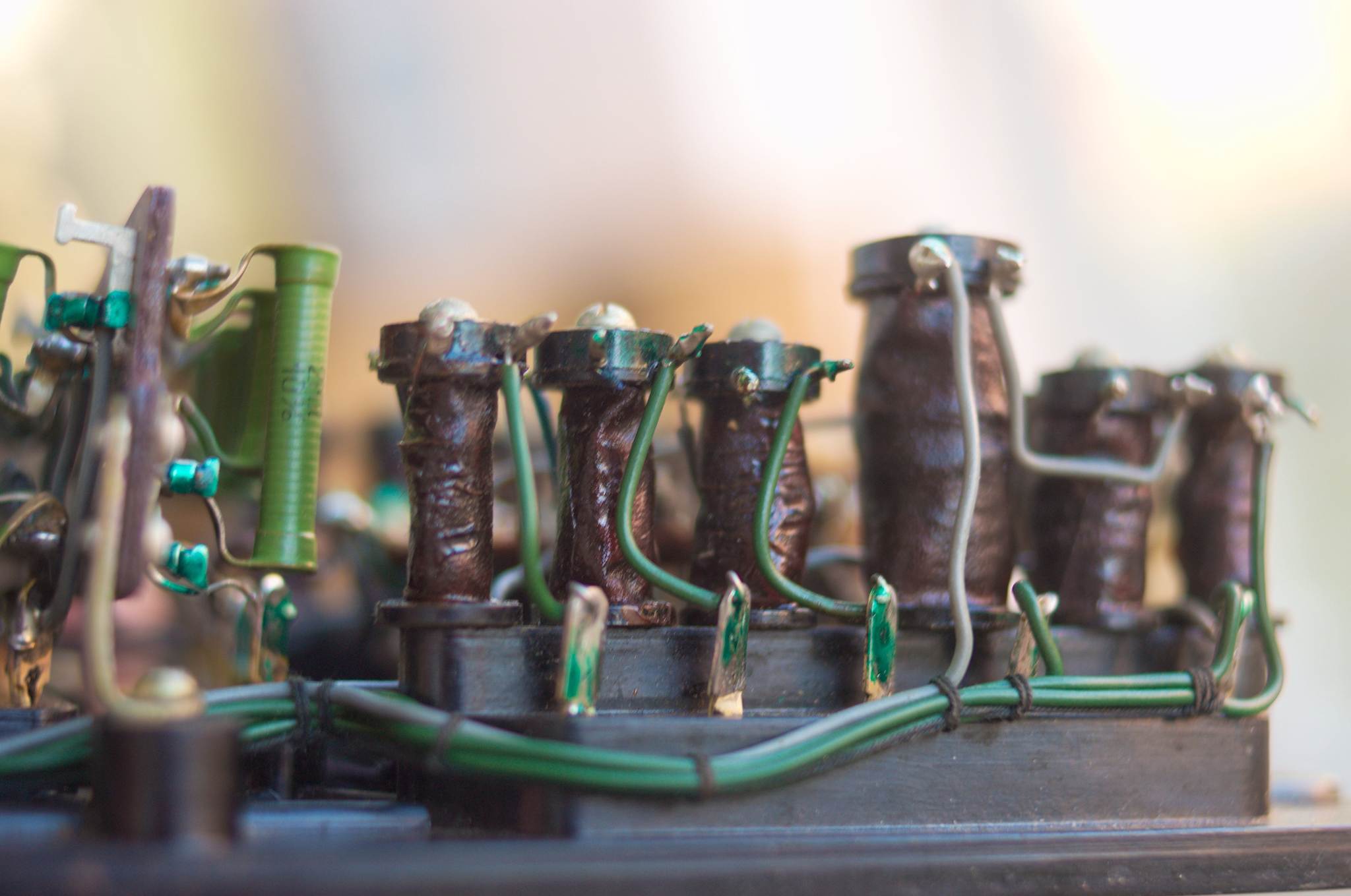

Внутри прибор состоит из нескольких монтажных планок, принципиальная схема проста и выполнена из резисторов чуть менее чем целиком. Самая «хайтек»-радиодеталь в этом приборе — меднозакисной выпрямитель. На более поздних модификациях прибора применяли германиевый диод.

Внутри даже остались оригинальные батарейки, правда, из некоторых вытек электролит.

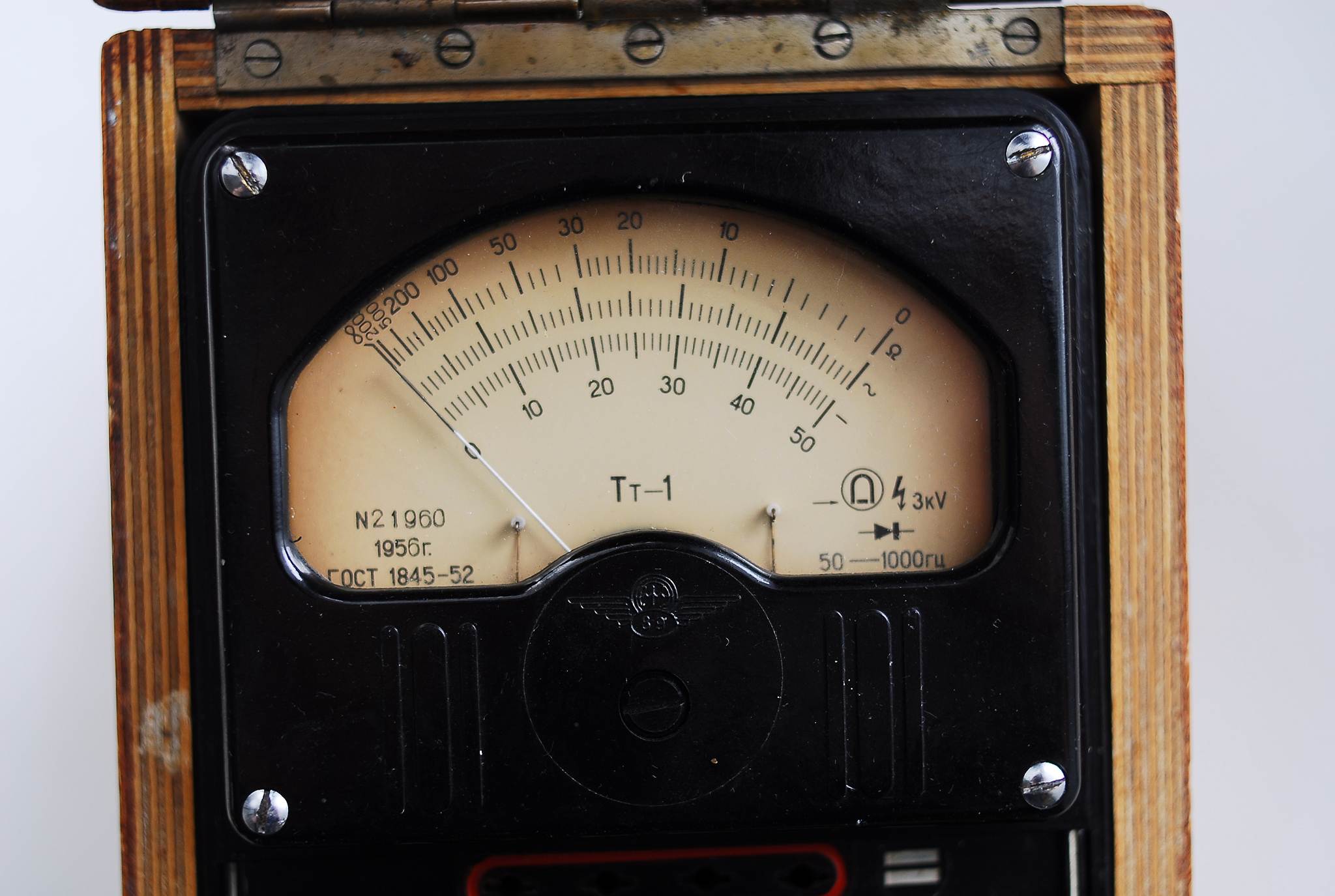

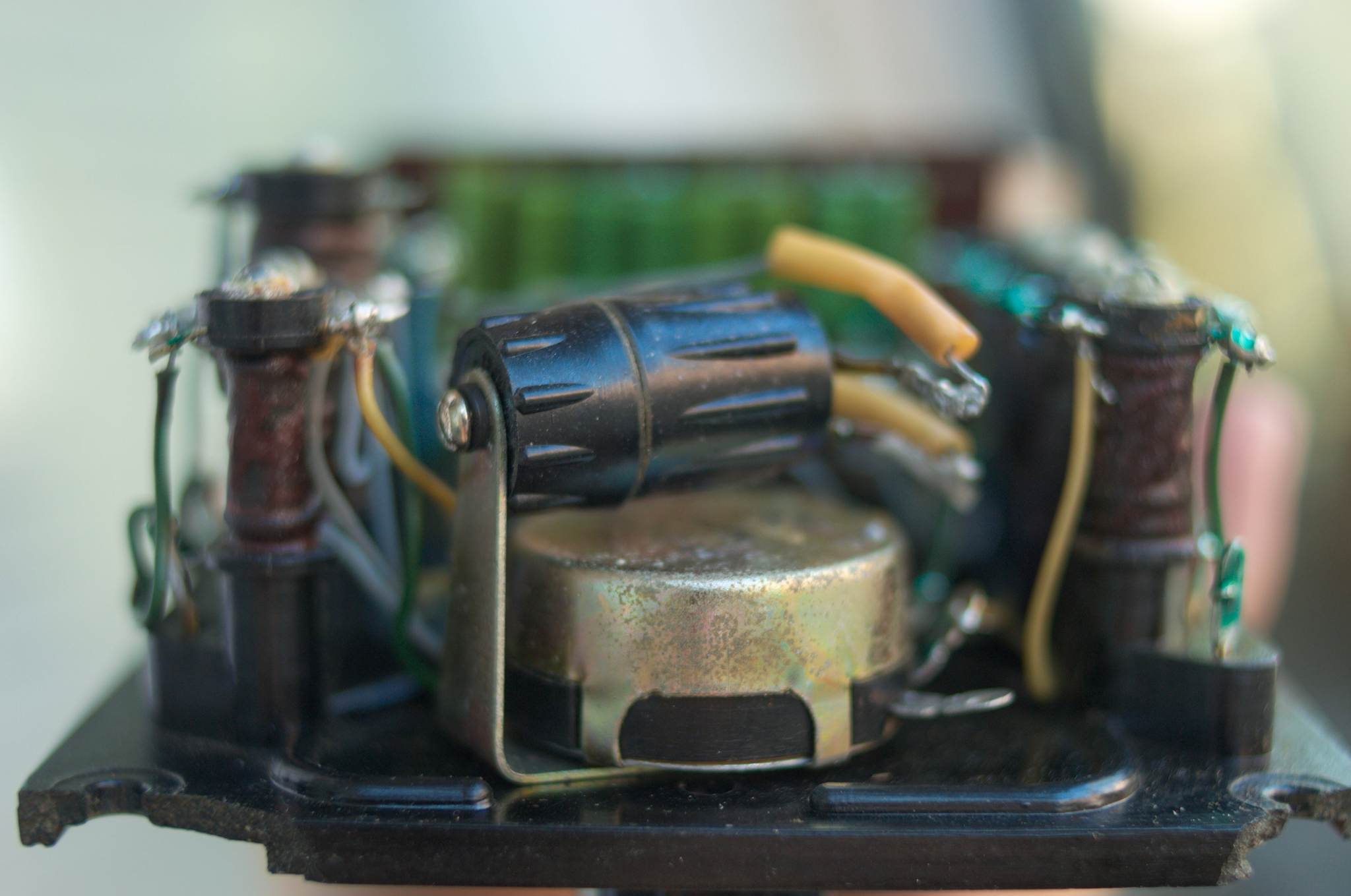

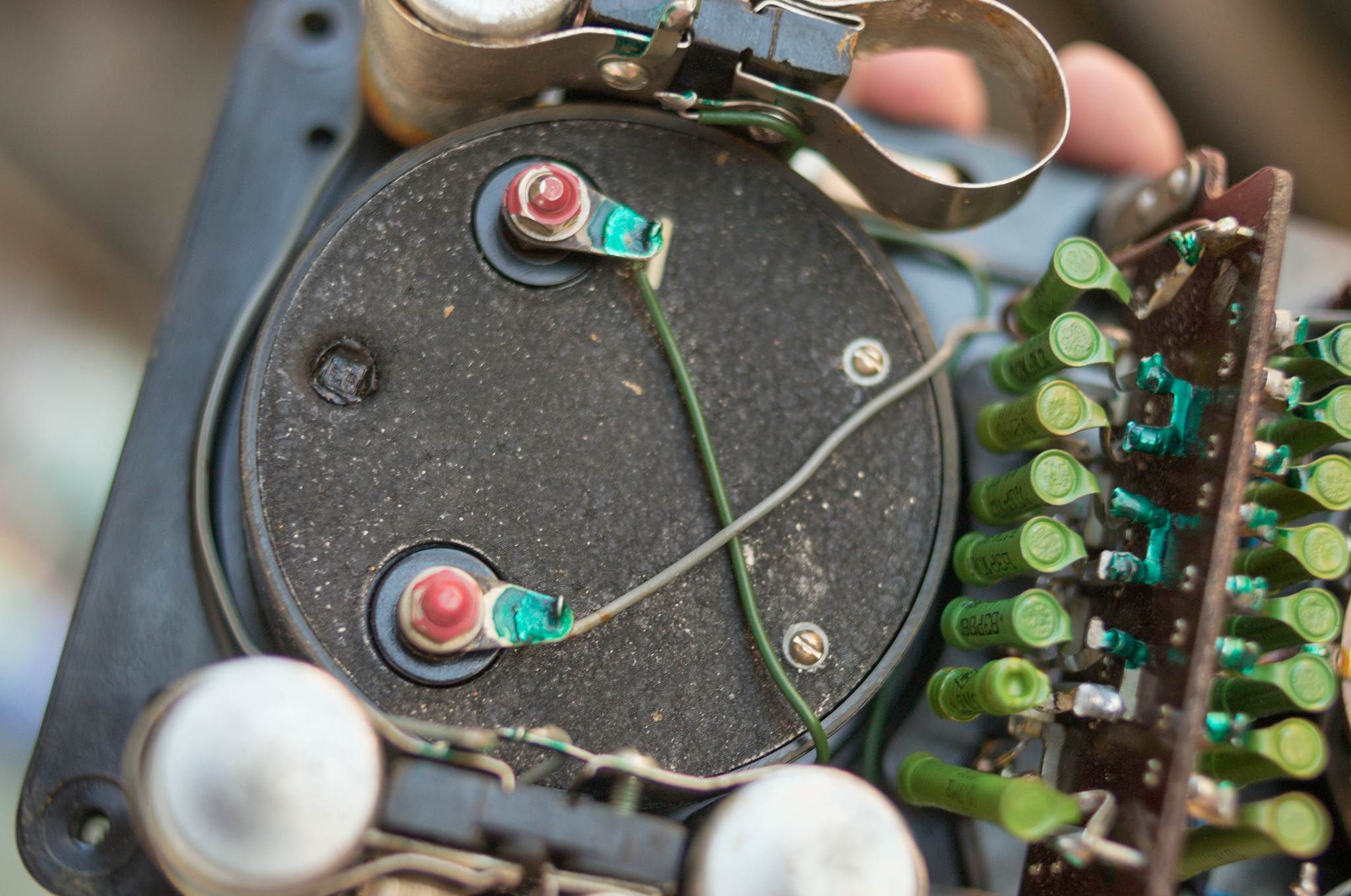

Шкала прибора сделана в виде напыления на металлическую основу. Затрудняюсь сказать, какое именно это покрытие, возможно, керамика. Головка изнутри выглядит вот так, это другой прибор той же модели. Вскрывался не ради забавы, а чтобы выпрямить стрелку, результат можете оценить на фотографии.

Ещё у Тт-1 был собрат в другом корпусе — авометр школьный.

Мне прибор очень нравится, пользуюсь для замеров сетевого напряжения и иногда в работе для контроля потребляемого тока. Тестер выглядит отлично и навевает своим видом тёплые волны ностальгии.

▍ ШМ-III (предположительно конец 70-х годов)

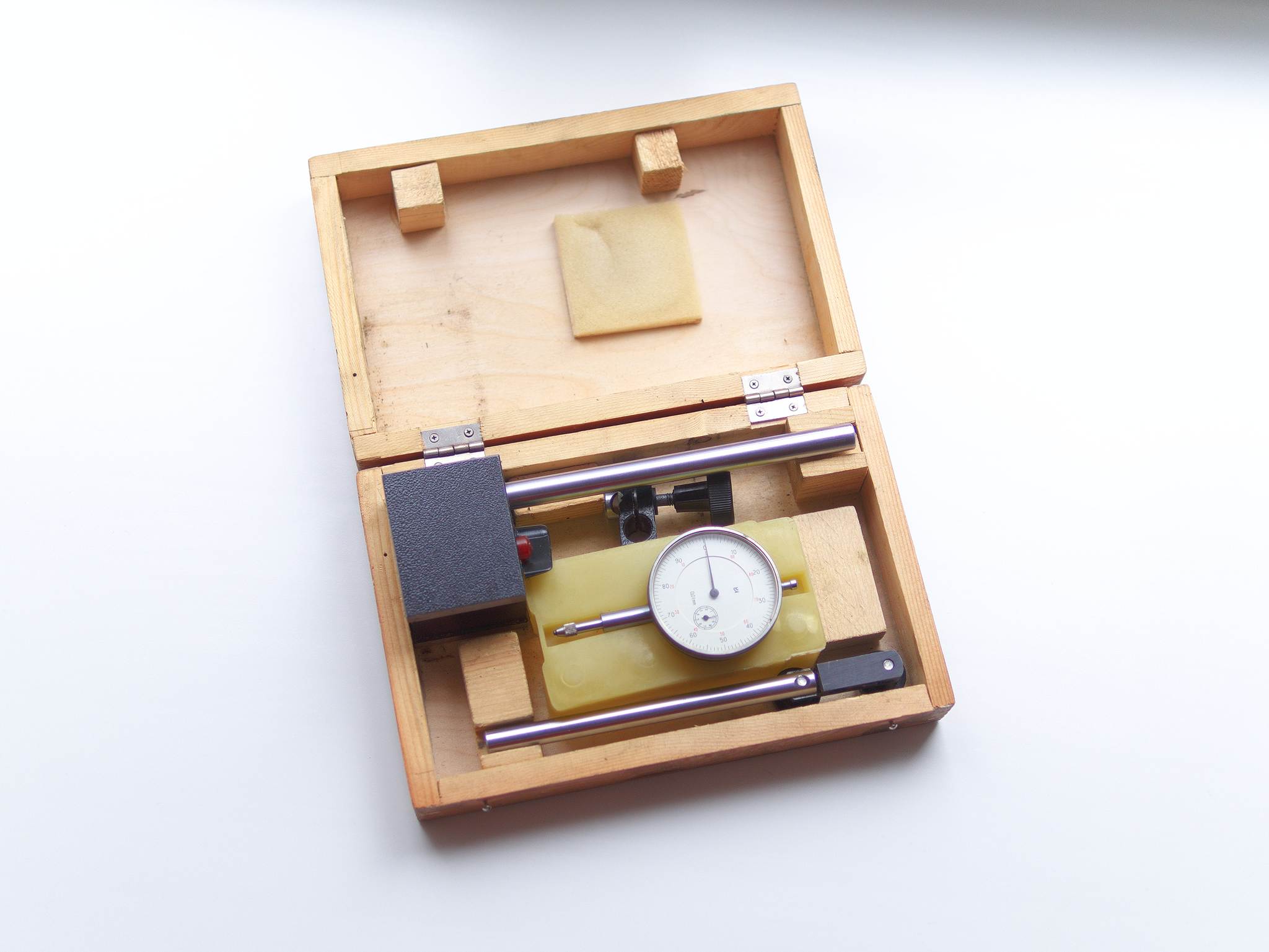

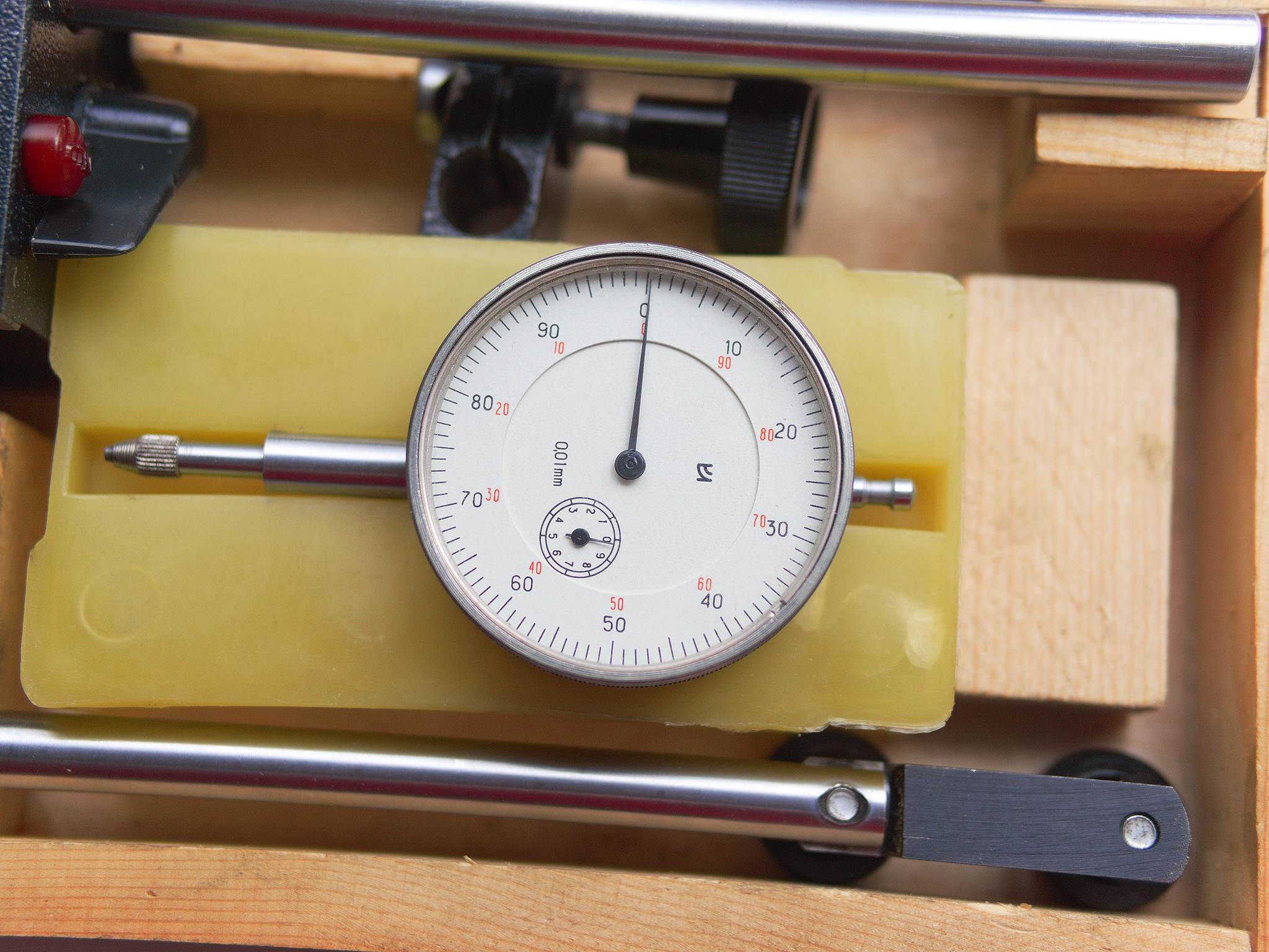

Штатив магнитный для индикатора часового типа. Применяется в станочном деле и для разного рода поверок, калибровок, измерений.

Достался в подарок, когда покупал у одного интересного дедка, технолога лесопильной промышленности, прибор для измерения влажности древесины. Я о нём напишу позже, ибо есть о чём рассказать. Производился в Архангельске и имеет добротную конструкцию.

Особо нечего сказать про этот прибор, т. к. немного не моя специфика применения.
Из примечательного можно отметить, что в основании штатива применяется принцип магнитного хранителя. При повороте флажка и магнита внутри основания оно примагничивается к стальной поверхности. А снимается при переводе флажка в противоположное состояние. Со временем из них улетучивается магия и они перестают хорошо фиксироваться. Но умельцы научились их перезаряжать при помощи примитивных приспособлений в виде катушки толстого медного провода, магнитопровода из подходящих железяк и автомобильного аккумулятора. Процесс подробно описан во многочисленных туториалах на ютубе.

Если вам интересна тема индикаторов часового типа, советую начать вот с этого видеоролика. Там хорошим языком рассказано со вскрытием приборов, рекомендую.

Эта статья задумывалась как развлекательная. Надеюсь, скрасил ваш вечер. Планирую ещё несколько подобных публикаций с разборкой интересных приборов.
