IP телефония: от медных проводов до цифровой обработки сигнала

Если в один прекрасный день вам придется на скорую руку разобраться, что есть VoIP (voice over IP) и что значат все эти дикие аббревиатуры, надеюсь, эта методичка поможет. Сразу замечу, что вопросы конфигурирования дополнительных видов обслуживания телефонии (такие как перевод вызова, голосовая почта, конференц-связь и т.п.) здесь не рассматриваются.

Итак, с чем мы будем разбираться под катом:

  1. Базовые понятия телефонии: типы аппаратов, схемы подключения
  2. Связка SIP/SDP/RTP-протоколов: как это работает
  3. Как передается информации о нажатых кнопках
  4. Как происходит передача голоса и факсов
  5. Цифровая обработка сигналов и обеспечение качества звука в IP-телефонии

1. Базовые понятия телефонии

В общем виде схема подключения локального абонента к телефонному провайдеру по обычной телефонной линии выглядит следующим образом:

IP телефония: от медных проводов до цифровой обработки сигнала

На стороне провайдера (АТС) установлен телефонный модуль с портом FXS (Foreign eXchange Subscriber). Дома или в офисе установлен телефон или факс с портом FXO (Foreign eXchange Office) и модуль номеронабирателя.

По внешнему виду порты FXS и FXO никак не отличаются, это обычные 6-выводные RJ11-разъемы. Но с помощью вольтметра отличить их очень просто — на FXS-порте всегда будет какое-то напряжение: 48/60 В, когда трубка положена, или 6–15 В во время разговора. На FXO, если он не подключен к линии, напряжение всегда 0.

Для передачи данных по телефонной линии на стороне провайдера нужна дополнительная логика, которую можно реализовать на модуле SLIC (subscriber line interface circuit), а на стороне абонента — с помощью модуля DAA (Direct Access Arrangement).

Сейчас довольно популярны беспроводные DECT-телефоны (Digital European Cordless Telecommunications). По устройству они аналогичны обычным телефонным аппаратам: в них тоже есть FXO-порт и модуль номеронабирателя, но еще добавлен модуль беспроводной связи станции и трубки на частоте 1,9 ГГц.

Абоненты подключаются к PSTN-сети (Public Switched Telephone Network) — телефонной сети общего пользования, она же ТСОП, ТфОП. PSTN-сеть может быть организована с использованием разных технологий: ISDN, оптики, POTS, Ethernet. Частный случай PSTN, когда используется обычная аналоговая/медная линия — POTS (Plain Old Telephone Service) — простая старая телефонная система.

С развитием Интернета телефонная связь перешла на новый уровень. Стационарные телефонные аппараты все реже используются, в основном по служебным нуждам. DECT-телефоны немного удобнее, но ограничены периметром дома. GSM-телефоны еще удобнее, но ограничены пределами страны (роуминг — дело дорогое). А вот для IP-телефонов, они же cофтфоны (SoftPhone), никаких ограничений, кроме доступа к интернету, нет.

Skype — самый известный пример софтфона. Он может много чего, но имеет два важных недостатка: закрытая архитектура и прослушка известно какими органами. Из-за первого нет возможности создать свою телефонную микросеть. А из-за второго — не очень приятно, когда за вами подсматривают, особенно при личных и коммерческих разговорах.

К счастью есть открытые протоколы для создания своих коммуникационных сетей с плюшками — это SIP и H.323. Софтфонов на SIP-протоколе несколько больше чем на H.323, что можно объяснить его сравнительной простотой и гибкостью. Но иногда эта гибкость может вставлять большие палки в колёса. Оба протокола SIP и H.323 используют RTP-протокол для передачи медиаданных.

Рассмотрим базовые принципы протокола SIP, чтобы разобраться, как происходит соединения двух абонентов.


2. Описание связки SIP/SDP/RTP-протоколов

SIP (Session Initiation Protocol) — протокол установления сессии (не только телефонной) — это текстовый протокол поверх UDP. Также есть возможность использовать SIP поверх TCP, но это редкие случаи.

SDP (Session Description Protocol) — протокол согласования типа передаваемых данных (для звука и видео это кодеки и их форматы, для факсов — скорость передачи и коррекция ошибок) и адреса их назначения (IP и порт). Это также текстовый протокол. Параметры SDP передаются в теле SIP-пакетов.

RTP (Real-time Transport Protocol) — протокол передачи аудио/видеоданных. Это бинарный протокол поверх UDP.

Общая структура SIP-пакетов:

  • Start-Line: поле, указывающее SIP-метод (команду) при запросе или результат выполнения SIP-метода при ответе.
  • Headers: дополнительная информация к Start-Line, оформленная в виде строк, содержащих пары АТТРИБУТ: ЗНАЧЕНИЕ.
  • Body: бинарные или текстовые данные. Обычно используется для передачи SDP-параметров или сообщений.

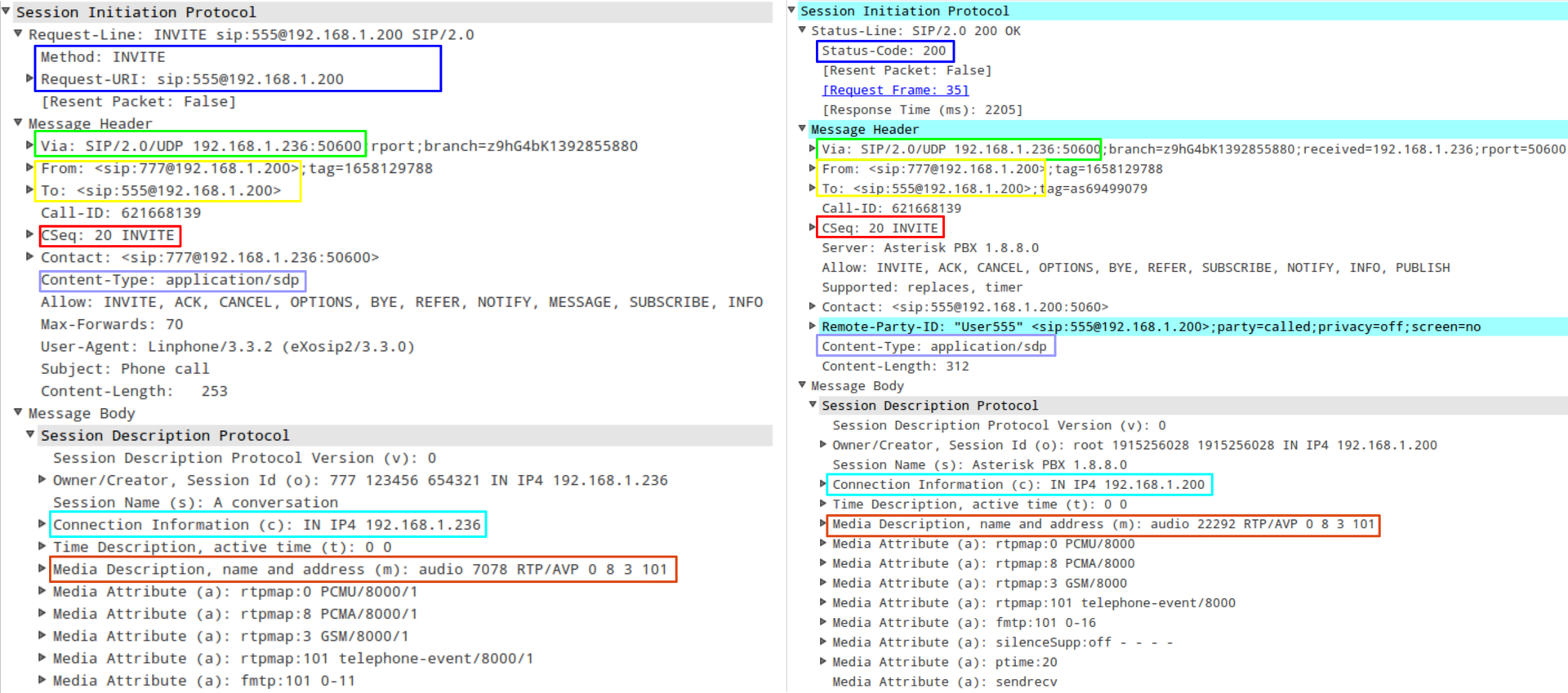

Вот пример двух SIP-пакетов для одной частой процедуры — установления вызова:

IP телефония: от медных проводов до цифровой обработки сигнала

Слева изображено содержимое пакета SIP INVITE, справа — ответ на него — SIP 200 OK.

Основные поля выделены рамками:

  • Method/Request-URI содержит SIP-метод и URI. В примере происходит установление сессии — метод INVITE, вызов абонента 555@192.168.1.200.
  • Status-Code — код ответа на предыдущую SIP-команду. В данном примере команда выполнилась успешно — код 200, т.е. абонент 555 поднял трубку.
  • Via — адрес, на котором абонент 777 ждет ответа. Для сообщения 200 OK это поле копируется из INVITE-сообщения.
  • From/To — отображаемые имя и адрес отправителя и получателя сообщения. Для сообщения 200 OK это поле копируется из INVITE-сообщения.
  • Cseq содержит порядковый номер команды и название метода, к которому относится данное сообщение. Для сообщения 200 OK это поле копируется из INVITE-сообщения.
  • Content-Type — тип данных, которые передаются в блоке Body, в данном случае — SDP-данные.
  • Connection Information — IP-адрес, на который второму абоненту необходимо отправлять пакеты RTP (или UDPTL пакеты в случае передачи факса по T.38).
  • Media Description — порт, на который второй абонент должен передавать указанные данные. В данном случае это звук (audio RTP/AVP) и список поддерживаемых типов данных — PCMU, PCMA, GSM-кодеки и DTMF-сигналы.

SDP-сообщение состоит из строк, содержащих пары ПОЛЕ=ЗНАЧЕНИЕ. Из основных полей можно отметить:

  • o — Origin, имя организатора сессии и идентификатор сессии.
  • с — Connection Information, поле описано ранее.
  • m — Media Description, поле описано ранее.
  • a — медиа-атрибуты, уточняют формат передаваемых данных. Например, указывают направление звука — прием или передача (sendrecv), для кодеков указывают частоту дискретизации и номер привязки (rtpmap).

RTP-пакеты содержат аудио/видеоданные, закодированные в определенном формате. Данный формат указывается в поле PT (payload type). Таблица соответствия значения данного поля конкретному формату приведена в https://en.wikipedia.org/wiki/RTP_audio_video_profile.

Также в RTP-пакетах указывается уникальный SSRC-идентификатор (определяет источник RTP-потока) и метка времени (timestamp, используется для равномерного проигрывания звука или видео).

Пример взаимодействия двух SIP-абонентов через SIP-сервер (Asterisk):

IP телефония: от медных проводов до цифровой обработки сигнала

Как только запускается SIP-телефон, первым делом он регистрируется на удаленном сервере (SIP Registar), отправляет ему сообщение SIP REGISTER.

При вызове абонента отправляется сообщение SIP INVITE, в теле которого вложено SDP-сообщение, в котором указываются параметры передачи звука/видео (какие кодеки поддерживаются, на какой IP и порт отправлять звук и др.).
Когда удаленный абонент поднимает трубку, нам приходит сообщение SIP 200 OK также с параметрами SDP, только удаленного абонента. Используя отправленные и полученные SDP-параметры можно устанавливать RTP-сессию передачи звука/видео или T.38-сессию передачи факсов.

Если полученные параметры SDP нас не устроили, или промежуточный SIP-сервер решил не пропускать через себя RTP-трафик, то выполняется процедура повторного согласования SDP, так называемый REINVITE. Кстати, именно из-за этой процедуры у бесплатных SIP-прокси-серверов есть один недостаток — если оба абонента находятся в одной локальной сети, а прокси-сервер находится за NAT'ом, то после перенаправления RTP-трафика ни один из абонентов не будет слышать другого.

После окончания разговора, абонент положивший трубку, отправляет сообщение SIP BYE.


3. Передача информации о нажатых кнопках

Иногда после установления сессии, во время разговора, требуется доступ к дополнительным видам обслуживания (ДВО) — удержание вызова, перевод, голосовая почта и т.п. — которые реагируют на определенные сочетания нажатых кнопок.

Так, в обычной телефонной линии есть два способа набора номера:

  • Импульсный — исторически первый, использовался в основном в телефонах с дисковым номеронабирателем. Набор происходит за счет последовательного замыкания и размыкания телефонной линии согласно набираемой цифре.
  • Тоновый — набор номера DTMF-кодами (Dual-Tone Multi-Frequency) — каждой кнопке телефона соответствует своя комбинация двух синусоидальных сигналов (тонов). Выполняя алгоритм Гёрцеля можно довольно просто определить нажатую кнопку.

Во время разговора импульсный способ неудобен для передачи нажатой кнопки. Так, на передачу «0» требуется приблизительно 1 секунда (10 импульсов по 100 мс: 60 мс — разрыв линии, 40 мс — замыкание линии) плюс 200 мс на паузу между цифрами. К тому же во время импульсного набора будут часто слышны характерные щелчки. Поэтому в обычной телефонии используется только тоновый режим доступа к ДВО.

В VoIP-телефонии информация о нажатых кнопках может передаваться тремя способами:

  1. DTMF Inband — генерация звукового тона и передача его внутри аудиоданных (текущего RTP-канала) — это обычный тоновый набор.
  2. RFC2833 — генерируется специальный RTP-пакет telephone-event, в котором содержится информация о нажатой клавише, громкость и длительность. Номер RTP-формата, в котором будут передаваться пакеты DTMF RFC2833, указывается в теле SDP-сообщения. Например: a=rtpmap:98 telephone-event/8000.
  3. SIP INFO — формируется пакет SIP INFO c информацией о нажатой клавише, громкости и длительности.

Передача DTMF внутри аудиоданных(Inband) имеет несколько недостатков — это накладные ресурсы при генерации/встраивании тонов и при их детектировании, ограничения некоторых кодеков, которые могут исказить DTMF-коды, и слабая надежность при передаче (если потеряется часть пакетов, то может произойти детектирование двойного нажатия одной и той же клавиши).

Главное различие между DTMF RFC2833 и SIP INFO: если на SIP-прокси-сервере включена возможность передачи RTP непосредственно между абонентами минуя сам сервер (например, canreinvite=yes в asterisk), то сервер не заметит RFC2833-пакеты, вследствие чего становятся недоступными сервисы ДВО. Передача SIP-пакетов всегда осуществляется через SIP-прокси-серверы, поэтому ДВО всегда будут работать.


4. Передача голоса и факсов

Как уже упоминалось, для передачи медиаданных используются RTP-протокол. В RTP-пакетах всегда указывается формат передаваемых данных (кодек).

Для передачи голоса существует много разнообразных кодеков, с разными соотношениями битрейт/качество/сложность, есть открытые и закрытые. В любом софтфоне обязательно есть поддержка G.711 alaw/ulaw-кодеков, их реализация очень простая, качество звука неплохое, но они требуют пропускной способности в 64 кбит/с. Например, G.729-кодек требует только 8 кбит/с, но очень сильно загружает процессор, к тому же он не бесплатный.

Для передачи факсов обычно используется либо G.711-кодек, либо T.38-протокол. Передача факсов по G.711-кодеку соответствует передаче факса по T.30-протоколу, как будто факс передается по обычной телефонной линии, но при этом аналоговый сигнал с линии оцифровывается по alaw/ulaw-закону. Это также называется передачей факса Inband T.30.

Факсы по T.30-протоколу выполняют согласование своих параметров: скорости передачи, размера дейтаграмм, тип коррекции ошибок. T.38-протокол базируется на протоколе T.30, но в отличие от Inband-передачи, происходит анализ генерируемых и принятых T.30-команд. Таким образом передаются не сырые данные, а распознанные команды управления факсом.

Для передачи команд T.38 используется UDPTL-протокол, это протокол на базе UDP, он используется только для T.38. Для передачи комманд T.38 можно ещё использовать протоколы TCP и RTP, но они используются гораздо реже.

Основные достоинства T.38 — снижение нагрузки на сеть и большая надежность по сравнению с Inband-передачей факса.

IP телефония: от медных проводов до цифровой обработки сигнала

Процедура передачи факса в режиме T.38 выглядит следующим образом:

  1. Устанавливается обычное голосовое соединение по любому кодеку.
  2. Когда бумага загружена в отправляющий факс, он периодически шлет T.30-сигнал CNG (Calling Tone), что означает готовность к передаче факса.
  3. На принимающей стороне генерируется T.30-сигнал CED (Called Terminal Identification) — это готовность принять факс. Данный сигнал отправляется либо после нажатия кнопки «Получить факс» либо факс делает это автоматически.
  4. На отправляющей стороне обнаруживается CED-сигнал и происходит процедура SIP REINVITE, а в SDP-сообщении указывается T.38 тип: m=image 39164 udptl t38.

Передавать факсы по интернету желательно в T.38. Если же факс нужно передать внутри офиса или между объектами, имеющими стабильное соединение, то можно использовать передачу факса Inband T.30. При этом перед передачей факса обязательно должна быть отключена процедура эхоподавления, чтобы не вносить дополнительные искажения.

Очень подробно про передачу факсов написано в книге «Fax, Modem, and Text for IP Telephony», авторы — David Hanes и Gonzalo Salgueiro.


5. Цифровая обработка сигналов (ЦОС). Обеспечение качества звука в IP-телефонии, примеры тестирования

С протоколами установления сеанса разговора (SIP/SDP) и методе передачи звука по RTP-каналу мы разобрались. Остался один немаловажный вопрос — качество звука. С одной стороны, качество звука определяется выбранным кодеком. Но с другой, необходимы еще дополнительные процедуры DSP (ЦОС — цифровой обработки сигналов). Данные процедуры учитывают особенности работы VoIP-телефонии: не всегда используется качественная гарнитура, в интернете бывают пропадания пакетов, иногда пакеты приходят неравномерно, пропускная способность сети тоже не резиновая.

Основные процедуры, улучшающие качество звука:

VAD (Voice activity detector) — процедура определения фреймов, которые содержат голос (активный голосовой фрейм) или тишину (неактивный голосовой фрейм). Такое разделение позволяет заметно снизить загрузку сети, поскольку передача информации о тишине требует гораздо меньше данных (достаточно лишь передать уровень шума или вообще ничего не передавать).

Некоторые кодеки уже содержат внутри себя процедуры VAD (GSM, G.729), для других же (G.711, G.722, G.726) нужно их реализовывать.

Если VAD настроен на передачу информации об уровне шума, то передаются специальные SID-пакеты (Silence Insertion Descriptor) в 13м RTP-формате CN (Comfort Noise).

Стоит заметить, что SID-пакеты могут быть отброшены SIP-прокси-серверами, поэтому для проверки желательно настраивать передачу RTP-трафика мимо SIP-серверов.

IP телефония: от медных проводов до цифровой обработки сигнала

CNG (сomfort noise generation) — процедура генерации комфортного шума на базе сведений из SID-пакетов. Таким образом, VAD и CNG работают в связке, но CNG-процедура гораздо менее востребована, поскольку заметить работу CNG-можно не всегда, особенно при малой громкости.


PLC (packet loss canceller) — процедура восстановления звукового потока при потере пакетов. Даже при 50% потере пакетов хороший алгоритм PLC позволяет добиться приемлемого качества речи. Искажения, конечно, будут, но слова разобрать можно.

IP телефония: от медных проводов до цифровой обработки сигнала

Простейший способ эмуляции потери пакетов (в Linux) — воспользоваться утилитой tc из пакета iproute с модулем netem. Она выполняет шейпинг только исходящего трафика.

Пример запуска эмуляции сети с потерей 50% пакетов:

tc qdisc change dev eth1 root netem loss 50%

Отключение эмуляции:

tc qdisc del dev eth1 root


Jitter buffer — процедура избавления от jitter-эффекта, когда интервал между принятыми пакетами очень сильно меняется, и что в худшем случае ведет к неверному порядку принимаемых пакетов. Также данный эффект приводит к прерываниям речи. Для устранения jitter-эффекта необходимо на принимаемой стороне реализовать буфер пакетов с размером, достаточным для восстановления исходного порядка отправления пакетов с заданным интервалом.

IP телефония: от медных проводов до цифровой обработки сигнала

Эмулировать jitter-эффект также можно с помощью утилиты tc (интервал между ожидаемым моментом прихода пакета и фактическим может достигать 500 мс):

tc qdisc add dev eth1 root netem delay 500ms reorder 99%

LEC (Line Echo Canceller) — процедура устранения локального эха, когда удаленный абонент начинает слышать собственный голос. Ее суть заключается в том, чтобы вычесть из передаваемого сигнала принимаемый сигнал с некоторым коэффициентом.

IP телефония: от медных проводов до цифровой обработки сигнала

Эхо может возникать по нескольким причинам:

  • акустическое эхо из-за некачественного аудиотракта (звук из динамика попадает в микрофон);
  • электрическое эхо из-за несогласованности импедансов между телефонным аппаратом и SLIC-модулем. В большинстве случаев это происходит в цепях преобразования 4-проводной телефонной линии в 2-проводную.

Выяснить причину (акустическое или электрическое эхо) несложно: абоненту, на чьей стороне создается эхо, необходимо отключить микрофон. Если эхо все равно возникает — значит оно электрическое.

Более подробно о VoIP и процедурах ЦОС написано в книге VoIP Voice and Fax Signal Processing. Предпросмотр доступен на Google Books.

На этом поверхностный теоретический обзор VoIP завершен. Если интересно, то пример практической реализации мини-АТС на реальной аппаратной платформе можно будет рассмотреть в следующей статье.

[!?] Вопросы и комментарии приветствуются. На них будет отвечать автор статьи Дмитрий Валенто, инженер-программист дизайн-центра электроники Promwad.
