Как сделать робота за 24 часа

в 18:39, , рубрики: Без рубрики

Когда категории, на которой планировал выступать, не будет, а экзамены не загорами.


Предисловие

Так вышло, что в этом сезоне я серьёзно занимался только микро-сумо: начал делать робота в июле 2013 года, закончил к концу марта 2014. Соревнования представляют собой обычное робосумо, но масса робота не должна превышать 100 грамм, а сам робот в стартовом положении должен помещаться в кубик 5 см * 5 см * 5 см. Выставлял его только на одних соревнованиях 6 апреля, там он был единственным роботом.


Black Python соревнуется с двусторонним скотчем.

Поскольку в Санкт-Петербурге на данный момент только 2 робота данного класса, то в майские соревнования не включили этот вид состязаний. А так как выступить хотелось, то я решил сделать по-быстрому лайнтрейсера, благо за 5 лет увлечением робототехники их было штук 10 (не считая сделанных из лего).



Проектирование
Так как стояла задача сделать робота в крачайшие сроки, то пришлось прибегнуть к готовым решением: Freeduino Nano, модульный ДД и готовая планка датчиков. Возможность начать робота появилась только в субботу в 12 часов.

14.00: Пулей в микронику за недостающими деталями!

15.00: Фух, пришёл домой со всем неоходимым.


15.30: Поел, можно и проектировать.

Я очень хотел сделать красивого робота, но наличие модульных деталей и ограниченное количество времени свело всё это на нет, так что долго думать над дизайном и компоновкой я не стал.

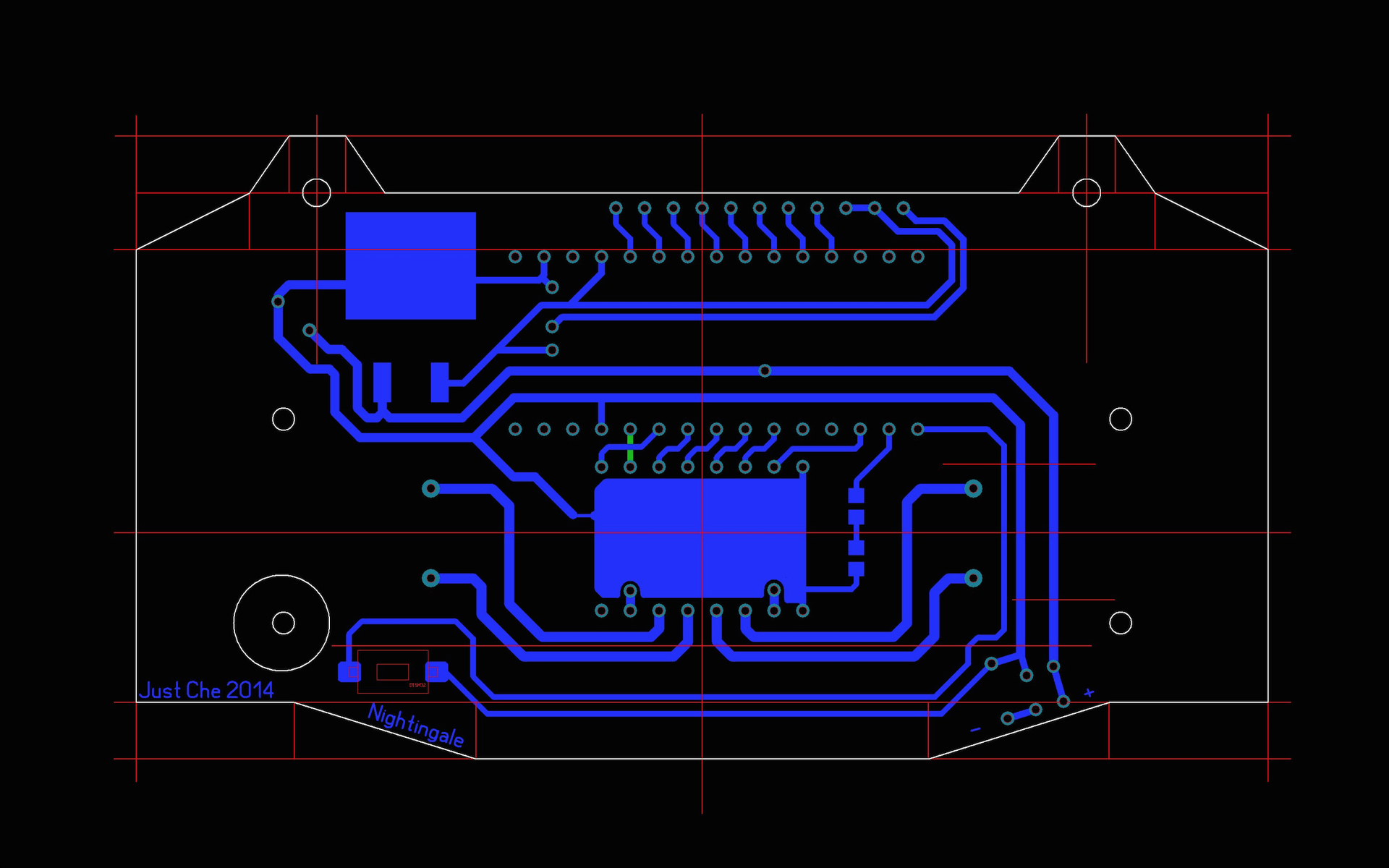

18.30: Вот и окончательный вариант разводки (было ещё 2).

Как сделать робота за 24 часа

Изготовление конструкции

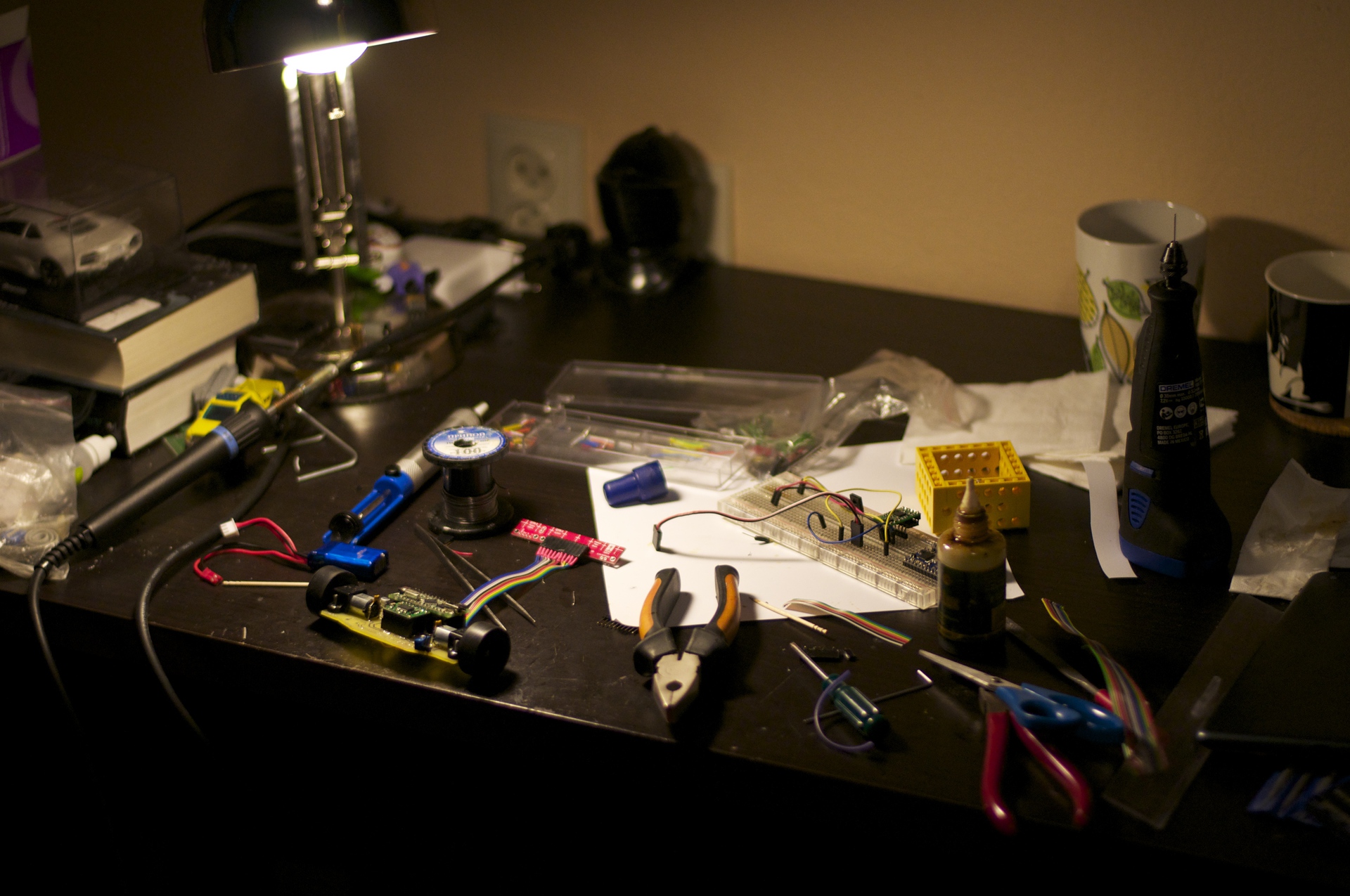

Сначала план был простой: ЛУТ -> выпиливание платы -> сверление -> пайка -> крепление моторов и датчиков. Но когда всё обходилось без приключений? Осталась только матовая бумага, что для ЛУТа не комильфо,

детали разбросаны по пакетам и ящикам и т.д.

18.35: Ну блин, не перевелось.

18.40: Ну блиин, тонер не сходит, придётся ещё раз пилить текстолит.

18.50: Фух, теперь перевелось.


19.00: Вытравилась, теперь пилю сверлю.

Как сделать робота за 24 часа

19.10: Выпилил.

19.15: Пайка, пайка и ещё раз пайка.


19.30: Аааа! Разьёмы припаять нереально, что бы я ещё раз делал дорожки ЛУТом с той же стороны, что и элементы.


20.20: Да ну это всё, просто снизу проводками перекину.


20.40: Оу ее, стабилизатор работает, даже не греется. Можно сделать перерыв на пиццу.


21.10: Пора бы продолжить делать бота.


21.30: И где ДД?

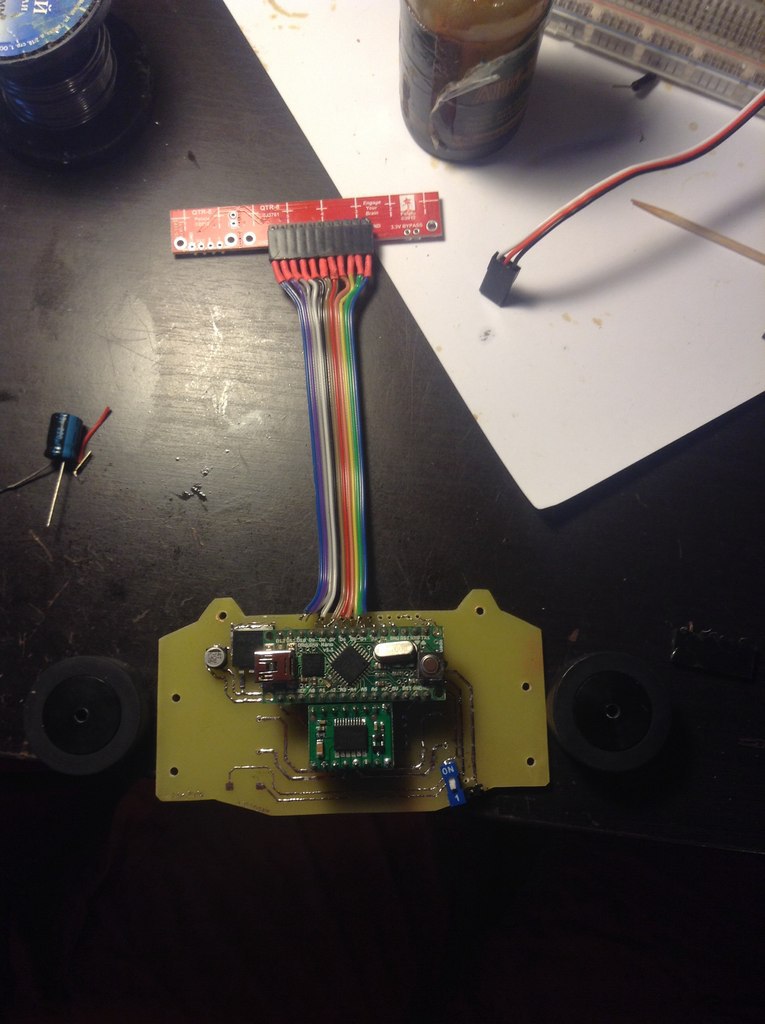

21.50: Нашёл. Теперь нужен аккуратный шлейф для соединения дуни с датчиками.



Как сделать робота за 24 часа

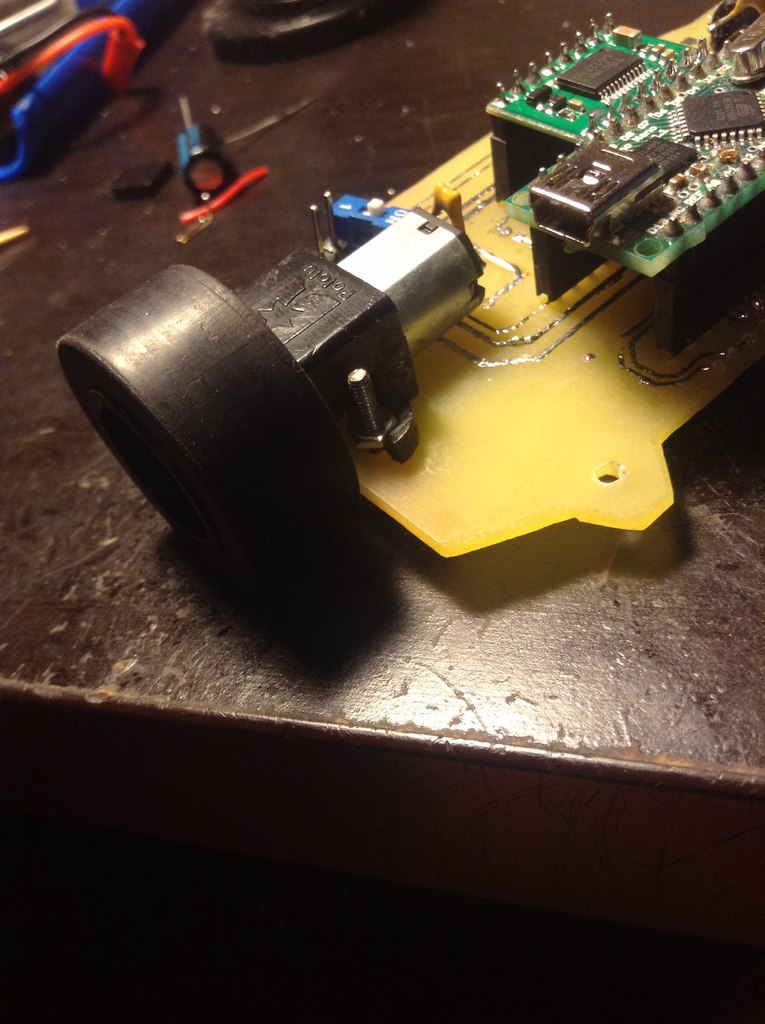

22.20: Хорошо, теперь моторы.

22.30: Ну почему крепление треснуло?




Как сделать робота за 24 часа

22.40: Хм, а из чего делать рейки для датчика?


23.10: Ладно, это проблема завтрашнего дня.
23.25: Коротыш. Надо перепаять чуток.
23.30: Перепаял. Работает, не греется.
23.50: Ну же, дуня, запрогайся уже!


00.30: Не ставятся драйсеры для неё, ну что поделать. Завтра на другую поменяю. А сейчас надо собраться на соревнования и поспать.



Как сделать робота за 24 часа

9.30: Пришёл на соревнования.


10.00: Зарегистрировался, облюбовал поле (толщина линии -1,5 см)

Как сделать робота за 24 часа

12.00: Всё, с конструкцией закончил, нану сменил, рейки поставил, волокуши приклеил.

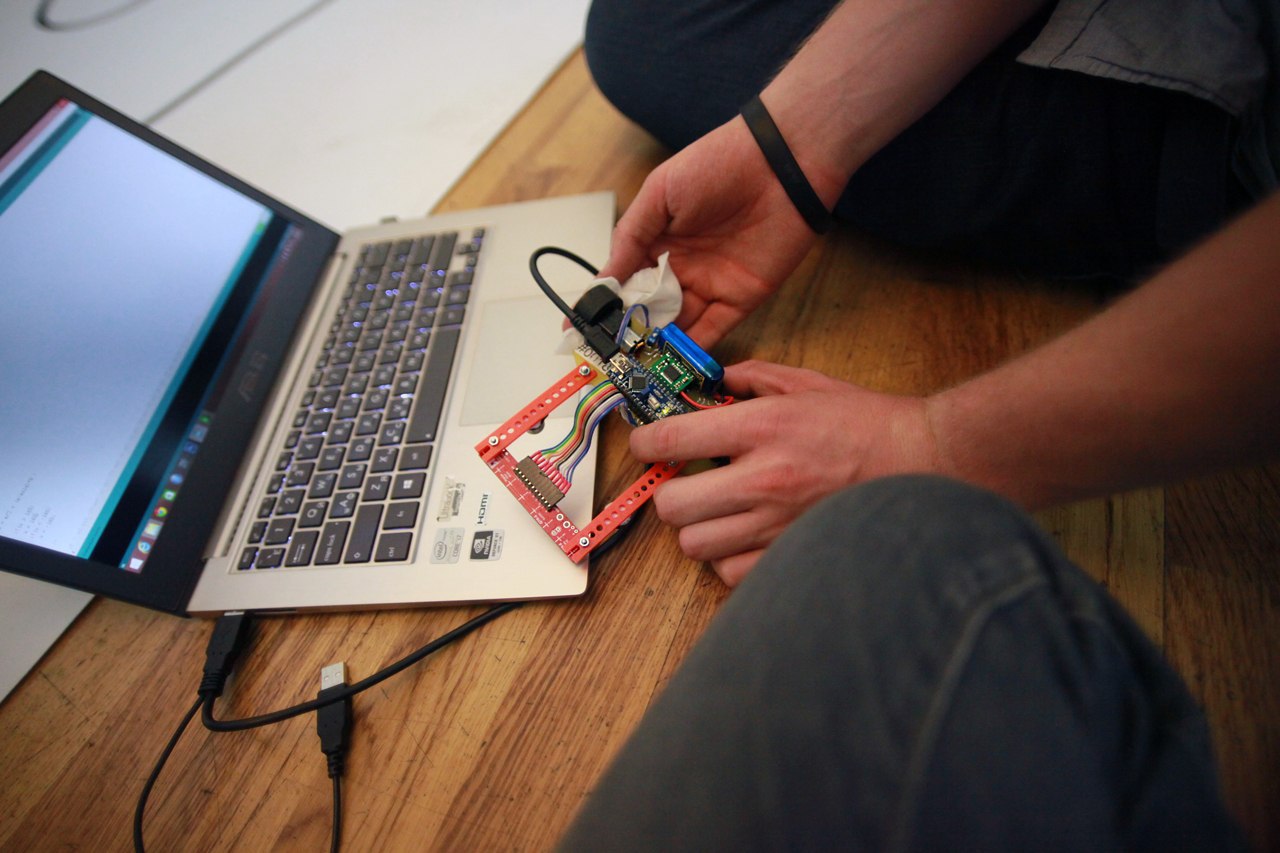

12.30: Посмотрел на другие виды, можно и начать прогать.


13.00: На П-регуляторе на 28% скорости бот полностью проехал тестовую трассу!

 Вот и получился робот за один день.

Заключение

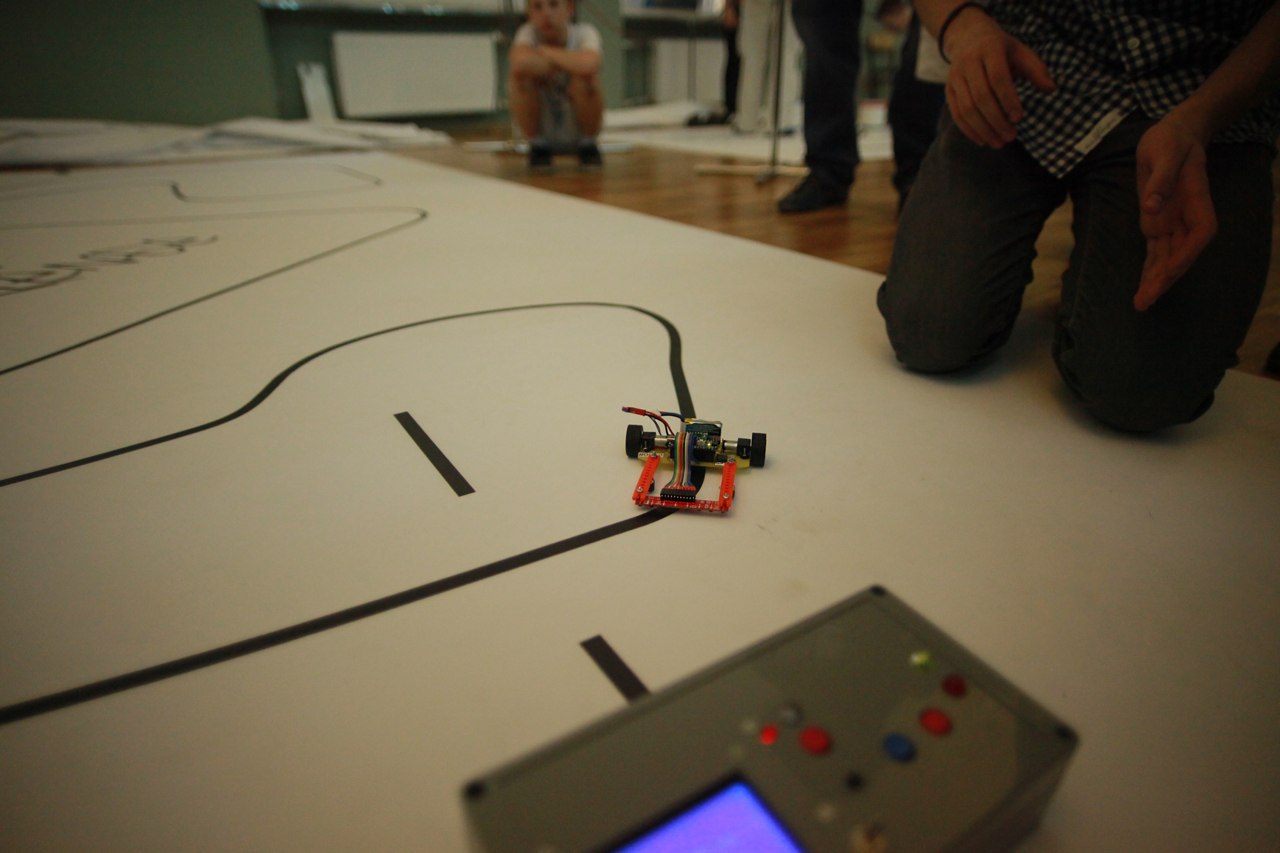

Заезды начинались в 15:30, так что было время улучшить результаты. Я написал ПД, потом Костя (мой напарник) перенял инициативу и с большим энтузиазмом начал отлаживать и улучшать программу. «Гимном» этого робота мы выбрали песню Muse — Madness, когда она звучала происходила отладка. Во время первой попытки робот проехал трассу за 16 секунд, во время второй и последней за 14.25, такой же результат, как у победителя. Но у него лучше первая попытка, чем наша, поэтому мы заняли II место.

Как сделать робота за 24 часа

И, собственно, фотографии робота:

Как сделать робота за 24 часа

Как сделать робота за 24 часа

Как сделать робота за 24 часа

Видео заезда:

Автор: Just_Che

Источник
