Локальная сеть между домами с помощью WiFI моста

в 6:59, , рубрики: Новости

Появилась необходимость сделать локальную сеть между двумя узлами, удаленными друг от друга на расстоянии 1.15 км. По скольку есть опыт оказания помощи другу и подключения его частного дома к FTTB сети соседней многоэтажки через роутеры производства Mikrotik, было решено на них и реализовать подключение. Выбор пал на RouterBOARD SXT Lite5 (прошу не считать за рекламу, но это лучший выбор за эту цену).

Характеристики и процесс монтажа, в т.ч. видео можно найти на сайте Mikrotik или дилеров по России. Пока что собран тестовый стенд. Параметры стенда- расстояние между точками 1.15 км по Яндекс картам. Одна точка установлена на балконе 8 этажа, вторая в квартире, расположенной так же 8 этаже, установлены на штативы для фото оборудования.

Схема подключения.
Локальная сеть между домами с помощью WiFI моста
Пояснение:
10.1.1.0/30- адреса для eoip тоннелей
192.168.7.0/30- адреса для управления
192.168.88.0/24- адреса со стороны роутера Bridge
192.168.78.0/24- адреса со стороны роутера Station
192.168.3.1/32- loopback интерфейс
192.168.4.1/32- loopback интерфейс

Информация о роутере (у меня оказались в старом корпусе):

[admin@MikroTik] /system> resource print
	         uptime: 56m36s
	         version: 6.18
	         build-time: Aug/01/2014 10:47:47
	         free-memory: 44.7MiB
	         total-memory: 64.0MiB
	         cpu: MIPS 24Kc V7.4
	         cpu-count: 1
	         cpu-frequency: 400MHz
	         cpu-load: 1%
	         free-hdd-space: 49.0MiB
	         total-hdd-space: 64.0MiB
	         write-sect-since-reboot: 409
	         write-sect-total: 123255
	         bad-blocks: 0%
	         architecture-name: mipsbe
                 board-name: RB711GA-5HnD
                 platform: MikroTik

Версия firmware:

[admin@MikroTik] /system> routerboard print
          routerboard: yes
          model: 711GA-5HnD
          serial-number: 38EB02618CAA
          current-firmware: 3.07
          upgrade-firmware: 3.17

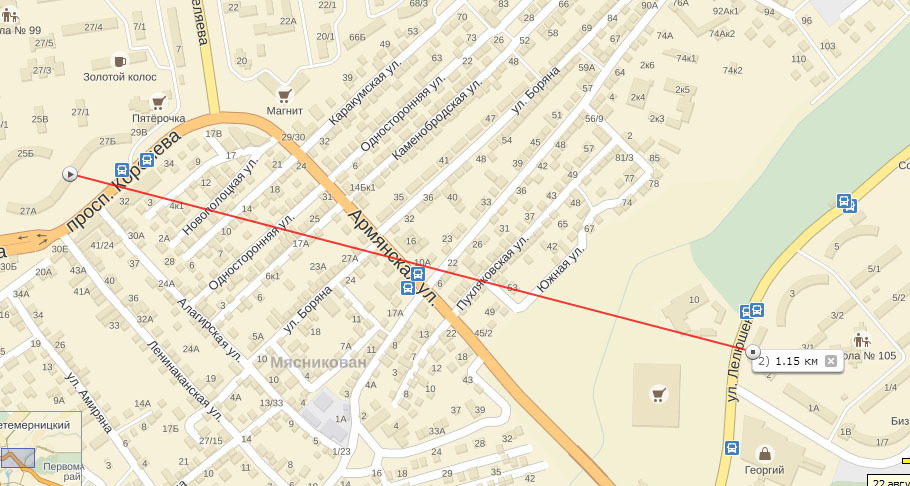

Информация о расстоянии (Ростов):

Локальная сеть между домами с помощью WiFI моста

Вот так это выглядит из объектива фотоаппарата:

Кадр на 18 мм:

Локальная сеть между домами с помощью WiFI моста

Кадр 300мм:

Локальная сеть между домами с помощью WiFI моста

На этом кадре видно точку на втором конце:

Локальная сеть между домами с помощью WiFI моста

Ну и конструкция крупным планом:

Локальная сеть между домами с помощью WiFI моста

Настройка роутера, работающего в режиме точки доступа.

1. Надо настроить безопасность самой точки, мануалов в интернете достаточно много. На стендовых железках я пропустил этот шаг.

2. Создание интерфейсов bridge (здесь и в дальнейшем я стараюсь давать имена с одинаковым обозначением, по типу vlan30, bridge30 и eoip30):

/interface bridge
add  name=bridge1       #используется для EoIP туннеля
add  name=bridge30     #используется для управления
add name=loopback1    #Loopback interface
Настройка для winbox

Локальная сеть между домами с помощью WiFI моста

Нажимаем вкладку Interface(1), затем символ "+"(2) и Bridge(3).

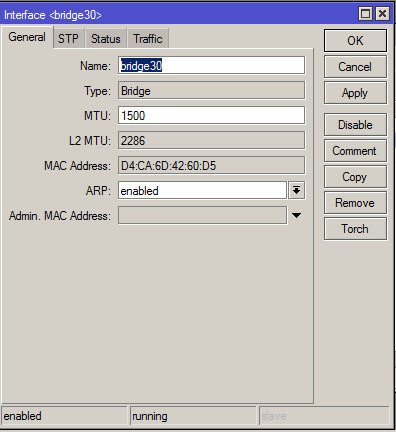

Пример добавления Bridge30 (далее по тексту я стараюсь давать номера упорядоченно Bridge30 соответсвуюет Vlan 30 и EoIP Tunnel 30):

Локальная сеть между домами с помощью WiFI моста

3. Соаздние EoIP тоннелей. Обязательно ID тоннеля должен совпадать на обоих роутерах.

/interface eoip
add clamp-tcp-mss=yes local-address=10.1.1.1 mac-address=02:03:58:45:B9:21 mtu=
    1500 name=eoip-tunnel1 remote-address=10.1.1.2 tunnel-id=1
add clamp-tcp-mss=yes local-address=10.1.1.1 mac-address=02:3B:CD:AA:46:A2 mtu=
    1500 name=eoip-tunnel30 remote-address=10.1.1.2 tunnel-id=30
Настройка для winbox

Создание тоннелей аналогично созданию бриджов:

Локальная сеть между домами с помощью WiFI моста

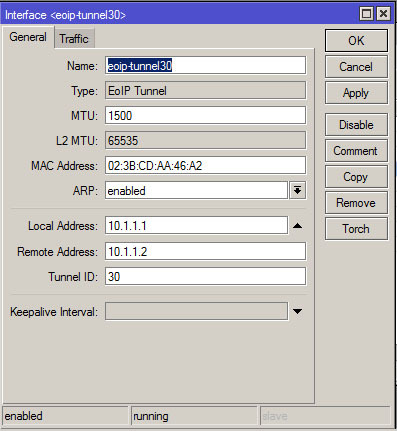

Настройка eoip тоннеля:

Локальная сеть между домами с помощью WiFI моста

4. Создание VLAN. Необходимо добавить VLAN на интерфейс WLAN.

/interface vlan
add interface=wlan1  name=vlan1 vlan-id=1
add interface=wlan1  name=vlan30 vlan-id=30
Настройка для winbox

Все просто:

Локальная сеть между домами с помощью WiFI моста

Настройка самого VLAN:

Локальная сеть между домами с помощью WiFI моста

После этих операций будет следующий результат:

Локальная сеть между домами с помощью WiFI моста

5. Объединение bridge, eoip и vlan.
Bridge1 объединяем с ether1, eoip1
Bridge30 объединяем с vlan30

/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=eoip-tunnel1
add bridge=bridge30 interface=vlan30
Настройка для winbox

Заходим в меню Bridge (слева) и затем во вкладку Ports

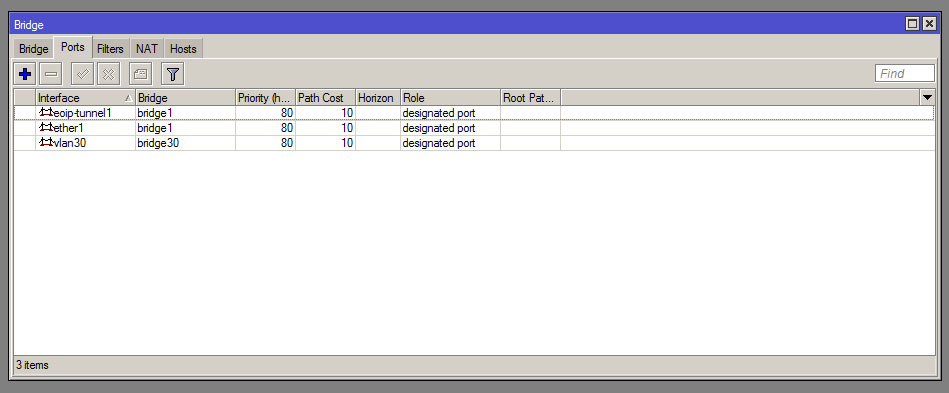

Локальная сеть между домами с помощью WiFI моста

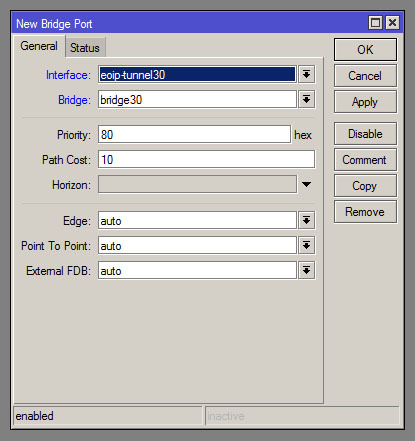

Нажимаем "+" и добавляем порты в соответсвующий bridge.
Локальная сеть между домами с помощью WiFI моста

6. Назначение IP адресов.

/ip address
add address=192.168.88.1/24 comment="default configuration" interface=ether1
    network=192.168.88.0
add address=10.1.1.1/30 interface=wlan1 network=10.1.1.0
add address=192.168.3.1/32 interface=loopback1 network=192.168.2.1
add address=192.168.7.1/30 interface=vlan30 network=192.168.7.0
Настройка для winbox

Локальная сеть между домами с помощью WiFI моста

Добавляем адреса согласно плана:

Локальная сеть между домами с помощью WiFI моста

7. Добалвение роутов. Я делал маршруты через адрес, а не инерфейс.

/ip route
add distance=1 dst-address=192.168.4.0/24 gateway=10.1.1.2
add distance=1 dst-address=192.168.78.0/24 gateway=10.1.1.2

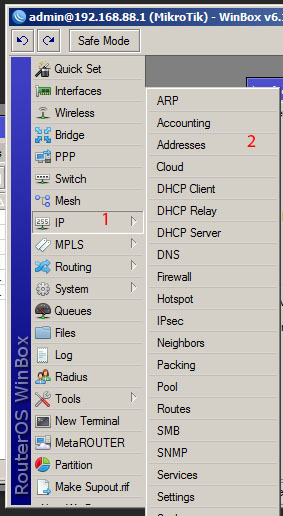

Настройка для winbox

Добавление не вызывает сложностей. Выбор меню:

Локальная сеть между домами с помощью WiFI моста

Результат:

Локальная сеть между домами с помощью WiFI моста

8. Настройка WLAN интерфейса.

/interface wireless
set [ find default-name=wlan1 ] band=5ghz-a/n disabled=no frequency=5300
    ht-rxchains=0,1 ht-txchains=0,1 l2mtu=2290 mode=ap-bridge radio-name=AP1
    ssid=local    #из нюансов- выбор режима работы, в режиме точки доступа ap-bridge, клиент - station
Настройка для winbox

Надо выбрать меню Wireless, оно слева и затем выбрать интерфейс wlan1:

Локальная сеть между домами с помощью WiFI моста

Меняем Mode на ap-bridge. Нажимаем кнопку Advanced Mode (на скрине поменялась на Simple Mode) и меняем Radioname:

Локальная сеть между домами с помощью WiFI моста

9. Настройка безопастности.

/interface wireless security-profiles
set [ find default=yes ] authentication-types=wpa2-psk eap-methods="" mode=
    dynamic-keys  wpa2-pre-shared-key=password
Настройка для winbox

Необходимо вернуться во вкладку Wireless и выбрать вкладку Security Profile, я редактировал профиль по умолчанию.

Локальная сеть между домами с помощью WiFI моста

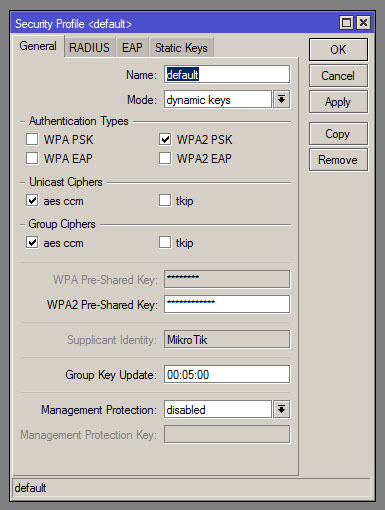

Меню настройки профиля:

Локальная сеть между домами с помощью WiFI моста

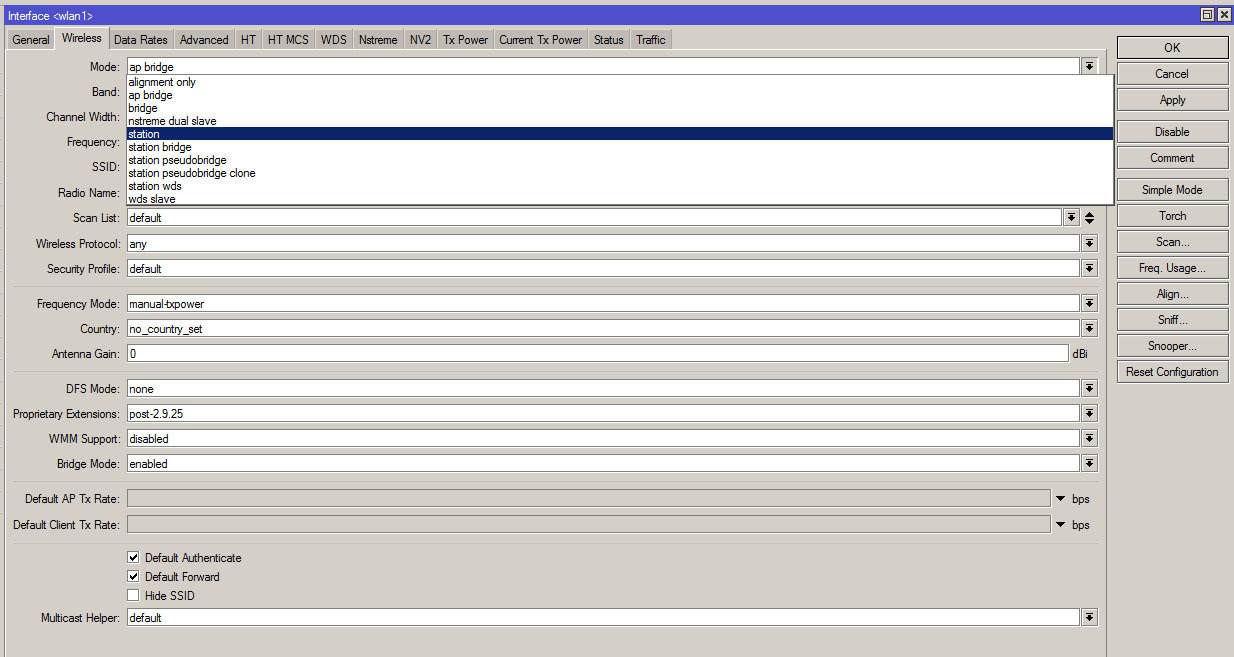

На этом все. На втором роутере все настраивается аналогично, меняем только адреса и режим работы точки. На этапе 8 надо выбрать в Mode — Station:

Локальная сеть между домами с помощью WiFI моста

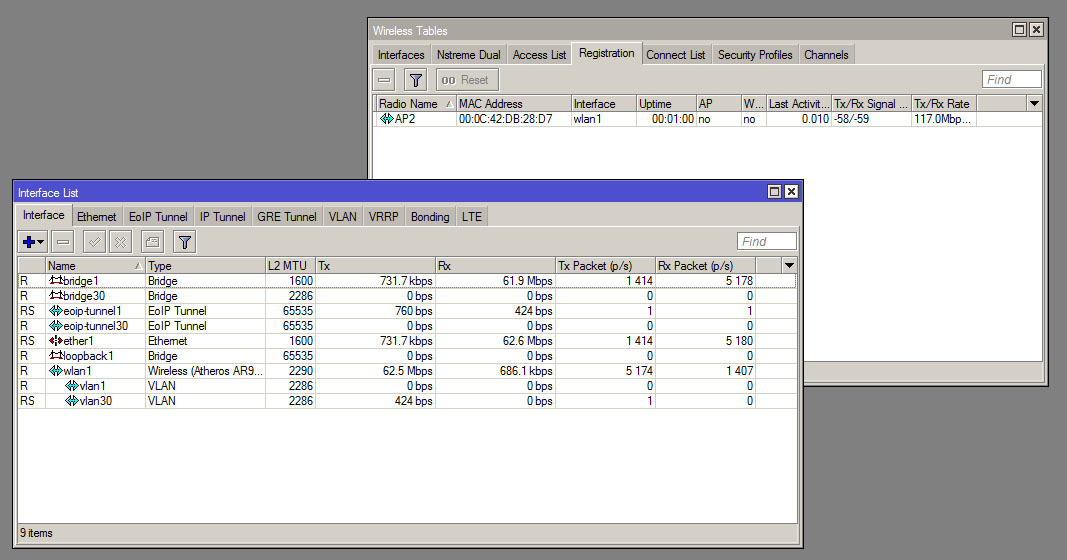

В результате во вкладке Registration меню Wireless пояится второй роутер, он обозначается по Radio Name AP2:

Локальная сеть между домами с помощью WiFI моста

Тестовая переда файлов.
Пинг пошел:

Локальная сеть между домами с помощью WiFI моста

К передачи образ Centos:

Локальная сеть между домами с помощью WiFI моста

Локальная сеть между домами с помощью WiFI моста

Индикаторы интерфейсов показывают скорость передачи:

Локальная сеть между домами с помощью WiFI моста

Данные по сигналу:

Локальная сеть между домами с помощью WiFI моста

Время передачи:

Локальная сеть между домами с помощью WiFI моста

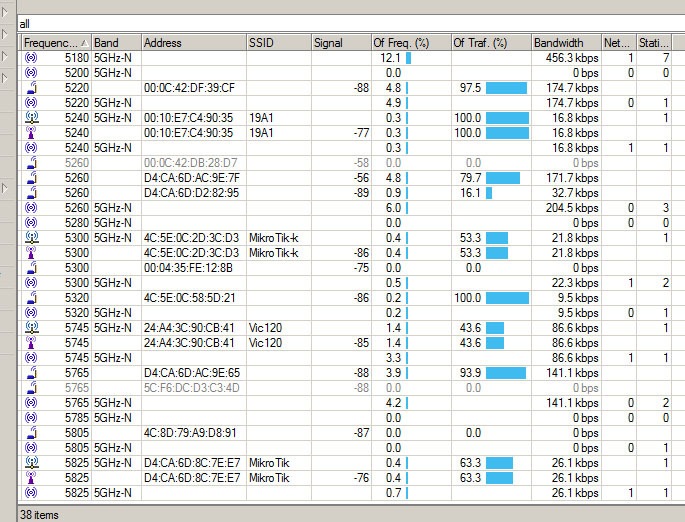

Ну и соседи:

Локальная сеть между домами с помощью WiFI моста

Автор: gwinogradow
