Wanhao Duplicator 7 меняет правила игры

в 12:29, , рубрики: 3d ювелирные изделия, Блог компании Цветной Мир, обзор, ювелирный 3d

Совсем недавно стартовали продажи долгожданного 3D-принтера Wanhao Duplicator 7.

Это первый принтер Wanhao, работающий по технологии DLP. Китайская компания Wanhao на
сегодняшний день является мировым лидером в производстве настольных 3D-принтеров
работающих по технологии FDM, в прошлом году компания произвела 67000 принтеров. Целью
Wanhao является создание бюджетных 3D-принтеров доступных даже студентам, ведь всего 5 лет
назад создатели компании сами были студентами, увлеченными 3D-печатью.

Метод DLP — это альтернатива технологии SLA, где вместо лазерных установок используются
светодиодные проекторы. DLP-печать основана на использовании фотополимерных смол,
затвердевающих при облучении ультрафиолетовым светом. DLP-принтеры проецируют
изображение целого слоя до затвердевания полимерной смолы, после чего наносится
следующий слой и проецируется изображение нового слоя цифровой модели. В сравнении с SLA
можно выделить такое преимущество, как более низкая стоимость проекторов по сравнению с
лазерными излучателями. Соответственно цена DLP-принтеров ниже стереолитографических.

Тем не менее Wanhao Duplicator 7 не является именно DLP-принтером, так как в качестве
источника света для засветки фотополимера использует встроенный LCD-экран, это решение
позволило на порядок снизить стоимость принтера и сделало эту модель доступной для всех
желающих попробовать совершенно другую технологию 3D-печати, которая дает возможность
создавать более сложные модели с более высоким качеством поверхности модели.

Рекомендованная розничная цена принтера составляет 36 900 рублей!

Для высокоточного 3D-принтера, печатающего фотополимерами, это фантастически низкая цена.
Wanhao Duplicator 7 меняет правила игры - 1

Комплектация и внешний вид

D7 выполнен в лаконичном, простом дизайне со съемной массивной крышкой. 3D-принтер
небольшого размера, весит всего 12 кг.

Wanhao Duplicator 7 меняет правила игры - 2

Комплектация может показаться аскетичной, но как показала практика — этого вполне достаточно.
Рабочий столик

  • Пластиковый шпатель для снятия моделей (использовался только для очистки пленки в печатной ванне)
  • Баночка для промыва моделей от остатков полимера после печати (для промывки мы использовали изопропиловый спирт)
  • Фторопластовая пленка и запасные гайки для ванночки
  • HDMI-кабель
  • USB -кабель
  • Шестигранная отвертка
  • Фотополимер Wanhao 250 мл.

Конструктив

В качестве проектора используется светодиодная матрица с LCD экраном. Принцип очень простой
– свет c матрицы направляется на экран и, в зависимости от картинки, либо пропускает свет, либо
нет. Для печати подойдет любой фотополимер, затвердевающий на УФ волне 405 нм.

Плата управления:

Wanhao Duplicator 7 меняет правила игры - 3

Светодиодная матрица:

Wanhao Duplicator 7 меняет правила игры - 4

По Z оси стоит уже знакомый трапецеидальный винт

Wanhao Duplicator 7 меняет правила игры - 5

Печатная ванночка немного нетипичная. Она представляет собой металлический каркас, на
который снизу натянута пленка.

Wanhao Duplicator 7 меняет правила игры - 6

Такая конструкция позволяет достаточно просто заменить пленку. Хотя приходится
выкручивать/закручивать аж 22 болта! К счастью, замена пленки требуется не так часто. За все
время нашего использования Duplicator 7 замена потребовалась лишь один раз после неудачной
печати.

ПО

В качестве слайсера по умолчанию предлагается использовать Creation Workshop.

Wanhao Duplicator 7 меняет правила игры - 7

Сначала Creation Workshop показался немного непривычным, но в целом слайсер достаточно хорош. Из главных преимуществ хочется выделить возможность ручного редактирования поддержек. Зачастую это очень сильно выручает.

Wanhao Duplicator 7 меняет правила игры - 8

Также можно использовать в качестве слайсера NanoDLP.

Wanhao Duplicator 7 меняет правила игры - 9

Для этого на сайте Wanhao нужно скачать прошивку для использования NanoDLP и «перепрошить»
принтер. Это легко можно сделать при помощи CURA. Подробную инструкцию вы можете
посмотреть на официальном сайте Wanhao.

Подготовка к печати

Для подключения Duplicator 7 понадобится видеокарта с двумя HDMI-выходами. Подключаем 3D-
принтер, который определяется, как «второй монитор». Дополнительно подключаем принтер по
USB. Далее запускаем слайсер.

Перед подключением нужно настроить слайсер, используя скрины из инструкции.

Wanhao Duplicator 7 меняет правила игры - 10

Калибровка оказалась очень простой. Откручиваем 4 болта, фиксирующие платформу, и
отправляем принтер в «дом». Потом плотно прижимаем платформу к дисплею (но без фанатизма,
чтобы не продавить дисплей!) и затягиваем болты.

Wanhao Duplicator 7 меняет правила игры - 11

Перед печатью платформу обязательно нужно отправить в «дом». Не забываем перед этим налить
полимер в печатную ванночку =)

Настраиваем профиль слайсинга по скринам из инструкции и испытываем восторг от того, что
принтер сразу же заработал!

Wanhao Duplicator 7 меняет правила игры - 12

Подбор смолы и результаты печати

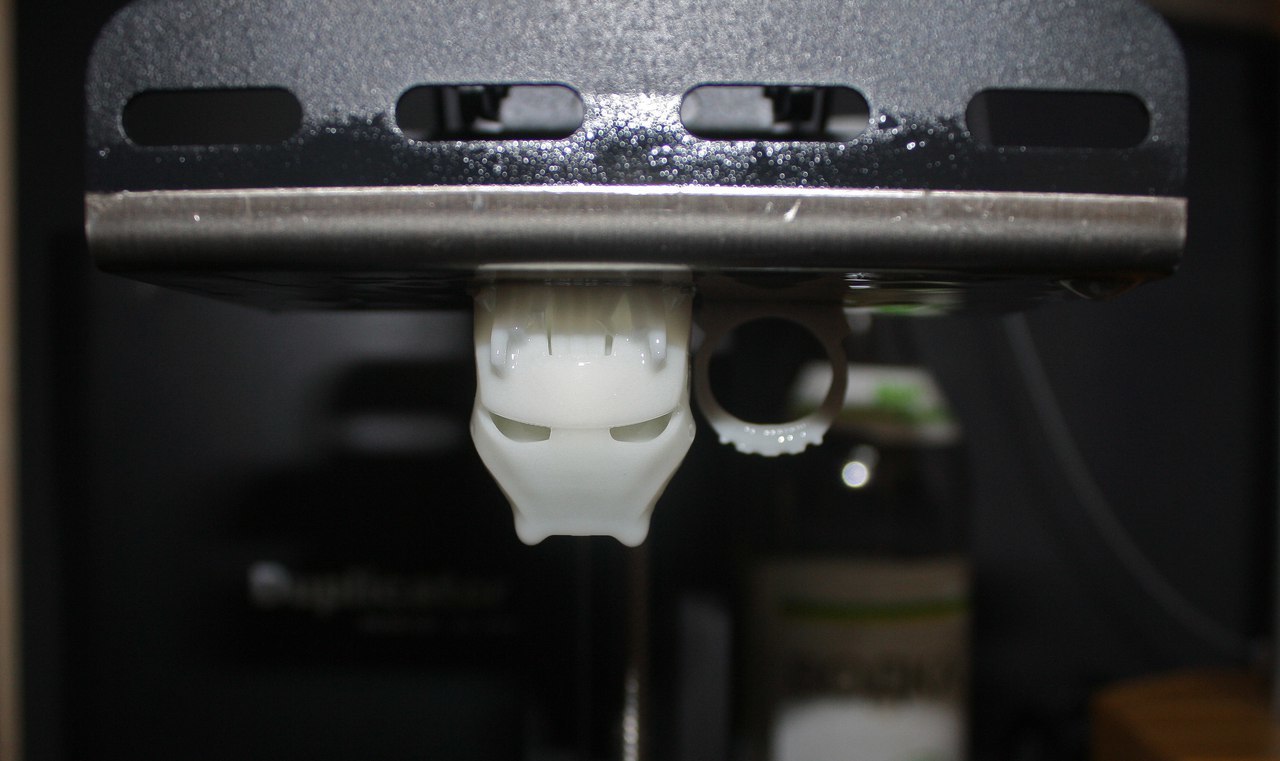

В результате первой нашей печати мы получили вот такую красоту. Толщина слоя 100 микрон.

Wanhao Duplicator 7 меняет правила игры - 13
Wanhao Duplicator 7 меняет правила игры - 14
Wanhao Duplicator 7 меняет правила игры - 15

Частично покрашенная и собранная фигурка:

Wanhao Duplicator 7 меняет правила игры - 16
Wanhao Duplicator 7 меняет правила игры - 17

С фотополимерной смолой, которая идет в комплекте с принтером, никаких проблем не возникло,
к сожалению пока Wanhao выпускает только один вид смолы Wanhao Grey (5700 рублей за литр), но в дальнейшем мы надеемся на расширение линейки смол.

Также нам удалось попробовать смолу Photocentric! Нам пришлось долго мучится с подбором
параметров печати, о результат того стоил. Слой 50 микрон, время засветки 20 секунд на слой. К
сожалению пока Wanhao не предоставляет информацию по параметрам печати для разных видов
смол.

Wanhao Duplicator 7 меняет правила игры - 18

Отлично себя проявила фотополимерная смола от немецкой компании Detax, с помощью которой
мы добились идеального качества печати. Пропечатываются даже самые небольшие микро-
детали моделей. Слой 50 микрон, время засветки 25 секунд на слой.

Wanhao Duplicator 7 меняет правила игры - 19
Wanhao Duplicator 7 меняет правила игры - 20

Итоги

Wanhao Duplicator 7 – безусловно очень достойный представитель высокоточных 3D-принтеров.
Уникальная технология DLP-печати позволяет добиться минимальной толщины слоя в 35 микрон,
что немыслимо для FDM-принтеров. Очень порадовала цена устройства. Найти 3D-принтер с такой точностью печати, предназначенный для производства маленьких и гладких деталей и элементов, дешевле, чем за 200 000 рублей весьма проблематично.

Duplicator 7 станет отличным вспомогательным инструментом для ювелирных мастерских,
стоматологических клиник. Также 3D-принтер будет интересен для людей, увлекающихся
миниатюрами или моделизмом, дизайном или производством сувениров.
