Вероятностный и информационный анализ результатов измерений на Python

в 8:38, , рубрики: python, диаграмма распределения, Информационная теория измерений, математика, разработка под windows, энтропия, метки:

Вероятностный и информационный анализ результатов измерений на Python - 1

Нет более полезного инструмента для исследования, чем подтверждённая практикой теория.

Зачем нужна информационная теория измерений

В предыдущей публикации [1] мы рассмотрели подбор закона распределения случайной величины по данным статистической выборки и только упомянули об информационном подходе к анализу погрешности измерений. Поэтому продолжим обсуждение этой актуальной темы.

В предыдущей публикации [1] мы рассмотрели подбор закона распределения случайной величины по данным статистической выборки и только упомянули об информационном подходе к анализу погрешности измерений. Поэтому продолжим обсуждение этой актуальной темы.

Кроме того, по совокупности вероятностных и информационных характеристикам выборки можно более точно определить характер распределения случайной погрешности. Это объясняется обширной базой численных значений таких параметров, как энтропийный коэффициент иконтрэксцесс для различных законов распределения и их суперпозиций.

О сути информационного и вероятностного анализа

Здесь ключевым словом является слово неопределённость. Измерение рассматривается как процесс, в результате которого уменьшается исходная неопределённость в сведениях об измеряемой величине — x. Количественной мерой неопределённости является энтропия — H(x). Чаще мы сталкиваемся с дискретными значениями случайной величины x1, x2…xn, что обусловлено широким распространением средств вычислительной техники. Для таких величин запишем только одну формулу, которая многое объясняет.

Вероятностный и информационный анализ результатов измерений на Python - 2

Где p_i- вероятность того, что случайная величина х приняла значение x_i. Поскольку 0≤p_i≤1, а при этом lg⁡p_i<0, то для получения H(x)≥0 перед суммой в формуле стоит знак минус.

Энтропия измеряется в единицах измерения информации. Единицы информации по приведенной формуле зависят от основания логарифма. Для десятичного логарифма это дит. Для натурального логарифма – нит. По понятным причинам наиболее часто используются двоичные логарифмы, при которых зэнтропия измеряется в битах.

В процессе измерения исходная неопределённость величины х уменьшается, поскольку наше знание о величине х возрастает. Однако и после измерения остаётся остаточная неопределённость H(∆), связанная с погрешностью измерений ∆.

Остаточную энтропию H(∆)можно определить по приведенной формуле, подставив вместо x погрешность ∆ и, опуская промежуточные выкладки, получить энтропийное значение погрешности ∆ для любого закона распределения.

Вероятностный и информационный анализ результатов измерений на Python - 3

Как получить энтропийное значение погрешности по результатам измерений

Для этого сначала последовательность дискретных значений случайной величины погрешности нужно разбить на интервалы с последующим подсчётом частот попадания этих значений в каждый интервал. В пределах интервала вероятность появления этих значений погрешности принимают постоянной равной, равной отношению частоты попадания в данный интервал к количеству проведенных измерений.

Другими словами, нужно воспроизвести часть процедуры, которую выполняет функция построения диаграммы hist () из библиотеки matplotlib. Продемонстрируем это на следующей простой процедуре, сравнивая полученную диаграмму с диаграммой, полученной с помощью hist ().

Программа для сравнения методов обработки данных
import matplotlib.pyplot as plt
import numpy as np
from scipy.stats import uniform
def diagram(a):
         a.sort()# сортировка списка
         n=len(a)# число элементов в списке
         m= int(10+np.sqrt(n))# количество интервалов разбиения
         d=(max(a)-min(a))/m# длина интервалов
         x=[];y=[]
         for i in np.arange(0,m+1,1):
                  x.append(min(a)+d*i)#добавление границ интервалов в список х
                  k=0
                  for j in a:
                           if min(a)+d*i <=j<min(a)+d*(i+1):
                                    k=k+1
                  y.append(k)# добавление частот попадания в интервал в список у
         plt.title("Полученная диаграмма")
         plt.bar(x,y, d)
         plt.grid(True)
         plt.show()
         plt.title("Диаграмма созданная функцией hist()")
         plt.hist(a,m)
         plt.grid(True)
         plt.show()
a=uniform.rvs(size=500) #тестовая выборка с равномерным распределением
diagram(a)

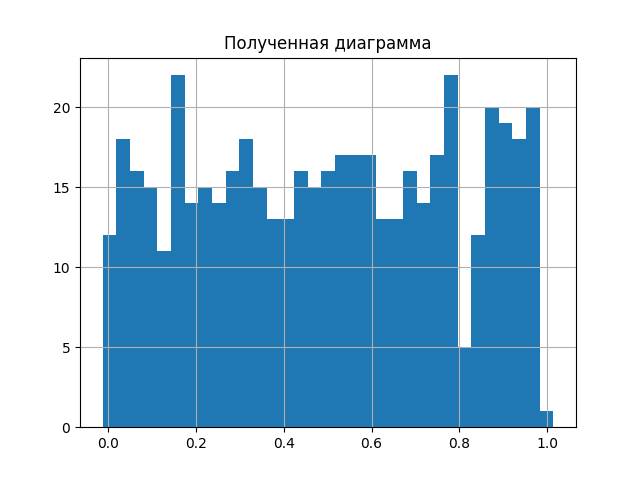

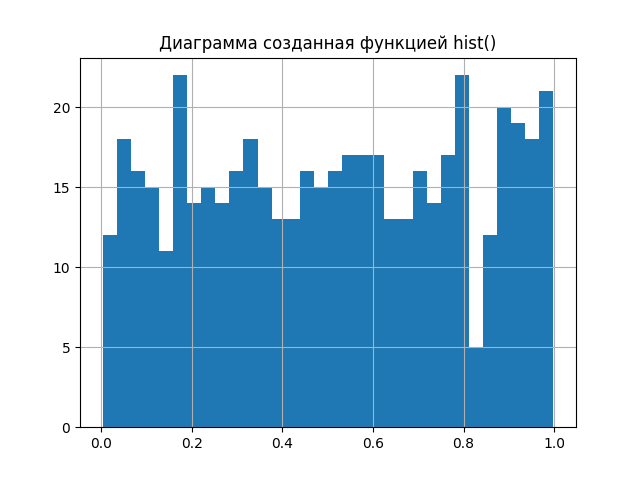

Сравним полученные диаграммы.
Вероятностный и информационный анализ результатов измерений на Python - 4
Вероятностный и информационный анализ результатов измерений на Python - 5

Диаграммы полностью идентичны, поэтому можно приступать ко второму этапу получения энтропийного значения погрешности, для этого воспользуемся соотношением, приведенном в [2] и полученным из соотношения (2).

Вероятностный и информационный анализ результатов измерений на Python - 6

В приведенном выше листинге в списке х хранятся значения границ интервалов, а в списке у — частоты попадания значений погрешностей в эти интервалы. Перепишем (3) в строку листинга Python.

h=0.5*d*n*10** (-sum ([w*np.log10 (w) for w in y if w! =0])/n)

Для окончательного решения нашей задачи нам понадобятся ещё два значения энтропийного коэффициента k и контрэксцесса psi, возьмём их из [2], но запишем для Python.

k=h/np.std (a)
mu4=sum ([(w-np.mean (a))**4 for w in a])/n
mu4=sum ([(w-np.mean (a))**4 for w in a])/n

Остаётся добавить в листинг приведенные четыре строки, но для анализа окончательного результата следует рассмотреть ещё один важный вопрос.

Как можно использовать энтропийный коэффициент и эксцесс для классификации законов распределения погрешности

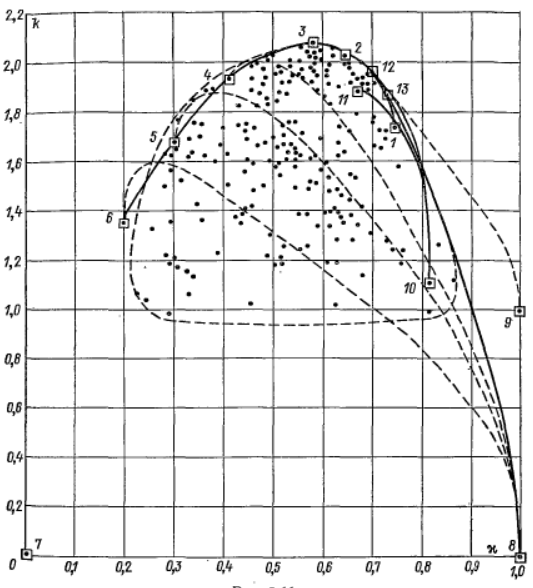

Согласно теории вероятности, форма закона распределения характеризуется относительным четвёртым моментом или контрэксцессом. В теории информации форма закона распределения определяется значением энтропийного коэффициента. Учитывая сказанное, на плоскость psi, k разместим точки, соответствующие заданным законам распределения. Но вначале получим значения psi, k и диаграммы для пяти наиболее значимых законов распределения погрешностей.

Программа для получения числовых значений psi, k и построения диаграмм

import matplotlib.pyplot as plt
import numpy as np
from scipy.stats import logistic,norm,uniform,erlang,pareto,cauchy
def diagram(a,nr):
         a.sort()
         n=len(a)
         m= int(10+np.sqrt(n))
         d=(max(a)-min(a))/m
         x=[];y=[]
         for i in np.arange(0,m+1,1):
                  x.append(min(a)+d*i)
                  k=0
                  for j in a:
                           if min(a)+d*i <=j<min(a)+d*(i+1):
                                    k=k+1
                  y.append(k)
         h=0.5*d*n*10**(-sum([w*np.log10(w) for w in y if w!=0])/n)
         k=h/np.std (a)
         mu4=sum ([(w-np.mean (a))**4 for w in a])/n
         psi=(np.std(a))**2/np.sqrt(mu4)
         plt.title("%s : k=%s;  psi=%s; h=%s."%(nr,str(round(k,3)),str(round(psi,3)),str(round(h,3))))
         plt.bar(x,y, d)
         plt.grid(True)
         plt.show()
nr="Равномерное распределение"
a=uniform.rvs( size=1000)
nr="Логистическое распределение"
a=logistic.rvs( size=1000)

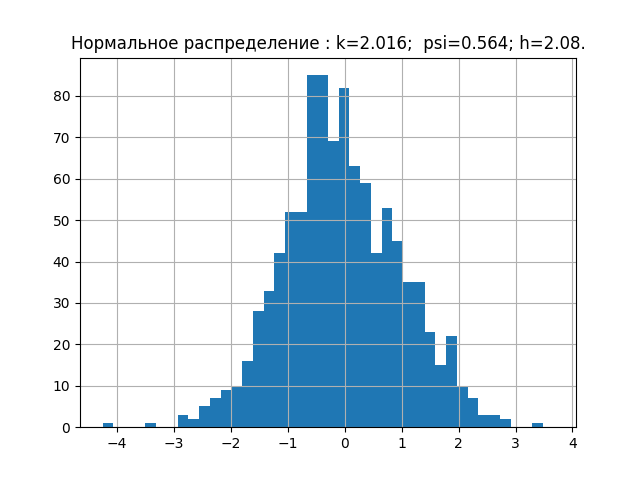

nr="Нормальное распределение"
a=norm.rvs( size=1000)

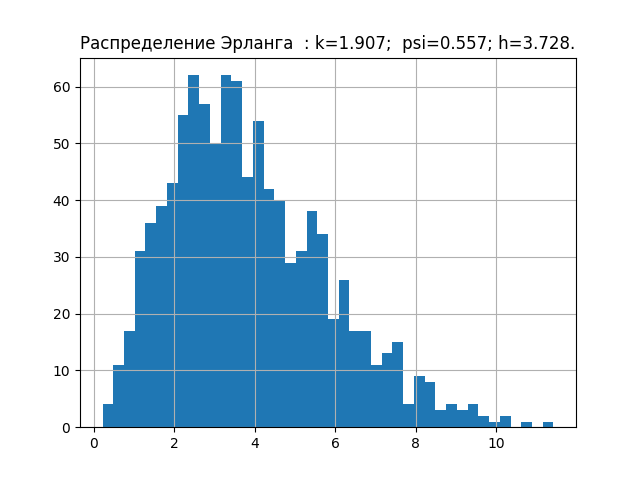

nr="Распределение Эрланга "
a = erlang.rvs(4,size=1000)
nr="Распределение Парето "
a = pareto.rvs(4,size=1000)

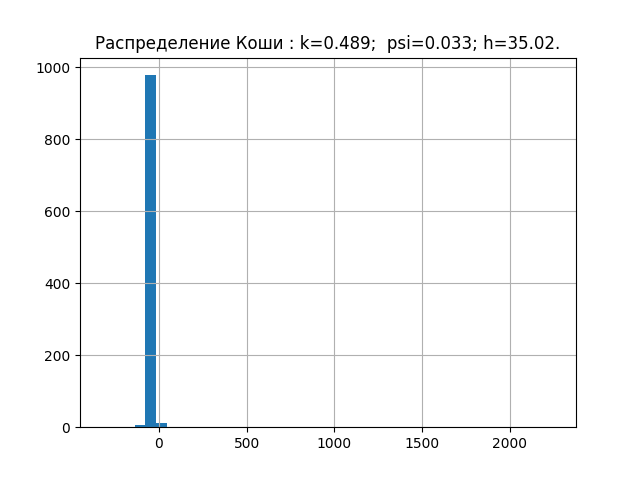

nr="Распределение Коши "
a = cauchy.rvs(size=1000)
diagram(a,nr)

Вероятностный и информационный анализ результатов измерений на Python - 7
Вероятностный и информационный анализ результатов измерений на Python - 8
Вероятностный и информационный анализ результатов измерений на Python - 9
Вероятностный и информационный анализ результатов измерений на Python - 10
Вероятностный и информационный анализ результатов измерений на Python - 11
Вероятностный и информационный анализ результатов измерений на Python - 12

Минимальную базу энтропийных характеристик законов распределения погрешностей мы уже набрали. Теперь проверим теорию на выборке с неизвестным законом распределения, например, такую.

a=[ 0.203, 0.154, 0.172, 0.192, 0.233, 0.181, 0.219, 0.153, 0.168, 0.132, 0.204, 0.165, 0.197, 0.205, 0.143, 0.201, 0.168, 0.147, 0.208, 0.195, 0.153, 0.193, 0.178, 0.162, 0.157, 0.228, 0.219, 0.125, 0.101, 0.211, 0.183, 0.147, 0.145, 0.181, 0.184, 0.139, 0.198, 0.185, 0.202, 0.238, 0.167, 0.204, 0.195, 0.172, 0.196, 0.178, 0.213, 0.175, 0.194, 0.178, 0.135, 0.178, 0.118, 0.186, 0.191]

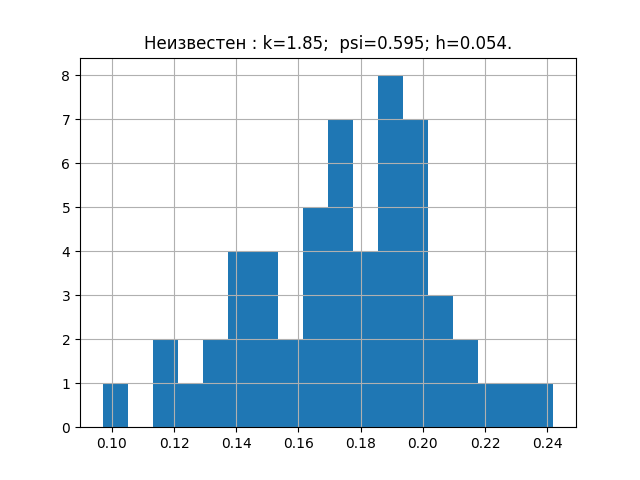

Если кому интересно, можете сами выбрать любую и проверить. Эта выборка даёт следующую диаграмму с параметрами.

Вероятностный и информационный анализ результатов измерений на Python - 13

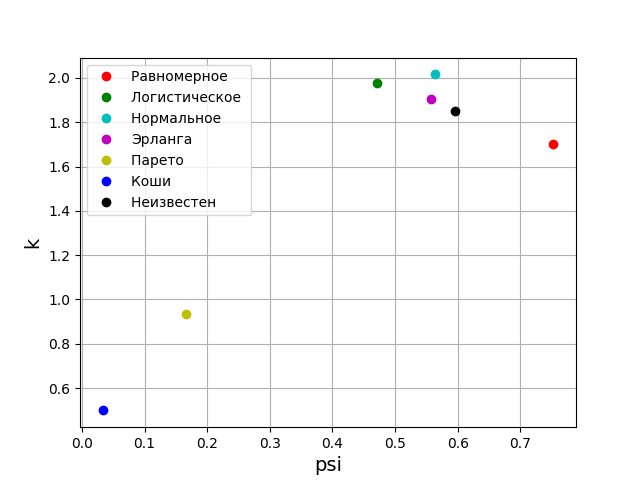

Теперь пришло время перенести полученные параметры на график.
Вероятностный и информационный анализ результатов измерений на Python - 14
Из приведенного графика видно, что закон распределения для исследуемой выборке ближе всего к закону распределения Эрланга.

Вывод

Надеюсь на то, что рассмотренная в данной публикации реализация на Python элементов информационной теории измерений будет для Вас не безынтересной.
Всем спасибо за внимание!

Ссылки

  1. Подбор закона распределения случайной величины по данным статистической выборки средствами Python.
  2. Электрические измерения неэлектрических величин.
