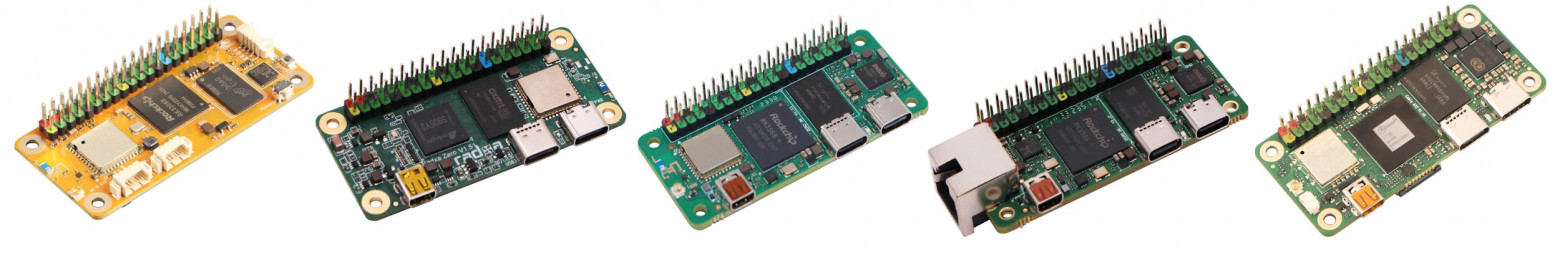

Одноплатники формата Raspberry Pi Zero являются одними из самых компактных и дешёвых. Размер платы у них 65х30мм, при этом они имеют необходимый минимум периферии.
На данный момент множество производителей производят платы в таком формате и в данной статье я постарался собрать все, что мне удалось найти.
Raspberry Pi Zero 2 W vs Zero W
Оригинальные платы Raspberry Pi Zero обладают хорошей поддержкой сообщества, но они вышли достаточно давно и сейчас уже начали устаревать. Их минусы: небольшое количество оперативной памяти, разъёмы micro usb.
|
Характеристика |
Raspberry Pi Zero 2 W |
Raspberry Pi Zero W |
|---|---|---|
|
Дата выпуска |
28 октября 2021 |
28 февраля 2017 |
|
SoC/SiP |
RP3A0-AU SiP (BCM2710A1 + 512MB RAM) |
Broadcom BCM2835 + 512MB RAM |
|
Архитектура ядра |
4-ядерный, 64-битный, Cortex-A53 |
Одноядерный, 32-битный, ARM11 |
|
GPU |
VideoCoreIV |
VideoCoreIV |
|
Тактовая частота CPU |
1 ГГц |
1 ГГц |
|
Память/хранилище ОС |
microSD |
microSD |
|
ОЗУ |
512MB DDR2 wire-bond |
512MB DDR2 PoP |
|
Ethernet |
Нет |
Нет |
|
USB |
1 × USB OTG |
1 × USB OTG |
|
HDMI |
1 × Mini |
1 × Mini |
|
Беспроводная связь |
802.11 b/g/n, Bluetooth 4.2, BLE |
(опционально) 802.11 b/g/n, Bluetooth 4.1, BLE |
|
Антенна |
Улучшенная PCB антенна |
PCB антенна |
|
GPIO |
40-контактные Bare Pads |
40-контактные Bare Pads |
|
Операционная система |
Raspberry Pi OS |
Raspberry Pi OS |
|
Размеры |
30мм × 65мм × 13мм (В×Ш×Г) |
30мм × 65мм × 13мм (В×Ш×Г) |
Orange Pi Zero 2W
Платы от Orange Pi имели наиболее низкую цена на момент написания статьи. Они доступны в линейке с различным объёмом оперативной памяти 1-4Гб. Из недостатков стоит отметить отсутствие встроенной flash памяти под операционную систему.
|
Характеристика |
Orange Pi Zero 2W |
|---|---|
|
Процессор: |
Allwinner H618 Четырехъядерный процессор Cortex-A53 с тактовой частотой 1,5 ГГц |
|
Графический процессор: |
Mali G31 MP2 - Поддержка OpenGL ES 1.0/2.0/3.2 , OpenCL 2.0, Vulkan 1.1 |
|
Оперативная память LPDDR4: |
1/1.5/2/4 ГБ LPDDR4 |
|
Объем памяти SPI Flash: |
16 МБ |
|
Wi-Fi + BT: |
Wi-Fi5.0+BT 5.0, BLE |
|
Видеовыход: |
1 * Порт Mini HDMI TX 2.0 с поддержкой 4K @ 60 кадров |
|
USB: |
Type-C USB2.0*2 |
|
Интерфейс SD-карты: |
1 * Интерфейс карты microSD |
|
Интерфейс расширения: |
USB2.0 2, интерфейс Ethernet 100 м, интерфейс ИК-приемника, аудиовыход, ТВ-выход, кнопка включения, пользовательские кнопки 2 |
|
- |
GPIO, UART, I2C, SPI, PWM |
|
Источник питания: |
Type-C 5V2A |
|
Поддерживаемые ОС: |
Android 12 TV, Debian 11, Debian 12, Ubuntu22.04, Ubuntu20.04, Orange Pi OS (Arch) |
|
Размер печатной платы: |
30 мм x 65 мм x 1,2 мм |
|
Вес: |
12,5 г |
Banana Pi M2 zero и M4 zero
Версия M2 от Banana PI устарела и не интересна на данный момент. Версия M4 очень похожа на Orange Pi Zero 2W по характеристикам, но у неё уже есть модификации со встроенной flash на 8 и 32 GB. Но цена у данной платы повыше.
|
Характеристика |
Banana Pi M2 Zero |
Banana Pi M4 Zero |
|---|---|---|
|
Процессор (CPU) |
H2+/H3+ Quad-core Cortex-A7 |
Allwinner H618, Quad-core ARM Cortex-A53, 64-bit, до 1.5GHz |
|
Графический процессор (GPU) |
Mali400MP2 @600MHz |
ARM Mali G31 GPU |
|
Оперативная память |
512MB (shared with GPU) |
2/4 GB LPDDR4 |
|
Встроенное хранилище |
TF card (Max. 64GB) |
8/32G eMMC flash + MicroSD card slot |
|
Wi-Fi |
SDIO AP6212 |
2.4G/5G WiFi |
|
Bluetooth |
- |
Bluetooth 4.2 |
|
Ethernet |
Нет |
100Mbps (через 24-пиновый FPC) |
|
Видеовыход |
Mini HDMI |
miniHDMI 2.0a (до 4K@60Hz с HDR10) |
|
Аудиовыход |
Mini HDMI |
HDMI digital Audio output |
|
USB порты |
1 × USB 2.0 OTG |
1x USB2.0 Type-C HOST, 1x USB2.0 Type-C OTG |
|
Питание |
Micro USB 5V/2A |
USB Type-C 5V@3A |
|
GPIO |
40-pin Header |
40-pin header (28 pins GPIO) + 24-pin FPC |
|
Кнопки |
Power, Reset |
Reset, FEL |
|
ИК-приемник (IR) |
Нет |
Есть (через 24-пиновый FPC) |
|
Светодиоды |
Power led & Status led |
Power Status и Activity status |
|
Поддерживаемые ОС |
Android, Ubuntu, Debian, Raspberry Pi Image |
- |
|
Размер платы |
60mm × 30mm |
65mm × 30mm |
|
Вес |
35g |
- |
LuckFox Pico Zero и Lyra Zero W
Платы от производителя LuckFox заточены под узкий сектор задач. У них нет hdmi. Они выполнены на процессоре RockChip и имеют низкое потребление. Обе платы обладают небольшим объёмом оперативной памяти.
Pico Zero имеет вход для камеры и блок для нейровычислений NPU, она предназначена для распознавания изображений.
В Lyra Zero W вместо камеры имеется видео выход на монитор под шлейф. В процессоре Lyra Zero W имеется ядро встроенного микроконтроллера Cortex-M0 и работа с GPIO возможна только через него, а не напрямую как в других платах.
|
Характеристика |
Luckfox Pico Zero |
Luckfox Lyra Zero W |
|---|---|---|
|
Чип |
RV1106G3 |
RK3506B |
|
Процессор |
Cortex A7 1.2GHz |
Triple-core Arm Cortex-A7 (1.2GHz) + Arm Cortex-M0 |
|
NPU |
1TOPS, supports int4、int8、int16 |
- |
|
ISP |
Max input 5M @30fps |
- |
|
Память |
256MB DDR3L |
512MB DDR3L |
|
Wi-Fi |
2.4GHz WiFi6 |
2.4GHz Wi-Fi 6 |
|
Bluetooth |
Bluetooth 5.2/BLE |
Bluetooth 5.2/BLE |
|
Интерфейс камеры |
MIPI CSI 4-lane |
- |
|
Интерфейс дисплея |
- |
MIPI DSI 2-lane |
|
Интерфейс динамика |
MX1.25mm |
- |
|
USB |
USB 2.0 Host/Device |
Original USB OTG 2.0 × 1 + HUB expanded USB HOST 2.0 × 2 |
|
GPIO |
28 GPIO pins |
28 × Rockchip Matrix IO pins |
|
Встроенная память |
eMMC (8GB) |
SPI NAND FLASH (256MB) |
Radxa
У Radxa гигантское количество различных плат с самыми разными конфигурациями. Есть и простые и очень мощные с 16ГБ оперативной памяти. Из недостатков, я бы отметил цену. Для всех вариантов плат цена была выше (которую я смог найти), чем у других производителей.
|
Характеристика |
Radxa Rock Pi S0 |
Radxa Zero |
Radxa Zero 3W (3E) |
Radxa Cubie A7Z |
|---|---|---|---|---|
|
SoC |
Rockchip RK3308B |
Amlogic S905Y2 |
Rockchip RK3566 |
Allwinner A733 |
|
Процессор (CPU) |
Quad-core Cortex-A35 @ 1.0GHz |
Quad-core Cortex-A53 @ 1.8GHz |
Quad-core Cortex-A55 @ 1.6GHz |
2×Cortex-A76 @ 2.0GHz + 6×Cortex-A55 @ 1.8GHz + RISC-V E902 |
|
GPU |
- |
Arm G31 MP2 |
Arm Mali-G52-2EE |
Imagination BXM-4-64 MC1 |
|
NPU |
- |
- |
- |
3 TOPS (INT8/INT16/FP16/FP32) |
|
ОЗУ |
256MB / 512MB DDR3 |
1 / 2 / 4GB LPDDR4 |
1GB / 2GB / 4GB / 8GB LPDDR4 |
1GB - 16GB LPDDR4/4x |
|
Память |
eMMC: 0/4/8GB + MicroSD |
eMMC: 8-128GB + MicroSD |
eMMC: 8-64GB + MicroSD |
MicroSD + UFS + NVMe SSD |
|
Wi-Fi |
WiFi 4 (802.11b/g/n) |
WiFi 4/5 |
WiFi 6 (802.11ax) в 3W |
WiFi 6 |
|
Bluetooth |
5.0 BLE |
5.0 BLE |
5.4 BLE |
5.4 BLE |
|
Ethernet |
100Mbps (4-pin) |
- |
Есть в 3E |
- |
|
USB |
2× USB 2.0 (4-pin) |
1× USB 2.0 OTG Type-C 1× USB 3.0 Host Type-C |
1× USB 2.0 OTG Type-C 1× USB 3.0 Host Type-C |
1× USB 2.0 Type-C 1× USB 3.1 Type-C with DP |
|
Видеовыход |
- |
Micro HDMI 2.0 (4K@60fps) |
Micro HDMI (1080P@60fps) |
Micro HDMI 2.0 (4K@60fps) |
|
Видеовход |
- |
- |
MIPI CSI |
MIPI CSI (4-lane или 2×2-lane) |
|
Кодеки |
- |
- |
- |
H.265/H.264 encode 4K@30fps H.265/VP9/AVS2 decode 8K@24fps |
|
GPIO |
- |
40-pin |
40-pin |
40-pin |
|
Питание |
- |
- |
- |
USB Type-C (5V/2A) |
|
Охлаждение |
До 80°C (троттлинг) |
До 80°C (троттлинг) |
До 80°C (троттлинг) |
- |
|
ОС |
Debian / Linux |
Debian / Linux / Android |
Debian / Linux |
- |
|
Размеры |
65 × 30 мм |
65 × 30 мм |
65 × 30 мм |
65 × 30 мм |
Автор: HOMPAIN
