Установка Cisco Nexus 1000v в VMware vSphere 5.x

в 7:36, , рубрики: cisco nexus 1000v, vmware vsphere, Сетевое оборудование

Статья является переводом двух статей AJ Cruz:
Nexus 1000v Part 1 of 2 (Theory)
Nexus 1000v Part 2 of 2 (Installation & Operation)

Частично пересекается со статьями:
Установка Nexus 1000V на vSphere 5.1 (Часть первая)
Установка Nexus 1000V на vSphere 5.1 (Часть вторая)
Но там другой стиль изложения и другие особенности, например установка VEM в ядро гипервизора через VMware Update Manager.

Nexus 1000v Часть 1 из 2 (Теория)
Это будет первая из двух публикаций о моем исследовании свича Nexus 1000v.
Здесь я расскажу о теории Nexus 1000v. А во второй части опишу установку и эксплуатацию.

В то время как я буду продолжать свой пост, я могу упоминать различную терминологию, которая нуждается в определении. Поэтому я сразу обозначу некоторые термины:

  • vDS
  • vSphere Distributed Switch (vSphere Распределенный Свич)
  • Virtual Distributed Switch (Виртуальный Распределенный Свич)
  • DVS
  • Distributed Virtual Switch (Распределенный Свич)

Все вышеуказанное — это как vSphere Distributed Switch обычно упоминается в интернете и в разного рода документации.
Они все означают одно и то же и относятся к виртуальному свичу в целом.
Cisco Nexus 1000v — это один из вариантов реализации vDS. vSphere также имеет встроенный vDS, с которым у меня не много опыта в обращении.

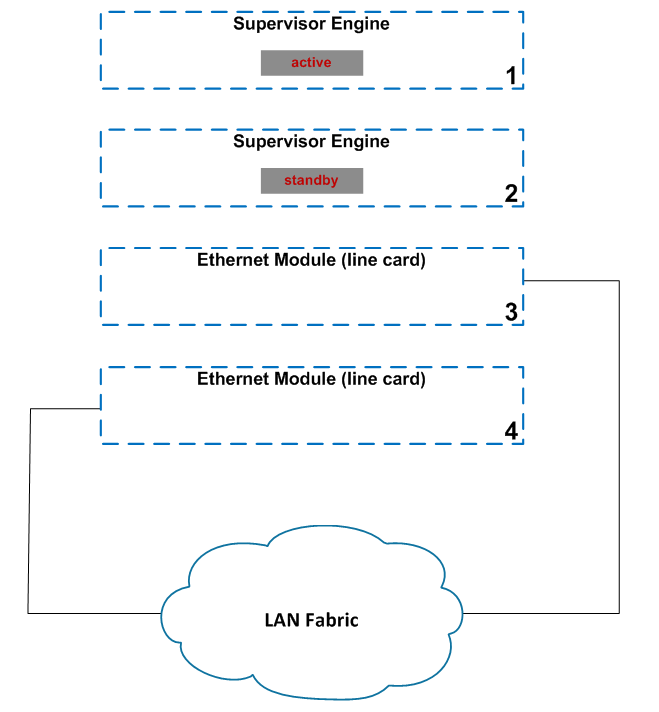

Давайте узнаем что же такое vDS, а именно Nexus 1000v. Для начала давайте взглянем на то, с чем мы все знакомы. Изображение ниже — свич Nexus 7004:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 1

Довольно стандартный. У нас есть пара Supervisor Engines в разъемах 1 и 2, Sup в разъеме 1 активен. Также у нас есть пара модулей ввода-вывода (IOM, линейные платы, модули Ethernet, интерфейсные карты) в слотах 3 и 4. Линии LAN матрицы созданы чтобы показать, каким образом мы могли бы подсоединиться к остальной нашей инфраструктуре.

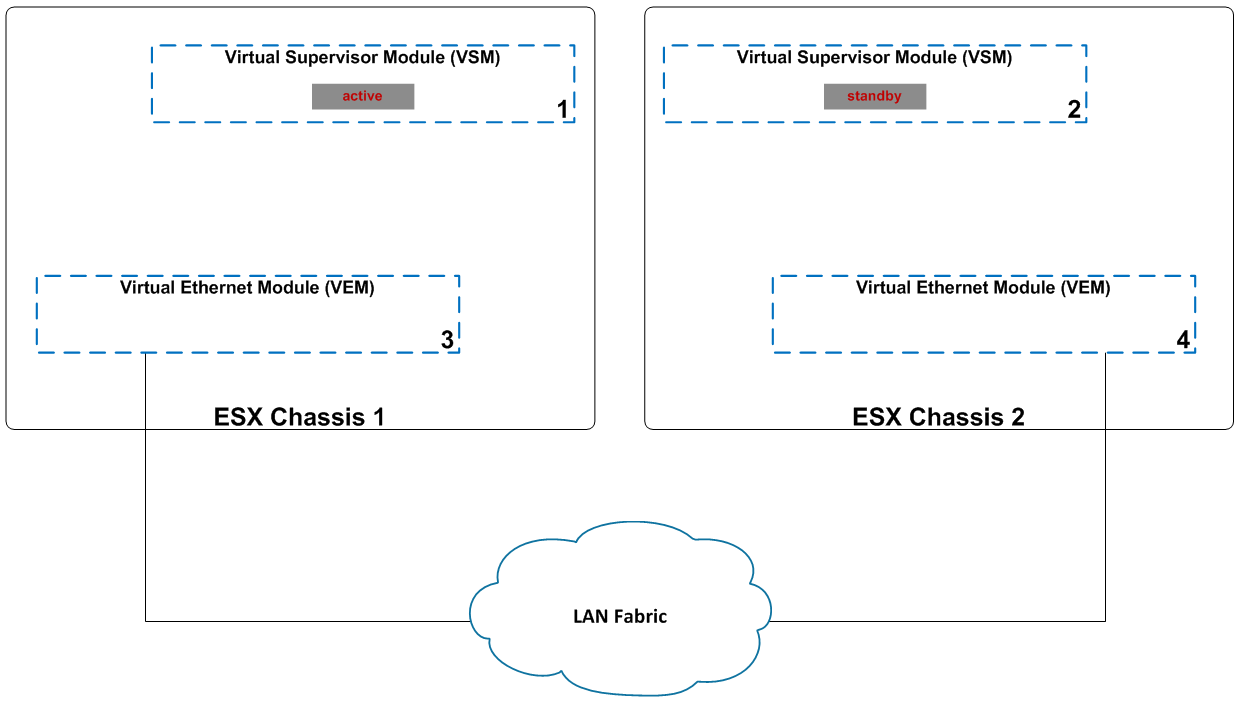

Теперь посмотрите на графическое представление vDS:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 2

У нас есть такие же четыре модуля, но теперб они работают в качестве программного обеспечения в рамках VMware («V» в vDS) и распространяются в двух разных ESXi хостах («D» в vDS).

VSM — Апплаинс виртуальной машины (Виртуальный модуль управления) Виртуальная машина, которая представляет собой «мозг» (как Supervisor Engine) vDS. VSM можно запустить как на хосте ESX, так и на специализированном железе.
VEM — Виртуальный Ethernet-модуль. Программное обеспечение на каждом хосте ESXi, участвующем в vDS. Аналог линейной платы в стандартном модульном свиче.
SVS — Свич вертиуализации сервера. В SVS конфигурация определяет то, каким образом VEMы связываются со своим родительским VSM. В общих чертах похоже (по крайней мере в моей голове) на трассировку магистралей в стандартных модульных свичах.

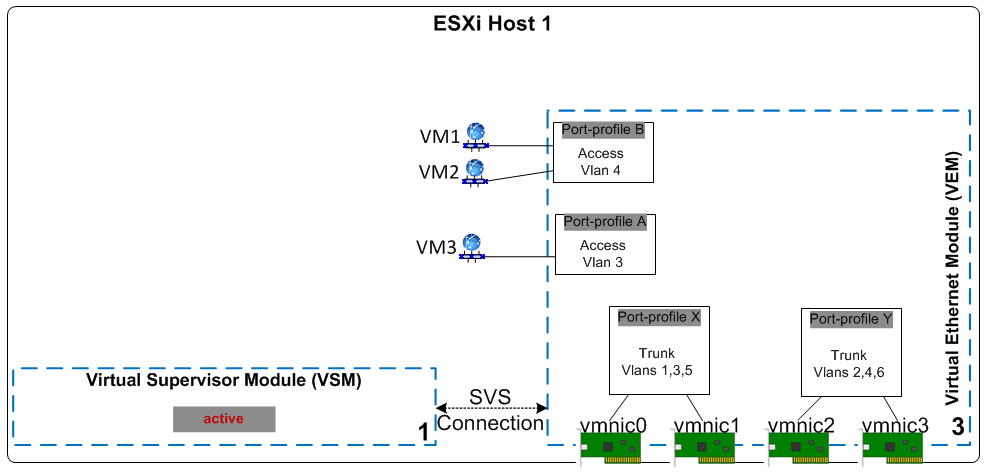

Давайте копнем немного глубже и посмотрим, как виртуальные машины «подключаются» к vDS и как vDS подключается к остальной части мира. У меня есть другое изображение в качестве иллюстрации:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 3

Не важно принадлежат ли профили портов к VEM или VSM, я устанавливаю их на VEM чтобы сделать работу более понятной. Что же представляет собой профиль порта?
В виртуальном свиче (и это логично) мы не выполняем операция на физическом интерфейсе. Фактически, виртуальный интерфейс к которому подключается VM даже не существует до тех пор пока не был настроен адаптер VM. Итак, что нам нужно сделать — это создать контейнер, куда мы все поместим. Контейнер содержит информацию о конфигурации (vlan, политику QoS (Quality of Service) и т.д.) и выступает в качестве своего рода воронки или точки агрегации для виртуальных машин.
Когда мы редактируем настройки виртуальной машины и выбираем подключение к сети ее адаптера, мы увидим выпадающий список (с помощью изображение выше) с пунктами «B» и «А».

Почему же мы не видим два другим профиля портов (X или Y)?

Профиль порта vethernet — тип профиля порта, который используется для подключений виртуальной машины. Доступен в выпадающем списке подключений к сети настроек адаптера Виртуальной Машины.
Профиль порта Ethernet — тип профиля порта, который используется для физического подсоединения из ESX сервера. Не отображается в настройках адаптера VM.

Таким образом, хотя виртуальные машины назначены на профиль порта vethernet, физические сетевые адаптеры назначены на профиль порта ethernet. Как профили портов vethernet знают какой профиль порта ethernet использовать для исходящего трафика?
На 1000v не запущено связующее дерево. Профили портов Ethernet должны быть настроены с уникальными VLAN. Другими словами, определенный VLAN должен быть привязан к одному профилю порта ethernet. 1000v позволит вам настроить несколько профилей Ethernet-портов с одним и тем же VLAN, но в дальнейшем это приведет к проблемам.
Это не значит что мы не можем иметь резервирование каналов восходящей связи. Как можно видеть на последнем изображении: два сетевых адаптера назначены одному провилю порта ethernet. Резервирование может быть достигнуто с помощью LACP или vPC хост-режима (mac-пиннинг). Я не хочу слишком углубляться в процесс mac-пиннинга, но он в основном работает так же, как и звучит. MAC-адрес определенной виртуальной машины прикрепляется к однуму из физических выходных портов. Разделение VM межуд физическими сетевыми адаптерами (происходит автоматически посредством VPC хост-режима) обеспечивает измерение распределения нагрузки.

vPC Host Mode (vPC Хост Режим) — НЕ VPC!!! Выбросите vPC из головы. vPC хост режим = MAC-пиннинг. Если вы уже работали с VMware — это то же самое, что и «Маршрут на основе идентификатора исходного виртуального порта».

Это метод распределения нагрузки, не требующий специальной конфигурации свича. Как уже упоминалось, MAC-адреса просто привязывают на один физический порт или на другой.

Далее я хотел бы изучить немного больше о соединениях SVS. Первоначально VEM (ESXi хост) и VSM должны быть смежными с Уровнем 2. Последние версии 1000v поддерживают развертывания на Уровне 3 и это рекомендуемый метод развертывания. Связь между VEM и VSM — IP. Фактически, при развертывании на Уровне 3 весь трафик отправляется через UDP-порт 4785. Тем не менее, это не происходит автоматически. Нам нужно настроить профиль порта vethernet vmkernel с помощью команды "capability l3control". Именно это дает указание VEM инкапсулировать все связанное с плоскостью контроля в UDP 4785 и отправлять на VSM.
Теперь мы видим, что столкнулись с проблемой «курица или яйцо», особенно если VSM работает на VEM.

System VLAN — разрешает сквозной доступ к настроенному трафику VLAN трафик, что означает немедленный доступ к сети в отсутствие VSM-соединения; порты vmkernel необходимо настроить с системным VLAN. Кроме того, команда «system vlan <#>» выставляется и на порт профиля vethernet и на порт ethernet-профиля.

Последнее, что я хочу упомянуть — как в Nexus 1000v появляются граничные порты. Я упоминал, что виртуальные интерфейсы не существуют до тех пор пока не подключена VM. После того, как VM назначен профиль порта vethernet внутри ее сетевых настроек и она находится в онлайн-статусе, на Nexus 1000v создается veth-интерфейс. Veth интерфейс представляет собой физический граничный хост-порт на общем физическом свиче. Veth интерфейс наследует конфигурацию родительского порта профиля vethernet.
Профили порта Ethernet привязаны к физическим сетевым адаптерам в vSphere GUI (подробнее об этом читайте в следующей публикации). В рамках Nexus 1000v они показаны как многоуровневые интерфейсы Ethernet: первый — модуль #, второй — номер порта (vmnic). Используя последнее изображение в качестве ссылки, vmnic 3 будет отображаться в 1000v как E3/4. Три потому, что VEM — это модуль 3 и 4 потому, что он является четвертым vmnic в блоке. Тем не менее, мы по прежнему не выполняем какую-либо конфигурацию на этих интерфейсах, все делается в профиле порта.
Окончательная заметку по вопросу о нумерации VEM. VEM всегда будут модули 1 и 2. VEM по умолчанию будут пронумерованы последовательно по мере добавления ESXi хостов и будут помещены онлайн.

Теперь у нас есть хорошая база теории 1000v, мы готовы перейти ко второй публикации в этой серии.

Nexus 1000v Часть 2 из 2 (Установка и работа)
В части 2 этой серии мы пройдем через установку свича Cisco Nexus 1000v и рассмотрим некоторые основные операции.
Я предполагаю что читатель имеет базовые знания в области сетевых технологий VMware и архитектуры и операций 1000v.
Если вы хотели бы сначала изучить теорию 1000v — смотрите часть первую: «Nexus 1000v Часть 1 из 2 (Теория)»

Обратите внимание, что я начинаю с рабочей средой ESXi, включая vCenter. Если вы хотите увидеть, как я все настроил, то смотрите мой пост «Моя VMware Lab».

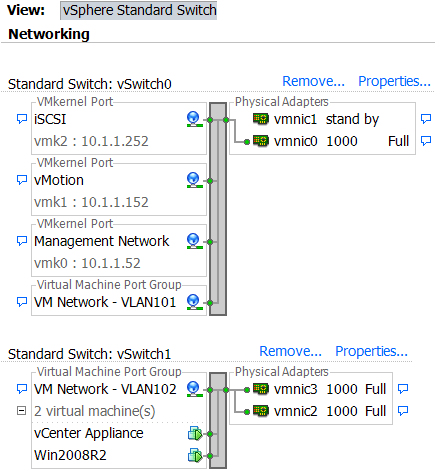

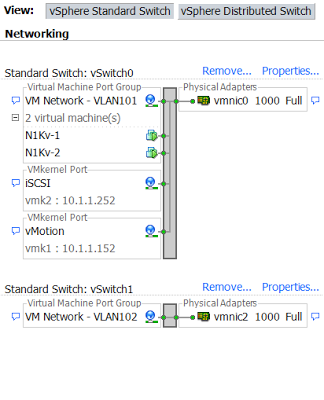

Я начинают с моими сетевыми настройками ESXi на два стандартных vSwitch. vSwitch0 для управления / подключений VMkernel (в том числе одна группа портов VM на управление VLAN) и vSwitch1 — для VM трафика.
У меня есть четыре сетевые карта, vmnic0 и vmnic1 назначены свичу vSwitch0, vmnic2 и vmnic3 — свичу vSwitch1:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 4

Вот некоторые сведения о моей настройке:

VLAN101 - 10.1.1.0/24 и VLAN102 - 10.1.2.0/24
vCenter Appliance - 10.1.2.50
ESXi host- 10.1.1.52
Шлюзы по умолчанию - .254

Моя цель установки заключается в том, чтобы заменить vSwitch1 на Nexus1000v и убедиться, что мой vCenter и VM Win2008R2 по-прежнему пингуют vDS.

Установка Nexus 1000v состоит из пяти основных шагов:

  1. 1. Установить/предоставить VSM виртуальные машины
  2. 2. Зарегистрировать плагин Nexus 1000v в vCenter
  3. 3. Настроить связь VSM-vCenter (SVS подключение)
  4. 4. Установить программное обеспечение VEM на каждый хост ESXi и выставить статус модулей на Online
  5. 5. Настроить сетевую конфигурацию хоста

Мы можем либо установить 1000v вручную или с помощью Cisco Java Installer. Поскольку Java Installer — это рекомендуемый способ — именно его я и буду использовать в демонстрации. Java Installer выполняет шаги 1-3, и потенциально 4 (это значит, что мы завершили установку).

Шаги 1-3:

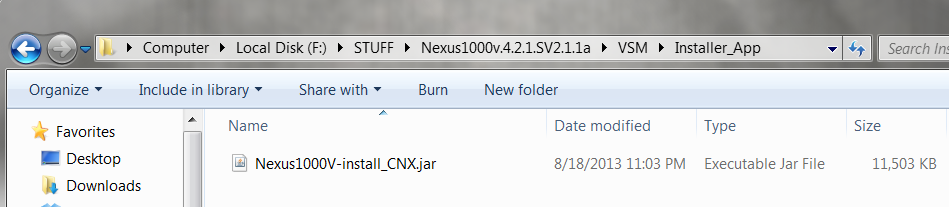

Перейдите в приложения для установки VSM и дважды щелкните значок программы установки:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 5

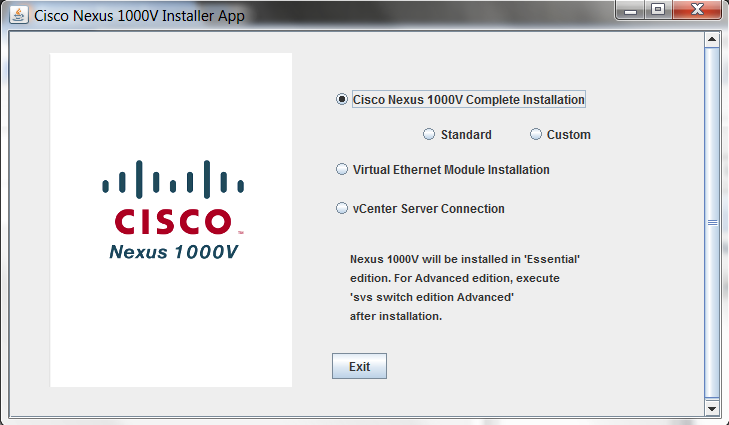

Выберите полную установку и нажмите на радио-кнопку для пользовательского выбора:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 6

Нажмите Далее, введите vCenter Server IP-адрес и учетные данные и нажмите Далее.

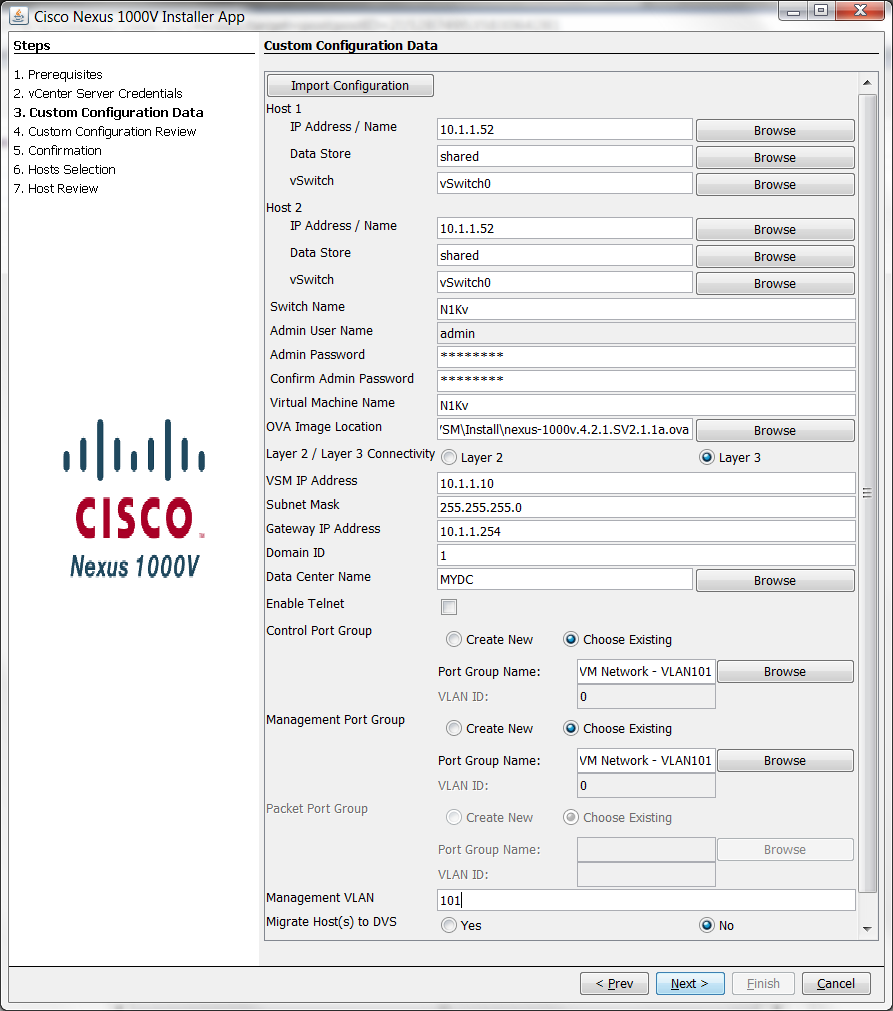

Программа установки установит два VSM не важно у Вас один хост ESXi или несколько. Если у Вас только один — см. информацию для хоста 2. Заполните установщик всей необходимой информацией:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 7

Вы можете самостоятельно заполнить все поля или же выбрать опции по кнопке [Browse], только убедитесь, что если Вы заполняете самостоятельно, то не делаете ошибок. Программа установки не проверяет ввод до тех пор пока вы не покинете экран. Так что если Вы вдруг допустили ошибку, то придется начать заново.
К названию виртуальной машины будет автоматически добавлено " -1" и " -2" для VSM 1 и 2 соответственно.
Выберите файл .OVA из директории установки Nexus. Обратите внимание, что ova с цифрами «1010» в названии предназначен для Nexus 1010.
Мы введем в работу слой 3, что является предпочтительным методом.
При развертывании слоя 3 порт Управления и порт Пакета игнорируются. Я просто назначу их все на управление VLAN.
После того как вы все заполните нажмите [Next]

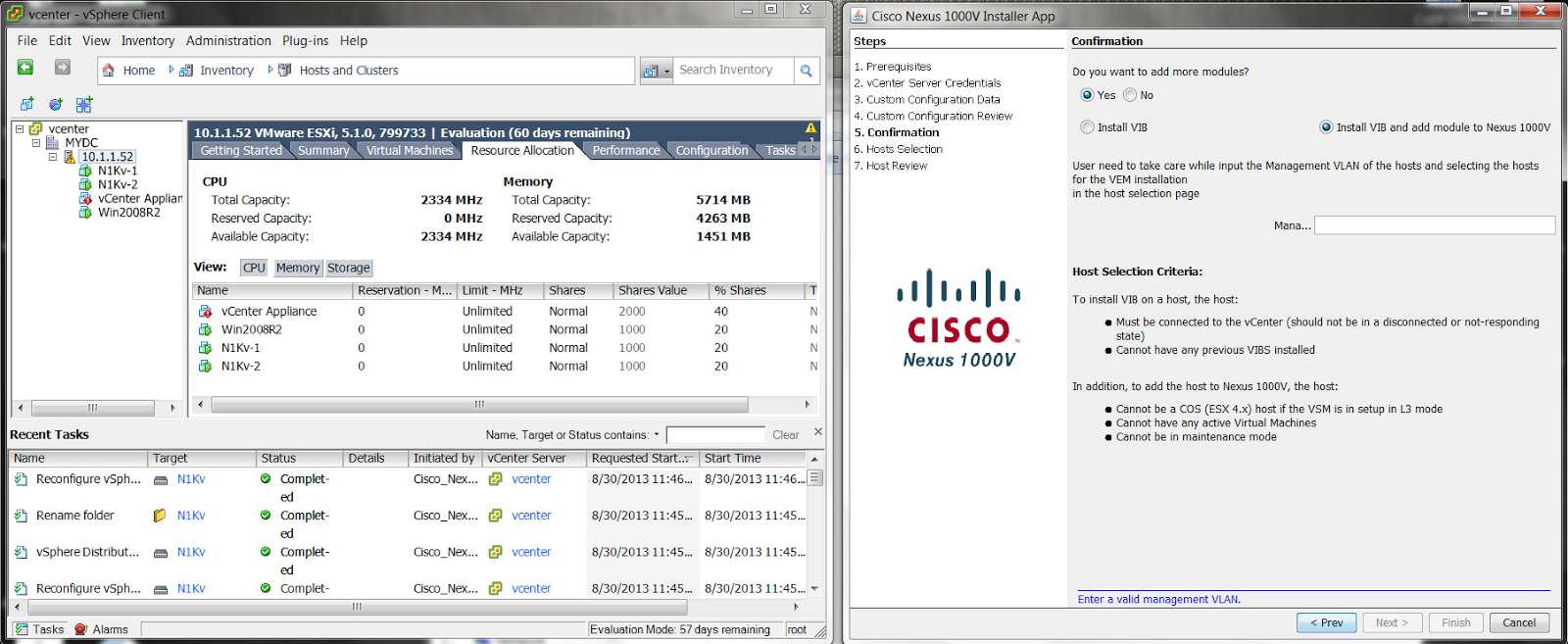

В то время как все двигается самое время расположить окна. Я хотел бы разделить экран на две части, оставив vCenter в левой части экрана, чтобы видеть что происходит в vSphere в то время установщик 1000v делает свое дело.

Вы увидите весь результат на экране. Если все выглядит хорошо, нажмите Далее. Отдохните и позвольте ESXi сотворить свои чудеса во время процесса установки. По завершении установки Вам будет показан экран с подтверждением:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 8

Пока не закрывайте это окно — мы еще раз проверим все уже пройденные на данный момент шаги. Программа установки только что завершила шаги с 1 по 3. Давайте самостоятельно все проверим. Во первых, мы можем видеть на изображении выше, что теперь есть две новые виртуальные машины N1Kv-1 и N1Kv-2. Таким образом мы знаем, что шаг 1 выполнен.

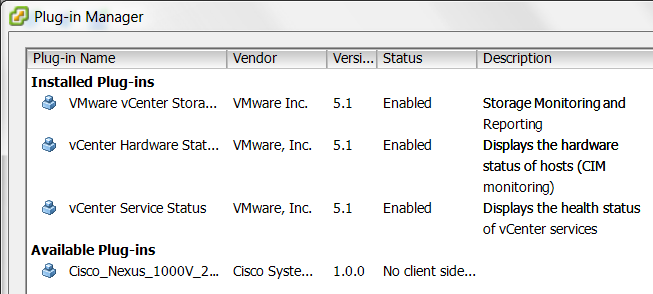

Для проверки шага 2 в vCenter нажмите «Plug-ins» (Плагины) в меню, а затем «Manage Plug-ins» (Управление плагинами).

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 9

Мы видим, что для Nexus 1000V был установлен новый плагин. Закройте это окно.

Для проверки шага 3 мы посмотрим и на 1000v и внутрь vSphere.
SSH к 1000v и перейдите в конец файла конфигурации:

N1Kv# sh run

!Command: show running-config
!Time: Sat Aug 31 04:57:40 2013

version 4.2(1)SV2(1.1a)
svs switch edition essential

-----output omitted------

svs-domain
  domain id 1
  control vlan 1
  packet vlan 1
  svs mode L3 interface mgmt0
svs connection vcenter
  protocol vmware-vim
  remote ip address 10.1.2.50 port 80
  vmware dvs uuid "8f 99 26 50 21 ce f8 b2-97 7e 6d 49 a2 b6 9f d8" datacenter-name MYDC
  admin user n1kUser
  max-ports 8192
  connect
vservice global type vsg
  tcp state-checks invalid-ack
  tcp state-checks seq-past-window
  no tcp state-checks window-variation
  no bypass asa-traffic
vnm-policy-agent
  registration-ip 0.0.0.0
  shared-secret **********
  log-level

N1Kv#

Мы видим здесь конфигурацию «svs connection vcenter». Программа установки настроила для нас подключение. Теперь давайте взглянем в vCenter, чтобы удостовериться что она создала новый vDS.
В vCenter нажмите CTRL+SHIFT+N или перейдите в Home->Inventory->Networking.

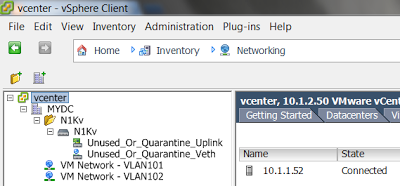

Разверните дерево для проверки что связь 1000v и vDS прошла успешно:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 10

Теперь давайте перейдем к шагу 4 — установке программного обеспечения VEM на ESXi. Если мы посмотрим на нашу программу установки то увидим, что у нас есть опция «установить VIB и добавить модуль». Что такое VIB?
VIB означает vSphere Installation Bundle (Комплект установки vSphere). Это просто кусок программного обеспечения или приложения, который мы можем установить на ESXi. В нашем случае это программное обеспечение Nexus 1000v VEM.
Один нюанс — установщик 1000v работает с VMware Update Manager (VUM). Так как у меня его нет, я не могу использовать программу установки. Так что на данный момент закройте программу установки — мы будем делать все вручную.

Шаг 4.
Сначала мы должны скопировать файл VIB на ESX. Вы можете сделать это абсолютно любым способом. SCP работает. Я обычно просто копирую его в мое хранилище данных с помощью vCenter. Чтобы сделать это перейдите в vCenter и нажмите CTRL+SHIFT+H, чтобы попасть обратно в Home->Inventory->Hosts & Clusters. Перейдите в раздел «Configuration» («Настройки»), затем «Storage» («Хранение»). Правой кнопкой мыши щелкните на хранилище данных и нажмите «Browse Datastore.» («Обзор хранилища»). В корневом уровне нажмите кнопку «Upload files to this datastore» («Загрузить файлы в хранилище данных») и щелкните «Upload File» («Загрузить файл»).

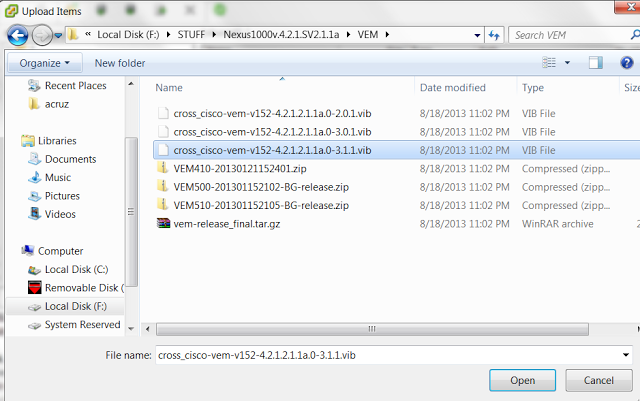

Перейдите к VIB файлу, выберите его (я просто выбрал последнюю версию), и нажмите [Open].

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 11

Включите SSH и ESXi шелл на хосте ESX и SSH непосредственно на ESXi.
Если вы не знакомы с этим процессом, смотрите: Использование Шелла ESXi в ESXi 5.x
в CLI перейдите в хранилища данных и копирование vib файл в /tmp/ таким образом, мы можем работать с ним.

~ #
~ # ls
altbootbank      dev              local.tgz        proc             store            usr              vmupgrade
bin              etc              locker           productLocker    tardisks         var
bootbank         lib              mbr              sbin             tardisks.noauto  vmfs
bootpart.gz      lib64            opt              scratch          tmp              vmimages
~ #
~ # cd /vmfs
/vmfs #
/vmfs # ls
devices  volumes
/vmfs #
/vmfs # cd volumes
/vmfs/volumes #
/vmfs/volumes # ls
2c12e47f-6088b41c-d660-2d3027a4ae4d  521e1a46-2fa17fa3-cb7d-000c2956018f  datastore1 (1)
3d762271-7f5b622d-3cfa-b4a79357ee70  521e1a4d-e203d122-8854-000c2956018f  shared
521b4217-727150b0-5b58-000c2908bf12  521e1a4e-8824f799-5681-000c2956018f
/vmfs/volumes #
/vmfs/volumes # cd shared
/vmfs/volumes/521b4217-727150b0-5b58-000c2908bf12 #
/vmfs/volumes/521b4217-727150b0-5b58-000c2908bf12 # ls
6001.18000.080118-1840_amd64fre_Server_en-us-KRMSXFRE_EN_DVD.iso
Cisco_bootbank_cisco-vem-v152-esx_4.2.1.2.1.1a.0-3.1.1.vib
N1Kv-1
N1Kv-2
NSC
Win2008R2_1
cross_cisco-vem-v152-4.2.1.2.1.1a.0-3.1.1.vib
nexus-1000v.4.2.1.SV2.1.1a.iso
vCenter Appliance
/vmfs/volumes/521b4217-727150b0-5b58-000c2908bf12 # cp cross_cisco-vem-v152-4.2.1.2.1.1a.0-3.1.1.vib /tmp/
/vmfs/volumes/521b4217-727150b0-5b58-000c2908bf12 #

Теперь перейдите к /tmp и выполните установку vib:

/vmfs/volumes/521b4217-727150b0-5b58-000c2908bf12 # cd /tmp
/tmp #
/tmp # esxcli software vib install -v /tmp/*.vib
Installation Result
   Message: Operation finished successfully.
   Reboot Required: false
   VIBs Installed: Cisco_bootbank_cisco-vem-v152-esx_4.2.1.2.1.1a.0-3.1.1
   VIBs Removed:
   VIBs Skipped:
/tmp #

На данный момент мы наполовину завершили шаг 4. Теперь мы должны подключить VEM модуль к сети. Для этого необходимо создать группу порт VMkernel с опцией «capability l3control». Перед этим давайте проверим наш статус на 1000v:

N1Kv# sh mod
Mod  Ports  Module-Type                       Model               Status
---  -----  --------------------------------  ------------------  ------------
1    0      Virtual Supervisor Module         Nexus1000V          active *
2    0      Virtual Supervisor Module         Nexus1000V          ha-standby

Mod  Sw                  Hw
---  ------------------  ------------------------------------------------
1    4.2(1)SV2(1.1a)     0.0
2    4.2(1)SV2(1.1a)     0.0

Mod  MAC-Address(es)                         Serial-Num
---  --------------------------------------  ----------
1    00-19-07-6c-5a-a8 to 00-19-07-6c-62-a8  NA
2    00-19-07-6c-5a-a8 to 00-19-07-6c-62-a8  NA

Mod  Server-IP        Server-UUID                           Server-Name
---  ---------------  ------------------------------------  --------------------
1    10.1.1.10        NA                                    NA
2    10.1.1.10        NA                                    NA

* this terminal session
N1Kv#

Мы видим два VSM модуля: 1 и 2. В настоящее время ни один VEM не находится онлайн.
Давайте сначала создадим профиль порта ethernet для управления восходящим каналом VLAN.
Но прежде давайте снова переместим наши окна. Я люблю разделять экран, чтобы смотреть что происходит в vCenter в то время как я работаю на 1000v. В vCenter нажмите CTRL+SHIFT+N чтобы вернуться к сети. С открытым окном теперь давайте создадим профиль порта:

N1Kv# conf t
Enter configuration commands, one per line.  End with CNTL/Z.
N1Kv(config)# port-profile type ethernet MGMT-Uplink
N1Kv(config-port-prof)# vmware port
N1Kv(config-port-prof)# switchport mode access
N1Kv(config-port-prof)# switchport access vlan 101
N1Kv(config-port-prof)# no shutdown
N1Kv(config-port-prof)# system vlan 101
N1Kv(config-port-prof)# state enable
N1Kv(config-port-prof)#

Как только устанавливаем «state enable» — профиль порта сразу добавляется в vCenter.

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 12

Теперь давайте создадим порт профиля vethernet для управления трафиком. На этот порт мы добавим «capability l3control»

N1Kv(config-port-prof)# port-profile type vethernet VLAN101
N1Kv(config-port-prof)# vmware port
N1Kv(config-port-prof)# switchport mode access
N1Kv(config-port-prof)# switchport access vlan 101
N1Kv(config-port-prof)# no shutdown
N1Kv(config-port-prof)# system vlan 101
N1Kv(config-port-prof)# capability l3control
Warning: Port-profile 'VLAN101' is configured with 'capability l3control'. Also configure the corresponding access vlan as a system vlan in:
    * Port-profile 'VLAN101'.
    * Uplink port-profiles that are configured to carry the vlan
N1Kv(config-port-prof)# 2013 Aug 31 06:56:59 N1Kv %MSP-1-CAP_L3_CONTROL_CONFIGURED: Profile is configured with capability l3control. Also configure the corresponding VLAN as system VLAN in this port-profile and uplink port-profiles that are configured to carry the VLAN to ensure no traffic loss.

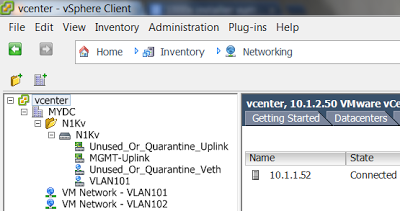

N1Kv(config-port-prof)# state enable
N1Kv(config-port-prof)#
Установка Cisco Nexus 1000v в VMware vSphere 5.x - 13

Теперь на заключительном этапе нам необходимо переместить vmnic на порт ethernet-профиля, и переместить одно из наших соединений vmkernel на порт профиля vethernet.

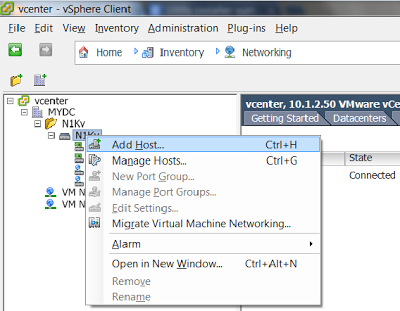

Щелкните правой кнопкой на vDS и нажмите «Add Host» («Добавить хост»):

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 14

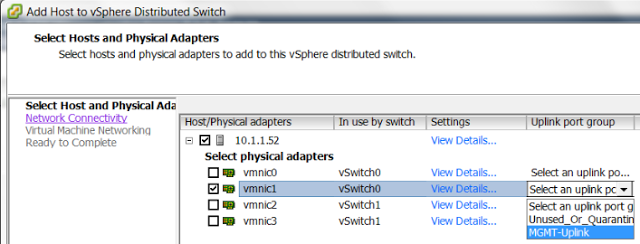

Выберите хост ESXi и vmnic для перемещения. Я выбираю один из двух сетевых адаптеров на свиче vSwitch0, чтобы не потерять связь с ESXi, плюс мой iSCI привязан к vmnic0, поэтому я не могу переместить его прямо сейчас. Справа выберите порт профиля MGMT-Uplink в выпадающем списке и нажмите [Next]:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 15

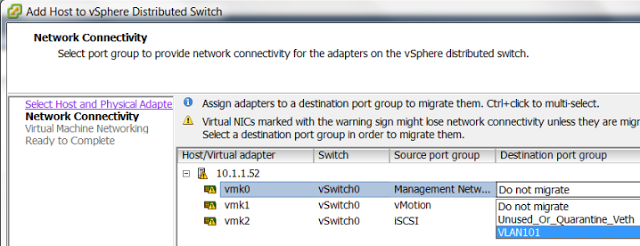

На следующем экране нужно выбрать порт vmkernel для переноса на 1000v. Я собираюсь использовать VMK0 (Management) и в выпадающем списке я выбираю порт профиля vethernet «VLAN101», затем жму [Next]:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 16

Пока не волнуйтесь по поводу переноса виртуальных машин, нажмите кнопку [Next].
На следующем экране показано визуальное представление vDS. Нажмите [Finish].
Перейдите обратно к терминалу 1000v и вы должны увидеть:

N1Kv(config-port-prof)# 2013 Aug 31 07:19:28 N1Kv %VEM_MGR-2-VEM_MGR_DETECTED: Host esx2 detected as module 3
2013 Aug 31 07:19:28 N1Kv %VEM_MGR-2-MOD_ONLINE: Module 3 is online

Когда vCenter закончил свою работу, давайте проверим в консоли 1000v:

N1Kv(config-port-prof)# sh mod
Mod  Ports  Module-Type                       Model               Status
---  -----  --------------------------------  ------------------  ------------
1    0      Virtual Supervisor Module         Nexus1000V          active *
2    0      Virtual Supervisor Module         Nexus1000V          ha-standby
3    248    Virtual Ethernet Module           NA                  ok

Mod  Sw                  Hw
---  ------------------  ------------------------------------------------
1    4.2(1)SV2(1.1a)     0.0
2    4.2(1)SV2(1.1a)     0.0
3    4.2(1)SV2(1.1a)     VMware ESXi 5.1.0 Releasebuild-799733 (3.1)

Mod  MAC-Address(es)                         Serial-Num
---  --------------------------------------  ----------
1    00-19-07-6c-5a-a8 to 00-19-07-6c-62-a8  NA
2    00-19-07-6c-5a-a8 to 00-19-07-6c-62-a8  NA
3    02-00-0c-00-03-00 to 02-00-0c-00-03-80  NA

Mod  Server-IP        Server-UUID                           Server-Name
---  ---------------  ------------------------------------  --------------------
1    10.1.1.10        NA                                    NA
2    10.1.1.10        NA                                    NA
3    10.1.1.52        564d33c8-ba44-2cce-c463-65954956018f  10.1.1.52

* this terminal session
N1Kv(config-port-prof)#

Готово. Модуль 3 онлайн, шаг 4 завершен.

Шаг 5.
Теперь давайте создадим наш VM vlan, профиль порта ethernet для загрузки и профиль порта vethernet для наших VM:

N1Kv(config-port-prof)# vlan 102
N1Kv(config-vlan)# name SERVERS
N1Kv(config-vlan)# port-profile type ethernet VM-Uplink
N1Kv(config-port-prof)# vmware port
N1Kv(config-port-prof)# switchport mode access
N1Kv(config-port-prof)# switchport access vlan 102
N1Kv(config-port-prof)# no shutdown
N1Kv(config-port-prof)# state enable
N1Kv(config-port-prof)#
N1Kv(config-port-prof)# port-profile type vethernet VLAN102
N1Kv(config-port-prof)# vmware port
N1Kv(config-port-prof)# switchport mode access
N1Kv(config-port-prof)# switchport access vlan 102
N1Kv(config-port-prof)# no shutdown
N1Kv(config-port-prof)# state enable
N1Kv(config-port-prof)#
Установка Cisco Nexus 1000v в VMware vSphere 5.x - 17

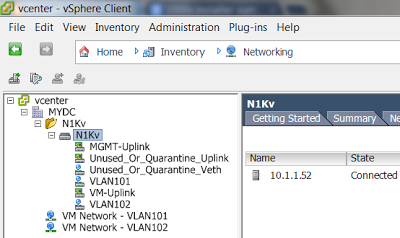

Далее нам необходимо переместить физический NIC на порт профиля ethernet VM-Uplink. Чтобы сделать это изменение настолько менее болезненным, насколько это возможно, я перемещу один NIC, мигрирую виртуальные машины, затем перемешу другой NIC.
Теперь, когда хост ESXi уже добавлен на vDS мы можем щелкнуть правой кнопкой на свиче N1Kv и щелкнуть «Manage Hosts» («Управление Хостами») вместо добавления хостами.
Выберите один из vmnic-ов на vSwitch1, выберите группу портов VM-Uplink и нажмите [Next]

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 18

Нажмите [Next] ([Далее]) еще два раза, затем [Finish] ([Завершить])

Теперь мы готовы к переносу VM. Я собираюсь начать пинговать мой Win2008R2 VM.
Нажмте CTRL+SHIFT+H чтобы вернуться в Home->Inventory->Hosts & Clusters (Главная -> Каталог-> Хосты и Кластеры).

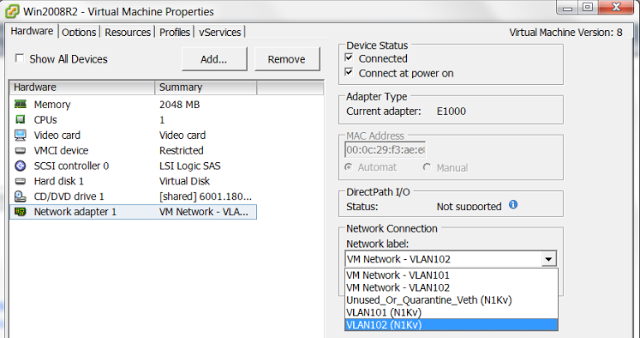

Я правой кнопкой мыши щелкаю на своей VM и перехожу к «Edit Settings» («Редактировать настройки»). Затем я выбираю сеть VLAN102 vethernet порт профиль из выпадающего списка и жму [OK].

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 19
C:Usersacruz>ping -t 10.1.2.21

Pinging 10.1.2.21 with 32 bytes of data:
Reply from 10.1.2.21: bytes=32 time=20ms TTL=127
Reply from 10.1.2.21: bytes=32 time=18ms TTL=127
Reply from 10.1.2.21: bytes=32 time=16ms TTL=127
Reply from 10.1.2.21: bytes=32 time=13ms TTL=127
Reply from 10.1.2.21: bytes=32 time=13ms TTL=127
Reply from 10.1.2.21: bytes=32 time=17ms TTL=127
Reply from 10.1.2.21: bytes=32 time=123ms TTL=127
Reply from 10.1.2.21: bytes=32 time=11ms TTL=127
Reply from 10.1.2.21: bytes=32 time=11ms TTL=127
Reply from 10.1.2.21: bytes=32 time=19ms TTL=127
Reply from 10.1.2.21: bytes=32 time=19ms TTL=127
Reply from 10.1.2.21: bytes=32 time=17ms TTL=127

Ping statistics for 10.1.2.21:
    Packets: Sent = 16, Received = 16, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 11ms, Maximum = 123ms, Average = 33ms
C:Usersacruz>

Мы видим запаздывание, но я ничего не потерял.
Я делаю то же самое для моего прибора vCenter и любых других виртуальных машин до тех пор пока мой стандартный vSwitch 1 не станет пуст:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 20

Наш заключительный шаг в настройке — переместить vmnic2 на 1000v порт профиля VM-Uplink, но прежде чем я это сделаю, давайте настроим порт профия VM-Uplink для распределения нагрузки; в противном случае мы столкнемся с проблемами.
Я не хочу делать какие-либо специфические настройки на своем свиче (LACP), поэтому произведу mac-пиннинг.

N1Kv(config-port-prof)# port-profile VM-Uplink
N1Kv(config-port-prof)# channel-group auto mode on mac-pinning
N1Kv(config-port-prof)#

В демонстрационных целях я собираюсь переместить vmnic2 другим способом. Вместо того чтобы нажать правой кнопкой мыши на vDS и затем выбрать Manage Hosts" («Управление Хостами»), давайте нажмем здесь на «vSphere Distributed Switch».
Мы видим расположение нашего vDS. В правом верхнем углу нажмите "Manage Physical Adapters..." («Управление физическими адаптерами...»).

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 21

Прокрутите вниз к группе портов VM-Uplink и нажмите "" ("<Нажмите чтобы добавить NIC>").

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 22

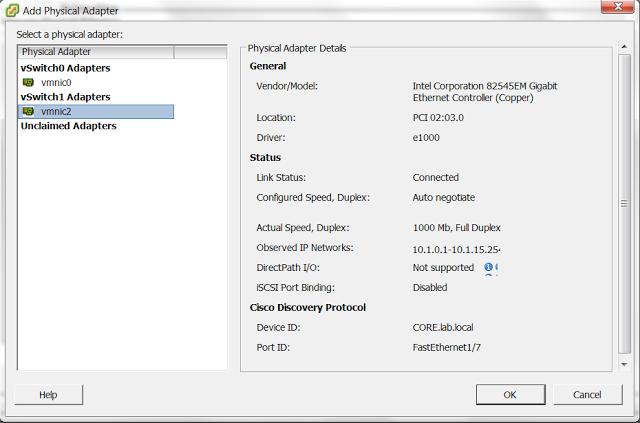

Выберите физический адаптер, который хотите добавить, и нажмите [OK].

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 23

Нажмите кнопку [Yes] ([Да]), чтобы убрать vmnic2 со свича vSwitch1 и подключить его к NIKv

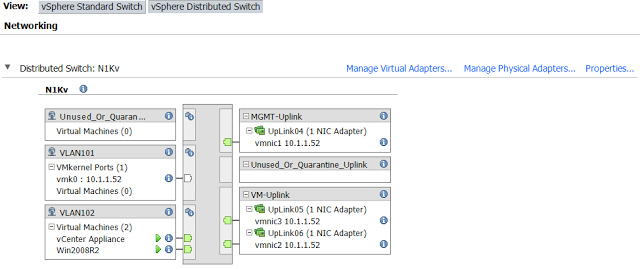

Нажмите [OK] и через некоторое время добавится vmnic:

Установка Cisco Nexus 1000v в VMware vSphere 5.x - 24

В качестве заключительного шага я собираюсь щелкнуть на стандартный vSwitch и убрать vSwitch 1.
Еще немного полезной информации. В консоли NIKv можно выбрать "show interface status" («показывать состояние интерфейса»), так же как и на обычном свиче и см. все порты 1000v.
Вы можете выбрать "show interface virtual" («показывать виртуальные интерфейсы») и увидите все veth-порты и на каких хостах они находятся.

Вот и все. Наслаждайтесь знакомством с Nexus 1000v.

Автор: chemtech

Источник


* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
