Вступление

&nbsp&nbsp&nbsp&nbspСтолкнувшись с задачей замониторить большое кол-во метрик в RabbitMQ кластере, появилось желание создать универсальный парсер для JSON данных. Задача усложнялась тем, что появляются и пропадают метрики динамически во время работы кластера, плюс к этому разработчики постоянно хотят собрать/посчитать что-то новое. К сожалению, в Zabbix нет возможности собирать данные в таком виде из коробки. Но есть такая удобная фича как zabbix_trapper, позволяющая делать гибкую кастомизацию. В статье пойдет речь о не сосвем стандартном способе использовании айтемов zabbix_trapper. Мне не хотелось каждый раз, когда разработчики попросят добавить новых метрик, изменять скрипт, который собирает данные и засылает в заббикс. Отсюда появилась идея использовать собственно сам zabbix key как инструкцию по сбору новой метрики. Суть в следующем, мы используем zabbix key как команду, с заранее заданным синтакисом. То есть zabbix key в этом случае будет служить инструкцией, подобной ключам типа zabbix_agent.

&nbsp&nbsp&nbsp&nbspСогласно официальной документации Zabbix, item key имеет некоторые ограничения на допустимые символы. Немного поиграв с созданием ключей типа zabbix trapper нашел, что к примеру ключ вида:

some.thing.here[one:two:three][foo=x,bar=y]

создаются в заббиксе без ошибок. То есть ограничения работают только на то, что вне [ ] скобок, также обязательно должен быть хотя бы один символ [a-z][A-Z] перед скобками. Имея возможность создавать такие ключи мы можем придумать свой синтаксис ключей и запрограммировать в нем довольно гибкую логику. Далее остается только написать обработчик придуманного синтаксиса который будет делать всю основную работу. И наконец, написав доку по этому обработчику и выложив код в паблик, у всего Zabbix community появится возможность обмениваться такими «как бы» плагинами.

&nbsp&nbsp&nbsp&nbspВ целом статья получилась немного сложная для понимания, поэтому чтобы лучше понять концепцию, я бы советовал сначала ознакомиться с RabbitMQ API, хотя бы просто посмотреть как выглядят данные и что предоставляет API (см. офф сайт).

&nbsp&nbsp&nbsp&nbspСсылки на код приведены в конце статьи.

Как это работает

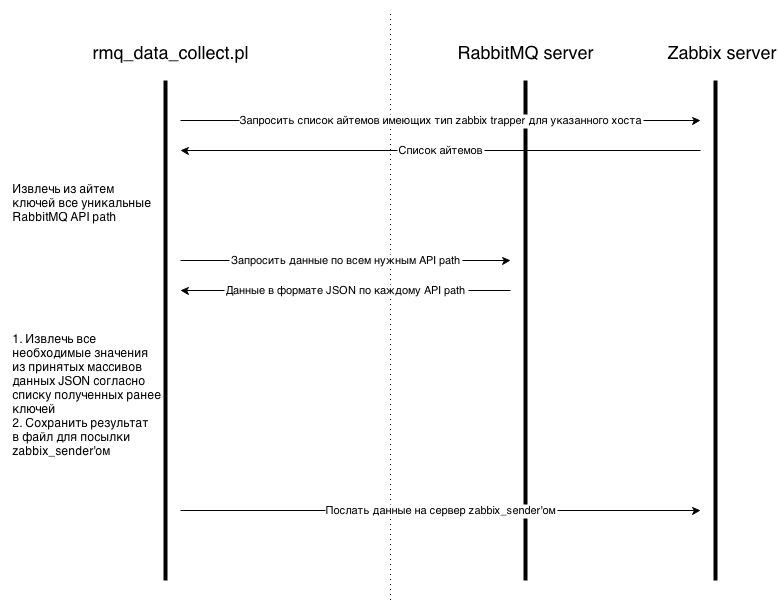

&nbsp&nbsp&nbsp&nbspСначала создаем в Zabbix фронт-енде айтемы типа zabbix_trapper согласно разработанному синтаксису(синтксис будет описан ниже). Далее запускаем обработчик (rmq_data_collect.pl — далее коллектор) в кроне с частотой сбора информации, скажем 1 минута. Теперь коллектор взаимодействует с Zabbix сервером и с сервером RabbitMQ как указано на схеме:
Мониторинг RabbitMQ в  Zabbix и скрытые возможности Zabbix key
Т.е. скрипт делает 3 основных шага:

1) Запрашивает список айтемов с Zabbix сервера, которые должны быть собраны.
2) Забирает все необходимые данные с RabbitMQ согласно списку айтемов выше.
3) Отправляет все собранные данные на Zabbix сервер/прокси на соотв-ие айтемы.

&nbsp&nbsp&nbsp&nbspПри первом обащении обработчик может взаимодействовать как через Zabbix API так и напрямую с базой. В моей реалзации взаимодействие происходит с базой Zabbix прокси. Этот подход удобней при использовании распределенного мониторинга с некоторым кол-вом Zabbix прокси серверов. В этом случае скрипт должен быть установлен на zabbix прокси сервере, а в конфигурации скрипта должны быть прописаны данные для коннекта к базе этой же прокси.

&nbsp&nbsp&nbsp&nbspКроме обработчика будет также рассмотрен еще дискаверер, который используется для low level discovery. Далее пойдет речь о текущей реализации мониторинга для RabbitMQ, теория и примеры настройки.

Что реализовано

&nbsp&nbsp&nbsp&nbspВ документации по RabbitMQ API описано 9 API url’ов + есть еще federation-links, который ставится отдельным плагином на реббит. Возможно есть и еще что-то. В текущей реализации моих скриптов возможен мониторинг следующих API path:

-nodes
-connections
-queues
-bindings
-federation-links

Для моих задач этого хватило, в случае если нужны еще какие-то API path то нужно дописать их в ф-ю map_rmq_elements (см. комментарии к коду).

Установка и настройка скриптов

&nbsp&nbsp&nbsp&nbspДля мониторинга RabbitMQ понадобится установить и настроить 2 скрипта (Collector и Discoverer) + ZabbixProxyDB.pm. Скрипты могут быть установлены как на Zabbix сервере так и на прокси, зависит от вашей конфигурации Zabbix.

Collector

rmq_data_collect.pl — Используется для обработки заббикс ключей и сбора данных с rabbitmq.

Использование

Имеет один входной параметр

$1 — полное имя RabbitMQ хоста в Zabbix, если RabbitMQ не запущен как кластер. В случае если реббит работает как кластер, $1 — это общая часть имени хостов в кластере, т.е. имена хостов в класере должны быть заданы по определенному правилу. Например имена хостов в кластере:
— rmq-host1
— rmq-host2
— rmq-host3
&nbsp&nbsp&nbsp&nbspВ этом случае $1 должен быть “rmq-host". Скрипт запросит у Zabbix сервера/прокси список все хостов с именами, содержащими «rmq-host”, после чего пойдет по этому списку, запрашивая необходимые данные к RabbitMQ API. После первого успешного ответа от любого из хостов данные будут собраны и записаны в файл для отправки zabbix_sender’ом. На момент написания статьи имеется недоработка в коде, в случае если не один хост из кластера RabbitMQ не ответит то ничего не произойдет. В текущей реализации требования к именам хостов связаны с SQL запросом в базу, пока только так.
&nbsp&nbsp&nbsp&nbspКоллектор должен быть прописан в crontab с частотой равной частоте сбора данных с реббита. Список необходимых модулей можно посмотреть в самом скрипте.

Discoverer

rmq_data_discover.pl — Используется для низкоуровневого обнаружения в Zabbix (low level discovery или LLD).

Использование
Имеет 3 обязательных входных параметра:

$1 — полное имя RabbitMQ хоста в Zabbix, если RabbitMQ не запущен как кластер. Для кластера принцип тот же что у коллектора. После первого успешного ответа прохождение по списку остановится и начнется компиляция сообщения для низкоуровневого обнаружения (low level discovery).

$2 — regexp по которому произойдет отбор метрик в момент работы скрипта. Не путать с regexp фильтром на стороне Заббикс в настройках LLD. Такое разделение удобно в некоторых случаях.

$3 — RabbitMQ API path, любой из списка поддерживаемых (см. п. Что реализовано).

&nbsp&nbsp&nbsp&nbspСкрипт должен быть установлен в папку externalscripts, прописанную в конфигурации Zabbix прокси/сервера. Примеры настройки правил LLD приведены в конце статьи.

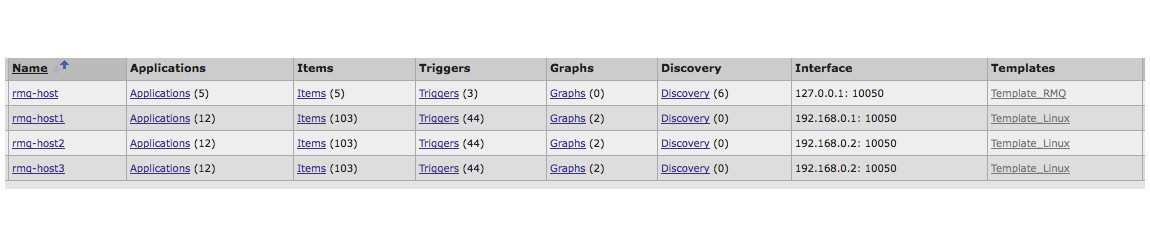

Пример конфигурации хостов в Zabbix

&nbsp&nbsp&nbsp&nbspЕсть кластер rabbitmq состоящий из трех хостов. Сами хосты по отдельности мониторятся заббикс агентами, темплейт Template_Linux, где собраны стандартные метрики по CPU, memory и т.д. Для метрик кластера создан отдельный хост ”rmq-host». Имя хоста для всего кластера — общая часть имен хостов в кластере. Это обязательное условие в текущей реализации, иначе выборка из базы будет работать не корректно.
Мониторинг RabbitMQ в  Zabbix и скрытые возможности Zabbix key

Синтаксис ключей

Теперь поговорим о разработанном мной синтаксисе для реббита. Как уже было сказано выше, в Zabbix айтемы должны иметь тип zabbix trapper.

Для мониторинга реббита Есть два типа item'ов, simple и aggregated, их синтаксис незначительно отличается. Simple айтемы используются для выборки значений отдельных параметров. Aggregated айтемы используются для выборки массива значений по заданному условию и их аггрегации. В обоих случаях условия может быть не указано(опционально).

Значения Simple

Синтаксис: <path.to.value.inside.json>[$type:$api_path:$element_name]

<path.to.value.inside.json> — Путь к значению внутри каждого элемента массива.

$type — может быть название VHOST или “general”, в случае VHOST поиск значений будет вестись по указанному VHOST, «general” — является ключевым словом, необходимым для значений, которые не относятся к конкретным VHOST’ам.

$api_path — RabbitMQ API path, любой из поддерживаемых (см. п. Что реализовано).

$element_name — это уникальный идентификатор элемента массива в указанном $api_path, для federation-links это exchange, для bindings это destination, для остальных name.

Значения Aggregated

Общий синтаксис: <path.to.value.inside.json|rmq>[aggregated:$api_path:$func][$conditions]

aggregated — является ключевым словом, после которого коллектор(rmq_data_collect.pl) понимает что синтаксис ключа должен быть разобран как для значения типа aggregated.

$api_path — путь к API, любой из поддерживаемых (см. п. Что реализовано).

$func — реализованы 2 функции, sum и count.

$conditions — опциональный параметр, если задан, то при аггрегации будут учитываться только те элементы в массиве данных, которые подходят под условие. Синтаксис условий следующий: [condition1=“cond1”,condition2=“cond2”,condition3=“cond3”,etc]. Кавычки обязательны. Само условие является Perl регекспом.

Функция sum
Синтаксис: <path.to.value.inside.json>[aggregated:$api_path:sum][$conditions]

Функция sum суммирует значения находящиеся по указанному пути <path.to.value.inside.json> внутри каждого элемента массива, полученного по $api_path, и подходящего под условие $conditions.

<path.to.value.inside.json> — Путь к значению внутри каждого элемента массива полученного по RabbitMQ API path.

Функция count

Синтаксис: rmq[aggregated:$api_path:count][$conditions]

Функция count считает кол-во элементов в массиве, полученном по $api_path, подходящих под условие .

rmq — является обязательным словом, но никак не используется(тут может быть абсолютно любой набор букв). Это связано с ограничениями Zabbix на ключ айтема типа “zabbix_trapper” — айтем не может начинаться с квадратной скобки.

Примеры

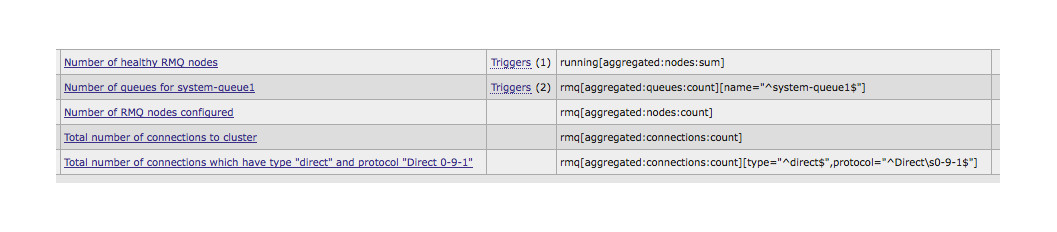

Агрегированые значения
Мониторинг RabbitMQ в  Zabbix и скрытые возможности Zabbix key
1) Считает сумму элементов running в массиве nodes. Прим: В случае если rabbitmq нода работает, running возвращает 1, соот-но на выходе получаем кол-во работающих нод.

2) Считает кол-во элементов в массиве queues, где name = ^system-queue1$. Т.к. значение условия всегда рассматривается как regexp необходимо задавать начало и конец строки (^ $) чтобы избежать ошибки в случае, если под regexp попадет что-то еще. На выходе получаем кол-во очередей с именем system-queues1

3) Считает общее кол-во элементов в массиве nodes. Т.е. кол-во настроенных нод в класетере.

4) Считает общее кол-во элементов в массиве connections. Т.е. кол-во соединений к кластеру в данный момент.

5) Считает кол-во элементов в массиве connections, у которых type=“^direct$” и protocol=»^Directs0-9-1$”.

Примеры для значений simple есть дальше в LLD. Т.к. задавать их статически не удобно, большинство очередей постоянно появляются и исчезают.

Low level discovery

В слуачае большой конфигурации rabbitmq кластера разумно будет использовать низкоуровневое обнаружение Zabbix. Использование rmq_data_discover.pl описано выше. Здесь я приведу примеры и значения возвращаемые скриптом.

Значение, возвращаемые скриптом и которые можно использовать в LLD:

Connections

"{#VHOST}" => $vhost,
"{#NAME}" => $name,
"{#NODE}" => $node,

Nodes

"{#NODENAME}" => $name,

Bindings

"{#SOURCE}" => $queueSource,
"{#VHOST}" => $vhost,
"{#DESTINATION}" => $queueDest,
"{#THRESHOLD}" => $threshold,

Замечание: все элементы с пустым source игнорируются.

Queues

"{#VHOST}" => $vhost,
"{#QUEUE}" => $queueName,

Federations

“{#VHOST”} => $vhost,
“{#EXCHANGE} => $name

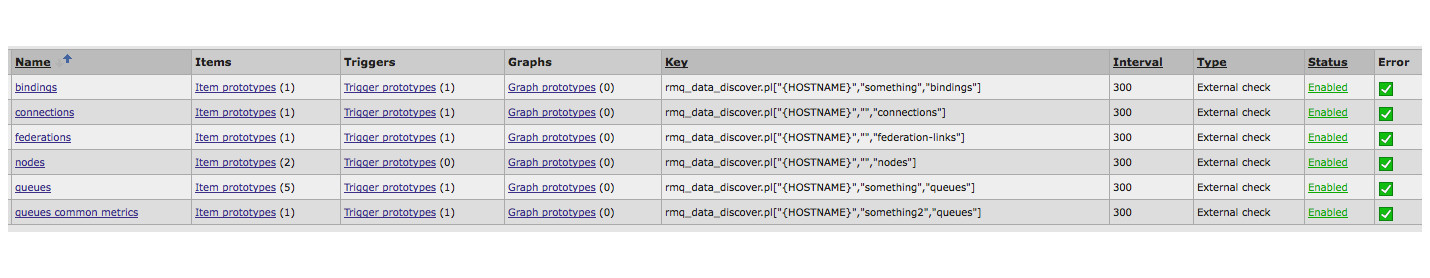

Примеры LLD

Примеры запуска правил для каждого API path:

Мониторинг RabbitMQ в  Zabbix и скрытые возможности Zabbix key

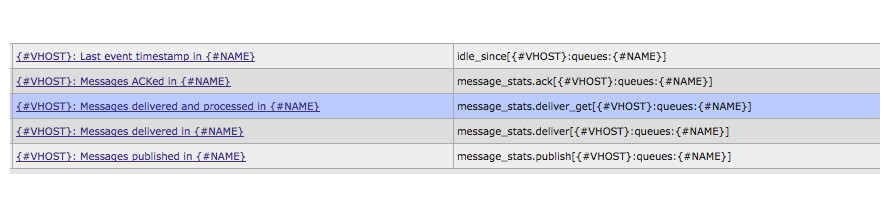

Примеры айтем прототипов

В API path queues мы можем собирать статистику по обработанным сообщениям, не заботясь о кол-ве очередей.

Мониторинг RabbitMQ в  Zabbix и скрытые возможности Zabbix key

1) Значение поля idle_since. Единственное поле которое имеет обработку внутри rmq_data_collector.pl. Как результат получаем timestamp, с момента которого очередь неактивна.

2) Значение ack внутри элемента message_stats.

3) Оставшиеся значения работают с message_stats также как п.2

Пример для connections

Мониторинг RabbitMQ в  Zabbix и скрытые возможности Zabbix key

Айтем подсчитывает кол-во элементов в массиве connections с заданными type,protocol для каждого {#VHOST}.

Пример для nodes

Мониторинг RabbitMQ в  Zabbix и скрытые возможности Zabbix key

1) Считает кол-во соединений к каждой ноде.
2) Возвращает значение поля running для каждого элемента массива nodes. На выходе получаем health статус каждой ноды.

Подведем итог

&nbsp&nbsp&nbsp&nbspНадеюсь получилось не слишком запутанно. Если что то не понятно, отвечу на все вопросы в комментариях.

&nbsp&nbsp&nbsp&nbspПреимущество описанного подхода в создании кастомных ключей, специализированных для какого то конкретного софта, очевидно. Нет необходимости в изменении кода самого Zabbix. Уже сейчас мы можем создавать такие плагины, писать по ним документацию и обмениваться готовыми решениями в интернете. Если развивать идею создания кастомизированных ключей в Zabbix дальше, то в идеале хотелось бы видеть это, возможно, в виде новой фичи. Имея подобный плагин теперь, когда нужно добавить какуюто новую метрику по RabbitMQ, нужно просто создать соотв-ий айтем, как это делается для zabbix_agent.

&nbsp&nbsp&nbsp&nbspКод скриптов тут: github.com/mfocuz/zabbix_plugins

Автор: focuz
