Второй HDD вместо привода DVD в ноутбук

в 6:40, , рубрики: diy или сделай сам, hdd, SATA, SATA (ODA), ssd

После установки в свой ноутбук ssd вместо hdd я стал испытывать катастрофическую нехватку места не первом. Покупка sata-usb адаптера дала возможность расширить свою медиатеку на старый hdd. Прошло пару месяцев и такой вариант меня перестал устраивать, а именно надоело с собой таскать этот «апендикс», да и скорость оставляла желать лучшего. Спустя некоторое время я наткнулся на ряд статей про доустановку второго диска при помощи переходника ESPADA. Это чудо-устройство со вторым диском вставлялось вместо родного DVD привода и приводило пользователей в восторг. Поиск в магазинах электроники привел к пониманию, что это устройство для меня непозволительная роскошь. Цена от 800р у нас, от 6$ в Китае. Далее на хабре мною были найдены статьи по самостоятельной переделке DVD привода под доустановку второго диска, но привод под такие эксперименты мне было жалко ломать и тут началось… На работе был взят убитый hdd, sata-шлеф, molex-sata от старого БП.


Как раз у меня в квартире шел ремонт и было полно инструмента для «подгонки» некоторых деталей для моей задумки.

При помощи балгарки (УШМ) разъем sata был доработан до Slimline SATA.


Со стороны питания было оставлено 5 контактных площадок и спилены другие ненужные нам участки.

Второй HDD вместо привода DVD в ноутбук

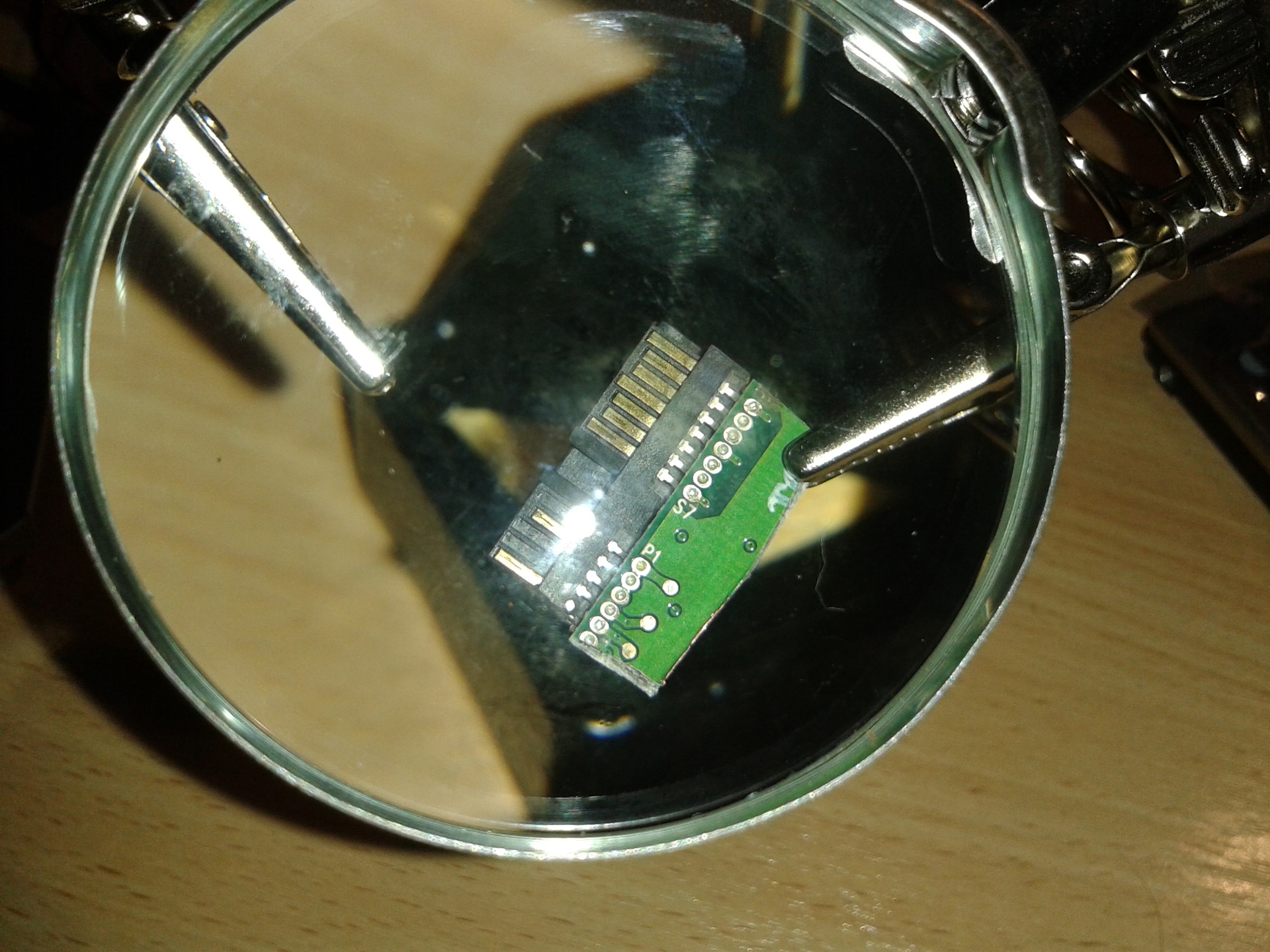

Убрав ненужные контактные площадки, в итого я получил нужный мне разъем точно как в DVD приводе.

Второй HDD вместо привода DVD в ноутбук

Заранее в интернете была найдена схема распиновки контактов.

Второй HDD вместо привода DVD в ноутбук

Вооружившись паяльником и запасом терпения и все это дело спаял в переходник SATA (ODA)->SATA (HDD).

Второй HDD вместо привода DVD в ноутбук Залив все обычным клеем для обуви (ну нет у меня термоклея) и замотав изолентой, я получил вполне эстетический на вид проводок. Подождав, когда клей засонет, начал пробовать всё это дело собирать. HDD я проклеил двусторонним скотчем, создав тем самым «подушку».

Второй HDD вместо привода DVD в ноутбук

Все соединил и плотно вставил во внутрь.

Второй HDD вместо привода DVD в ноутбук

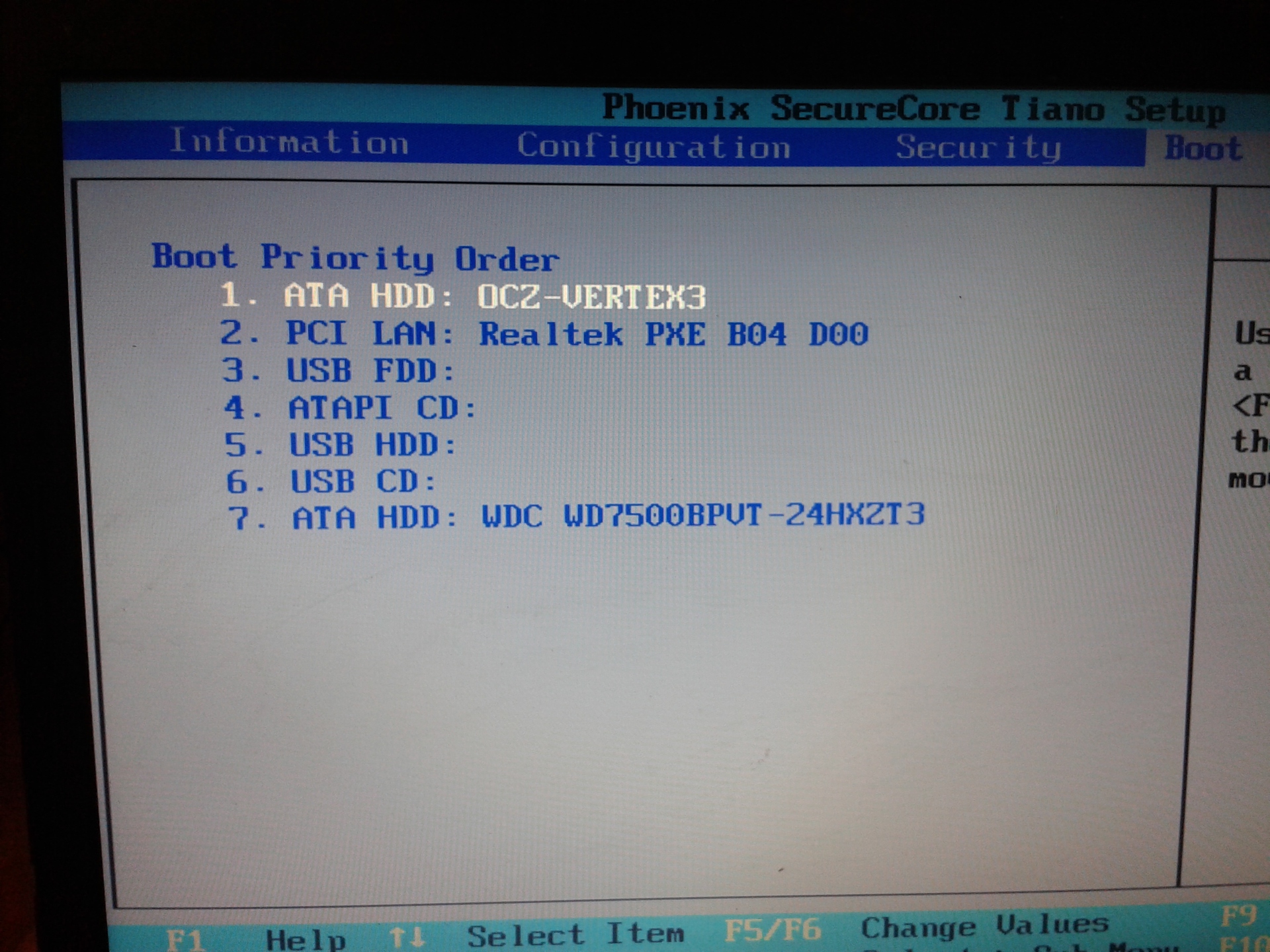

Скрестив пальцы включаю ноут и сразу бегу в биос.

Второй HDD вместо привода DVD в ноутбук

Ура! WDC определился.

Загружаю систему и тут всё впорядке.

Второй HDD вместо привода DVD в ноутбук

Радости и гордости нет предела! Оказывается, как просто можно подключить с минимумом затрат второй диск в ноутбук.

Автор: Nullman
