При выбросе хлама главное — не начать его рассматривать. Часть 1?

в 17:27, , рубрики: iRU Stilo-3014COMBO, MiTAC 8080, Компьютерное железо, старое железо

Некоторое время назад, весело грохоча привязанными к хвостам пустыми банками из под закуски, мои знакомые проходили мимо помойки и увидели стоящую рядом сумку подозрительно опрятного вида. Заглянув внутрь, они решили дать посмотреть на это и мне тоже. Внутри сумки был почти полностью комплектный ноутбук iRU Stilo-3014COMBO.

Кому тоже интересно заглянуть под капот и испробовать в современном окружении — прошу под кат.



Недолгий наружный осмотр и последующий поиск показали, что в девичестве это был ноутбук MiTAC 8080 и предоставили сервис-мануал (смотрите на electrotanya или пишите в личку).

Для начала — установочные данные:

  • Центральный процессор: Intel Pentium M (Banias) processor in Micro-FCPGA package. В данном случае — 1.4 ГГц.
  • Синтезатор частот: ICS950810.
  • «Север»: Montara-GM (2 слота DDR-памяти, установлено 256 Мб на 266 МГц, интегрированное видео).
  • «Юг»: ICH4-M (шины PCI, IDE, LPC, USB).
  • Формирователь ТВ-сигнала на разъём S-Video: CH7011A.
  • Super I/O контроллер: PC87393 (шина ISA, последовательный/ИК и параллельный порты).
  • Дополнительный микроконтроллер на шине ISA: Hitachi H8/F3437 для обслуживания клавиатуры, портов PS/2, датчика температуры ADM1021A и вентилятора.
  • LAN 10/100: VT6105.
  • FAX/MODEM: Billonton MDC56S-I 56Kbps Fax Modem.
  • PCMCIA и card reader контроллер: CB710.
  • IEEE1394 (FireWire) контроллер: VT6307L.
  • AC’97 кодес: STAC9750.
  • 1 разъём miniPCI с подготовкой для установки модуля беспроводной связи.
  • HDD: От 20 до 40 Гб, вместе с обоими комплектами крепежа отсутствовал.
  • DVD/CD-RW привод.
  • Дисплей: 14.1" TFT 1024x768, матовый. QD141X1LH03-MP01 или N141X6-L0
  • Батарея: Li-Ion, 14.8 В ном. (4S), 4400 мАч (2P?), дохлая.
  • BIOS: 4Мб, Insyde software.
  • Преустановленная Windows XP Home (должна была быть на отсутствующем HDD).

Начинка, как я понимаю, — достаточно типовая для своего времени. Например, компьютер который я использовал до 2012 года под 98 и XP — был слабее по процессору (P III) и имел втрое больше памяти SDRAM. Не могу сказать, что он был сильно тупее нынешнего i3 с 3Гб DDR3 на работе.
Из особенностей — почти квадратный дизайн, клавиша Fn на месте Ctrl'а, дублированные на обоих поверхностях монитора индикаторы питания и кнопочный пульт на передней грани для проигрывания Audio CD без включения собственно ноутбука.

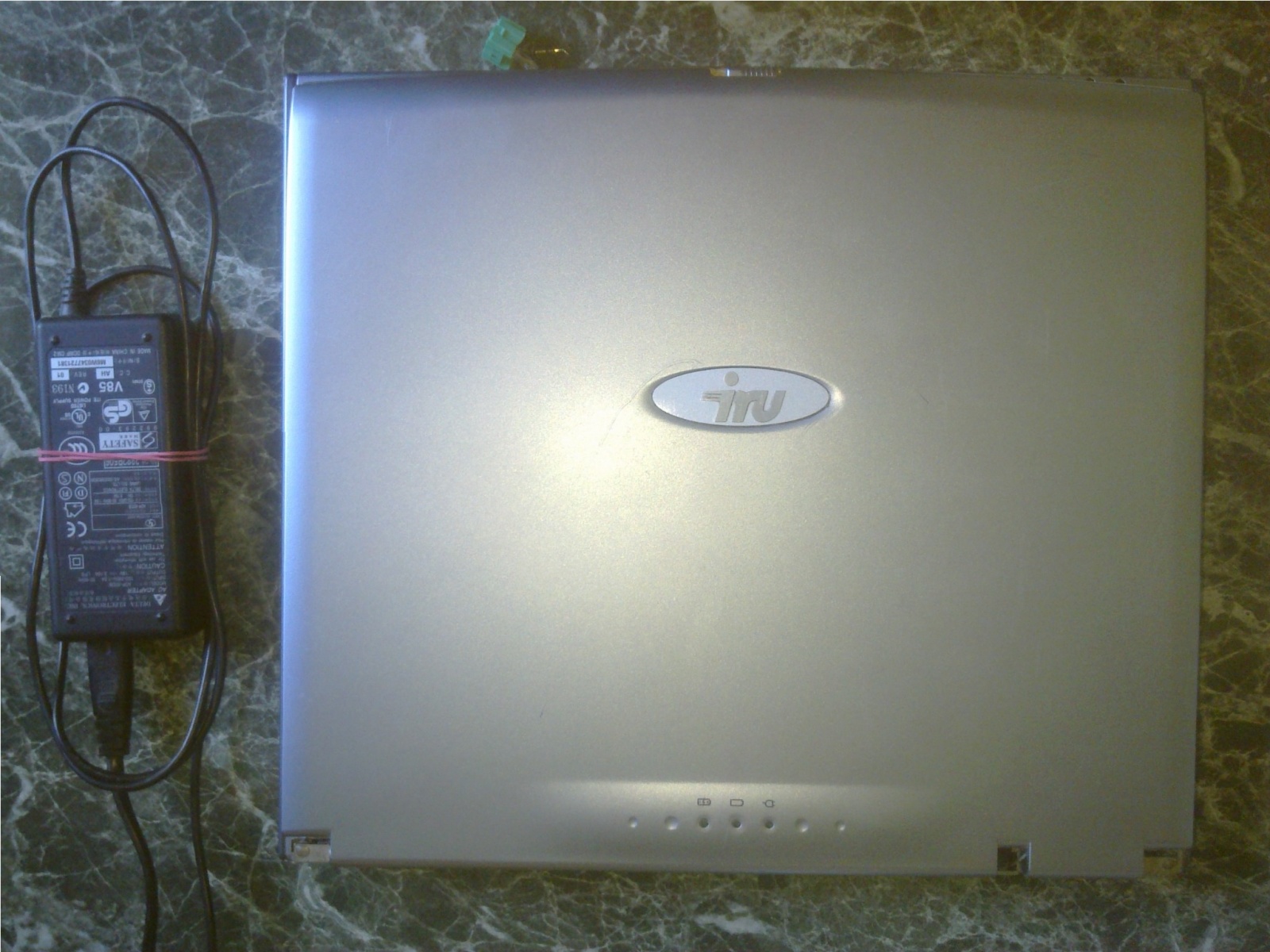

И внешний вид (все фото делались уже перед написанием статьи). Сверху:

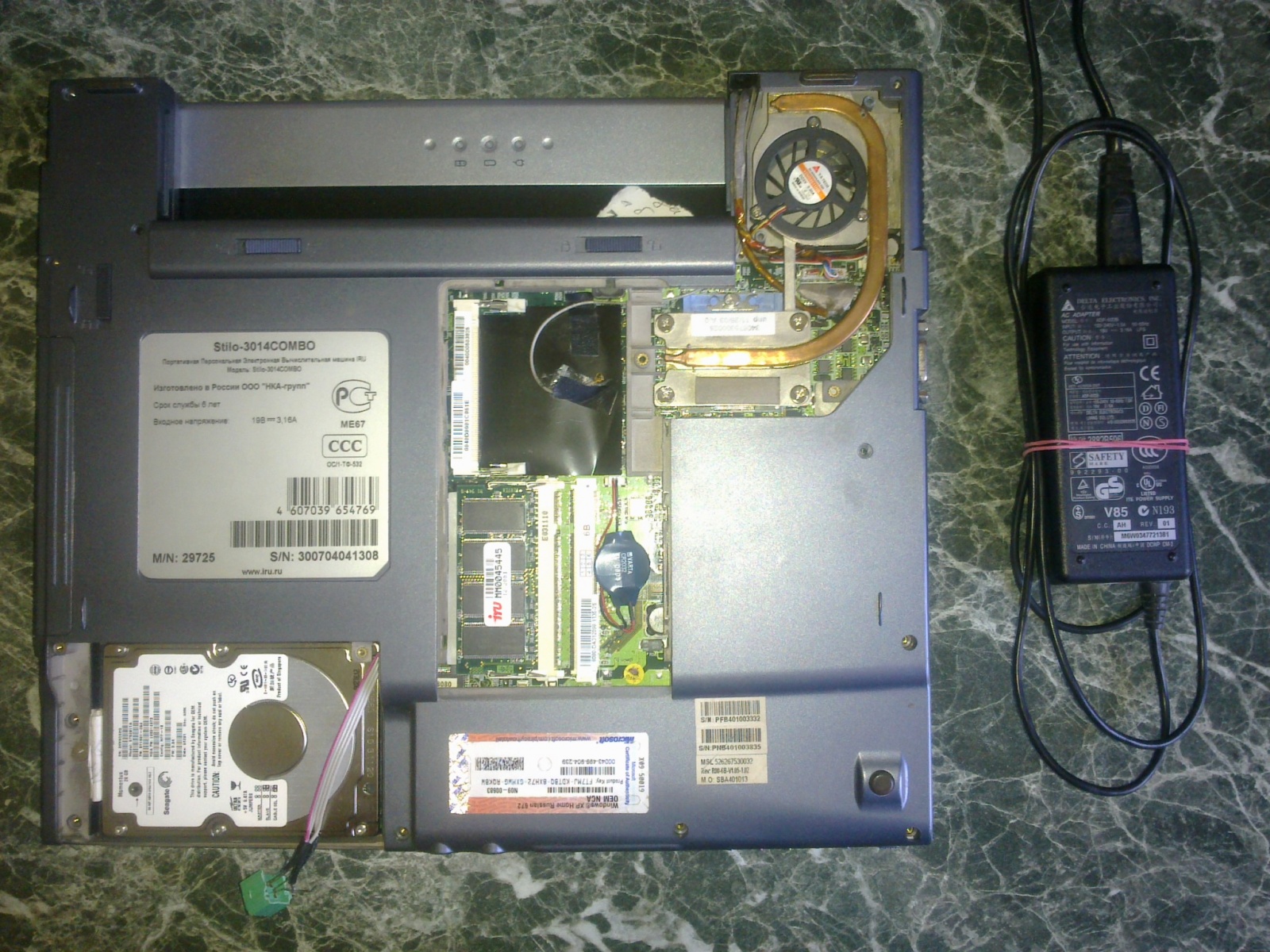

Снизу, со снятыми крышками отсеков. Забор воздуха в вентилятор идёт изнутри корпуса через выштамповку в крышке отсека, выброс — вбок и назад. Так-что, вероятно, можно не особо опасаться ставить ноутбук на мягкие подстилки:

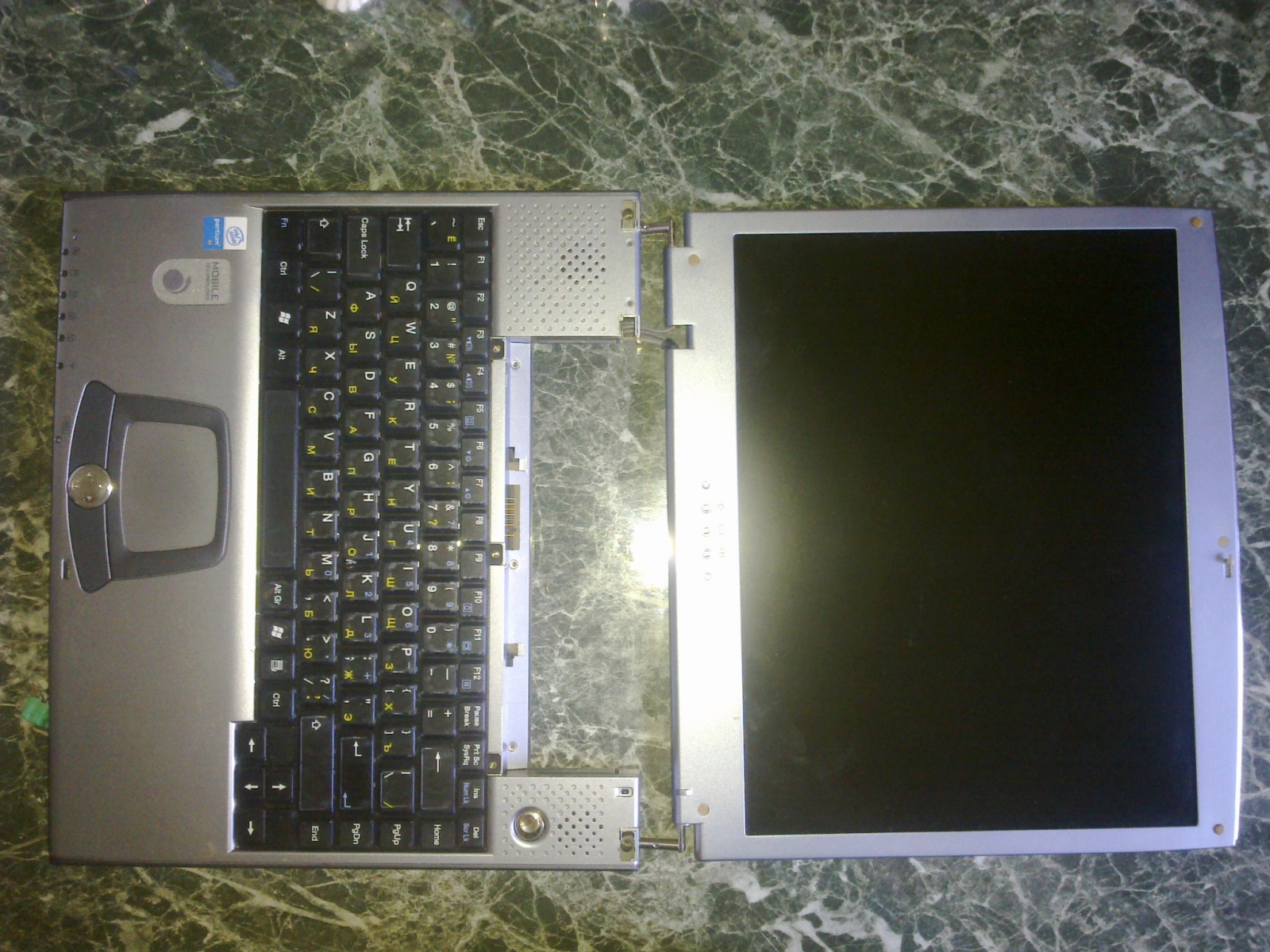

Частично дезинтегрированный:

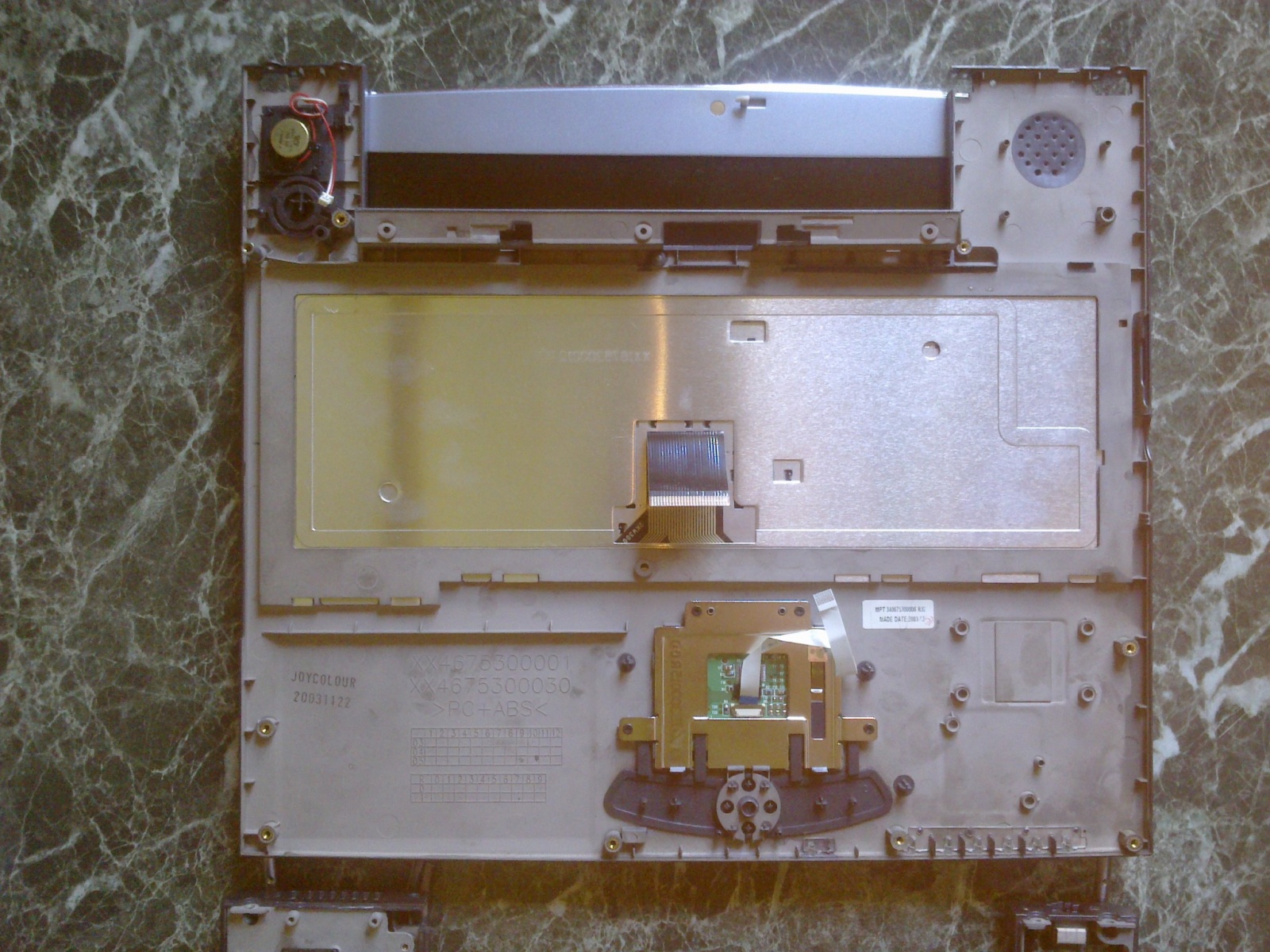

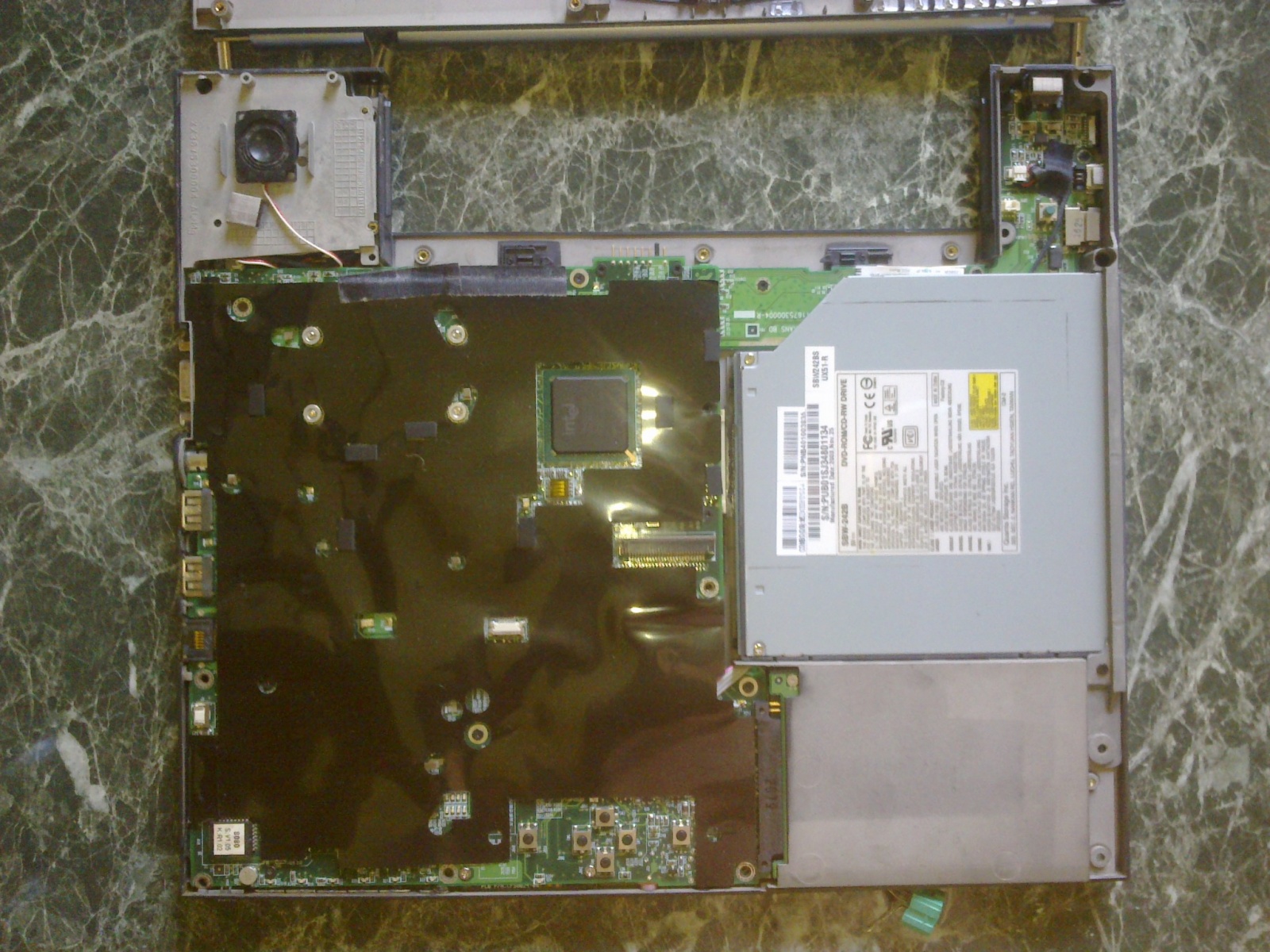

Попытки включения особенно не порадовали — один раз из 5..10 удавалось добраться до БИОС'а. Поэтому ноутбук был разобран и осмотрен. Нижной полукорпус с начинкой, верхний полукорпус с клавиатурой и тачпадом. На полукорпусах и нижних крышках — токопроводящее напыление, а на плате — подпружиненные контакты на крышку:

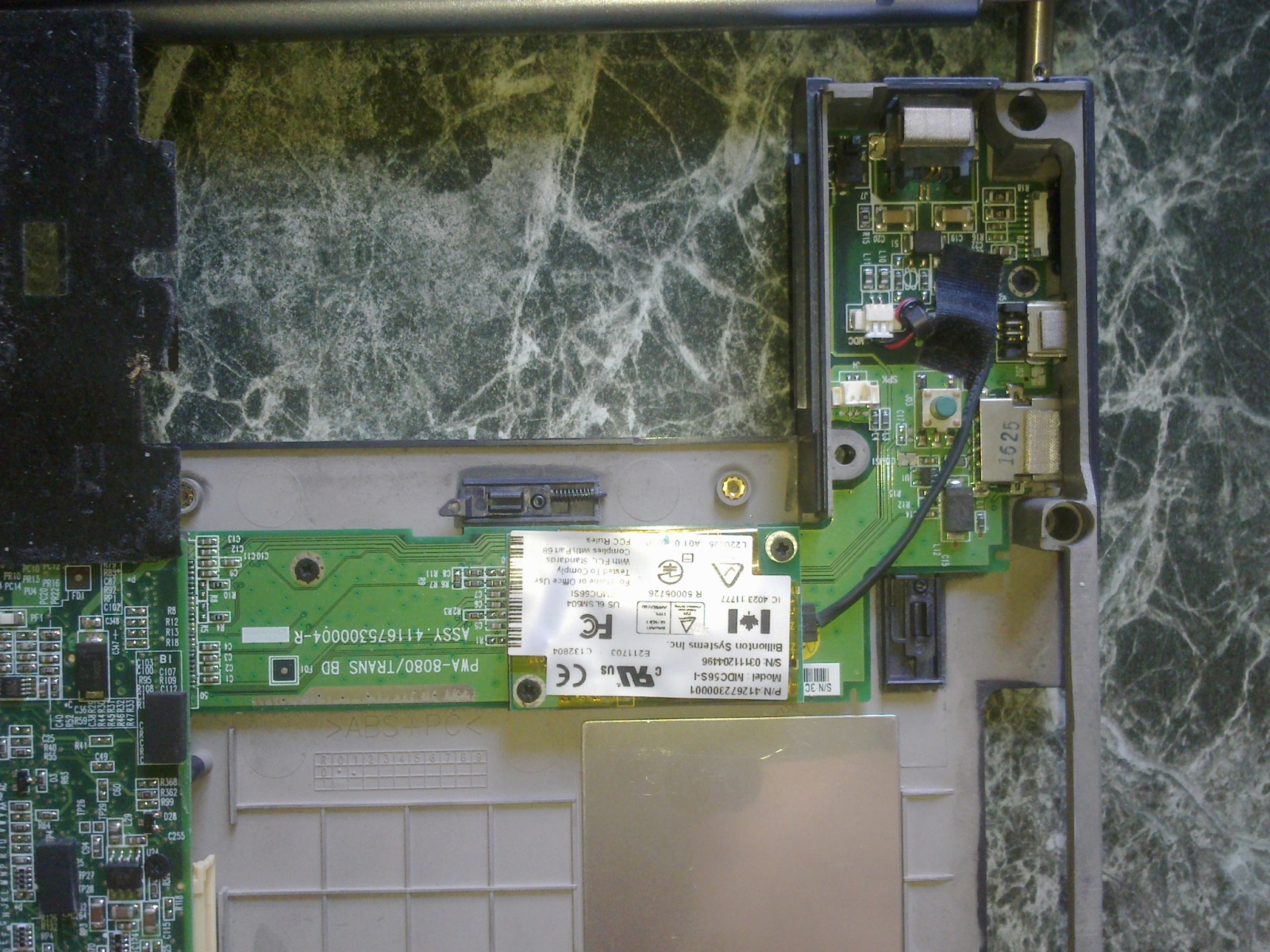

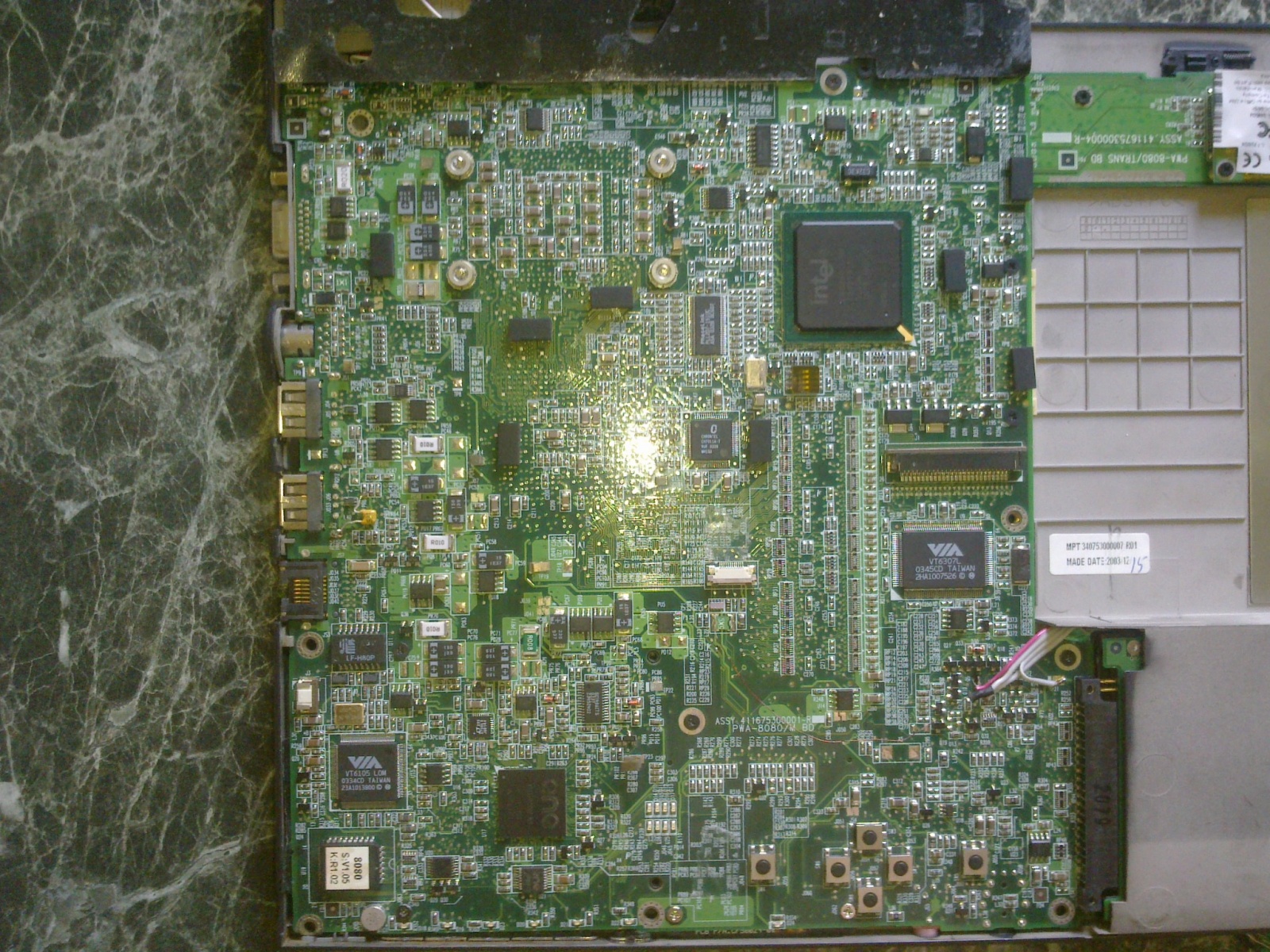

Основная плата сверху и снизу, дополнительная плата:

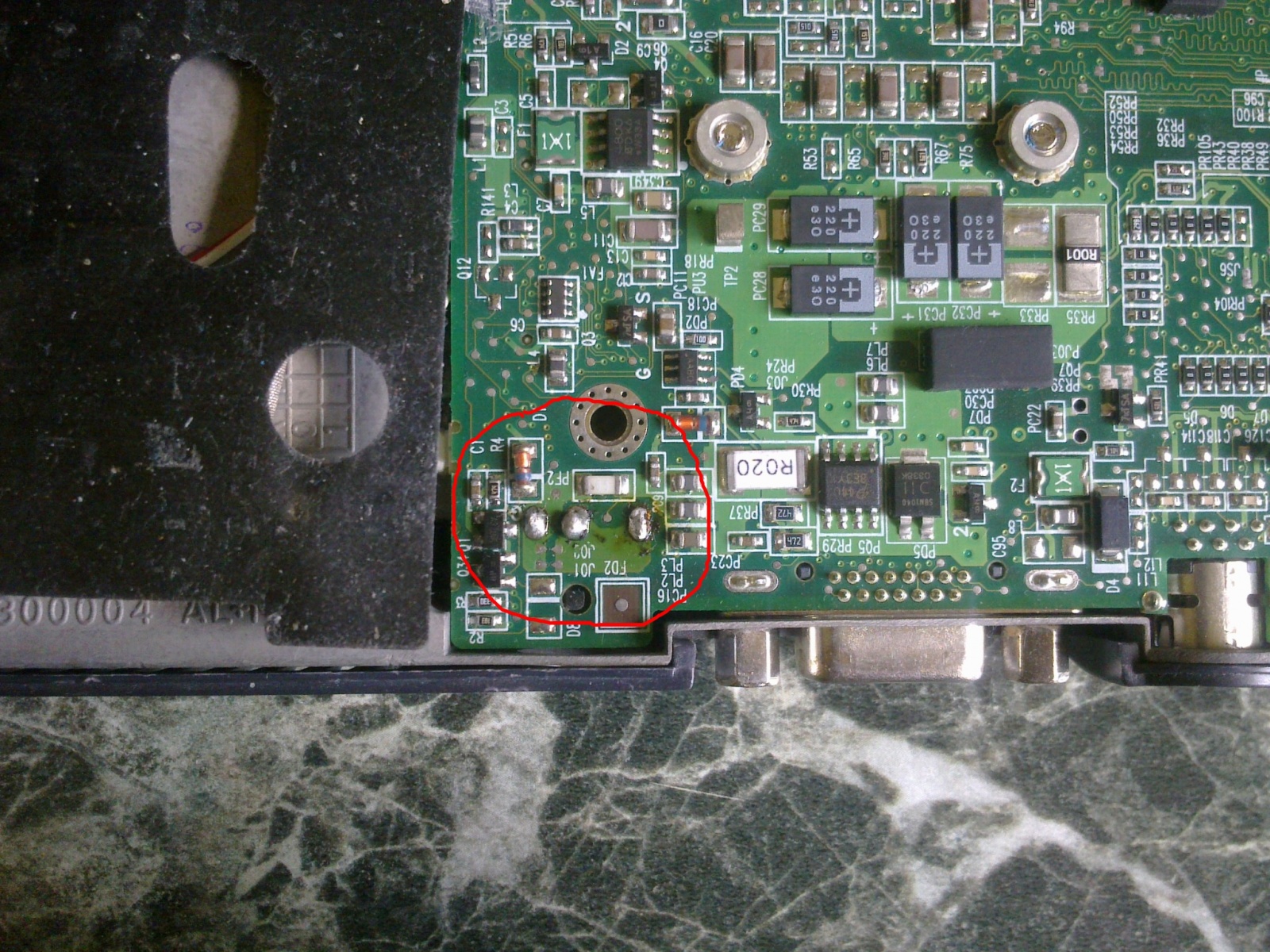

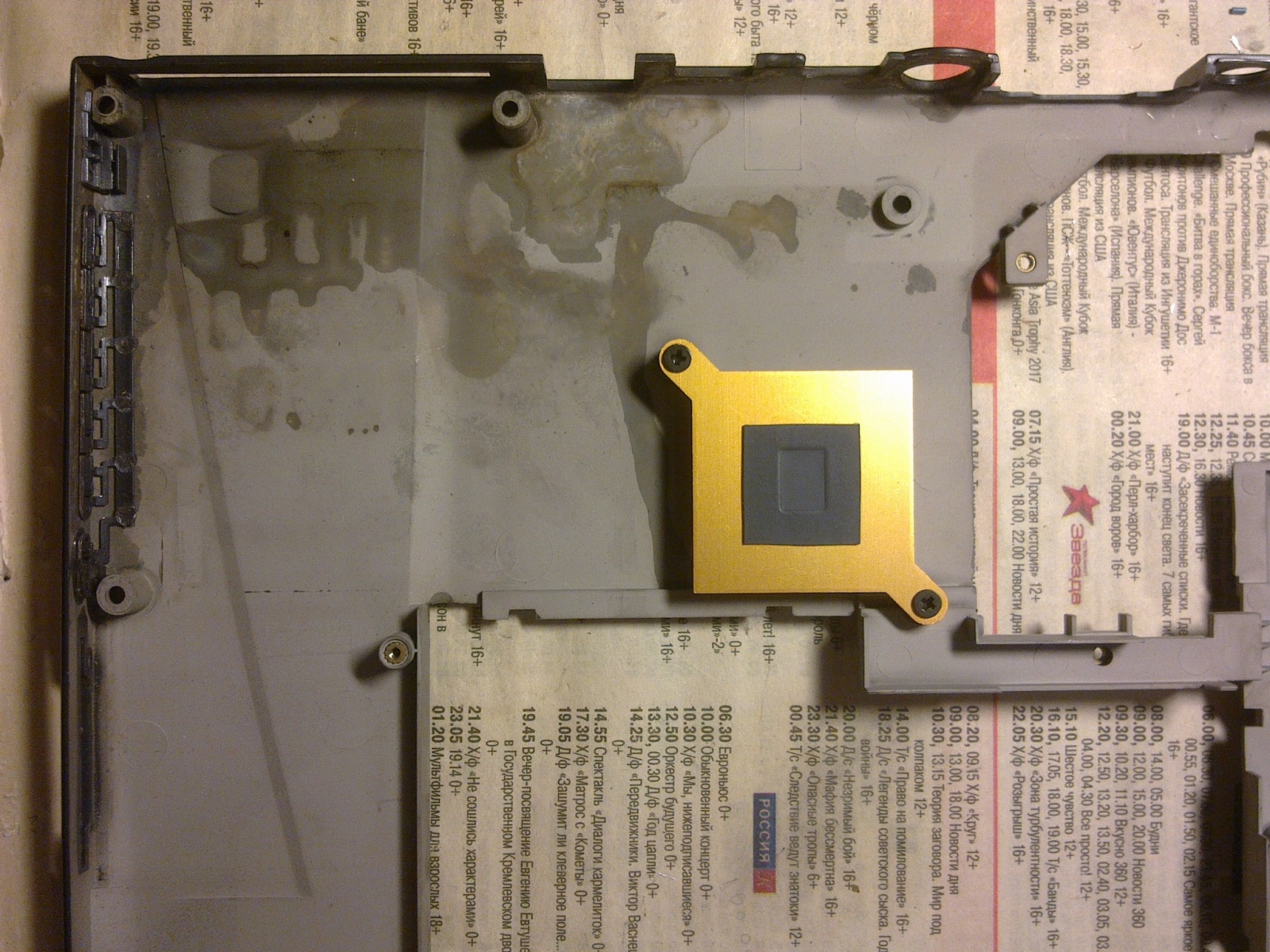

Кроме «усталости» пайки разъёма питания (в сети нашлось одно сообщение о том, что от этого случался аж прогар платы) и небольших следов пролития жидкости под клавиатурой, в углу платы около памяти BIOS'а (без следов коррозии) и на нижнем полукорпусе — криминала отмечено не было:

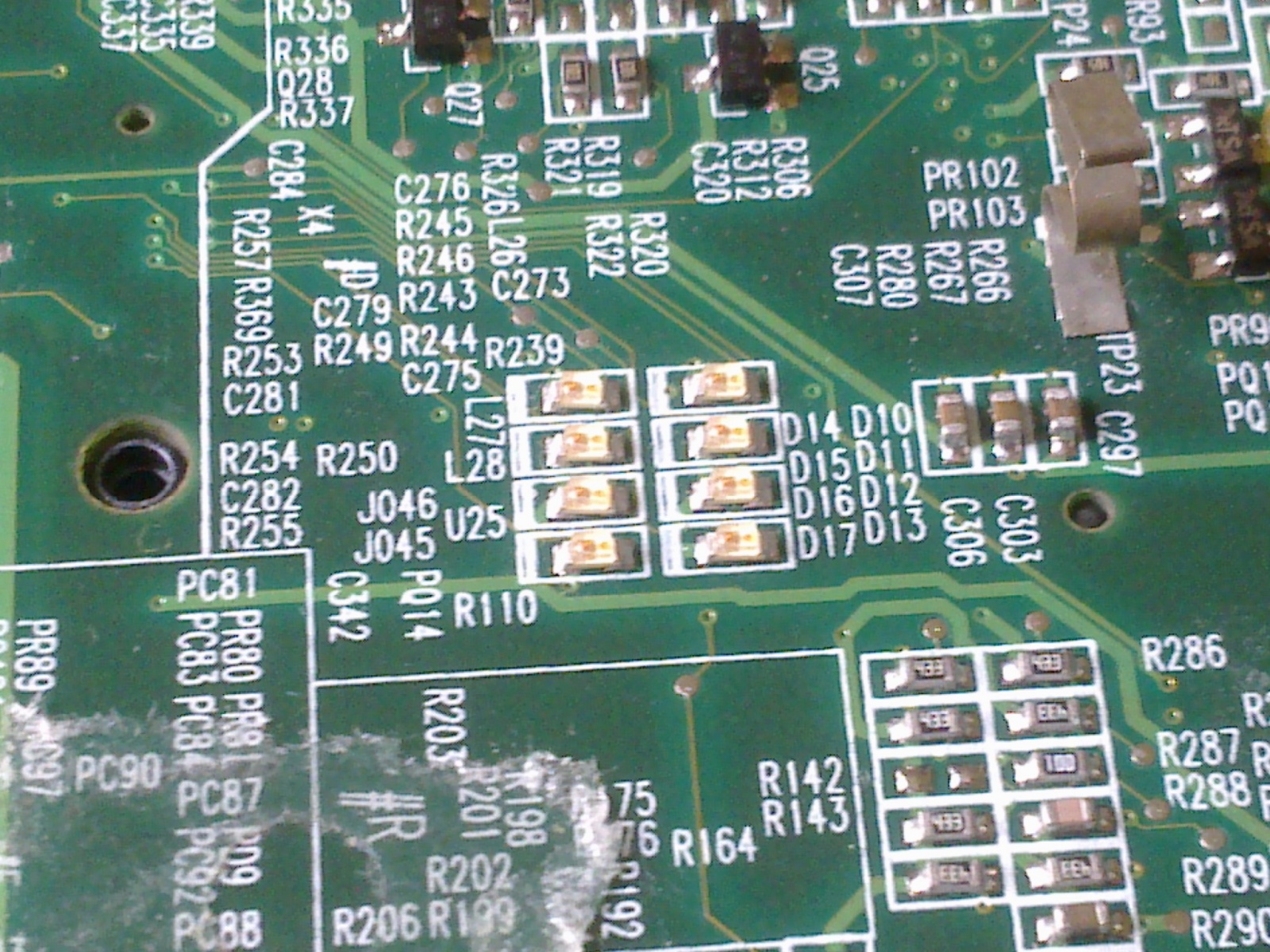

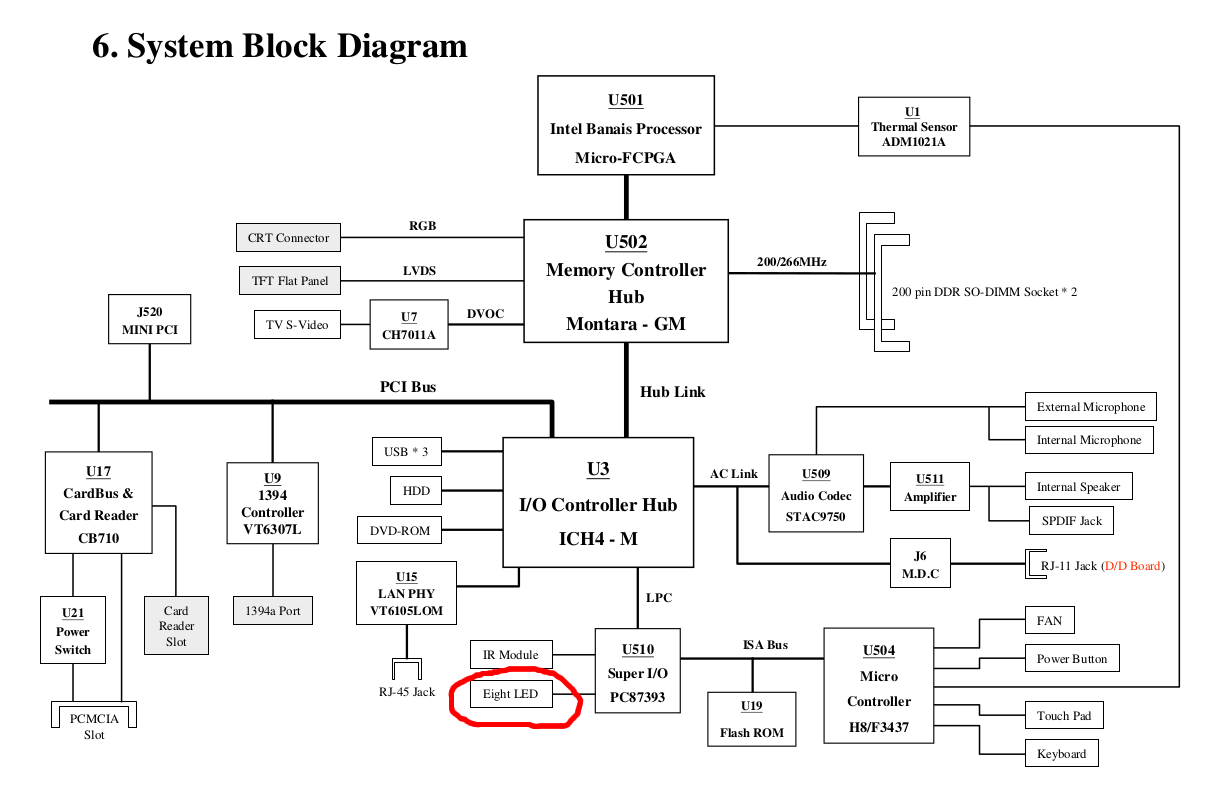

Попутно — нашлась «интегрированная» POST-карта на 8 светодиодах, подключенных к параллельному порту Super I/O:

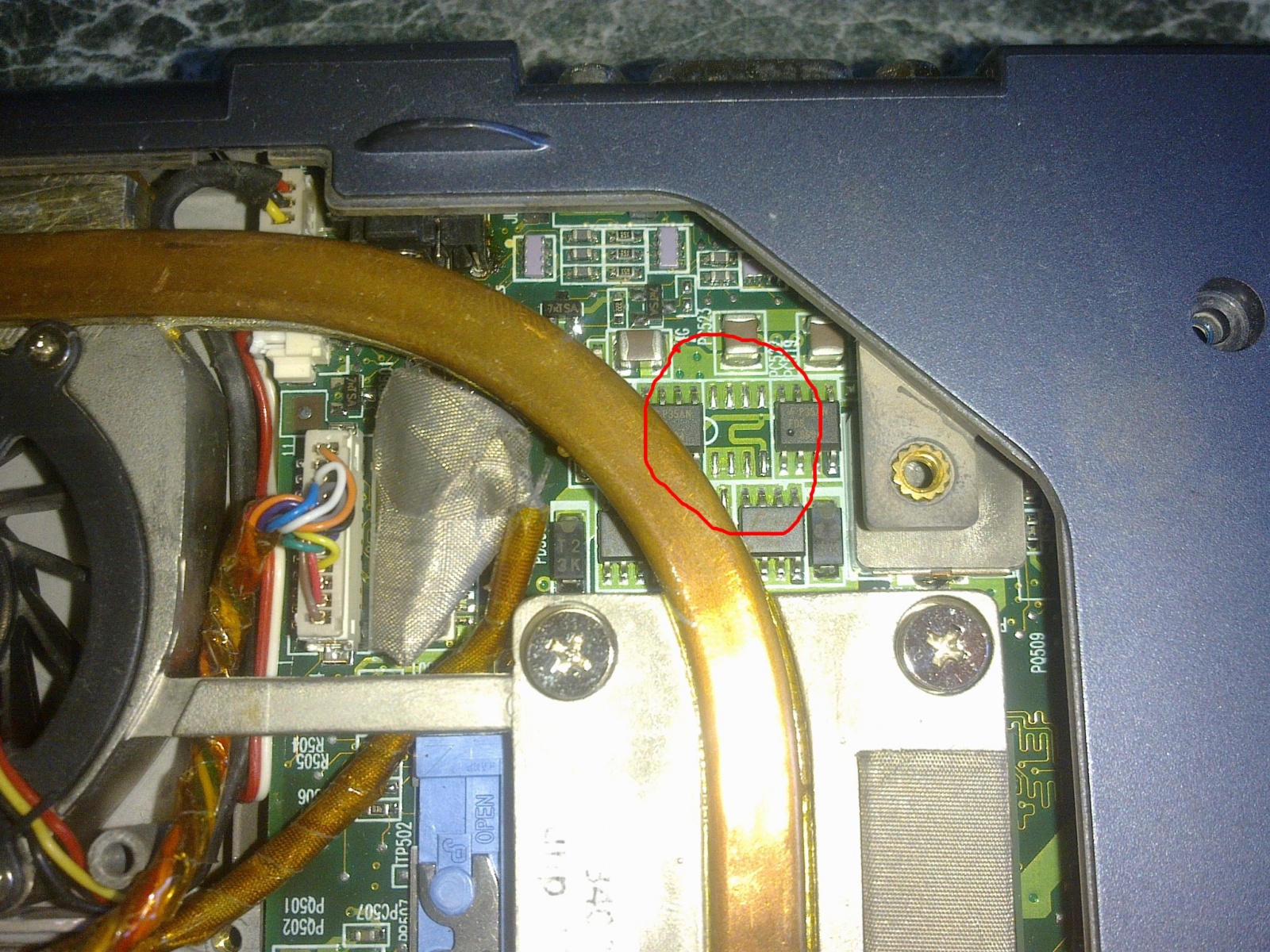

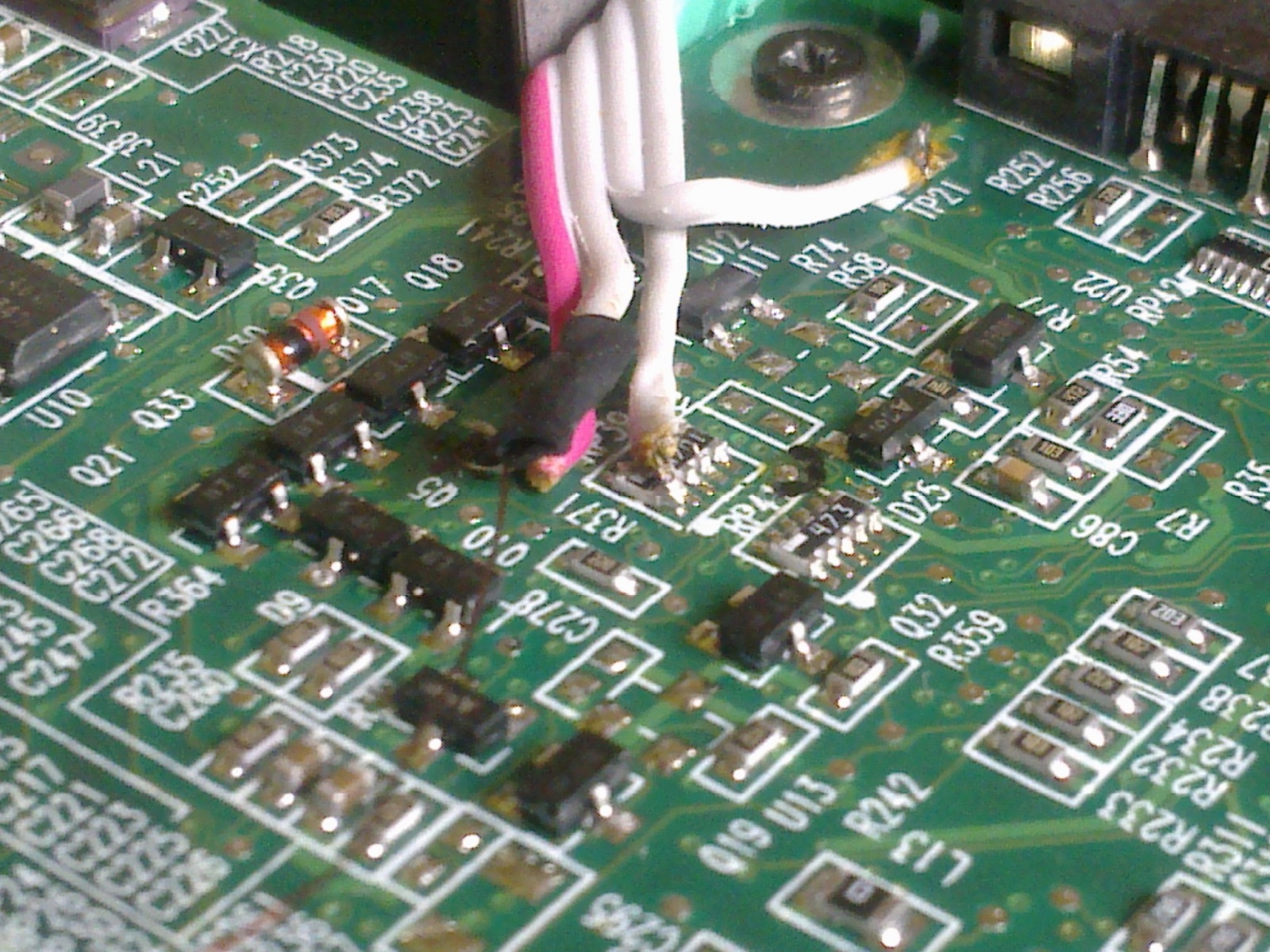

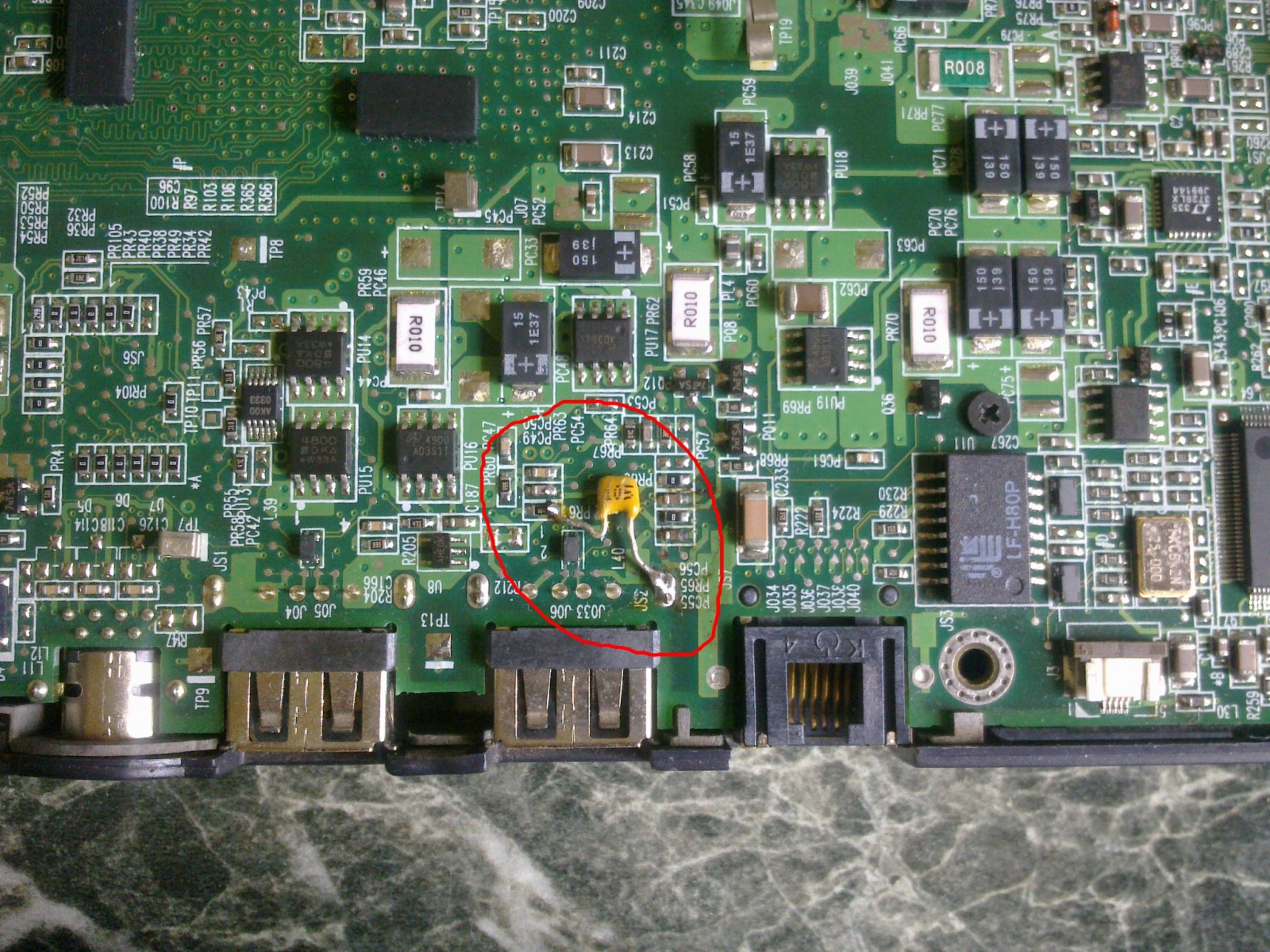

Просмотрев цепи сигнала сброса (все сбросы проходили) и питания (при отсутствии запуска — не было питания ядра процессора от преобразователя на PU505 типа MAX1907) — решил попробовать «оттянуть» запуск этого стабилизатора. Подпайка конденсатора ёмкостью 0.1 мкФ в цепь резистора PR61 (выход готовности PGOOD предыдущего стабилизатора и вход разрешения SYSPOK этого) — существенно увеличила частоту успешных запусков. С конденсатором 1 мкФ — запуск стал устойчивым. Не исключено, что нестабильность была вызвана отсутствием «искаропки» одного из трёх ключевых транзисторов в каждом плече этого стабилизатора:



Теперь — настала очередь изучить BIOS, но особым богатством настроек или сервисной информации он не блеснул. На уровне BIOS'ов нетбуков пяти-восьми летней давности.

Возможные источники загрузки — HDD, CD/DVD, LAN, USB-FDD. Поскольку, как я читал, переделка USB-Flash в USB-FDD требует дополнительных телодвижений, а показавшаяся самой простой утилита от HP не дала ожидаемого эффекта, то я установил диск из переносного HDD с некоторым количеством live систем. Так как Windows PE там не было — я ограничился Free DOS'ом с CheckIt'ом и antiX-17_386-full, как самым нетребовательным современным дистрибутивом из известных мне.
CheckIt всё успешно протестировал всё, до чего я тогда додумался. За исключением клавиатуры, несколько клавиш не действовали и несколько — генерировали фантомные нажатия.

Проследив за сигналами тачпада (у него указан интерфейс PS/2) дошёл до сборки резисторов RP36, обеспечивающей «подтяжку» линий PS/2. Но попытка использовать соседние линии KM_DATA и KM_CLK для подключения внешней клавиатуры не увенчалась успехом. Возможно — это было заложено про запас и не активировано в текущей прошивке сервисного микроконтроллера H8/F3437. Переключение внешней клавиатуры на линии тачпада привело к их конфликту (хотя на работе — вполне работают в параллель сканеры штрих-кодов с клавиатурами). Если не привлекать внешнюю USB клавиатуру — остались варианты «тачпад + глючная встроенная клавиатура» или «внешняя клавиатура».

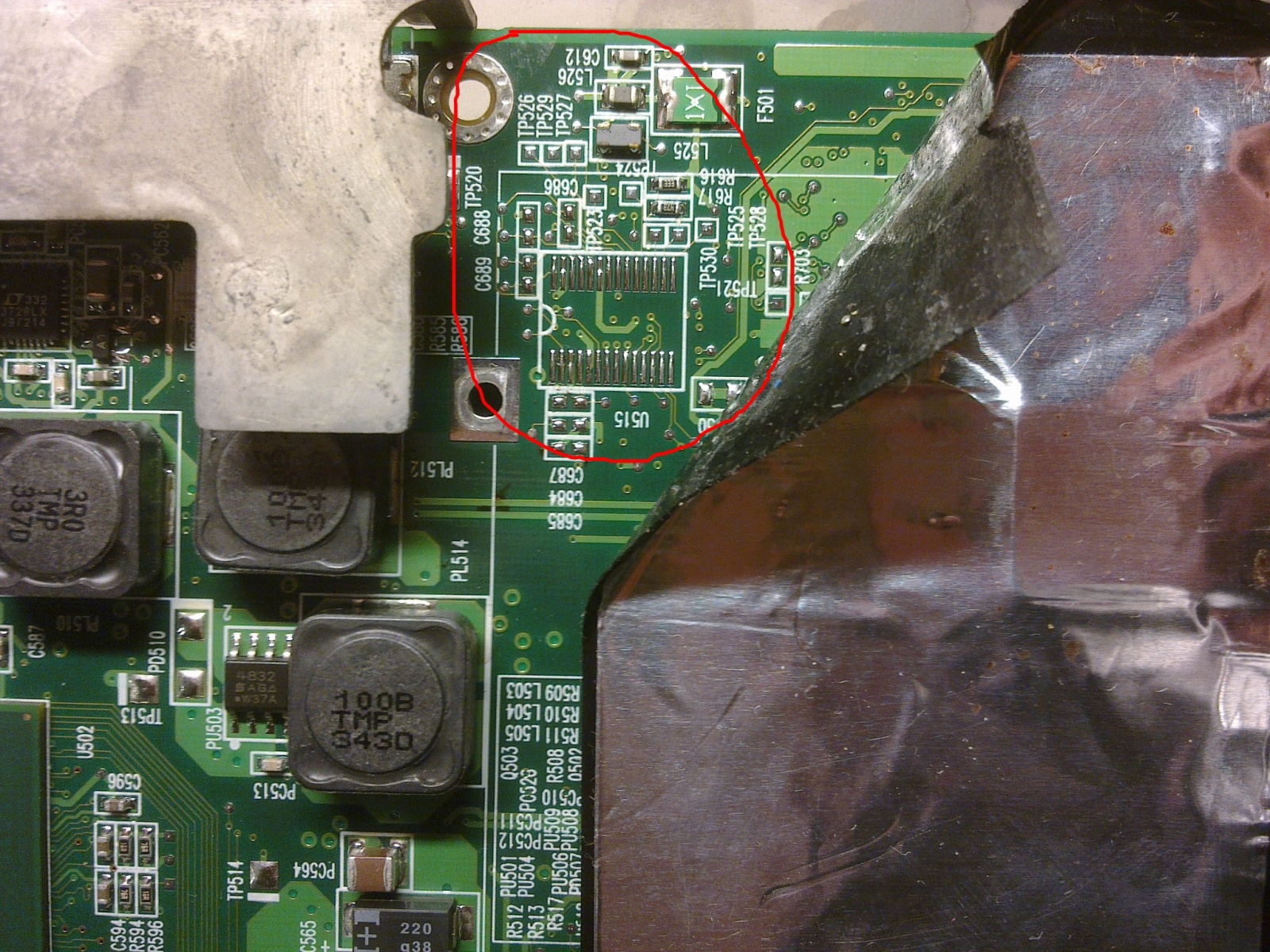

Также, в процессе просмотра схемы и осмотра платы, — нашёлся не распаяный драйвер с позиционным обозначением U515 (под рамкой слота PCMCIA) и выведенными на контрольные точки сигналами RS-232.


Можно, конечно покопаться в /sys/class для поиска и тестирования подходящих клавиатур или PS/2 и ttyS. Но для этого нужен более предметный интерес и погружение в вопрос.

После этого я перешёл к antiX'у. Загрузка вполне бодрая (напомню — live-система с HDD) — ядро секунд за 5 загружается, вся система — примерно за полминуты. Текстовые редакторы, просмотрщики картинок, онлайн-музыка, киношки (с HDD, DVD и IPTV) — идут на хорошо-отлично.
Единственное разочарование — FireFox. На 256 Мб ОЗУ он безуспешно свопился минут пять-семь и я решил освободить его от мук. Текстовый браузер Linx завёлся мухой, но к нему нужна привычка. Над страничкой расширенного поиска тындекса я корпел минуты три, прежде чем добился результата.

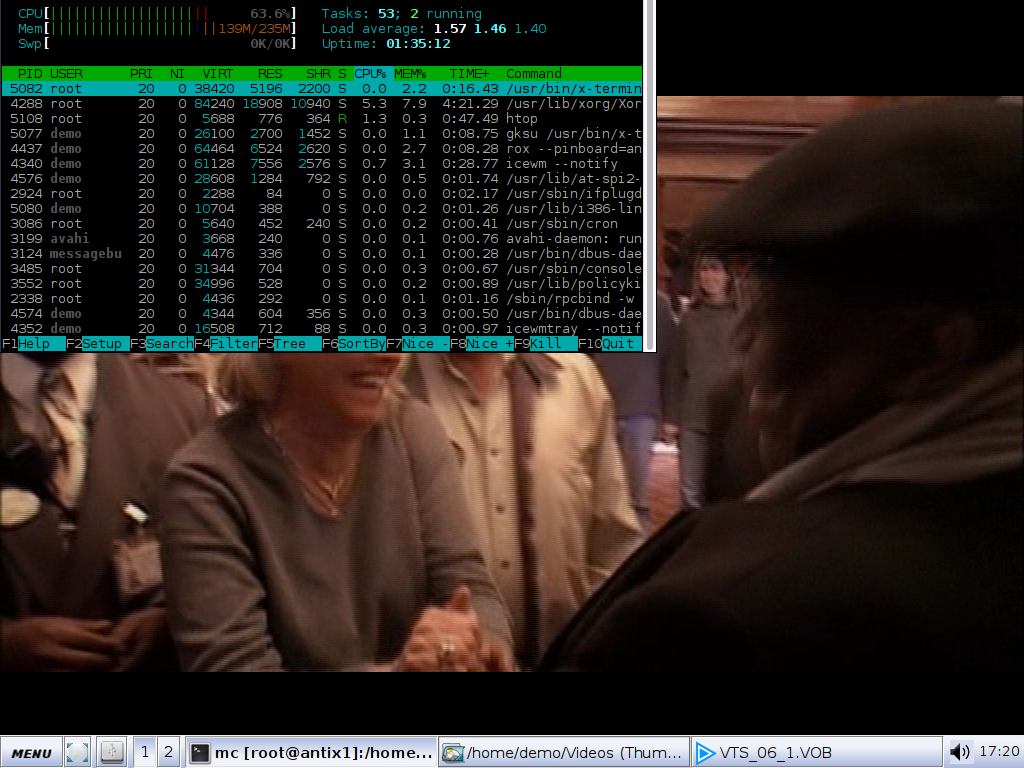

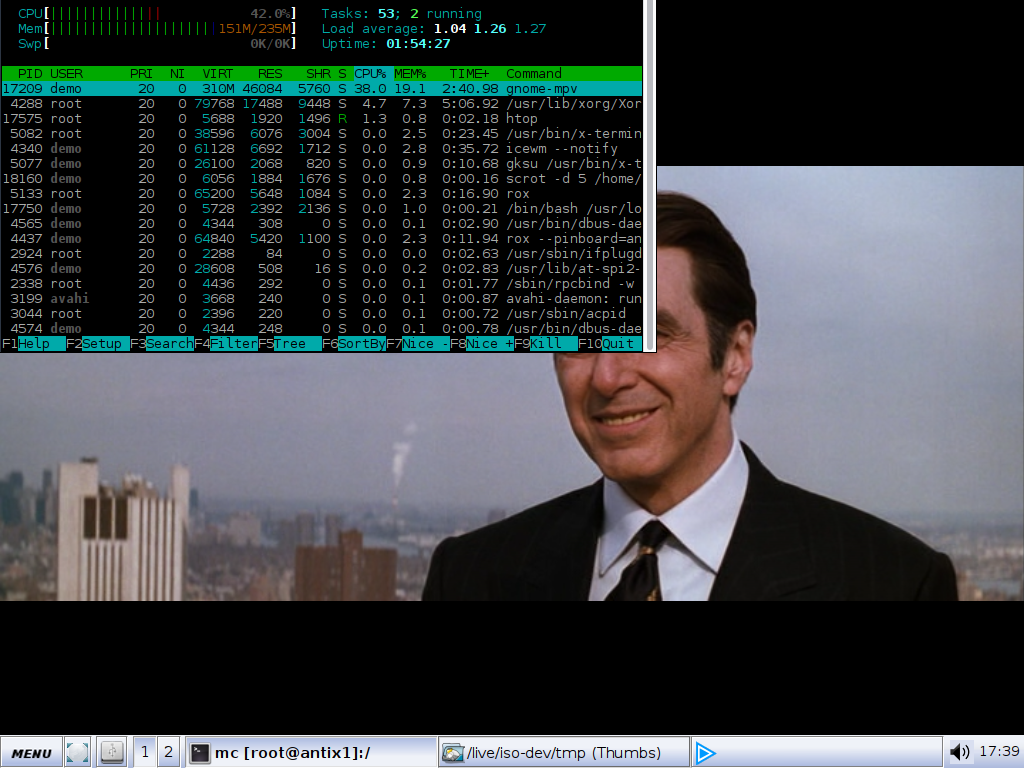

Вот скриншоты киношек на встроенном Gnome MPV с индикатором загрузки системы. DVD (0% CPU!?):


HDD (38% CPU):

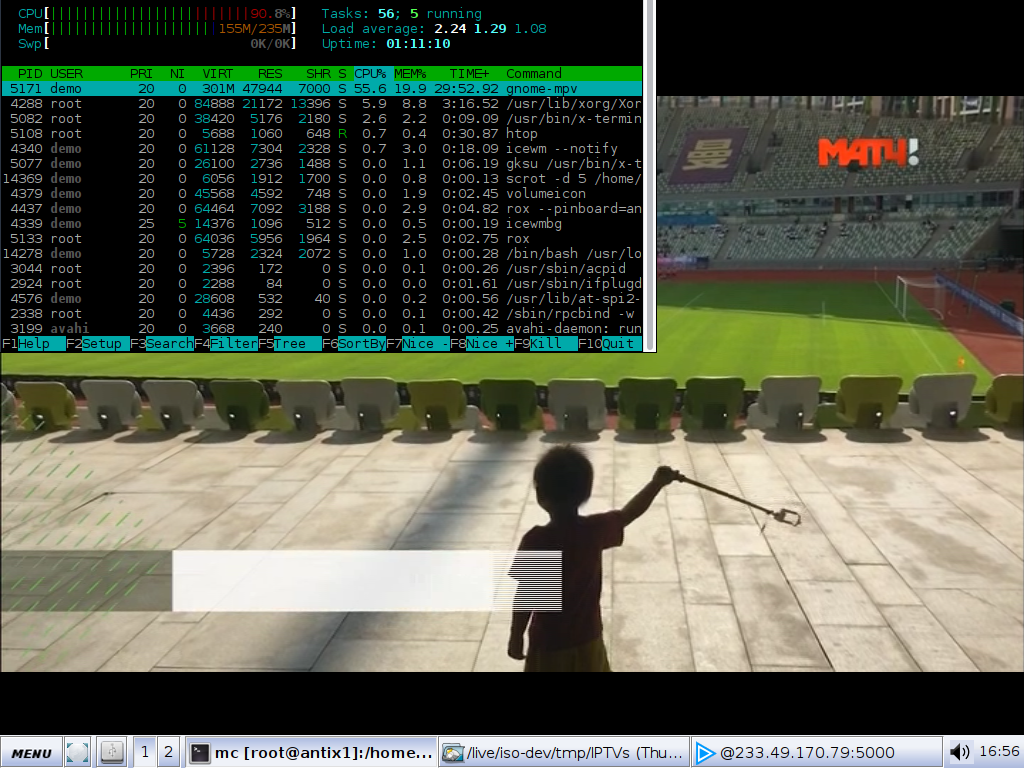

IPTV (федеральный канал от местного провайдера, 57% CPU):


По нынешним меркам, такой ноутбук вполне мог-бы быть пишущей машинкой (тем более с «высоким» экраном) или медиапроигрывателем «не жалко, если что» на даче.

Если надо больше картинок или видео — пишите в комментариях.

P.S. Если кому интересно приобрести для коллекции или донорства — пишите в личку.
