Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно

в 7:10, , рубрики: boost converter, CCM, DCM, electronics design, step-up, Производство и разработка электроники

В последнее время возросла популярность всевозможных калькуляторов для расчета электрических схем. С одной стороны, это приводит к уменьшению порога входа новичков, что, очевидно хорошо, так как приводит к развитию отрасли, но с другой стороны падает уровень понимания, что приводит к уменьшению срока службы приборов, их удорожанию. Стоит ли доверять таким источникам? Попробуем выяснить на примере.

Примером нам послужит повышающий преобразователь. На первый взгляд штука несложная, но если разобраться подробнее, оказывается все не так просто.

Будем сравнивать онлайн-калькулятор, расчет руками по методичке и расчет, учитывающий теорию преобразователя. Не надо бояться, глубоко в физику лезть не будем.

Прежде всего, как всегда, начнем с требований к нашему преобразователю:

  • Входное напряжение — 9В;
  • Выходное напряжение — 200В;
  • Выходной ток — 60мА;

Конечно, есть несколько способов добиться выполнения этих требований: использование специальных микросхем, трансформатор или зарядовый насос. Но мы рассмотрим классический повышающий преобразователь (англ. boost converter), так как сравнение способов повышения напряжения выходит за рамки этой статьи.

На всякий случай, напомню принцип работы повышающего преобразователя.

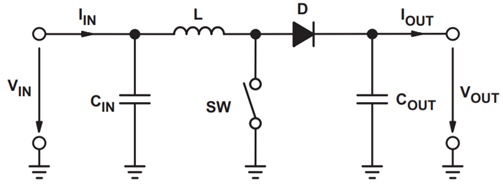

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 1

Преобразователь состоит всего из 5 компонентов: индуктивность, диод, ключ в виде полевого транзистора и две емкости. Емкость Cin – опциональна.

Когда ключ включен, ток проходит через индуктивность и энергия накапливается в магнитном поле индуктивности L. Диод при этом закрыт.

Как только ключ выключается, ток через катушку резко изменяется и на выводах индуктивности возникает повышенное напряжение обратной полярности, при этом открывая диод, который и обеспечивает путь протекания тока.

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 2

Так как ключ срабатывает очень быстро, ЭДС самоиндукции значительно возрастает. Это напряжение проходит через диод и заряжает емкость, которая, в свою очередь, сглаживает пульсации, возникающие при переключениях ключа, оставляя только постоянный ток. Быстро включая и выключая ключ, мы можем поднять напряжение на нагрузке.

Итоговое выходное напряжение контура будет зависеть от входного, индуктивности и отношения времени, когда ключ будет в положении «открыто», к положению «закрыто», то есть коэффициента заполнения D (Коэффициент заполнения — это отношение времени, в течение которого нагрузка или цепь находятся во включенном состоянии, ко времени, когда они находятся в выключенном состоянии.).

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 3

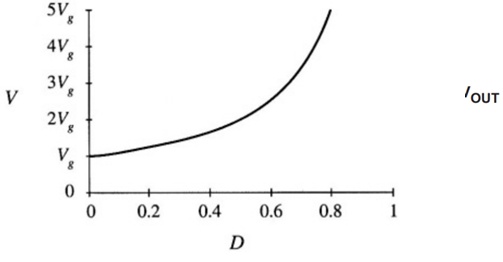

Напряжение на выходе будет стремиться к бесконечности при бесконечно близком к единице коэффициенте заполнения. На практике выходное напряжение – это отношение паразитного сопротивления катушки RL к нагрузке R. Чуть меньше влияют потери в магнитном сердечнике (если он есть), потери на диоде и потери на конденсаторе и т.д. [1. 44-45 с.]. Ну и, естественно, при коэффициенте заполнения = 1, индуктивность будет всегда замкнута на землю, и ничего работать не будет.

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 4

Прикинем на пальцах наш преобразователь. Напомню требования: 200В на выходе, 60мА ток.
Коэффициент заполнения: $D=1-Vin/Vout=1-9/200=0.955=95.5$%
Нагрузка: $R=200В/60мА=3.3K$,
Зависимость R к RL:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 7

Подставляем, получаем RL=-0.833. Значит нужна индуктивность с внутренним сопротивлением меньше 0.8 Ома. Звучит неплохо. Остается подсчитать саму индуктивность и её токи.

Посчитаем по старинке, из справочника резиновых мячей TI[2].

Приблизительная индуктивность:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 8

где ΔIL — средние пульсации тока через индуктивность:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 9

Тут какая-то константа K.

Справочник предлагает выбрать её в пределах от 0.2 до 0.4. Я возьму 0.2, при частоте в 30кГц, таким образом получаю ΔIL= 0.26А. Подставляем в формулу выше и получаем индуктивность L=1074мкГн.

Уточним ток через индуктивность:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 10

Получаем 0.27А, проверяем пиковый ток через преобразователь:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 11

Получаем 1.33А.

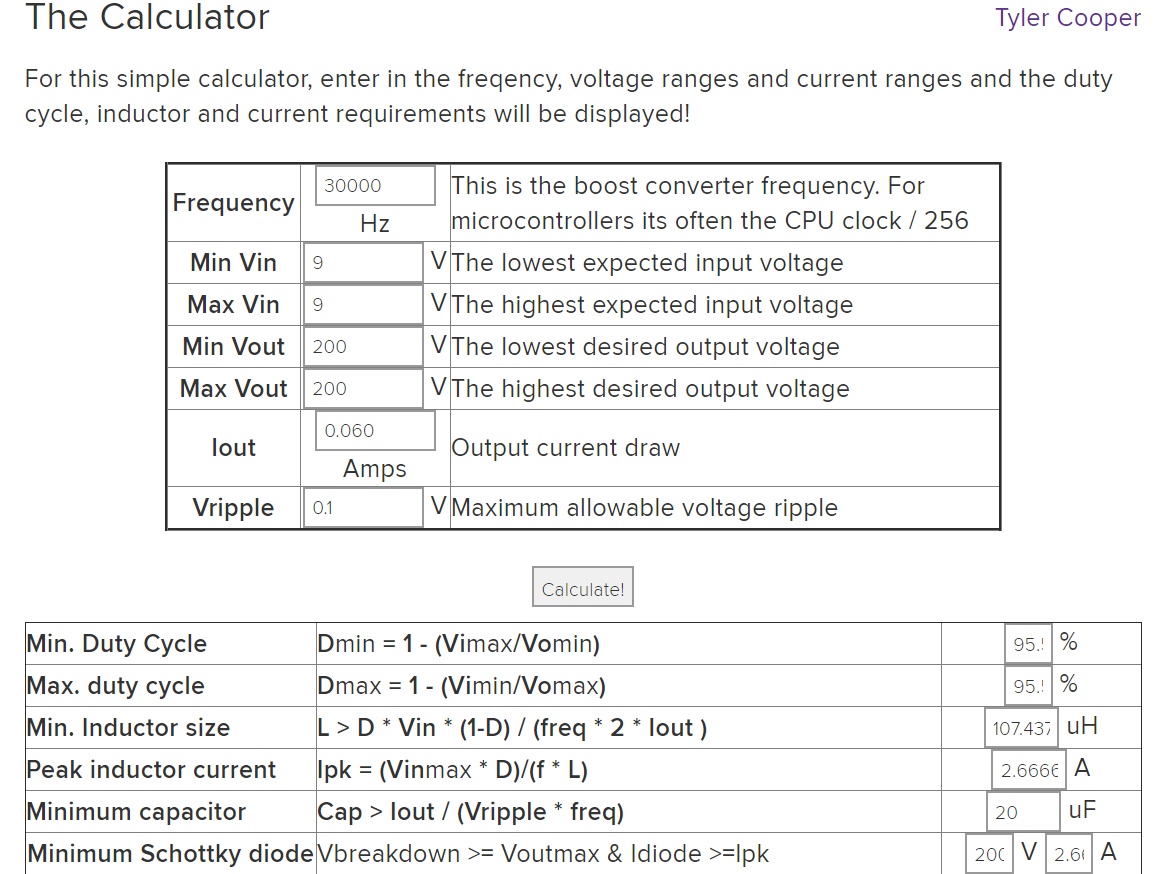

Вроде несложно. Подставили, получили значение. Проверим с помощью другого источника — онлайн калькулятора[3]. Подставим значения в табличку, частоту переключений ставим такую же — 30кГц:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 12

Обратите внимание на магическую константу 2, в формуле минимальной индукции.

Итого получаем:

Параметр Расчет по мануалу Расчет онлайн калькулятором
Индуктивность 1074мкГн 107.4мкГн
Ток через индуктивность ΔIL (D=0.955) 0.267А 2.668А
Ток через преобразователь 1.33А 2.66А

Как видно, разница в разы. Ток в два раза ниже, в случае расчета ручками, индуктивность в десять раз больше.

На этом можно было и остановиться, объявив один из результатов ересью. Но какой из них неправильный?

Очевидно, расчеты отличаются из-за коэффициента К.

Коэффициент выражает отношениe пульсаций тока в индуктивности, к входному току всего преобразователя. Его можно выразить через коэффициент Krf.

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 13

И это отношение влияет на режим работы всего преобразователя.

Какие различия вызывает этот коэффициент, кроме токов и размеров индуктивности?

Чтобы ответить на эти вопросы, придется разобраться в деталях работы этих режимов.

Существует два основных режима работы таких преобразователей: DCM и CCM.

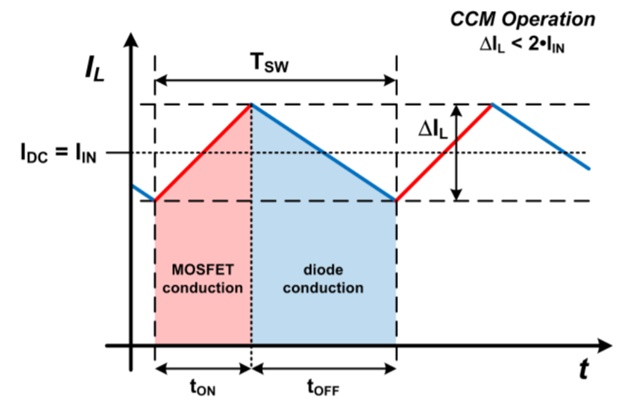

CCM – Continuous Conduction Mode. Режим работы преобразователя, при котором ток в индуктивности не опускается до нуля.

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 14

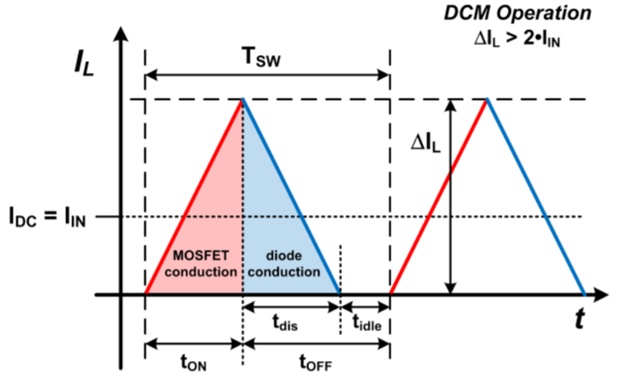

DCM – Discontinuous Conduction Mode. В каждом цикле ток через индуктивность опускается до нуля.

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 15

CCM используется в высокомощных преобразователях, для того чтобы уменьшить токи через компоненты. DCM, в свою очередь, предлагает меньшую индуктивность и нивелирует потери при смене полярности на диоде. Подробнее о плюсах и минусах режимов можно почитать тут.

Таким образом, DCM возможен только при Krf>2. Если K = 2, то преобразователь находится в режиме BCM – Boundary Conduction Mode, то есть ключ включается в тот же момент, когда ток в индуктивности опускается до нуля.

При уменьшении нагрузки R, преобразователь перейдет в режим DCM. Нагрузка, при которой преобразователь находится в режиме BCM, называется критической нагрузкой ICRIT. Значение индуктивности при работе в режиме BCM называется критической индуктивностью LCRIT и рассчитывается исходя из максимальной нагрузки.

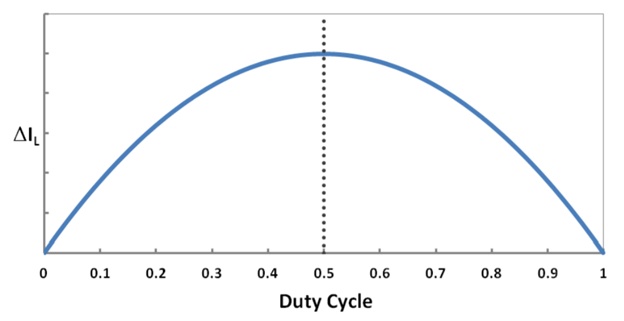

Известно, что для повышающих преобразователей CCM максимум пульсаций тока через индуктивность приходится на 50% коэффициента заполнения ключа.

Доказательство

Здесь и далее эффективность = 100%.

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 16

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 17

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 18

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 19

Тогда:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 20

Находим производную:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 21

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 22

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 23

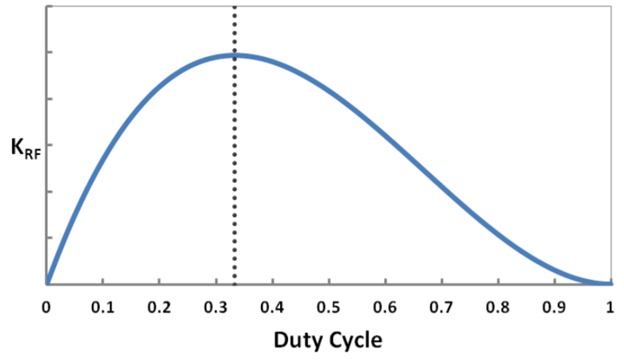

Для того, чтобы выбрать индуктивность для CCM преобразователя, нужно определить максимальное значение Krf.

Обычно его выбирают в промежутке от 0.2 до 0.4, но, очевидно, он может достигать 2. Мы определили, что максимальный ΔIL возникает при D=50%, теперь рассчитаем коэффициент заполнения для максимального значения Krf.

Больше формул!

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 24

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 25

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 26

Игнорируем D = 1, так как при таком коэффициенте заполнения работа преобразователя физически невозможна и получаем максимум Krf при коэффициенте заполнения в 33%.

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 27

Для работы в режиме CCM, минимальное значение индуктивности, лучше вычислять относительно входного напряжения, ближайшего к точке 2/3 Vout (Vin(CCM)).

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 28

Берем коэффициент Krf=0.2 и получаем Lmin=1074мкГн.
Для критической индуктивности, K = 2, L=107.4мкГн. Тут все совпадает с вычислениями выше.

Критическая нагрузка, на всякий случай:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 29

ICRIT=0.006А
Это был расчет для режима CCM.

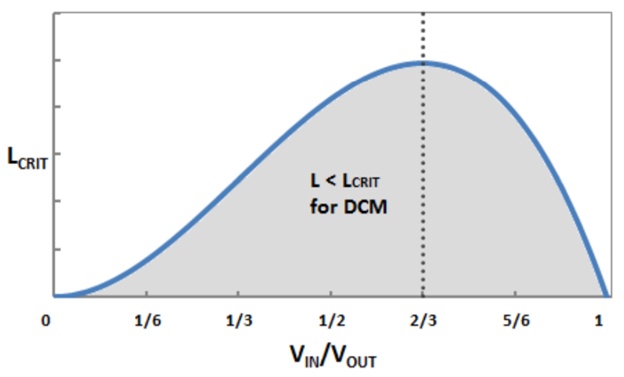

Таким образом, режим DCM будет стабилен, когда индуктивность будет меньше LCRIT, при рабочих Vin и токе Iout. Для DCM преобразователей минимальное время простоя tidle выбирается таким образом, чтобы обеспечить от 3 до 5% времени переключения, как время простоя, но может быть и больше, для обеспечения стабильного напряжения, вплоть до пропуска тактов. Максимальное значение индуктивности Lmax будет рассчитываться исходя из этого времени tidle. Lmax должно быть меньше чем LCRIT, иначе режим DCM будет невозможен.

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 30

Для расчета Lmax, при выбранном tidle, найдем максимально допустимое время включения ключа. В нашем случае tidle примем как 2%, частота 30кГц, следовательно период = 0.000033(3)с.
tidle=0.000033(3)-98% = 6.66*10^-7c.

Я сказал: больше формул!

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 31

Где tdis – время разряда индуктивности.

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 32

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 33

Средний постоянный ток через индуктивность равен постоянному току через преобразователь, следовательно, ton можно выразить так:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 34

тогда

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 35

Таким образом получаем:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 36

Подставляем, получаем 103.187мкГн. Довольно близко к предыдущим расчетам. Результат отличается, потому что расчет калькулятора раньше принимал время простоя как 0%.

Lmax повторяет график Lcrit и так же имеет пик при Vin = 2/3Vout. Чтобы обеспечить минимальное время простоя, Lmax рассчитывается при расчетном напряжении Vin.

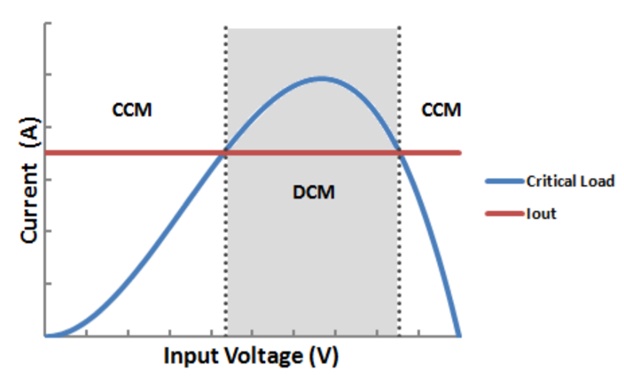

Когда выходной ток Iout преобразователя будет меньше максимального Icrit (при определенном Vin), преобразователь будет работать в режиме DCM.

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 37

Не забываем про Icrit для данной индуктивности:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 38

Приравниваем к нулю и ищем границы входного напряжения:

Boost-преобразователь: DCM vs CCM. Или почему не надо бояться считать самостоятельно - 39

Индуктивность Нижняя граница Vin Верхняя граница Vin Критическая нагрузка Ток через индуктивность ΔIL (D=0.955) Ток через преобразователь
1074мкГн (CCM) 30.17В 195.97В 0.006А 0.267А 1.33А
107.4мкГн (DCM) 8.99В 199.61В 0.06А 2.66А 2.66А

Из таблицы видно, что режим CCM будет стабилен при заданных ранее входных параметрах. А вот расчетный режим DCM достаточно близок к критическим точкам, что вызывает некоторую неопределенность в дальнейшей стабильной работе.

Так какой режим будет оптимальным в нашем случае?

Очевидно, чем ниже ток, тем ниже требования к компонентам преобразователя, но индуктивность становится больше. Большая индуктивность стоит дороже и занимает больше места, что критично для мобильных девайсов и массового производства. С другой стороны меньшая индуктивность требует больше от остальных компонентов, что ведет к относительно большим потерям и снижению эффективности.

Таким образом, нужно найти компромисс для конкретного применения, подбирая коэффициент К и частоту переключения.

В моем случае — это настольный преобразователь, собранный в единственном экземпляре, поэтому я выберу режим работы CCM, так как размеры преобразователя не критичны, а чем меньше ток через компоненты, тем ниже требования к ним. Правда частота переключений в моем случае будет несколько выше, но это уже тема другой статьи.

Заключение

Дают ли справочники и онлайн калькуляторы верные результаты? Определенно да. Являются ли эти результаты оптимальными? Скорее нет.

Таким образом, не разобравшись в принципах работы той или иной схемы и бездумно пользуясь справочниками и калькуляторами вполне можно собирать более-менее рабочие схемы. Но если задача стоит сделать экономично и дешево — без фундаментальных знаний не обойтись. Теперь эти знания есть и у Вас. Расчетов, приведенных в статье вполне достаточно, а с современными средствами решения уравнений, например WolframAlpha, очень легко рассчитать нужные параметры.

Удачи в ваших изобретениях!

P.S.

Выражаю благодарность за поддержку и неоценимую помощь в написании статьи: Радченко Евгению, Боброву Владиславу, Карпенко Станиславу.
