Не помню после просмотра какого видео мне захотелось сравнить скорость работы прозвонки у различных мультиметров, да и не важно это. Суть измерения скорости работы прозвонки - замыкание щупов мультиметра через MOSFET транзистор, затвором которого управляет генератор импульсов. Для повторения эксперимента достаточно любого генератора, который сможет выдавать импульсы определённой частоты и настраиваемой ширины (square wave duty cycle).
Если под рукой нет никакого генератора, то подобные импульсы можно генерировать с помощью микроконтроллера (например популярные платы Arduino). Отсутствие навыков программирования не должно быть помехой, т.к. есть ChatGPT, DeepSeek, и им подобные. Нейронки неплохо пишут простой код если им внятно объяснить что требуется. Умение писать запросы к нейронкам или "prompt engineering" уже стало рутиной и облегчает многие задачи как в своё время навык использования поисковых систем.
С использованием микроконтроллера сделан генератор импульсов в проекте DMM Continuity Tester. Но мне стало любопытно как решить эту задачу без использования микроконтроллера.
Открываю ChatGPT и пишу запрос
опиши схему устройства которое генерирует импульсы длительностью 25 мс и частотой 1 Гц без использования микроконтроллера
Я не буду приводить полный ответ нейросети, т.к. для понимания идеи достаточно первого абзаца и хочется поскрипеть мозгами самостоятельно.
Для генерации импульсов с длительностью 25 мс и частотой 1 Гц (период 1 секунда) без использования микроконтроллера, можно собрать простую схему на таймере 555 в режиме нестабильного мультивибратора, либо использовать комбинацию RC-генератора и моностабильного мультивибратора.
Я решил не возиться и взять два таймера 555 - первый из них будет работать в астабильном режиме и генерировать импульсы частотой 1 Гц которые будут запускать второй таймер 555. Второй таймер будет работать в моностабильном варианте и генерировать импульсы настраиваемой длины.
Расчёт схем для астабильного (ждущий мультивибратр) и моностабильного (мультивибратор) режимов таймера 555 сделал в программе Electrodoc которая нашлась на телефоне. Таймер 555 и схемы на его базе хорошо описаны в посте интегральный таймер NE555 и его применение.
Моностабильный таймер запускается по спаду импульса, поэтому в расчётах астабильного генератора я использовал частоту 1 Гц и скважность 99,9%.
Его выход будет служить триггером для моностабильного генератора с длиной импульса 25 мс
Объединяю обе схемы в одну, но на выход каждого генератора добавил по сопротивлению 10 кОм чтобы они не болтались в воздухе (так рекомендует делать даташит от TI).
Перед тем как собирать схему в "железе" промоделирую её в симуляторе LTspice
В симуляторе схема работает и на выходе второго генератора видны короткие импульсы. Теперь можно собрать схему на макетной плате
При питании 5 В схема потребляет 4,5 мА. Длительность импульса регулируется многооборотным подстроечным резистором номиналом 50 кОм (на схеме это R4).

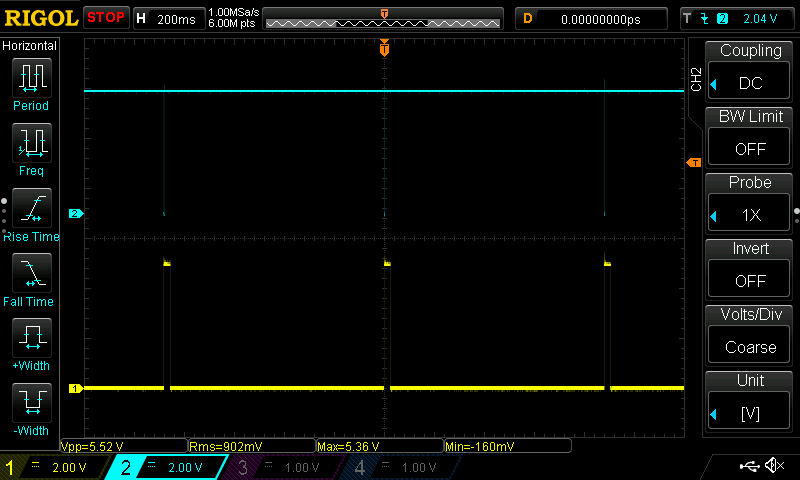

Подключил осциллограф чтобы посмотреть на сигнал и настроить длительность импульса на 25 мс. Синий луч это выход астабильного генератора и по нему синхронизируется осциллограф, жёлтый луч это выход моностабильного генератора на котором видны короткие импульсы.
Тоже самое, но крупным планом
Если под рукой нет осциллографа, то можно использовать однооборотный потенциометр на 50 кОм и сделать градуировку вычислив длительность импульса в программе.
