HP ProLiant DL160 Gen8 – щупаем своими руками

в 8:48, , рубрики: Блог компании «МногоБайт», Железо, сервер, метки: ,

На Хабре уже был обзор HP DL380 G8 в блоге компании HP, однако младшего брата этого сервера, DL160 G8, как-то обошли стороной.

На днях появилась задача отдать клиенту сервер с большим объемом RAM, но с небольшим количеством дисков. Согласно техническому заданию клиента, сервер должен обеспечивать отдачу в Сеть Интернет со скоростью 10-15Гбит/сек.

Обычно мы под такие задачи покупали сервера HP DL180 G6 размером 2U и 25 бэями под HDD/SSD. Но тут задача стала несколько иная, и мы решили попробовать новый HP ProLiant DL160 8-го поколения.

Некоторые полезные детали о HP DL160 G8
  • 24 слота под память DDR-III;
  • поддержка до 384Gb RAM;
  • 8 х 2.5” HDD/SSD;
  • новый контроллер P420 (с 1Gb памяти и BBU);
  • возможность установить дополнительный NIC-модуль (например, с портами 10Гбит/сек) не занимая слот PCIe;
  • Полноразмерный слот PCIe X16.

Подробную информацию о данной модели можно найти на сайте производителя, а я лишь хочу поделиться фотографиями свежего железа, которые могут порадовать ценителей.

Открываем коробку, смотрим… что же привезли? Вот такой вот он DL160 G8! Отличия от DL160 G5 большие. Линейка DL160 все больше тянется в более дорогой линейке DL380. Например, уже есть место под защитную панель, ограничивающую доступ к HDD.

HP ProLiant DL160 Gen8 – щупаем своими руками

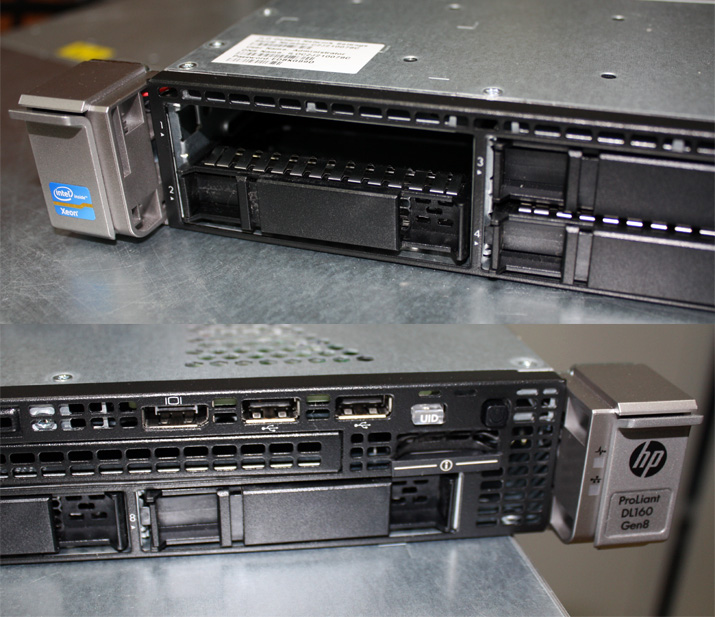

Если заказываете комплектацию без дисков, то готовьтесь, что сервер приедет без одной заглушки. Любителям бездисковых серверов (например, для кластера VMware) придется покупать еще один сервер для разбора на заглушки. На лицевой стороне сервера также есть выход под монитор, 2 порта USB, кнопка питания и кнопка-светодиод многими любимого UID’a.

HP ProLiant DL160 Gen8 – щупаем своими руками

Отдельное внимание стоит уделить дискам. Поменялось многое. Изменились даже заглушки пустых отсеков.

HP ProLiant DL160 Gen8 – щупаем своими руками

Теперь светодиоды вынесены на саму корзинку диска. Сзади появилась дополнительная группа контактов корзинки помимо стандартного разъема питания и SAS. Диски отличаются моделями. Например, купленные нами диски — HP SmartDrive carriers. Как удалось выяснить из документации, в этих дисках (или корзинке?) есть дополнительный микроконтроллер, собирающий телеметрические данные с диска, как черный ящик в самолете, а также проверяющий подлинность диска.

HP ProLiant DL160 Gen8 – щупаем своими руками

Наконец закончили с внешним осмотром и лезем смотреть внутренности. Сервер открывается точно так же как и другие сервера HP. Например, как DL360. Если он закрыт, то ключик-отвертку можно найти сзади сервера.

HP ProLiant DL160 Gen8 – щупаем своими руками

Первое что бросилось мне в глаза – BBU SAS-контроллера размещено перед группой фронтальных вентиляторов, сразу после отсеков для HDD и DVD-привода.

HP ProLiant DL160 Gen8 – щупаем своими руками

Вот он. Решение крайне правильное. У некоторых моделей серверов Intel BBU контроллера размещено в самом жарком непродуваемом месте, что способствует перегреву BBU и его выходу из строя.

HP ProLiant DL160 Gen8 – щупаем своими руками

Вентиляторы не закреплены, а просто сидят в своих ячейках. Вынимаются без инструмента и усилий.

HP ProLiant DL160 Gen8 – щупаем своими руками

Среди всеобщей аккуратности несколько выбиваются из строя небрежно и как-то несколько хаотично уложенные кабели питания вентиляторов.

HP ProLiant DL160 Gen8 – щупаем своими руками

Вот она, красота! 24 слота под модули памяти DDR-III и 2 гнезда для CPU. На прозрачном воздуховоде нанесена нумерация слотов памяти. Разумеется, на крышке сервера со внутренней стороны тоже есть схема размещения модулей памяти, но, согласитесь, так намного удобнее и нагляднее.

HP ProLiant DL160 Gen8 – щупаем своими руками

Как можно было заметить на предыдущей фотографии CPU расположены друг за другом. Это явно не способствует охлаждению процессоров. Но инженеры HP изменили радиаторы. Теперь у радиатора «переднего» CPU меньше площадь поверхности, а у «заднего» процессора «частокол» радиатора куда чаще и, соответственно, площадь поверхности больше.

HP ProLiant DL160 Gen8 – щупаем своими руками

Внутренний low-profile слот PCIe X8 уже занят контроллером HP P420, но при необходимости его можно заменить чем-то другим.

HP ProLiant DL160 Gen8 – щупаем своими руками

Полноразмерный слот PCIe X16 пуст. Мы же установили в него сетевую карту 2 x 10Gbit/sec SFP+. Хотя этот слот можно было бы и не занимать: под сетевой картой виднеется место под установку специальной платы с сетевыми портами. Можно поставить как еще несколько портов 1Гбит/сек, так и 10Гбит/сек.

HP ProLiant DL160 Gen8 – щупаем своими руками

Будем рады, если кому-то эта информация оказалось интересной и еще больше будем рады, если она окажется полезной.

Автор: MnogoByte
