Доброго времени суток.
Много слышал про скоростные качества современных SSD, но купить удалось его только недавно. После нехитрой установки его в мой рабочий ноутбук мне открылись просторы быстрой работы и много радости. Но через некоторое время я понял, что со 128ГБ мне долго не протянуть и всё же придется как то увеличивать дисковое пространство. Интернет подсказал поставить мой бывший HDD в ноутбук вторым носителем, чем я собственно и занялся.

Сразу предупрежу, что пишу подобную статью в первый раз, ошибок постараюсь не делать, но всё же.
Так же вы всё делаете на свой страх и риск.

Собственно начнем.

Нам понадобится:

  1. Отвертки
  2. Канцелярский нож и/или маленькие маникюрные ножницы
  3. Гвозь и молоток/дрель/крестовая отвертка/любой другой предмет для создания отверстий
  4. Паяльник, припой, флюс (не обязательно, но желательно)
  5. Термоклей
  6. Тестер (расскажу как сделать совой если нет)
  7. Термотрубки/изолента/скотч (можно что-то одно)
  8. Интерфейсный кабель SATA
  9. Переходник питания molex-SATA (в магазине скажите «molex-SATA для питания жесткого диска», у нас только так поняли, что принести)
  10. Второй жесткий диск
  11. Ненужный привод для ноутбука с SATA разъемом
  12. Пинцет или тонкие плоскогубцы

Как сделать свой тестер:
Берем маленькую лампочку или спикер с материнской платы если имеется, и припаиваем проводами к батарейке. Если будет контакт, то будет свет/звук.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V
Думаю тут все понятно.

Разбираем ноутбук.
Болтики у него находятся под тремя резиновыми ножками(которые на незасыхающем клее) и на крышке оперативной памяти.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V
Откручиваем все 4 болтика, поддеваем за маленький выступ крышечку и выдергиваем её из корпуса. Далее тянем основную крышку вверх по стрелкам и она с небольшим щелчком отсоединяется от корпуса.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V
Далее видим наш жесткий диск, откручиваем его и все остальные видимые болтики.
В центре около надписи «ODD» есть болтик который держит привод, открутив его с небольшим усилием вынимаем его из корпуса, он в нем держится за счет соединения штекера привода и разъема на материнской плате.

После нужно вынуть внешнюю часть корпуса. Аккуратно, без лишних усилий поддеваем плоской отверткой края корпуса и отщелкиваем. Пластик у корпуса прочный и гибкий, так что ни один из держателей не сломается.

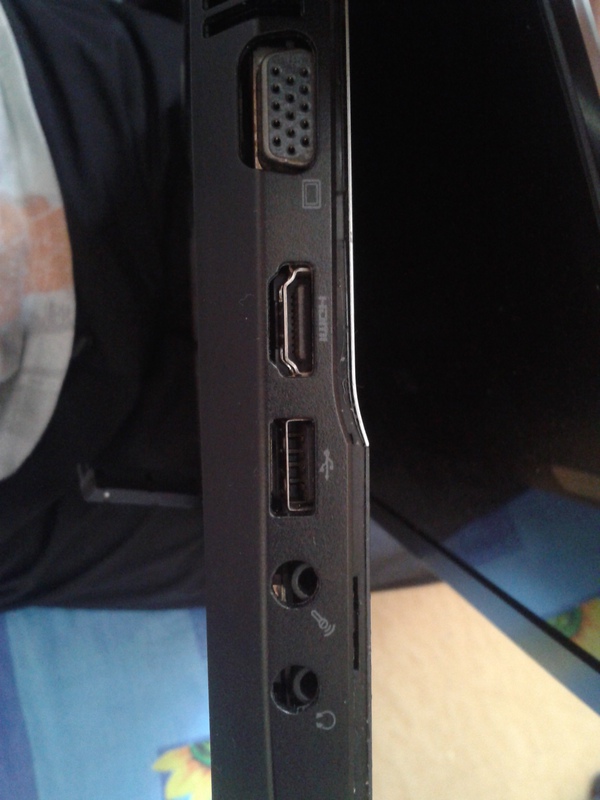

Будьте внимательны когда из корпуса будете высвобождать внешние разъемы. Их лучше обогнуть, а не запихивать внутрь.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

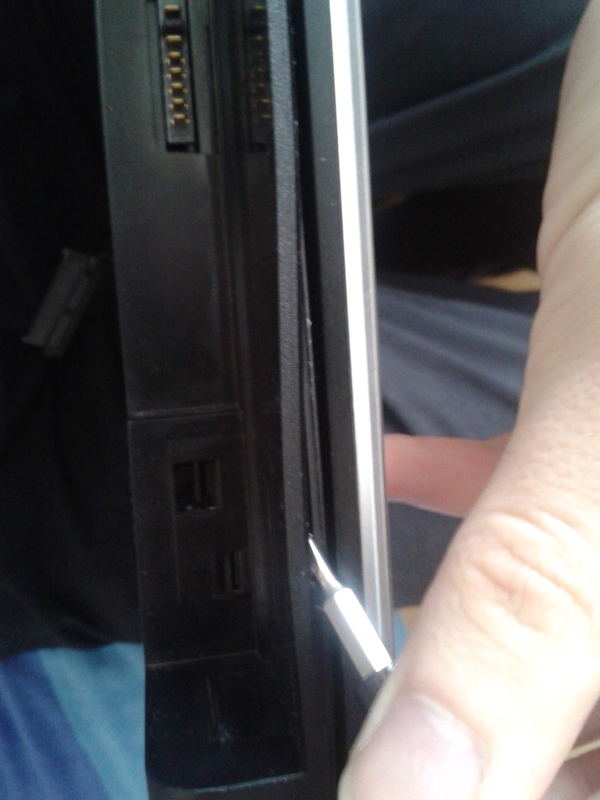

Так же под батарейкой есть 5-6 труднодоступных «защелк». Там легко можно поцарапать монитор если промазать, по этому действуем с трезвой головой.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

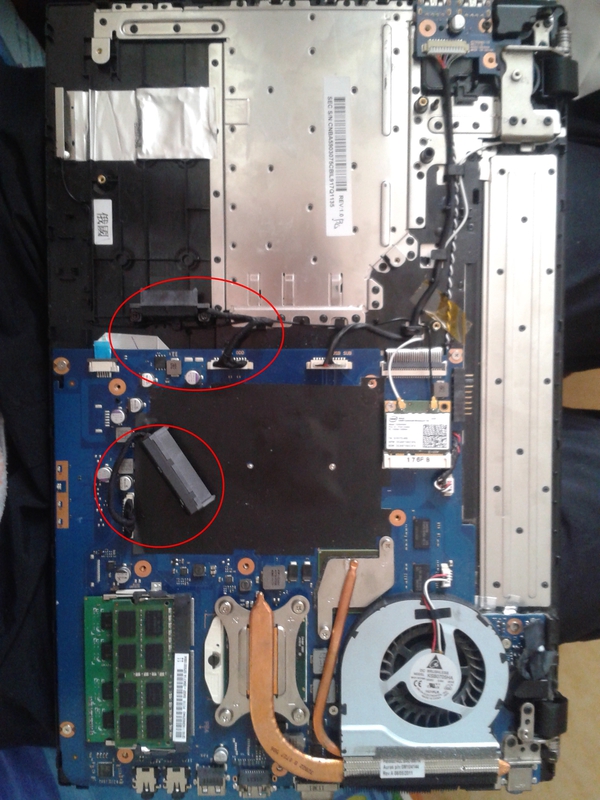

Практически «голый» ноутбук с разъемом для HDD и привода, который мы откручиваем и вынимаем из материнской платы(вынимайте аккуратно вертикально вверх, обратно вставляйте по такому же принципу, если забыли какой стороной вставлять — подсмотрите у разъема для HDD рядом)
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

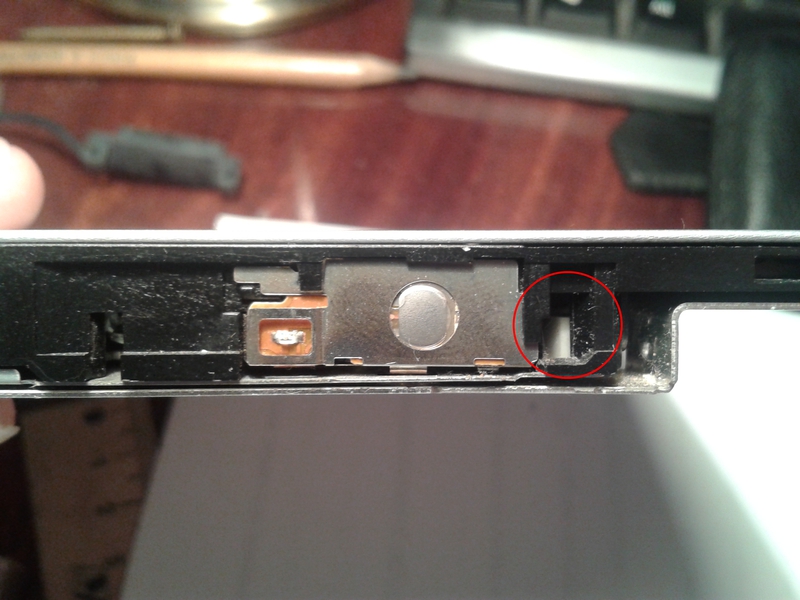

HDD мы будем размещать в корпусе из под ненужного привода, который мне отдали в сервисном центре даром. Выкручиваем все видимые болтики на корпусе, а после нажимаем справа от кнопки в углубление плоской отверткой дабы привод открылся.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

Нам нужна вот эта плата, а точнее сам разъем.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

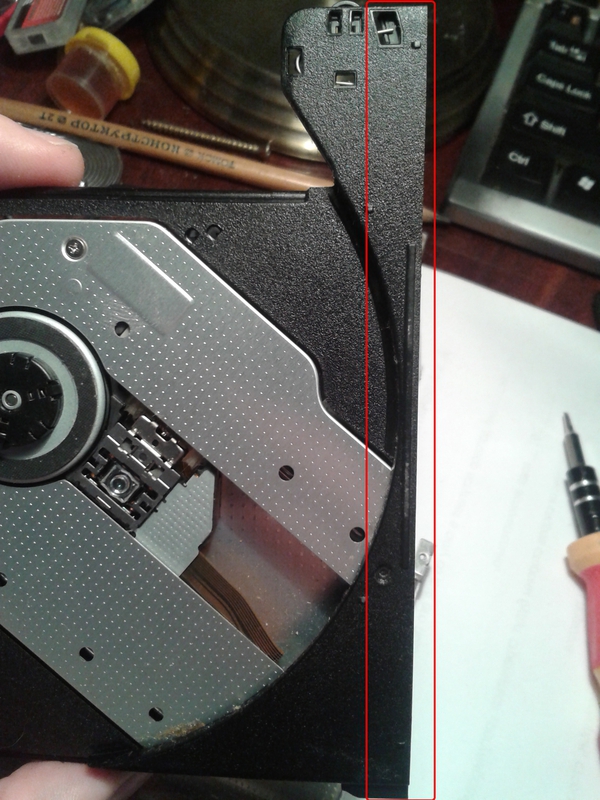

Еще пригодится передняя часть этого самого привода для маскировки нашей деятельности.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

Вынимаем все остальное, счищаем напильником или просто забиваем молотком выступающие части на дне корпуса и приклеиваем термоклеем переднюю часть привода к краю.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V
Далее меряем как будет располагаться наш HDD. Я выбрал такое расположение.
После примерки на дне сделал 4 отверстия под болтики для крепления жесткого диска.

Делаем переходник.

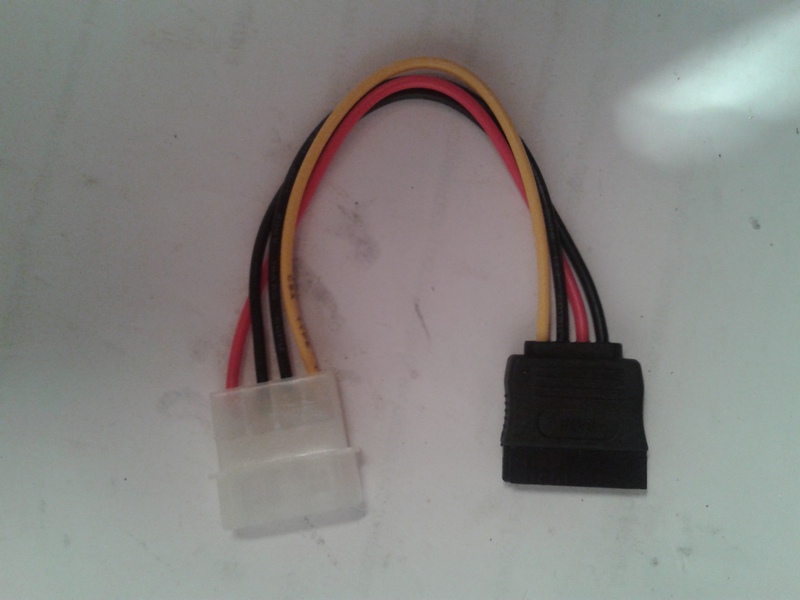

Для питания нам нужен molex-SATA провод
Устанавливаем второй жесткий диск в ноутбук Samsung 300V
Что бы вытащить проводки из molex нужно загнуть внутрь «держатели», которые выглядят так:
Устанавливаем второй жесткий диск в ноутбук Samsung 300V
либо подрезать под корень если лень(всё равно придется отрезать)
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

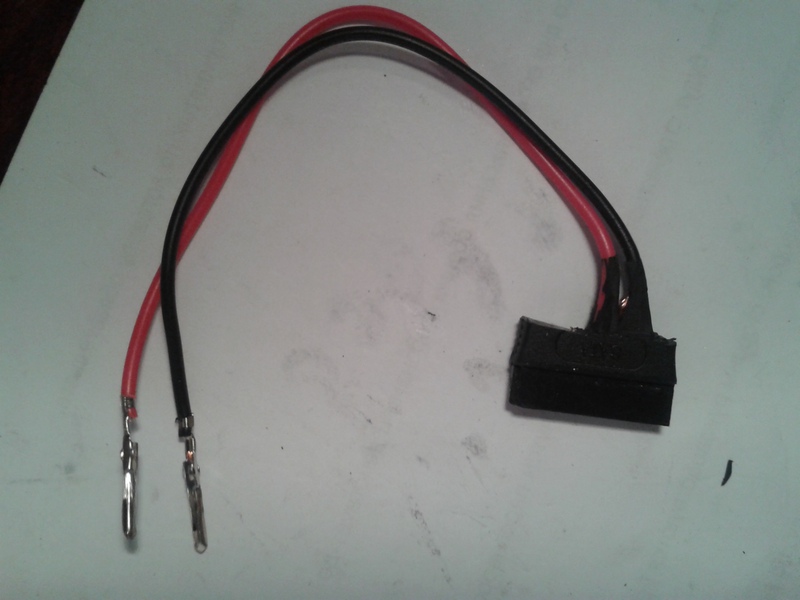

Нам нужно всего 2 провода: красный и любой из черных(т.к. на диске земля с большой вероятностью общая для всех), по желтому идет напряжение +12В, наш диск и без него умеет работать.
Из-за нехватка места в корпусе мне пришлось отрезать половину и аккуратно зачистить провода от внешней изоляции.

Примеряю к корпусу и заливаю термоклеем.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

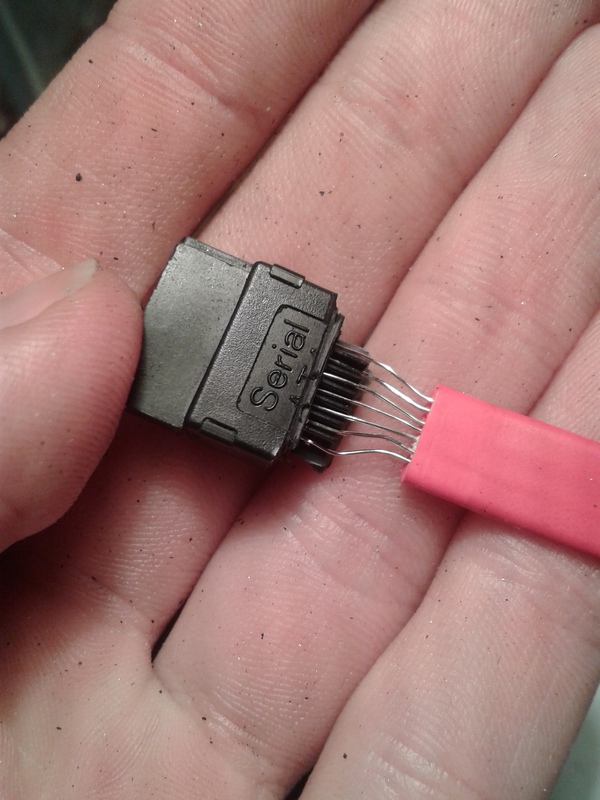

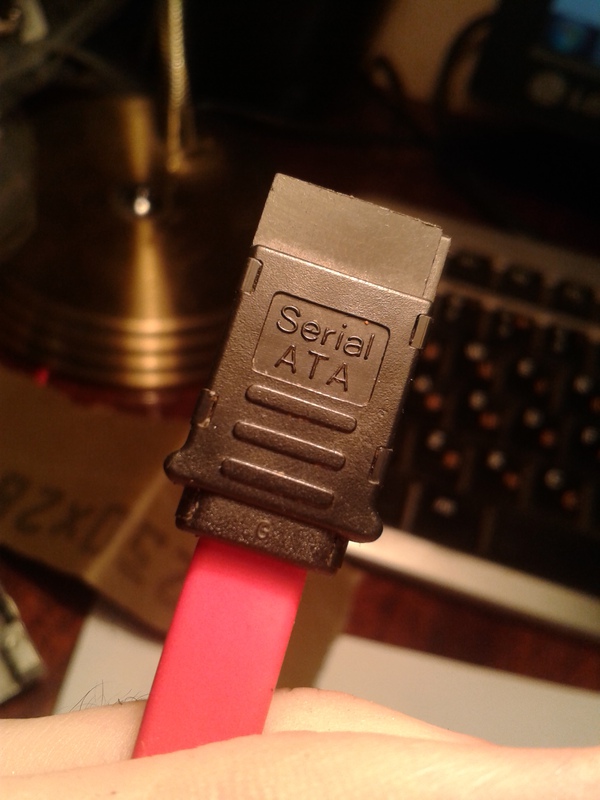

Так же мне пришлось обрезать SATA штекер до нужного размера.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

После примерки загнул и так же залил термоклеем.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

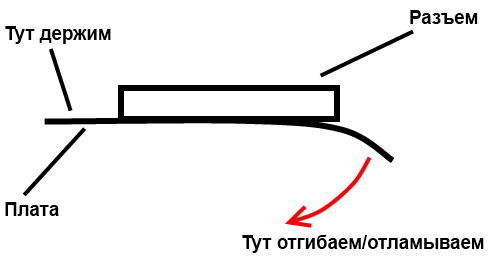

Далее ломаем и вынимаем из платы привода разъем. Я это делал по такому принципу.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

Устанавливаем второй жесткий диск в ноутбук Samsung 300V

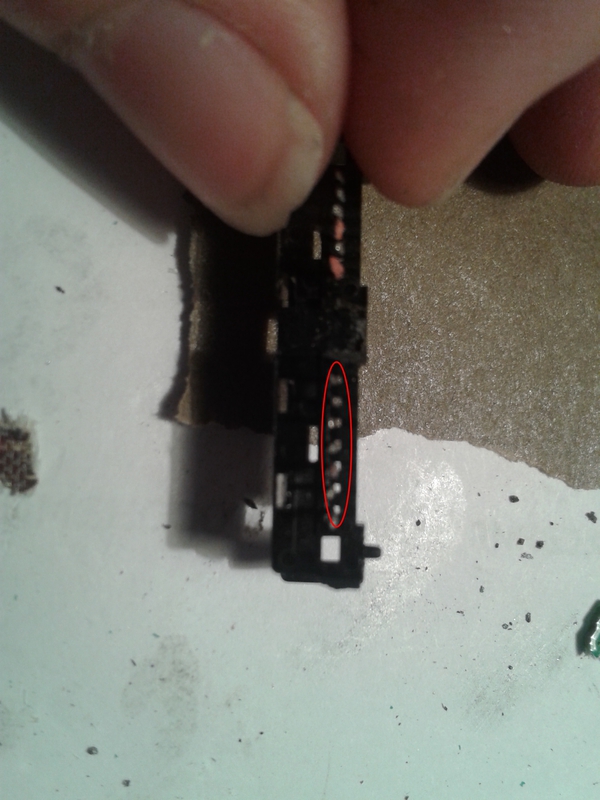

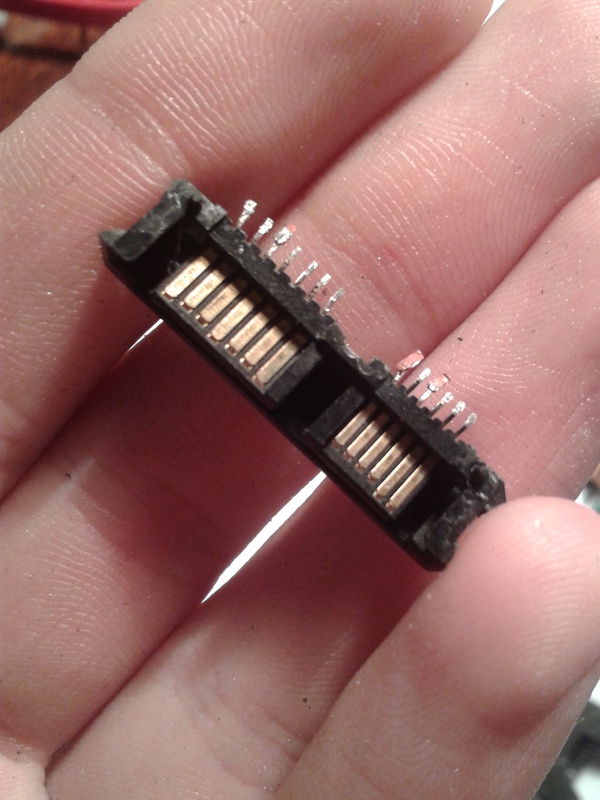

Получаем вот такой вход с 13 контактами. Т.к. паять у меня уже не было сил я соединил провода попроще:
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

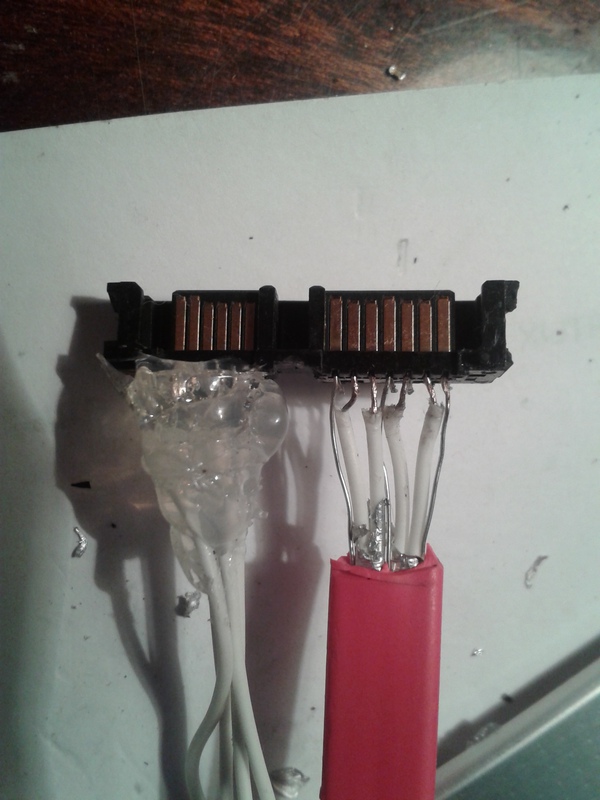

Отогнув с задней части провода я под ними обнаружил полумиллиметровые отверстия в которые я тонкими плоскогубцами аккуратно запихал проводки до того момента, пока они не были видны с внешней стороны. Для надежности залил термоклеем.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

Соединения делаем по следующей схеме:
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

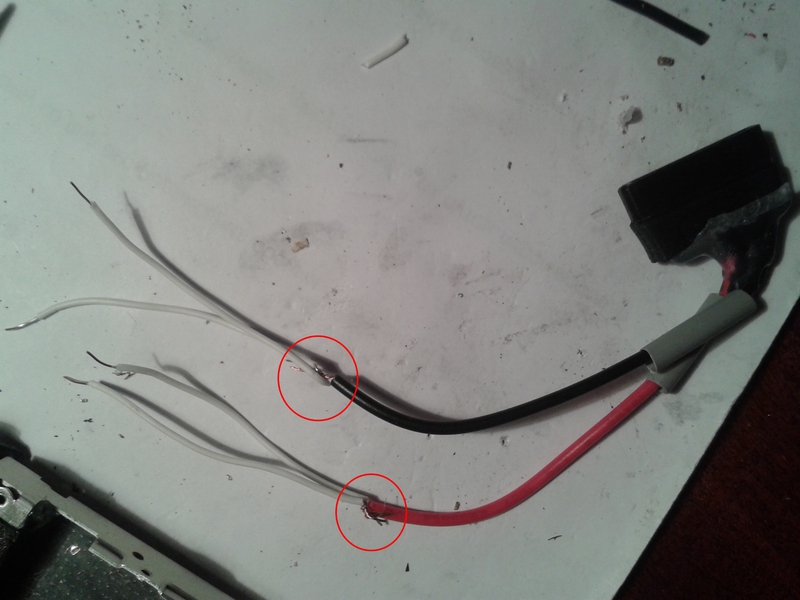

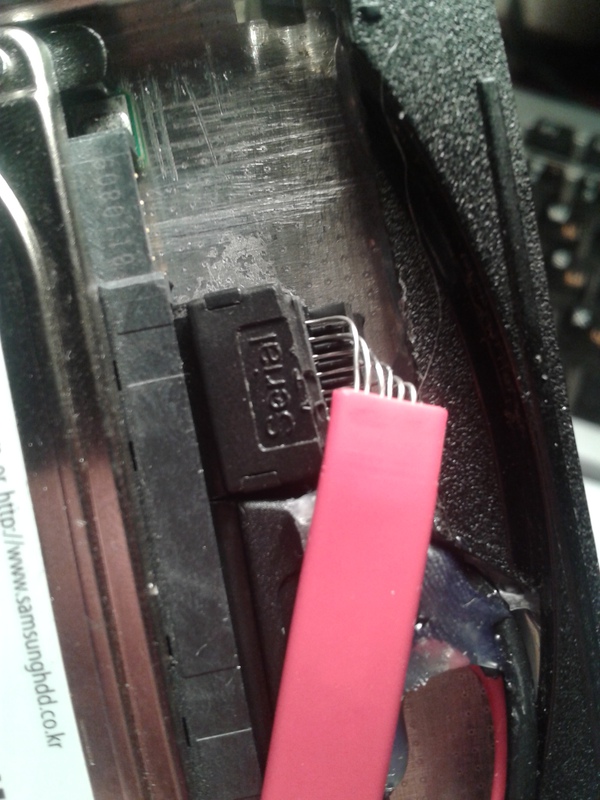

Т.к. провода для питания были внутри «волосками» я их припаял к двум проводам, которые я отрезал от SATA, которые замечательно держатся в отверстиях в разъеме. По схеме выше их туда засовываем и снова термоклей.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

Проверка.

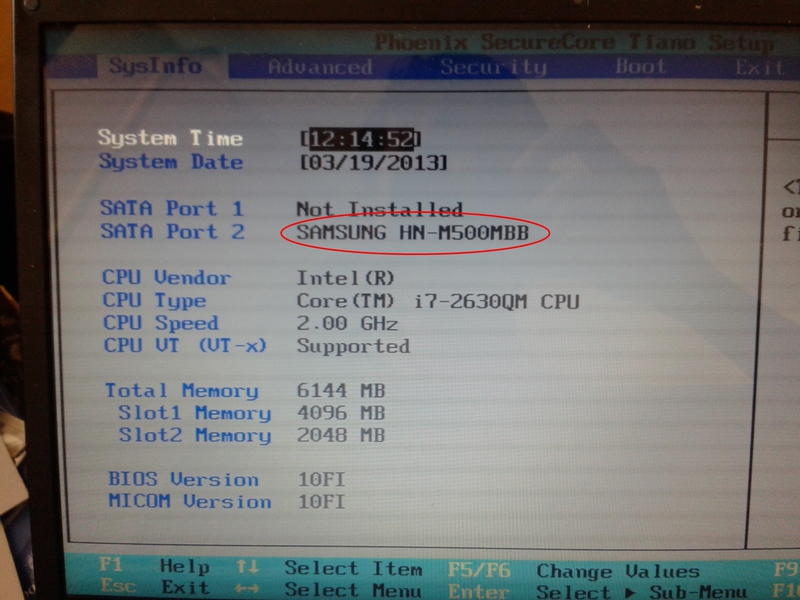

Подключаем, включаем ноутбук, проверяем в BIOS.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V
Всё работает. Приступаем к сборке.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

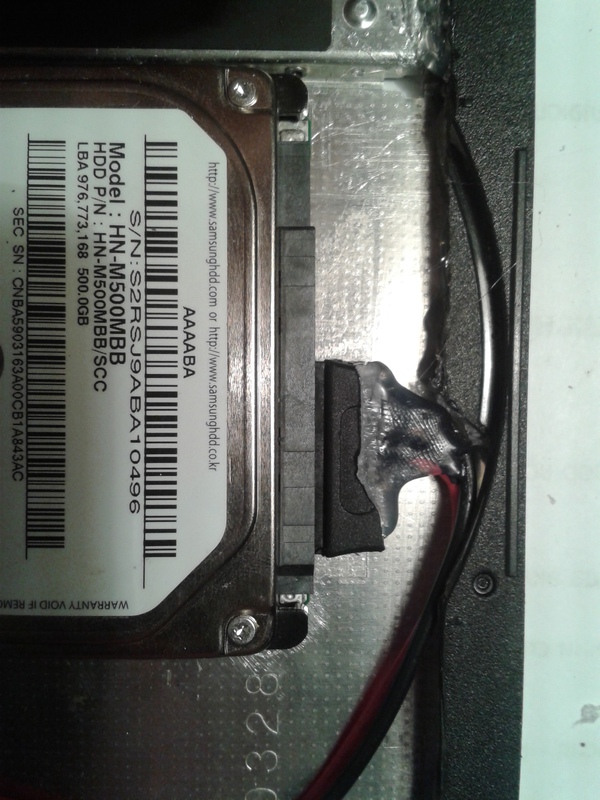

Все помещаем внутрь, HDD прикручиваем болтиками снизу.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V
Из-за нехватки места мне пришлось лишится одного из крепления родного переходника(обведено уже отрезанное место)
Можно было конечно подлиннее сделать переходник, но я просчитался.

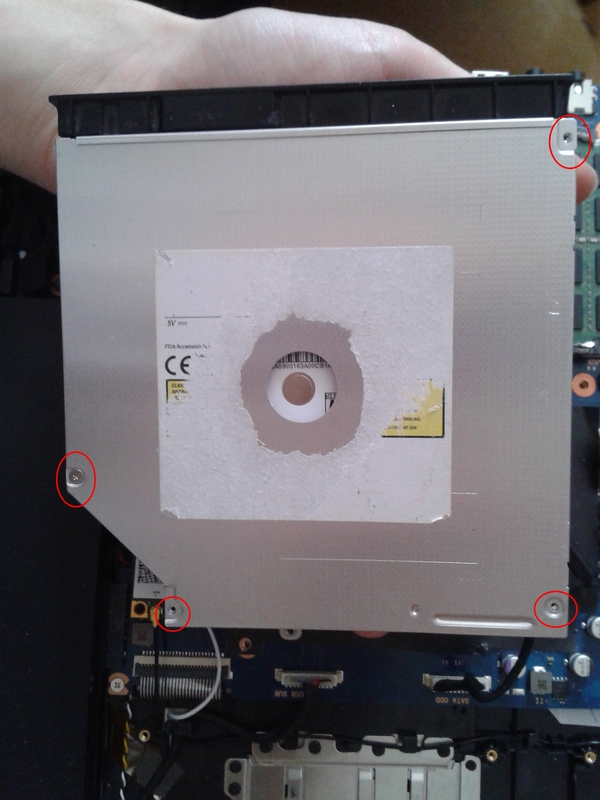

Закрываем крышку привода и закручиваем пару болтиков. Расстояние от HDD до верхней крышки около 3-4мм плюс в ней я обнаружил отверстие, которое освободил от наклейки, лишняя вентиляция не помешает(конечно мало повлияет, но все таки)
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

Защелкиваем оторванную ранее переднюю панель от родного привода для сокрытия нашей деятельности и засовываем коробочку с HDD до упора в во внутрь корпуса, вставляем провод в разъем на материнской плате, после чего защелкиваем корпус и прикручиваем для надежности. Обратите внимание на внешние разъемы, они должны быть внутри корпуса, если они застряли то вставьте в них не глубоко отвертку и потяните вниз, они с характерным щелчком войдут в корпус в нужное им положение.

Устанавливаем второй жесткий диск в ноутбук Samsung 300V

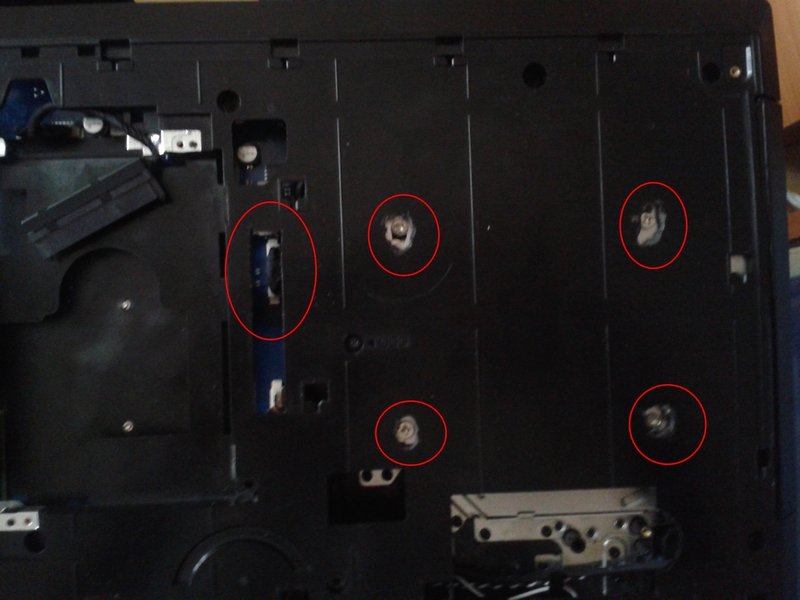

Из-за того, что я прикрутил жесткий диск к корпусу привода болтиками с обычными шляпками, а не с плоскими(которых у меня не было), пришлось делать отверстия в пластике, что бы корпус не был «вздутым», так же пришлось выпилить небольшое отверстие для удобного извлечения провода из материнской платы.

Еще раз проверяем в BIOS и ставим приоритеты загрузки если они поменялись, первым ставим жесткий диск с системой.
Устанавливаем второй жесткий диск в ноутбук Samsung 300V

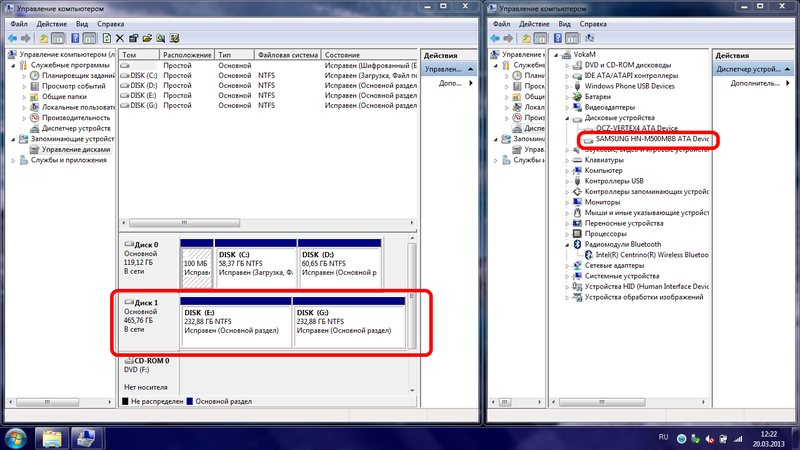

Запускаем систему. ЖД работает.

Устанавливаем второй жесткий диск в ноутбук Samsung 300V

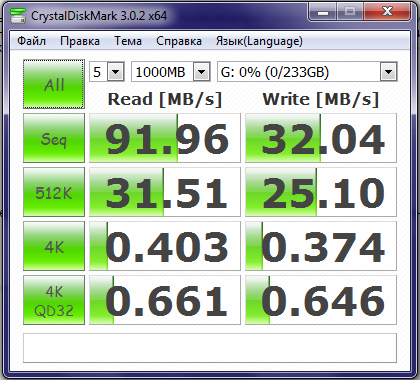

Тест производительности нашего второго жесткого диска, которая меня вполне устраивает.

Спасибо за внимание.
