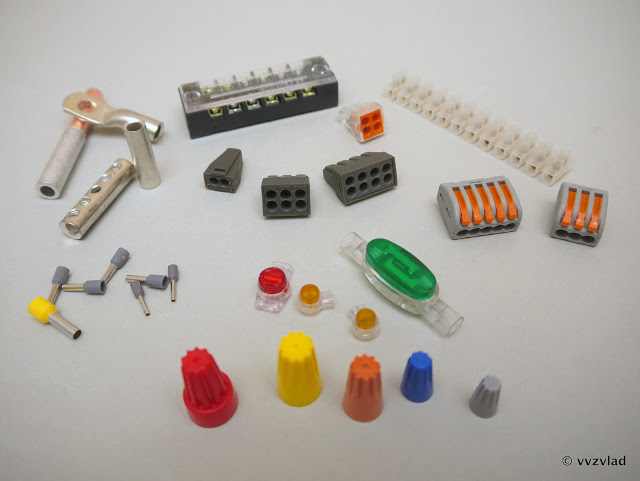

Ну действительно, прекратите. Есть куча прикольных штук для соединения самых разнообразных проводов, а все равно технология «откусить зубами изоляцию, скрутить, замотать изолентой» жива до сих пор.
Прекратите скручивать!

О обычной проводке

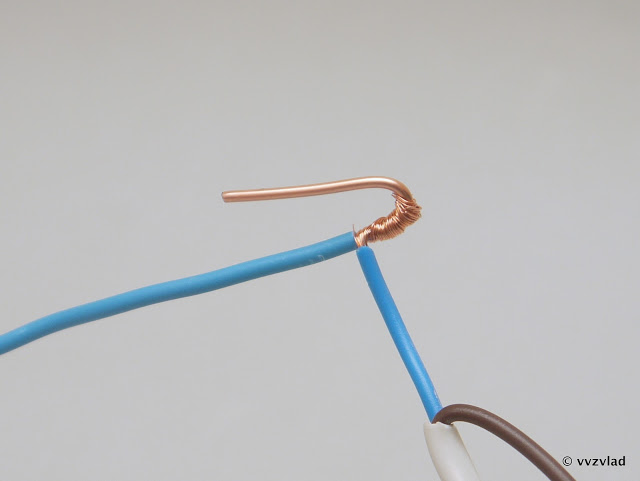

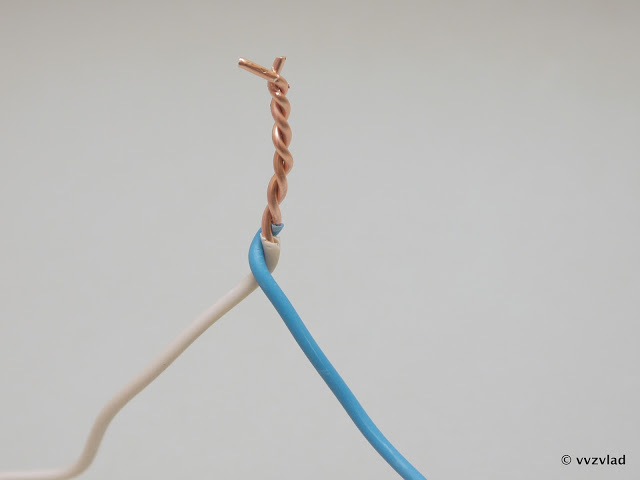

Когда я вижу такое, мне становится неуютно:
Прекратите скручивать!

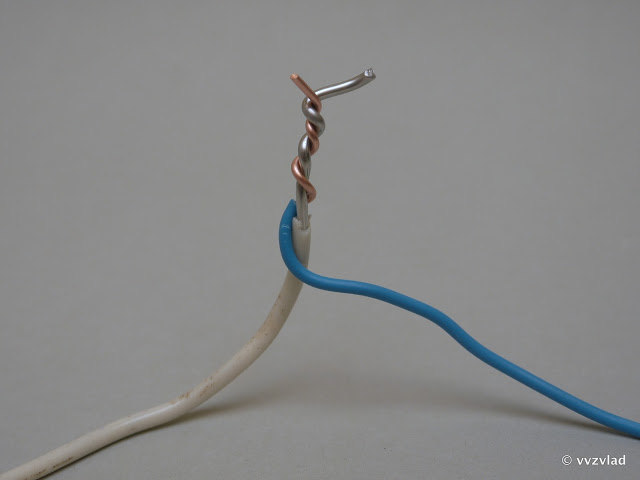

А когда я вижу такое, мне хочется убить автора:
Прекратите скручивать!
Дело в том, что соединять медные и алюминиевые провода скруткой ни в коем случае нельзя.
Причин тому несколько. Основная — это проблема окисления алюминиевого провода в контакте с медным — образуется гальваническая пара, которая медленно но верно разрушает соединение. И тем быстрее, чем бОльший ток через эту скрутку идет.
Конечно, через пару часов такое соединение не развалится, даже если через него включить обогреватель или чайник. Но со временем сопротивление будет медленно увеличиваться, из-за чего скрутка будет греться сильнее и сильнее. А если нагрузка не постоянная, а эпизодическая, то постоянные циклы нагрев-охлаждение будут еще сильнее ухудшать проводимость. Разные материалы при нагреве расширяются по разному, и включение-выключение нагрузки через такую скрутку будет равносильно постоянному дерганью ее туда-сюда. Сами понимаете, ни к чему хорошему это не приведет.
Хорошо если просто нагрев, его как правило можно отследить по характерному запаху горелой изоляции. А вот искрение соединения, особенно рядом с обоями или чем-нибудь легковоспламеняющимся может легко перерасти в пожар.
Какие решения существуют для решения этой проблемы?

Полиэтиленовые клеммники

Вот такая штука:
Прекратите скручивать!
Продается в любом хозяйственном магазине, стоит копейки.

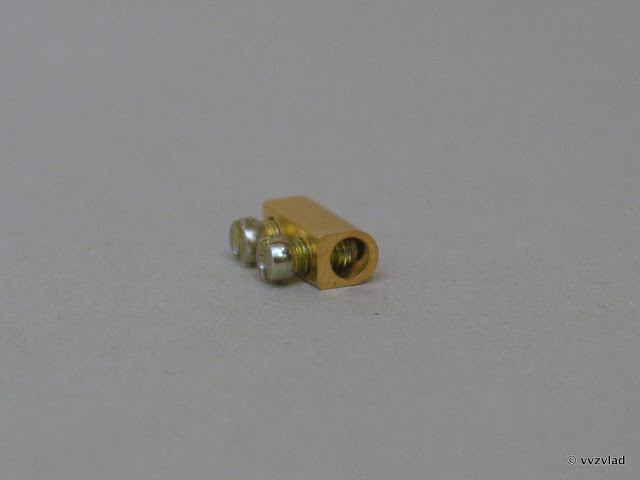

Внутри вот такая латунная гильза с двумя винтами:
Прекратите скручивать!

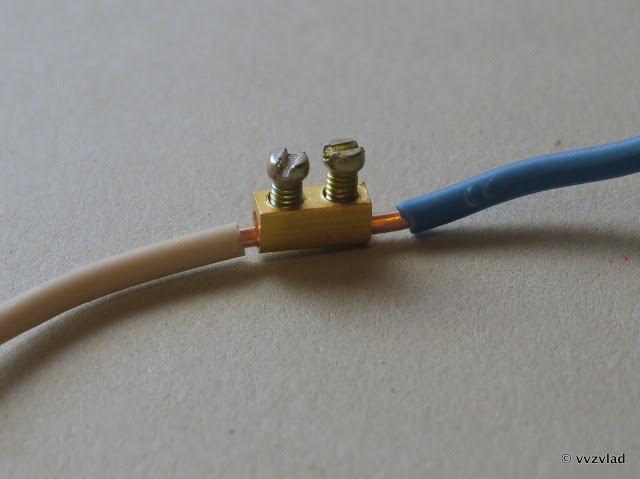

Запихиваем в нее провода, зажимаем винтами:
Прекратите скручивать!

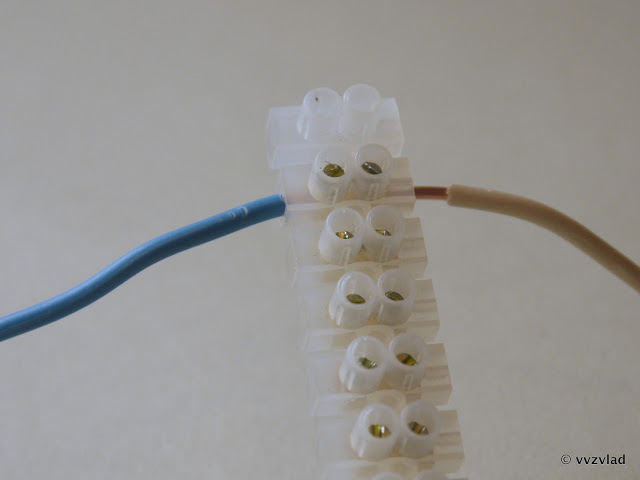

Это я ее специально вытащил для наглядности. Вместе с изоляцией она будет выглядеть вот так:
Прекратите скручивать!
Каждый сегмент можно отрезать. Казалось бы, идеальный вариант. Но есть нюанс (с)
Хотя этих нюансов и недостатков — вагон и маленькая тележка, не ведитесь на простоту.

  • Нельзя зажимать алюминий. Алюминиевая жила обладает текучестью под постоянным давлением, и через некоторое время контакт может легко пропасть или ухудшиться. Чем это чревато — вы знаете, нагревом и пожаром. Строго говоря, ВСЕ винтовые соединения алюминия необходимо раз в год подтягивать. Иначе получится вот так:
    Прекратите скручивать!
    На фото видно, что крайний зажим потерял контакт, начал искрить и греться — в результате расплавил свою оболочку и немного изоляцию провода. Был заменен на такой же, хе-хе.
  • Нельзя зажимать многожильные провода. Там полный комплект того, чего не любит многожильный провод — и вращательное движение, и неровная поверхность винта, и точечное неравномерное давление. Может все нормально быть, особенное если ток маленький, а может не повезти и из провода останется половина жил. Дальше вы знаете.
  • Надо подбирать размер под сечение провода. В слишком маленький диаметр провод не влезет, а в слишком большой неудобно зажимать, хуже контакт и больше свободы — риска что провод выпадет или обломается.
  • Если чуть-чуть сильнее зажать, твердая, но хрупкая латунь легко трескается. Что чревато плохим контактом, и… Ну вы поняли.
  • Не обращайте внимания на таблички с токами при покупке. Они врут. Делите ток на два, а лучше на 3.

Вывод: Вообще желательно не использовать такие клеммники. Если используете, то только с одножильными проводами и для подключение чего-нибудь маленького — лампочка, вентилятор(не промышленный). И никакого алюминия!
Стоимость: от 10 до 50 рублей.

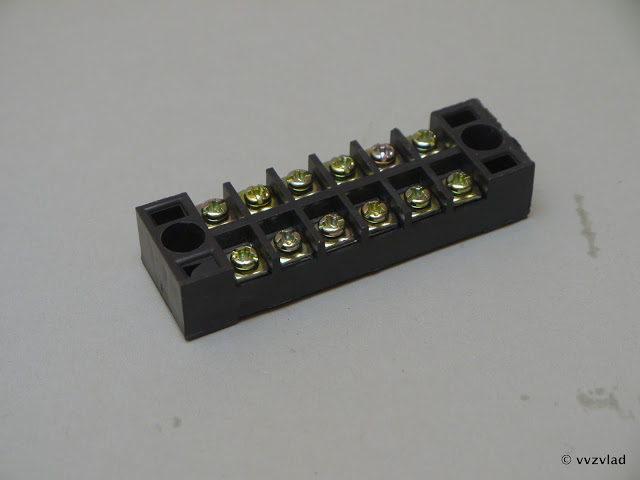

Terminal Blocks серии TB

Прекратите скручивать!
Колодки из твердого черного пластика. Уже лучше.
Имеют съемную крышку:
Прекратите скручивать!
И вот такое внутреннее строение:
Прекратите скручивать!
Откручиваем, засовываем провод, зажимаем.
Прекратите скручивать!
Плюсы — зажимает не винт, а металлическая пластинка. Прижимаем к нижней стальной пластине. К тому же верхняя часть не плоская, а с характерной поверхностью, которая увеличиваем поверхность прижима:
Прекратите скручивать!.
За счет этого можно зажимать многожильные и алюминиевые провода. Алюминиевые, правда, желательно хоть иногда проверять на предмет ослабления прижима. Сами колодки я видел на токи 25А и 40А.
Неудобство — не режется и не делится, либо покупать кучу мелких(я не видел меньше 6 штук), либо даже на два провода ставить одну большую.
Стоимость: от 30 до 80 рублей.

Самозажимные клеммы(WAGO или REXANT серии 773 и их копии)

Или их еще называют экспресс-клеммы. Вот такие:
Прекратите скручивать!
Очень удобные штуки. Зачистил провод, сунул внутрь до конца, готово:
Прекратите скручивать!

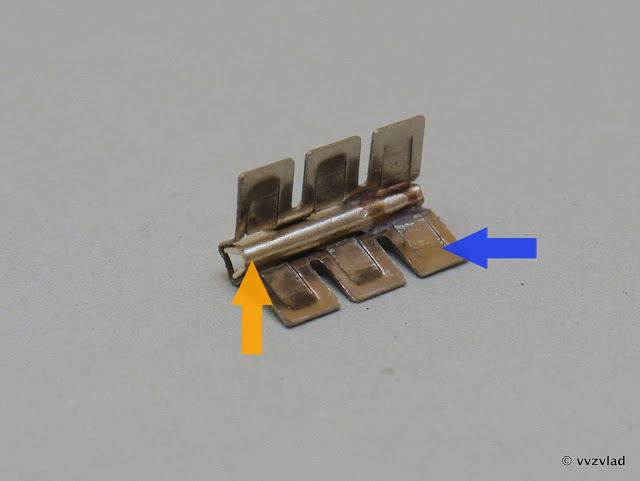

Внутри там прижимная пластинка(синяя стрелка) и маленькая шинка(оранжевая) из луженой меди:
Прекратите скручивать!

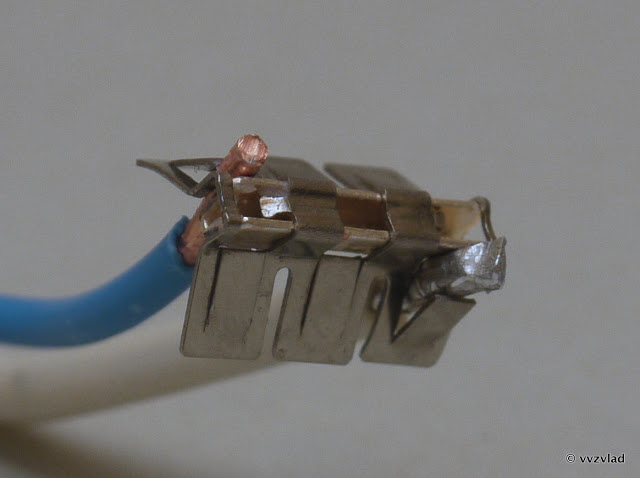

Когда в нее запихивают провода, происходит вот что:
Прекратите скручивать!
Пластинка прижимает провод к шинке, сохраняя давление все время. А конструкция прижимающей части на дает проводу выпасть. Его и вытащить-то с трудом можно. Вообще они одноразовые, но если очень хочется, то аккуратно вращая провод вокруг своей оси его можно вытащить.
Прекратите скручивать!
Так как медный контакт луженый, в такую клемму можно вставлять алюминиевый провод не боясь проблем. Заодно, постоянное давление не даст алюминиевому проводу выпасть.
А в черных клеммах есть паста, которая на корню пресекает все попытки окисления, вот тут можно видеть, белая масса на контакте:
Прекратите скручивать!
Такие же клеммы, но прозрачные:
Прекратите скручивать!
Они обычно лишены пасты. В магазине утверждали, что ими можно зажимать только медные проводники, но отличий в внутренней конструкции не обнаружено, и я склонен думать что это ошибка, и они отличаются только наличием пасты.
Пластик — негорючий, при повышении температуры плавится, не выделяя вредных веществ в воздух.
Рассчитаны на 25 А, а это примерно 4 КВт. Для бытовых розеток хватит за глаза. А вот тест в котором они держали 50А и даже не плавились. Ну это в идеальных условиях — на воздухе, охлаждение было хорошее.
Стоимость: от 2 до 6 рублей, в зависимости от количества контактов

Клеммы WAGO серии 222 с рычажками. Видел только ваговские, другие не производят.

Для особо сложных случаев, когда есть несколько типов проводов, разной толщины, алюминиевые, медные и тд.
Прекратите скручивать!
Поднимаем рычажок:
Прекратите скручивать!
Запихиваем провода, опускаем рычажок:
Прекратите скручивать!
Если надо — можно поднять рычаг, вытащить провод, вставить другой. И так много-много раз. Отличная вещь для тех цепей, разводка которых может поменяться кучу раз.
Едят все подряд. Ток — до 32А. Внутри — пластина, которая прижимает к общей шине связана с рычажком.
Прекратите скручивать!
Хитрая конструкция, в общем.
Прекратите скручивать!
Шинка — облуженная медная, как обычно:
Прекратите скручивать!
Стоимость: от 5 до 15 рублей.

Скотч-локи, ScotchLok, электрический соединитель с врезным контактом.

Это для слаботочки(сеть, телефоны, светодиодные светильники, и т.д.).
Прекратите скручивать!
Смысл простой — в такую штуку запихиваются несколько проводов:
Прекратите скручивать!
После чего она защелкивается пассатижами или любым давящим инструментом. Нет, есть конечно специальный инструмент, но я не вижу в нем смысла — он представляет собой маленькие пассатижи с плоскими губками.

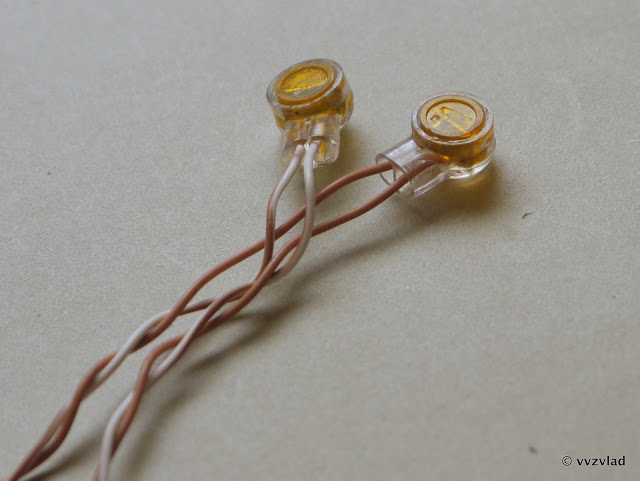

Особенно их любят монтажники СКС и сетей, за простоту, дешевость, водонепроницаемость, и отсутсвие необходимости снятия изоляции.
Прекратите скручивать!

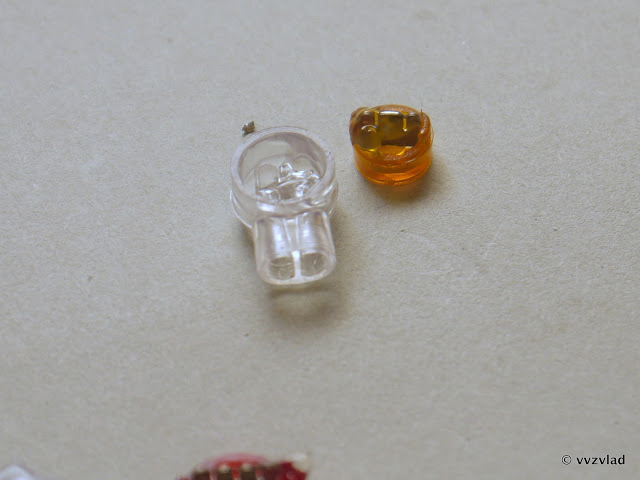

Внутри — гидрофобный гель, защищающий от коррозии, влаги, окисления и т.д. И пластина с режуще-зажимающей поверхностью:
Прекратите скручивать!
Или две пластины:
Прекратите скручивать!

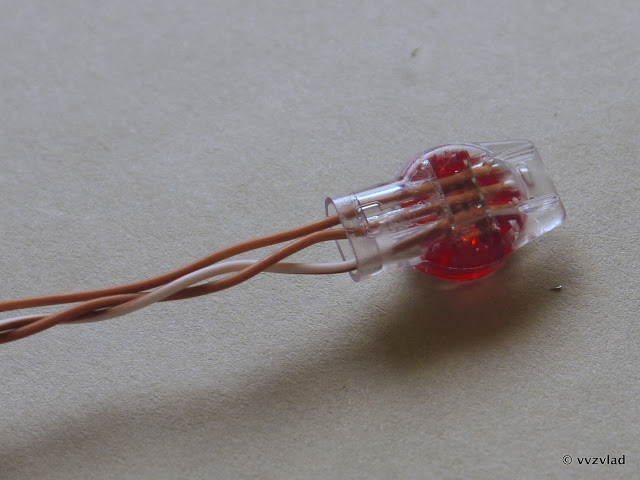

Вот тут видно, что происходит с кабелем после заделки:
Прекратите скручивать!
Ножи прорезают изоляцию, и крепко прижимаются к проводу. Еще есть версия для двух кабелей сразу, да и пластины чуть толще — вполне подойдет для освещения:
Прекратите скручивать!
Само-собой они одноразовые и необслуживаемые. Надо заменить — откусывается кусок кабеля с ними, и ставится новый.
Стоимость: от 1 до 4.

Для больших токов

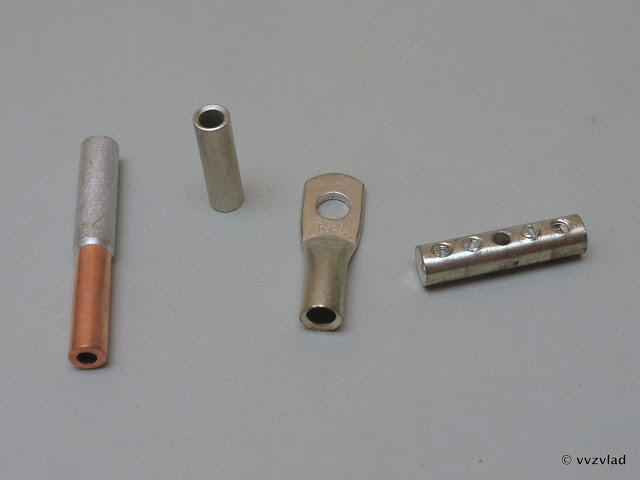

Для таких случаев существую гильзы:
Прекратите скручивать!
Вверху — гильза-соединитель алюминиевого и медного кабеля, внизу — универсальная медная облуженная:
Прекратите скручивать!
Внутрь засовывается провод(или несколько), гильза обжимается специальным инструментом. К сожалению, какой-то нехороший человек упер мои клещи, поэтому я их не покажу. Вот в гугле картинку нашел:
Прекратите скручивать!
А вот так выглядит обжатая гильза:
Прекратите скручивать!
Огромный плюс в том, что при правильном выборе размера и правильной обжимке сопротивление не уменьшается по сравнению с обычным проводом. И необслуживаемое, что иногда важно. Это значит, что его можно замуровывать(после нормальной изоляции, конечно) в стену, закапывать в землю(позаботившись о гидроизоляции) и тд.
Гильзы с плоским концом и отверстием применяются в основном при заземлении, когда провод необходимо соединить с корпусом:
Прекратите скручивать!
Гильзы с винтовым прижимом — когда надо зажать провод без инструмента.
Прекратите скручивать!
Токи — аналогичные токам для того сечения медного провода, который совпадает с внутренним диаметром гильзы.
Стоимость: от 10 рублей за гильзу, от 1000 за обжимку.

О многожильных проводах

А еще бывает ситуация, когда надо одножильный провод соединить с многожильным:
Прекратите скручивать!
Нет, вообще можно облудить и зажимать уже как моножилу. Но Есть вариант проще:

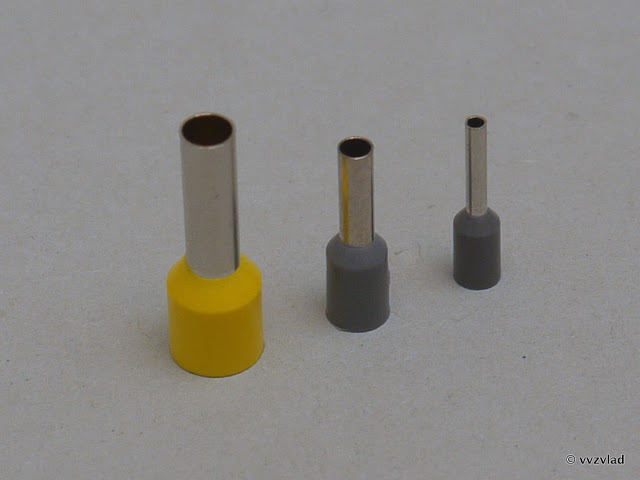

Прекратите скручивать!
Называются НШВИ — Наконечник Штыревой Втулочный Изолированный. Смысл простой:
Прекратите скручивать!
Подбираем его диаметр под сечение провода, легонько закручиваем, чтоб не пушился, надеваем наконечник и опрессовываем по всей длине(ну хотя бы раза 3-4). Все, теперь этот провод можно зажимать в какие угодно соединения, не боясь что жилы отломаются, нарушится контакт или что-то еще. Важно правильно выбирать диаметр наконечника в зависисимости от провода, иначе и контакт будет хуже, и выскользнуть провод может.
Прекратите скручивать!
Их можно зажимать хоть молотком с отверткой, или пассатижами, но лучше специальным инструментом, благо стоит он не очень дорого — от 500 рублей до 2000. Лучше, конечно, не брать китайский нонейм, а взять на 30-40% дороже минимальной цены.
Я используют вот такой:
Прекратите скручивать!

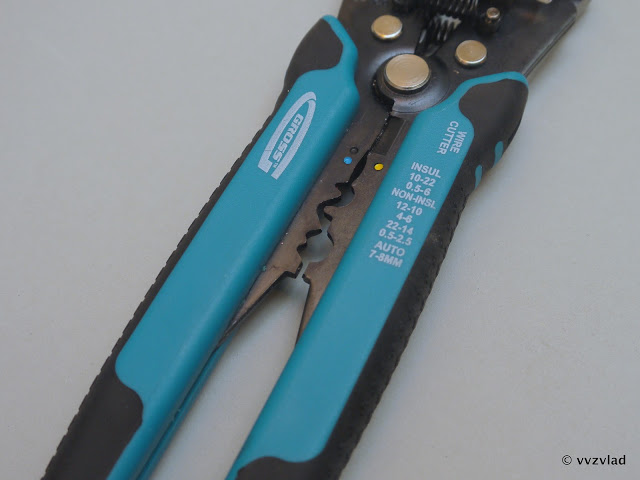

Комбинация зачищалки проводов:
Прекратите скручивать!
И обжимки:
Прекратите скручивать!
