Сбалансированные двоичные деревья поиска: реализация на Julia

в 20:14, , рубрики: Julia, авл-дерево, Алгоритмы, двоичные деревья поиска

Сбалансированные двоичные деревья поиска: реализация на Julia - 1
Иллюстрация из работы Г.М. Адельсон-Вельского и Е.М. Ландиса 1962 года

Деревья поиска — это структуры данных для упорядоченного хранения и простого поиска элементов. Широко применяются двоичные деревья поиска, в которых у каждого узла есть только два потомка. В этой статье рассмотрим два метода организации двоичных деревьев поиска: алгоритм Адельсон-Вельского и Ландиса (АВЛ-деревья) и ослабленные АВЛ-деревья (WAVL-деревья).

Начнём с определений. Двоичное дерево состоит из узлов, каждый узел хранит запись в виде пар ключ-значение (либо, в простом случае, только значений) и имеет не более двух потомков. Узлы-потомки различаются на правый и левый, причём выполняется условие на упорядоченность ключей: ключ левого потомка не больше, а правого — не меньше, чем ключ родительского узла. Дополнительно в узлах может храниться (и обычно хранится) служебная информация — например, ссылка на родительский узел или другие данные. Специальными случаями являются корневой узел, с которого происходит вход в дерево, и пустой узел, который не хранит никакой информации. Узлы, у которых оба потомка пустые, называются листьями дерева. Узел со всеми потомками образует поддерево. Таким образом, каждый узел либо является корнем какого-то поддерева, либо листом.
Это определение позволяет построить простейшую структуру для хранения узлов и самого дерева. Будем считать, что пустой узел имеет специальное значение nothing типа Nothing. Тогда в узле достаточно хранить ссылки на правого и левого потомка и на родителя. Структура для хранения дерева содержит только ссылку на корневой узел.

# K - тип ключей
# V - тип хранимых значений
mutable struct BSTNode{K, V}
    key::K
    value::V
    left::Union{Nothing, BSTNode{K,V}}
    right::Union{Nothing, BSTNode{K,V}}
    parent::BSTNode{K,V}
end

mutable struct BST{K, V}
    root::BSTNode{K,V}
end

В этом случае возникает вопрос, каким образом представить пустое дерево. Воспользуемся для этого подходом из книги "Алгоритмы: построение и анализ" и вставим в качестве точки входа в дерево не корень, а фиктивный узел, который будет своим собственным родителем. Для создания такого узла нужно добавить в описание структуры BSTNode конструкторы:

mutable struct BSTNode{K, V}
    key::K
    value::V
    left::Union{Nothing, BSTNode{K,V}}
    right::Union{Nothing, BSTNode{K,V}}
    parent::BSTNode{K,V}
    # пустой конструктор
    function BSTNode{K,V}() where {K,V}
        node = new{K,V}()
        node.parent = node
        node.left = node.right = nothing
        return node
    end
    # конструктор с парой ключ-значение
    function BSTNode{K,V}(key, value) where {K, V}
        node = new{K,V}()
        node.parent = node
        node.left = node.right = nothing
        node.key, node.value = key, value
        return node
    end
end

BSTNode() = BSTNode{Any, Any}()

# Теперь структуру можно сделать неизменяемой!
struct BST{K, V}
    entry::BSTNode{K,V}
    BST{K,V}() where {K,V} = new{K,V}(BSTNode{K,V}())
end

BST() = BST{Any, Any}()

Base.isempty(bst::BST) = bst.entry.left == nothing

В этом случае структуру BST можно сделать неизменяемой, т.к. ссылку на точку входа менять уже не потребуется. Далее будем считать, что корневой узел дерева является сразу и правым, и левым потомком входного узла.
Главная операция, для которой нужны деревья поиска — это, естественно, поиск элементов. Поскольку ключ левого потомка не больше, а правого — не меньше родительского ключа, процедура поиска элемента пишется очень просто: начиная с корня дерева, сравниваем входной ключ с ключом текущего узла; если ключи совпали — возвращаем значение, в противном случае переходим к левому или правому поддереву, в зависимости от порядка ключей. Если при этом дошли до пустого узла — ключа в дереве нет, бросаем исключение.

# Перегрузка функции Base.getindex() позволяет в дальнейшем
# обращаться к элементу через синтаксис tree[key]
function Base.getindex(bst::BST{K,V}, key) where {K,V}
    key = convert(K, key)
    node = bst.entry.left
    while node != nothing
        key == node.key && return node.value
        node = (key < node.key ? node.left : node.right)
    end
    throw(KeyError(key))
end

Поиск элемента по ключу, очевидно, занимает время O(h), где h — высота дерева, т.е. максимальное расстояние от корня до листа. Как легко посчитать, двоичное дерево высоты h может как максимум содержать 2h+1-1 узлов, если оно плотно заполнено, т.е. все узлы, кроме, может быть, самого крайнего слоя, имеют обоих потомков. К тому же понятно, что любую наперёд заданную последовательность ключей можно привести к такому плотному дереву. Это даёт весьма оптимистичную асимптотику поиска элемента в дереве при его оптимальном построении за время O(log2N), где N — число элементов.
Естественно, алгоритм добавления элемента в дерево поиска нужно строить таким образом, чтобы условие на порядок ключей выполнялся. Напишем наивную реализацию вставки элемента по ключу:

# Перегрузка функции Base.setindex!() позволяет в дальнейшем
# добавлять или менять элементы через синтаксис tree[key] = value
function Base.setindex!(bst::BST{K,V}, val::SV, key::SK) where {K, V}
    key, value = convert(K, key), convert(V, val)
    parent = bst.entry.left
    # отдельный случай - вставка в пустое дерево
    if parent == nothing
        newnode.parent = bst.entry
        bst.entry.left = bst.entry.right = newnode
        return val
    end

    key_found = false
    while !key_found
        if key < parent.key
            if parent.left == nothing
                parent.left = BSTNode{K,V}(key, value)
                parent.left.parent = parent
                key_found = true
            else
                parent = parent.left
            end
        elseif key > parent.key
            if parent.right == nothing
                parent.right = BSTNode{K,V}(key, value)
                newnode.parent = parent
                key_found = true
            else
                parent = parent.right
            end
        else
            key_found = true
            parent.value = value
        end
    end
    return val
end

К сожалению, наивное построение дерева даст нужную структуру только на случайных входных данных, а в реальности они часто довольно сильно структурированы. В наихудшем случае, если поступающие ключи строго упорядочены (хоть по возрастанию, хоть по убыванию), наивное построение дерева будет отправлять новые элементы всё время в одну сторону, собирая, по сути, линейный список. Как нетрудно догадаться, что вставка элементов, что поиск будут при такой структуре происходить за время O(N), что сводит на нет все усилия по построению сложной структуры данных.
Вывод: дерево поиска при построении нужно балансировать, т.е. выравнивать высоту правого и левого поддерева у каждого узла. К балансировке есть несколько подходов. Простейший — задать некоторое число операций вставки или удаления, после которого будет производиться перебалансировка дерева. В таком случае дерево будет перед балансировкой будет в довольно "запущенном" состоянии, из-за чего балансировка будет занимать время порядка O(N) в худшем случае, зато последующие операции до некоторого порога вставок/удалений будут выполняться за логарифмическое время. Другой же вариант — строить алгоритмы вставки и удаления сразу так, чтобы дерево постоянно оставалось сбалансированным, что даёт для любой операции гарантированную временную сложность O(log2N).
В связи с тем, что есть алгоритмы, в которых дереву позволяют "разбалтываться", но после этого довольно долго операции можно проводить за логарифмическое время, прежде чем придётся долго приводить дерево обратно в сбалансированное состояние, различают гарантированное и амортизированное время вставки/удаления элемента. Для некоторых реализаций операций с двоичными деревьями поиска сложность вставки и удаления O(log2N) является гарантированной, для некоторых — амортизированной, с ухудшением до O(N).

Алгоритм Адельсон-Вельского и Ландиса (АВЛ)

Первая реализация самобалансирующегося двоичного дерева поиска была предложена в 1962 году Адельсоном-Вельским и Ландисом. В современной литературе по начальным буквам фамилий эта структура называется АВЛ-деревья. Структура описывается следующими свойствами:

  1. Упорядоченность: для любого узла ключ в вершине левого поддерева меньше, а в вершине правого поддерева — больше, чем ключ самого узла (если потомки не являются пустыми узлами).
  2. Возрастание высоты: высота родительского узла на единицу больше максимальной высоты его потомков. Высота пустых узлов может считаться равной нулю.
  3. АВЛ-сбалансированность: для любого узла высоты правого и левого поддерева отличаются не больше чем на 1.

Из этих свойств следует, что высота всего дерева составляет O(log2N), где N — число хранимых в дереве записей, а значит, поиск записи происходит за логарифмическое время. Чтобы условие АВЛ-сбалансированности сохранялось после каждой вставки, каждая вставка сопровождается операцией балансировки. Для эффективного осуществления этой операции в каждом узле нужно хранить служебную информацию. Для простоты, пусть там просто хранится высота узла.

mutable struct AVLNode{K,V}
    # надеемся, что высота дерева не будет больше 255
    # (не больше 10^38 записей)
    height::UInt8
    key::K
    value::V
    left::Union{Nothing, AVLNode{K,V}}
    right::Union{Nothing, AVLNode{K,V}}
    parent::AVLNode{K,V}
    # пустой конструктор
    function AVLNode{K,V}() where {K,V}
        node = new{K,V}()
        node.height = 1
        node.parent = node
        node.left = node.right = nothing
        return node
    end
    # конструктор с парой ключ-значение
    function AVLNode{K,V}(key::SK, value::SV) where {K, V, SK<:K, SV<:V}
        node = new{K,V}()
        node.height = 1
        node.parent = node
        node.left = node.right = nothing
        node.key, node.value = key, value
        return node
    end
end

avlheight(node::Union{Nothing,AVLNode}) = node == nothing ? 0 : Int(node.height)

Вставка записи

Базовая вставка делается по стандартному алгоритму — спускаемся по дереву вниз, ищем, куда можно вставить новый узел и вставляем. Напишем обёртки для получения и замены дочерних узлов с использованием индексов -1 и 1 вместо левого и правого:

function child(root::AVLNode, side::Signed)
    if side == -1
        root.left
    elseif side == 1
        root.right
    else
        throw(ArgumentError("Expecting side=-1 to get the left child or side=1 to get the right child"))
    end
end

function insert_child!(root::AVLNode{K,V},
                       newnode::Union{Nothing,AVLNode{K,V}},
                       side::Signed) where {K,V}
    newnode == nothing || (newnode.parent = root)
    if side == -1
        root.left = newnode
    elseif side == 1
        root.right = newnode
    else
        throw(ArgumentError("Expecting side=-1 for inserting node to the left or side=1 for inserting to the right"))
    end
end

Далее, идём вверх по дереву и ищем нарушения условий 2 и 3. Далее рассмотрим варианты, которые могут появиться (на рисунках зелёным обозначен узел, поменявший высоту, обрабатываемый узел — его родитель).

Случай 0
После вставки высота узла стала такой же, как у сестринского, и на 1 меньше (старой) высоты родительского узла.
Сбалансированные двоичные деревья поиска: реализация на Julia - 2
Самый лучший случай, ничего дальше трогать не надо. Выше тоже уже можно не смотреть, т.к. там ничего не поменяется.

Случай 1
До вставки высота узла была равна высоте сестринского узла. Вставка поднимает корень поддерева, и высота узла сравнивается с высотой родителя.
Сбалансированные двоичные деревья поиска: реализация на Julia - 3

В этом случае достаточно "поднять" родительский узел, увеличив его высоту на 1. При этом нужно продолжить двигаться к корню дерева, поскольку изменение высоты родительского узла могло привести к нарушению условия 2 на уровень выше.
Сбалансированные двоичные деревья поиска: реализация на Julia - 4

Код

fucntion promote!(nd::AVLNode, by::Integer=1)
    nd.height += by
end

fucntion demote!(nd::AVLNode, by::Integer=1)
    nd.height -= by
end

Случай 2

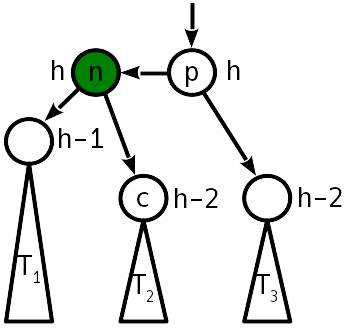

После вставки разница высот с сестринским поддеревом стала 2, причём "вытолкнуло" вверх левое поддерево:
Сбалансированные двоичные деревья поиска: реализация на Julia - 5

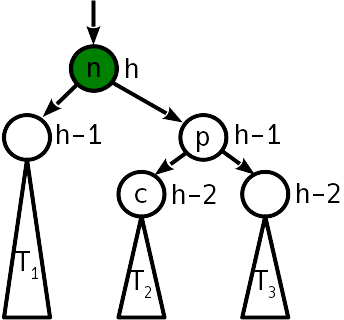

Проблема лечится операцией, называемой "простой поворот", преобразующей дерево следующим образом:

Сбалансированные двоичные деревья поиска: реализация на Julia - 6
На простой поворот требуется 6 изменений указателей.
Обратите внимание, что в проекции на горизонтальную ось порядок вершин n, p и деревьев T1T3 до и после поворота остаётся одним и тем же. Это — выполнение условия упорядоченности. Как видно, после выполнения поворота выше по дереву балансировка уже не требуется.

Код

# pivot оказывается в конце на самом верху
function rotate!(pivot::AVLNode, dir::Signed)
    dir in (-1, 1) || throw(ArgumentError("Unknown rotation direction"))
    p = pivot.parent
    g = p.parent
    p.height = avlheight(child(pivot, dir)) + 1
    pivot.height = p.height + 1
    # "перецепляем" pivot к g
    pivot.parent = g
    g.left === p && (g.left = pivot)
    g.right === p && (g.right = pivot)
    c = child(pivot, dir)
    # перецепляем c к p
    insert_child!(p, c, -dir)
    # перецепляем p к pivot
    insert_child!(pivot, p, dir)
    pivot
end

Случай 3
После вставки разница высот с сестринским поддеревом стала 2, причём "вытолкнуло" вверх правое поддерево:

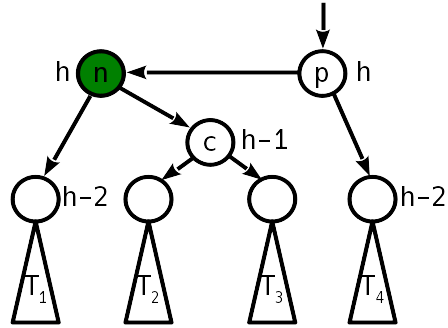

Сбалансированные двоичные деревья поиска: реализация на Julia - 7
В этом случае одиночный простой поворот уже не поможет, но можно сделать простой поворот влево вокруг правого потомка, что приведёт ситуацию к случаю 2, который уже лечится простым поворотом вправо.

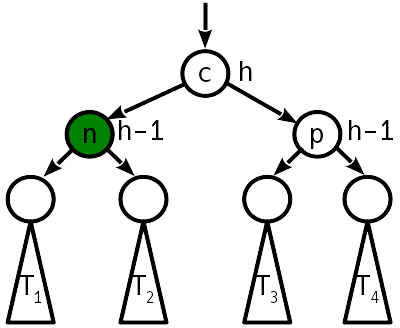

Для уменьшения количества "перевешиваний" узлов можно два поворота скомпоновать в одну операцию, называемую большим, или двойным поворотом. Тогда вместо 12 изменений указателей нужно будет только 10. В итоге двойного поворота дерево приобретает следующий вид:
Сбалансированные двоичные деревья поиска: реализация на Julia - 8
Как видно, после двойного поворота дальнейшей балансировки выше по дереву также не требуется.

Код

# pivot оказывается в конце на самом верху
funсtion double_rotate!(pivot::AVLNode, dir::Signed)
    dir in (-1, 1) || throw(ArgumentError("Unknown rotation direction"))
    n = pivot.parent
    p = n.parent
    g = p.parent
    pivot.height = n.height
    n.height = p.height = pivot.height - 1
    # "перецепляем" pivot к g
    pivot.parent = g
    g.left === p && (g.left = pivot)
    g.right === p && (g.right = pivot)
    t2, t3 = child(pivot, -dir), child(pivot, dir)
    # перецепляем n к pivot и t2 к n
    insert_child!(n, t2, dir)
    insert_child!(pivot, n, -dir)
    # перецепляем p к pivot и t3 к p
    insert_child!(p, t3, -dir)
    insert_child!(pivot, p, dir)
    pivot
end

Итак, при вставке записи в АВЛ-дерево нужно O(log2N) изменений информации о высоте узлов и не более двух операций поворота. Объединим всё в одну функцию вставки. От базовой вставки она будет отличаться только тем, что после вставки нового узла вызывается функция fix_insertion!(), которая проходит от только что вставленного узла к корню, проверяет и при необходимости исправляет балансировку.

function Base.setindex!(avlt::AVLTree{K,V}, val, key) where {K,V}
    key, value = convert(K, key), convert(V, val)
    parent = avlt.entry.left
    # отдельный случай - вставка в пустое дерево
    if parent == nothing
        newnode = AVLNode{K,V}(key, value)
        newnode.parent = avlt.entry
        avlt.entry.left = avlt.entry.right = newnode
        return val
    end

    key_found = false
    while !key_found
        key_found = key == parent.key
        if key_found
            parent.value = value
        else
            side = (key > parent.key) * 2 - 1 # true == 1, false == 0
            next = child(parent, side)
            if next == nothing
                newnode = AVLNode{K,V}(key, value)
                insert_child!(parent, newnode, side)
                fix_insertion!(newnode)
                key_found = true
            else
                parent = next
            end
        end
    end
    return val
end

Функция fix_insertion!() проверяет разницу высот двух дочерних узлов, начиная с родительского узла от вставленного. Если она равна 1 — мы находимся в случае 1, нужно поднять высоту узла и пройти выше. Если она ноль — дерево сбалансировано. Если она равна 2 — это случай 2 или 3, нужно применить соответствующий поворот, и дерево приходит к сбалансированному состоянию.

# если правое поддерево выше - дисбаланс положительный,
# если левое - отрицательный
imbalance(node::AVLNode) = avlheight(node.right) - avlheight(node.left)

function fix_insertion!(start::AVLNode)
    node = start.parent
    skew = imbalance(node)
   # у фиктивного входного узла дисбаланс 0 - т.е. попадание в него можно отдельно не проверять
    while abs(skew) == 1
        node.height += 1
        node = node.parent
        skew = imbalance(node)
    end
    @assert abs(skew) == 2 || skew == 0
    if skew != 0
        # повернуть надо в сторону более низкого дерева,
        # т.е. противоположно дисбалансу
        dir = -skew ÷ 2
        n = child(node, -dir)
        prev_skew = imbalance(n)
        @assert abs(prev_skew) == 1
        if prev_skew == dir
            double_rotate!(child(n, dir), dir)
        else
            rotate!(n, dir)
        end
    end
end

Удаление записи

Удаление несколько сложнее вставки.
Для начала рассмотрим обычное удаление записи из двоичного дерева поиска.

  1. Если удаляемая запись в листе — то запись просто удаляется, тут всё просто.
  2. Если удаляемая запись в узле, у которого только один потомок — то этот потомок вместе со всем своим поддеревом ставится на место удалённого узла.
  3. Если потомков два — то либо в левом поддереве ищется максимальный элемент, либо в правом минимальный, извлекается из дерева (по свойству дерева поиска узел с максимальным элементом гарантированно не имеет правого потомка, а с минимальным — левого, так что это удаление делается просто) и ставится на место удаляемой записи.

Но после этого может нарушиться баланс дерева, поэтому от родителя удалённого узла нужно пройтись вверх, восстанавливая его. Заметим, что в самом начале гарантированно один из потомков рассматриваемого родителя уменьшил высоту на 1. С учётом этого нужно рассмотреть варианты (красным показаны узлы, поменявшие высоту, обрабатываемый узел — родительский от красного):

Случай 1
Нулевой дисбаланс. Значит, до удаления он был 1 по модулю, и теперь дочерние узлы на 2 ниже материнского.
Сбалансированные двоичные деревья поиска: реализация на Julia - 9
Нужно опустить родительский узел на 1 и продолжить движение вверх.

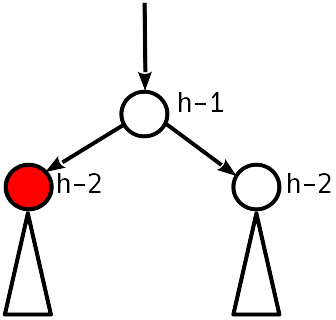

Сбалансированные двоичные деревья поиска: реализация на Julia - 10

Случай 2

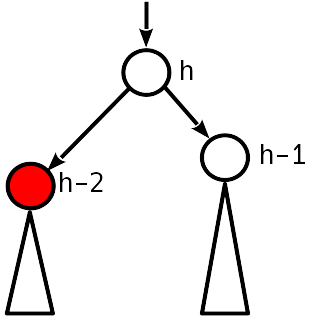

Дисбаланс 1 по модулю.
Сбалансированные двоичные деревья поиска: реализация на Julia - 11
АВЛ-условие выполнено, можно остановиться.

Случай 3
Дисбаланс 2 по модулю, сестринский узел к опустившемуся имеет ненулевой дисбаланс.

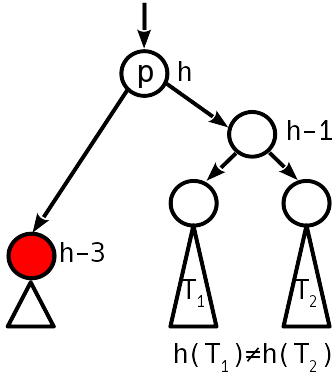

Сбалансированные двоичные деревья поиска: реализация на Julia - 12
Восстанавливаем баланс простым (если T1 ниже, чем T2) или двойным (в обратном случае) поворотом, как делали при вставке. Высота поддерева при этом уменьшается, т.е. может возникнуть нарушение выше по дереву.

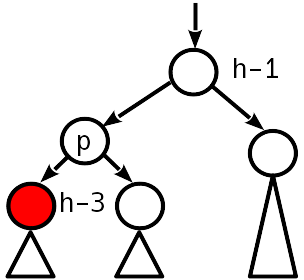

Сбалансированные двоичные деревья поиска: реализация на Julia - 13

Случай 4
Дисбаланс 2 по модулю, сестринский узел имеет нулевой дисбаланс.

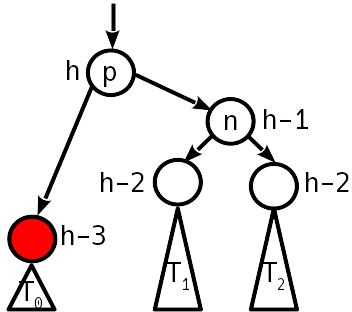

Сбалансированные двоичные деревья поиска: реализация на Julia - 14

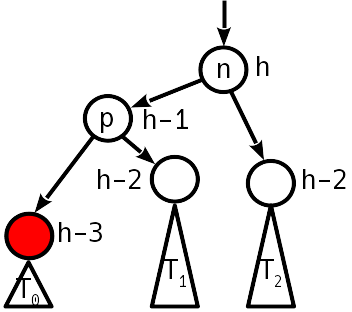

Простой поворот восстанавливает условие балансировки, высота поддерева при этом не меняется — останавливаем движение наверх.
Сбалансированные двоичные деревья поиска: реализация на Julia - 15

Код для удаления ключа

function next_node(node::AVLNode)
    next = node.right
    if next == nothing
        p = node.parent
        next = p.parent
        while (next !== p) && (next.key < p.key)
            p, next = next, next.parent
        end
        return (next === p ? nothing : next)
    else
        while next.left != nothing
            next = next.left
        end
        return next
    end
end

function Base.delete!(avlt::AVLTree{K,V}, key) where {K,V}
    key = convert(K, key)
    candidate = avlt.entry.left
    dir = 0
    while candidate.key != key
        dir = 2 * (key > candidate.key) - 1
        candidate = child(candidate, dir)
        candidate == nothing && return
    end
    val = candidate.value
    for side in (-1, 1)
        if child(candidate, side) == nothing
            p, s = candidate.parent, child(candidate, -side)
            if p === p.parent
                insert_child!(p, s, 1)
                insert_child!(p, s, -1)
            else
                insert_child!(p, s, dir)
                fix_deletion!(p)
            end
            return
        end
    end
    swap = next_node(candidate)
    cp, sp, sr = candidate.parent, swap.parent, swap.right
    swap.height = candidate.height
    insert_child!(swap, candidate.left, -1)
    for side in (-1, 1)
        child(cp, side) === candidate && insert_child!(cp, swap, side)
    end
    if sp === candidate
        fix_deletion!(swap)
    else
        insert_child!(swap, candidate.right, 1)
        insert_child!(sp, sr, -1)
        fix_deletion!(sp)
    end
    return
end

function fix_deletion!(start::AVLNode)
    node = start
    skew = imbalance(node)
    while (node !== node.parent) && (abs(skew) != 1)
        if skew != 0
            @assert abs(skew) == 2
            dir = -skew ÷ 2
            n = child(node, -dir)
            prev_skew = imbalance(n)
            @assert abs(prev_skew) < 2
            if prev_skew == dir
                node = double_rotate!(child(n, dir), dir)
            else
                node = rotate!(n, dir)
                prev_skew != 0 || break
            end
        else
            node.height -= 1
        end
        node = node.parent
        skew = imbalance(node)
    end
end

Взлёт и падение АВЛ-деревьев

Не очень приятное свойство классических АВЛ-деревьев состоит в сложности удаления записи: т.к. поворот может "сбросить" всё поддерево на уровень вниз, то в худшем случае удаление требует O(log2N) поворотов дерева — при каждом переходе на уровень вверх в fix_deletion!().

Из-за этой не очень хорошей асимптотики АВЛ-деревья уступили место появившимся в 1970-х красно-чёрным деревьям, у которых более слабое условие балансировки — путь от корня до самого дальнего листа не более чем вдвое превышает путь от корня до самого ближнего листа. Из-за этого высота красно-чёрных деревьев составляет в худшем случае 2log2N против 1,44log2N у АВЛ-деревьев, зато удаление записи требует не более трёх простых поворотов. Таким образом, поиск и вставка за счёт более высокой высоты дерева потенциально проигрывают в производительности, зато есть потенциальный выигрыш, если вставки часто перемежаются удалениями.

АВЛ наносят ответный удар

Получается, что "идеальный" алгоритм построения двоичных деревьев поиска должен гарантировать небольшую высоту (на уровне классического АВЛ-дерева) и константное число поворотов как при добавлении, так и при удалении записи. Такого пока не придумано, но в 2015 году была опубликована работа, где предложена структура, улучшающая свойства как АВЛ, так и красно-чёрных деревьев. Идея лежит ближе к АВЛ деревьям, но условие баланса ослаблено, чтобы позволить более эффективное удаление записей. Свойства структуры, названной "слабым АВЛ-деревом" (W(eak)AVL-деревом) формулируются таким образом:

  1. Упорядоченность: для любого узла ключ в вершине левого поддерева меньше, а в вершине правого поддерева — больше, чем ключ самого узла (если потомки не являются пустыми узлами).
  2. Возрастание ранга. Каждому узлу приписывается ранг. Ранг всех пустых узлов равен нулю, ранг листов — 1. Ранг родительского узла строго больше ранга дочернего.
  3. Слабая АВЛ-сбалансированность: ранг узла отличается от ранга дочерних узлов не более чем на 2.

Оказывается, что такая структура включает в себя свойства и классических АВЛ-деревьев, и красно-чёрных деревьев. В частности, если ввести условие, что оба дочерних узла не могут отличаться от родительского по рангу на 2, то получится обычное АВЛ дерево, а ранг будет точно совпадать с высотой поддерева.
Прелесть САВЛ-деревьев в том, что небольшое ослабление АВЛ-условия позволяет балансировать дерево при удалении записи не более чем двумя поворотами! Оценка на высоту дерева составляет h < min(1,44log2M, 2log2N), где N — число записей в дереве, M — число вставок, по сравнению с h < 2log2N для красно-чёрных деревьев. Более того, если САВЛ-дерево строится только вставками, то оно будет идентично классическому АВЛ дереву, полученному из той же последовательности ключей.

Ослабление АВЛ-условия позволяет при повороте дерева после удаления не понижать максимальный ранг узла в поддереве, что означает отсутствие необходимости балансировки выше по дереву после поворота. Именно из-за этого число поворотов при удалении и становится константным.

Структура хранения.

Можно оставить структуру обычного АВЛ-дерева, только "высота" должна пониматься как "ранг". Для понятности, сделаем отдельную структуру:

mutable struct WAVLNode
    rank::UInt8
    key::K
    value::V
    left::Union{Nothing, WAVLNode{K,V}}
    right::Union{Nothing, WAVLNode{K,V}}
    parent::WAVLNode{K,V}
    # пустой конструктор
    function WAVLNode{K,V}() where {K,V}
        node = new{K,V}()
        node.rank = 1
        node.parent = node
        node.left = node.right = nothing
        return node
    end
    # конструктор с парой ключ-значение
    function WAVLNode{K,V}(key, value) where {K,V}
        key, value = convert(K, key), convert(V, value)
        node = new{K,V}()
        node.rank = 1
        node.parent = node
        node.left = node.right = nothing
        node.key, node.value = key, value
        return node
    end
end

struct WAVLTree{K, V}
    entry::WAVLNode{K,V}
    WAVLTree{K,V}() where {K,V} = new{K,V}(WAVLNode{K,V}())
end

function child(root::WAVLNode, side::Signed)
    if side == -1
        root.left
    elseif side == 1
        root.right
    else
        throw(ArgumentError("Expecting side=-1 to get the left child or side=1 to get the right child"))
    end
end

function Base.getindex(avlt::WAVLTree{K,V}, key) where {K,V}
    key = convert(K, key)
    node = avlt.entry.left
    while node != nothing
        key == node.key && return node.value
        node = (key < node.key ? node.left : node.right)
    end
    throw(KeyError(key))
end

Вставка записи

Алгоритм практически такой же, как и в обычном АВЛ-дереве. Едиственное отличие: если в базовом варианте дисбаланс 1 после вставки гарантированно означал, что родительский узел нужно поднять — то в ослабленном варианте нужно проверить, разница в рангах у родителя с самым высоким потомком 0 (тогда нужно поднять) или 1 (тогда делать ничего не надо). Для этого немного изменим функцию imbalance(), чтобы она возвращала и то, и другое.

wavlrank(node::Union{Nothing,WAVLNode}) = node == nothing ? 0 : Int(node.rank)

function imbalance(node::WAVLNode)
    rr, lr = wavlrank(node.right), wavlrank(node.left)
    skew = rr - lr
    diff = node.rank - max(rr, lr)
    skew, diff
end

Код поворотов немного меняется, чтобы не писать разные функции для поворота при вставке и удалении. При вставке, учитывая конфигурации, которые там могут возникать, он работает так же, как в обычном АВЛ-дереве, для удаления чуть-чуть иначе.

Оставшийся код для вставки

# pivot оказывается в конце на самом верху
function rotate!(pivot::AVLNode, dir::Signed)
    dir in (-1, 1) || throw(ArgumentError("Unknown rotation direction"))
    p = pivot.parent
    g = p.parent
    p.height = avlheight(child(pivot, dir)) + 1
    pivot.height = p.height + 1
    # "перецепляем" pivot к g
    pivot.parent = g
    g.left === p && (g.left = pivot)
    g.right === p && (g.right = pivot)
    c = child(pivot, dir)
    # перецепляем c к p
    insert_child!(p, c, -dir)
    # перецепляем p к pivot
    insert_child!(pivot, p, dir)
    pivot
end

# pivot оказывается в конце на самом верху
function double_rotate!(pivot::AVLNode, dir::Signed)
    dir in (-1, 1) || throw(ArgumentError("Unknown rotation direction"))
    n = pivot.parent
    p = n.parent
    g = p.parent
    pivot.height = n.height
    n.height = p.height = pivot.height - 1
    # "перецепляем" pivot к g
    pivot.parent = g
    g.left === p && (g.left = pivot)
    g.right === p && (g.right = pivot)
    t2, t3 = child(pivot, -dir), child(pivot, dir)
    # перецепляем n к pivot и t2 к n
    insert_child!(n, t2, dir)
    insert_child!(pivot, n, -dir)
    # перецепляем p к pivot и t3 к p
    insert_child!(p, t3, -dir)
    insert_child!(pivot, p, dir)
    pivot
end

imbalance(node::AVLNode) = avlheight(node.right) - avlheight(node.left)

function fix_insertion!(start::AVLNode)
    node = start.parent
    skew = imbalance(node)
    while abs(skew) == 1
        node.height += 1
        node = node.parent
        skew = imbalance(node)
    end
    @assert abs(skew) == 2 || skew == 0
    if skew != 0
        dir = -skew ÷ 2
        n = child(node, -dir)
        prev_skew = imbalance(n)
        @assert abs(prev_skew) == 1
        if prev_skew == dir
            double_rotate!(child(n, dir), dir)
        else
            rotate!(n, dir)
        end
    end
end

function Base.setindex!(avlt::AVLTree{K,V}, val, key) where {K,V}
    key, value = convert(K, key), convert(V, val)
    parent = avlt.entry.left
    # отдельный случай - вставка в пустое дерево
    if parent == nothing
        newnode = AVLNode{K,V}(key, value)
        newnode.parent = avlt.entry
        avlt.entry.left = avlt.entry.right = newnode
        return val
    end

    key_found = false
    while !key_found
        key_found = key == parent.key
        if key_found
            parent.value = value
        else
            side = (key > parent.key) * 2 - 1
            next = child(parent, side)
            if next == nothing
                newnode = AVLNode{K,V}(key, value)
                insert_child!(parent, newnode, side)
                fix_insertion!(newnode)
                key_found = true
            else
                parent = next
            end
        end
    end
    return val
end

Удаление записи

Поиск узла для удаления, поиск следующего и замена — полностью идентичны обычным АВЛ-деревьям. Для балансировки при обратном проходе рассматриваются следующие случаи.
Случай 0
Ни одно из условий баланса не нарушено, т.е.:

  1. Дисбаланс 1, самое высокое поддерево на 1 ниже родителя
  2. Дисбаланс 0, оба поддерева на 2 ниже родителя, при этом поддеревья не пустые.
    Балансировка на этом завершается.

Случай 1
Имеем лист с рангом 2 (дисбаланс 0, поддеревья на 2 ниже и пустые).
Присваиваем узлу ранг 1 и переходим выше.

Случай 2
Дисбаланс 1, разница с максимальным поддеревом 2.

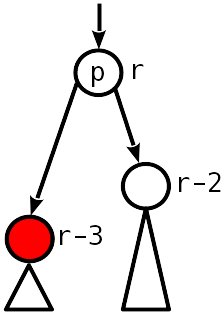

Сбалансированные двоичные деревья поиска: реализация на Julia - 16
Уменьшаем у узла ранг на 1, переходим выше.
Сбалансированные двоичные деревья поиска: реализация на Julia - 17

Случай 3
Дисбаланс 2 (разница с максимальным поддеревом автоматически 1, т.к. иначе слабое АВЛ условие было бы нарушено ещё до удаления), у более высокого потомка оба поддерева рангом на 2 ниже его.

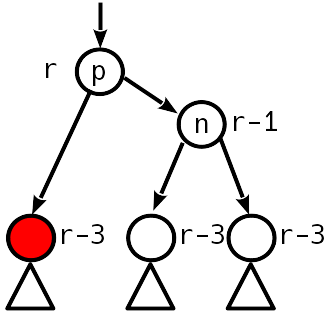

Сбалансированные двоичные деревья поиска: реализация на Julia - 18
Спускаем на ранг ниже и сам узел, и более высокого потомка. Переходим выше.

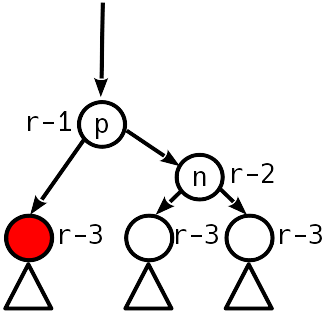

Сбалансированные двоичные деревья поиска: реализация на Julia - 19

Случай 4

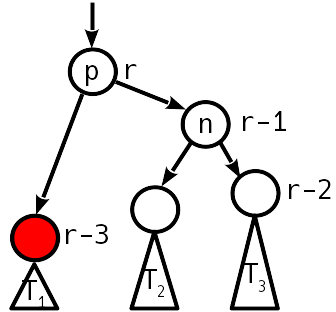

Сбалансированные двоичные деревья поиска: реализация на Julia - 20
Лечится простым поворотом.

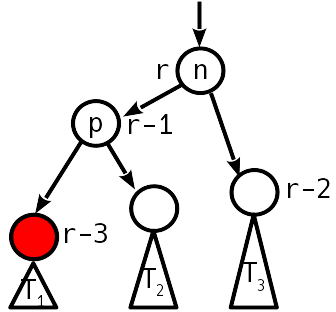

Сбалансированные двоичные деревья поиска: реализация на Julia - 21
Обратите внимание, что за счёт ослабленного АВЛ условия поворот можно сделать так, что всё поддерево не меняет высоту, т.е. выше по дереву балансировка не требуется.
Единственная тонкость — если деревья T1 и T2 оба пустые, то p становится листом с рангом 2, что лечится присваиванием p в этом случае ранга 1.

Случай 5

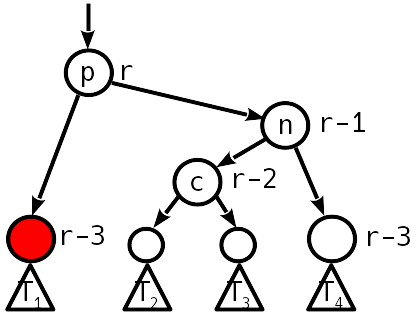

Сбалансированные двоичные деревья поиска: реализация на Julia - 22
Лечится двойным поворотом.

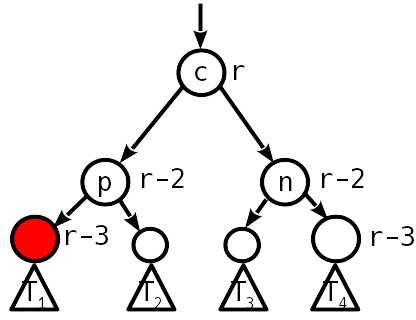

Сбалансированные двоичные деревья поиска: реализация на Julia - 23
Аналогично, высота поддерева не меняется, и балансировку можно на этом заканчивать.

Код для удаления записи

function next_node(node::WAVLNode)
    next = node.right
    if next == nothing
        p = node.parent
        next = p.parent
        while (next !== p) && (next.key < p.key)
            p, next = next, next.parent
        end
        return (next === p ? nothing : next)
    else
        while next.left != nothing
            next = next.left
        end
        return next
    end
end

function Base.delete!(avlt::WAVLTree{K,V}, key) where {K,V}
    key = convert(K, key)
    candidate = avlt.entry.left
    dir = 0
    while candidate.key != key
        dir = 2 * (key > candidate.key) - 1
        candidate = child(candidate, dir)
        candidate == nothing && return
    end
    val = candidate.value
    for side in (-1, 1)
        if child(candidate, side) == nothing
            p, s = candidate.parent, child(candidate, -side)
            if p === p.parent
                insert_child!(p, s, 1)
                insert_child!(p, s, -1)
            else
                insert_child!(p, s, dir)
                fix_deletion!(p)
            end
            return
        end
    end
    swap = next_node(candidate)
    cp, sp, sr = candidate.parent, swap.parent, swap.right
    swap.height = candidate.height
    insert_child!(swap, candidate.left, -1)
    for side in (-1, 1)
        child(cp, side) === candidate && insert_child!(cp, swap, side)
    end
    if sp === candidate
        fix_deletion!(swap)
    else
        insert_child!(swap, candidate.right, 1)
        insert_child!(sp, sr, -1)
        fix_deletion!(sp)
    end
    return
end

function fix_deletion!(start::WAVLNode)
    node = start
    skew, diff = imbalance(node)
    while (node !== node.parent)
        if skew == 0
            if node.right == nothing
                node.rank = 1
            else
                break
            end
        elseif abs(skew) == 1
            if diff == 1
                break
            else
                node.rank -= 1
            end
        else
            dir = -skew ÷ 2
            n = child(node, -dir)
            prev_skew, prev_diff = imbalance(n)
            if prev_diff == 2
                @assert prev_skew == 0
                n.rank -= 1
                node.rank -= 1
            elseif prev_skew == dir
                double_rotate!(child(n, dir), dir)
                break
            else
                rotate!(n, dir)
                break
            end
        end
        node = node.parent
        skew, diff = imbalance(node)
    end
end

Проверим в сравнении со встроенными хэш-таблицами.

julia> const wavl = WAVLTree{Int, Int}()
julia> const avl = AVLTree{Int, Int}()
julia> const dd = Dict{Int,Int}()
julia> x = trues(1_000_000)
# заполним числами и случайным образом удалим ~ половину
julia> for i = 1:1_000_000; dd[i] = avl[i] = wavl[i] = i * i; end
julia> for i=1:500_000
       k = rand(1:1_000_000)
       x[k] = false
       delete!(avl, k)
       delete!(wavl, k)
       delete!(dd, k)
       end

# запомнили, какие ключи не удалялись
julia> const y = Int[]
julia> for i in eachindex(x); if x[i] push!(y, i); end; end

julia> @btime let s = 0.0; for idx in y; s += dd[idx]; end; s; end
  57.626 ms (0 allocations: 0 bytes)
2.0238199367708794e17
julia> @btime let s = 0.0; for idx in y; s += wavl[idx]; end; s; end
  57.796 ms (0 allocations: 0 bytes)
2.0238199367708794e17
julia> @btime let s = 0.0; for idx in y; s += avl[idx]; end; s; end
  53.884 ms (0 allocations: 0 bytes)
2.0238199367708794e17

Итак, скорость поиска по ключу вышла примерно такая же, как во встроенных словарях. И, ожидаемо, в классическом АВЛ-дереве скорость поиска чуть выше, чем в САВЛ-дереве, за счёт лучшей сбалансированности.

Применение деревьев поиска

И основной вопрос — зачем это нужно?
Простейший ответ — деревья поиска нужны, чтобы искать информацию. Но, на самом деле, не только.
На основе двоичных деревьев поиска можно реализовать различные абстрактные структуры данных.

Упорядоченное множество

Задача упорядоченного множества — хранить элементы так, чтобы к ним можно было доступаться в порядке возрастания или убывания. Также можно ввести операцию поиска n-го по величине элемента. Естественно, структуру данных рассматриваем как динамическую, т.е. кроме перечисления, мы хотим добавлять или удалять оттуда элементы.

Операция АВЛ дерево Сортированный массив
Перечислить все элементы O(N) O(N)
Вставка O(logN) O(N)
Удаление O(logN) O(N)
n-й элемент O(logN)* O(1)

* если в узлах хранить информацию о размере поддерева

Ассоциативный массив

Ассоциативный массив — абстрактная структура данных, для которой основными операциями являются "найти запись по ключу", "проверить наличие ключа в массиве", "добавить пару ключ-значение", "удалить запись". Во многих языках программирования, где структура включена в стандартную библиотеку, реализация сделана с помощью двоичных деревьев или хэш-таблиц. Языки семейства Лисп поддерживают ассоциативные списки. В конце концов, записи можно даже просто хранить в массиве в отсортированном порядке.

Операция АВЛ дерево хэш-таблица Список Сортированный массив
Поиск O(logN) O(1)* O(N) O(logN)
Вставка O(logN) O(1)* O(1) O(N)
Удаление O(logN) O(1)* O(N)** O(N)
Поиск ближайшего ключа O(logN) O(N) O(N) O(logN)

* амортизированная стоимость операции
** само удаление делается за O(1), но ключ ещё нужно найти...

Очередь с приоритетами

Это такая структура данных, где хранятся записи в виде пар "приоритет — данные". Извлекаются записи не в порядке поступления, а в порядке приоритета. Основные операции — посмотреть элемент с максимальным (или минимальным) приоритетом, удалить из очереди запись со старшим приоритетом, добавить запись, изменить приоритет записи. Часто такие очереди реализуются при помощи двоичной кучи.

Операция АВЛ дерево Двоичная куча Список Сортированный список/массив
Посмотреть максимум O(1)* O(1) O(N) O(1)
Удалить максимум O(logN) O(logN) O(N) O(1)**
Добавить запись O(logN) O(logN) O(1) O(N)
Изменить приоритет O(logN) O(logN) O(N) O(N)

* если добавить в структуру указатель на максимум
** если считать, что максимум находится в конце массива

Вывод

(самобалансирующиеся) Двоичные деревья поиска — неплохая структура данных для реализации ассоциативных массивов, очередей с приоритетами, и, в первую очередь, множеств, где важно упорядочение элементов. Главная сильная черта деревьев поиска — гибкость в плане области применения, т.к. нельзя сказать, что для любой задачи деревья поиска обеспечат лучшую производительность, чем специализированные структуры.

Ссылки

  1. "АВЛ-деревья" от nickme
  2. Rank-Balanced Trees by Bernhard Haeupler, Siddhartha Sen, Robert E. Tarjan // ACM Transactions on Algorithms | June 2015, Vol 11(4) pdf
  3. Goodrich M.T., Tamassia R. Algorithm Design and Applications

Автор: Pand5461

Источник


* - обязательные к заполнению поля
