Вскрытие Meizu MX2

в 19:36, , рубрики: android, meizu mx2, Блог компании Meizu, вскрытие, Железо, разборка, Смартфоны и коммуникаторы

Приветствуем вас, Читатели! У нас появилась возможность вскрыть Meizu MX2 и разобраться, что и как у него внутри. В этом материале вас ждет поэтапный процесс разборки, от снятия крышки и металлического кожуха до удаления защитных панелей с основной платы, а также описание комплектующих, чтобы можно было получить общее представление о «внутренностях» Meizu MX2.

Вскрытие Meizu MX2

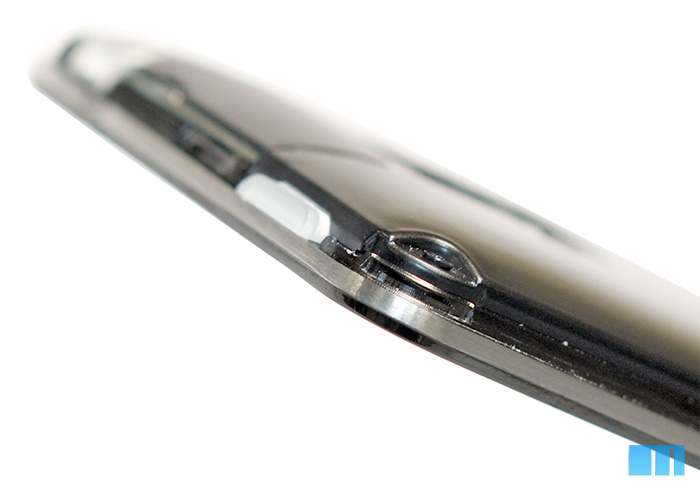

По форме и способу крепления крышка аккумулятора Meizu MX2 является почти полной копией крышки в Meizu MX. Она фиксируется на корпусе при помощи скобы, которая расположена на левом ребре аппарата, если смотреть на него, положив экраном вниз. Как и в оригинальном Meizu MX, крепление крышки надежное, но вот назвать его удобным для пользователя нельзя. Снимать крышку без знания того, как это делать – не стоит, лучше вначале посмотреть иллюстрации из мини-инструкции, что идет в комплекте со смартфоном. С помощью пластикового инструмента, напоминающего медиатор, нужно продавить скобу и отвести от нее уголок крышки, а затем просто провести «медиатором» вдоль уголка по торцу и ребру, чтобы крышка окончательно отошла от корпуса.

Вскрытие Meizu MX2
Вскрытие Meizu MX2
Та самая скоба

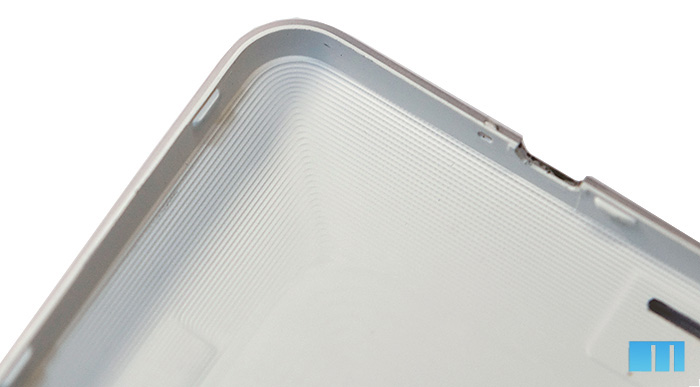

Крышка в Meizu MX2 двухслойная, внутренний слой – матовый пластик белого цвета толщиной около 0.6 мм, внешний – прозрачный пластик толщиной примерно 0.5 мм. Прозрачный пластик накладывается на матовый – за счет чего крышка кажется более объемной. В ближайшее время появятся сменные крышки разных цветов для Meizu MX2.

Вскрытие Meizu MX2

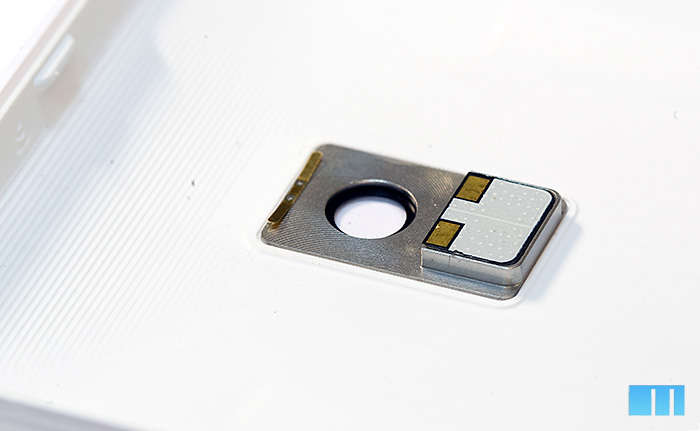

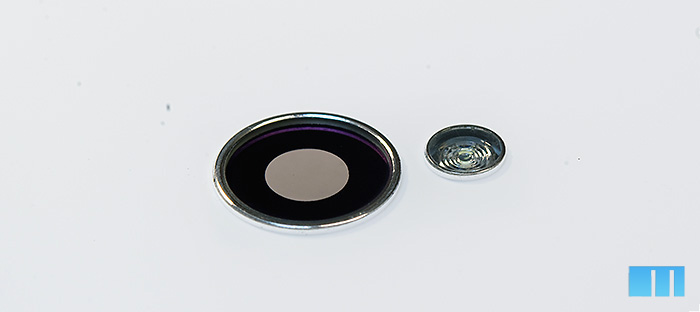

Отверстия для объектива камеры на крышке со слоем защитного прозрачного пластика, а с внутренней стороны располагается светодиод на небольшом элементе из текстолита с двумя контактами.

Вскрытие Meizu MX2

Вскрытие Meizu MX2
Защитный пластик модуля камеры и светодиод-вспышка

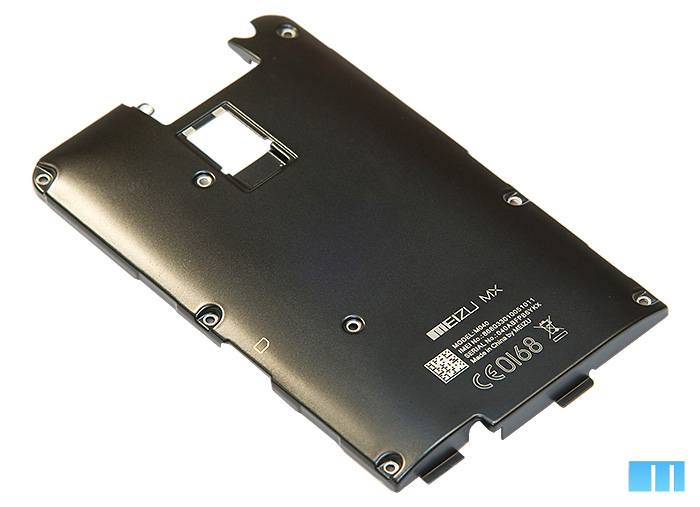

Перейдем к корпусу смартфона. В отличие от оригинального Meizu MX, где за снятой крышкой сразу обнаруживался аккумулятор и основная Г-образная плата, в Meizu MX2 эти элементы скрыты защитным металлическим кожухом.

Вскрытие Meizu MX2
Вскрытие Meizu MX2

Кожух крепится на корпусе при помощи девяти винтов, а также заблокирован пластиковым блоком внизу. Чтобы снять кожух, нужно открутить все винты и этот блок, он, в свою очередь, тоже закреплен на корпусе при помощи двух винтов и фиксаторов.

Вскрытие Meizu MX2

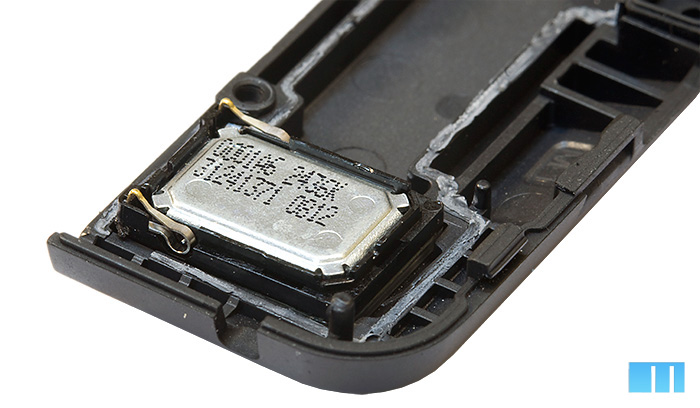

Посмотрим, что находится в нижней области смартфона, внутри пластикового блока и под ним на корпусе. Если разобрать блок на две части (он составной и половинки скреплены клеем), можно увидеть внешний динамик.

Вскрытие Meizu MX2
Вскрытие Meizu MX2

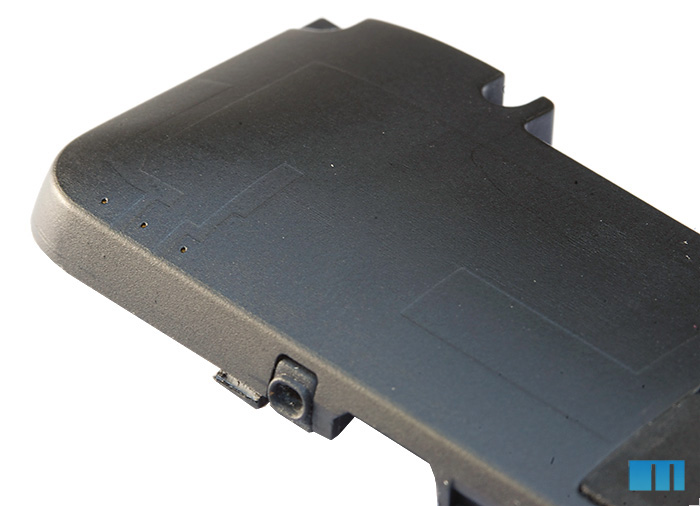

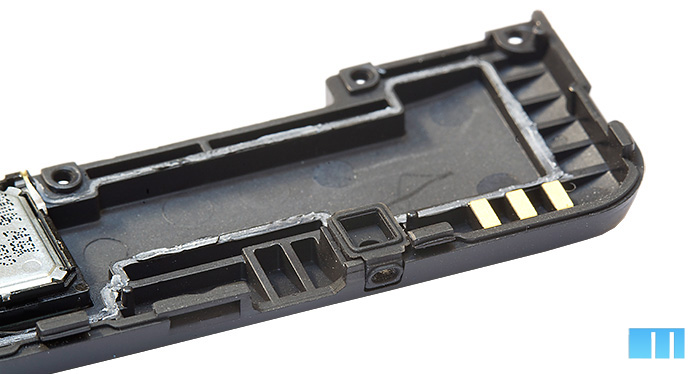

С наружной стороны блока заметен контур антенны, залитой пластиком и находящейся внутри одной из половинок блока.

Вскрытие Meizu MX2

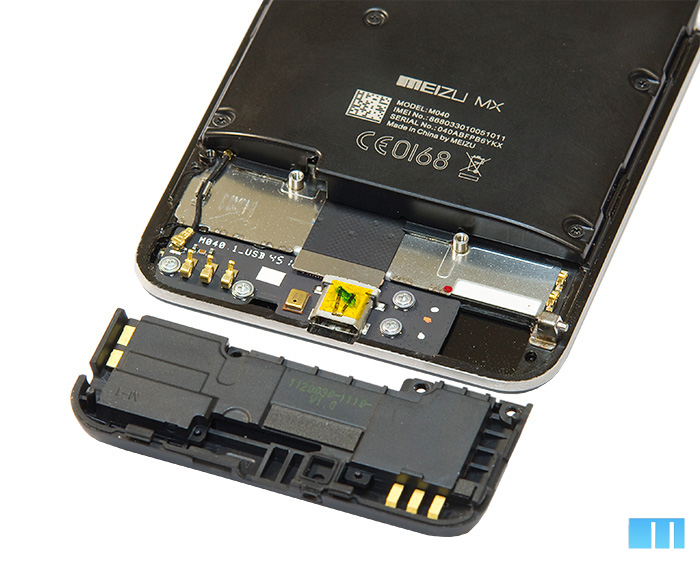

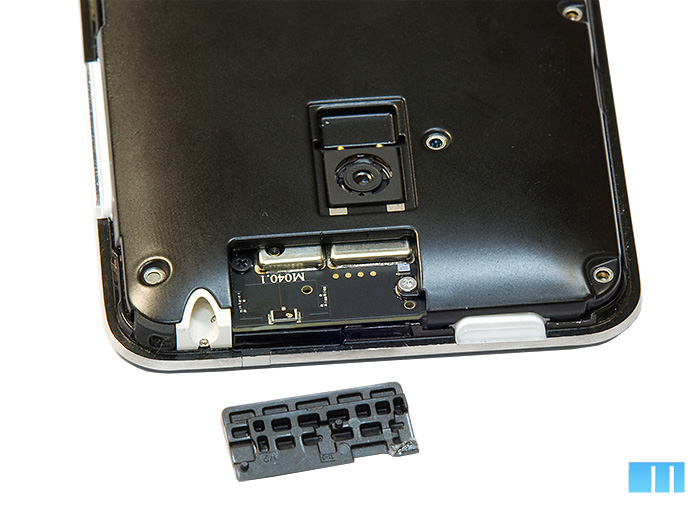

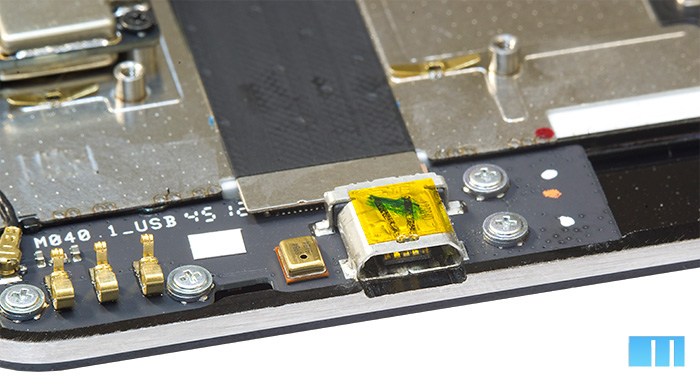

Под блоком на корпусе расположена небольшая плата с микрофоном и microUSB-разъемом в центре.

Вскрытие Meizu MX2

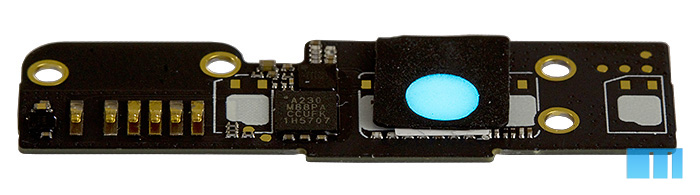

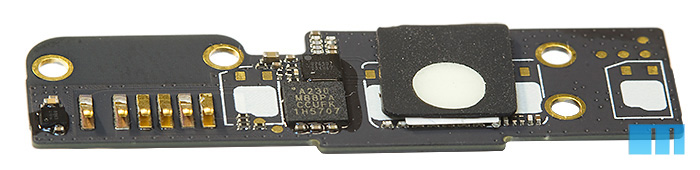

Снимаем основную Г-образную плату, после чего можно вынуть и эту небольшую плату из нижней области. Забегая вперед покажу, что находится на ее обратной стороне. Ближе к центру платы сенсор центральной и единственной клавиши «Home» со встроенным светодиодом, поверхность сенсора покрыта тонким слоем флуоресцентного красителя, именно за счет этого кнопка «Home» в Meizu MX2 светится, даже когда смартфон полностью выключен.

Вскрытие Meizu MX2
Вскрытие Meizu MX2

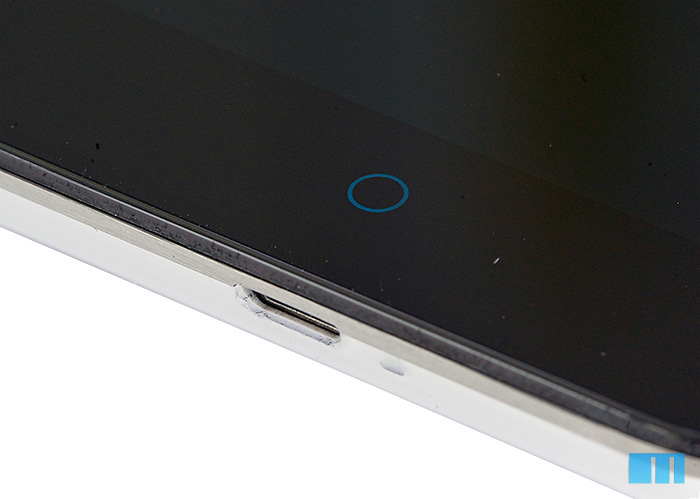

Вот как это выглядит с внешней стороны смартфона, если посмотреть на клавишу «Home».

Вскрытие Meizu MX2

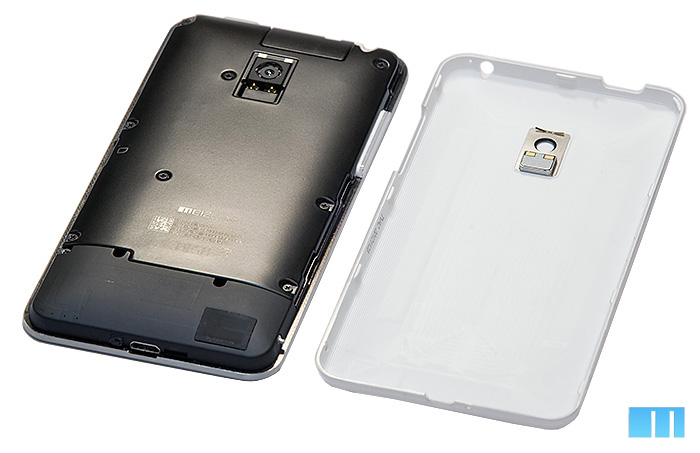

Когда пластиковый блок снят и скручены все винты с защитного кожуха, его можно удалить. Открывается доступ к аккумулятору и основной плате.

Вскрытие Meizu MX2

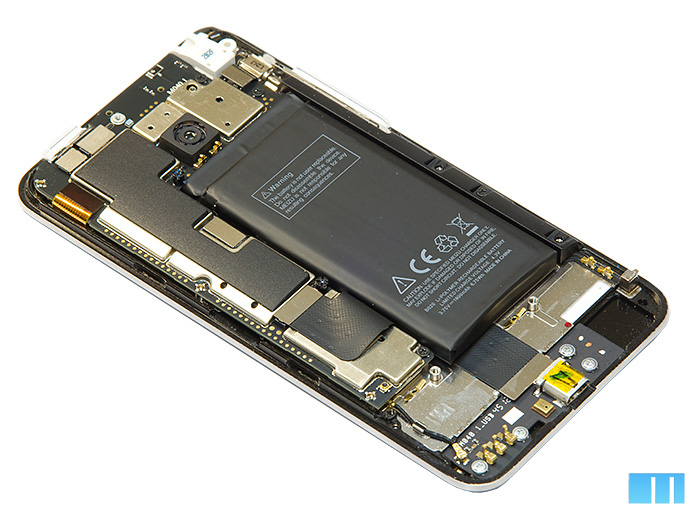

Аккумулятор крепится в отсеке при помощи тонкой полоски двустороннего скотча и соединен с платой коротким шлейфом.

Вскрытие Meizu MX2

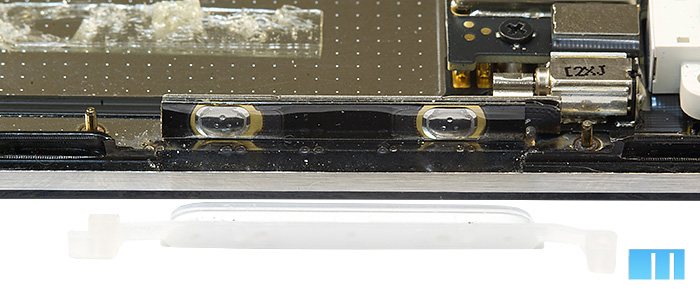

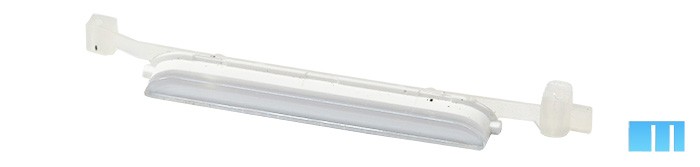

Здесь же можно посмотреть на крепление клавиши громкости.

Вскрытие Meizu MX2
Вскрытие Meizu MX2

Основная Г-образная плата смартфона закрыта защитными экранами из алюминия, кроме этого, со стороны крышки здесь есть несколько резиновых накладок.

Вскрытие Meizu MX2

Вытаскиваем плату из смартфона и удаляем с нее резиновые накладки, они крепятся на двустороннем скотче. Снять защитные экраны с платы в домашних условиях, не повредив их или саму плату и элементы на ней, не представляется реальным, мы использовали для этого специальное оборудование.

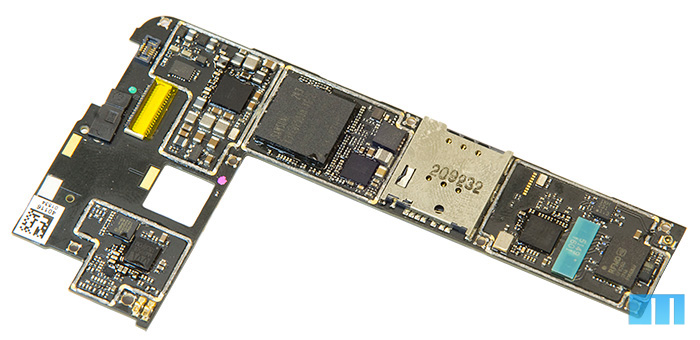

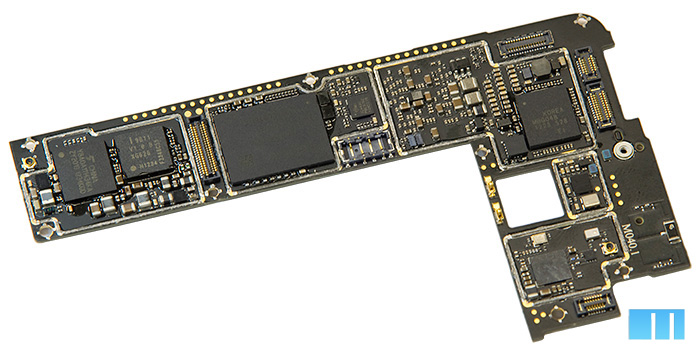

Общий вид платы с двух сторон:

Вскрытие Meizu MX2
Вскрытие Meizu MX2

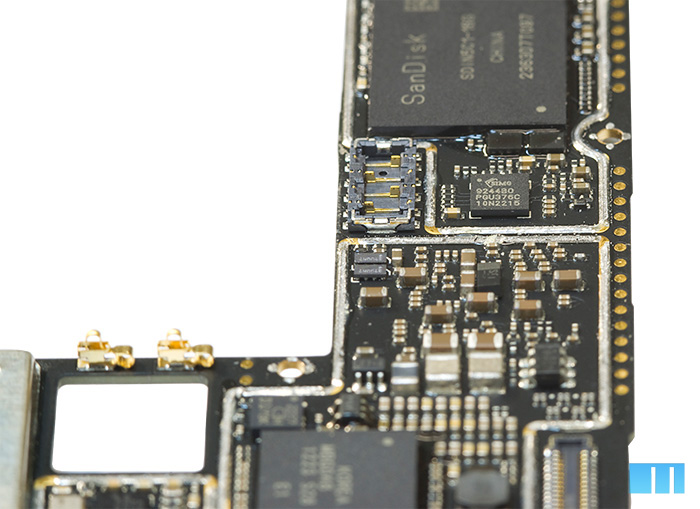

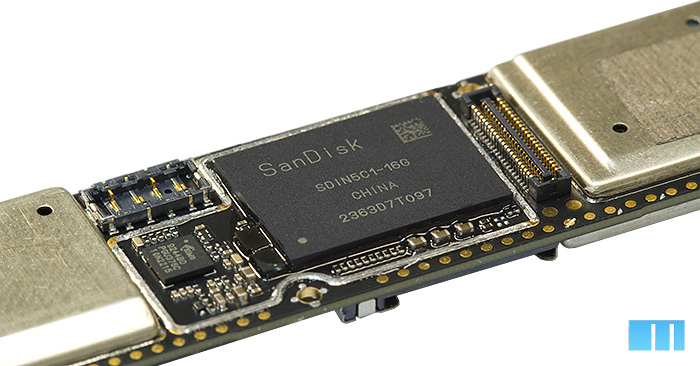

Пройдемся по отдельным ее компонентам и чипам, начав с внешней стороны платы (смотрит в сторону крышки аккумулятора). Здесь расположен чип памяти производства SanDisk на 16, 32 или 64 ГБ, в зависимости от версии устройства.

Вскрытие Meizu MX2

Едва заметный на плате чип SIMG HD отвечает за реализацию функции MHL (Mobile High-Definition Link). На фото он находится сразу под чипом памяти SanDisk.

Вскрытие Meizu MX2

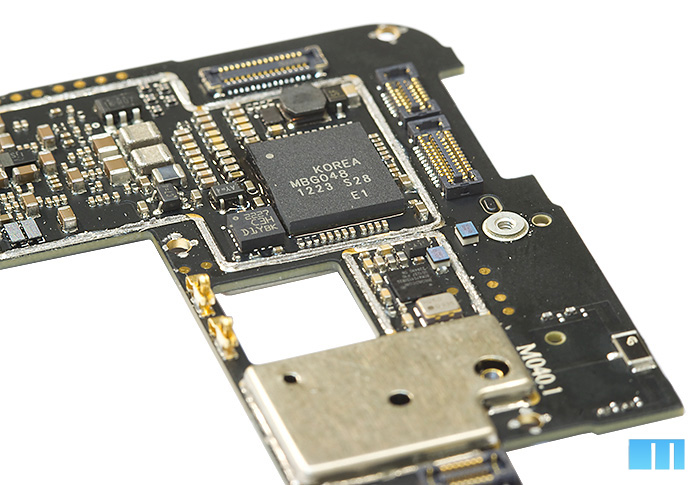

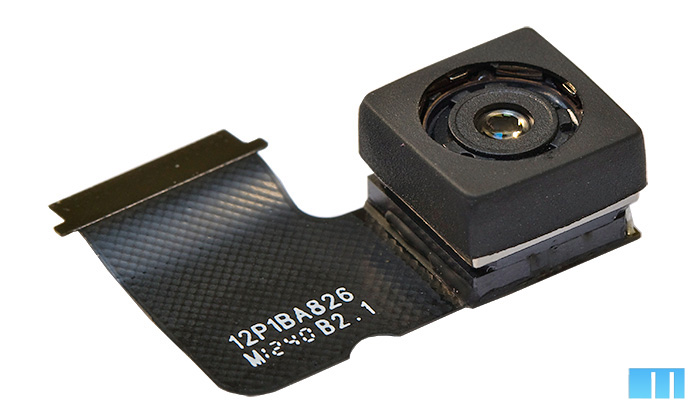

Еще один важный элемент на этой стороне платы – чип, отвечающий за работу камеры или, по другому, ISP-чип (Image Signal Processor). В Meizu MX2, как и в предыдущей модели, используется ISP-чип Korea MBG048 производства Fujitsu. Недалеко от него и сам модуль основной камеры от Sony с «обратной подсветкой» матрицы (BSI) и разрешающей способностью 8 млн. пикселей.

Вскрытие Meizu MX2
Вскрытие Meizu MX2
Вскрытие Meizu MX2

Справа от ISP-чипа и следующего за ним отверстия для установки основной камеры находится чип Broadcom BCM 4430, отвечающий за работу Wi-FI и Bluetooth интерфейсов. На картинке ниже это черный чип справа от отверстия под модуль камеры.

Вскрытие Meizu MX2

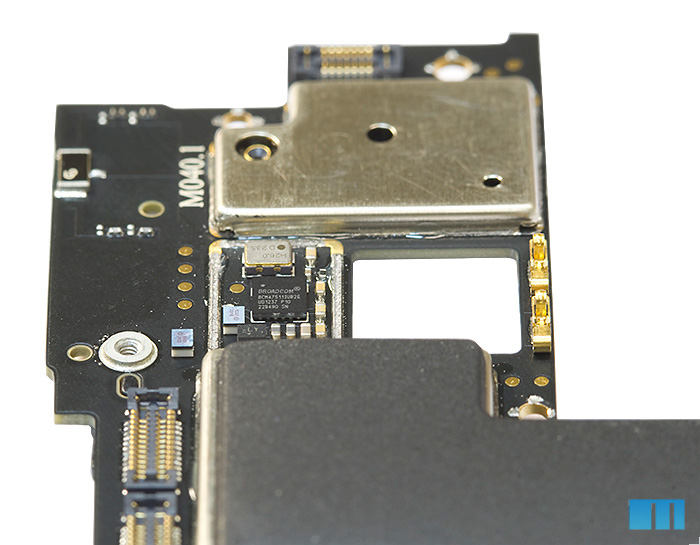

Выше отверстия для модуля камеры располагается GPS-чип Broadcom BCM4751

Вскрытие Meizu MX2

Краткое описание GPS-чипа на сайте производителя

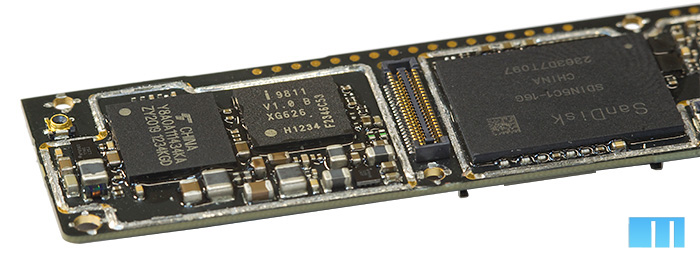

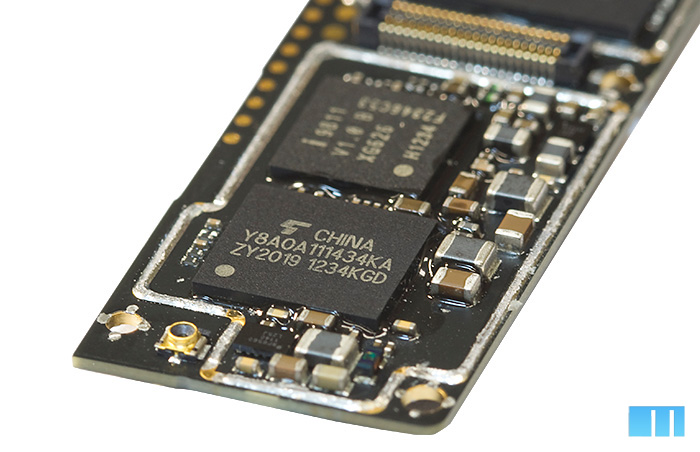

Теперь посмотрим на другую сторону платы, нижнюю область. Здесь находятся два чипа – память (слева, снизу) и радиомодуль (справа, сверху). В Meizu MX2 используется радио-модуль Intel XG626 (бывший Infenion), такой же установлен в Samsung Galaxy Nexus. Этот же чип устанавливается в некоторые USB-модемы, например, он используется в модеме Huawei E369.

Вскрытие Meizu MX2
Вскрытие Meizu MX2

По новой системе имен (после покупки компании Infineon гигантом Intel) чип носит имя XMM6260. Детальные сведения о нем есть на сайте Infineon здесь, а также на форуме xda-developers.

И ниже основные особенности чипа в кратком файле от Intel:

Вскрытие Meizu MX2 Описание чипа Intel XMM6260

Теперь перевернем плату. Ближе к центру здесь находится сдвоенный чип, сверху LPDDR2 оперативная память производства Samsung — K3PE0E000M XGC2, снизу – снизу – «сердце смартфона» – ЦПУ на базе платформы Samsung Exynos 4412, аналогичная платформа используется в Samsung Galaxy Note II. На официальном сайте Samsung есть страничка с описанием общих особенностей платформы, вот она.

Вскрытие Meizu MX2 Описание платформы Samsung Exynos 4412 Quad Вскрытие Meizu MX2 Информация по модулям оперативной памяти Samsung

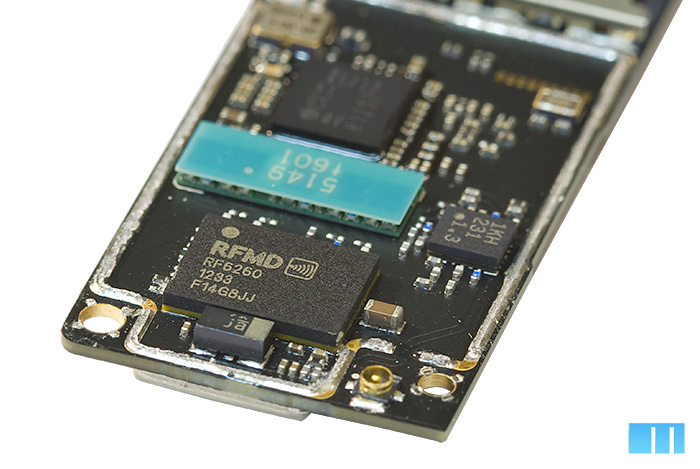

Возле этого чипа расположен отсек для установки карты microSIM. Ниже на плате еще один интересный элемент – RFMD RF6260, отвечающий за работу сетей 2G/3G. В описании чипа на официальном сайте он идет под именем «Quad-band Multimode Power Amplifier Module for 3G/4G Mobile Devices» и, соответственно, среди особенностей заявлена поддержка сетей четвертого поколения LTE.

Вскрытие Meizu MX2 Описание чипа RFMD RF6260

Вскрытие Meizu MX2

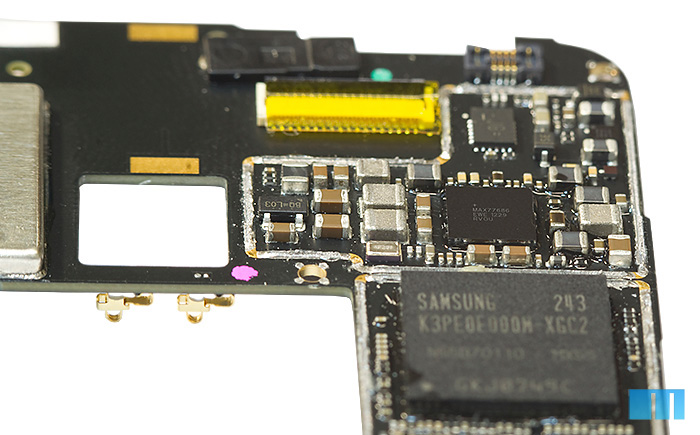

В верхней области платы, сразу над чипом с памятью и платформой Samsung, расположен «power management» чип – MAX77686.

Вскрытие Meizu MX2

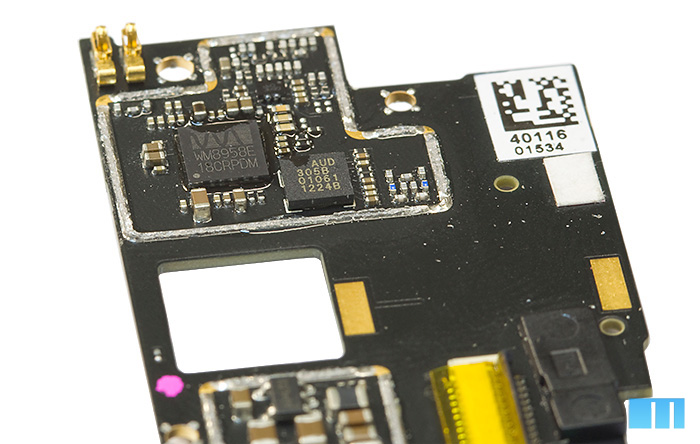

Также здесь находятся два аудио-чипа, голосовой процессор от Audience (AUD eS305) и основной – WM8958E от Wolfson Microelectronics.

Вскрытие Meizu MX2

Компания Wolfson известна своими аудиочипами для портативных устройств. Они используются в некоторых планшетах, например, HP TouchPad и Lenovo ThinkPad Tablet, а также во многих продуктах компании Samsung: смартфонах Samsung Galaxy S III, Samsung Galaxy Note II и планшетах. Более подробно про аудиочип WM8958E можно почитать на официальном сайте производителя здесь.

Вскрытие Meizu MX2 Описание аудио-чипа Wolfson WM8958

Детальные данные о характеристиках голосового процессора также можно найти в отдельном pdf файле:

Вскрытие Meizu MX2 Описание голосового процессора Audience

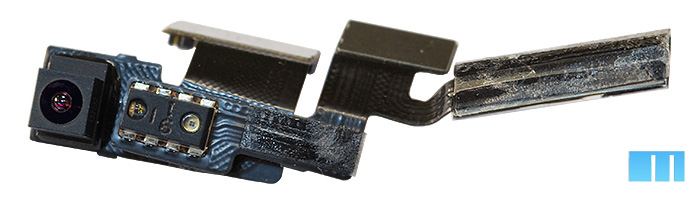

Модуль фронтальной камеры и два датчика: датчик света и сенсор приближения – установлены на одном шлейфе и подключаются к основной плате в верхней ее области.

Вскрытие Meizu MX2

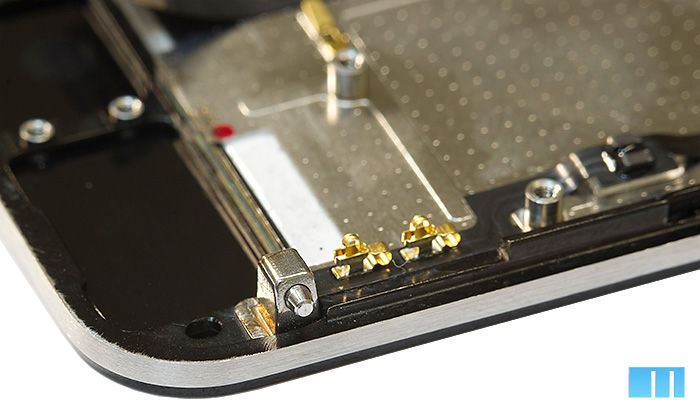

На верхнем торце корпуса внутри можно увидеть разговорный динамик по центру, слева от него 3.5 мм разъем. Здесь же находится небольшая пластиковая вставка, окрашенная в цвет металлической рамки, в которую она вписана. Вставка необходима для лучшей передачи GPS-сигнала.

Вскрытие Meizu MX2

Вскрытие Meizu MX2

Точно такая же вставка из пластика есть и внутри корпуса на металлическом кожухе, она тоже нужна для более эффективной работы расположенных под кожухом антенн.

Вскрытие Meizu MX2

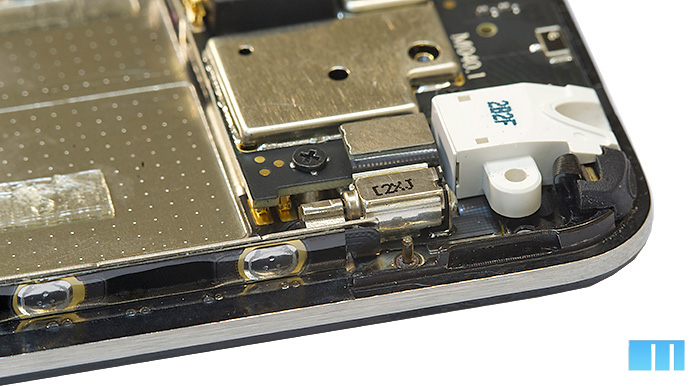

Чуть ниже и правее 3.5 мм разъема для наушников можно заметить небольшой вибромоторчик смартфона.

Вскрытие Meizu MX2

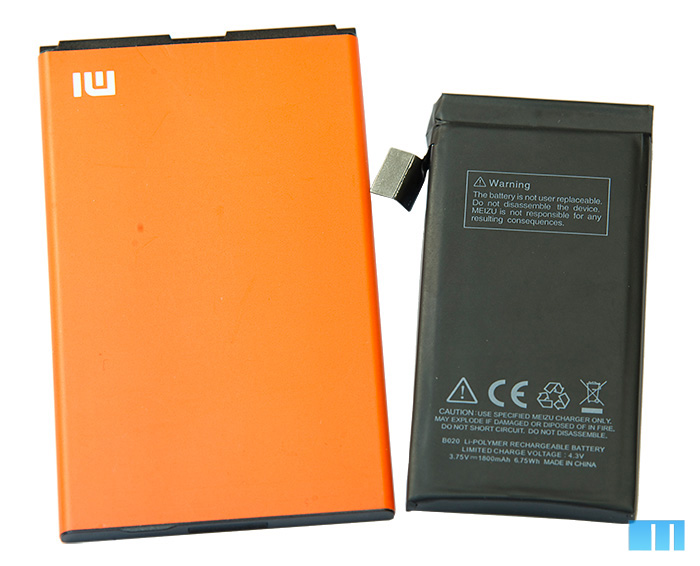

Отдельно хочется обратить внимание на габариты аккумулятора в Meizu MX2. В смартфоне используется Li-Pol батарея B020 1800mAh / 6.75Wh небольших размеров. Для сравнения рядом лежит аккумулятор, установленный в Xiaomi Mi-Two – BM20 1930/2000 mFx / 7.1/7.4 Wh.

Вскрытие Meizu MX2

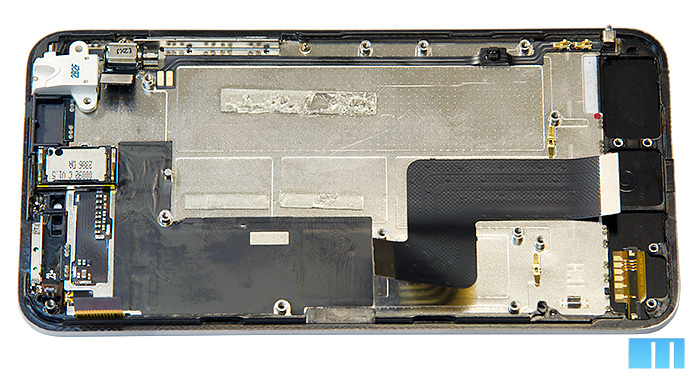

Корпус смартфона со снятой основной платой и остальными компонентами, которые можно относительно легко отсоединить, выглядит вот так:

Вскрытие Meizu MX2

В завершение хочется остановиться на раме из нержавеющей стали, лежащей в основе корпуса Meizu MX2 и обеспечивающей необходимую жесткость конструкции. Рама вырезается из цельного куска нержавеющей стали (берется специальная заготовка) и обрабатывается.

Вскрытие Meizu MX2

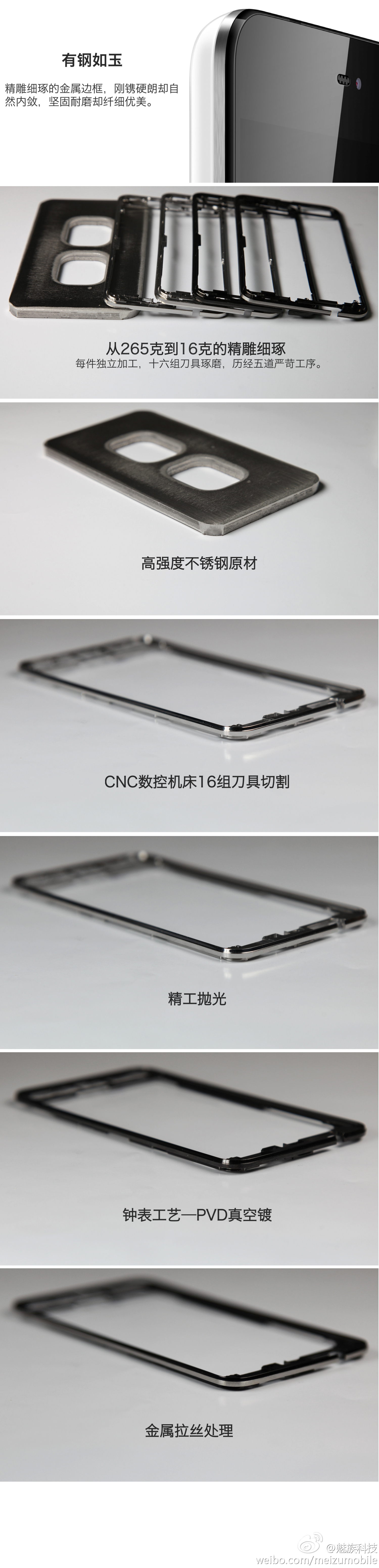

Процесс изготовления металлической рамы для Meizu MX2 из заготовки, фото


После обработки часть рамы (средний слой) шлифуется, ее мы видим, если посмотреть на середину любого торца смартфона. Обе крайних плоскости рамы покрываются лаком черного цвета, одна из таких областей – ободок вокруг экрана, другая остается внутри и ее не видно, если не снимать крышку аккумулятора.

Вскрытие Meizu MX2
