Бесшовные A-B-обновления в Android: как они устроены

в 6:59, , рубрики: android, aosp, ota, Блог компании SberDevices, Блог компании Сбер, Разработка под android


Всем привет. В SberDevices наша команда занимается разработкой различных железок и прошивок для них на базе AOSP.

Начиная с Android 8 (у некоторых вендоров с 7.1) в системе появился новый механизм накатки OTA-обновлений, т. н. Seamless A/B OTA Updates — бесшовные обновления. В этом посте я опишу общие принципы его работы, рассмотрю механизм с точки зрения разработчика, а также проведу сравнение со старым (будем его называть recovery-based) подходом применения обновлений. Всё нижесказанное будет справедливо только для чистого AOSP, т. к. конкретная реализация зависит от вендора.

Recovery-based OTA

Обновления для Android поставляются в виде zip-архива с образами обновляемых разделов (block-based updates). Во времена KitKat это был просто набор файлов, которые копировались на устройство прилагаемым скриптом. Я не стану подробно останавливаться на этом режиме, кратко опишу основные принципы его работы:

  • zip-архив скачивается системой на устройство;
  • система перезагружается в режим recovery;
  • проверяется совместимость обновления с устройством, его подпись;
  • если всё OK, выполняется updater-script из zip-архива;
  • в процессе обновления устройство может несколько раз перезагрузиться (например, для обновления device tree);
  • если всё прошло успешно, загружаемся в новую прошивку.

Какие минусы в данной схеме?

  • Необходимость резервировать достаточное количество встроенной памяти для OTA-архива. Для этого служит раздел /cache. Некоторые вендоры используют /data, но это редкость. В итоге пользователю остаётся меньше места (да, приложения всё ещё могут использовать место в разделе /cache, но с некоторыми ограничениями).
  • Перезагрузка и применение обновления занимает время, что может быть критично для некоторых видов устройств, например, для Smart TV.
  • Прерывание процесса обновления может привести к boot loop.
  • Нет возможности откатиться на старую версию прошивки.

Эти неудобства позволяет обойти способ бесшовного обновления. Давайте посмотрим, как он устроен.

Seamless A/B OTA

Ключевые компоненты и механизмы, необходимые для реализации бесшовных A/B-обновлений:

  • слотовая разметка флеш-памяти;
  • взаимодействие с загрузчиком, управление состоянием слотов;
  • системный демон update_engine;
  • генерация zip-архива с обновлением. В рамках данной статьи этот аспект рассматриваться не будет.

Слотирование

Основным принципом работы A/B OTA является слотирование. Все разделы, которые необходимо обновлять (это могут быть любые разделы, а не только системные), должны находиться в двух копиях или, иначе, в слотах. В Android-реализации поддерживается 2 слота, которые именуются соответственно A и B. Система загружается и работает из текущего слота, второй используется только в момент обновления. К имени раздела добавляется суффикс с именем слота.

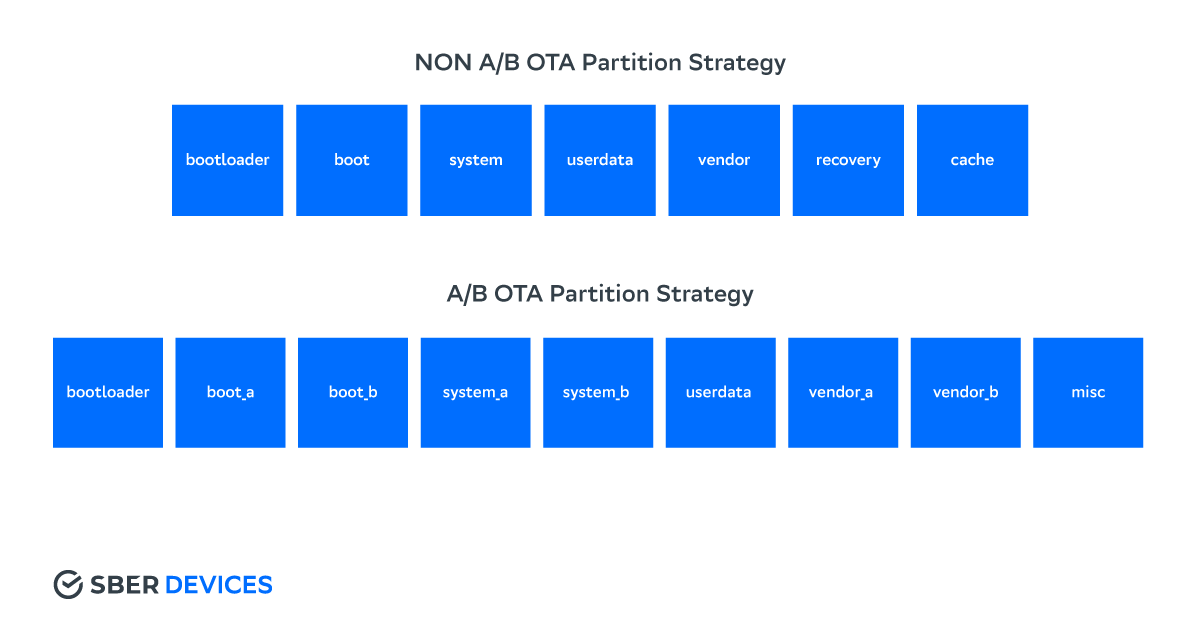

Ниже приведена таблица сравнения двух вариантов организации разделов на устройстве.

Все слотируемые разделы помечаются опцией монтирования slotselect, чтобы система могла выбрать правильный слот. В зависимости от того, где они описаны, это может быть fstab либо dts.

Изменения в таблице разделов

  • В /сache больше нет необходимости. Теперь обновление может сохраняться либо в /data, либо сразу прошиваться в неактивный слот (об этом ниже).
  • Раздел recovery также больше не используется. Однако режим recovery всё ещё существует, он необходим, например, для сброса устройства на заводские настройки (к этому может привести rescue party). Или для т. н. ручного обновления (sideload) через adbRecovery ramdisk теперь лежит внутри boot-раздела, ядро общее.
  • Для переключения режима загрузки (android/recovery) появилась новая опция в cmdline ‑ skip_initramfs.

На первый взгляд кажется, что такая схема не оптимальна, т. к. под систему необходимо выделить в два раза больше места. Но ведь мы избавились от /cache, а значит уже сэкономили большое количество памяти. Таким образом, система будет занимать немного больше, чем в варианте с recovery.

Главным достоинством A/B-обновлений является возможность стриминга прошивки. Именно она обеспечивает бесшовность и прозрачность обновлений для пользователя: для обновления устройству достаточно перезагрузиться в новый слот. В этом режиме нет необходимости заранее скачивать zip-архив, занимая место в /data. Вместо этого система сразу пишет блоки данных из специально подготовленного файла (payload, см. ниже) в каждый раздел неактивного слота. С точки зрения реализации нет разницы, скачиваем ли мы предварительно обновление либо сразу стримим его в слот.

Слоты имеют следующие состояния:

  • active – активный слот, из него будет загружена система при следующей перезагрузке;
  • bootable – обновление успешно прошито в слот, прошло валидацию, совпали хеш-суммы и т. д.;
  • successful – система смогла успешно загрузиться в новый слот;
  • unbootable – слот поврежден. Система всегда помечает слот как unbootable перед началом процесса обновления.

Оба слота могут быть bootable и successful, но только один — active.

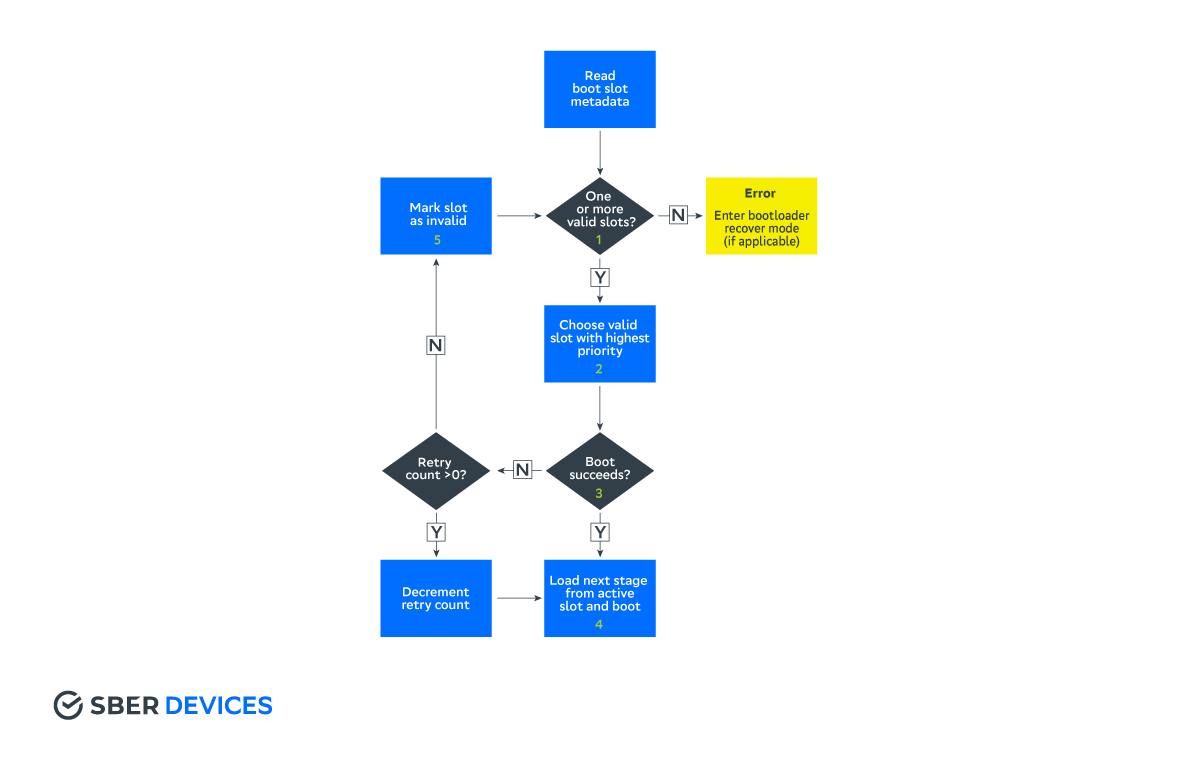

Алгоритм работы загрузчика при выборе слота:

  • Загрузчик определяет, что имеется один или более слотов с флагом bootable.
  • Из них выбирается активный слот (либо слот с наибольшим приоритетом).
  • Если система загрузилась успешно, слот помечается как successful и active.
  • Иначе слот помечается как unbootable и система перезагружается.

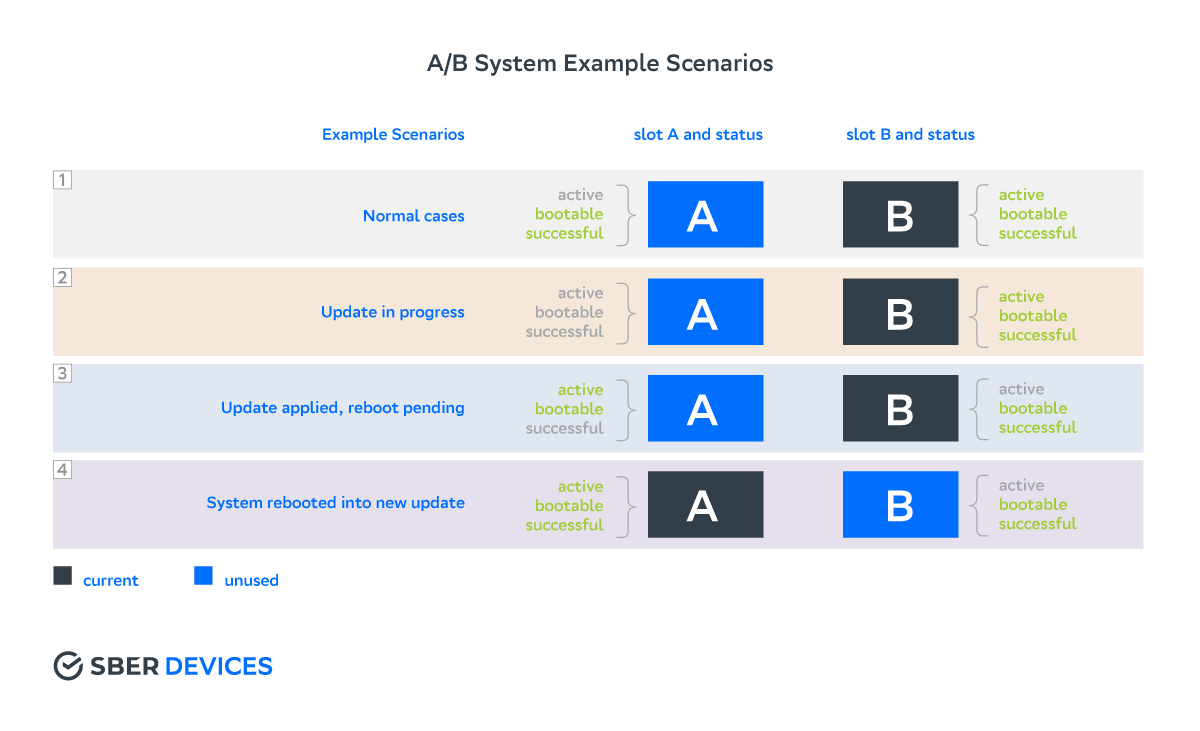

Изменение состояний слотов во время обновления:

Необходимые компоненты для работы с Seamless A/B.

boot_control

Для поддержки A/B-обновлений вендор должен реализовать специальный HAL-интерфейс — boot_control. Он позволяет изменять состояния слотов и получать о них информацию. Для внешней работы (например, через adb shell) используется утилита – bootctl. Интерфейс используется как средство взаимодействия между ОС и загрузчиком.

update_engine

Основной компонент всей A/B-схемы. Занимается загрузкой, стримингом обновлений, проверкой подписи и многим другим. Изменяет состояния слотов через boot_control. Позволяет контролировать процесс обновления устройства: приостанавливать, возобновлять, отменять.
Компонент пришёл в Android из ChromeOS, где уже используется некоторое время. AOSP поддерживает update_engine в виде статической sideload-сборки. Именно она используется в recovery, т.к данный режим не поддерживает динамическую линковку.

Процесс работы данного компонента можно разделить на следующие шаги:

  • загрузка обновления в слот. Загружать можно как из предварительно скачанного пакета с обновлением, так и напрямую по Сети через http/https. В процессе загрузки проверяется подпись, открытый ключ уже находится на устройстве (/system/etc/update_engine/update-payload-key.pub.pem);
  • верификация загруженного обновления и сравнение хеш-сумм;
  • выполнение post-install скриптов.

Структура пакета обновления:

2009-01-01 00:00:00 .....          360          360  META-INF/com/android/metadata
2009-01-01 00:00:00 .....          107          107  care_map.txt
2009-01-01 00:00:00 .....    384690699    384690699  payload.bin
2009-01-01 00:00:00 .....          154          154  payload_properties.txt
2009-01-01 00:00:00 .....         1675          943  META-INF/com/android/otacert

  • care_map.txt — используется update_verifier-ом (см. ниже);
  • payload_properties.txt — содержит хеши и размеры данных внутри payload;
  • payload.bin — пакет обновления, содержит блоки всех разделов, метаданные, подпись.

update_engine_client

Клиент для управления демоном update_engine. Может напрямую вызываться вендором для применения обновления.

update_verifier

Утилита для проверки целостности системы при первом запуске (слот с флагом active, но еще не successful). Контроль целостности реализуется с помощью модуля ядра dm-verity. Если проверка закончилась успешно, утилита помечает текущий слот как successful. Иначе система перезагружается в старый слот. Верифицируются только блоки, указанные в файле care_map.txt.

UpdateEngineApi

Для реализации vendor-сервисов обновлений существует Java API. Также имеется пример реализации такого сервиса.

Рассмотрим пример сборки A/B update в AOSP. Для этого отредактируем Makefile целевой платформы:

#Включим поддержку A/B
AB_OTA_UPDATER := true
#Укажем необходимые разделы для слотирования:
AB_OTA_PARTITIONS := boot system vendor
#Добавим необходимые пакеты
PRODUCT_PACKAGES := update_engine update_engine_client update_verifier
#Отключим раздел recovery
TARGET_NO_RECOVERY := true
#Убедимся, что НЕ определяются переменные для раздела cache:
#BOARD_CACHEIMAGE_PARTITION_SIZE := ...
#BOARD_CACHEIMAGE_FILE_SYSTEM_TYPE := ...

После вызова make otapackage получаем zip-архив с обновлением. В таком виде он уже подходит для sideload-режима. Можем выполнить перезагрузку в recovery и вызвать adb sideload ota.zip. Этот способ удобен для отладки.

Применение обновления изнутри рабочей системы обычно определяется вендором. Самый простой способ — выложить payload.bin на http-сервер и напрямую вызвать update_engine_client.

Пример вызова:

update_engine_client
--payload=http://path/to/payload.bin
--update
--headers="
FILE_HASH=ozGgyQEddkI5Zax+Wbjo6I/PCR8PEZka9gGd0nWa+oY=
FILE_SIZE=282344983
METADATA_HASH=GLIKfE6KRwylWMHsNadG/Q8iy5f786WTatvMdBlpOPg=
METADATA_SIZE=26723"

В параметр headers передается содержимое файла payload_properties.txt. В logcat можно наблюдать прогресс обновления. Если передать ключ --follow, прогресс будет дублироваться в stdout.

Заключение

Плюсы нового механизма обновлений очевидны:

  • обновление системы происходит в фоне, не прерывая работу пользователя. Да, всё так же потребуется перезагрузка (в новый слот), но пройдёт она значительно быстрее, чем перезагрузка в recovery для применения обновления;
  • минимизируется вероятность boot loop (от ошибок в реализации никто не застрахован). Процесс обновления можно прерывать, на активный слот это никак не повлияет;
  • появляется возможность отката на предыдущую версию прошивки. Даже если по каким-то причинам обновление прошло неуспешно, система просто вернётся к старой версии;
  • благодаря стримингу устройство обновится быстрее;
  • в зависимости от реализации можно полностью исключить пользователя из процесса обновления.

Из минусов я бы выделил два момента:

  • A/B OTA становится зависимой от текущей разметки диска, т. к. обновление происходит во время работы системы. Т. е. становится невозможно накатить обновление с изменёнными разделами;
  • относительная сложность реализации.

И все же, на мой взгляд, плюсы перевешивают. Кстати, в нашем недавно анонсированном устройстве мы используем A/B OTA обновления.

Автор: Меняев Константин
