Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

в 2:03, , рубрики: apple, Песочница, метки:

Привет! Сегодня я хочу рассказать о том как я при помощи паяльника разогнал свой старенький eMac. Делал я это года 3 тому назад, так что сейчас буду рассказывать все по мере разбирания старичка.

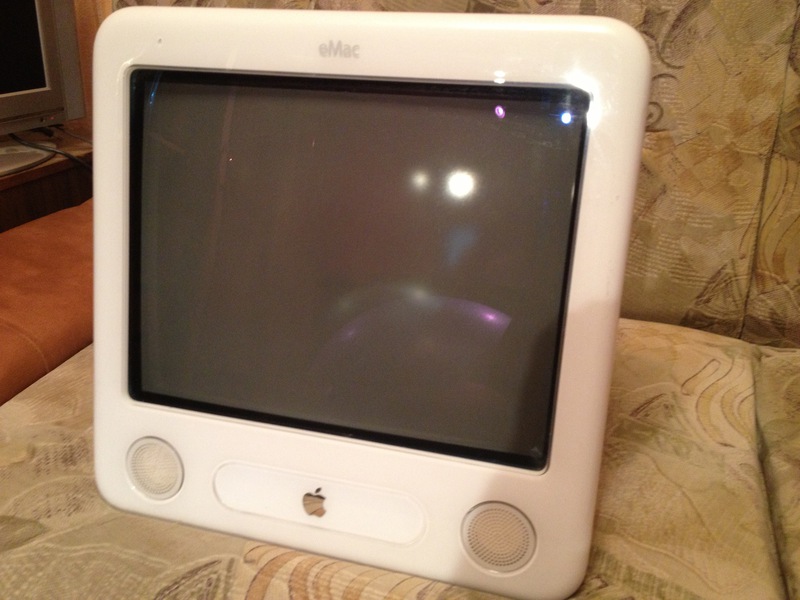

Вид спереди.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Вид снизу.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

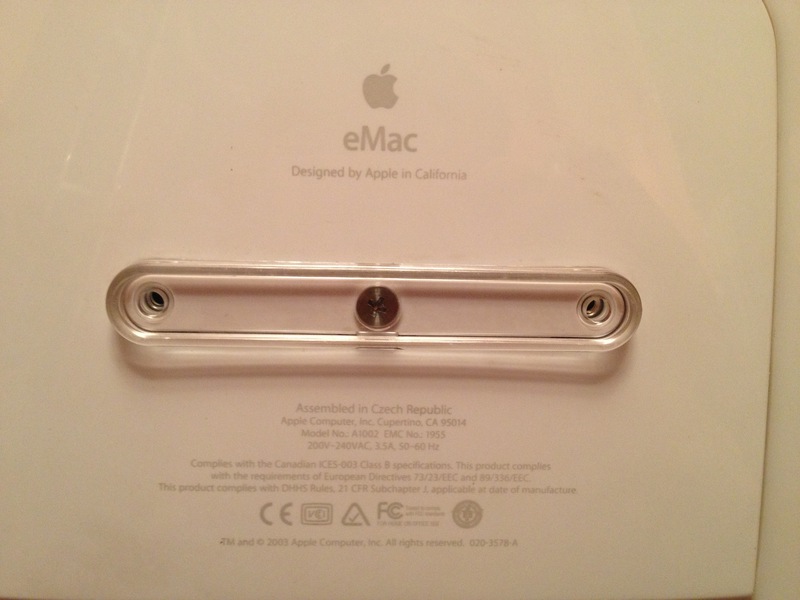

Надписи на крышке. 2х болтов не хватало с момента покупки (брал с рук) =)

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

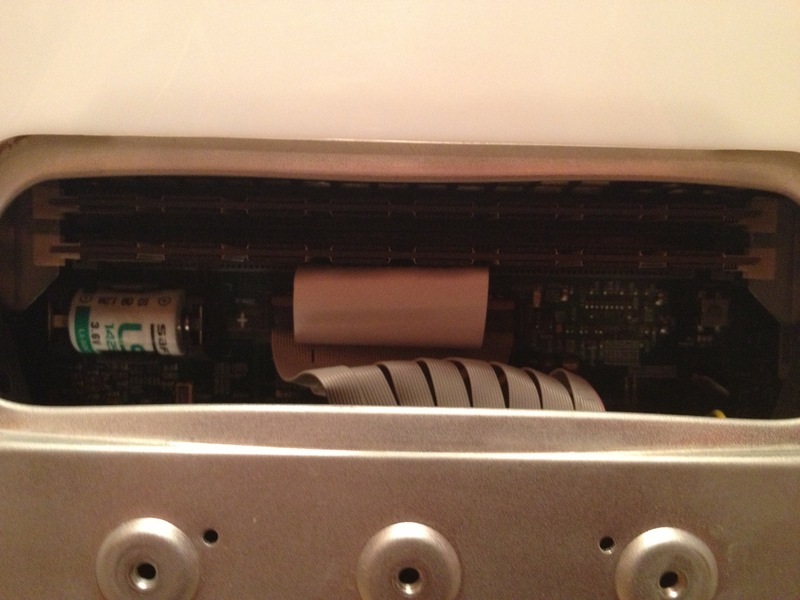

Сняв крышку получаем доступ к оперативной памяти, батарейке биоса и кнопке сброса PRAM.
Кстати, для питания биоса используется аккумулятор, а не просто батарейка. Это здорово т.к. в процессе длительной эксплуатации вспоминать про неё прийдется крайне редко. Изначально здесь стояла никель-кадмиевый аккум, но он перестал держать заряд. В МакОСе это выражалось сбросом времени. Я поменял его на Литиевый. Работает дальше =)

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Открутив все болты в корпусе снимаем его аккуратно, не повредив провода кнопки питания. Отсоединяем их.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Снимаем крышку.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

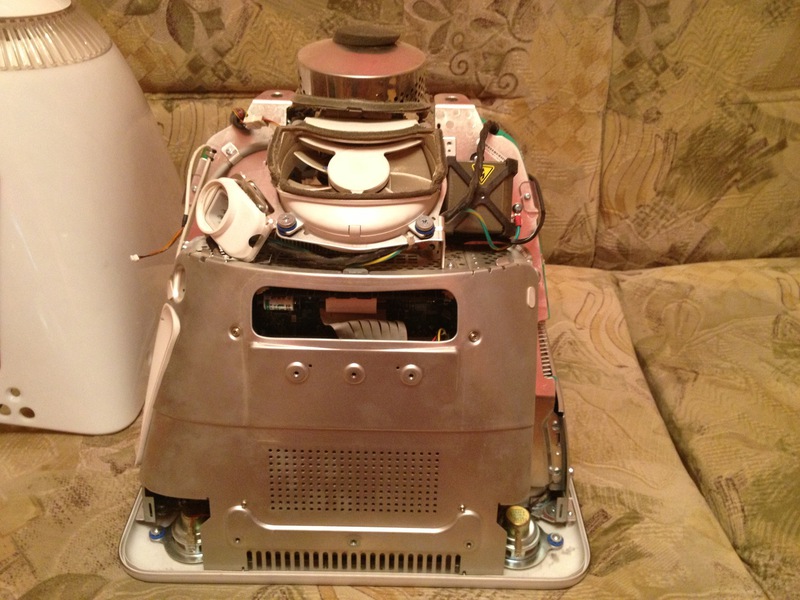

Общий вид без крышки, снизу.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Ссади.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

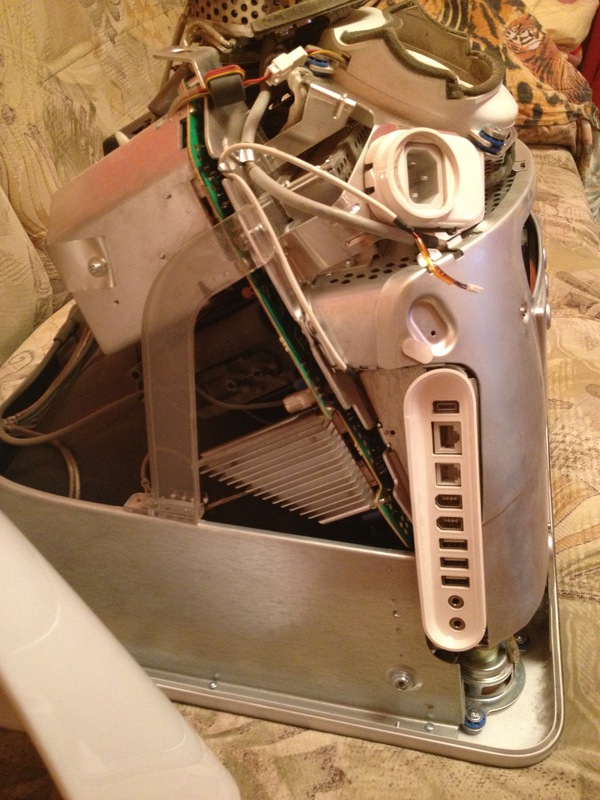

Сбоку.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Стерео динамики здесь на 19 Ватт.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

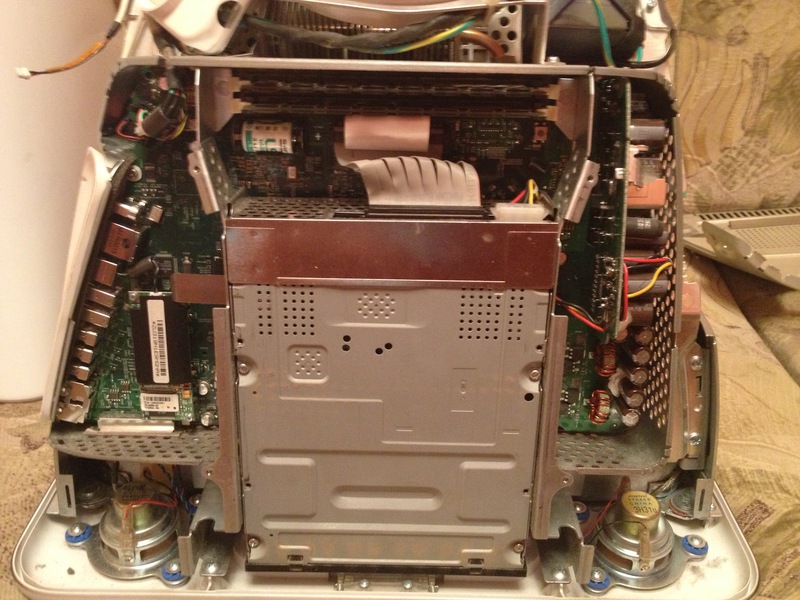

Далее снимаем крышку, открутив 2 болтика.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Получаем доступ к CD-ROM приводу и модему. Привод был тоже заменен, старый не поддерживал DVD. Теперь он всеядный, но есть небольшой косяк. Если после включения компа не использовать привод в течении 10 минут, то он как бы зависает. Перестает откликаться на кнопку eject, и вообще ведет себя как будто бы его нету совсем. В инете пишут что так практически с любым приводом и это не лечится, кроме определенных моделей, которые изначально пашут как надо, то есть дополнительных ухищрений не требуют. Явно проблема совместимости микропрограмм.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

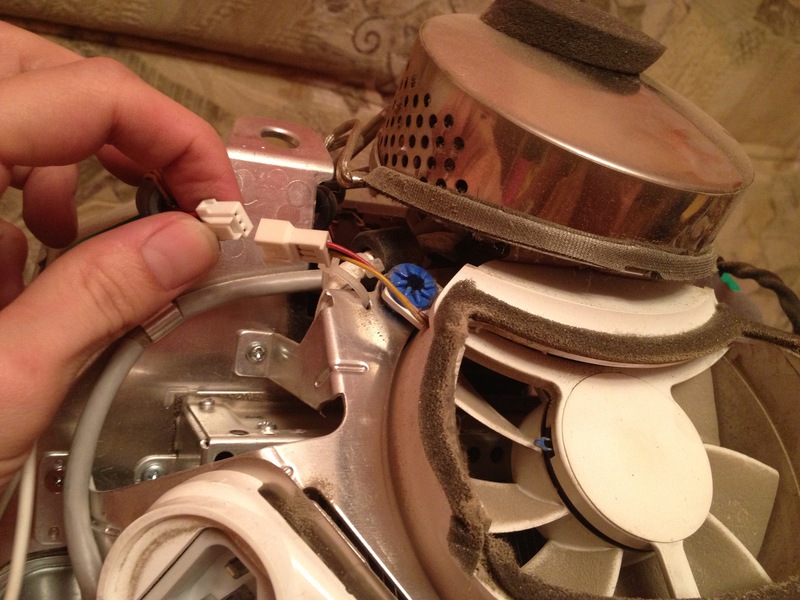

Отсоединяем провод питания вентилятора.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Снимаем его. Он установлен на резиновых буферах, призванных исключить вибрацию, но на деле сам кулер «режет воздух» довольно громко.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

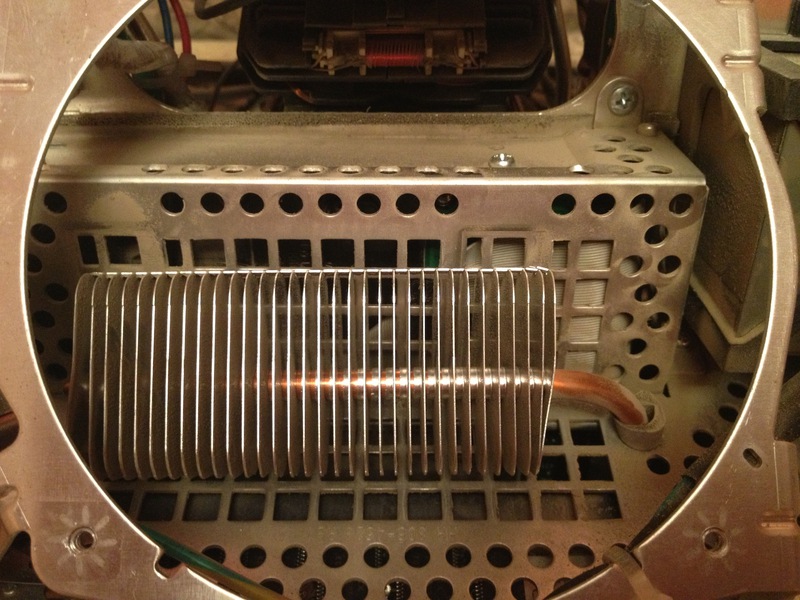

Под кулером видим тепловую трубку с радиатором.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Отсоединяем сигнальный провод монитора. Кстати оказывается это обычный RGB разъем. В интернете кулибины даже заменяли родной кинескоп на ЖК матрицу соответствующих размеров. Ну и опысывали что проблем с подключением никаких нет.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

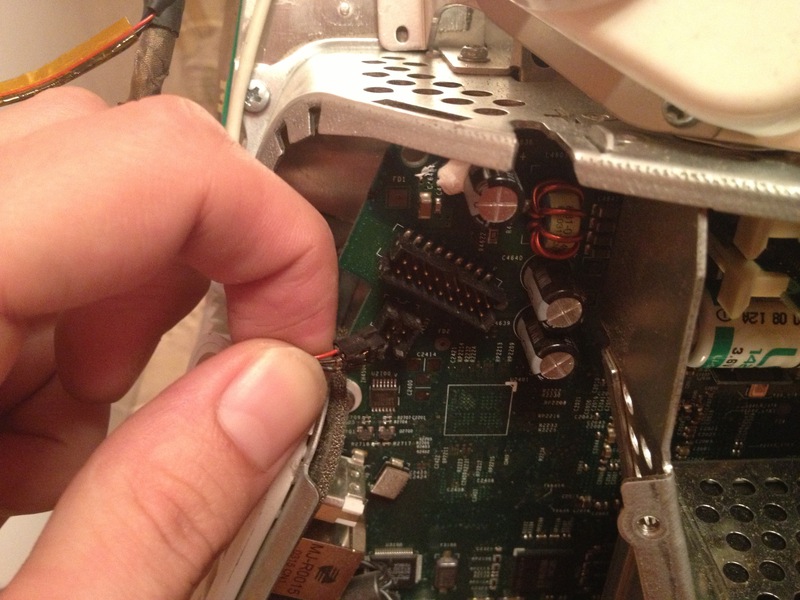

Отсоединяем второй конец от кнопки включения.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Далее отключаем динамики, микрофон, светодиод индикации состояния и еще один разъем который уходит куда-то в глубь монитора, потому назначение его я не понял.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

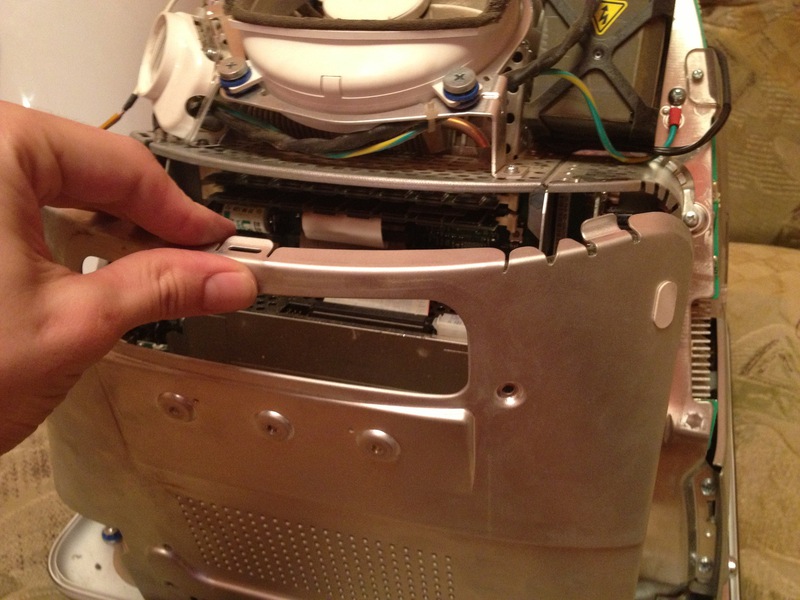

Открутив по периметру все болты снимаем «системный блок» с монитора.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

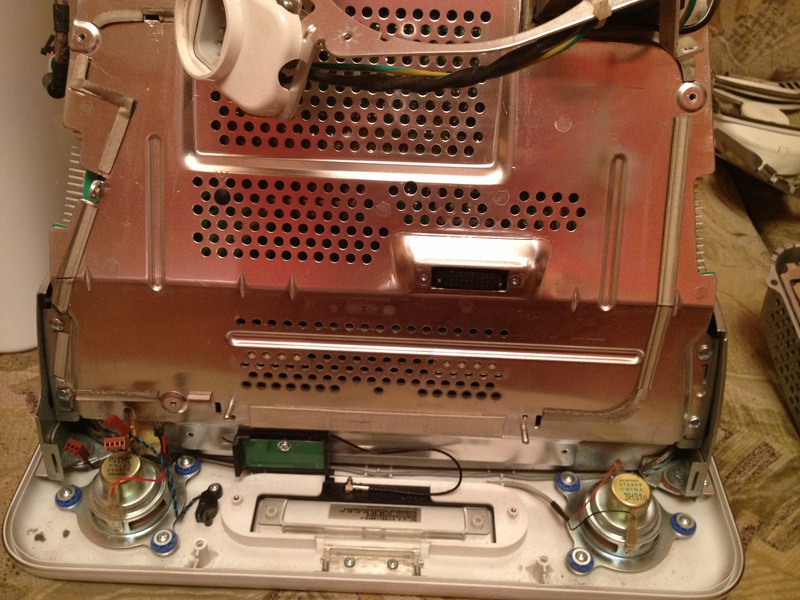

Монитор без блока.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Обратная сторона материнской платы.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

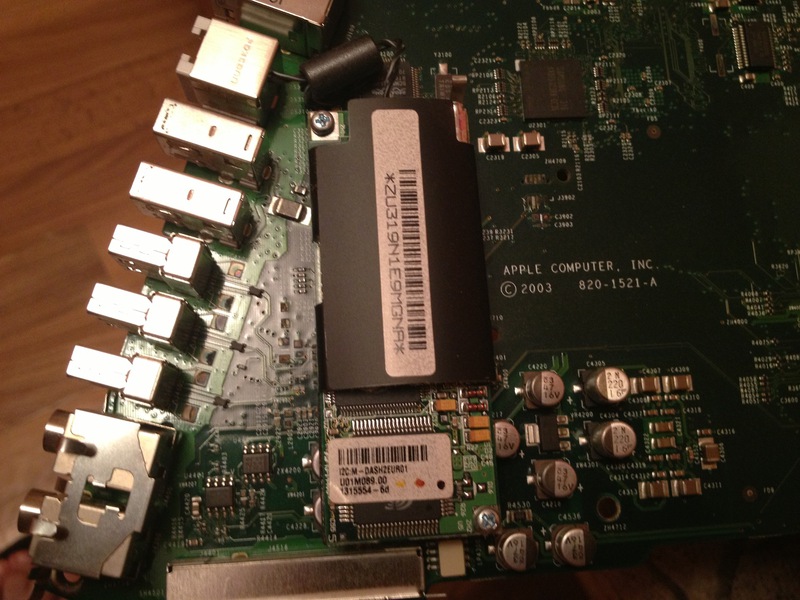

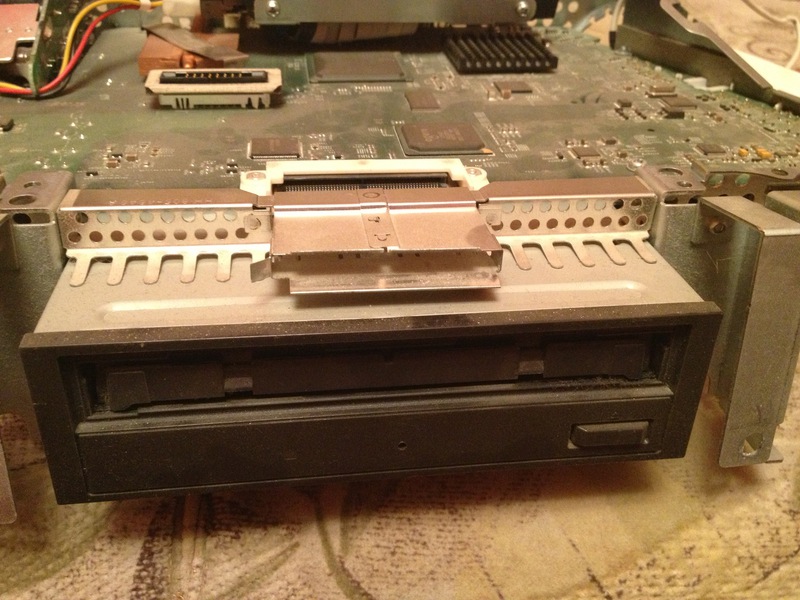

Разъем для подключения опциональной Wi-Fi карты. Кстати для ее установки не требуется разбирать комп, достаточно открутить над CD-ROM приводом небольшую пришечку.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Жесткий диск тоже был мною заменен. Было 60 Гб, стало 120 Гб — максимум для этой платформы.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

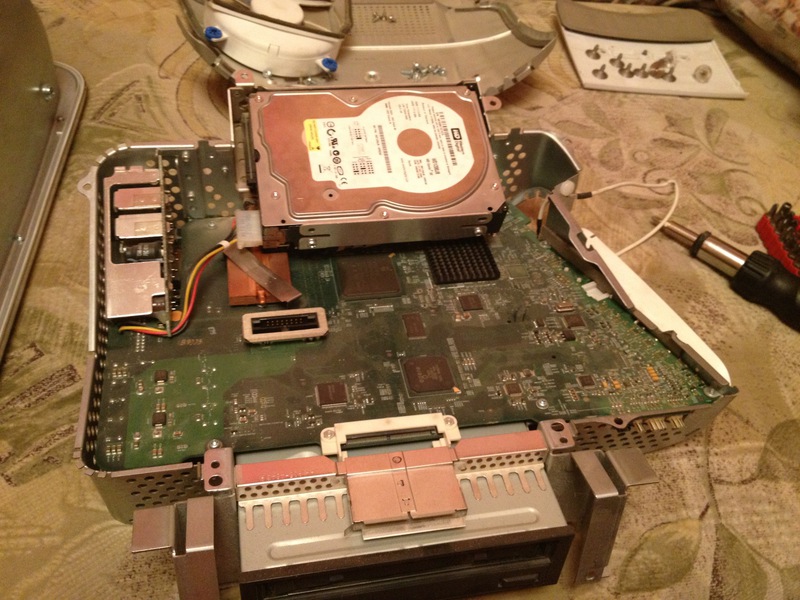

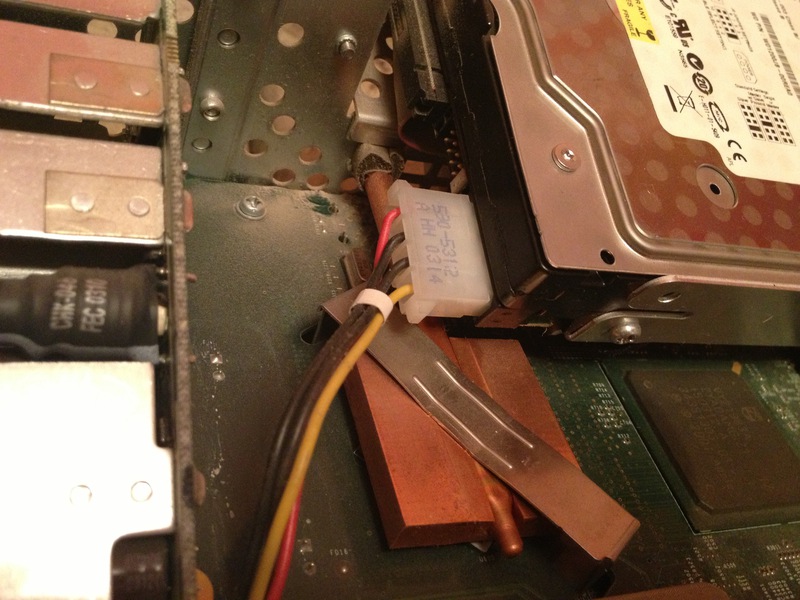

Сбоку от «винта» довольно массивный медный радиатор процессора с тепловой трубкой.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

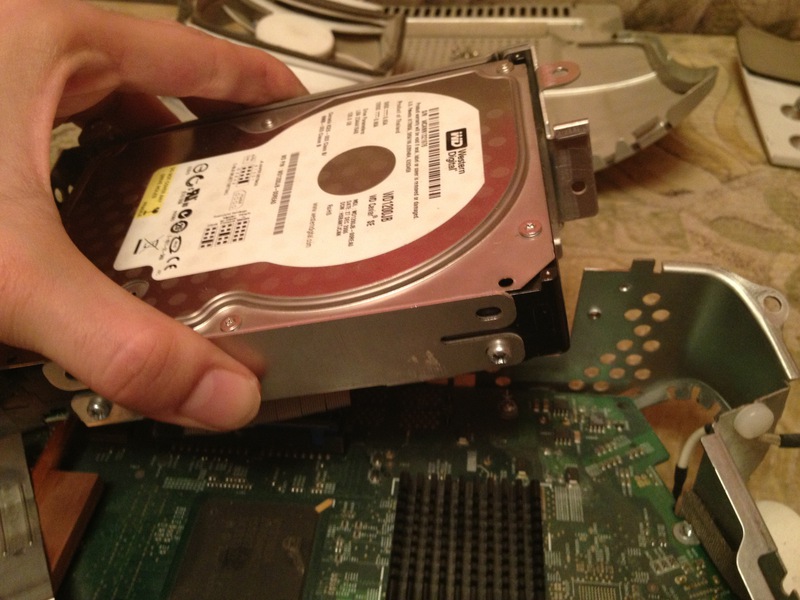

Снимаем жесткий диск.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

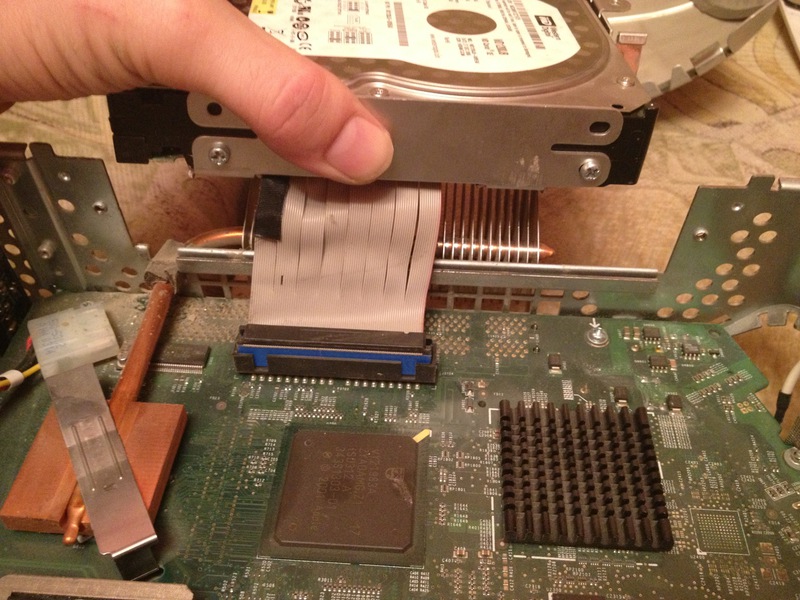

Отсоединив шлейф.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

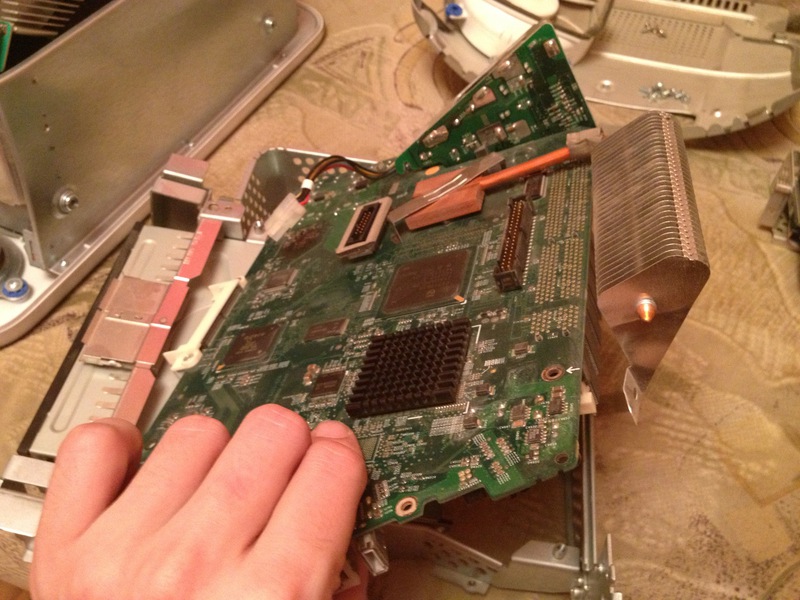

И, наконецто, снимаем «материнку».

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

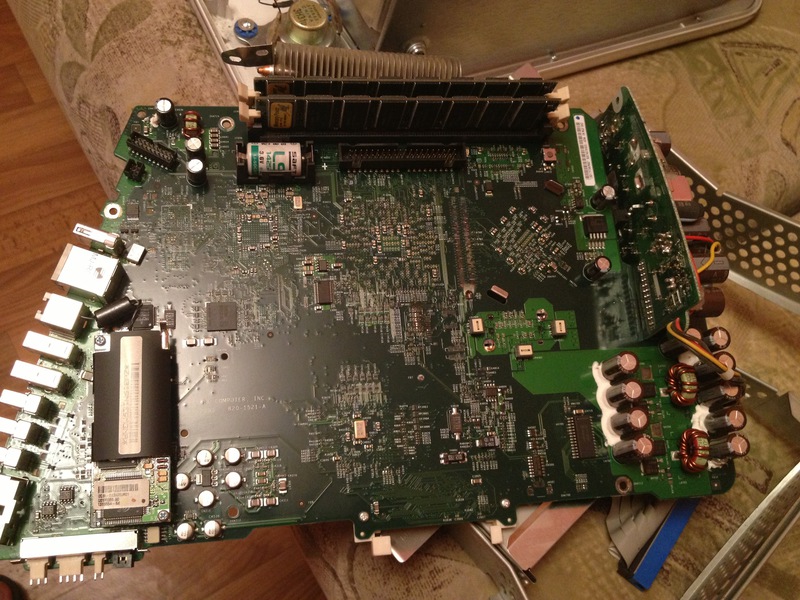

Общий вид обратной стороны материнской платы

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Dial-Up модем.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Блок питания.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

А вот собственно место орудования паяльником. Замечу что на тот момент паяльник в руках я держал впервые. Было очень страшно. Больше всего я боялся убить машинку. Но желания выжать из процессора заветные мегагерцы пересиливало страх.
Кстати процесс пока я «разгонял» машинку, пришлось трижды собрать/разобрать её и трижды перепаивать. И еще паять пришлось с помощью зубочистки =) Я придерживал ею те маленькие диоды, которые так и норовили «выстрелить» в пространство и затеряться =)

Красным цветом я пометил три ряда контактов, с помощью которых регулируется степпинг процессора, зеленым — то как было изначально, синим то что получилось в результате.

Apple eMac. Разгон c 1 Ггц до 1.2 ГГц при помощи паяльника

Сперва я разогнал его до 1.13 ГГц, потом собрал машинку, затем снова разобрав я разогнал ее до 1.3 ГГц и собрав обратно думал уже что так все прекрасно и останется. Но после какого-то времени работы комп стал выпадать в «экран смерти». Естественно я не сомневался что это из-за моего разгона. Потому пришлось разбирать его в 3й раз и снова перепаивать до 1.2 ГГц.
Вот в таком режиме мешинка пашет без каких-либо глюков уже 3й год.
Вот такие вот приключения =)
