Записки IoT-провайдера: как за один день создать сеть LoRa в городе без сети?

в 5:25, , рубрики: IoT, IT-стандарты, LoRaWAN, Беспроводные технологии, Интернет вещей

Мы научились работать там, где нас нет. Теперь мы умеем настраивать сеть LoRa без нашего Интернета. Как мы это сделали — в статье. Место действия — город Карабаш, Челябинская область. Поехали!

Записки IoT-провайдера: как за один день создать сеть LoRa в городе без сети? - 1

Задача:
1) Есть перспективный заказчик.
Он не верит в технологию, но нам интересен.

2) В городе нет нашей сети.
Настроить LoRa через свой Интернет не можем.

Наше решение:
1) На один день разворачиваем пилотный проект
2) Проверяем возможности оборудования
3) Проверяем сеть
4) Получаем результаты и делаем выводы

Что мы сделали:

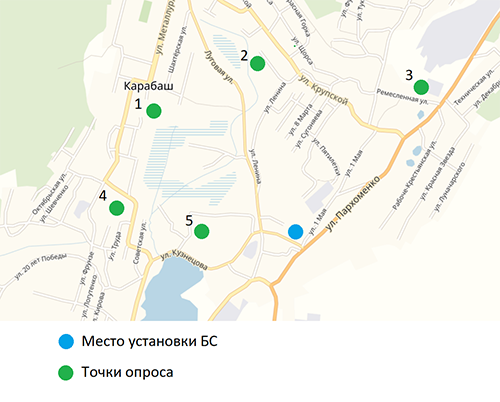

Место — город Карабаш. Город с малоэтажной застройкой (до 5-ти этажей, выше — редкость). Окружение — горы, сложный рельеф местности, большие перепады высот.

Записки IoT-провайдера: как за один день создать сеть LoRa в городе без сети? - 2

Нам нужно настроить опрос 5-ти объектов по воздуху. Удаление от центральной точки — 1-2 километра. У нас есть точка на крыше на высоте 20 м и розетка 220 В.

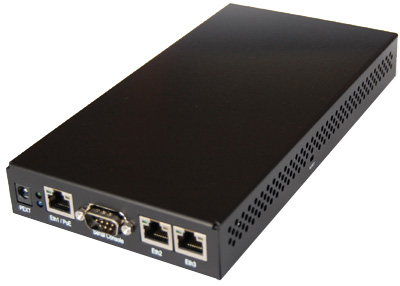

1) Сеть развернули через 4G. Взяли роутер Mikrotik (на основе платы RBM33G и LTE модема R11e-LTE). Интернет здесь поступает через sim-карту.

Записки IoT-провайдера: как за один день создать сеть LoRa в городе без сети? - 3

Минусы:
— плавающий пинг <Базовая станция — Сервер>
— низкая предсказуемость сигнала
— нет опыта

Такие проекты мы разворачивали только на столе. При этом базовую станцию (далее — БС) делали передвижной: размещали ее в машине. Здесь мы решили протестировать стационарное положение БС в реальных условиях. Так как опыта у нас не было, опирались на гипотезы и двигались на свой страх и риск.

2) Для временного размещения БС мы использовали стандартный 2,5 метровый кронштейн с креплением на стену. Высота подвеса позволила максимально сократить влияние краев крыши на диаграмму направленности.

3) Подвели к БС питание по POE. Mikrotik закрепили на кронштейне.

Схема оказалась работоспособной.

Ее минусы:
— на пинг до БС влияет место расположения роутера
— в Mikrotik слабые антенны. Хватило для тестирования. Но будем искать альтернативу.

Результаты тестирования:

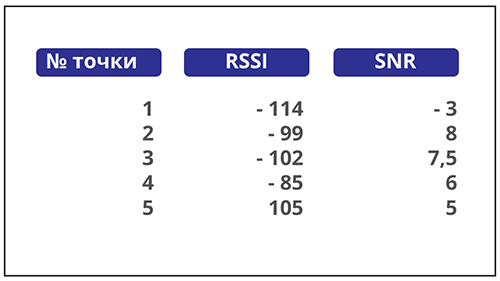

Привожу итоги. В таблице отметил точки замеров и качественные параметры сигнала. RSSI и SNR далеки от критических. Низкое качество видим только в точке #1.

Записки IoT-провайдера: как за один день создать сеть LoRa в городе без сети? - 4

Замеры проводили внутри зданий обычным радиомодулем без внешних антенн. В проект заложили возможность использовать радиомодули с внешними антеннами и выводить последние на крыши.

Заказчик результатами доволен. Мы готовим возможность подключения его приборов в нашу сеть. Также планируем перенос БС на стационарное размещение. Разумеется, хотим подключиться по проводному Интернету. Но пока так.

Радует, что теперь у нас есть БС вне зоны нашего проводного присутствия.

Записки IoT-провайдера: как за один день создать сеть LoRa в городе без сети? - 5

Проект сделали за один день, включая дорогу от Челябинска до Карабаша и замеры по пяти точкам.

Нам будет интересно услышать комментарии и вопросы от вас. Возможно, кто-то сможет подсказать более интересное решение.
