Как подключить АЦП HX711 к NRF52832

в 14:35, , рубрики: cortex-m4, nrf52832, ацп hx711, Беспроводные технологии, Интернет вещей, программирование микроконтроллеров, тензодатчики, электронные весы

1. Введение

На повестке дня стояла задача разработать протокол общения микроконтролера nrf52832 с двумя полумостовыми китайскими тензодатчиками.

Задача оказалась не простой, так как столкнулся с отсутствием какой — либо внятной информации. Вероятнее, что «корень зла» находится в самом SDK от Nordic Semiconductor — это постоянное обновления версий, некоторая избыточность и запутанность функционала. Пришлось писать все с нуля.

Я думаю эта тема довольно актуальна исходя из того, что данный чип обладает BLE стеком и целым набором “вкусняшек” режима энергосбережения. Но в техническую часть я сильно углубляться не буду, так как на эту тему написано немало статей.

2. Описание проекта


Железо:

  • Adafruit Feather nRF52 Bluefruit LE (то что оказалось под рукой)
  • АЦП HX711
  • Китайские тензодатчики 2 шт. (50х2 кг)
  • Программатор ST-LINK V2

Софт:

  • IDE VSCODE
  • NRF SDK 16
  • OpenOCD
  • Программатор ST-LINK V2

Все находится в одном проекте, придется только подшаманить Makefile (указать расположение вашего SDK).

3. Описание кода

Будем использовать GPIOTE модуль для работы с периферией исходя из привязки задач и событий, а также PPI модуль для передачи данных из одной периферии в другую без участия процессора.

ret_code_t err_code;
   err_code = nrf_drv_gpiote_out_init(PD_SCK, &config);//настраеваем на выход
   nrf_drv_gpiote_out_config_t config = GPIOTE_CONFIG_OUT_TASK_TOGGLE(false);//будем передергивать пин для импульса
   err_code = nrf_drv_gpiote_out_init(PD_SCK, &config);//настраеваем на выход

Настраиваем линию синхронизации PD_SCL на выход для генерации импульсов длительностью 10 мкс.

   nrf_drv_gpiote_in_config_t  gpiote_config = GPIOTE_CONFIG_IN_SENSE_HITOLO(false);// переход уровня с высокого на низкий
   nrf_gpio_cfg_input(DOUT, NRF_GPIO_PIN_NOPULL);// на вход без подтяжки
   err_code = nrf_drv_gpiote_in_init(DOUT, &gpiote_config, gpiote_evt_handler);

static void gpiote_evt_handler(nrf_drv_gpiote_pin_t pin, nrf_gpiote_polarity_t action)
{
    nrf_drv_gpiote_in_event_disable(DOUT);//отключаем прерывание
    nrf_drv_timer_enable(&m_timer0);//включаем таймер
}


Настраиваем линию данных DOUT для считывания состояния готовности HX711, при наличии низкого уровня срабатывает обработчик в котором отключаем прерывание и запускаем таймер для генерации синхронизирующих импульсов на выходе PD_SCL .

 err_code = nrf_drv_ppi_channel_alloc(&m_ppi_channel1);
   APP_ERROR_CHECK(err_code);
   err_code = nrf_drv_ppi_channel_assign(m_ppi_channel1,                                         nrf_drv_timer_event_address_get(&m_timer0, NRF_TIMER_EVENT_COMPARE0),                                           nrf_drv_gpiote_out_task_addr_get(PD_SCK));// подключаем таймер к выходу
   APP_ERROR_CHECK(err_code);
   err_code = nrf_drv_ppi_channel_enable(m_ppi_channel1);// включаем канал
   APP_ERROR_CHECK(err_code);
   nrf_drv_gpiote_out_task_enable(PD_SCK);

// включаем gpiote

После чего инициализируем PPI модуль и коммутируем наш таймер к выходу PD_SCL, для генерирования импульсов длительность 10мкс при наступление события сравнения, а также включаем GPIOTE модуль.


nrf_drv_timer_config_t timer_cfg = NRF_DRV_TIMER_DEFAULT_CONFIG;// по умолчанию
   timer_cfg.frequency = NRF_TIMER_FREQ_1MHz;// тактируем на частоте 1Мгц
   ret_code_t err_code = nrf_drv_timer_init(&m_timer0, &timer_cfg, timer0_event_handler);
   APP_ERROR_CHECK(err_code);
   nrf_drv_timer_extended_compare(&m_timer0,
                                  NRF_TIMER_CC_CHANNEL0,
                                  nrf_drv_timer_us_to_ticks(&m_timer0,
                                                            10),
                                  NRF_TIMER_SHORT_COMPARE0_CLEAR_MASK,
                                  true);// срабатывает по сравнению

Инициализируем нулевой таймер и его обработчик.

  if(m_counter%2 != 0 && m_counter<=48){
       buffer <<= 1;// переменная считанных даных
        c_counter++;// счетчик положительных  импульсов
           if(nrf_gpio_pin_read(DOUT))buffer++;//считываем состояние входа
   }

Самое интересное происходит в обработчике таймера. Период импульсов составляет 20 мкс. Нас интересуют нечетные импульсы (по восходящему фронту) и при условии, что их количество не более 24, а событий — 48. При каждом нечетном событии происходит считывание DOUT

Из даташита следует, что количество импульсов должно быть не менее 25, что соответствует коэффициенту усиления 128 (в коде я использовал 25 импульсов), это эквивалентно 50 событиям таймера, что указывает на окончание фрейма данных.

 ++m_counter;// счетчик событий
if(m_counter==50){
      nrf_drv_timer_disable(&m_timer0);// отключаем таймер
       m_simple_timer_state = SIMPLE_TIMER_STATE_STOPPED;//
       buffer = buffer ^ 0x800000;
       hx711_stop();//jотключаем hx711
       }


После этого отключаем таймер и обрабатываем данные (по даташиту) и переводим HX711 в режим низкого энергопотребления.


static void repeated_timer_handler(void * p_context)
{
   nrf_drv_gpiote_out_toggle(LED_2);
   if(m_simple_timer_state == SIMPLE_TIMER_STATE_STOPPED){
      	hx711_start();// включаем hx711
       nrf_drv_gpiote_out_toggle(LED_1);
       m_simple_timer_state = SIMPLE_TIMER_STATE_STARTED;
   }

}
/**@brief Create timers.
*/
static void create_timers()
{
   ret_code_t err_code;

   // Create timers
   err_code = app_timer_create(&m_repeated_timer_id,
                               APP_TIMER_MODE_REPEATED,
                               repeated_timer_handler);
   APP_ERROR_CHECK(err_code);
}

Ожидаем события от RTC таймера с интервалом в 10 с (эту уже на ваше усмотрение) в обработчике запускаем HX711, вызывая прерывание по линии DOUT.

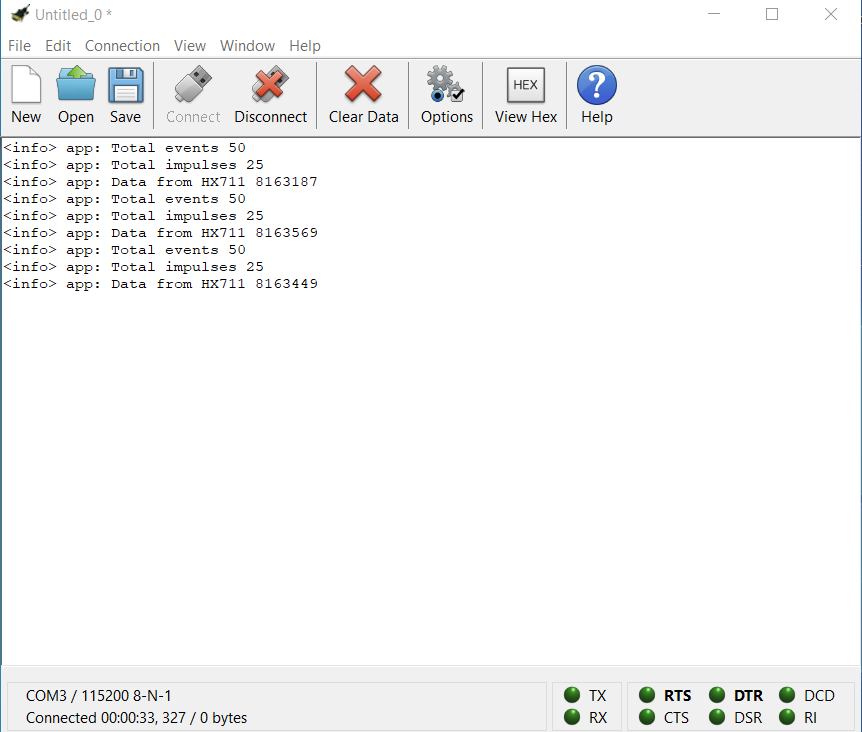

Есть еще один момент, логи выводятся через UART (baud rate 115200, TX — 6 пин, RX — 8 пин) все настройки находятся в sdk_config.h


Выводы

Спасибо всем за внимание, надеюсь эта статья будет полезной и сократит драгоценное время на поиск решения для разработчиков. Хочу сказать, что технический подход который использует Nordic в своих платформах довольно интересен с точки зрения энергоэффективности.

P.S.

Проект еще в процессе разработки, поэтому если будет интересна эта тема в следующей статье я постараюсь описать алгоритм калибровки датчиков веса, а также подключения BLE стека.
