Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

в 12:03, , рубрики: hp networking, Блог компании HP, Сетевые технологии

Персонифицированный контроль за доступом к сети — задача хлопотная как со стороны администратора, так и со стороны пользователя. Многие системные администраторы уходят от этой задачи, применяя более «простые» методы контроля за доступом к пользовательским портам типа MAC authentication, портальная аутентификация или Port-security, а то и вовсе не делают какой-либо контроль на порту.

Но что же делать, если всё-таки нужно применять персонифицированный контроль за доступом к сети? Причём, контроль доступа нужно осуществлять как для проводных, так и беспроводных абонентов.

В этой статье я расскажу, как эту задачу можно решить, используя связку между контроллером точек беспроводного доступа типа HP MSM (модель не столь важна), системой управления HP IMC c установленным модулем User Access Management (UAM). Другие элементы инфраструктуры, такие как точка беспроводного доступа и коммутатор проводного доступа, являются лишь передаточным звеном для трафика, и о них я упомяну вскользь.
Итак, в статье с помощью снимков с экрана и элементов конфигурации CLI я покажу, как настраивается оборудование для этой задачи.

Начну с контроллера точек беспроводного доступа HP MSM, т.к. именно он будет являться устройством типа «authenticator» или «NAS», который будет получать запросы пользователей на аутентификацию и работать с RADIUS сервером, в качестве которого будет выступать система IMC c дополнительно установленным на ней модулем UAM. К слову сказать, на контроллере также есть локальный RADIUS сервер (в нашем примере мы будем использовать внешний).
Предварительно контроллер необходимо сконфигурировать для обеспечения основного «connectivity», желательно, через Internet порт, а также подключить к нему в отдельном VLAN, например, в VLAN10 точки беспроводного доступа. Контроллер может обеспечивать как L2, так и L3 обнаружение точек доступа.

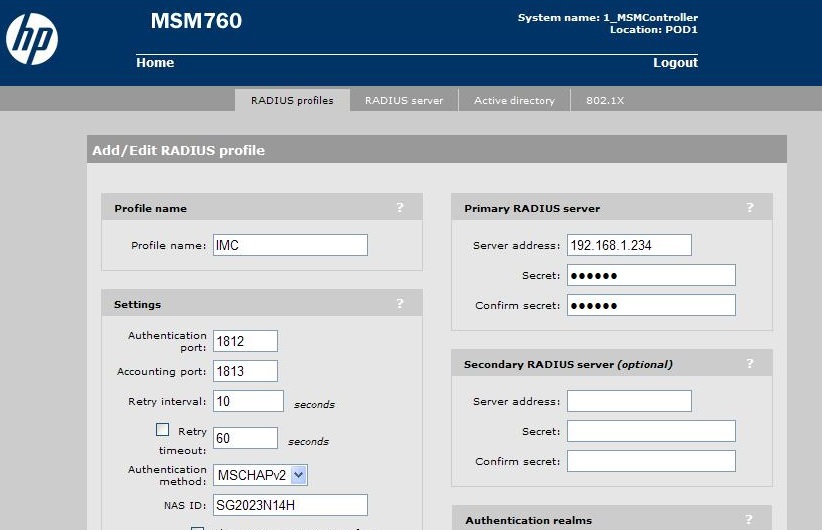

1.1. На контроллере необходимо создать профиль внешнего RAIDIUS сервера. Настройки довольно стандартные и показаны на рис.1. Метод аутентификации MSCHAPv2

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.1

1.2. Далее создаём Virtual Service Community (VSC), которая и будет предоставлять нашим пользователям сервис беспроводного доступа. VSC можно создать вручную, либо при помощи automated workflow, которые также предусмотрены в контроллерах HP MSM.

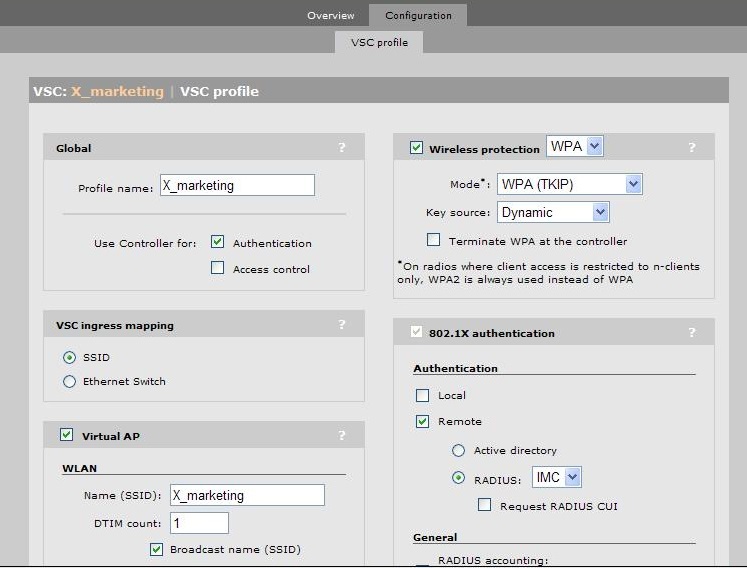

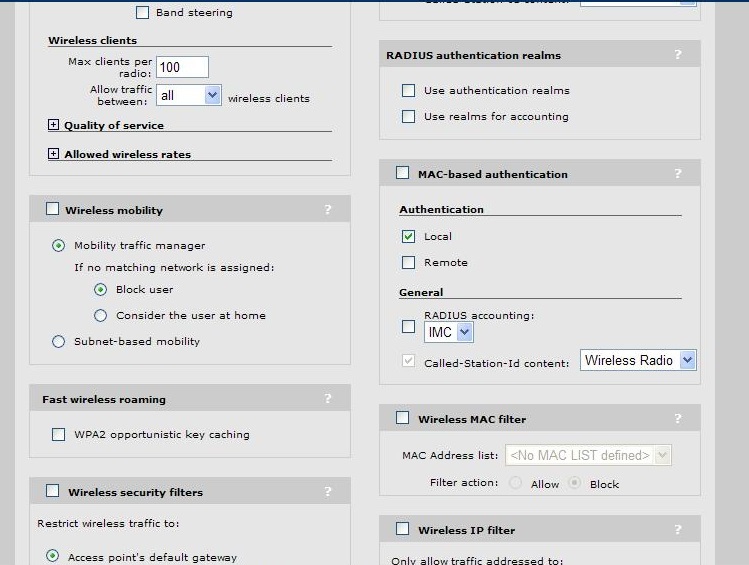

Основные параметры при конфигурировании VSC следующие и приведены на рис.2, рис.3.

1.2.1. Так как контроллеры беспроводного доступа HP MSM позволяют внедрить модель распределённой передачи трафика данных пользователей в проводную сеть, при которой данные пользователей напрямую передаются в коммутатор проводной сети, минуя контроллер, убираем галочку “Use controller for Access Control”

1.2.2. Выбираем протокол защиты беспроводной сети типа WPA c динамическим генерированием ключа по методу 802.1х (галочка «802.1х authentication» будет выбрана автоматически)

1.2.3. В поле 802.1х выбираем использование внешнего сервера для 802.1х аутентификации и выбираем созданный нами RADIUS профиль IMC

1.2.4. Задаём поле «Name SSID»: например, X_marketing

1.2.5. В поле «RADIUS accounting» также выбираем наш RADIUS профиль IMC и поле «called station id» content ставим в значение macaddress:ssid

1.2.6. Остальные поля оставляем без изменений

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.2

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.3

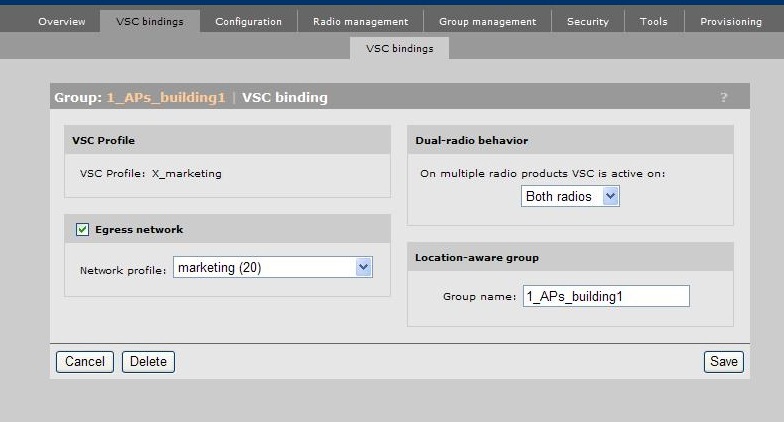

1.3. Так как мы используем распределённую (distributed) модель передачи трафика данных в сеть, необходимо указать группе точек доступа в какой VLAN они должны перенаправлять трафик данных, созданного нами VSC (рис.4). Таким образом мы связываем созданную нами VSC c egress сетевым профилем. В нашем случае название VLAN — marketing и его значение — 20. Запомним имя VLAN, оно ещё пригодится нам в процессе конфигурирования IMC UAM для авторизации наших абонентов. Ну и, конечно же, порт коммутатора, к которому подключена точка доступа, должен быть сконфигурирован для передачи тегированного трафика в 20 VLAN.

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.4

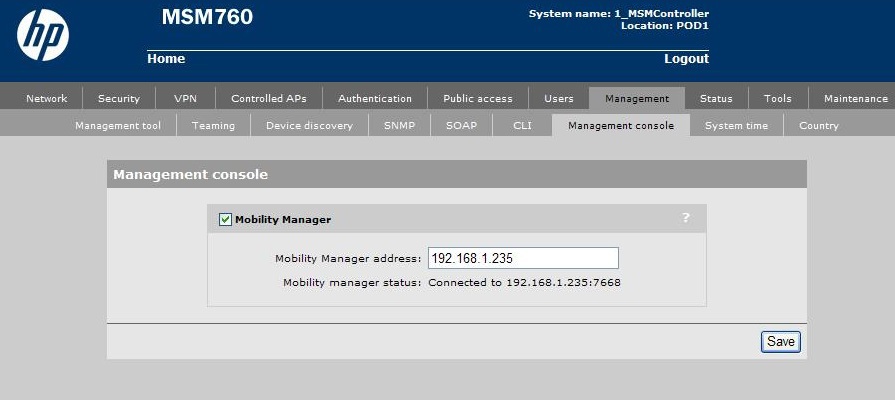

1.4. Ещё на контроллере HP MSM необходимо указать IP- адрес Mobility Manager-a, который имеет доступ к функционалу контроллера доступа. В нашем случае адресом Mobility Manager выступает IMC (рис.5).

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.5

2. На этом конфигурирование контроллера закончено. Мы приступаем к конфигурированию IMC.

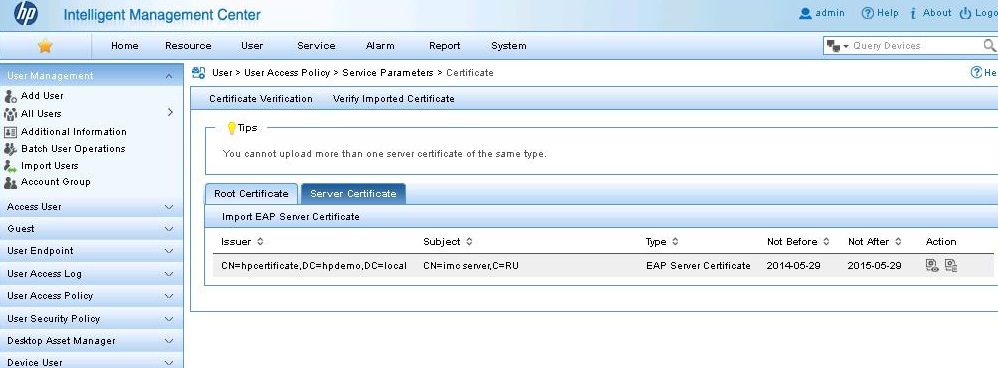

2.1. Использование метода аутентификации EAP – PEAP, позволяет не использовать клиентский сертификат, что значительно сокращает накладные расходы. Но в IMC UAM необходимо импортировать корневой и серверный сертификаты. Делается это через опцию User>User Access Policy>Service Parameters>Certificate

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.6

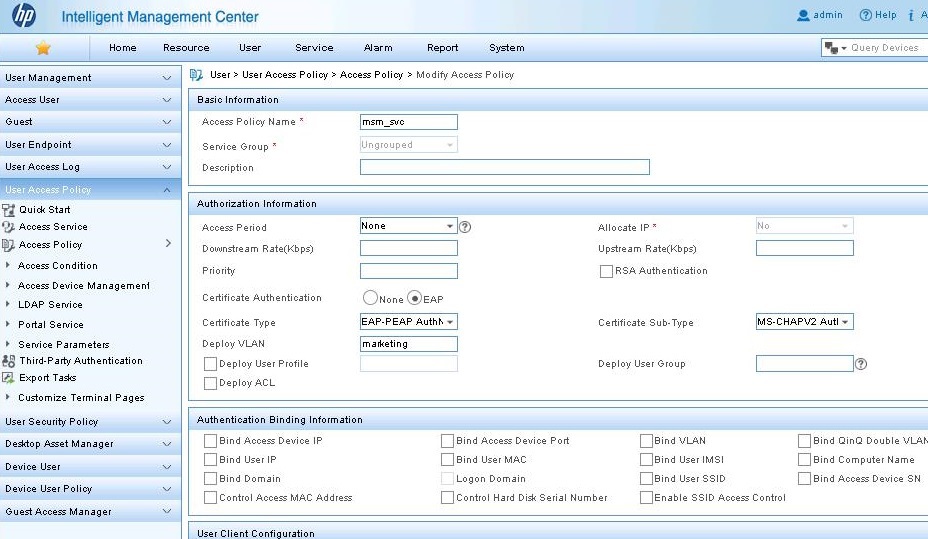

2.2. В дальнейшем нам необходимо создать Access Policy, которая будет проводить авторизацию нашего беспроводного абонента. Делается это через меню User>User Access Policy>Access Policy>Add Access Policy. Пример созданной мной Access Policy — msm_svc, показан на рис.7

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.7

Выбирается пункт «Certificate authentication». В поле «certificate type» ставится значение EAP-PEAP authN, «certificate sub-type» – MS-CHAPv2 authN. В поле «deploy VLAN» заполняется значение VLAN для пользователя. В нашем случае — marketing. Access Policy позволяет вам связать пользователя с другими его параметрами, например, Access Device IP или User IP, User MAC, что позволит вам в дальнейшем проводить более точную выборку беспроводного абонента для аутентификации.

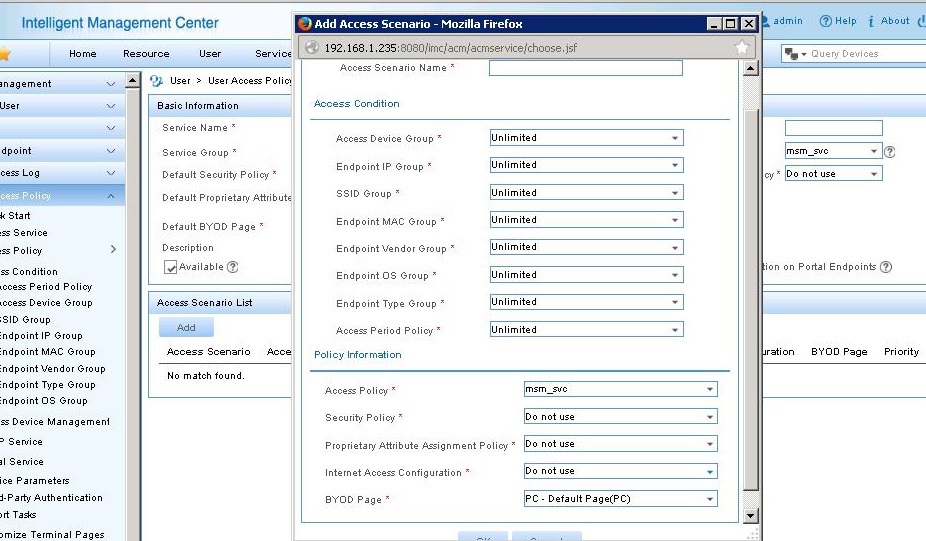

2.3. Третьим этапом конфигурирования IMC UAM становится создание так называемого сценария доступа — Access Service, когда созданная Access Policy связывается с другими условиями доступа, такими как временной интервал доступа, политика безопасности доступа, проверяется тип операционной системы, производитель оборудования конечного пользователя и другие параметры (см. рис.8)

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.8

Созданный в результате этих манипуляций Access Service в дальнейшем привязывается к нашему пользователю – Access User.

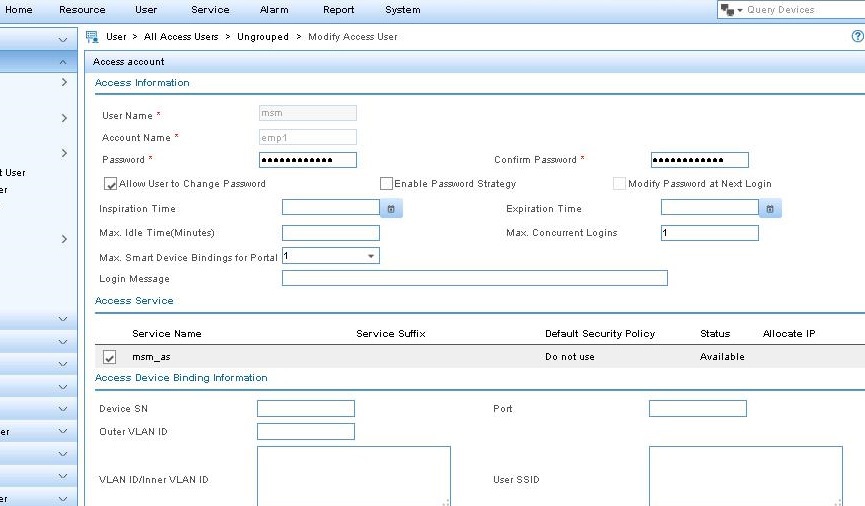

2.4. Создаём пользователя доступа в системе IMC по ссылке — User>All Access Users>Add Access User (рис.9). При этом ставим галочку на созданном нами Access Service – msm_as

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.9

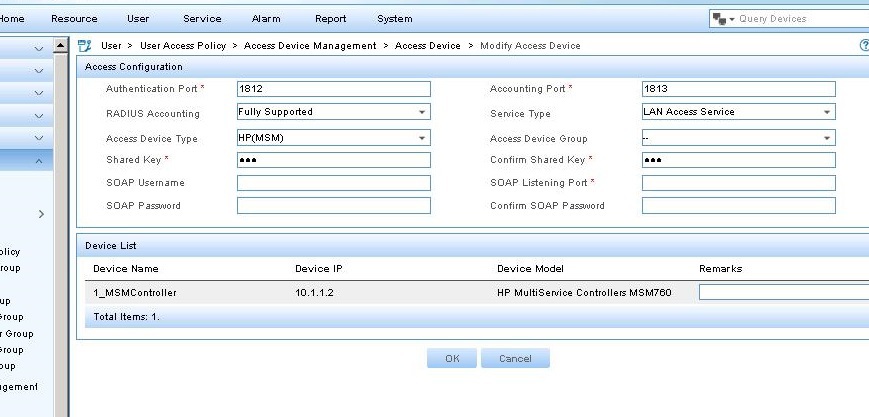

2.5. Завершающим этапом в конфигурировании IMC становится внесение нашего NAS – authenticator контроллера точек беспроводного доступа HP MSM в список «официальных» устройств доступа. Делается это по ссылке User>User Access Policy >Access Device Management>Access Device>Add Access Device (рис. 10).

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.10

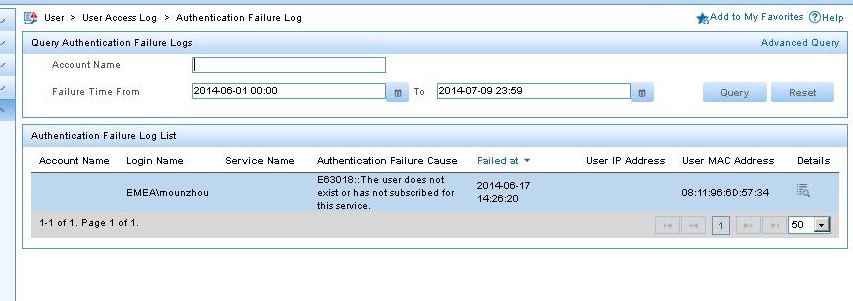

2.6. В дальнейшем все ошибочные и удачные попытки аутентификации нашего пользователя можно смотреть по логам, которые находятся здесь: User>User Access Log>Authentication Failure Log (рис.11)

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.11

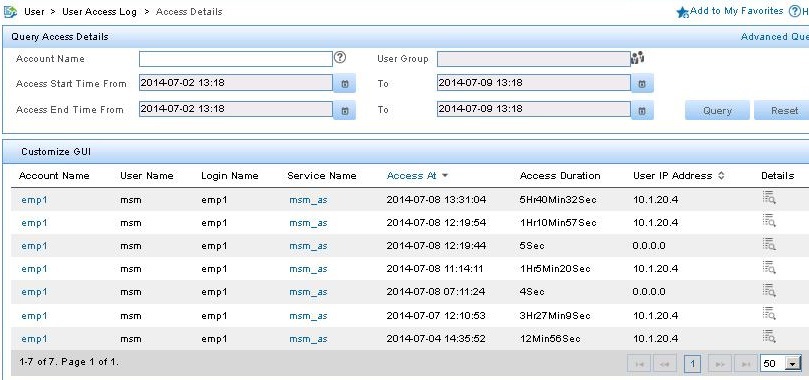

А также получать детальную информацию о пользователе и его времени доступа — User> User Access Log>Access Details (рис.12).

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.12

3. И последнее, какими должны быть настройки компьютера беспроводного абонента, чтобы получить доступ в сеть? Приведу пример для MS Windows 7.
Можно вручную создать профиль беспроводной сети. Имя сети – X_marketing, «security type» – WPA2-Enterprise, «Encryption type» – AES, очистите поле — «start this connection automatically» (рис.13).

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.13

Кликаем next –>change connection settings-> security. Для «choose authentication settings» выбираем Microsoft: Protected EAP(PEAP) (рис.14).

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.14

Выбираем кнопку «Settings», далее возле поля «Select Authentication Method» выбираем кнопку «Configure» (рис.15).

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.15

Очищаем галочку «Automatically use my Windows logon name and password», кликаем «ОК» дважды.

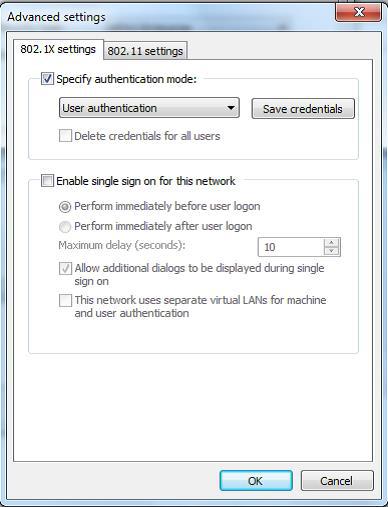

В окне «X_Marketing Wireless Network Properties», выбираем вкладку «security», щёлкаем «advanced settings», убеждаемся, что отмечена галочка «Specify authentication mode» (рис.16).

Эффективный персонифицированный доступ к сетевой инфраструктуре. Пример реализации от НР

Рис.16

Выбираем «OK», «OK». Пытаемся подключиться к нашей беспроводной сети. На приглашение имени пользователя и пароля вводим параметры нашего созданного пользователя. Соединение должно быть успешным, пользователь должен получить IP- адрес в 20 VLAN.

P.S.

Что же касается цены контролируемого доступа пользователя, то, например, для 100 пользователей UAM в ценах прайс листа!!! она сравнима с ценой порта проводного гигабитного доступа и уменьшается по мере количества пользовательских лицензий.

Автор: networker

Источник
