Cisco UCS unboxing

в 13:46, , рубрики: blade, cisco ucs, extender, flexpod, interconnect, NetApp, nexus, unboxing, Блог компании ИТ-ГРАД, ИТ-ГРАД, приватное облако, центр компетенции, циско, метки: , , , , , , , , , , ,

В наш центр компетенции приехала большая куча коробок с логотипами и защитными марками CISCO. Наконец-то мы смогли вживую увидеть, как выглядят сервера CISCO UCS. Ниже представляем фотоотчет процесса распаковки и осмотра блейд-серверов.

Cisco UCS unboxing

Для нас это событие знаковое: 12 сентября этого года мы получили специализацию CISCO Advanced Unified Computing Technology, и теперь, учитывая золотой статус NetApp и Enterprise VMware, мы получили возможность собрать полноценный FlexPod.

На Хабре архитектура Cisco UCS обсуждалась не раз, напомним основные элементы:
1) Fabric Interconnect – коммутаторы на основе Nexus 5000 со встроенным функционалом UCS Manager, позволяющим управлять всеми серверами, настройками BIOS, прошивками компонентов, коммутаторами, маршрутизацией, виртуализацией и автоматизацией. Также позволяют работать с Ethernet и SAN сетями и полноценно поддерживают протокол FCoE.
2) UCS 5108 Blade Chassis – шасси, в которое устанавливаются серверы-лезвия (блейд-серверы). Используется, как централизованная система охлаждения серверов и подвода питания к серверам.
3) Fabric Extender (FEX) – расширяет Fabric Interconnect в блейд-шасси, прокладывая множественные 10 Гбит/с соединения между блейд-серверами и Fabric Interconnect. Не является коммутатором. Управляется как расширитель к коммутатору Fabric Interconnect. Управляет блоками питания и вентиляторами. Устанавливается в заднюю часть блейд-шасси.
Вот так бандл CISCO UCS выглядит в упакованном состоянии: пирамида выше человеческого роста.

Cisco UCS unboxing

Коробка в основании скрывает в себе шасси (5108 Blade Chassis), далее идут 4 блэйд-сервера (UCS B200 M3 Blade Server). Над серверами возвышаются 2 коммутатора (UCS 6248UP Fabric Interconnect), вершина пирамиды — это 4 коробки с кабелями.
Итак, приступим к вскрытию.
На одной из коробок обнаруживаем небольшую пробоину — видимо доставка была жесткой. Хорошо, что в ней находятся кабели. Они не пострадали)

Cisco UCS unboxing

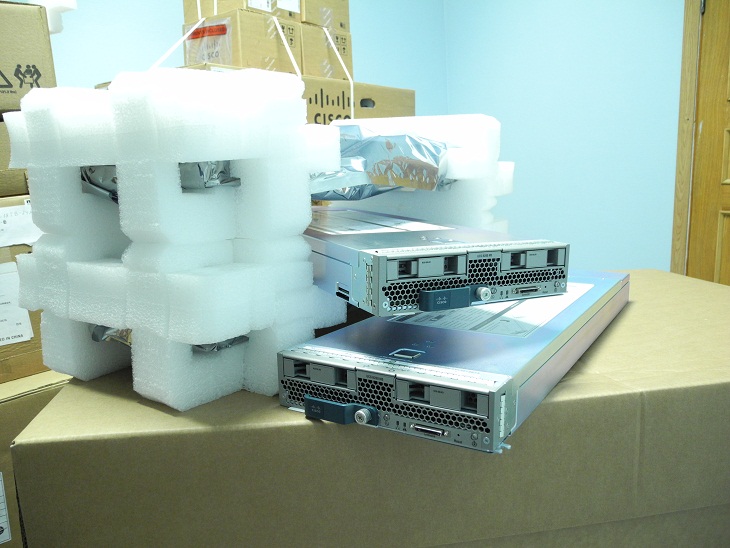

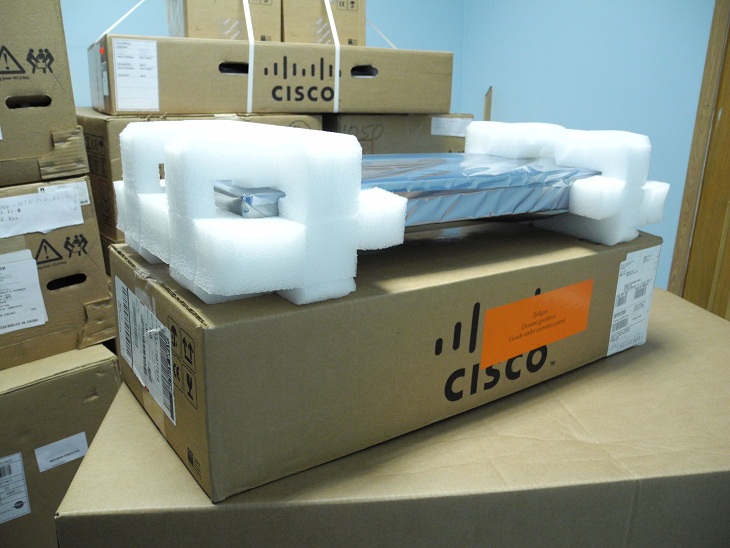

На остальных коробках дефектов не обнаружено. Поэтому мы приступаем к раскрытию коробок с серверами-лезвиями. Каждое лезвие надежно упаковано.

Cisco UCS unboxing

Cisco UCS unboxing

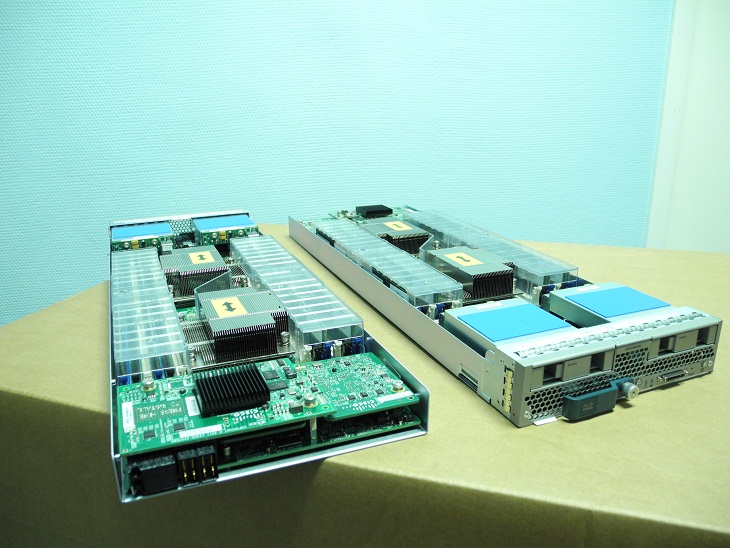

Не удержались и снимаем крышку сервера, с целью проверить вся ли оперативная память на месте, все ли процессоры.

Cisco UCS unboxing

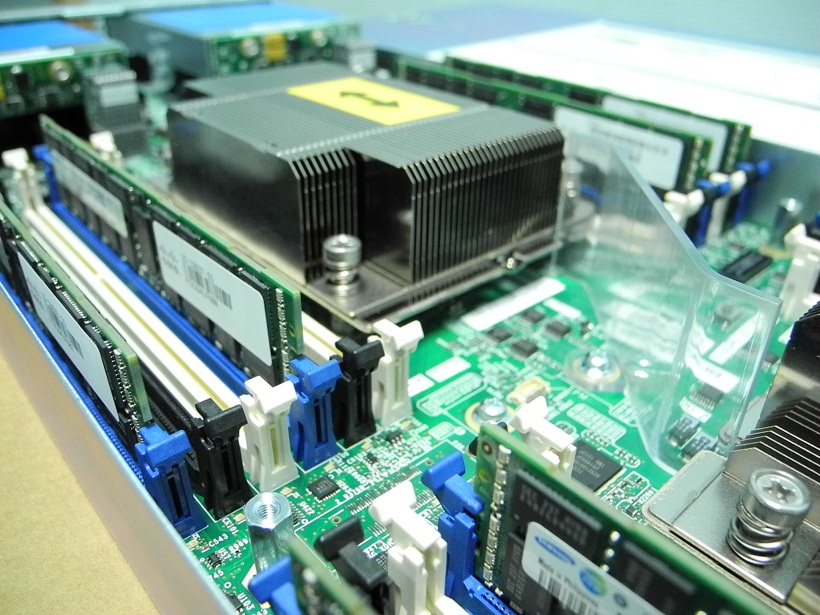

Как видно на фотографии, между процессорами сделана перегородка из оргстекла, для того, чтобы потоки воздуха между CPU не пересекались. Желтыми стрелочками указано направление выделения тепла от процессора.

Cisco UCS unboxing

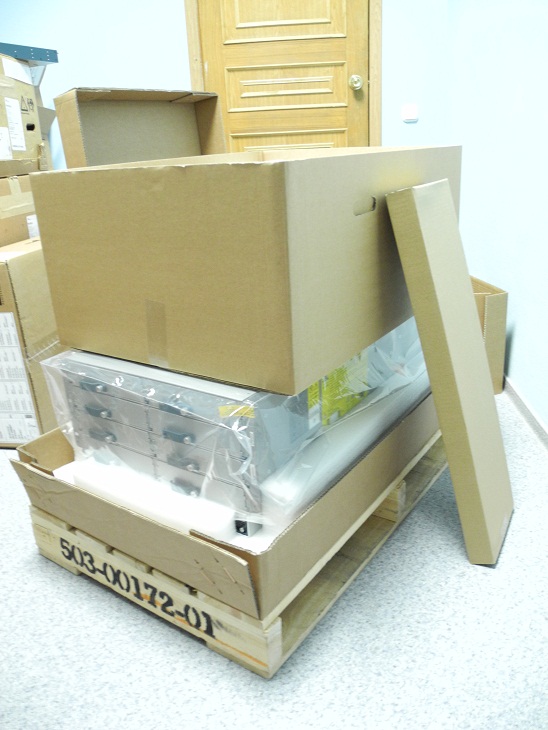

Убедившись что все внутренности на месте, закрываем сервера крышками и переходим к распаковке самого массивного элемента системы – шасси. Каждое шасси вмещает 8 серверов-лезвий половинной ширины или 4 сервера-лезвия полной ширины.

Cisco UCS unboxing

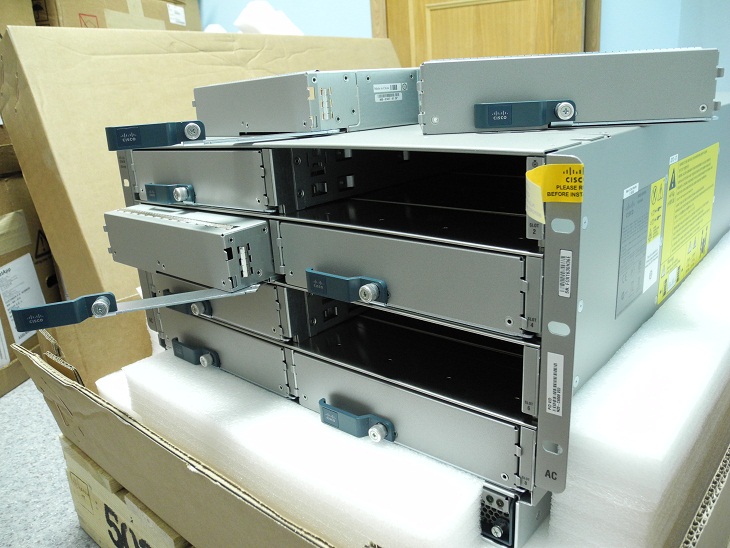

Шасси занимает 6 юнитов в стойке, охлаждение происходит «спереди-назад». По умолчанию стоят заглушки, которые необходимо вынуть перед установкой серверов.

Cisco UCS unboxing

На задней панели расположены 8 вентиляторов и 2 сетевых модуля UCS 2208XP Fabric Extender. Данные модули расположены вертикально, как уже говорилось выше главная их функция – это расширение Fabric Interconnect.

Cisco UCS unboxing

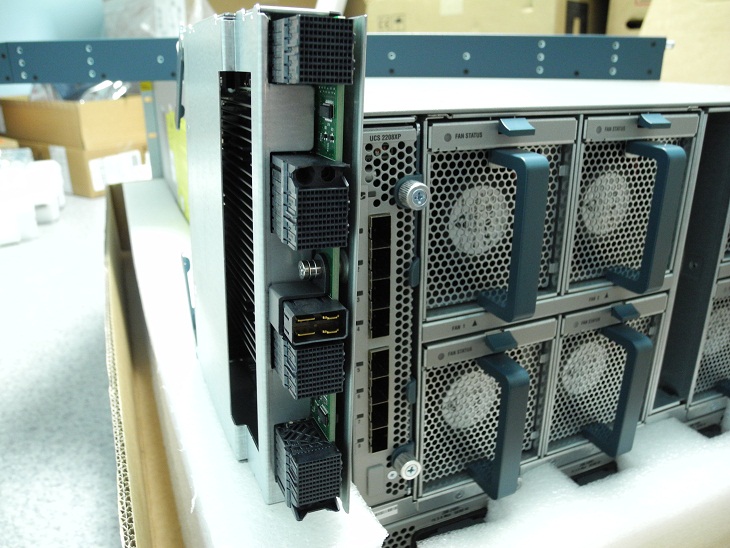

Вытащить Extender’ы с первого раза не получилось, они так просто не поддавались. Для того, чтобы это сделать, необходимо отвернуть два болта крепления и с силой потянуть на себя.

Cisco UCS unboxing

Каждый экстендер содержит 8x10GE портов. На каждое шасси возможна установка до двух экстендеров, следовательно всего 160 Gbps на шасси.

Cisco UCS unboxing

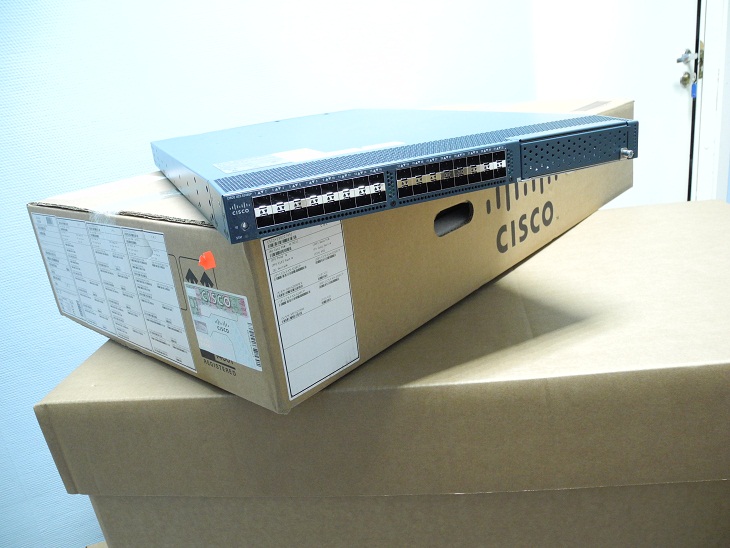

Далее настала очередь центрального коммутатора UCS 6248UP Fabric Interconnect.

Cisco UCS unboxing

Коммутаторы 6200 Fabric Interconnect имеют 2 модели: корпус размером 1RU с 48-ю портами (6248UP) и 2RU с 96 портами (6248UP), соответственно. В отличие от первого поколения (Cisco UCS 6100 Fabric Interconnect) в данных моделях увеличена плотность портов на 1RU.

Cisco UCS unboxing

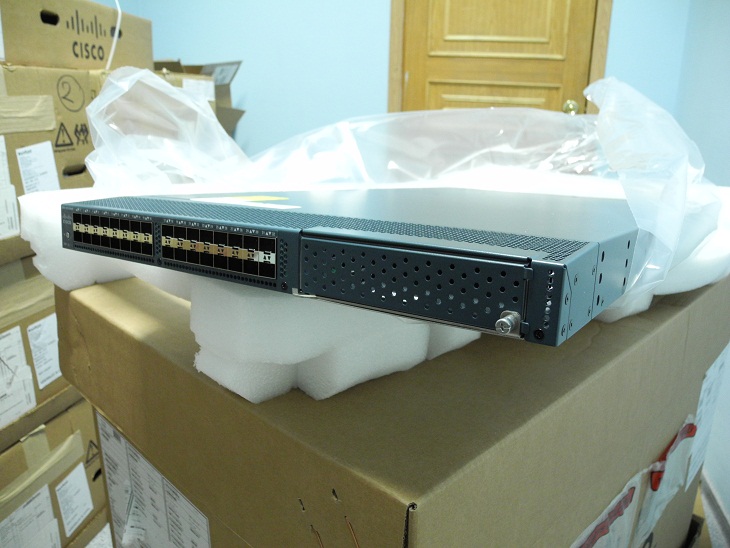

В нашем случае это Fabric Interconnect 6248UP с 32-ю портами и возможностью добавления 16-ти портового модуля. Каждый порт коммутатора является универсальным, т.е. поддерживает технологии Ethernet и FC.

Cisco UCS unboxing

Коммутатор имеет по паре вентиляторов и блоков питания с возможностью горячей замены.

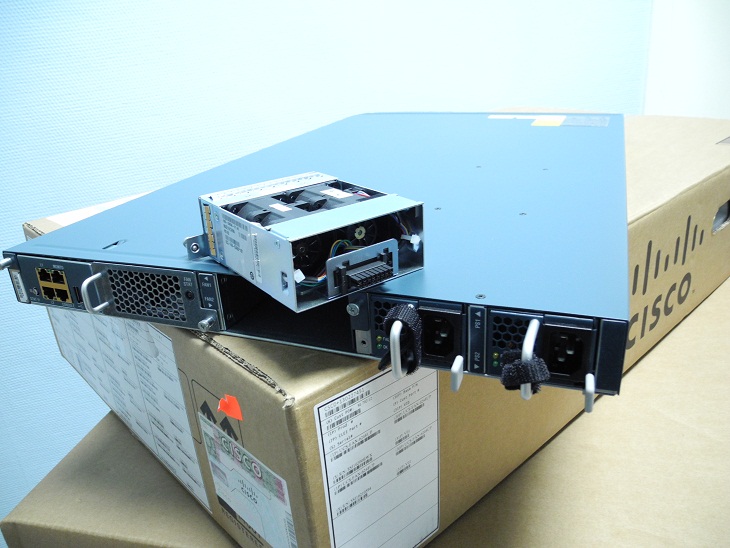

На задней панели мы видим, что блоки питания и охлаждения продублированы. Данная опция считается обязательной для построения отказоустойчивой инфраструктуры. Каждый модуль имеет возможность горячей замены: блок охлаждения крепится винтом, а для замены блока питания необходимо отжать рычажок (серого цвета на фото).

Cisco UCS unboxing

Убедившись, что доставка произведена успешно и оборудование соответствует спецификации, упаковываем систему обратно в коробки и транспортируем на место установки.

Cisco UCS unboxing

В ближайшее время данная система будет смонтирована и настроена. В следующем посте мы сделаем обзор по установке и нюансах эксплуатации системы управления Cisco UCS.
Для того чтобы познакомиться с системой Cisco UCS, а также другим оборудованием, предоставляемым нашей компанией, вы можете обратиться в наш центр компетенции. Там вы получите ответы на интересующие вопросы и сможете обсудить варианты построения ИТ-инфраструктуры. Успехов!
