Самый большой радиотелескоп снял место посадки Apollo 15

в 4:55, , рубрики: green bank, SAR, аполлон 15, Аресибо, астрономия, Беспроводные технологии, будущее здесь, космонавтика, Научно-популярное, радар, радиотелескоп, телескоп
Самый большой радиотелескоп снял место посадки Apollo 15 - 1

... и не увидел лунный модуль. Два месяца, как астрофизики мира простились с легендарным телескопом Arecibo, который долгое время обладал самой большой «тарелкой». Китайцы сделали «тарелку» ещё больше, но американцы тем временем модернизировали свои оставшиеся телескопы, и подняли их характеристику в четыре раза.

Трехсотметровая антенна Arecibo долгое время оставалась непревзойденной по площади — это важное преимущество для «прослушивания» очень удаленных и слабых источников радиоизлучения. Но для науки этот телескоп служил не только как «ухо», но и как «голос» — радаром, зондирующим объекты Солнечной системы. В этой роли Arecibo работал в паре с другими радиотелескопами, в последние годы часто с Green Bank Telescope. Телескоп Green Bank меньше — диаметр антенны 100 м, зато она поворотная, в отличие от Arecibo, и для таких тарелок — это бесспорный рекорд.

Самый большой радиотелескоп снял место посадки Apollo 15 - 2

Диаметр антенны влияет не только на чувствительность телескопа, но и на его разрешающую способность, то, что фотографы называют резкость. Разрешающая способность — это показатель насколько мелкие объекты или минимальное расстояние между ними способен рассмотреть телескоп. Разрешение зависит от двух параметров: диаметра телескопа и длины волны излучения, в котором ведется наблюдение. Так, для одинаковых по размеру телескопов, наблюдение на длине радиоволны 6 мм разрешение будет в 10 тыс раз хуже чем в наблюдении видимого света. То есть чтобы сравниться с 10-сантиметровым любительским телескопом, радиотелескоп должен иметь диаметр 1 километр.

К счастью, радиоастрономы, догадались как обойти это ограничение, если использовать несколько радиотелескопов на расстоянии. Один из способов — интерферометрия, когда объединяются данные от нескольких телескопов. Тогда диаметром считается расстояние между наиболее удаленными телескопами в общей системе. Например антенный массив ALMA состоит из 66 антенн и имеет общий диаметр 16 км, а 27 антенн VLA — диаметр 36 км.

Кстати, VLA вместе c Arecibo снималась в фильме «Контакт».
Кстати, VLA вместе c Arecibo снималась в фильме «Контакт».

Если данные с телескопов снимать не аналоговым, а цифровым методом, то можно значительно расширить границы. По сути телескопы можно расставить по всей Земле и тогда диаметр условного телескопа будет ограничиваться только диаметром планеты. Эта технология называется непроизносимым термином радиоинтерферометрия со сверхдлинной базой. Впервые она была теоретически обоснована в СССР при участии Николая Кардашева, и под его же руководством был создан проект «РадиоАстрон» — космический радиотелескоп.

«РадиоАстрон» обладал тарелкой всего в 10 м, но объединяя работу с наземными станциями, позволял создавать радиотелескоп диаметром до десятков и сотен тысяч километров. С российским космическим телескопом работали практически все крупные наземные радиообсерватории, включая Arecibo, но американцы пошли своим путем. Они создали наземную сеть 25-метровых радиотелескопов VLBA, которая раскинулась на 9,5 тыс км от Гавайев до Карибского моря.

Самый большой радиотелескоп снял место посадки Apollo 15 - 4

Российский аналог «Квазар-КВО» состоит из трех 32-метровых антенн и разнесен на расстояние 4,5 тыс км, на одной из его станций мне удалось однажды побывать.

Обычно сеть VLBA работает на приём астрофизических сигналов отдельно от Green Bank или Arecibo, а эти две обсерватории использовали другую технологию улучшения изображения — бистатическая визуализация. Похожую технологию используют авиационные или космические радары, зондирующие земную поверхность — SAR: Arecibo работал как гигантский радиопрожектор, «освещая» пролетавшие астероиды, Луну, Меркурий и спутники Юпитера, а стометровая антенна Green Bank принимала отраженные лучи. За счет разницы расположения между «освещающим» и принимающим телескопом качество картинки получалось лучше, чем если бы работал один одновременно и на излучение и на прием. Фактически тут действует тот же принцип, что и в интерферометрии — расстояние между двумя радиотелескопами определяют разрешающую способность как диаметр одного. В случае пары Arecibo-Green Bank — это 2,5 тыс. км, которые давали разрешение на Луне около 20 м, что в три раза лучше телескопа Hubble.

К сожалению, бистатический радар Arecibo-Green Bank дальше Юпитера не добивал, т.к. вращение Земли уводило из «прицела» Arecibo далекие тела пока туда летел сигн. Но и этого хватало более чем. Главным открытием этой технологии стало открытие водяного льда на Меркурии.

Самый большой радиотелескоп снял место посадки Apollo 15 - 5

И «закрытие» льда на Луне.

Также Arecibo много работал в наблюдении пролетающих околоземных астероидов.

Самый большой радиотелескоп снял место посадки Apollo 15 - 6

А потом он разрушился.

К счастью, ученые «подстелили соломку» и смогли установить мощный передатчик на стометровый Green Bank. Теперь он будет «прожектором», и за счет своей поворотной системы и большей мощности передатчика сможет добивать не только до Юпитера, но и до Урана и Нептуна. Принимать же данные будет наземная сеть VLBA.

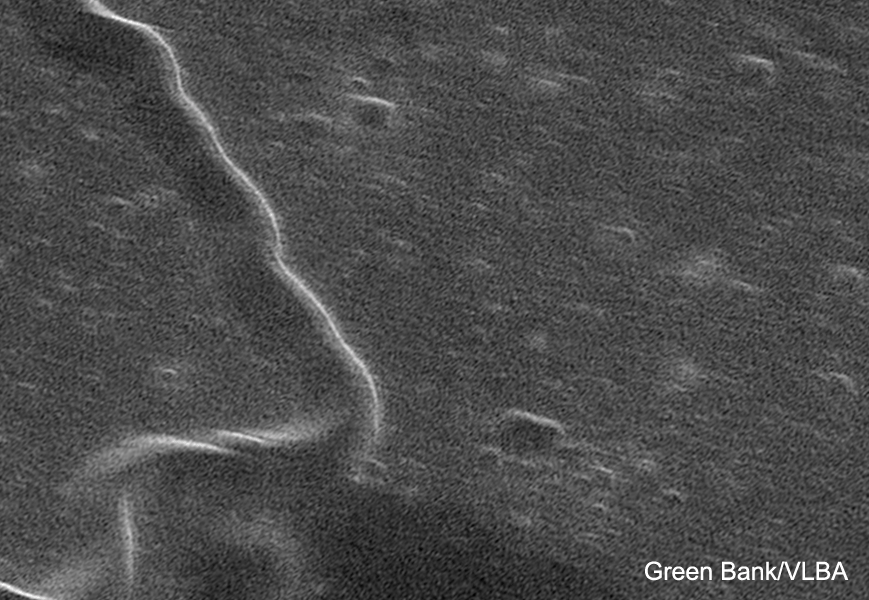

Новая система Green Bank-VLBA провела первые испытания и телескопы обратили взор к месту посадки Apollo 15 в лунных Аппенинах. Разрешение этой панорамы около 5 м на пиксель.

Самый большой радиотелескоп снял место посадки Apollo 15 - 7

Разрешающая способность нового снимка примерно в четыре раза превосходит лунную съемку прежней пары Arecibo-Green Bank.

Авторы съемки не уточнили удалось ли им увидеть какие-либо следы пребывания человека в рассмотренной местности, поэтому пришлось самому сравнить результаты радарной съемки и спутниковой.

Самый большой радиотелескоп снял место посадки Apollo 15 - 8

Первое, что бросается в глаза — светлые пятна радарного снимка не всегда совпадают с оптическим. Это логично, т.к. яркое отражение в радиолучах дают дробленые камни, т.е. эти пятна — следы разбросанной породы вокруг молодых метеоритных кратеров. А вот ни тропинки, вытоптанные астронавтами, ни оставшаяся ступень лунного модуля в радиодиапазоне не видны. В разрешении 5 м, модуль должен занимать два пикселя, и если бы он обладал более ярким отражением радиоволн, то был бы виден.

Судя по всему, панели экранно-вакуумной теплоизоляции и противометеоритной защиты такой же хороший поглотитель и рассеиватель радиолучей, что и окружающий реголит. Хотя возможно и другое объяснение — алгоритм обработки данных мог «съесть» два ярких пикселя, решив, что это просто шум.

Для сравнения, в видимом диапазоне, на снимках пятиметрового разрешения от японского аппарата Kaguya темное пятно на месте лунного модуля видно благодаря контрасту с окружающим грунтом. Можно даже рассмотреть отрезок наиболее вытоптанного грунта в северо-западном направлении от места прилунения.

Место посадки Apollo 15 со спутника Kaguya
Место посадки Apollo 15 со спутника Kaguya

Ранее в эту же долину заглядывал и космический телескоп Hubble. Но у него разрешение всего 60 м, потому сумел рассмотреть лишь смутные признаки посадки — чуть более светлое «гало» разогнанной ракетными двигателями пыли.

Сревнение снимка телескопа Hubble (слева) и спутника LRO (справа).
Сревнение снимка телескопа Hubble (слева) и спутника LRO (справа).

Самые качественные, на сегодня, спутниковые снимки места посадки Apollo 15 доступны благодаря американскому аппарату LRO. Тут уже видны и тропинки, и следы ровера, и сам ровер, и оставленное оборудование, и мусор. Разрешение этого кадра в десять раз лучше японского — 0,5 м.

Место посадки Apollo 15 со спутника LRO
Место посадки Apollo 15 со спутника LRO

При увеличении мощности передатчика на телескопе Green Bank, возможно, качество лунных панорам ещё возрастет, хотя вряд ли они снова будут смотреть на Apollo. В Солнечной системе много других целей, интересных астрофизикам и планетологам.

С радиотелескопами и местами посадок американцев на Луну известен другой курьез. В конце 70-х гг в Советском Союзе построили большой наземный радиотелескоп РАТАН-600. Для испытания астрономы направили его на Луну, и с удивлением обнаружили пять ярких источников радиоизлучения на поверхности. Оказалось, что это шли телеметрические данные с блоков приборов ALSEP, которые оставили американские астронавты. Они питались от радиоизотопных термоэлектрических генераторов и могли проработать ещё десятилетия. Но ученые NASA к тому времени уже утратили интерес к Луне, и погасили ALSEP вскоре после обнаружения советскими радиоастрономами.

Автор: Виталий Егоров
