Введение

Quad Data Rate (QDR-IV) является стандартом высокопроизводительной памяти для сетевых применений и идеально подходит для нового поколения сетевых устройств, коммуникационного оборудования и вычислительных систем.

QDR-IV SRAM-память имеет встроенный блок обнаружения и коррекции ошибок (ECC), обеспечивающий целостность данных. Этот блок способен обработать все одноразрядные ошибки памяти, в том числе вызванные космическими лучами и альфа-частицами. В результате модули памяти будут иметь коэффициент ошибок программ (SER) не более 0,01 сбоев/МБ. QDR-IV снабжена функцией программируемой чётности адреса, которая обеспечивает целостность данных на адресной шине (рис. 1).

Отличительные особенности QDR SRAM-памяти:

  • встроенный модуль коррекции ошибок, обеспечивает целостность данных и исключает программные ошибки
  • модули доступны в двух версиях: QDR-IV HP (скорость передачи данных 1334 Мтранз/с) и QDR-IV XP (скорость передачи данных 2132 Мтранз/с);
  • два независимых двунаправленных порта данных памяти DDR1;
  • функция инверсии шины для снижения шумов при одновременном подключении линий ввода и вывода;
  • встроенная схема согласования (ODT), снижает сложность плат;
  • тренинг на перекос для улучшения временных характеристик захвата сигнала;
  • уровень сигналов ввода-вывода: от 1,2 В до 1,25 В (высокоскоростная приёмопередающая логика (HSTL)/терминированная логика (SSTL)), от 1,1 В до 1,2 В (POD2);
  • 361-выводной корпус FCBGA3;
  • разрядность шины: x18, x36 бит.

Рис. 1. Внутренняя архитектура QDR на примере модуля CY7C4142KV13

DDRx Wizard является простым в использовании инструментом в HyperLynx, который позволяет в пакетном режиме контролировать временные осциллограммы и проводить анализ целостности сигнала стандартных протоколов DDR JEDEC. DDRx Wizard может быть запущен как на этапе предтопологического анализа по сценарию «что, если», так и на полностью оттрассированной плате. Кроме того, инструмент поддерживает импорт большинства форматов моделей, созданных крупными поставщиками микросхем.

DDRx Wizard позволяет проверить все биты шины памяти на соответствие целостности сигнала, а также на соответствие требованиям синхронизации между сигналами. В этой статье будет подробно описано использование интерактивного помощника для анализа проектов, реализующих протокол QDR4.

Первый взгляд на QDR-IV в HyperLynx DDRx Wizard

Протокол QDR-IV определяет две однонаправленных пары сигнала строба данных (один для считывания данных, другой для записи), которые поддерживают независимую друг от друга работу и одновременные операции считывания и записи, причем порты могут работать на разных частотах (рис. 2). Таким образом, риск сбоя работы полностью исключен

Рис. 2. Наличие раздельных портов считывания и записи в архитектуре QDR SRAM

Для этого протокола DDRx Wizard будет использовать отдельные стробы для операций чтения

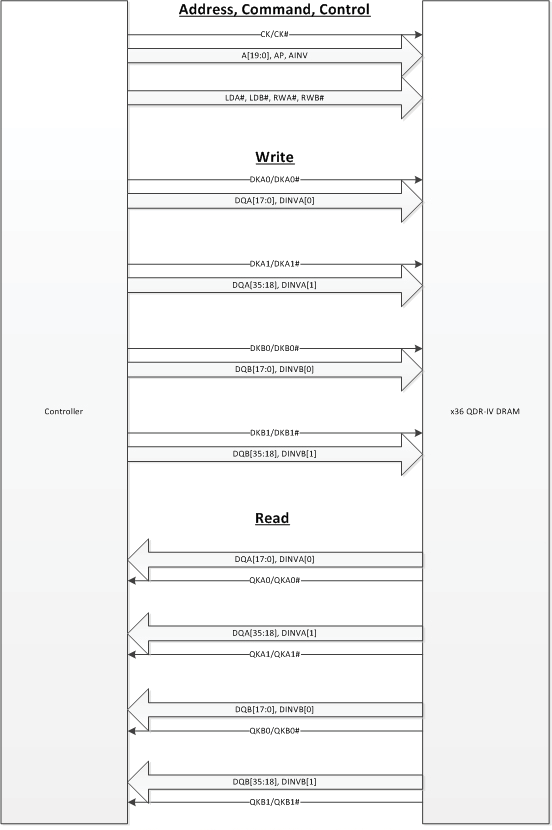

Рис. 3а. QDR- IV, x36-бит

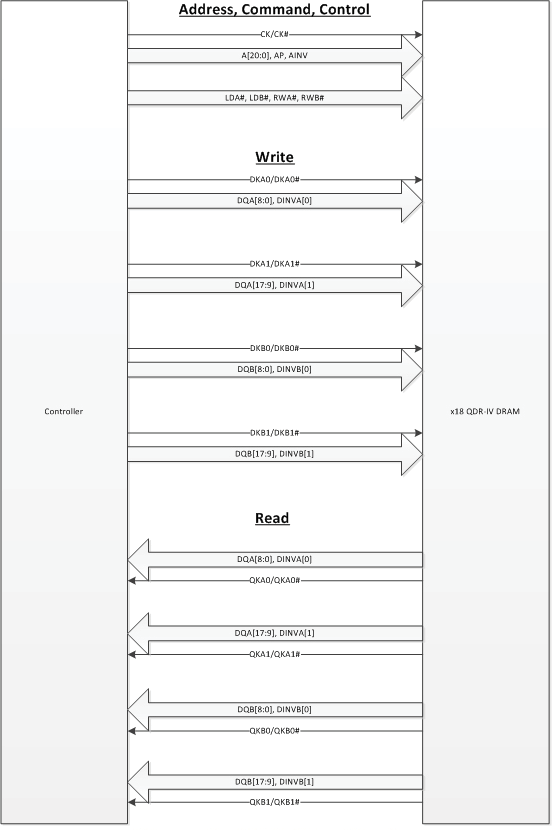

Рис. 3б. QDR- IV, x18-бит

и записи данных. QDR IV обычно реализуется с помощью x36- или x18-разрядной шины (рис. 3а и 3б).

DDRx Wizard позволяет проводить моделирование QDR-IV в три этапа:

• проверка чтения данных;
• проверка записи данных;
• проверка шины адреса/управления.

В виду того, что проверку шины адреса/управления можно проводить независимо от проверок чтения/записи данных, это может сэкономить вам время за счет совмещения этого этапа с любым из этапов тестирования данных. Далее описаны все три сценария тестов.

Форум «Новое поколение решений для проектирования электронных устройств от Mentor Graphics», 4 октября, Москва.

Технологические особенности

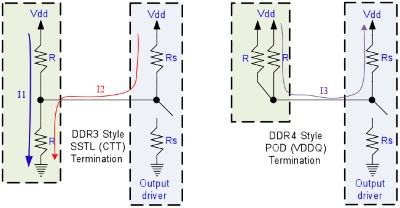

QDR-IV поддерживает технологию «псевдооткрытый сток» (POD) и терминирующую логику Stub Series Terminated Logic (SSTL) (рис. 4).

Рис. 4. Различия POD и SSTL

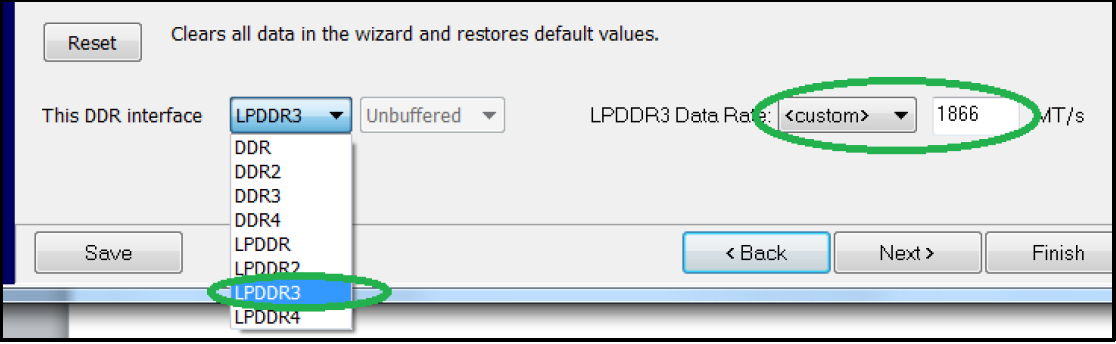

Независимо от используемого стандарта логики выберите LPDDR3 в качестве технологии (рис. 5), так как здесь нет поддержки Vref training, как в случае с модулем DDR4’s POD. Вместо этого используются фиксированные значения Vref и Vinh/Vinl, аналогичные DDR3 и LPDDR3. Поскольку QDR-IV использует двойную скорость передачи данных для адресных сигналов, подобных LPDDR3, рекомендуется выбрать эту опцию. Далее введите скорость передачи пользовательских данных – например, 1866 MT/s или 2133 MT/s, где MT/s – число мегатранзакций в секунду (megatransfers per second).

Рис. 5. Выбор стандарта логики

Сигнал данных: операция чтения

Для операций чтения сигнала данных DRAM будет управлять сигналами DQ совместно с дифференциальными стробами сигналами QK. Таким образом настройка фокусируется на операции чтения данных и назначает нужные цепи (сигналы) к соответствующему QK стробу.
В разделе Nets to Simulate (рис. 6) установите чекбокс «Только циклы чтения» (Read Cycles Only). Чекбоксы Clock-to-strobe и Address checks не являются обязательными.

Также проверьте установку чекбокса Compensate signal launch skews to account for variations in time-to-Vmeasure.

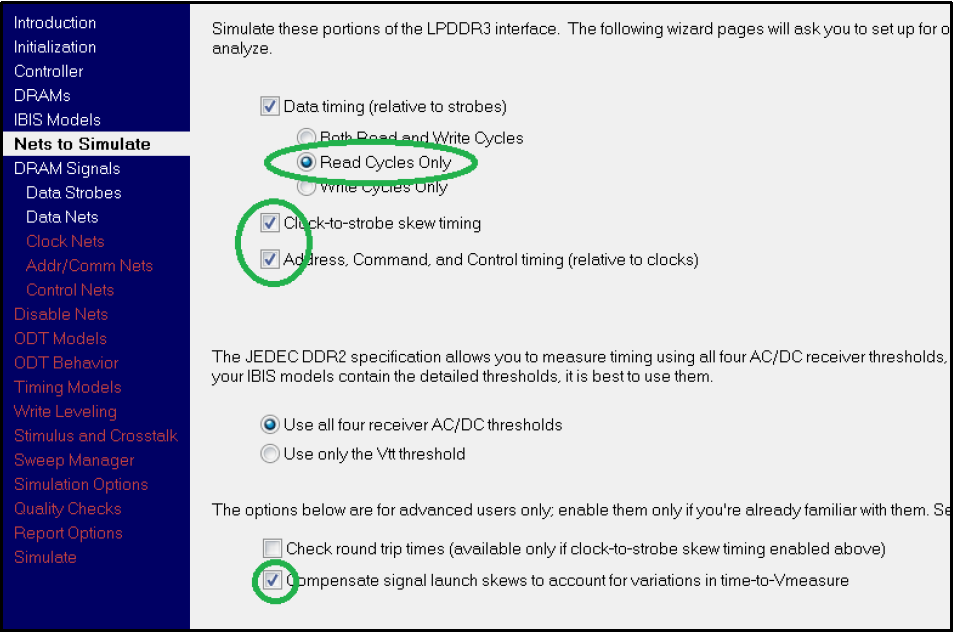

Рис. 6. Чтение данных

Убедитесь, что выбраны все необходимые стробы данных (рис. 7).

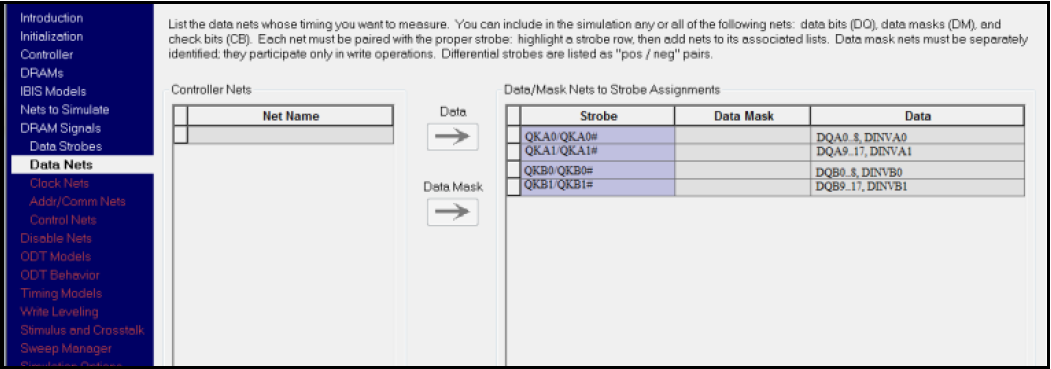

В разделе Data Nets проверьте правильность соответствия сигналов каждому стробу. Обратите внимание, что для х18- и х36-разрядных шин сигналы отличаются, поэтому убедитесь в правильности распиновки конкретно под ваш случай (рис. 7а и 7б).

Рис. 7. Чтение строба данных

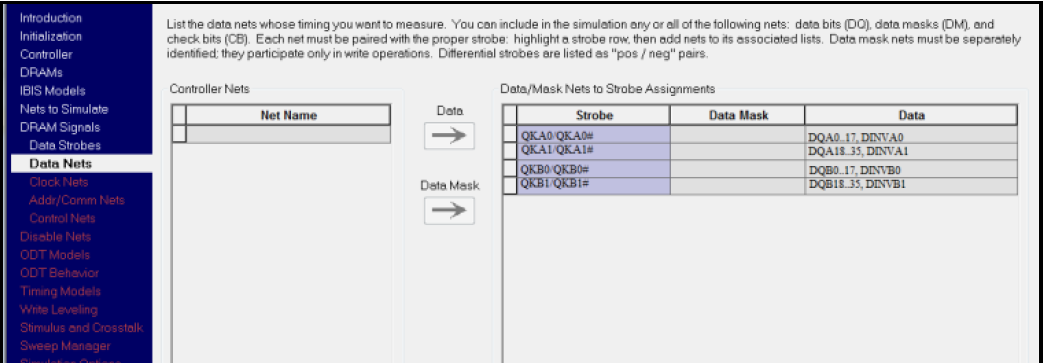

Рис. 7а. Группа сигналов для 36-разрядной шины

Рис. 7б. Группа сигналов для 18-разрядной шины

Проверка параллельных шин обычно выполняется установкой/выдержкой времени между стробом и сигналом. Все эти требования, в дополнение к другим временным значениям, необходимы мастеру DDRx Wizard для проверки результатов. Эти значения могут отличаться от микросхемы к микросхеме, поэтому рекомендуется вводить значения, применимые к конкретному устройству памяти. Кроме того, информация о тайминге по умолчанию для LPDDR3 несовместима с QDR-IV. Итак, вся информация по таймингам для QDR-IV должна быть введена и соответствовать документации на вашу микросхему.

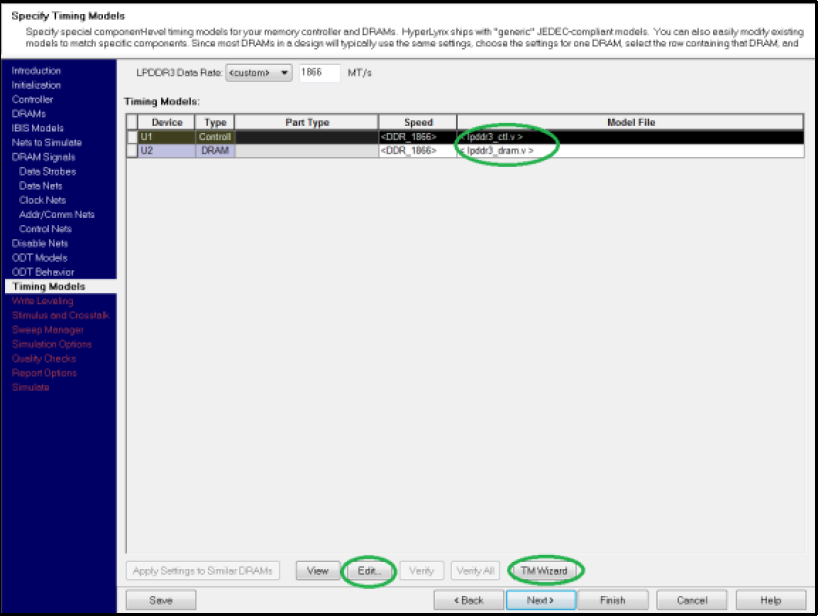

Это можно сделать с помощью мастера синхронизации (Timing Wizard) (рис. 8), который предлагает пользователю заполнить несколько форм для последующей генерации временных значений. Также вы можете отредактировать .V-файлы синхронизации, соответствующие вашему контроллеру и DRAM.

Рис. 8. Настройка значения тайминга

Для лучшего понимания обратитесь к веб-сайту Mentor Graphics SupportNet, где размещена информация о создании моделей синхронизации:

  • создание и поиск DDRx-моделей синхронизации контроллера памяти (Creating and Finding DDRx Memory Controller Timing Models);
  • определение допустимых отклонений в таблице модели контроллера DDRx (Defining a Derating Table in DDRx Controller Timing Models);
  • таблица отклонений для моделирования DDR3 с помощью пакетного мастера DDRx Batch Wizard без заранее определенной таблицы отклонений (Derating Table of DDR3 Simulation Using the DDRx Batch Wizard without a Pre-Defined Derating Table).

Поскольку моделирование выполняется в режиме LPDDR3, то и результаты должны быть интерпретированы соответствующим образом.

Сигнал данных: операция записи

Операция записи данных и ее анализ подобен анализу для операции чтения, но есть два ключевых отличия, которые мы рассмотрим ниже. За исключением этих двух нюансов, шаги, выполняемые для операции чтения данных, можно повторить для симуляции записи данных.

В разделе Nets to Simulate (рис. 9) убедитесь, что выбран параметр Write Cycles Only.
Также существует возможность имитировать операции записи адресного сигнала (Address Signal write Operations). И не забудьте убедиться, что установлен флажок Compensate Skew Launch to account for variations in time-to-Vmeasure checked.

Рис. 9. Запись данных

Убедитесь, что в разделе Data Strobe выбраны правильные стробы (рис. 10). Ключевое различие между транзакцией чтения и транзакцией записи – это строб, используемый для синхронизации данных; этот строб отличается от строба, используемого для операции чтения данных (рис. 11 и 12).

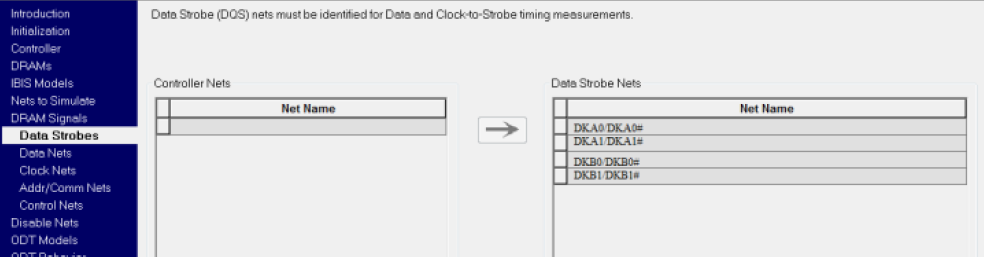

Рис. 10. Стробы данных записи

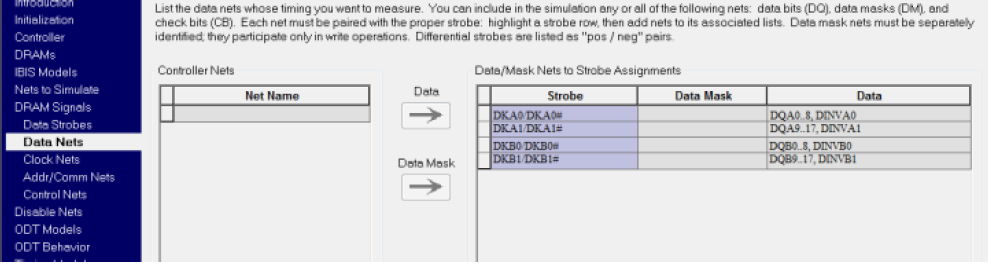

Рис. 11. Группы сигналов строба записи (36-разрядной шины)

Рис. 12. Группы сигналов строба записи (18-разрядной шины)

Шина адреса, команд и управления

QDR-IV использует дифференциальные клоки CK/CK# для выбора сигналов управления, адреса и командных сигналов. Передний фронт сигнала CK используется для ввода информации о порте A, а задний – для отбора информации о порте B.

Принимая во внимание обеспечение целостности сигнала, осциллограммы для адресных линий должны соответствовать требованиям к установке и задержкам как переднего, так и заднего фронта тактового сигнала. Это очень похоже на поведение LPDDR3.

Сигналы LDA#, LDB#, RWA# и RWB# синхронизируются с одной скоростью передачи данных (single-data-rate). Значит, эти сигналы синхронизируются только на одном из двух фронтов тактовых импульсов. Сигналы LDA# и RWA# синхронизируются по нарастающему фронту синхроимпульса, а сигналы LDB# и RWB# – по спадающему фронту.

Клоки в значительной степени симметричны – передний дифференциальный фронт не сильно отличается от заднего. Это означает, что для обеспечения целостности сигналов значения тайминга для LDB# и RWB# должны быть почти одинаковыми, если не идентичными при выборке на переднем или заднем фронте синхросигнала. Сигналы управления LPDDR3 синхронизируются также только по переднему фронту.

Следующие шаги специфичны для моделирования шин адреса, команд и управления при использовании QDR-IV.

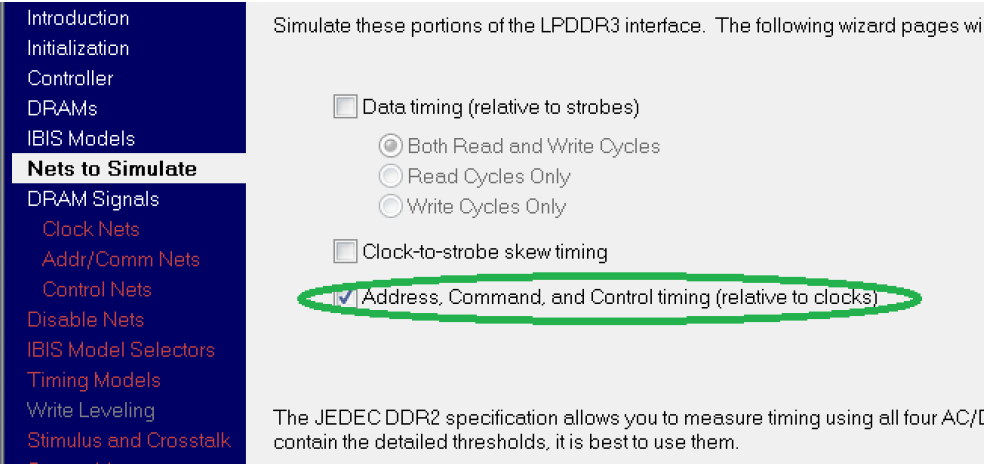

Убедитесь, что в разделе Nets to Simulate установлен флажок Address, Command, and Control timing (relative to clocks) (рис. 13).

Рис. 13. Установите флажок Address, Command, and Control timing

В разделе Clock Nets удостоверьтесь, что выбрана дифференциальная пара тактовых сигналов CK/CK# (рис 14).

Рис. 14. Выбор дифференциального синхросигнала

В разделе Addr/Comm Nets убедитесь, что биты А [20:0] выбраны для устройств с разрядностью x36, а биты А [19:0] – для устройств с разрядностью x18. Кроме того, задайте сигналы AP и AINV (рис. 15 и 16).

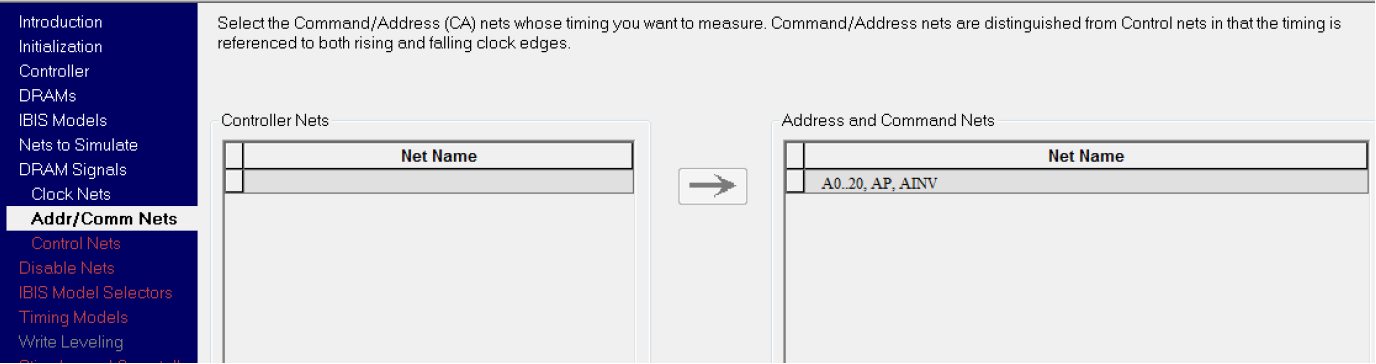

Рис. 15. Настройки для х36-битных шин

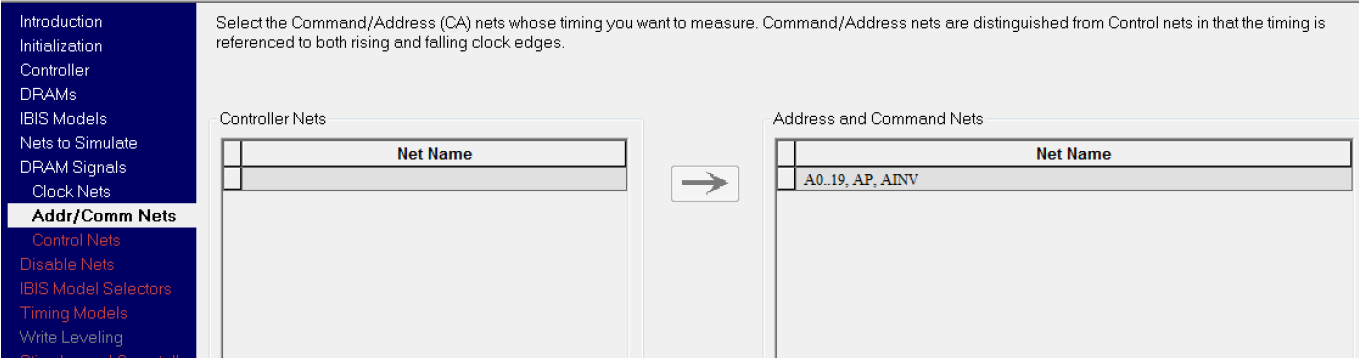

Рис. 16. Настройки для х18-битных шин

В разделе Control Nets выберите сигналы LDA#, LDB#, RWA# и RWB# (рис. 17).

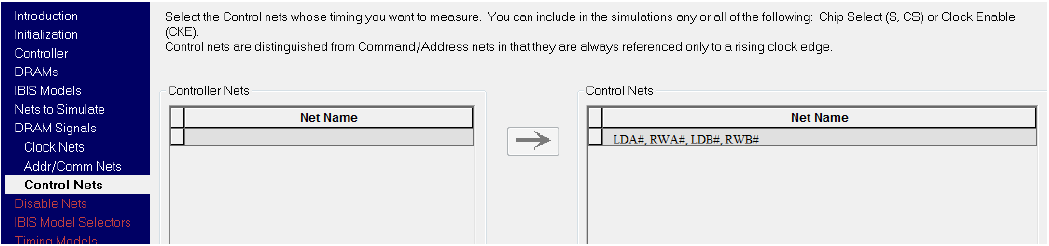

Рис. 17. Сигналы управления

Как и в случае моделирования сигнала данных, убедитесь, что вы используете правильные файлы с параметрами тайминга. Остальная часть моделирования и оценки результатов аналогична LPDDR3.

Заключение

Следуя несложным инструкциям, приведенным в этой статье, можно получить большую пользу и эффективно использовать пакет помощника DDRx Wizard при моделировании и проверке шин QDR-IV.
