СПДС GraphiCS — фасадная и кровельная система

в 13:05, , рубрики: cad, CAD/CAM, nanoCAD, Блог компании Магма-Компьютер, спдс graphics

Предлагаем вашему вниманию статью «СПДС GraphiCS — фасадная и кровельная система», написанную руководителем проектной группы ООО «Фронтсайд» Воробьевой Ириной Александровной.


«СПДС GraphiCS — фасадная и кровельная система» — специализированное программное обеспечение, автоматизирующее работу по созданию 2D чертежей марок АР и АС. Программа была разработана ООО «Магма-Компьютер» по заданию ООО «Фронтсайд».
Назначение программы – подготовка графической документации и автоматический подсчет спецификаций на материалы. В качестве графической платформы «СПДС GraphiCS — фасадная и кровельная система» обязательно используется приложение СПДС GraphiCS для AutoCAD.

Ключевые преимущества программы «СПДС GraphiCS — фасадная и кровельная система»

  • работа в среде AutoCAD с использованием функционала СПДС GraphiCS;
  • автоматическое назначение позиций, марок и их отображение на чертеже;
  • полностью автоматическая ассоциативная связь чертежей и проекта;
  • полностью автоматическое формирование, подсчет и обновление спецификаций.

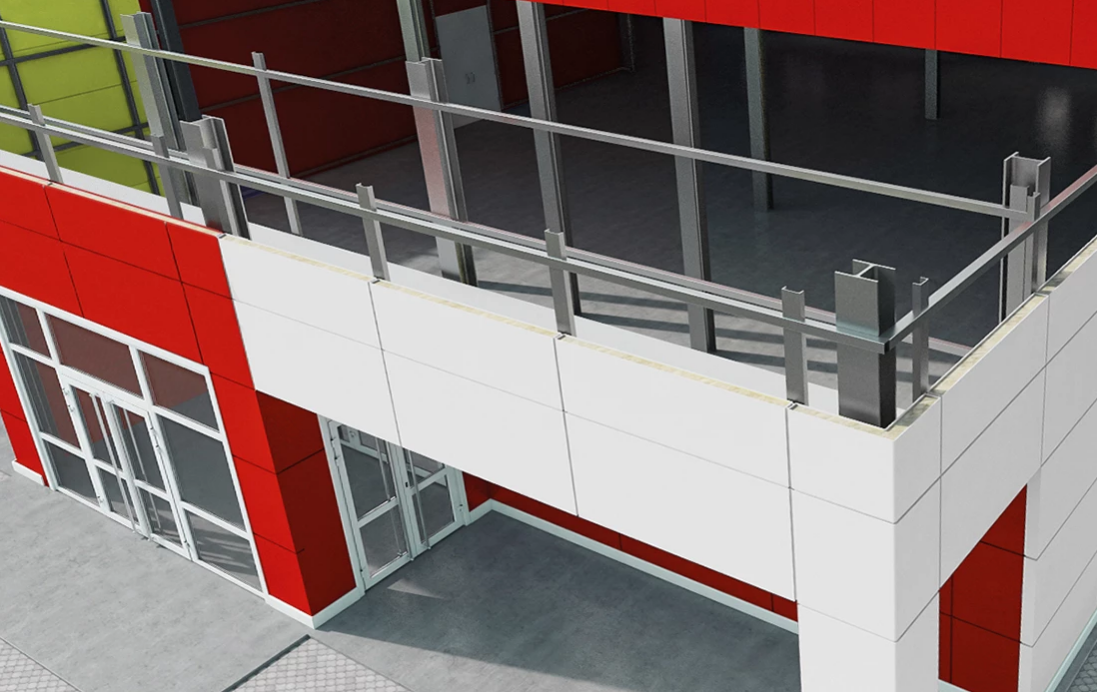

СПДС GraphiCS — фасадная и кровельная система - 2

Основные задачи, решаемые программой «СПДС GraphiCS — фасадная и кровельная система»

  • оформление чертежей с раскладкой сэндвич-панелей по фасадам и чертежей узлов крепления;
  • автоматический подсчет и формирование спецификаций на сэндвич-панели с учетом разных характеристик панелей;
  • автоматический подсчет и формирование спецификаций на комплектующие, с учетом выбора необходимых элементов поставки;
  • экспорт сформированных спецификаций в файл *.xml с последующей выгрузкой в систему 1С для производства.

Работа в «СПДС GraphiCS — фасадная и кровельная система» глазами проектировщика компании ООО «Фронтсайд» Воробьевой И.А.

Разработка проектов ограждающих конструкций с применением сэндвич- панелей – очень узкая специализация. Я работаю в области проектирования ограждающих конструкций более восьми лет. Первые шесть лет работа выполнялась в программе AutoCAD без специального приложения СПДС GraphiCS и настроек под наше производство. Создавать чертежи можно было только с помощью стандартных команд AutoCAD (отрезок, размер, текст). Спецификации для производства создавались вручную в программе Excel и подсчитывались вручную с огромным количеством пересчетов и проверок.

Компания ООО «Магма-Компьютер» разработала для нашей компании специальную программу «СПДС GraphiCS — фасадная и кровельная система».

Приложение «СПДС GraphiCS — фасадная и кровельная система» – это отличный инструмент для создания монтажных схем ООО «Фронтсайд». Монтажная схема – это альбом, состоящий из раскладки панелей, узлов крепления и спецификаций на панели и все необходимые комплектующие. Основное назначение монтажной схемы – это руководство к проведению монтажных работ.

За год работы в «СПДС GraphiCS — фасадная и кровельная система» значительно упростилась работа проектировщика и выросла эффективность выполнения проектных работ.

О программе «СПДС GraphiCS — фасадная и кровельная система»

Все инструменты работы с программой «СПДС GraphiCS — фасадная и кровельная система» расположены на одной панели инструментов:

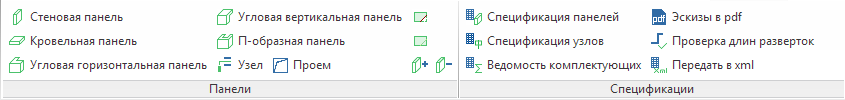

СПДС GraphiCS — фасадная и кровельная система - 3
Рис1. Панель инструментов Фронтсайд в AutoCAD

Здесь собраны все необходимые для работы команды.

Команды Панели

Команды Панели — это выбор разных видов сэндвич-панелей, производимых компанией ООО «Фронтсайд»: стеновая панель, кровельная панель, угловая горизонтальная панель, угловая вертикальная панель и «П»-образная горизонтальная панель. В свойствах этих команд можно учесть все характеристики панелей: длину, ширину и толщину панели, цвет наружного и внутреннего листов, толщину стали, покрытие стали, плотность ваты и другие.

СПДС GraphiCS — фасадная и кровельная система - 4
Рис 2. Диалоги стеновой и кровельной панели

С помощью этих команд создаются на чертеже панели и формируются развертки фасадов:

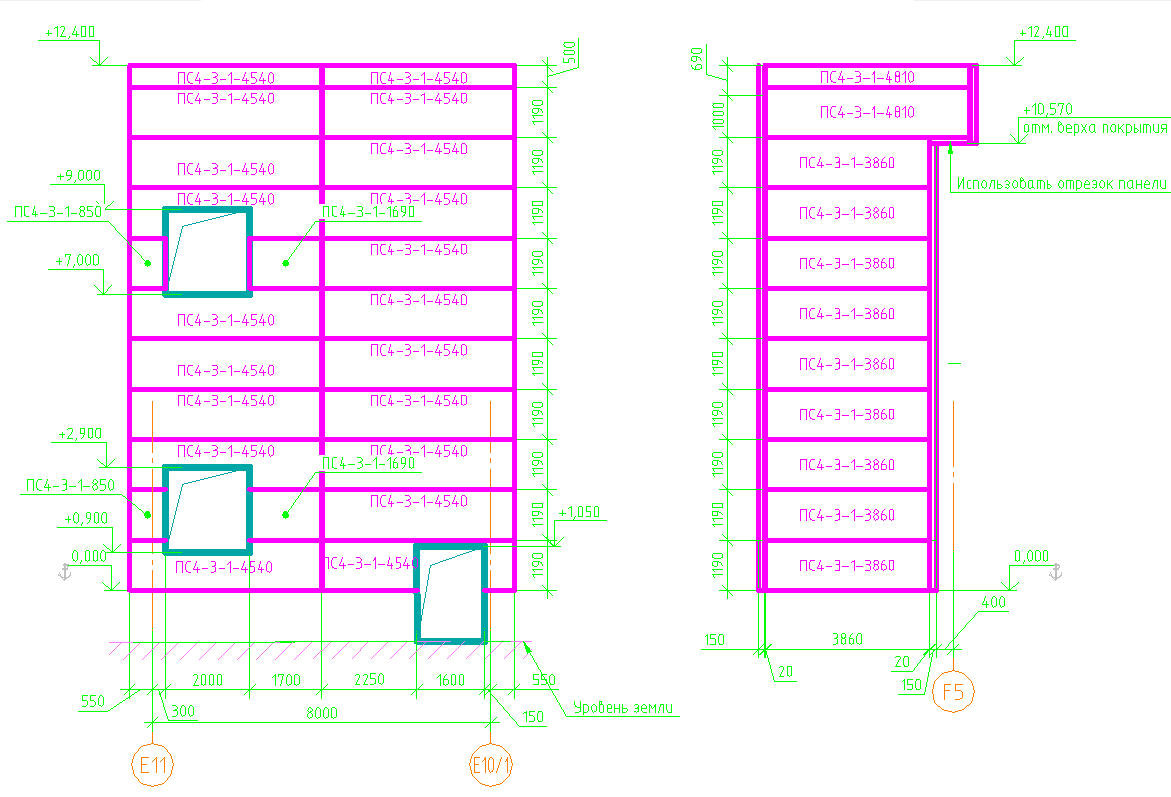

СПДС GraphiCS — фасадная и кровельная система - 5
Рис 3. Развертки фасадов

Команды Подрезка и Удалить подрезку

Команда Подрезка выполняет подрезку панелей до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить подрезку.

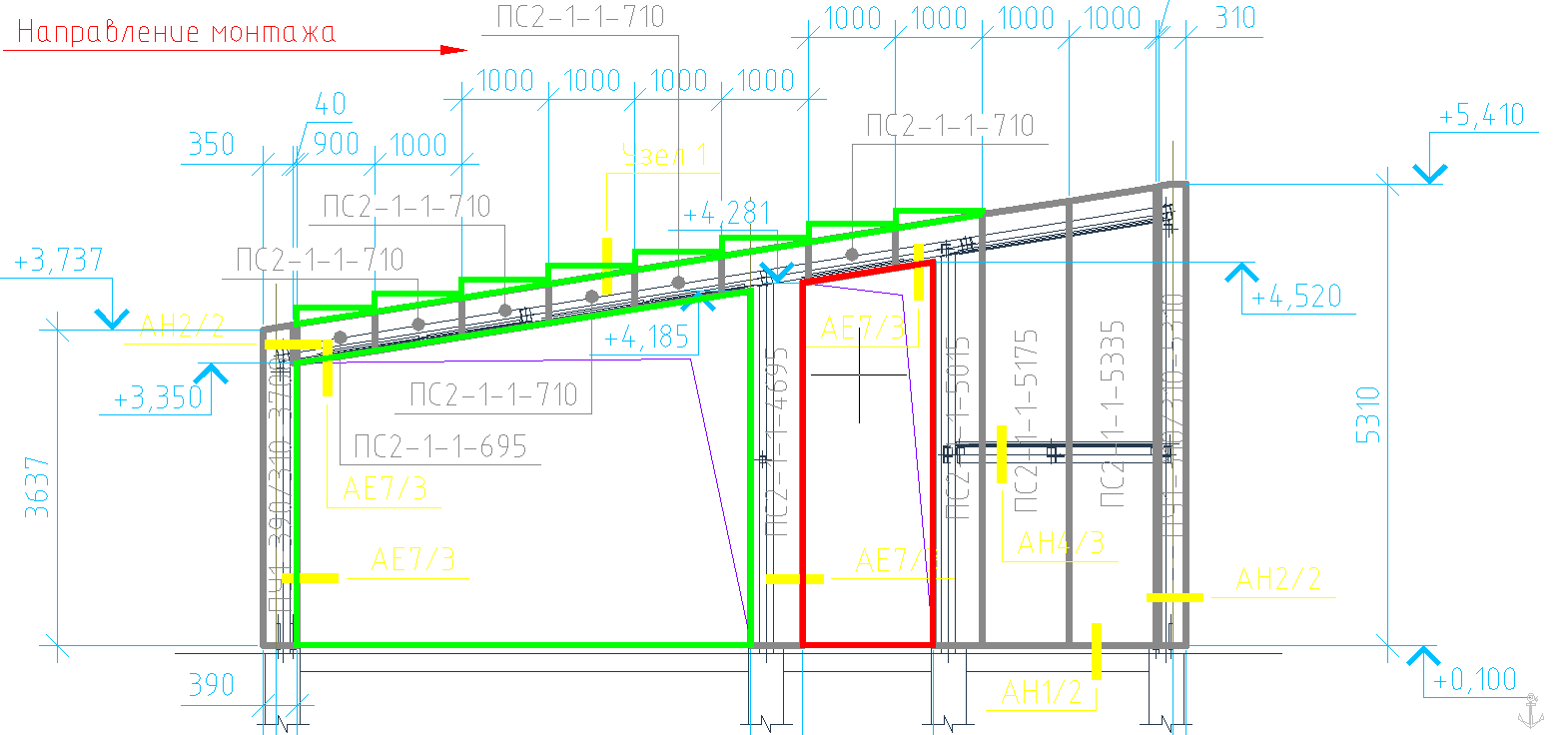

СПДС GraphiCS — фасадная и кровельная система - 6
Рис 4. Команды подрезка и удалить подрезку

Команда Узлы

Команда Узлы — это одна из самых удобных и функциональных команд. В техническом каталоге ООО «Фронтсайд» присутствует больше сотни стандартных и нестандартных узлов. Все они собраны в библиотеке приложения «СПДС GraphiCS — фасадная и кровельная система». Сами узлы прочерчиваются проектировщиком вручную. Расположение того или иного узла прочерчивается на раскладке панелей. Это позволяет в дальнейшем автоматически получить длину узла в спецификации.

СПДС GraphiCS — фасадная и кровельная система - 7
Рис. 5 Схема расположения узлов

В составе узлов можно редактировать формулы для подсчета комплектующих, длины, развертки, цвет доборных элементов, добавлять или удалять комплектующие и выбирать приоритетность поставки.

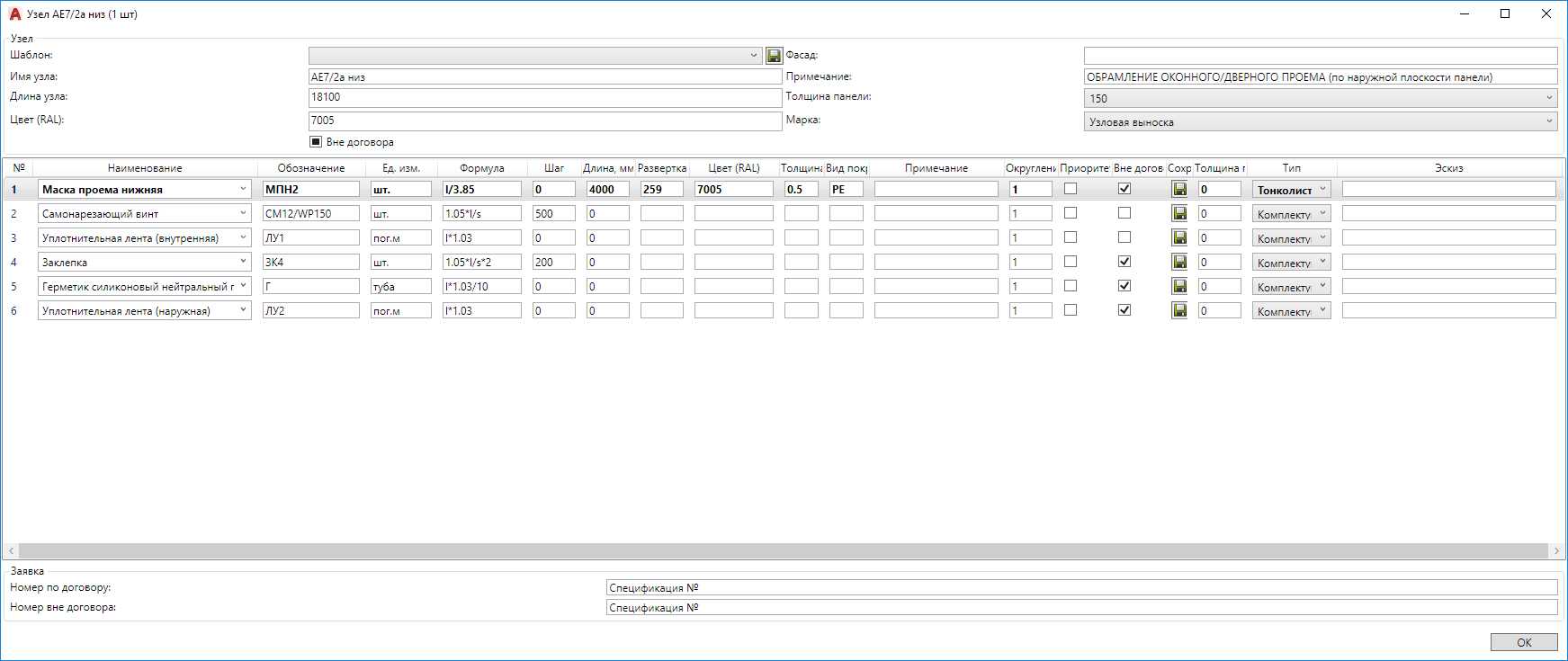

СПДС GraphiCS — фасадная и кровельная система - 8
Рис 6. Диалог узла

Команда Спецификации

В программе «СПДС GraphiCS — фасадная и кровельная система» могут быть сформированы различные варианты спецификаций:

1. Спецификация сэндвич-панелей с принадлежностью этих панелей к тому или иному фасаду;

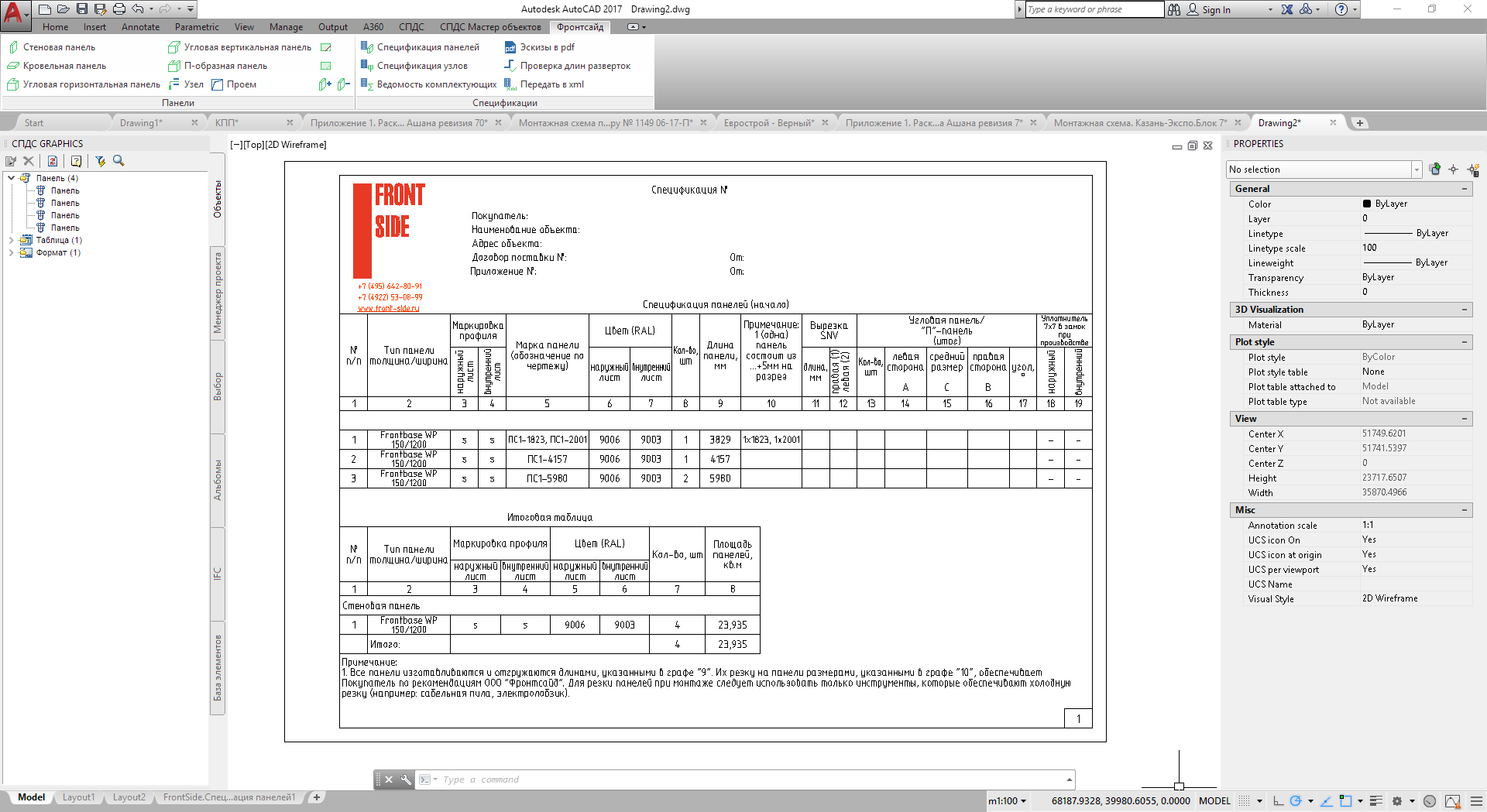

СПДС GraphiCS — фасадная и кровельная система - 9
Рис 7. Спецификация панелей

2. Спецификация на комплектующие (доборные элементы и крепеж). При создании данной спецификации можно задавать на выбор:

  • спецификацию комплектующих по договору;
  • спецификацию комплектующих вне договора;
  • спецификацию комплектующих по фасадам;
  • спецификацию комплектующих по узлам;
  • спецификацию комплектующих по элементам.

СПДС GraphiCS — фасадная и кровельная система - 10
Рис 8. Диалог настройки спецификации

Во всех спецификациях автоматически осуществляется подсчет комплектующих, заданных в узле.

СПДС GraphiCS — фасадная и кровельная система - 11
Рис 9. Спецификация узлов

Команда Передать в xml

Это одна из самых функциональных команд программы «СПДС GraphiCS — фасадная и кровельная система». С помощью неё производится экспорт спецификаций на сэндвич-панели и комплектующие в файл *.xml с последующей выгрузкой в систему 1С для производства.

<?xml version="1.0" encoding="utf-8"?>
<root>
  <request name="Спецификация №1003-3.2" outside-contract="false">
    <panels />
    <specification>
      <components>
        <facade name="">
          <node name="1" color="7004" cover-thickness-front="0.5" cover-front="PU" length="72000" comment="" address="1" panel-width="120">
            <item type="thin-wall-element" priority-shipment="false" outside-contract="false">
              <name>Маска внутреннего угла внутренняя</name>
              <designation>МВУВ1</designation>
              <position>1</position>
              <note />
              <preview-path />
              <units>шт.</units>
              <length>4000</length>
              <color-front>9003</color-front>
              <color-back />
              <cover-thickness-front>0.5</cover-thickness-front>
              <cover-front>PU</cover-front>
              <formula>l/3.95</formula>
              <step />
              <roundoff>1</roundoff>
              <panel-width>0</panel-width>
              <is-default>false</is-default>
              <quantity>19</quantity>
              <number>1</number>
              <blank-sheet-length>500</blank-sheet-length>
            </item>

«От компании ООО «Фронтсайд» и её проектной группы хочу оставить самый положительный и теплый отзыв за работу, проделанную компанией ООО «Магма-Компьютер». Лично хочется поблагодарить Михаила Гладких за терпение, понимание и предложения в усовершенствовании работы нашей проектной группы», — говорит, руководитель проектной группы Ирина Воробьева.
Технический директор ООО «Магма-Компьютер» о проекте разработки «СПДС GraphiCS — фасадная и кровельная система» для ООО «Фронтсайд»: «Первоначально рассматривались различные варианты решений автоматизации проектирования, в том числе и переход на 3D проектирование. Программа СПДС GraphiCS была выбрана в качестве платформы, поскольку она активно использовалось проектировщиками, а его API позволяет нам быстро разрабатывать новый функционал. Разработка проекта была разбита по этапам на основании обследования и анализа стоящих перед ООО «Фронтсайд» задач проектирования. В конце каждого этапа предоставлялась версия ПО, которая сразу начинала использоваться проектировщиками. Благодаря этому получилось оперативно организовать обратную связь и доработку программы в ходе последующих этапов. Хотелось бы поблагодарить всех участников проекта со стороны ООО «Фронтсайд» за теплую и доверительную атмосферу тесного сотрудничества, благодаря которой уже в течение нескольких месяцев удалось перейти на проектирование с использованием разработанного ПО».

О компании-пользователе, ООО «Фронтсайд» (frontside.ru). Компания работает на российском рынке с 2001 года. Специализация — производство фасадных систем любой сложности. В ассортиментном портфеле компании представлены модульные фасадные системы, стеновые и кровельные сэндвич-панели, в том числе: уникальные решения для вертикального и горизонтального монтажа, конструктивные решения для углов зданий, а также эксклюзивные декоративные элементы.

О компании-разработчике. ООО «Магма-Компьютер» (mcad.ru) работает на отечественном рынке программного обеспечения с 1996 года. В ее составе отделы по разработке, тестированию и технической поддержке программного обеспечения. Компанией разрабатываются САПР-решения в области машиностроения, промышленного и гражданского строительства, архитектурного проектирования, а также системы электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования. С момента основания ООО «Магма-Компьютер» ориентируется на создание собственных программ, которые в сочетании с программным обеспечением от мировых лидеров позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
