Привет! Друг заказал себе электрогитару, которую доставили в неудовлетворительном состоянии. А мне как раз нужен был синглкат для экспериментов со звукоснимателями и темброблоками.
Произошёл взаимовыгодный обмен инструментами, и теперь мы сможем пристально изучить данный артефакт китайского гитаростроения, интересующий многих любителей в силу его низкой цены.
▍ Такие похожие и такие разные
Сегодня на рынке присутствует целый ряд азиатских производителей электрогитар, чьи изделия внешне настолько похожи друг на друга, что могут показаться полностью идентичными. Однако выясняется, что это далеко не так.

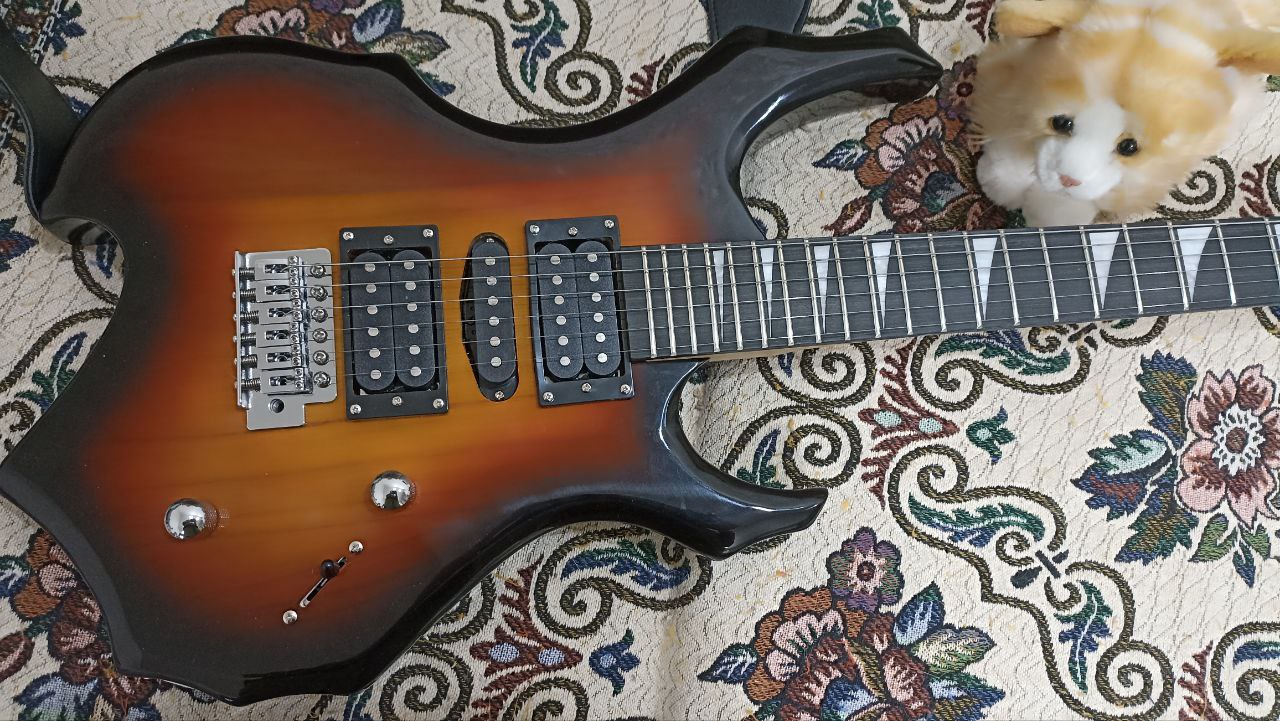

Лично для меня электрогитарой на каждый день, как это ни странно, стала ультрадешёвая Tinar GT500.

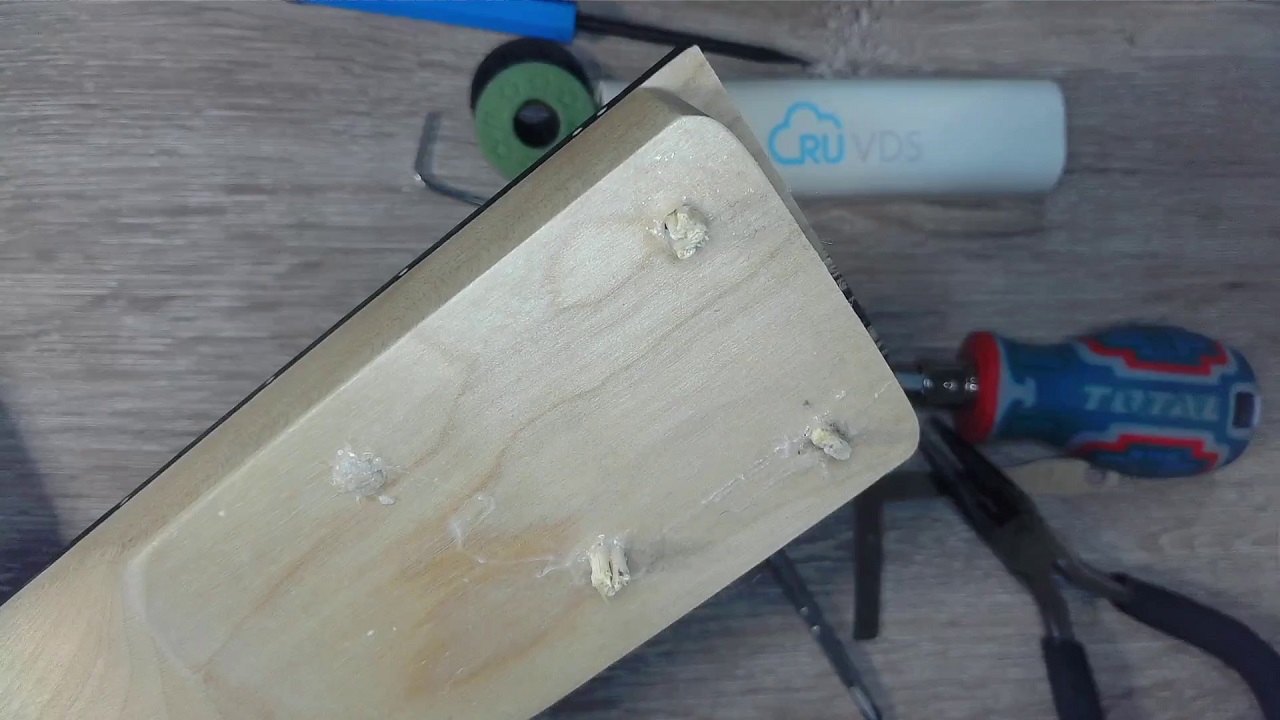

Из коробки у неё были проблемы с креплением грифа, но это не уникальное явление, и вопрос легко решается при помощи зубочисток и суперклея.

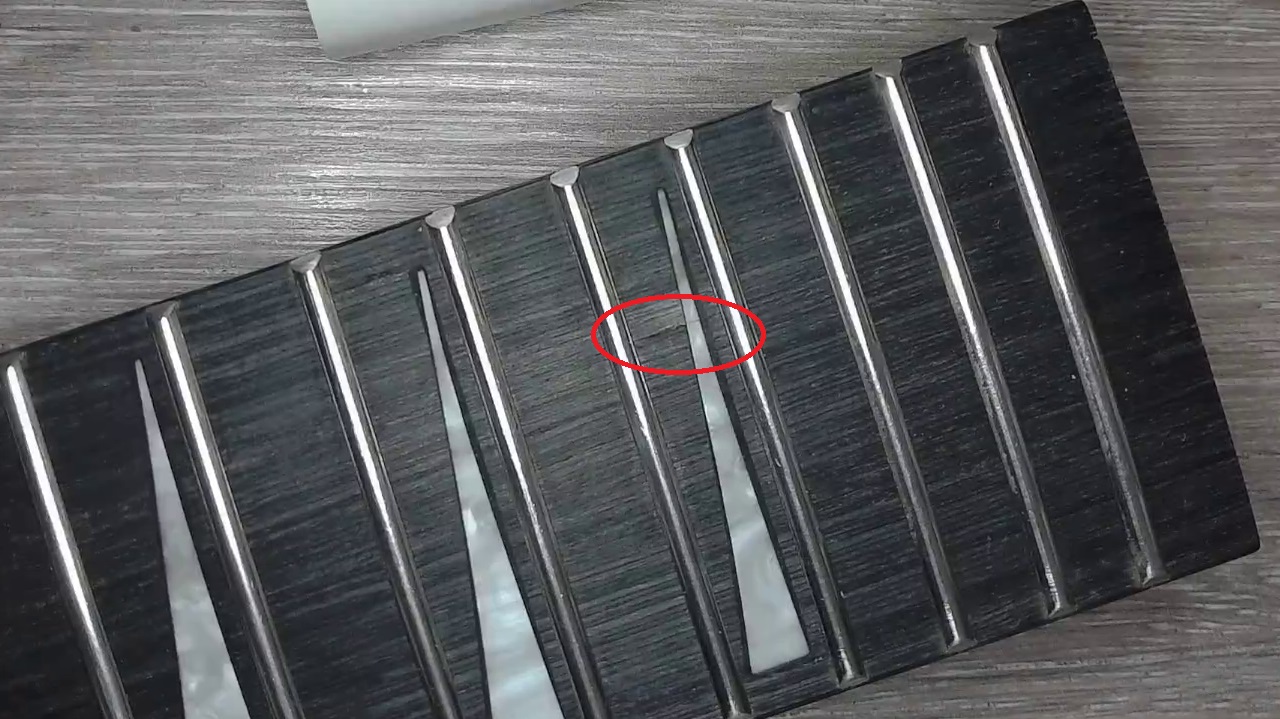

Имелся крошечный дефект накладки, и это тоже не смертельно, если вы не перфекционист.
Машинка тремоло винтажного типа на шести шурупах работала не очень хорошо, и её пришлось заблокировать. Но то же самое бывает и на вдесятеро более дорогих инструментах, как и острые края ладов, нуждающиеся в шлифовке.
После выполнения всего объёма необходимых работ и замены керамических магнитов в звукоснимателях на сплав ЮНДК (алнико 5) инструмент не только проявил прекрасную играбельность, но и зазвучал весьма приятно.
Дека Tinar GT500 изготовлена из павловнии, благодаря чему масса гитары составляет всего 2 килограмма 350 граммов, притом что это полноразмерный инструмент с мензурой как у стратокастера.
Электрогитары той же формы, но других марок могут иметь иной материал деки, вплоть до ясеня, что делает их намного тяжелее.
Кроме малой массы, инструмент радует конфигурацией звукоснимателей. Два хамбакера и сингл между ними предоставляют весьма обширную палитру хороших звучаний.

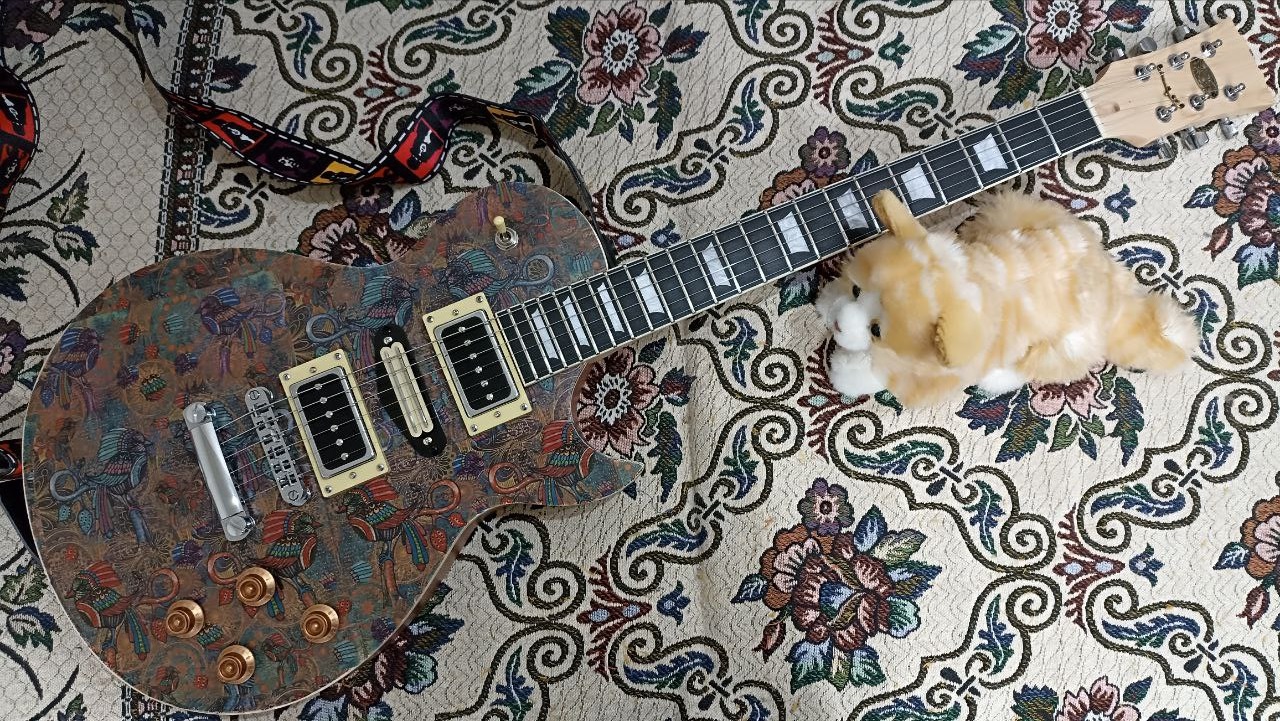

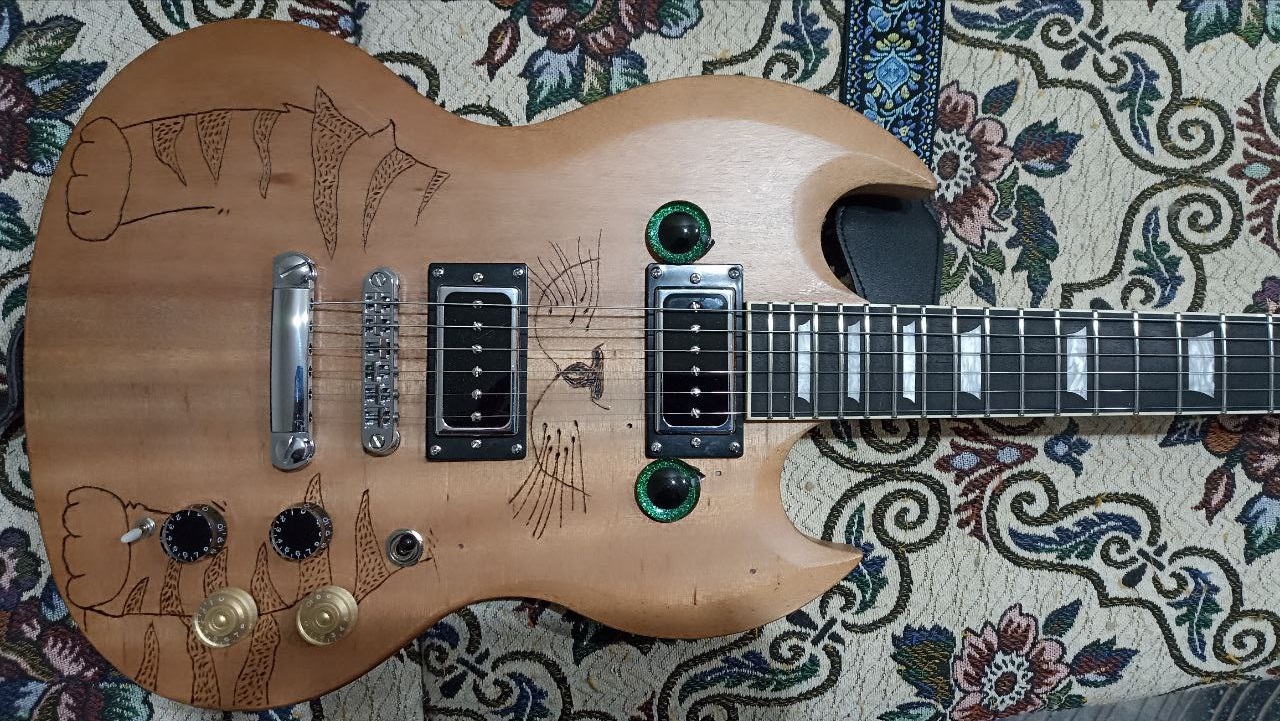

Благодаря сочетанию всех этих факторов, когда мне хочется поиграть, я чаще всего беру со стойки Tinar GT500. Либо светомузыкальную котогитару, если требуется звучание P-90 со встроенным фуззом. Но это скорее экзотика.

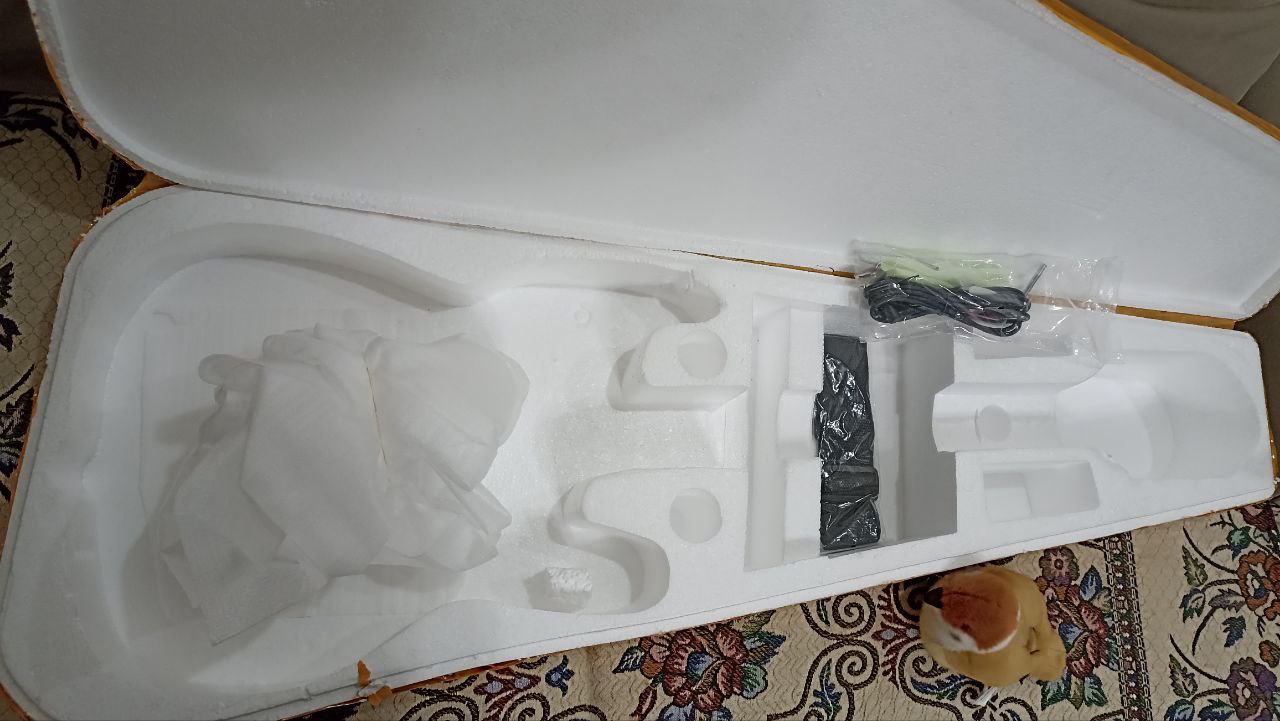

Tinar GT500 приехал ко мне в прекрасном пенопластовом кофре, почти невесомом и при этом надёжно защищавшем инструмент на всём пути из далёкой Поднебесной.
А гитарному конструктору IRIN в этом плане не повезло. Гофрокартонная коробка с ним прибыла в таком состоянии, что сотрудник транспортной компании спросил, буду ли я отказываться от груза.
В конечном итоге, из кучи бракованных и повреждённых при транспортировке компонентов получился неплохой нэшвилловский телекастер, но это заслуга моих немалых трудов, а не набора и его упаковки.
Зато электрогитарные конструкторы Harley-Benton не только приходят без повреждений и с инструкциями на двух языках, но и проявляют прекрасную играбельность, отлично строят и звучат сразу после простой сборки, с которой справится даже школьник.
Примером может служить полуакустический телекастер, хотя это один из двух наборов данной марки, где мне пришлось поработать напильником над карманом под пятку грифа. Второй — это синглкат.
В четырёх остальных конструкторах Harley-Benton, которые мне доводилось собирать, карман деки был идеально подогнан к пятке грифа на заводе-изготовителе. Кроме даблката-котогитары, это стратокастер, джазмастер и CST-24 в стиле PRS.
Итак, очень похожие на первый взгляд инструменты и наборы для сборки от разных производителей имеют значительные различия в материалах и комплектации, а также качестве исполнения и упаковки. Всё это следует учитывать при выборе.
▍ Масштабы катастрофы
Как и мой конструктор для сборки телекастера, долгожданный изумрудный синглкат друга был упакован в худших традициях IRIN. Хлипкая гофрокартонная коробка защитила его от внешних воздействий весьма плохо.

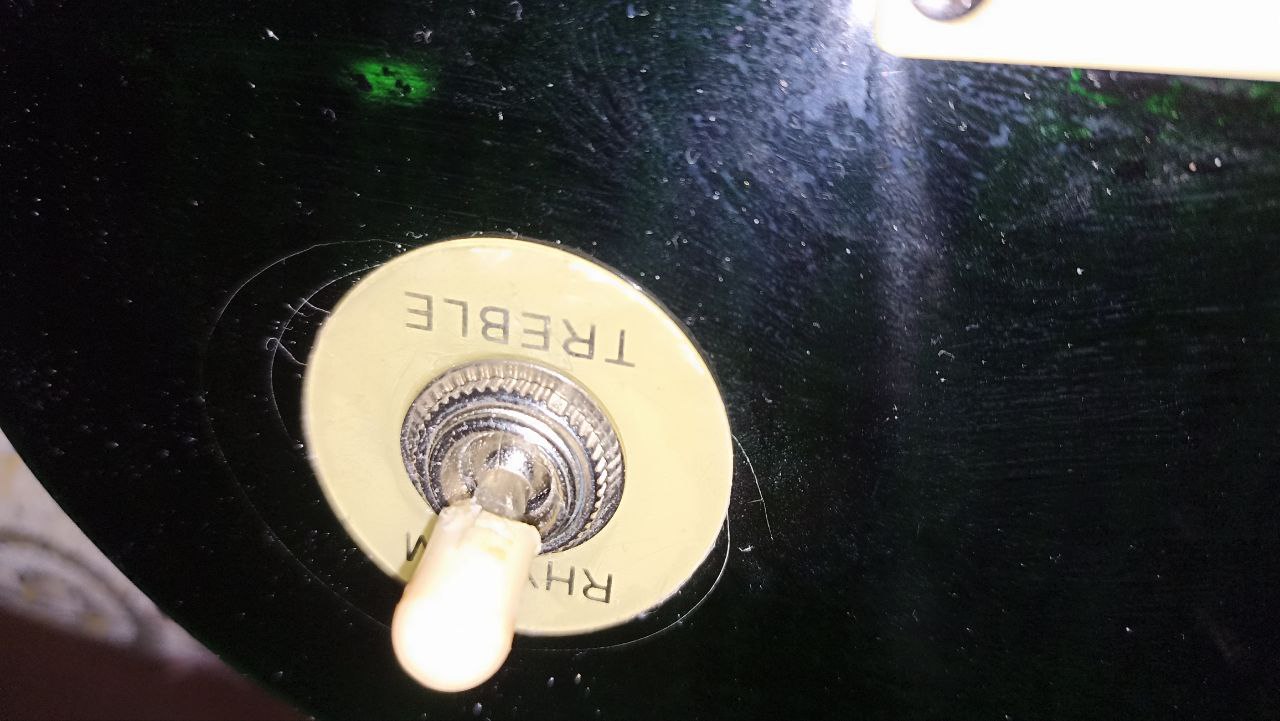

Ручка трёхпозиционного селектора звукоснимателей глубоко вдавлена, и в глянцевом лаковом покрытии вокруг тумблера образовались трещины.
С обоих хамбакеров слетели крышки, а кобылка типа «тюноматик» из лёгкого цинкового сплава прогнулась так, что вместо положенного 12-дюймового радиуса струны образовали плоскость.

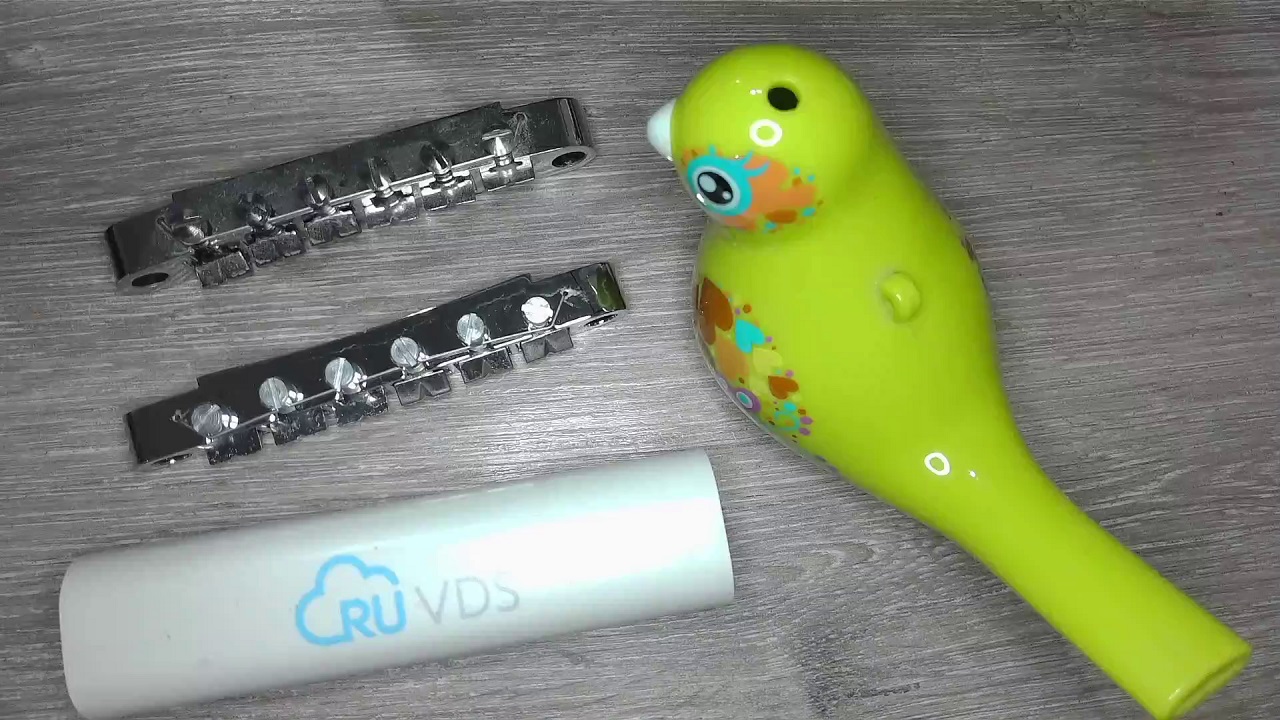

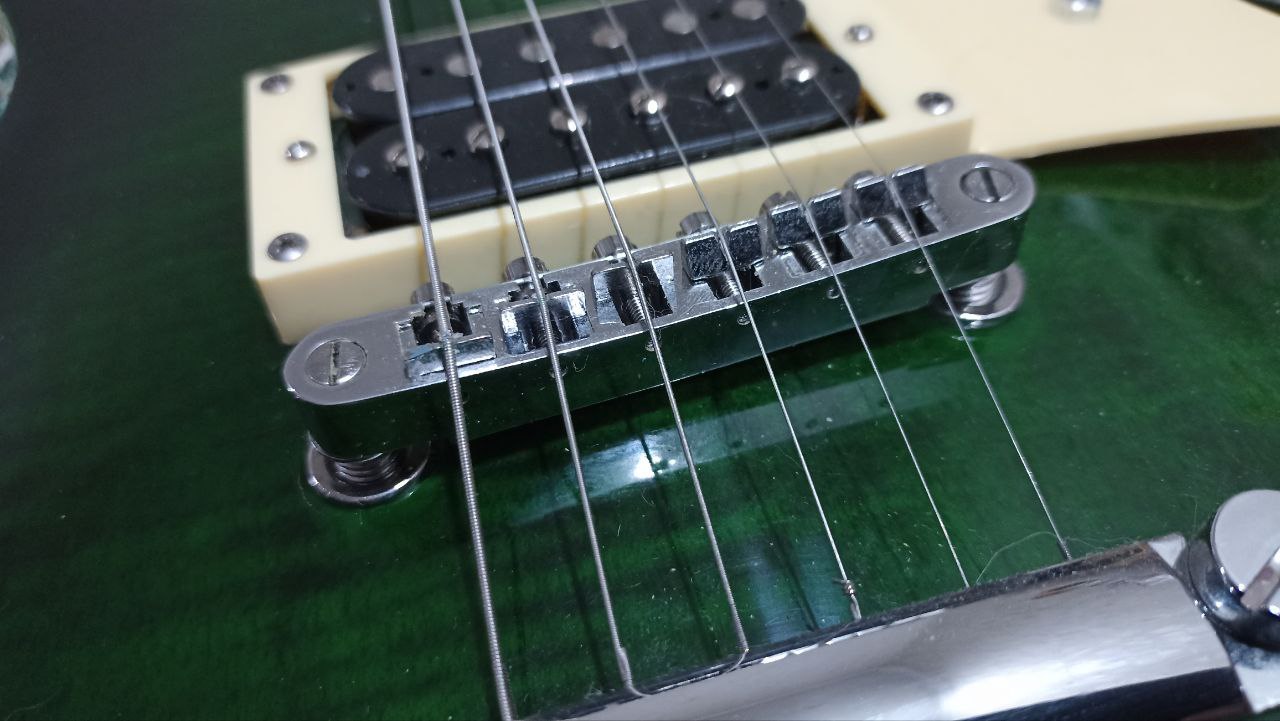

Вместо деформированного бриджа (на который указывает клюв птички) был приобретён аналогичный с Aliexpess. Однако сёдла нового тюноматика неаккуратно хромированы и имеют острые грани.
После замены кобылки у меня сразу же оборвалась вторая струна. Поэтому на новый бридж были установлены более качественные сёдла со старого. В отличие от станины, они не имеют повреждений.

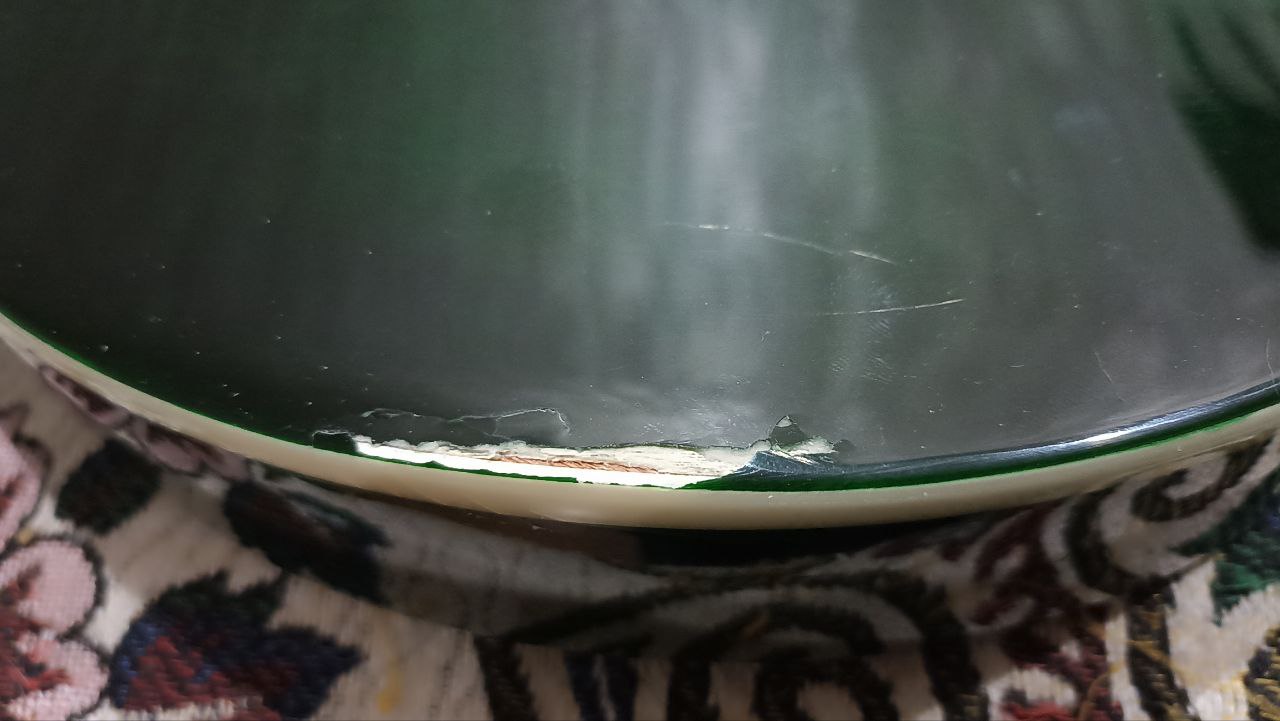

В месте под правую руку имеется скол лакокрасочного покрытия, благодаря которому видно, что окантовка корпуса не нарисована, а представляет собой полосу из настоящего белого пластика.

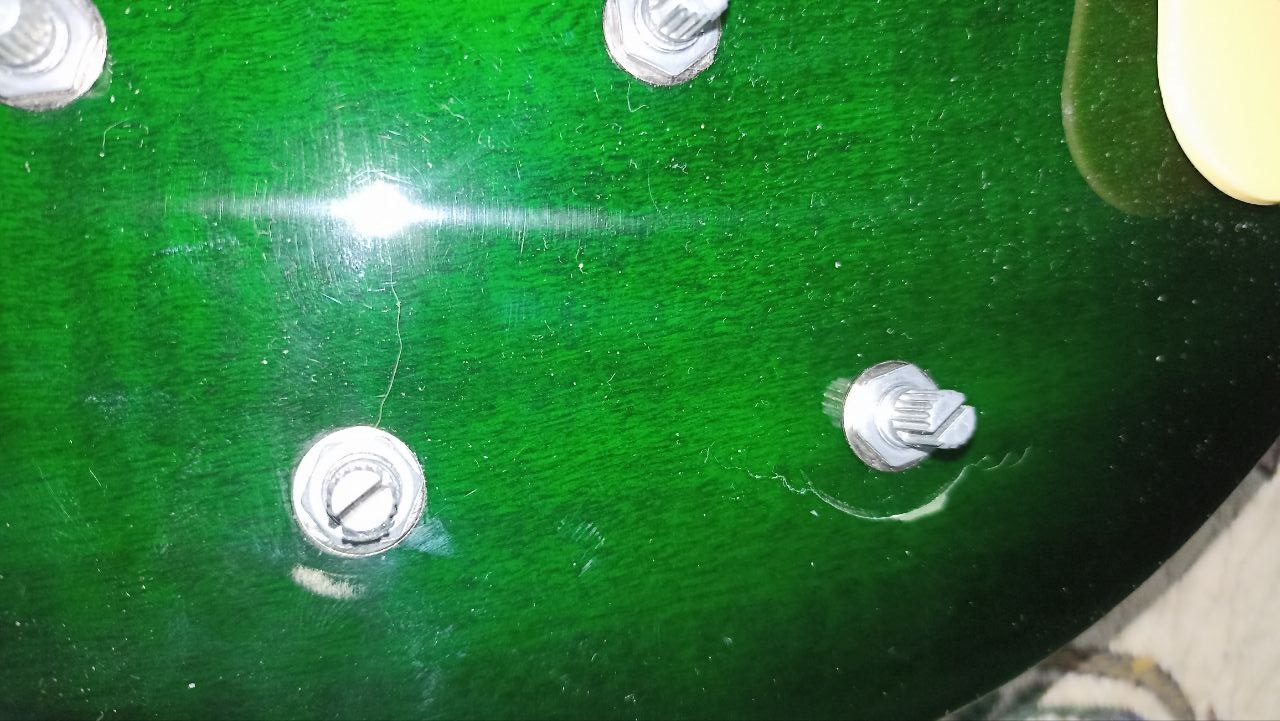

Две из четырёх ручек темброблока раскололись. Лак под ними треснул. Две уцелевшие ручки янтарного цвета переставлены на котогитару, а изумрудный синглкат получит новые, чёрные.
Винт крепления пикгарда установлен вверх ногами. Я это исправлю.

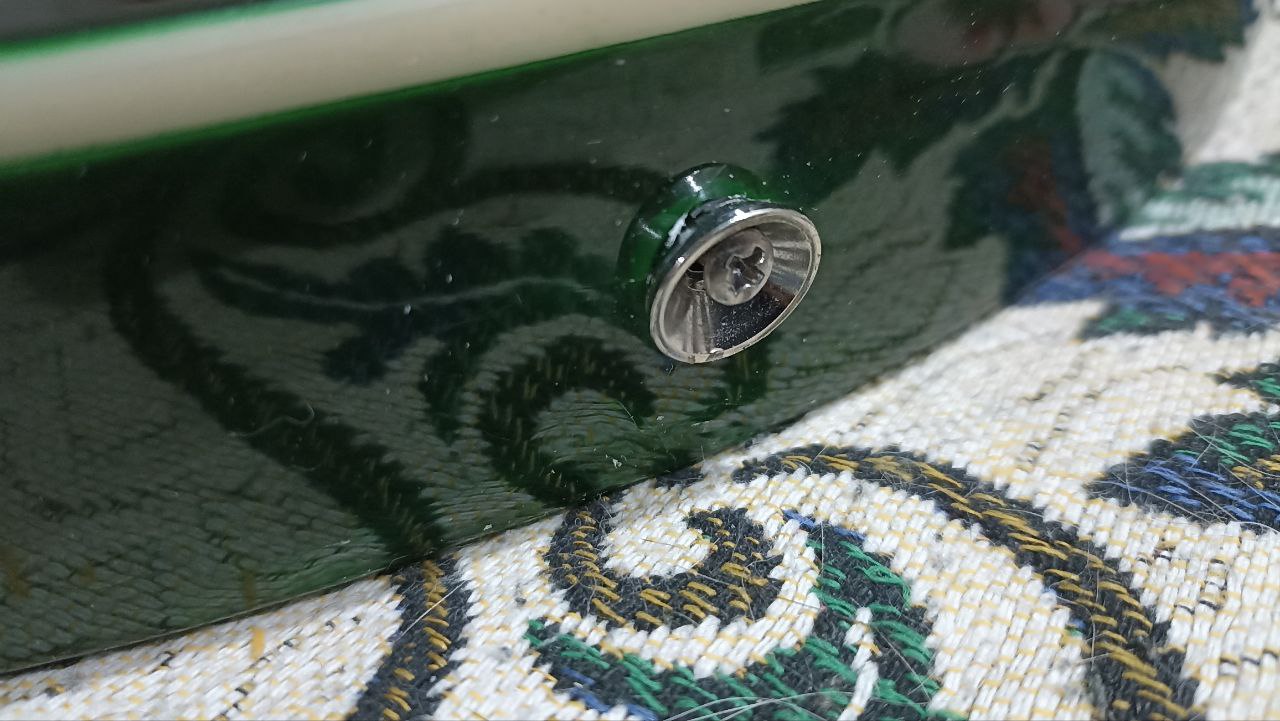

Нижняя пуговица крепления ремня глубоко вдавлена в древесину деки.

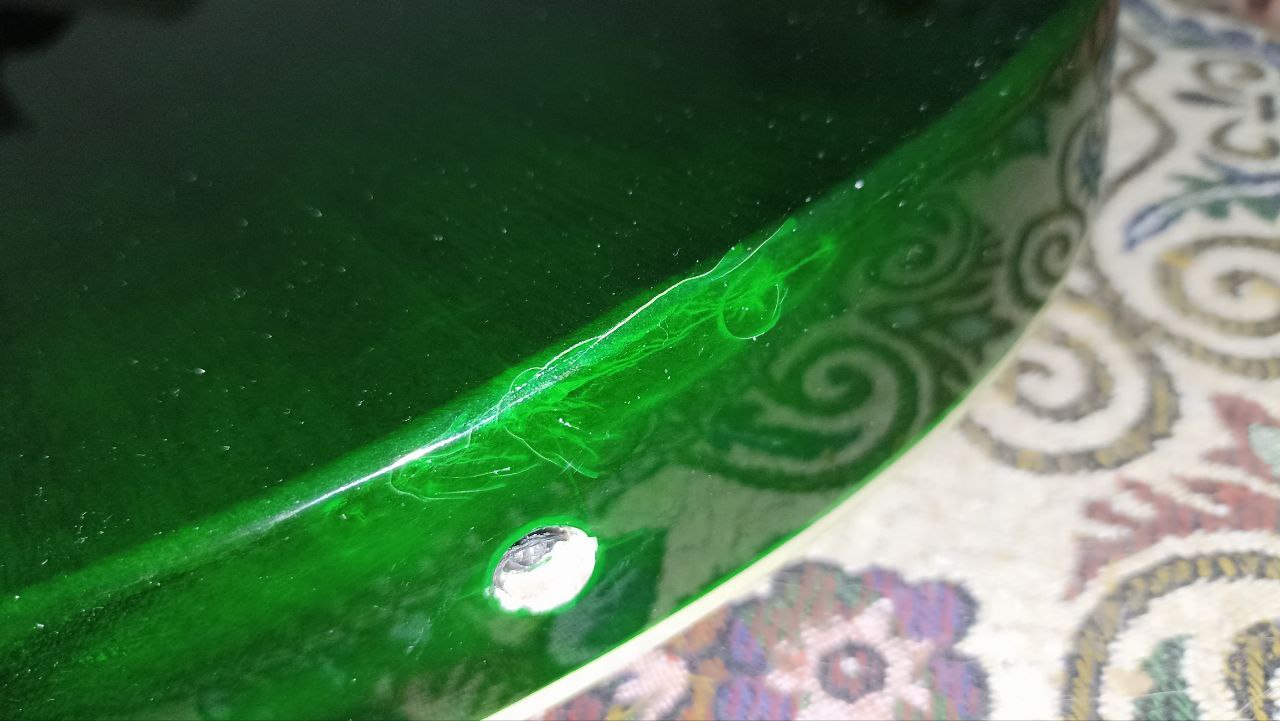

Лак треснул и здесь, но ничего не откололось.
Резиновая шайба просто размазана по стенкам и дну образовавшегося колодца.
Берём подходящую сухую веточку и вклеиваем в зачищенное отверстие при помощи суперклея.

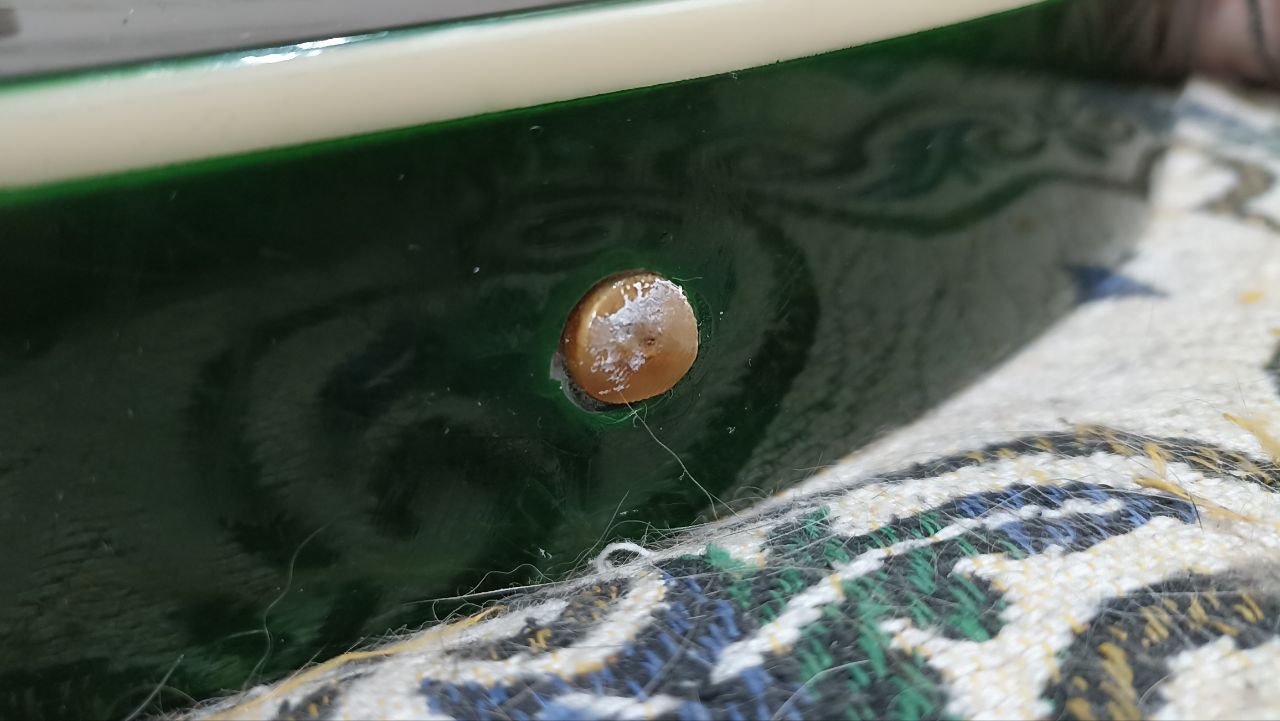

Клей высох, торец заглушки сошлифован заподлицо с декой и подкрашен. Установлена бобышка с новой фетровой шайбой.

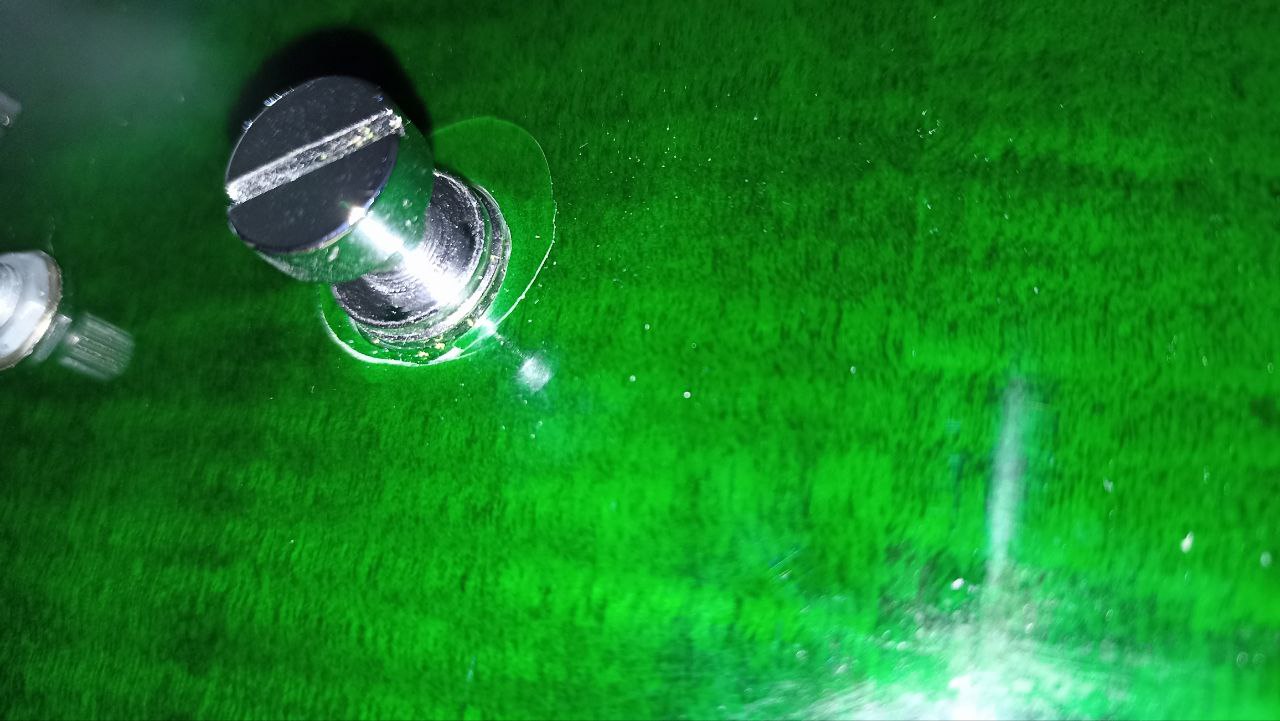

Лак возле стойки струнодержателя также повреждён, но механическая прочность не пострадала.
Накладка грифа изготовлена из бамбука и имеет перлоидные инкрустации меток ладов. Качество приличное, придраться не к чему.

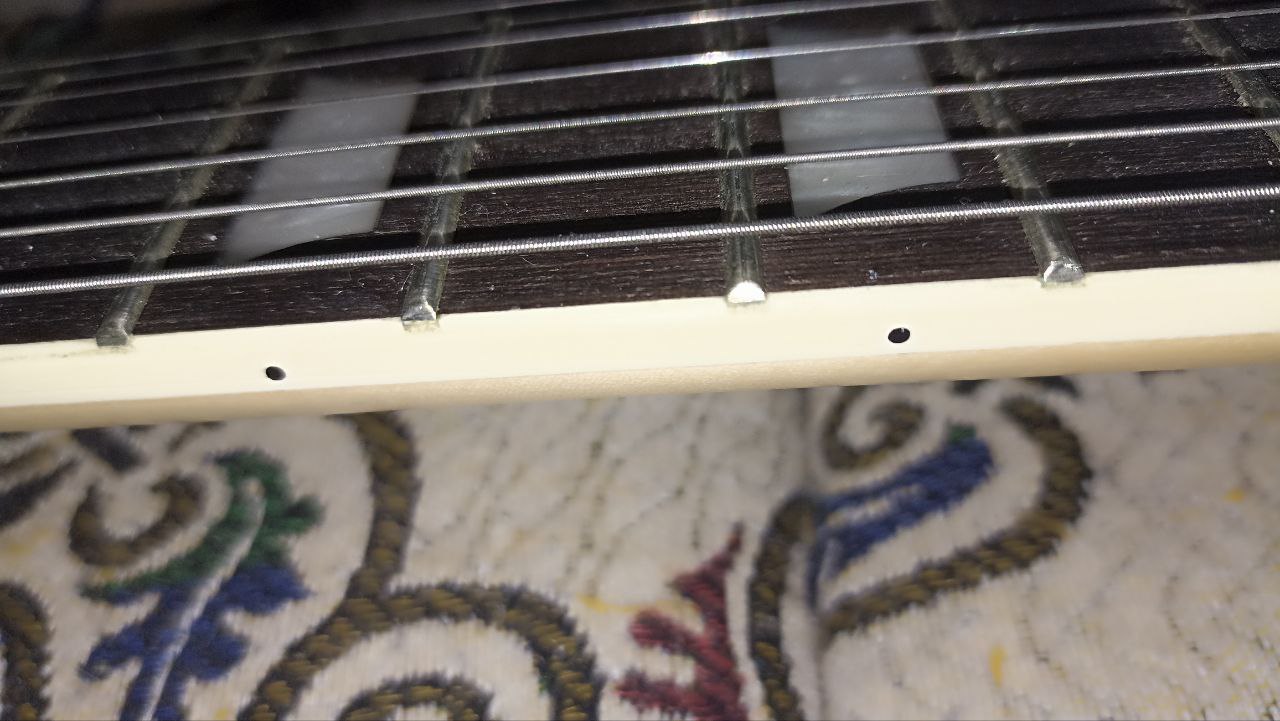

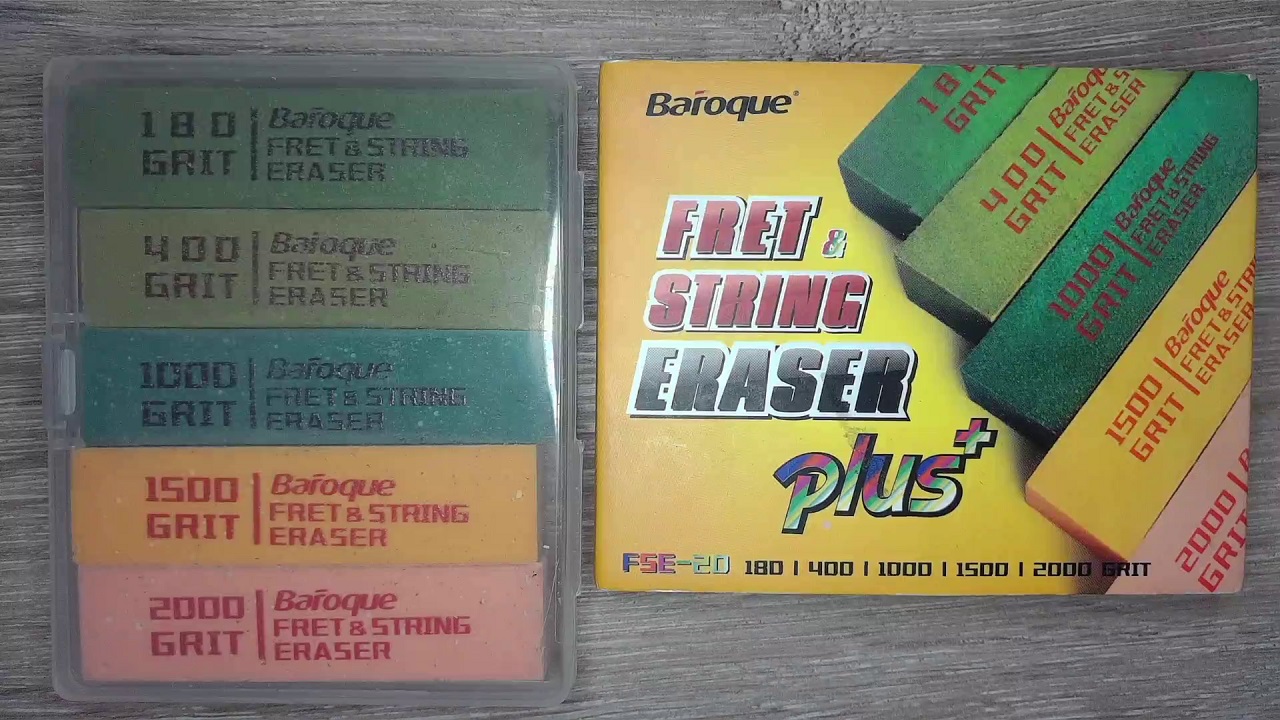

Края ладов экстремально острые и потребовали основательной работы надфилем и специальными ластиками.

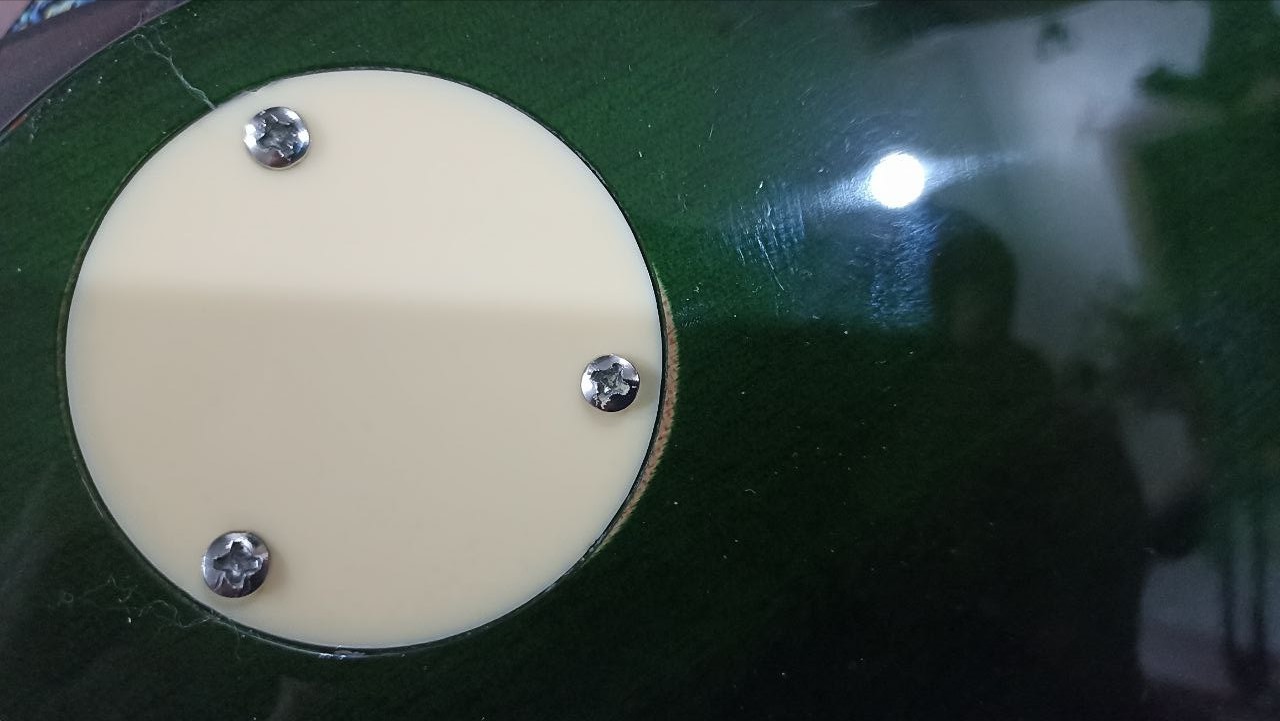

Имеется небольшой непрокрас. Или это участок сошлифованного лака? Крышка колодца переключателя имеет не плоскую, а вогнутую форму. Шурупы стоя́т криво.
Однако это уже следствие не повреждений при транспортировке, а неточностей фрезеровки колодца. Диаметр последнего слишком большой, и шурупы получилось ввернуть только под углом, что и изогнуло крышку.
Благодаря непрокрашенному участку древесины под нековым звукоснимателем, видно, что материал деки — тополь. Масса инструмента в сборе 3 килограмма 500 граммов. Тяжеловатый, каким и должен быть леспол.

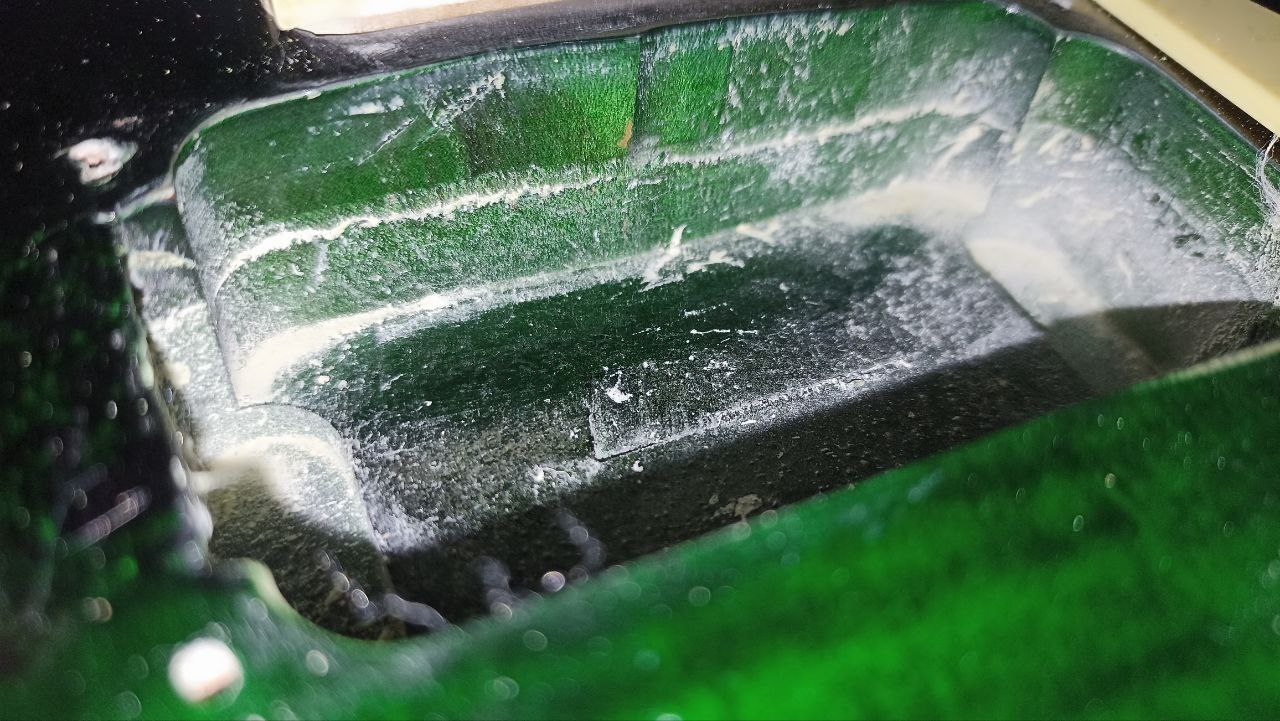

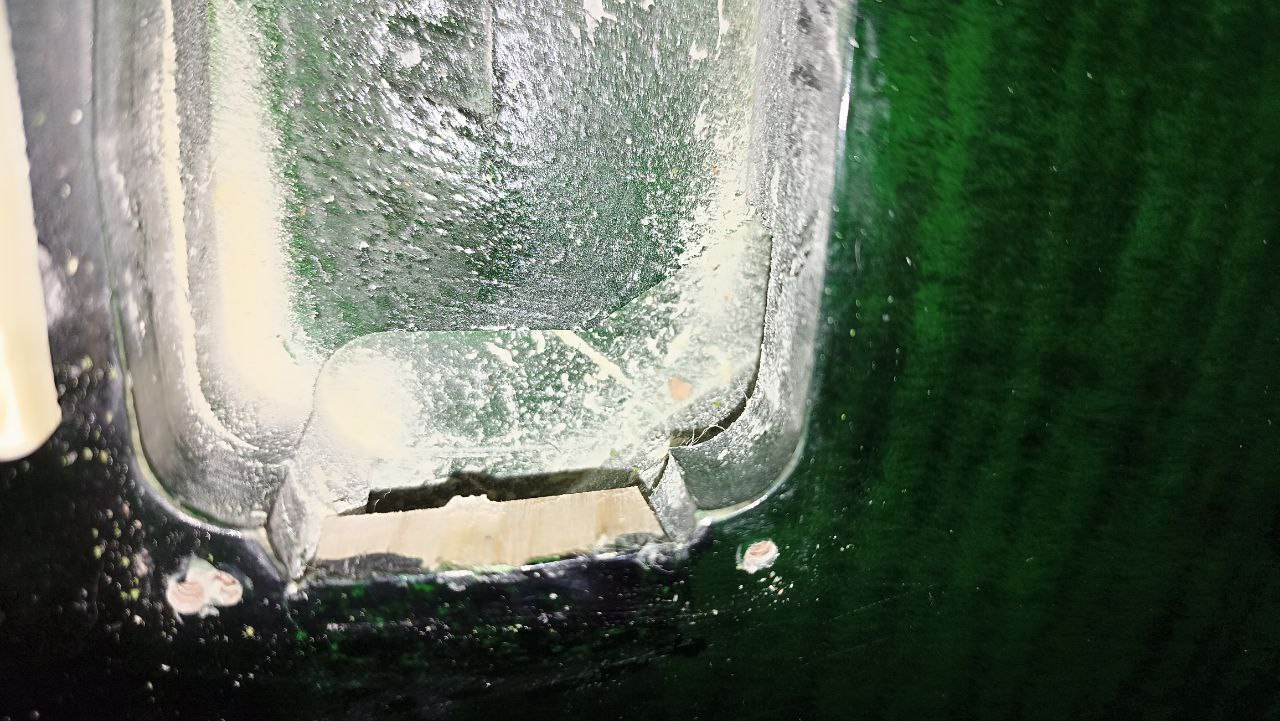

Белые следы как от засохшей зубной пасты — это полировальная паста на основе тонкодисперсного мела, действительно подобная зубной. Фрезеровка под провода́ выполнена точно так же, как в наборе для сборки синглката Harley-Benton.

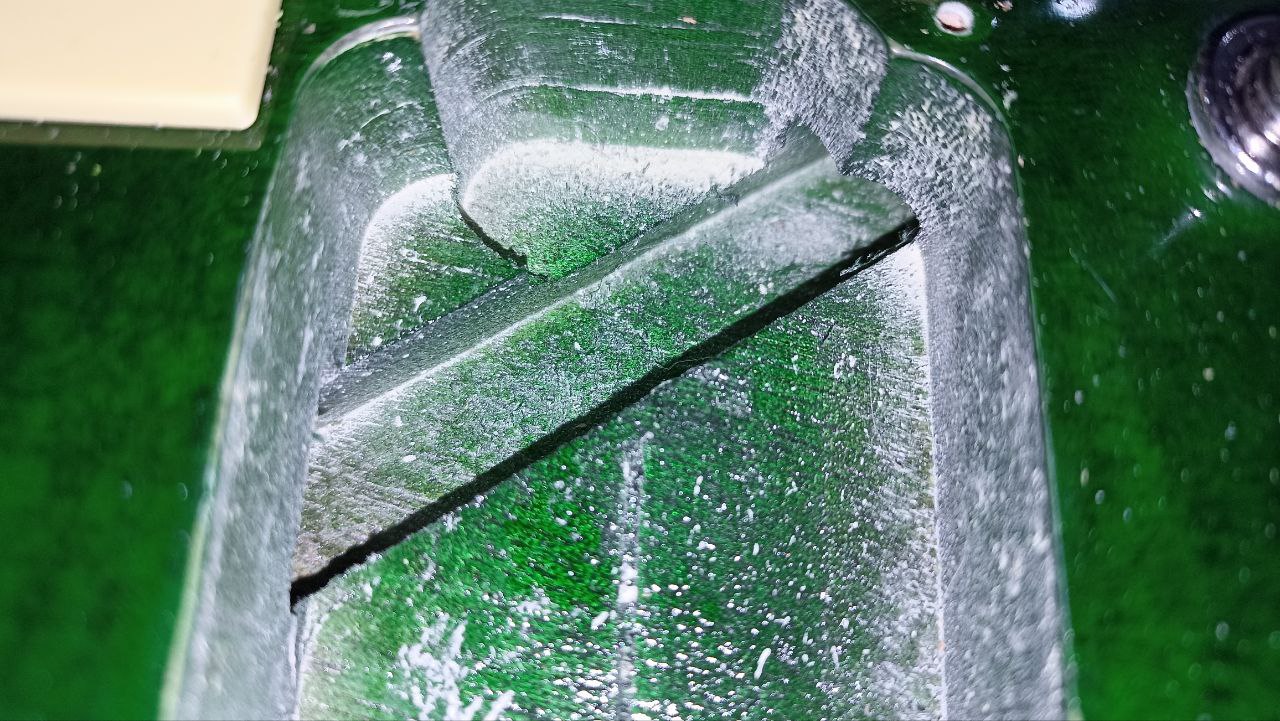

А здесь мы видим, что верхняя выпуклая часть деки приклеена к нижней плоской после фрезерования последней.
▍ Темброблок
Полость под темброблок у данного инструмента весьма вместительная. При желании здесь можно установить хоть целый гитарный процессор.
Установлены потенциометры правильных номиналов — B500k для громкости и A500k для тембра. Конденсаторы тембра по 47 нанофарад. Внешняя изоляция одного из кабелей имеет след от паяльника, но не проплавлена насквозь.
Переменный резистор громкости бриджевого звукоснимателя подключён правильно: верхний вывод к выходу датчика и входу регулятора тембра, а средний — на переключатель.

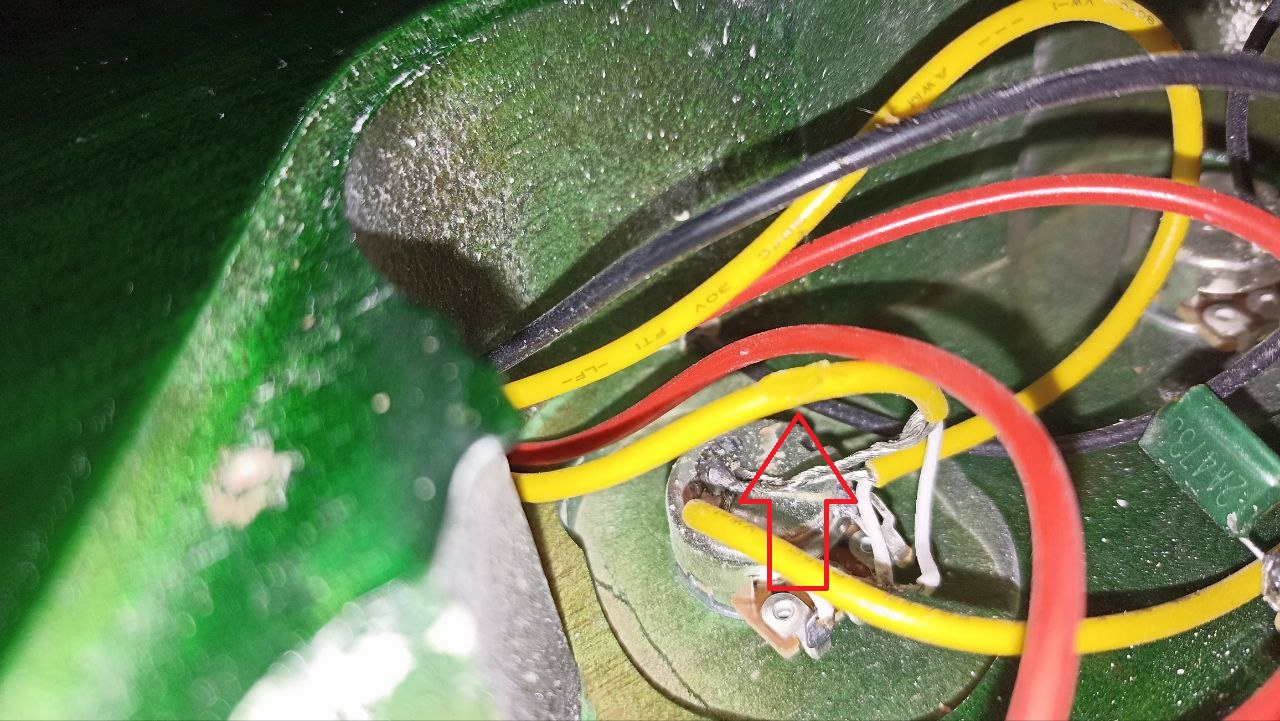

Зато провод с выхода некового хамбакера припаян к среднему выводу потенциометра вместо верхнего. Получается, что регулятор громкости шунтирует звукосниматель вместо того, чтобы служить регулируемым делителем напряжения.
При этом возрастает сопротивление последовательно с конденсатором регулятора тембра и получается нечто вроде тонкомпенсированной регулировки громкости, только реализованной весьма криво.

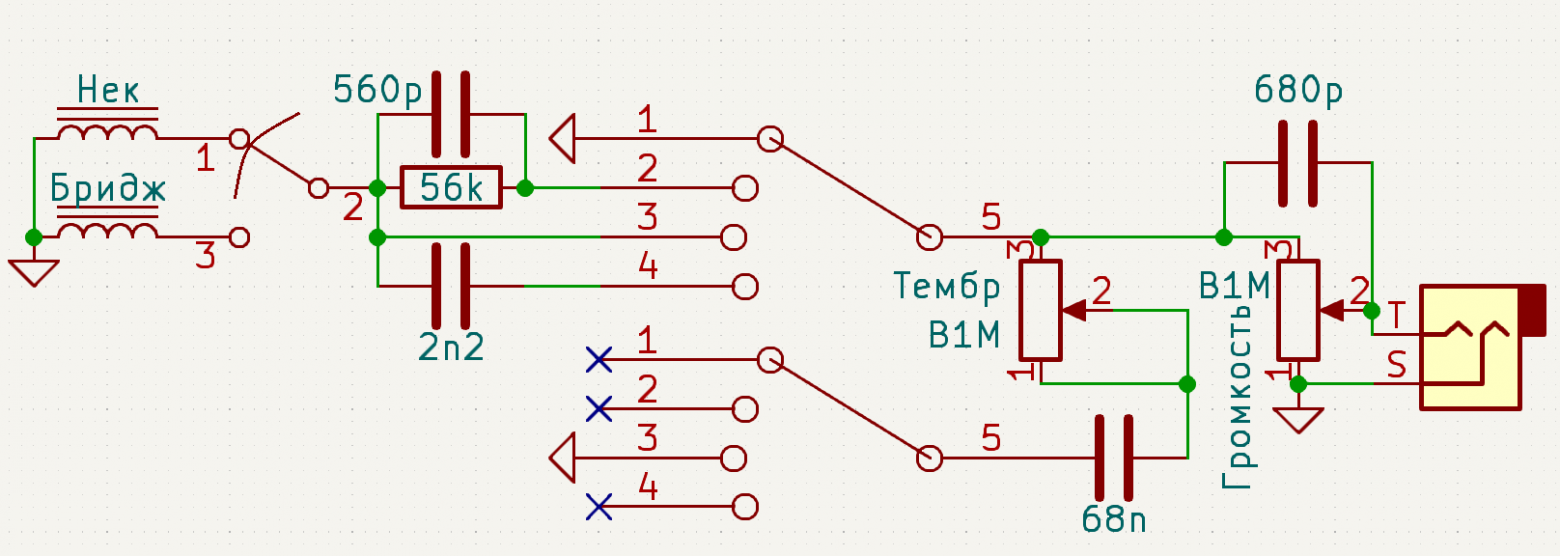

Правильная тонкомпенсация осуществляется путём подключения «конденсатора яркости» между входом и выходом потенциометра. Так сделано в Musima de Luxe 25K и многих других винтажных электрогитарах.
Под регуляторами громкости и тембра некового звукоснимателя находятся стальные шайбы, служащие для выравнивания высоты ручек.

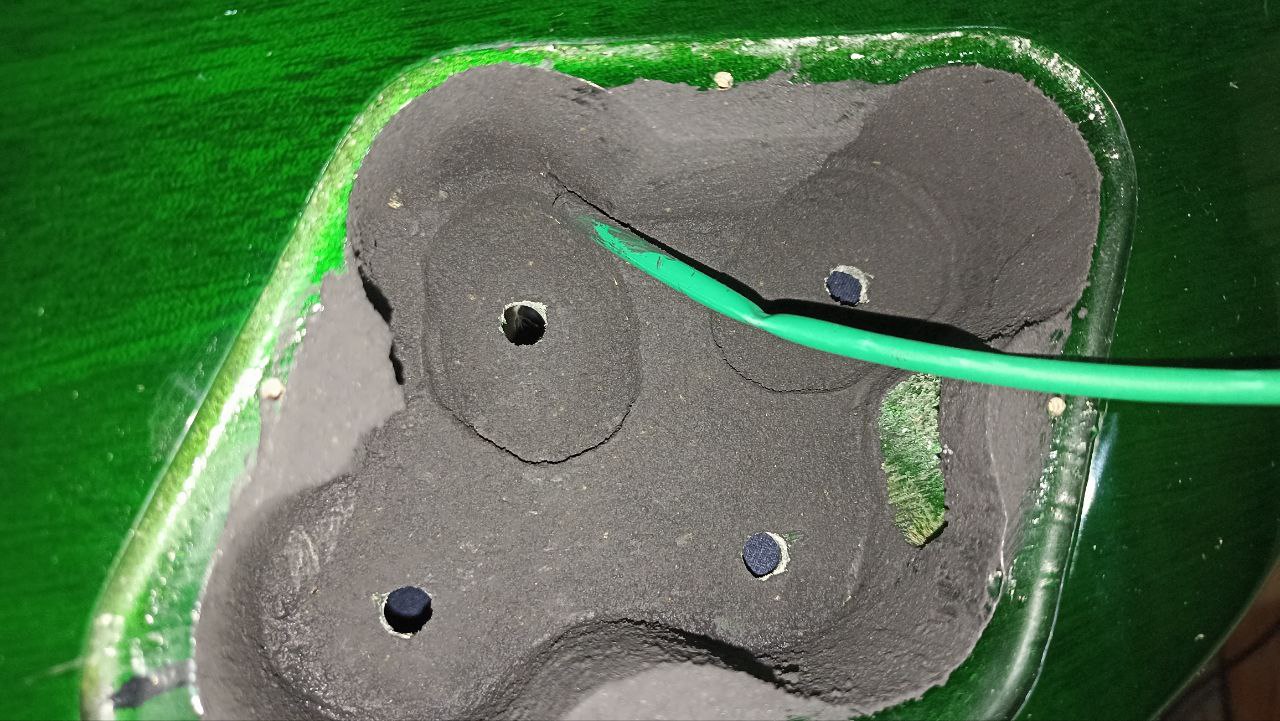

Я всегда экранирую полости темброблоков самодельной токопроводящей краской из графитовой пыли и акрилового лака на водной основе. Чтобы при этом не испачкать изоляцию провода заземления струн, на него можно надеть подходящий отрезок пластиковой трубки.

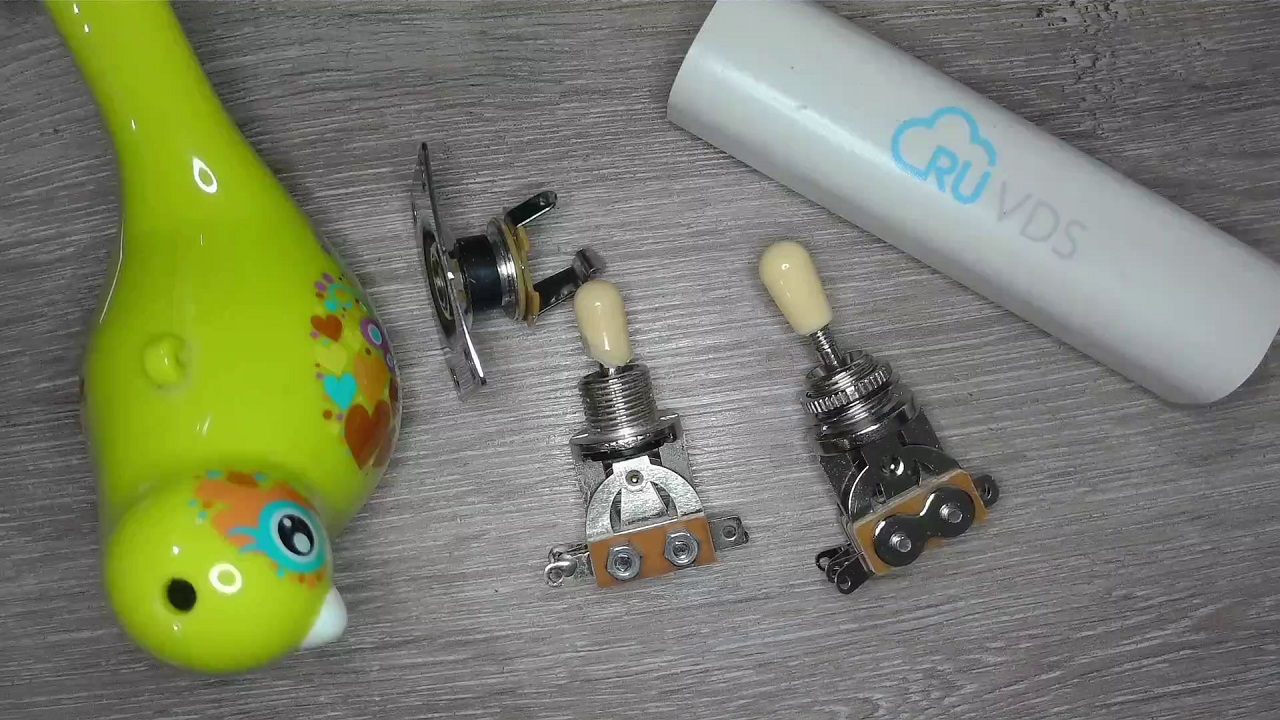

Трёхпозиционный селектор звукоснимателей будет заменён на переключатель с маркировкой «Epiphone» из комплекта к хамбакерам Wilkinson WVHZ, установленным на электрогитару Cort Gasoline.
Штатный тумблер IRIN собран с использованием двух обычных шестигранных гаек M3, тогда как у «эпифоновского» переключателя такого же открытого типа предусмотрена специальная сдвоенная гайка в виде восьмёрки, имеющая прекрасную защиту от самопроизвольного отворачивания.

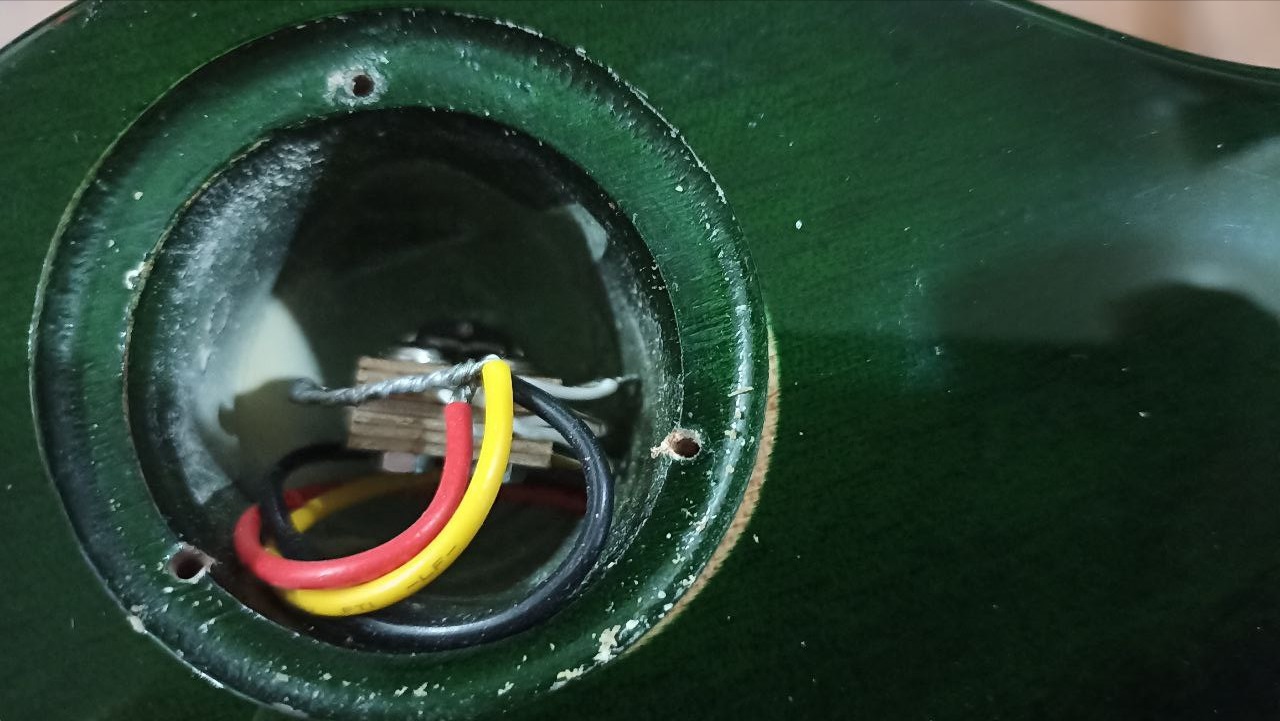

На резьбовую часть выходного гнезда синглката IRIN надета цилиндрическая проставка из чёрного пластика, обеспечивающая идеальное положение крепёжной гайки. Такую деталь мне раньше не доводилось видеть ни в одной из электрогитар.

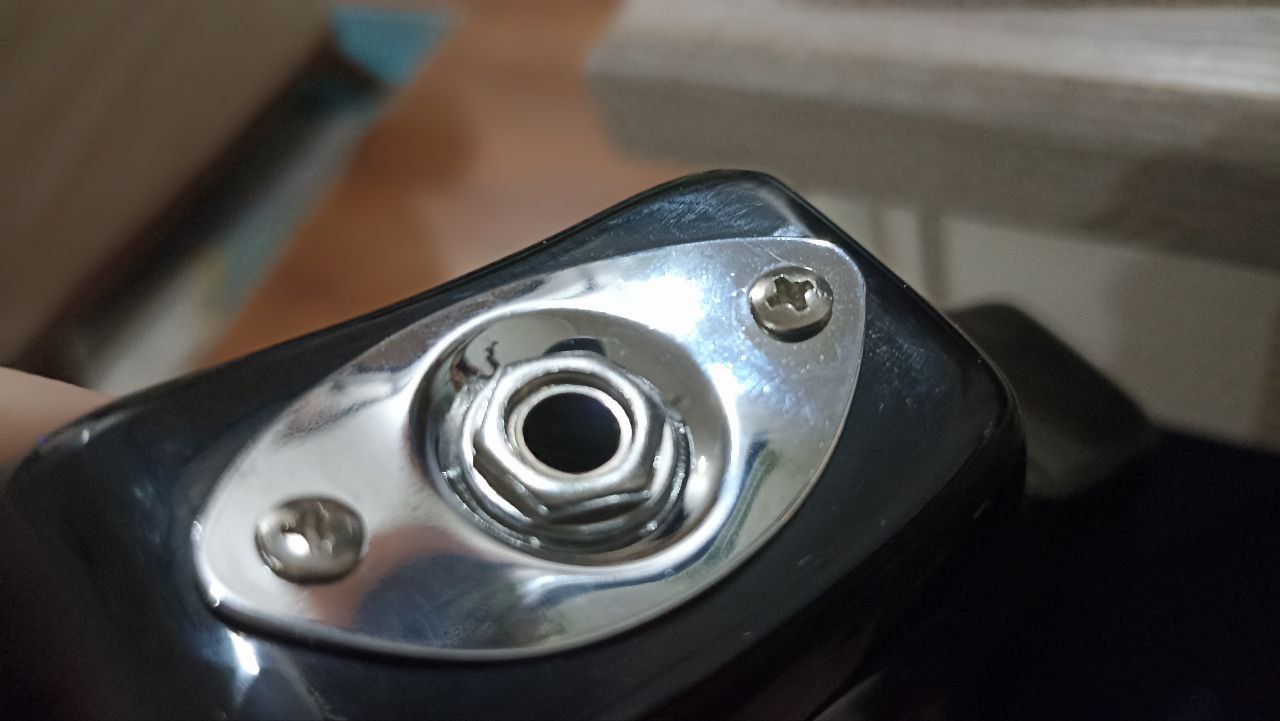

Для сравнения, на моей любимой Tinar GT500 вместо такой роскоши используется обычная контргайка.

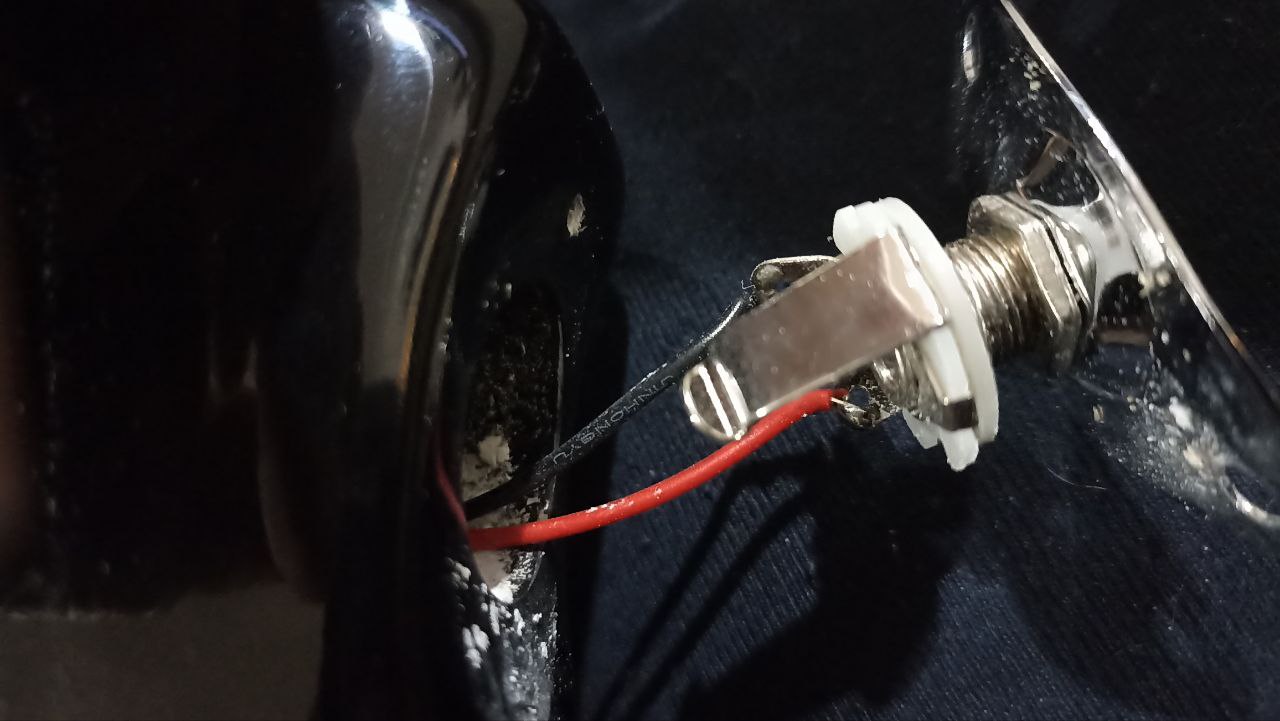

И это создавало проблему выпадения джека, поскольку при сборке гнездо было утоплено чуть глубже, чем должно быть.
▍ Звукосниматели

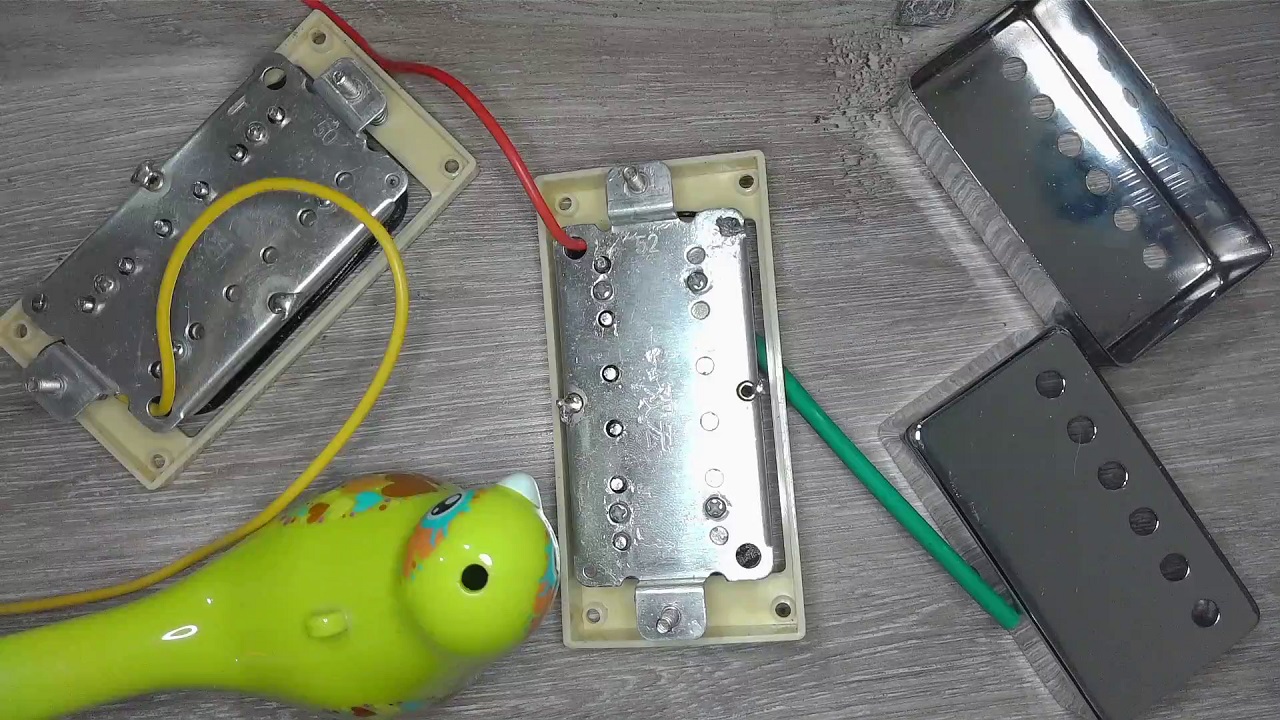

Гитара укомплектована датчиками, как две капли воды похожими на установленные в Tinar GT500. Это хамбакеры на алюминиевых станинах с высокими катушками и толстыми керамическими магнитами.

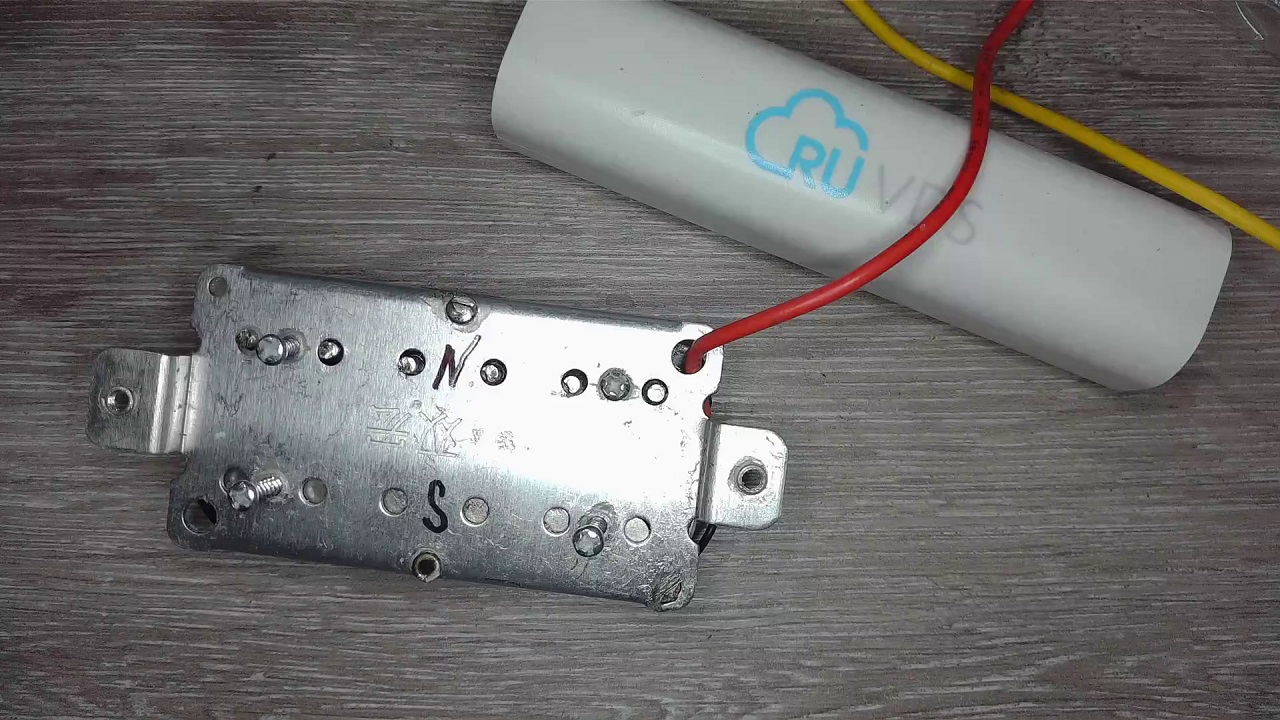

Северный магнитный полюс обоих звукоснимателей находится на регулируемых винтовых сердечниках. Соответственно, на гладких стальных стержнях южный полюс.
Нековый хамбакер имеет омическое сопротивление 8.46 кОм и снабжён экранированным кабелем в хлорвиниловой оболочке жёлтого цвета. Бриджевый датчик 14.5-килоомный и с красным кабелем. На станинах выбиты числа «50» и «52», обозначающие расстояние в миллиметрах между крайними струнами.
Нерегулируемые магнитопроводы не касаются станины.
Я обожаю высокие катушки. Именно они звучат и откликаются на звукоизвлечение так, как мне нравится, если заменить магниты на алнико 5.

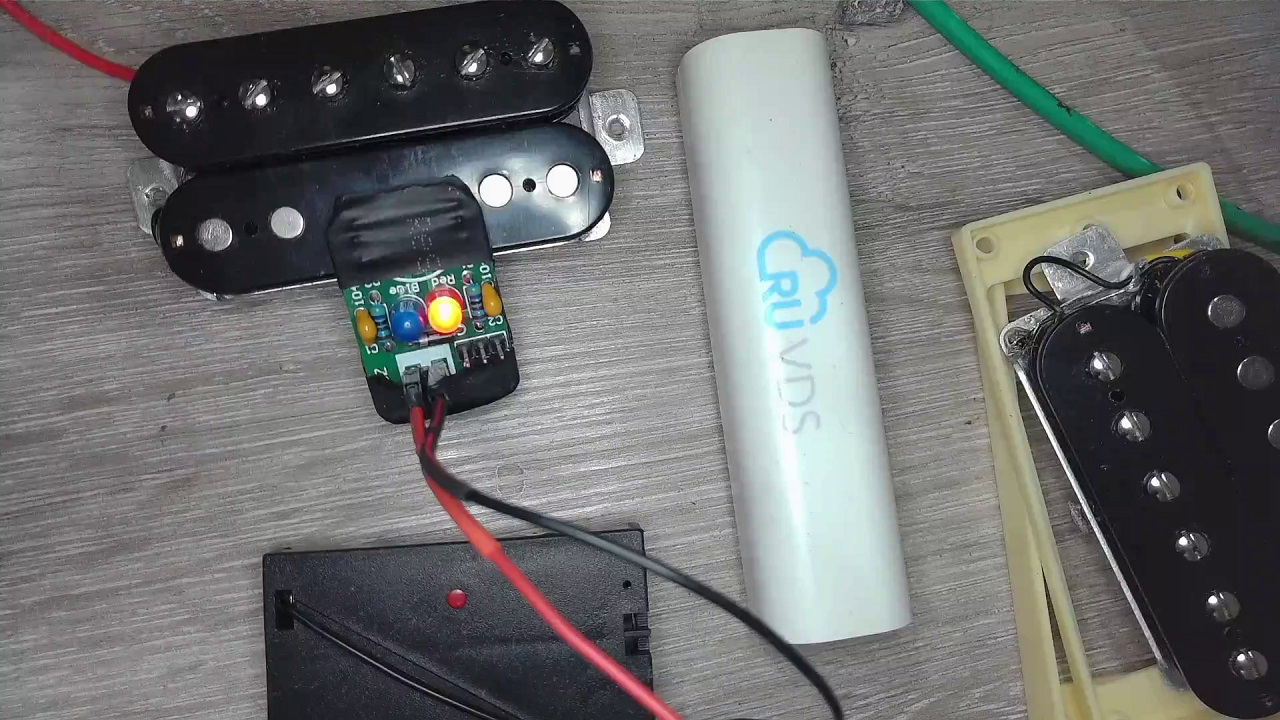

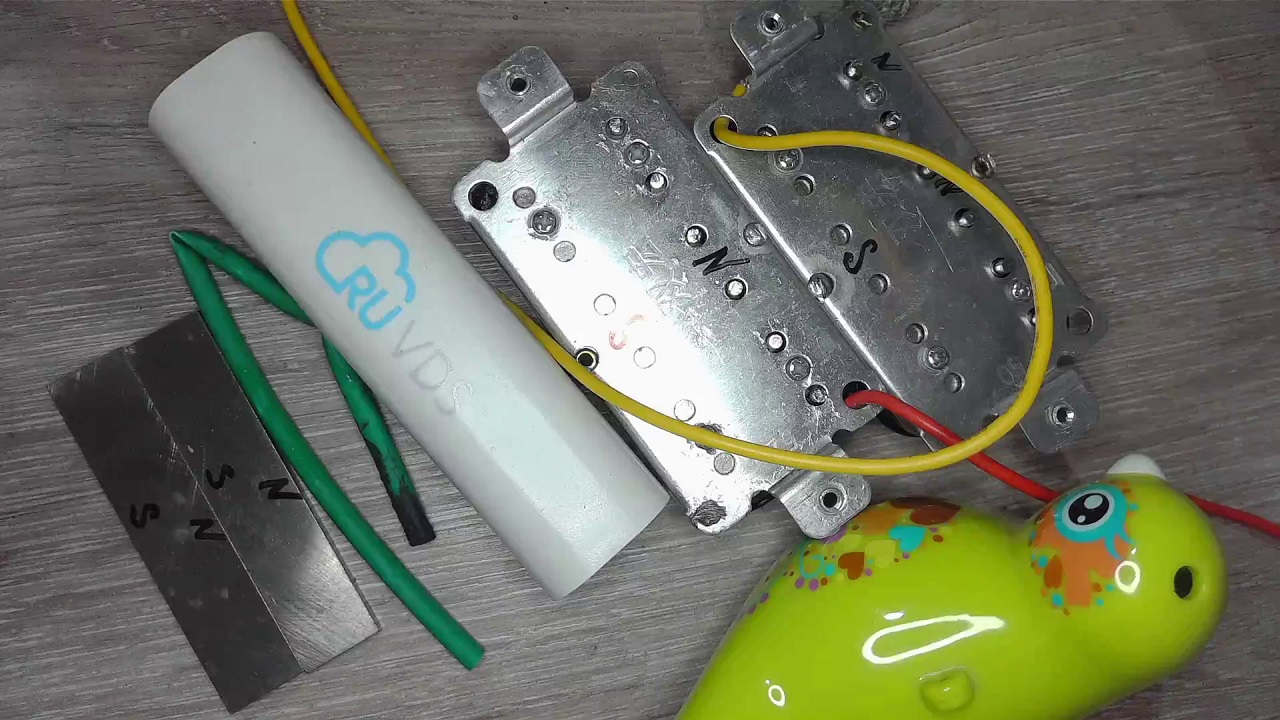

Работа по замене начинается с определения магнитной полярности. Можно использовать компас или специальный приборчик на двух цифровых датчиках Холла, а можно просто посмотреть, какой стороной новый магнит притягивается к хамбакеру со старым магнитом.

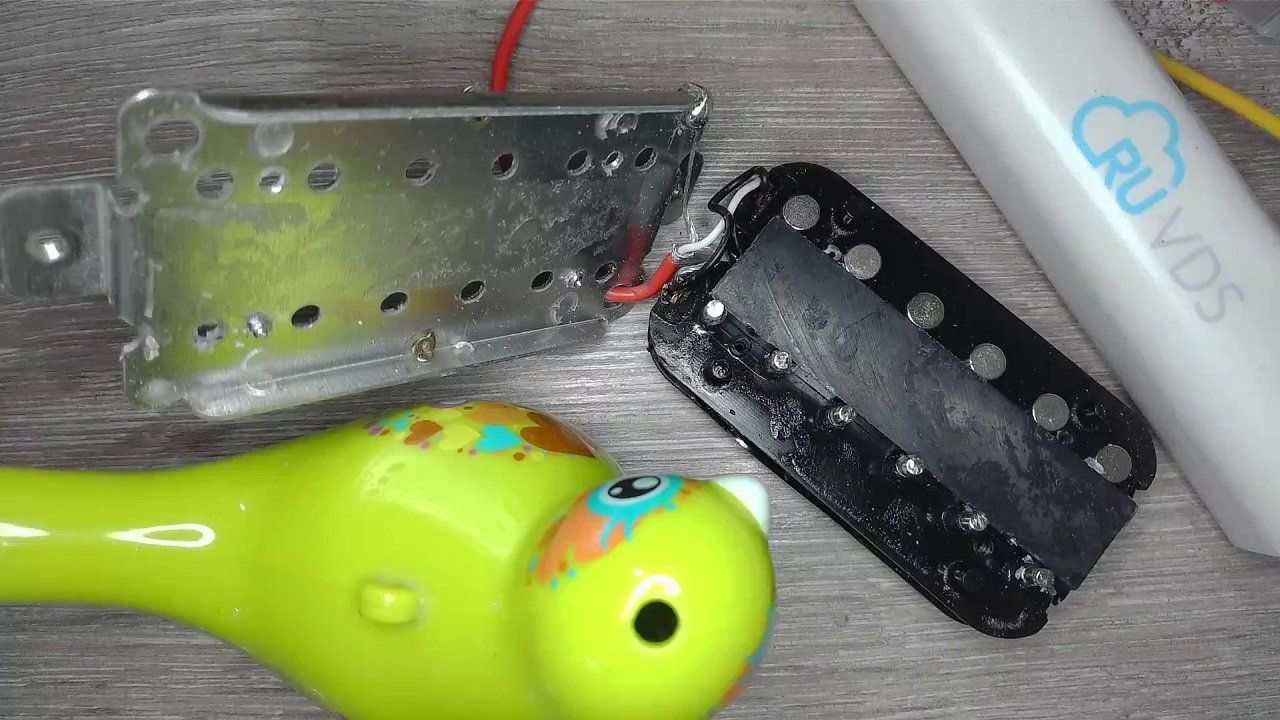

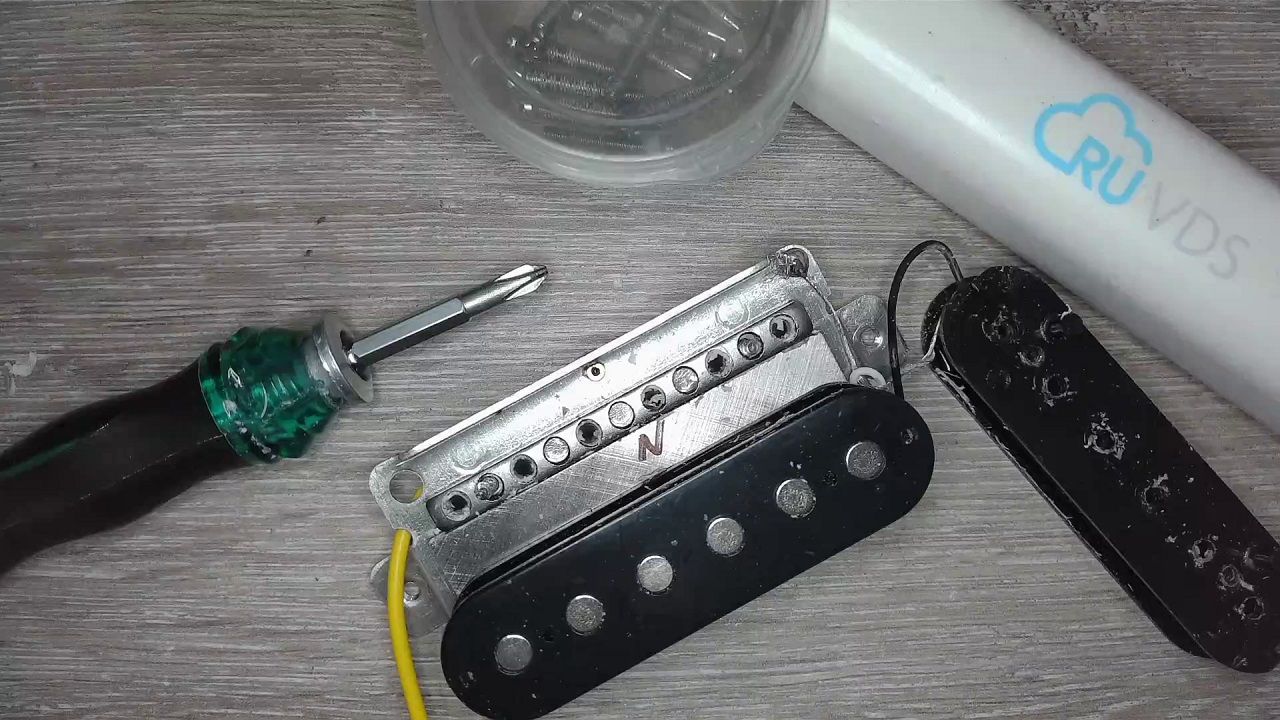

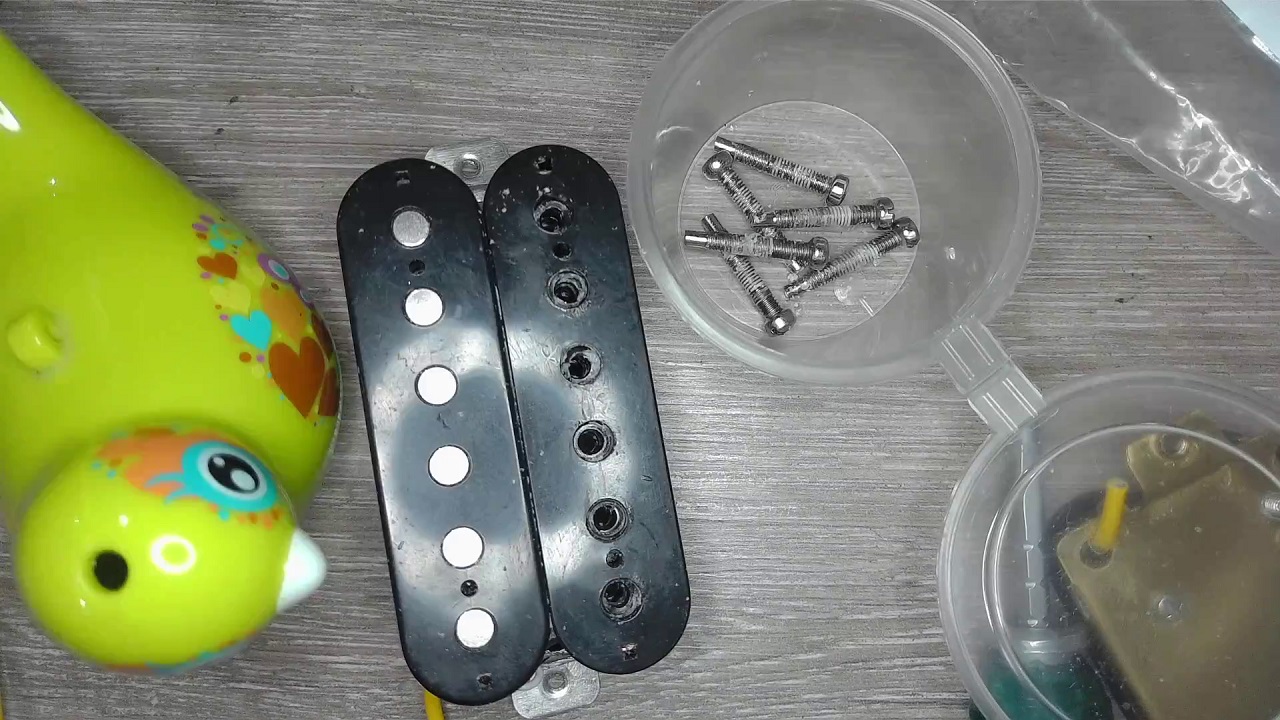

Далее отворачиваем четыре шурупчика, удерживающих каркасы катушек на станине звукоснимателя.
Теперь можно извлечь старый магнит и установить новый.
Новый магнит ниже старого, поэтому приклеиваем к нему мягкие наклейки. Например, такие.
Если на инструменте предполагается играть жёсткий металл, то лучше будет наклеить воро́н и нетопырей с того же листа.

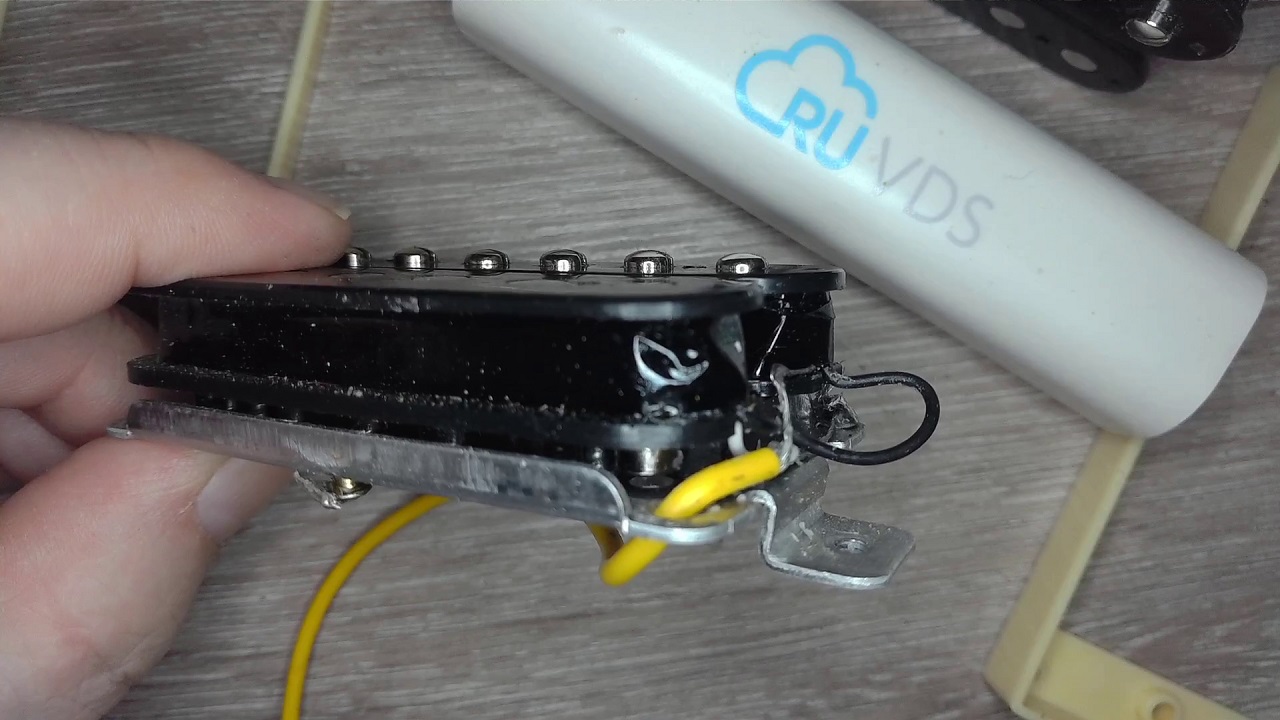

При сборке хамбакера выясняется, что новый магнит не только ниже, но и у́же старого. Регулируемые сердечники не касаются торца магнита, и это плохо.
Кстати, в каркасе бобины отсутствует резьба, и винтовые магнитопроводы держались только на парафине, которым пропитывают катушки звукоснимателей в целях борьбы с микрофонным эффектом.

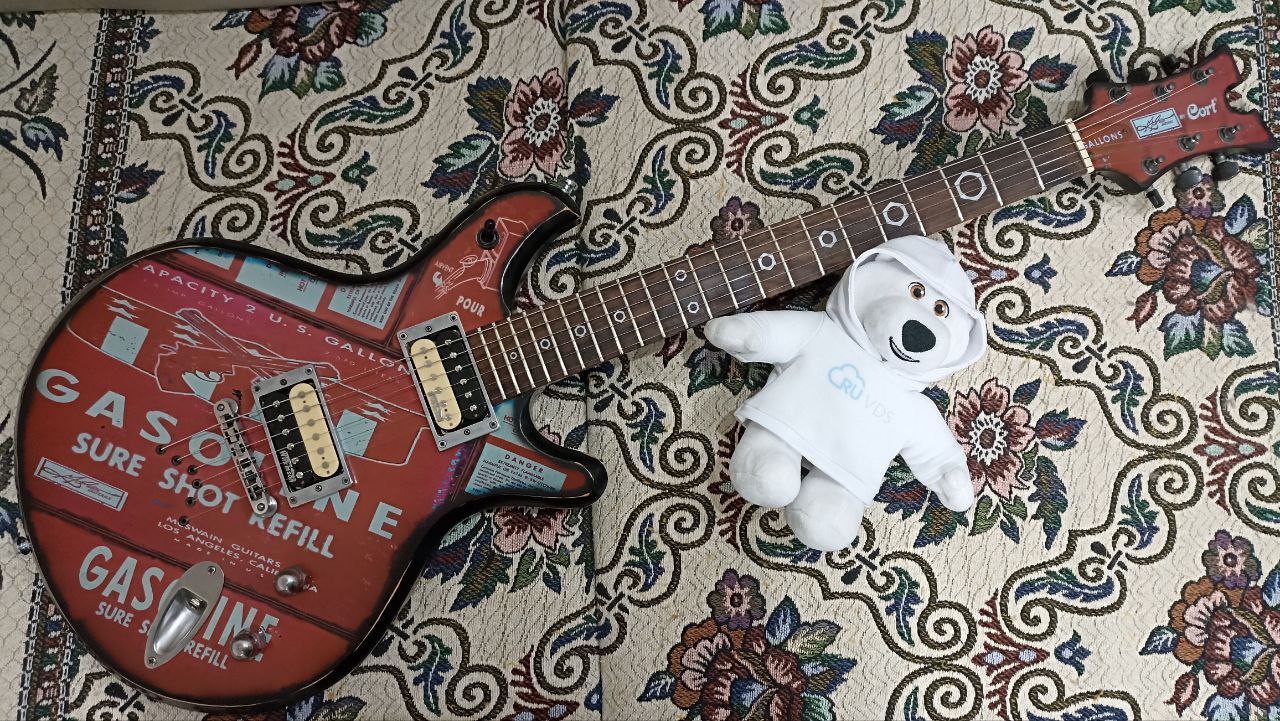

К счастью, после установки P-90 на котогитару у меня освободились её штатные хамбакеры с керамическими магнитами 13-миллиметровой, а не 14-миллиметровой ширины. Они укомплектованы необходимыми деталями в виде стальных брусков с резьбовыми отверстиями под винты и гладкими под шурупы.
Запасные хамбакеры Harley-Benton получат широкие магниты IRIN, а датчики изумрудного синглката — искомые недостающие детали.
Теперь звукосниматель собран как надо.

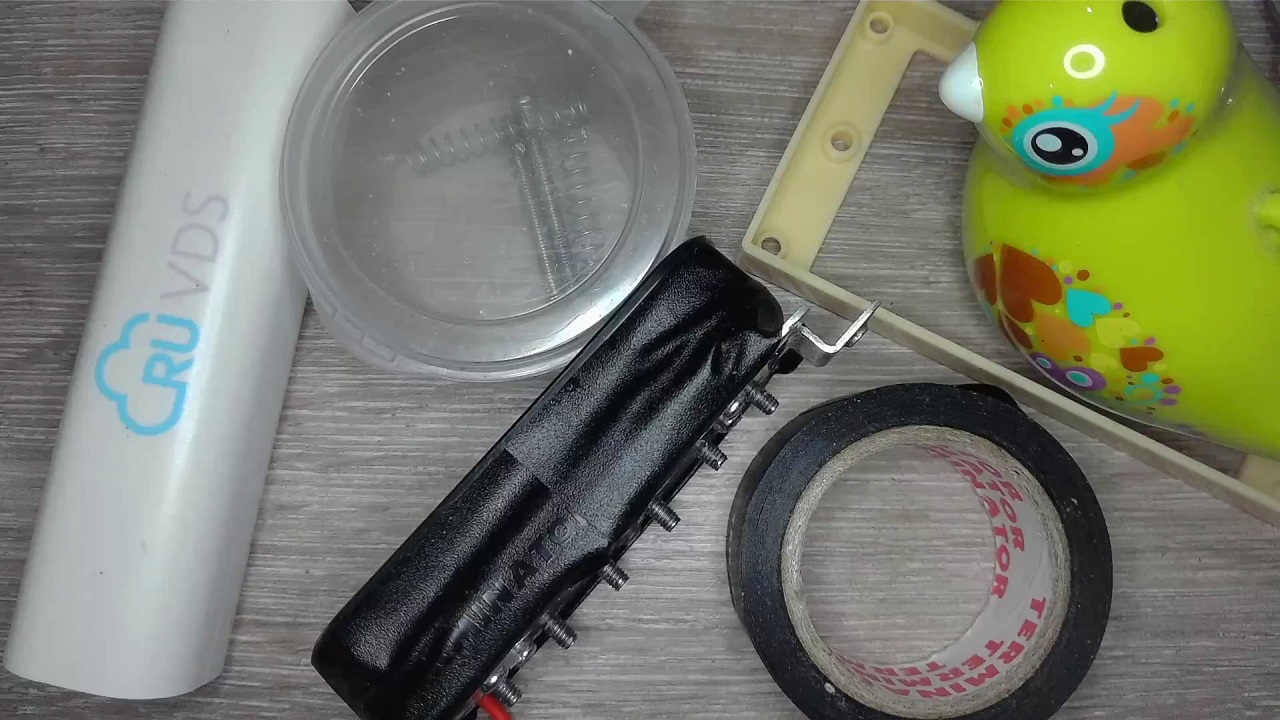

Я не хочу устанавливать экранирующие крышки, поэтому оберну хамбакер слоем чёрной изоленты для защиты от механических повреждений, пыли и грязи.
Графитовая краска высохла, и на инструмент можно устанавливать всё то, что с него было снято.
▍ Слушаем, что получилось
На видео представлены примеры звучания инструмента до и после замены магнитов в звукоснимателях.
Мне нравится эта электрогитара после ремонта и усовершенствований. Она весьма играбельна, прекрасно строит и держит строй. Несмотря на крайнюю дешевизну и гриф на четырёх шурупах, инструмент ощущается и звучит как настоящий леспол.
Место под четыре переменных резистора предоставляет огромный простор для экспериментов со схемой темброблока, чем я вскоре займусь. Также ждут своего часа несколько специфических звукоснимателей, которые надо опробовать.
