Привет! Станки с ЧПУ и продвинутые технологии ускоренной сушки древесины позволили азиатским предпринимателям наводнить рынок хорошими электрогитарами по весьма доступным ценам. Сегодня, чтобы найти по-настоящему плохой инструмент, нужно ещё постараться.
И мне это удалось. Для экспериментов со звукоснимателями и темброблоками был приобретён подержанный синглкат TERRIS TLP-039 YW с некоторыми повреждениями корпуса. Внутри всё оказалось гораздо хуже, чем снаружи.
Однако даже такой массогабаритный макет электрогитары можно превратить в играбельный и нормально звучащий инструмент.
▍ Масса, габариты и потенциал доработки
Неожиданно ставшая любимой гитара Tinar GT500, на которой я теперь играю чаще всего, обошлась мне в 6760 рублей, включая доставку до пункта выдачи «Озон».
С габаритами у неё всё в порядке, и при этом масса не превышает 2 килограмма 350 граммов, благодаря использованию древесины павловнии в качестве материала для деки.
Многие особенности инструмента свидетельствуют о том, что он был собран на фабрике в спешке, но с любовью. Перед упаковкой электрогитару отстраивали, включая даже винтажное тремоло, шесть шурупов которого были не просто ввёрнуты, но и отрегулированы.
После некоторого объёма лечебно-профилактических работ и замены магнитов в звукоснимателях инструмент отлично звучит, легко настраивается, прекрасно строит и держит строй, позволяет установить струны низко над грифом. Играть одно удовольствие.
▍ Особенности корпуса

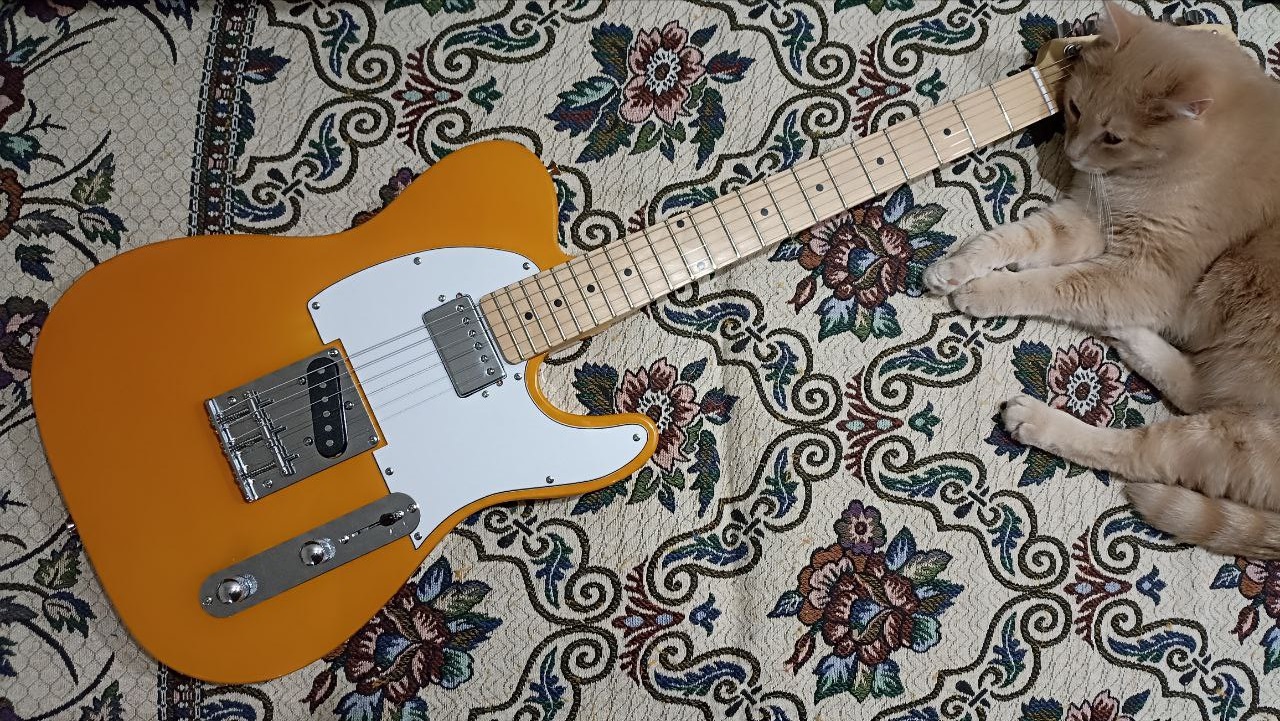

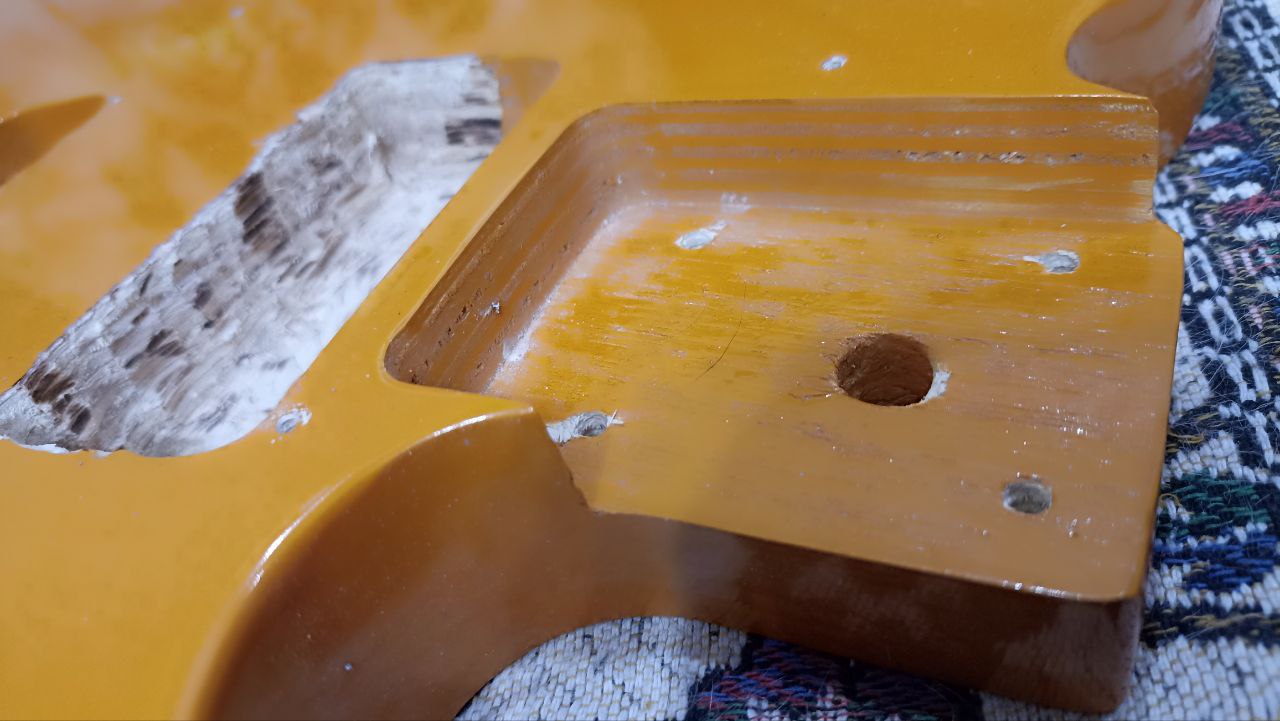

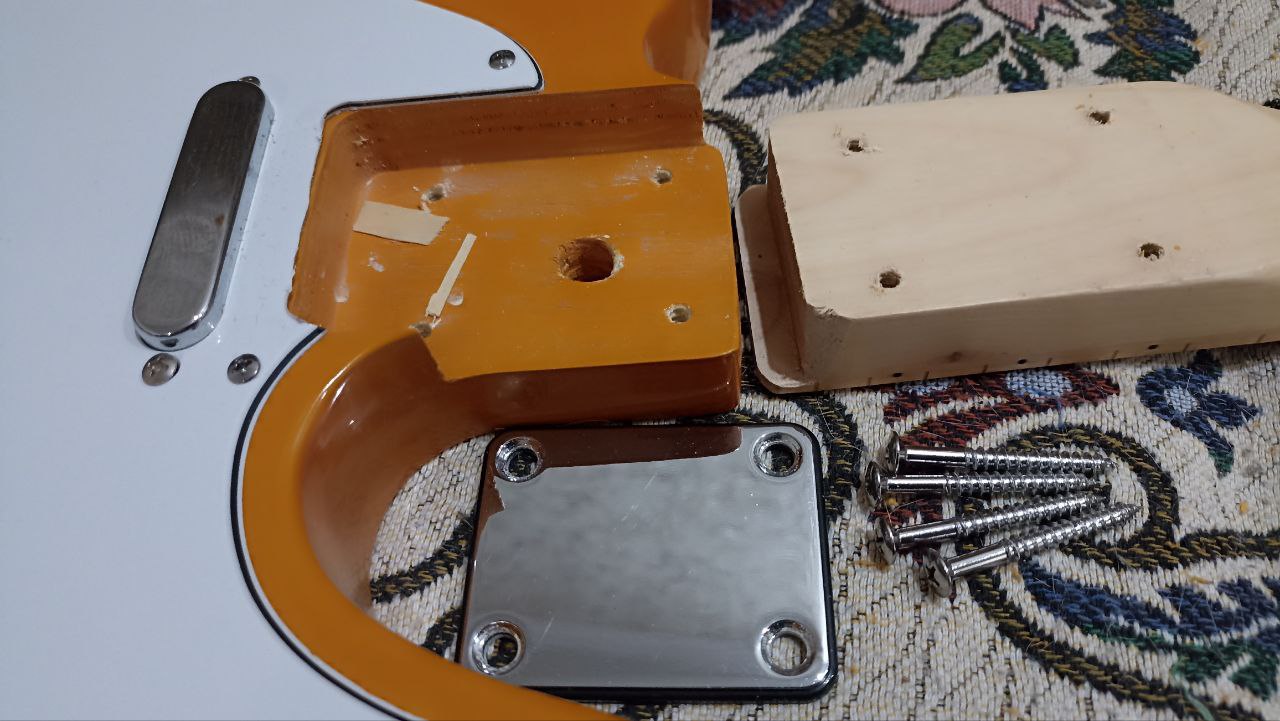

Героиня сегодняшнего рассказа гораздо тяжелее, поскольку её корпус, как и у телекастера от той же фирмы, с тем же номером модели 039 и тем же цветом «винтажный жёлтый», или «жёлтый горчичный», изготовлен из липовой фанеры.

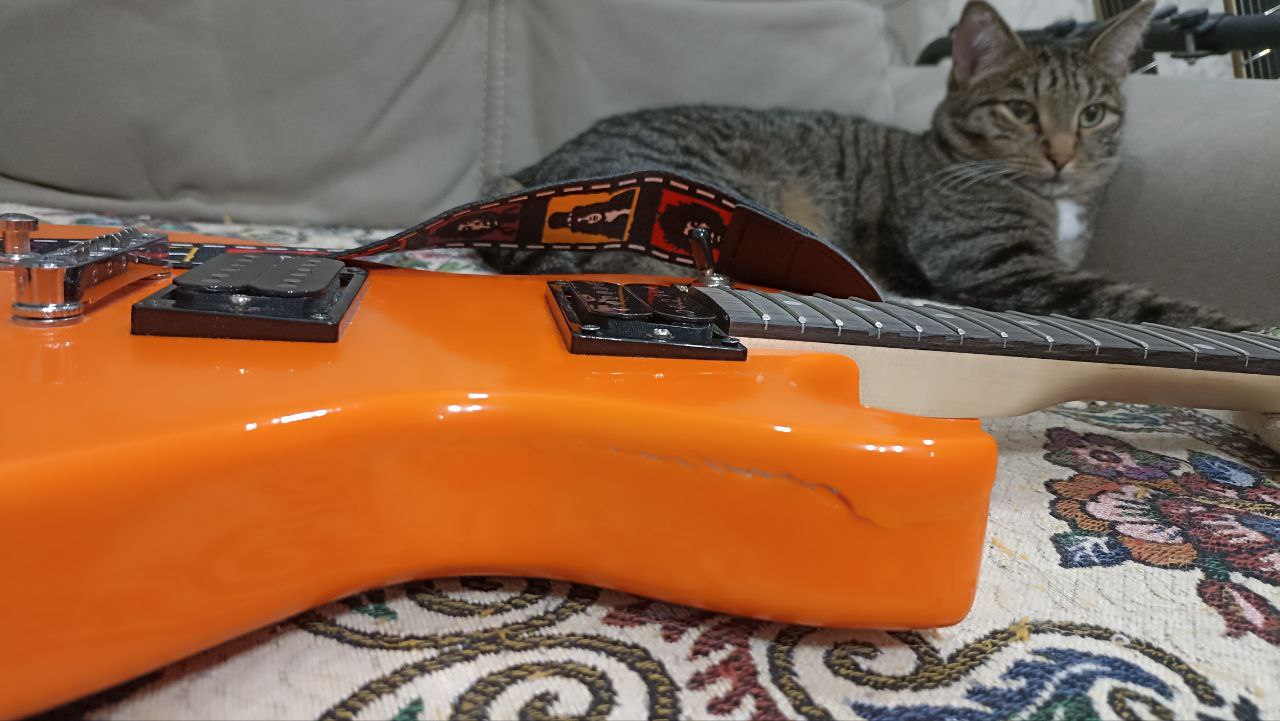

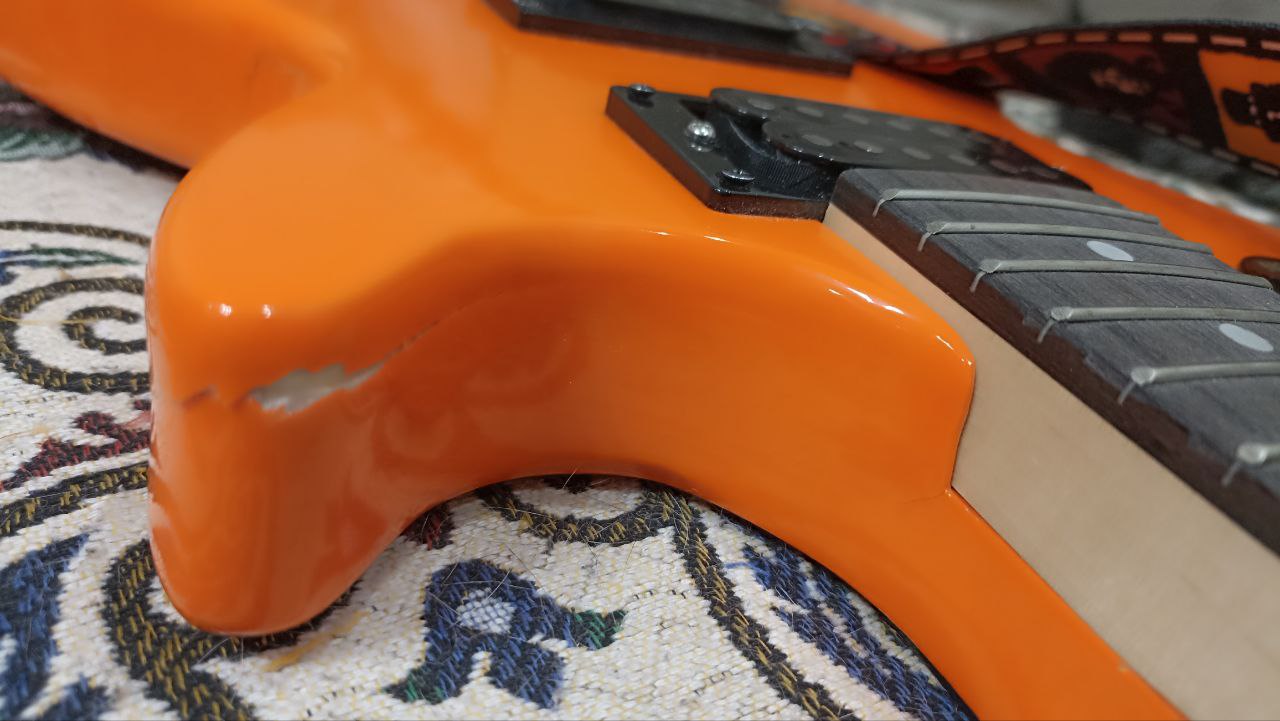

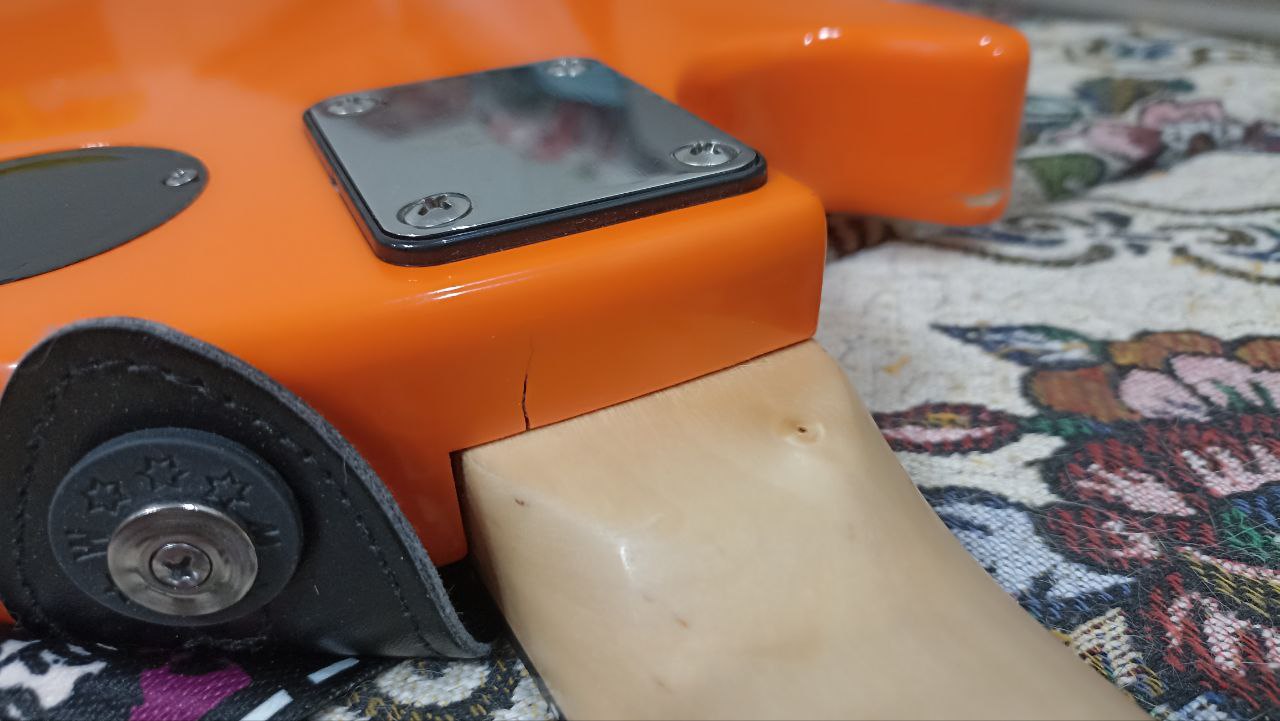

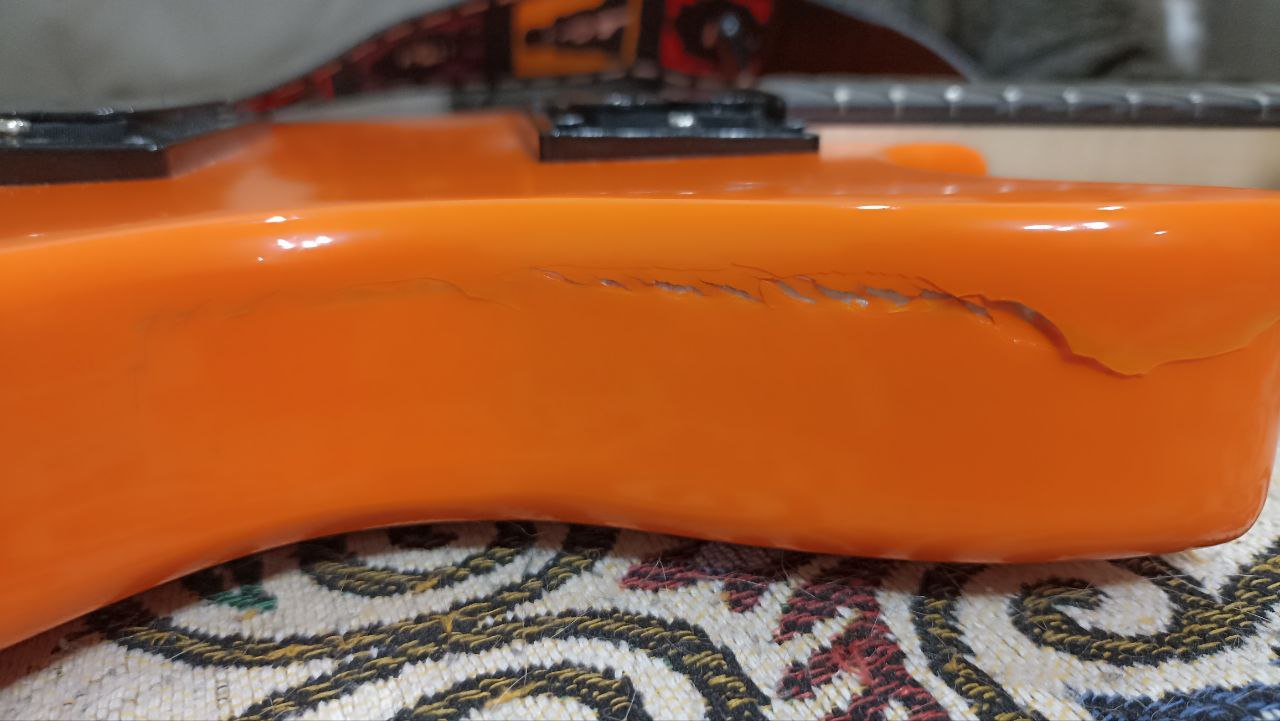

Однако фанера телекастера держится молодцом, тогда как у синглката она дала трещины, причём мне неизвестно, было это следствием удара или произошло в ходе самопроизвольного рассыхания.
Забегая вперёд, могу сказать, что качество изготовления данного изделия позволяет легко поверить и во второй вариант.
С другой стороны, при всех этих трещинах и специфике крепления грифа инструмент имеет прекрасный сустейн, отлично держит строй и достойно звучит. Такая вот липовая фанера.

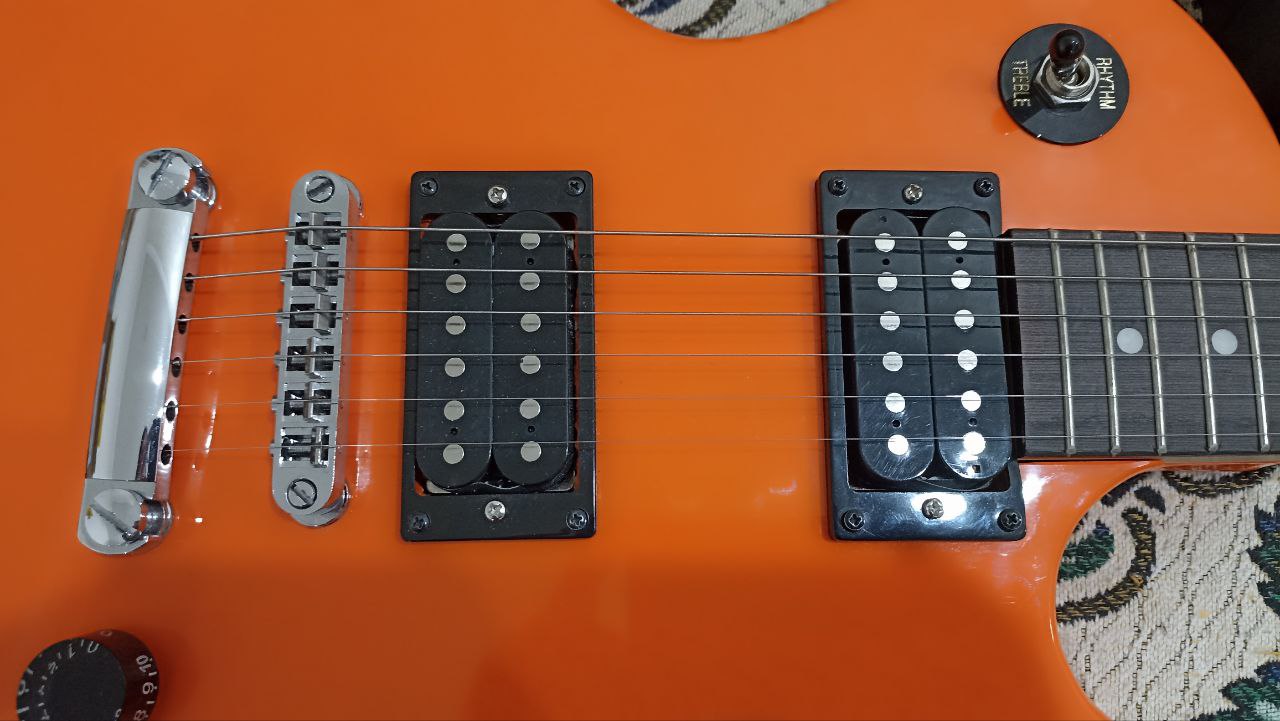

На момент приобретения передняя часть деки инструмента в сборе выглядела так. С виду ничего страшного, только я не люблю, когда шлицы регулировочных винтов кобылки типа «тюноматик» смотрят в сторону струнозацепа.
Я предпочитаю настраивать мензуру отвёрткой со стороны бриджевого звукоснимателя. К счастью, кобылку легко перевернуть, так что это не проблема.

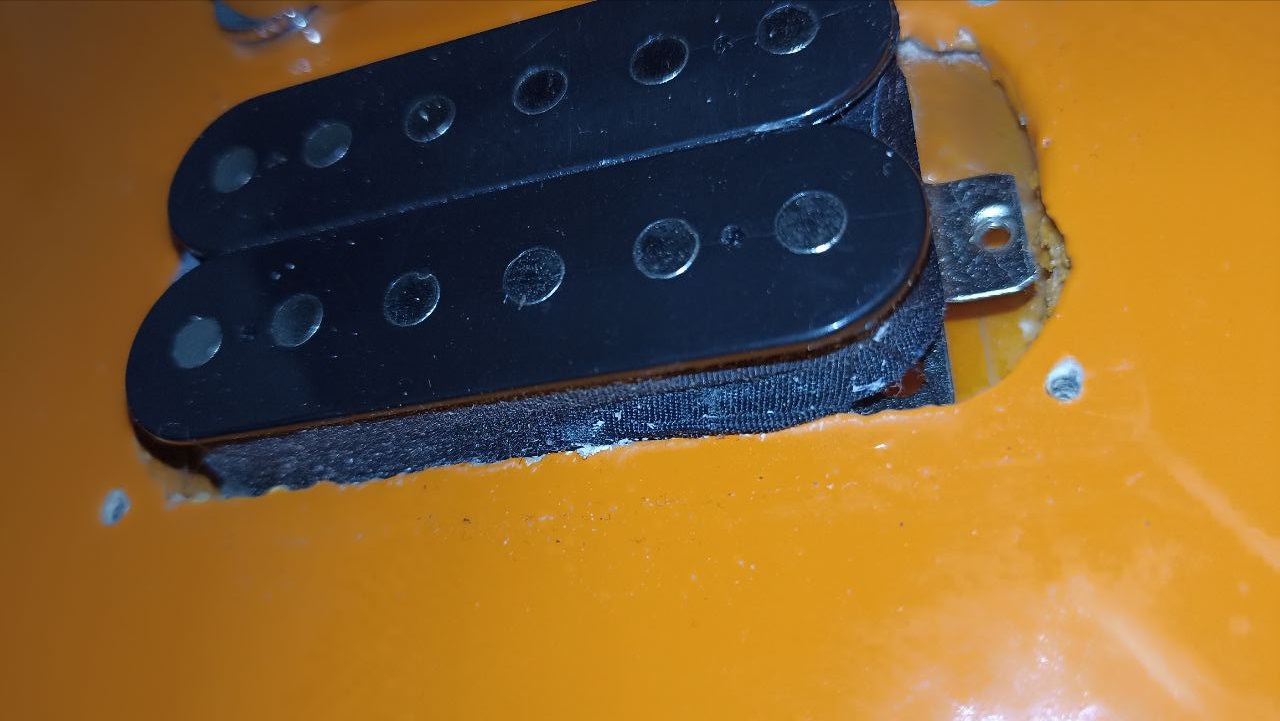

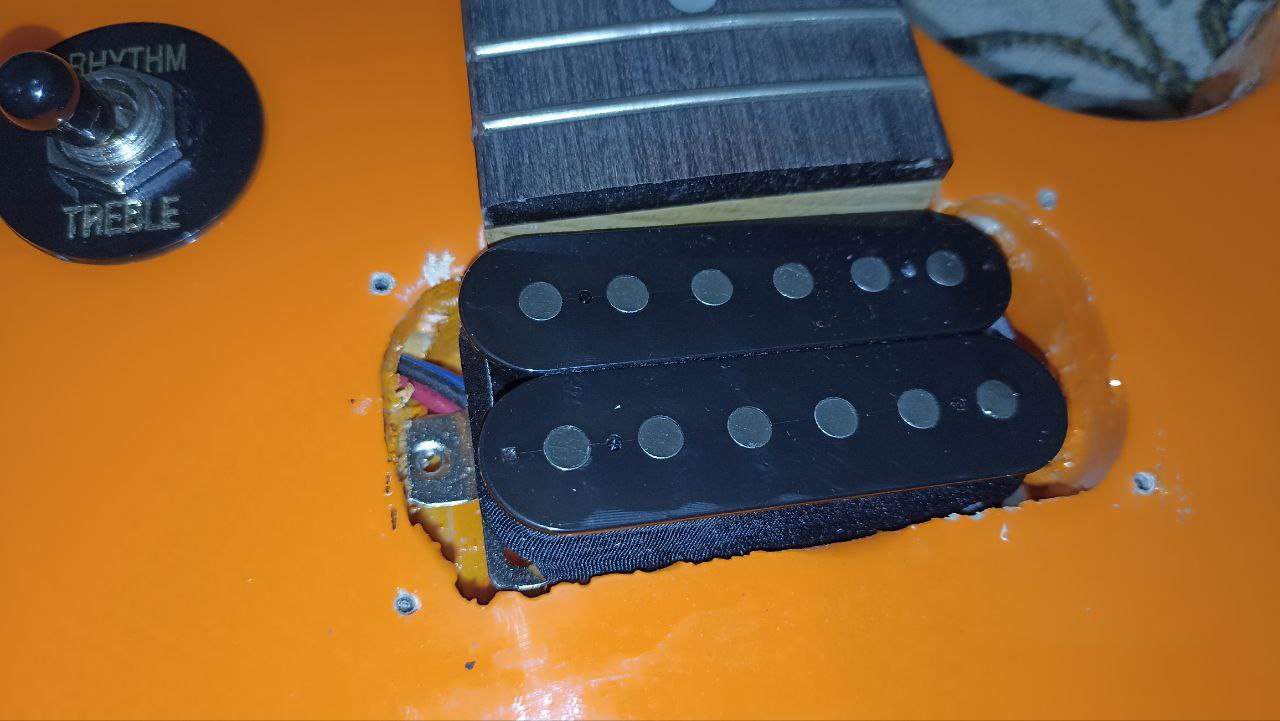

Зато при попытке отрегулировать высоту звукоснимателей они стали застревать в деке. После демонтажа пластиковых рамок моему взору открылось следующее.
Настолько неряшливых посадочных мест под звукосниматели мне ещё не приходилось наблюдать ни на одной электрогитаре.
Даже у меня углубления в деках получаются аккуратнее, несмотря на отсутствие фрезера.

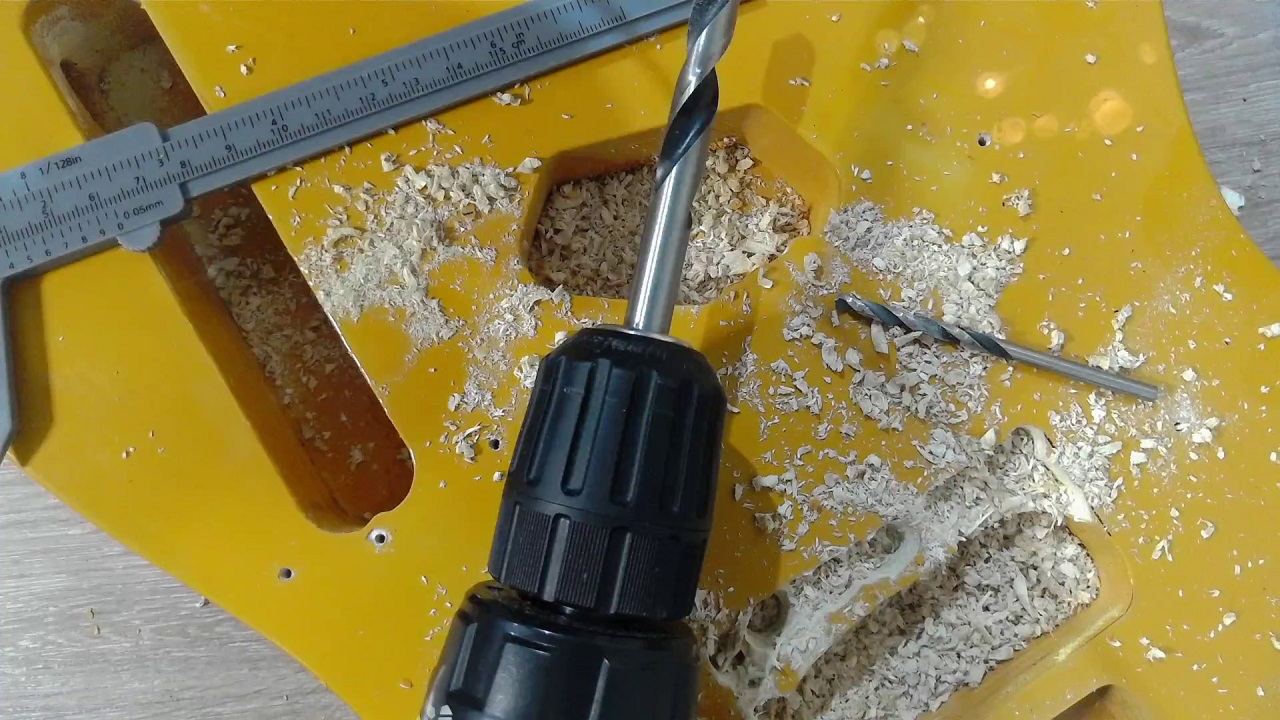

Шуруповёрт, свёрла и бормашинка «дремель» прекрасно справляются со своей работой.
Некоторые наплывы лакокрасочного покрытия наблюдались и на телекастере Terris, но там это не дошло до катастрофического безобразия, и звукосниматели не застревали.

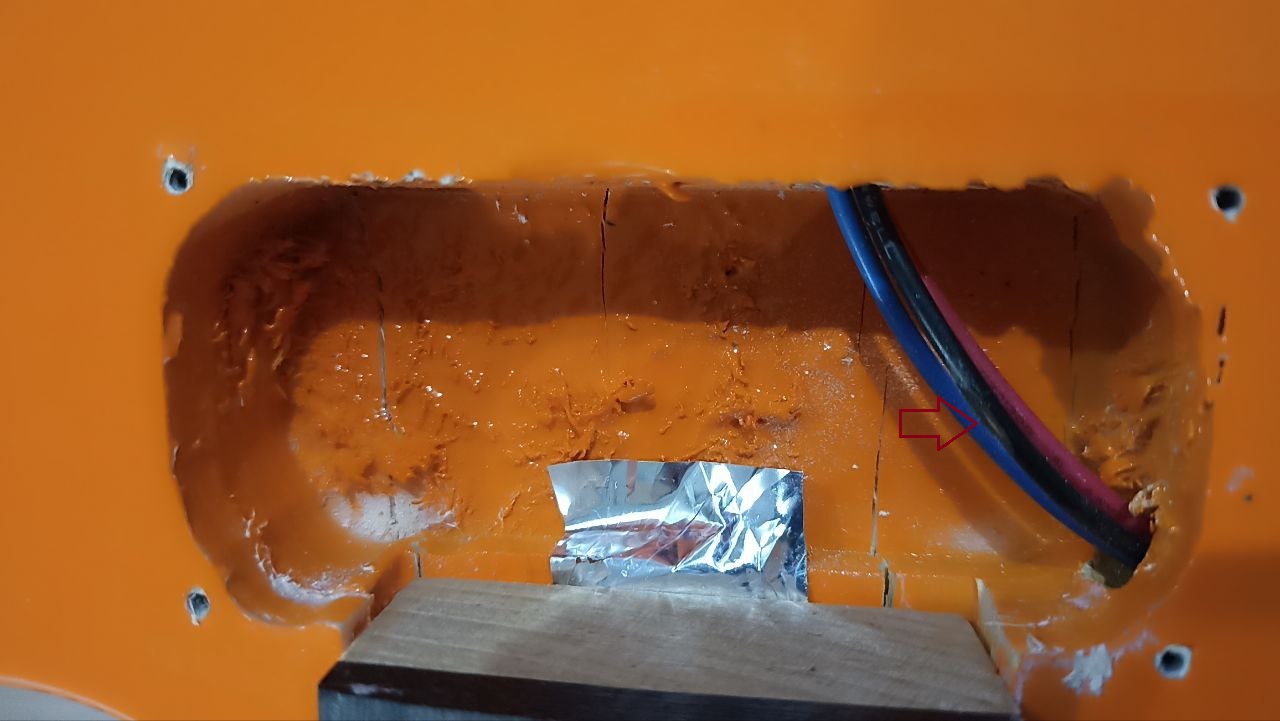

Изоляция кабеля, попавшего между станиной некового хамбакера и древесиной деки, прорезана до экрана.

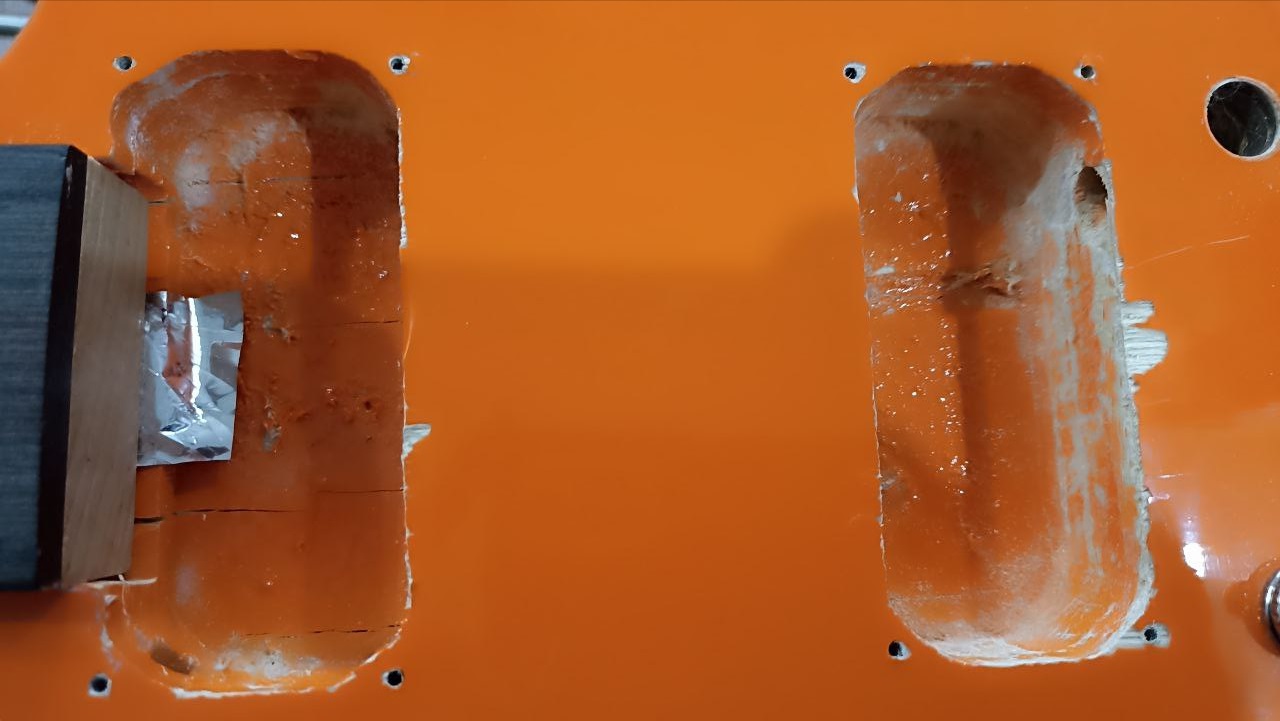

Как и в случае оранжевого телекастера от того же производителя, угол установки грифа пришлось исправлять. Кусок алюминиевого скотча на фото выше использован предыдущим владельцем инструмента для удерживания корректирующей проставки.
Сегодня я не буду отворачивать гриф, поскольку боюсь, что корпус может развалиться совсем. На данный момент угол между плоскостями грифа и деки позволяет настроить адекватную высоту струн. А сустейн и стабильность строя, как уже говорилось, просто прекрасны.
На очереди полость под бриджевый звукосниматель. При изготовлении этой злополучной электрогитары работники не удосужились убрать стружку перед покраской деки. Пропитавшись лакокрасочным материалом, распушённые волокна древесины приобрели твёрдость и замысловатые формы.
Однако экранированные кабели застревали в канале между бриджевым датчиком и темброблоком не благодаря залежам композитного материала из стружки и краски, а по другой причине.

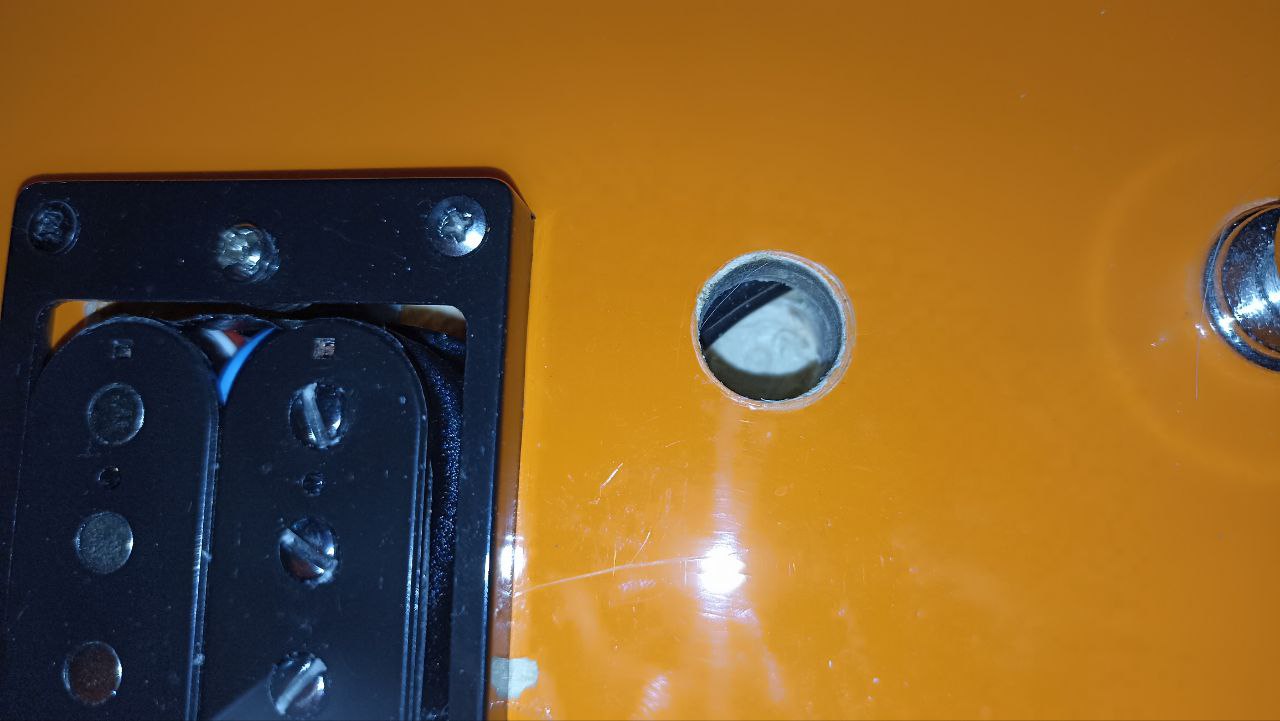

Канал под провода просверлен так, что отверстие для стойки кобылки перекрывает его более чем наполовину. Придётся поработать напильниками.

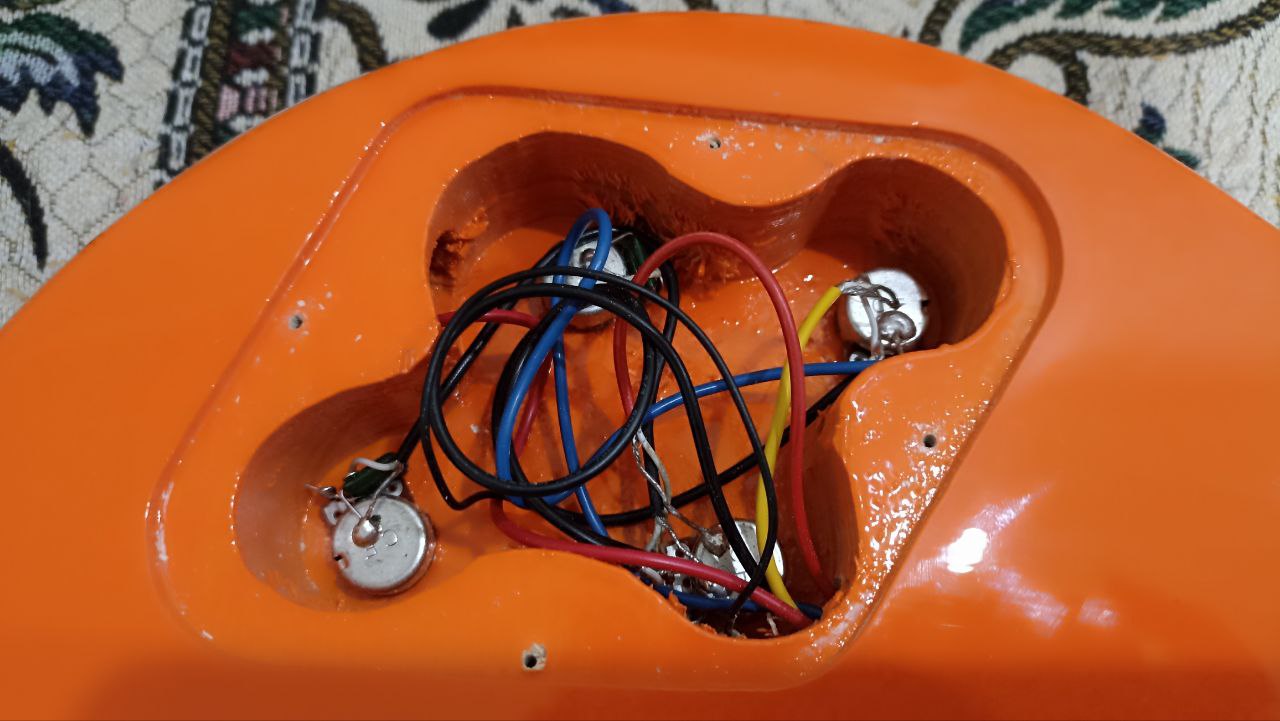

Кустистые заросли окаменевших волокон древесины наблюдаются и в полости темброблока.
В полости под переключатель дела обстоят так же.

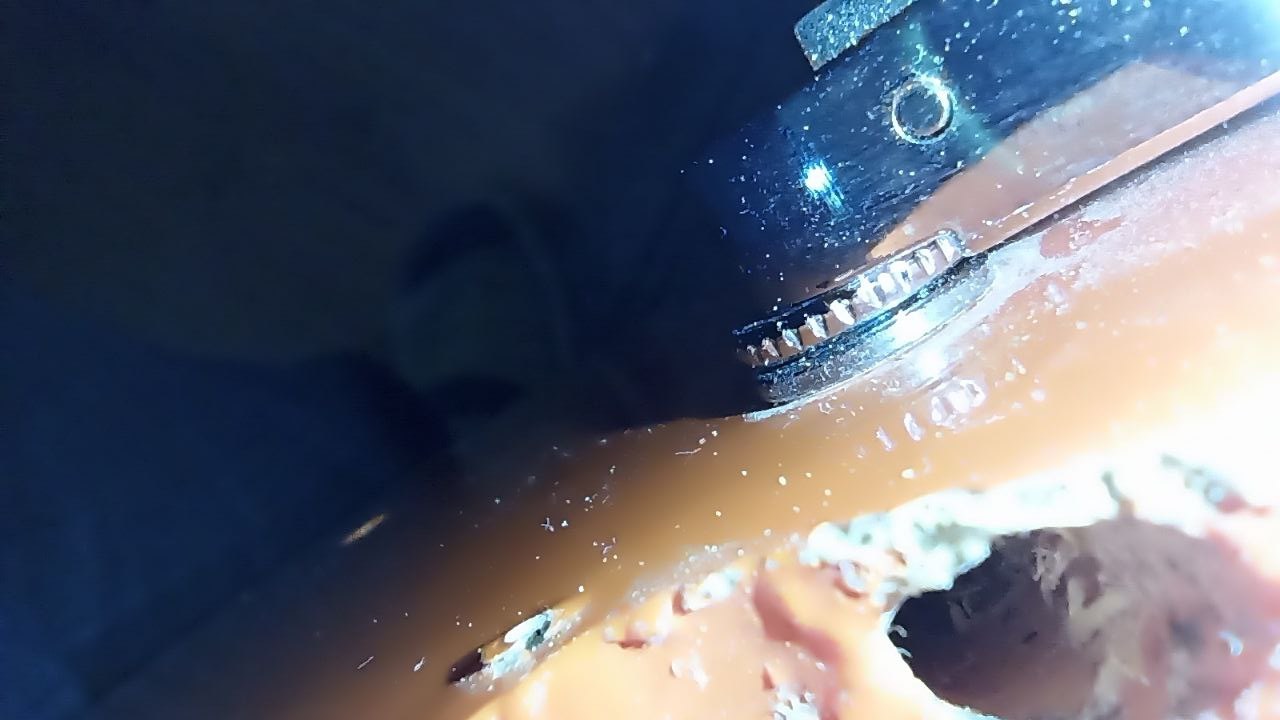

Картину дополняет отсутствие шайб под гайками, которыми переменные резисторы темброблока прикручены к крашеной древесине.

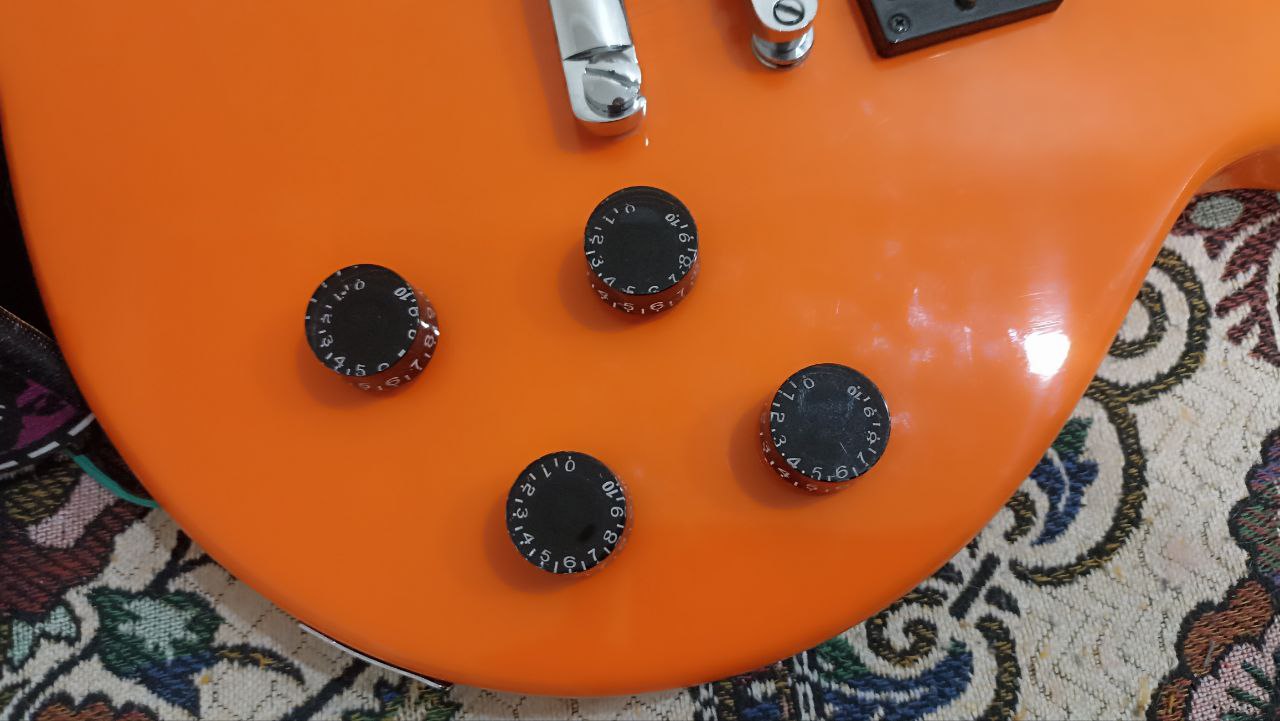

Под стандартными ручками регулировки громкости и тембра этого вопиющего безобразия всё равно не видно.
Распайка темброблока содержала ошибку: нижний ряд переменных резисторов подключался к бриджевому хамбакеру, а верхний — к нековому. Должно быть наоборот.
Плоскость качания ручки трёхпозиционного селектора звукоснимателей была ориентирована так, чтобы обеспечить максимальное неудобство переключения при игре на инструменте.
Контакт пружины выходного гнезда с джеком шнура к усилителю был плохим, и гнездо пришлось заменить.
В отличие от Tinar GT500, это было именно плохое гнездо, а не легко исправляемая избыточная высота крепёжной гайки, мешавшая вставить джек до конца.
▍ Особенности грифа
Зато накладка грифа и у TERRIS TLP-039 YW, и у Tinar GT500 выполнена из бамбукового «техновуда». Лично я ничего не имею против таких накладок. Во-первых, они экологичны, так как сырьём для их производства служит быстрорастущее травянистое растение.
Во-вторых, эти накладки прекрасно смотрятся, выполняют свою функцию и приятны на ощупь. И в-третьих, они прочны, износостойки и не боятся перепадов влажности, ведь это тот же самый материал, что используется для японской посуды и разделочных досок.
Tinar делает на своих грифах красивые перлоидные инкрустации, тогда как Terris обходится лаконичными маркерами ладов в виде кружочков.
Верхний порожек изготовлен из дешёвого чёрного пластика, на вид такого же, как у Tinar GT500. Однако застревания струн не замечено. Возможно, по причине того, что предыдущий владелец расширил пазы под струны.
Гриф изготовлен из двух склеенных между собой кленовых дощечек.
Каждая из последних просто усеяна множеством дефектов.

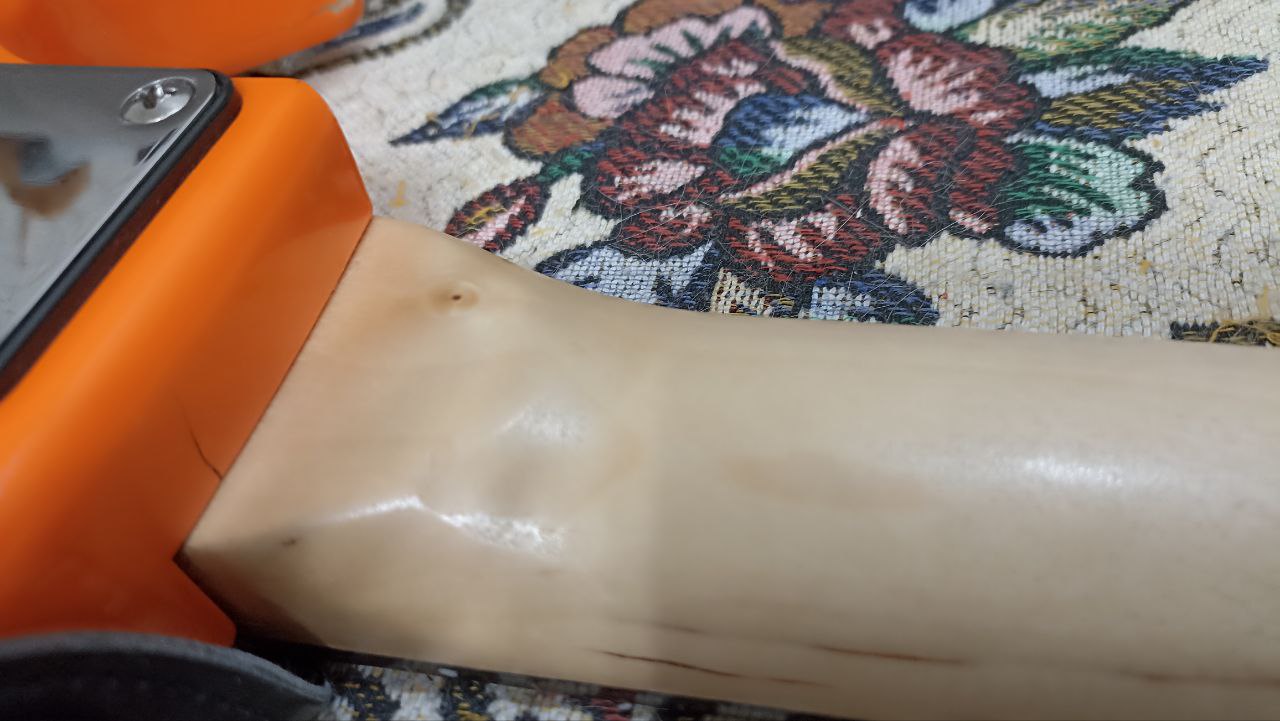

И это не только сучок, но и пороки древесины, могущие вызвать трещины.
Однако они их не вызвали, а выглядят даже красиво.

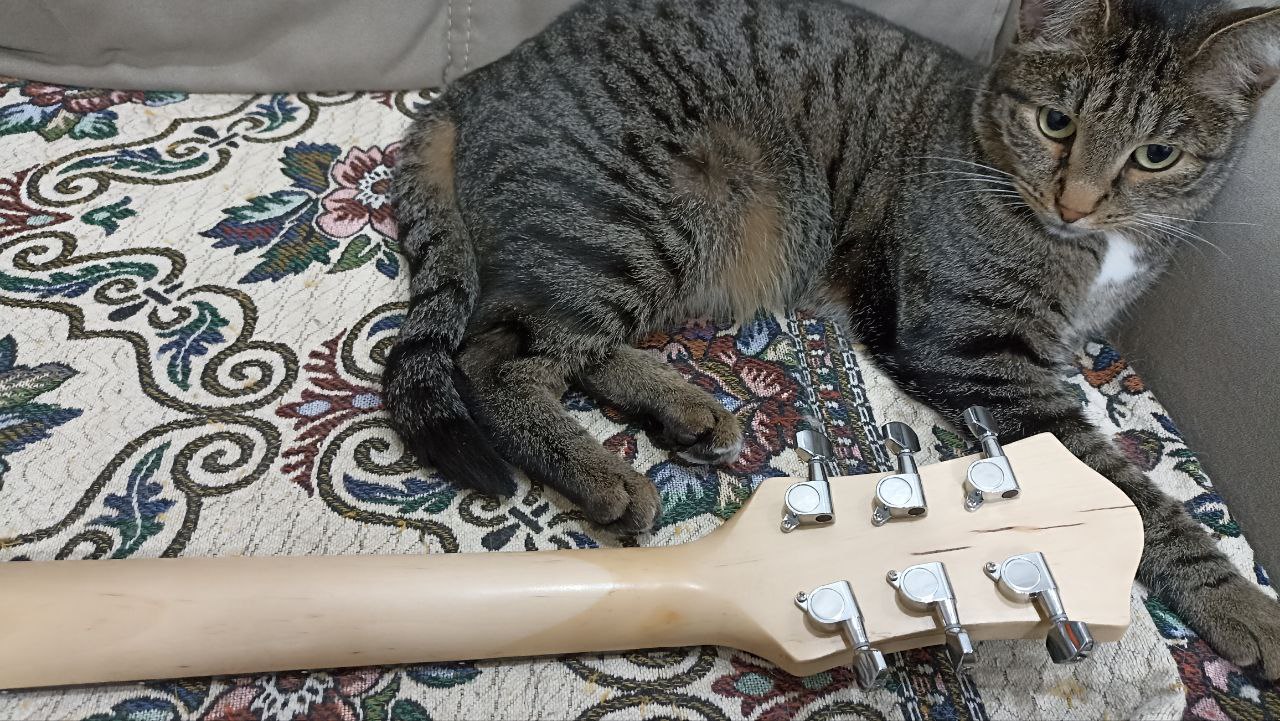

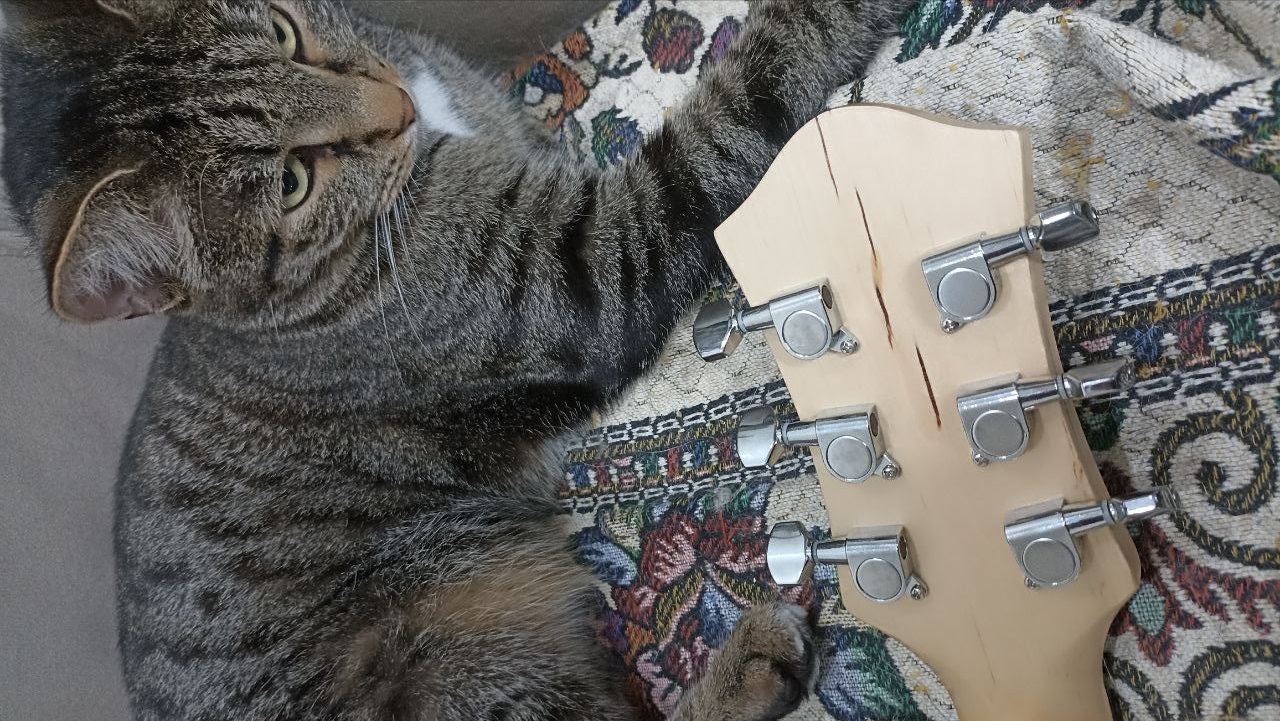

Колковые механизмы закрытого типа самые обычные, работают хорошо. Волют — утолщение в основании пера грифа — не предусмотрен.

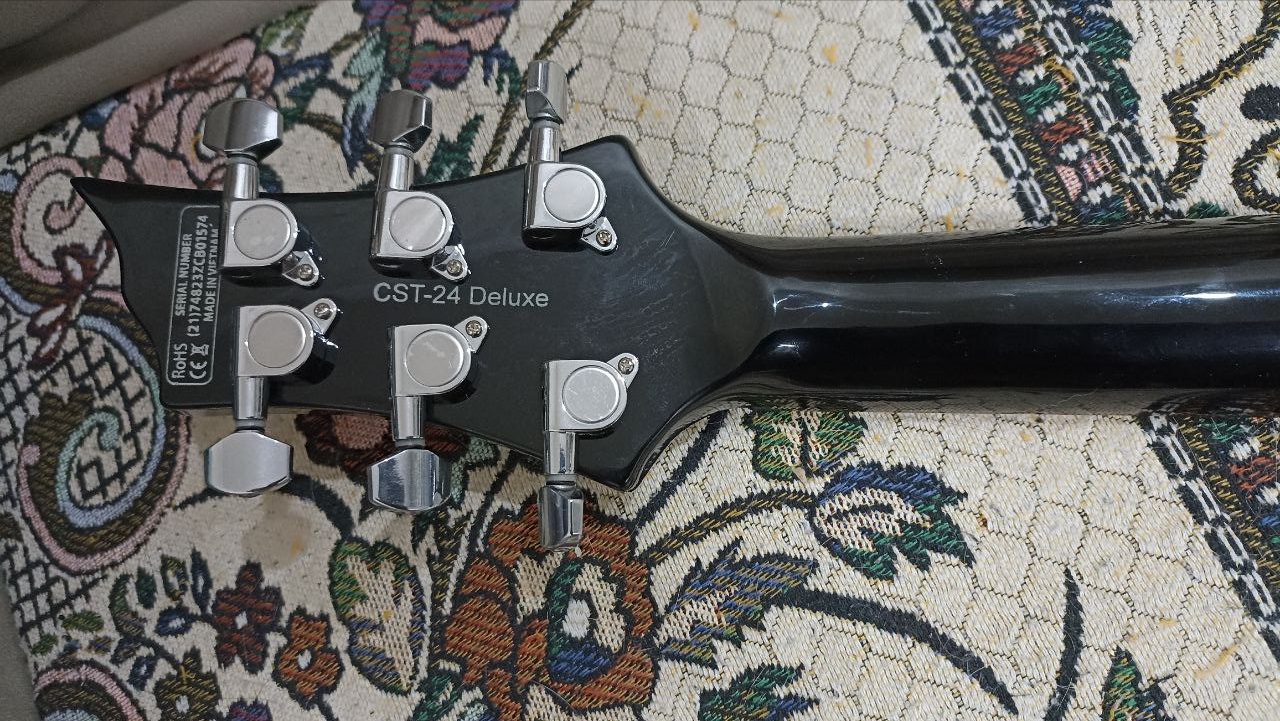

Кленовому грифу волют не нужен, в отличие от хрупких изделий из рыхлого красного дерева Swietenia наподобие Harley-Benton CST-24HB Charcoal Flame.
Впрочем, производители самых аутентичных в мире электрогитар считают, что волют не требуется и грифам из махагони.
Как бы то ни было, гриф данного инструмента совершенно исправный и целёхонький, в отличие от корпуса.
▍ Что можно усовершенствовать?

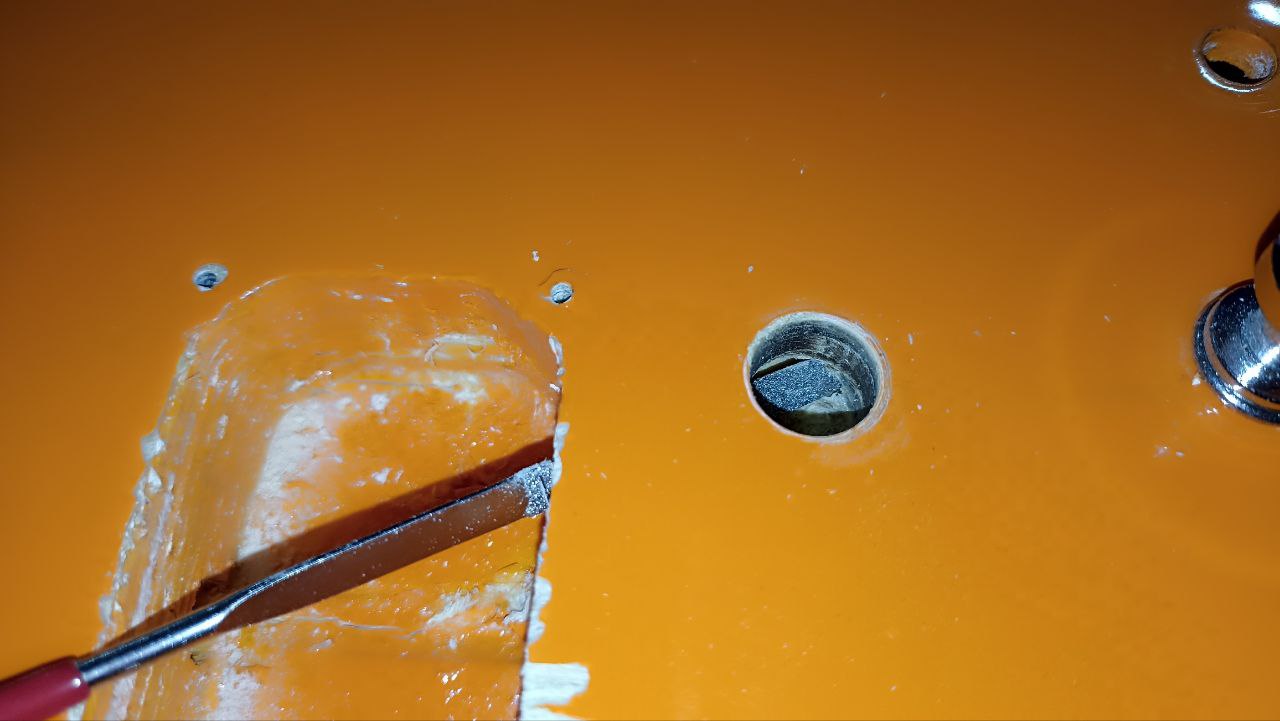

Исправление недочётов оранжевого синглката начинается с удаления торчащих волокон древесины и избыточных наплывов лакокрасочного покрытия в полостях деки.

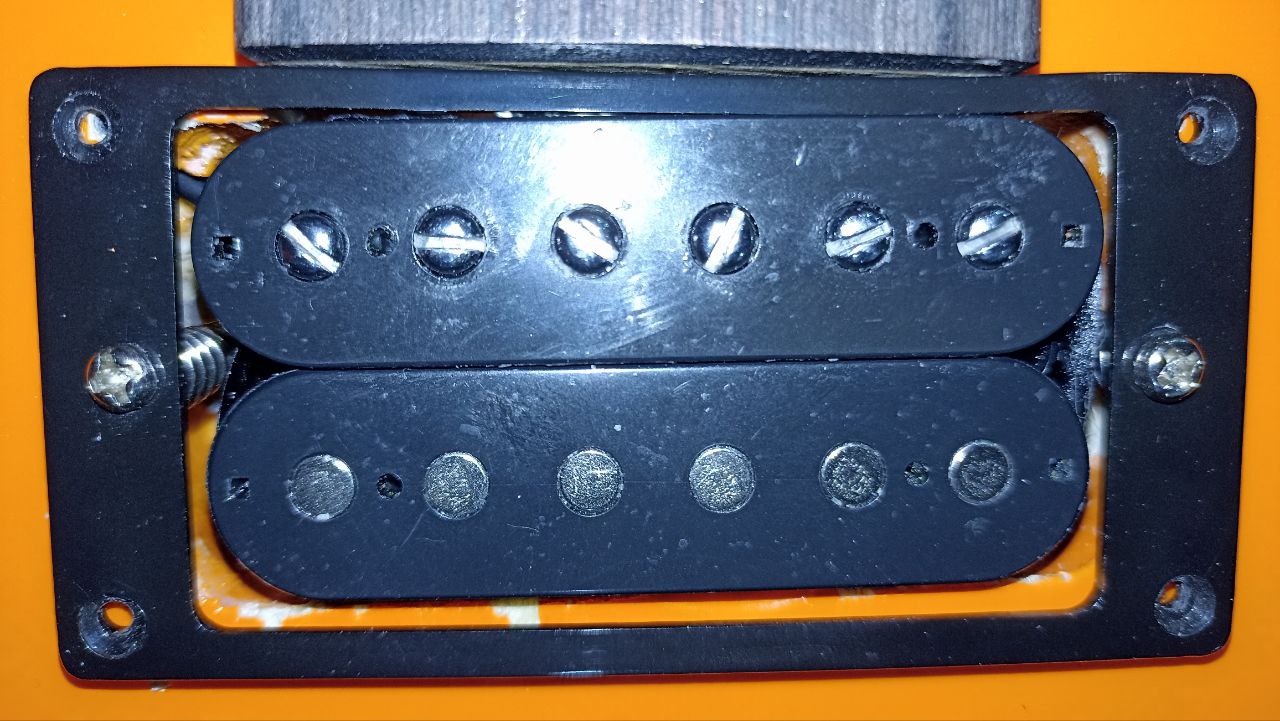

Теперь я смогу нормально установить звукосниматели. Обратите внимание, насколько небрежно размечены отверстия под шурупы рамок. Скорее всего, разметки просто не было. Хамбакеры затолкали или забили в деку с усилием, после чего зафиксировали рамки шуруповёртом.

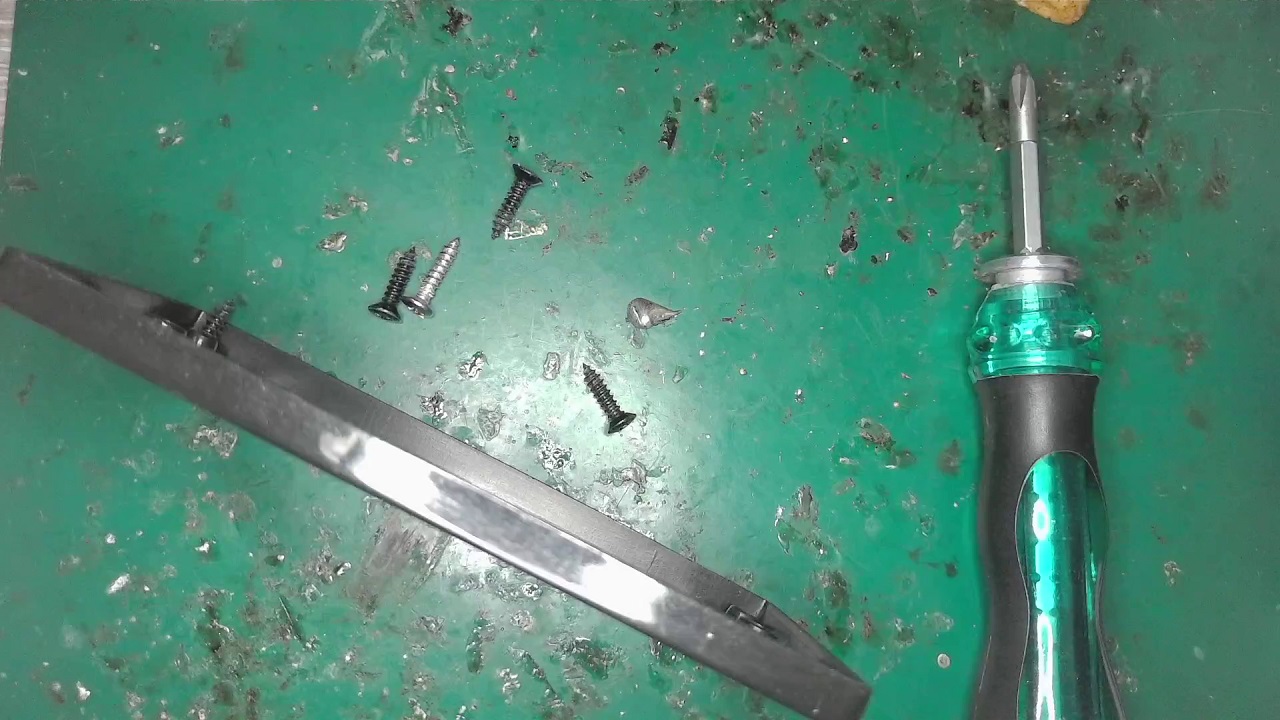

Чёрные шурупы, использованные для крепления рамок, гораздо короче обычно применяемых в данных целях, и даже короче светлых шурупов того же диаметра, крепивших задние крышки.

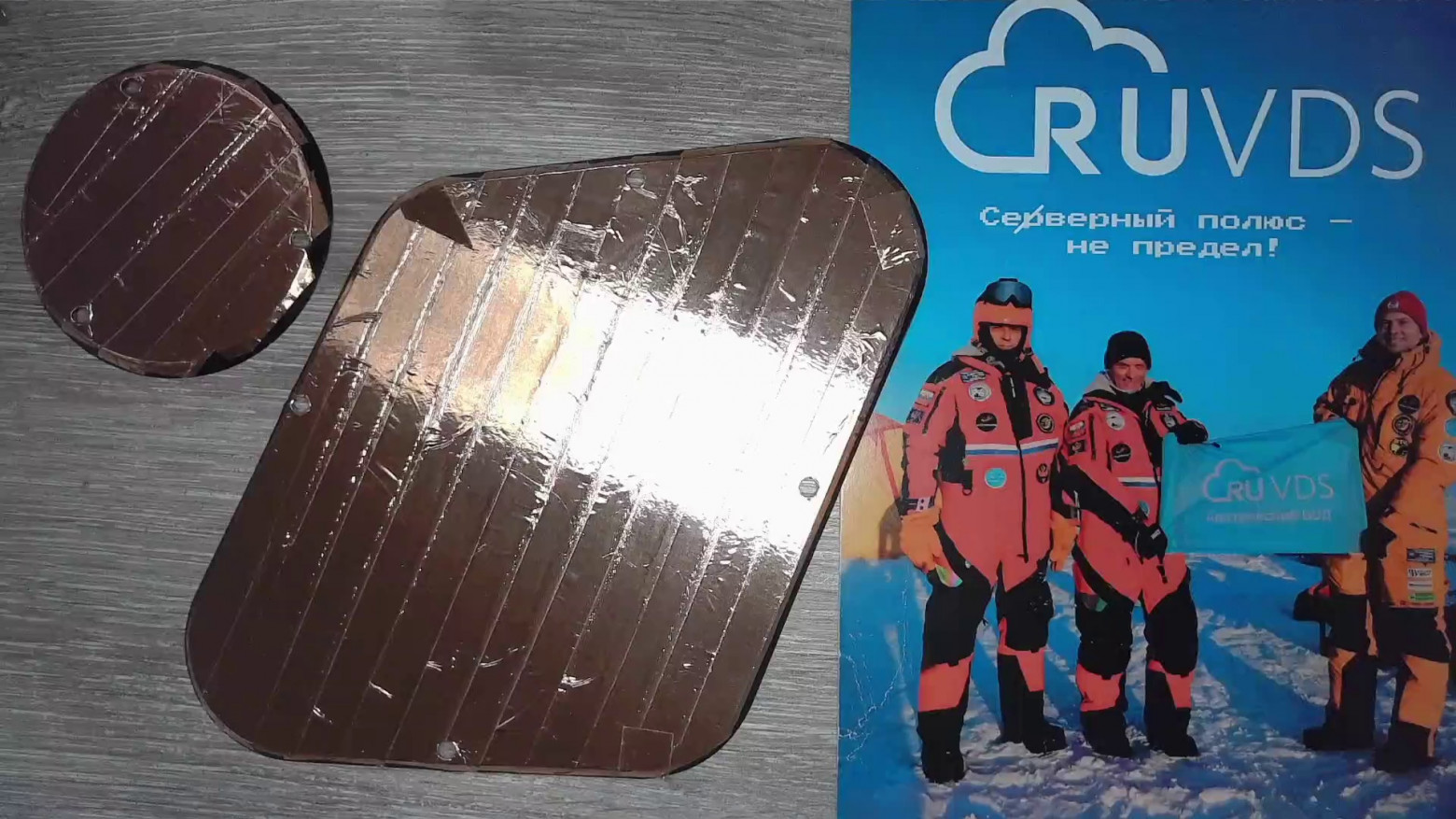

Зато они чёрные, под цвет рамок, хотя и не под цвет крышек, которые тоже чёрные. Изнаночные стороны крышек я оклеиваю липкой лентой из медной фольги, чтобы обеспечить экранирование.

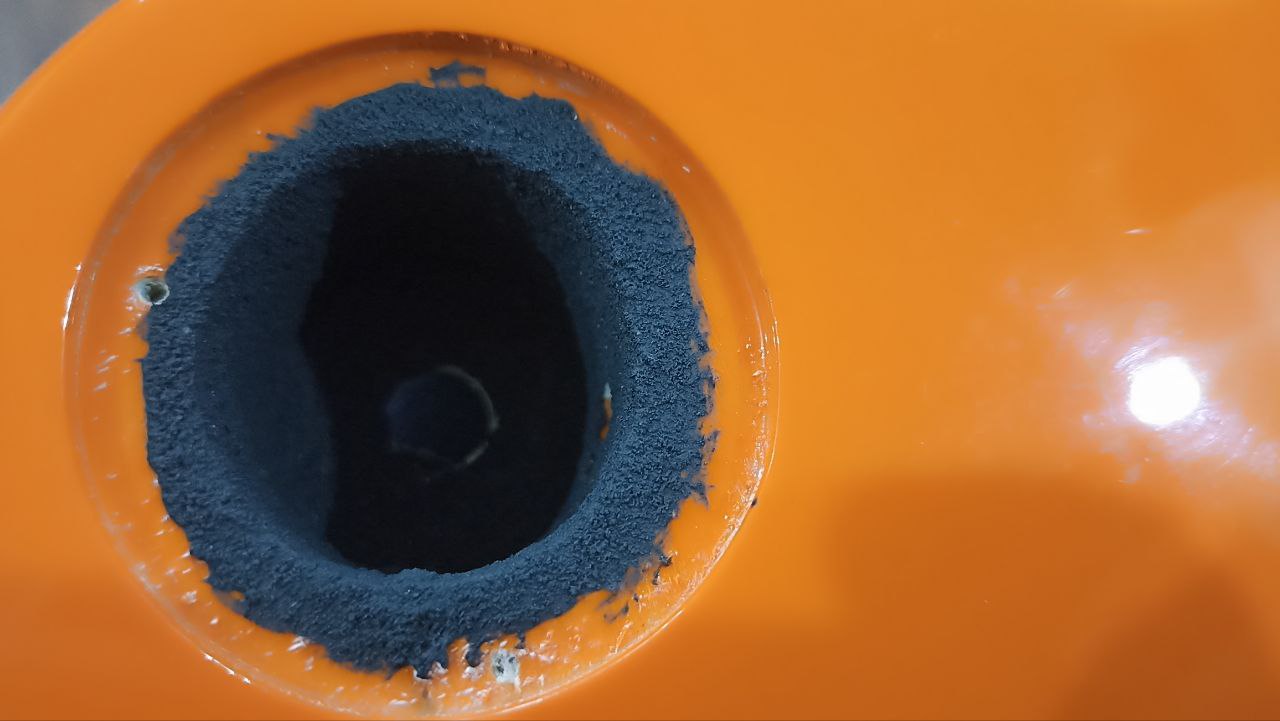

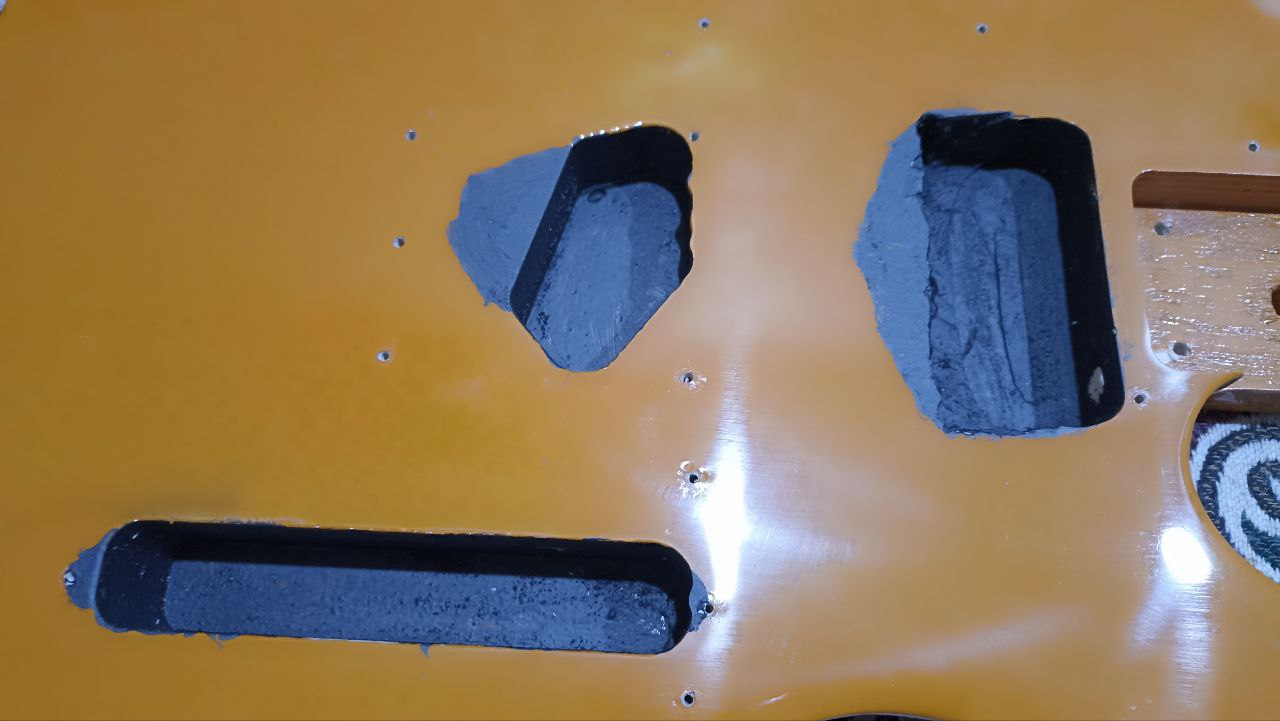

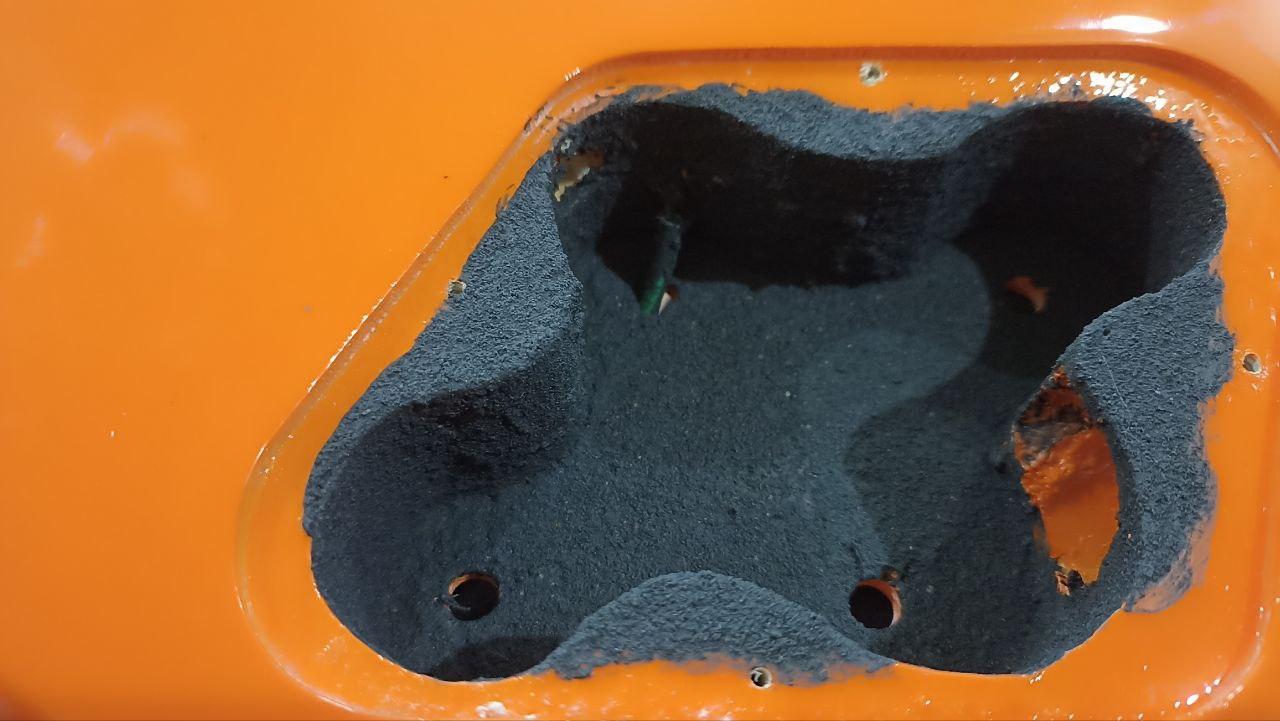

Для экранирования деревянных поверхностей можно использовать самодельную токопроводящую краску из литейного графита ГЛ-1 и акрилового лака на водной основе.
Лак для ногтей даёт гораздо худшие результаты по причине того, что его вырабатывают с расчётом на минимальную усадку. Усадка архаичных лаков для ногтей вызывала неприятные ощущения и могла ухудшить эстетику результата.
Зато в случае электропроводной краски усадка как раз очень нужна, чтобы обеспечить плотный механический и электрический контакт частиц графита. Поэтому акриловый лак — то, что нужно.

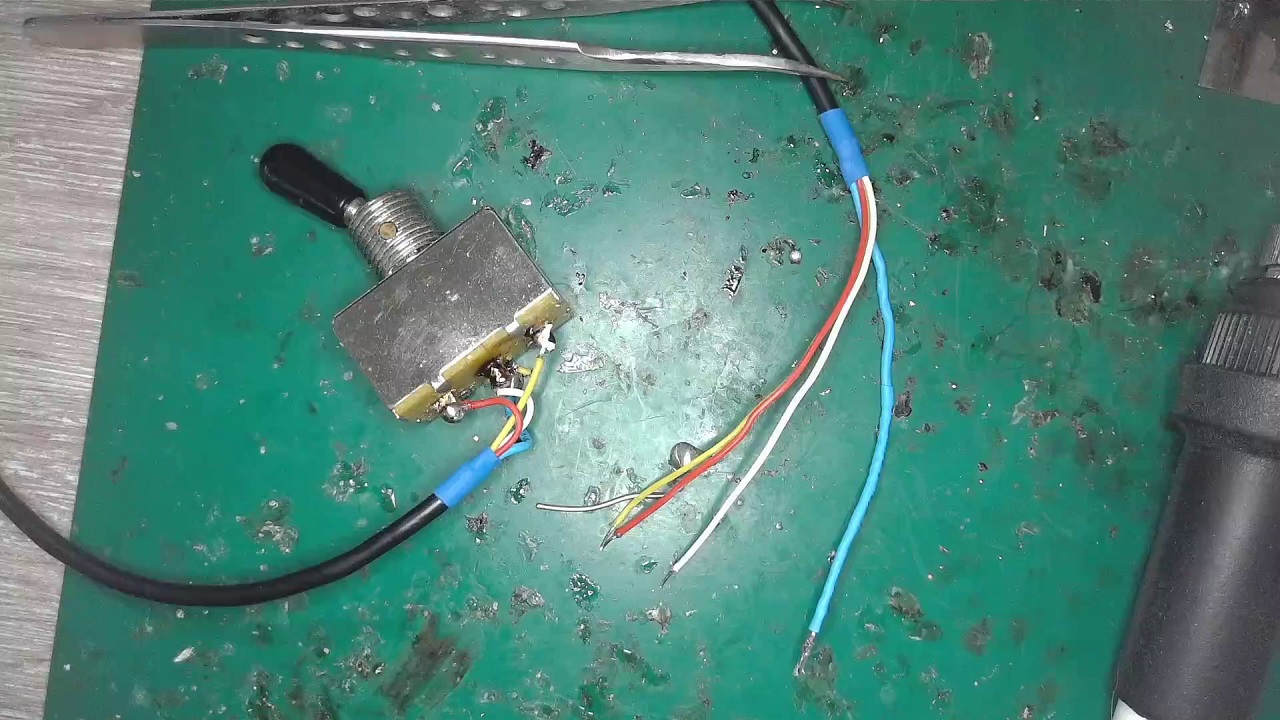

Изначально к трёхпозиционному переключателю шло три экранированных кабеля. Однако с учётом суженного канала между полостями бриджевого звукоснимателя и темброблока я заменю их на один трёхжильный.

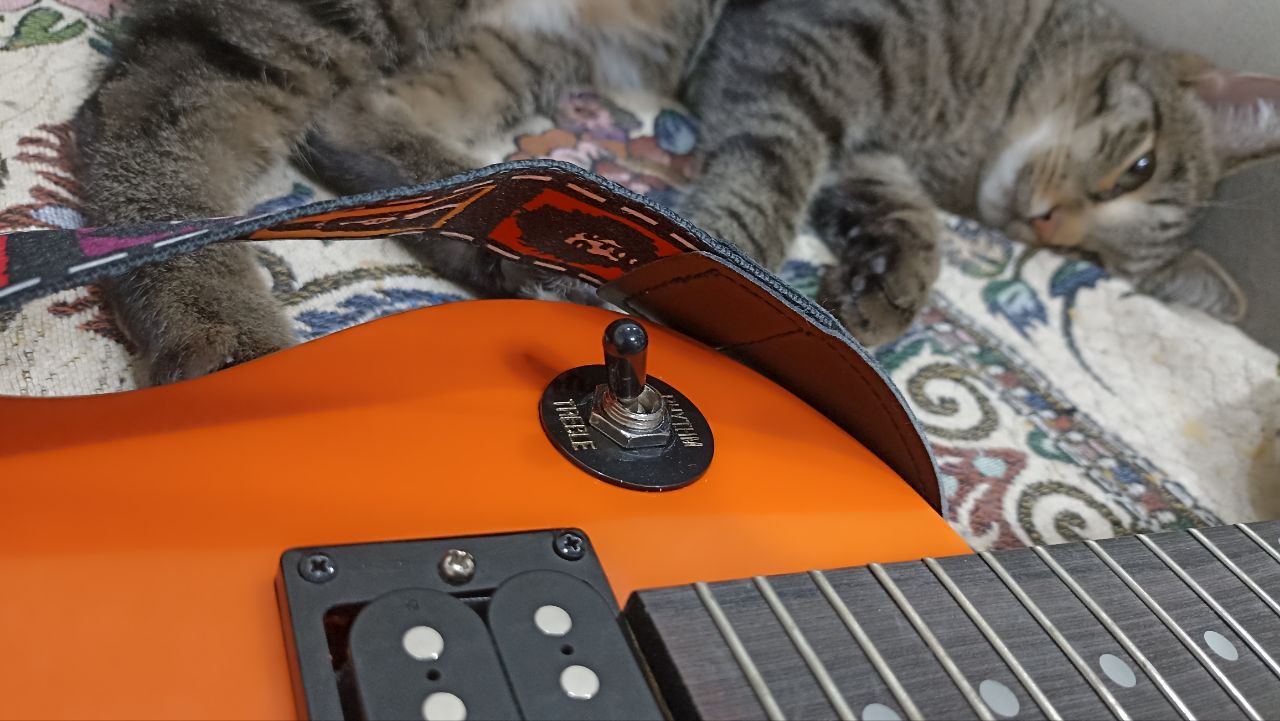

Переключатель установлен под правильным углом. Можно закрывать крышку и фиксировать её шурупчиками.
Кабель бриджевого хамбакера я также заменю на трёхжильный, а некового — на двухжильный. Это понадобится для будущих экспериментов с новыми схемами темброблока.
Три кабеля адекватно проходят через канал. Стойку кобылки можно установить на место без опасения их повредить.

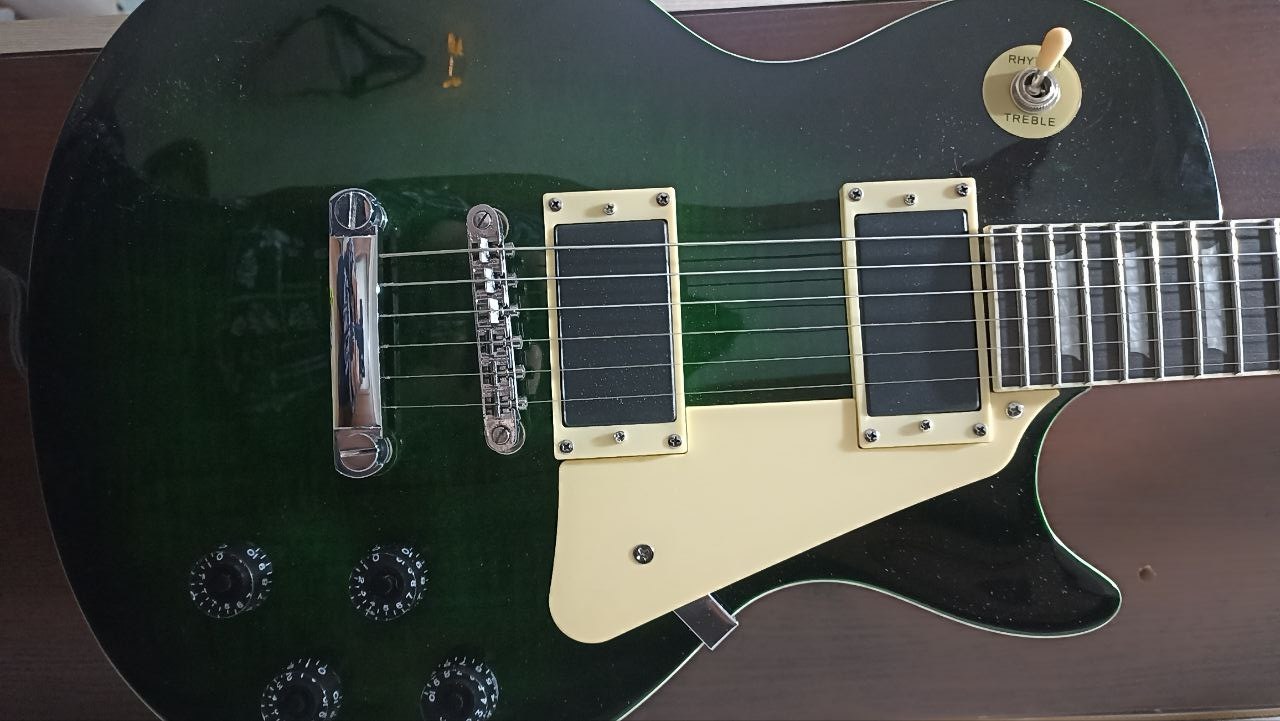

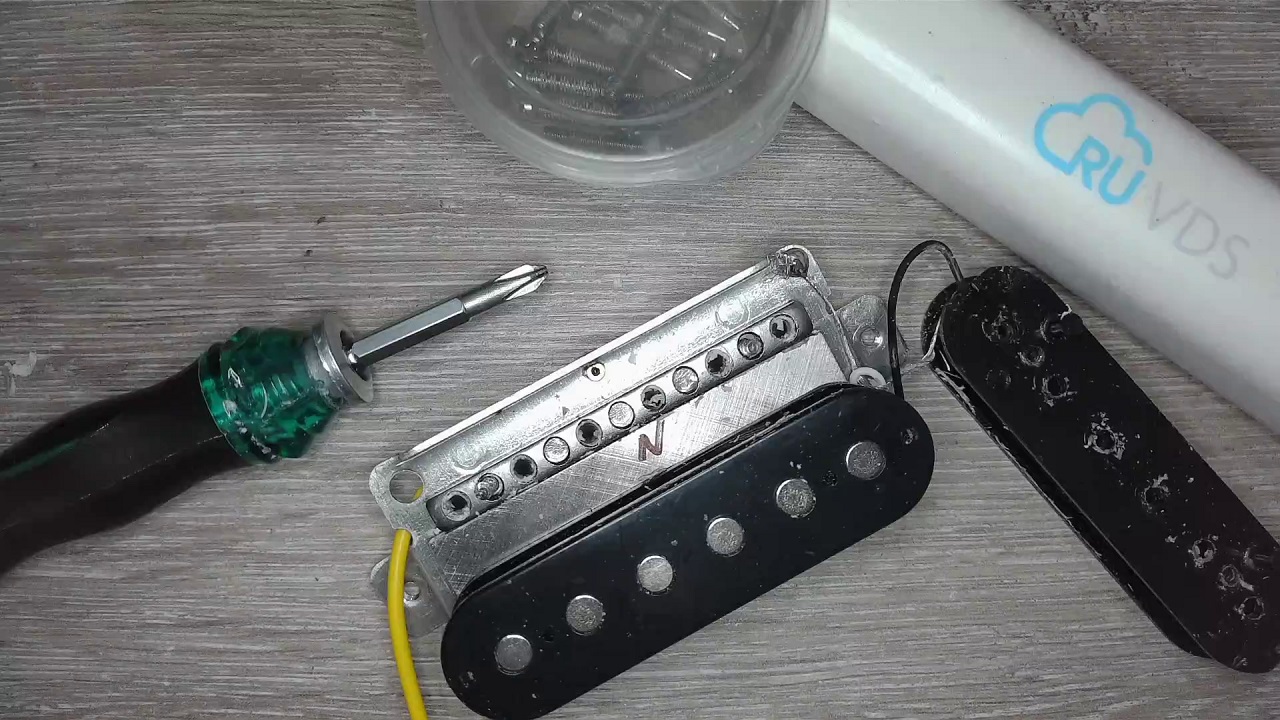

Вместо штатных звукоснимателей горе-электрогитары я устанавливаю хамбакеры из изумрудного синглката IRIN после замены керамических магнитов на сплав ЮНДК (алнико 5).
Изначально предполагалось, что упомянутый инструмент цвета аптечной зелёнки станет платформой для целого ряда опытов с темброблоками.
Однако после установки китайских активных звукоснимателей мне уже не хочется переделывать эту электрогитару. Именно поэтому было приобретено оранжевое чудо с сюрпризами.
Установить на него продвинутый темброблок я сегодня не смогу, так как сперва надо дождаться доставки компонентов с Aliexpress. Поэтому регуляторы TERRIS TLP-039 YW вернутся на своё место, только на этот раз с шайбами, как положено.
Параметры переменных резисторов и конденсаторов здесь совершенно стандартные для применения с хамбакерами: B500k в регуляторах громкости, A500k и 47 нанофарад в регуляторах тембра.
После того, что неожиданно выяснилось при очередной переделке котогитары, перед подключением комплекта звукоснимателей, даже заводского, снятого с инструмента, я теперь всегда перепроверяю фазировку.

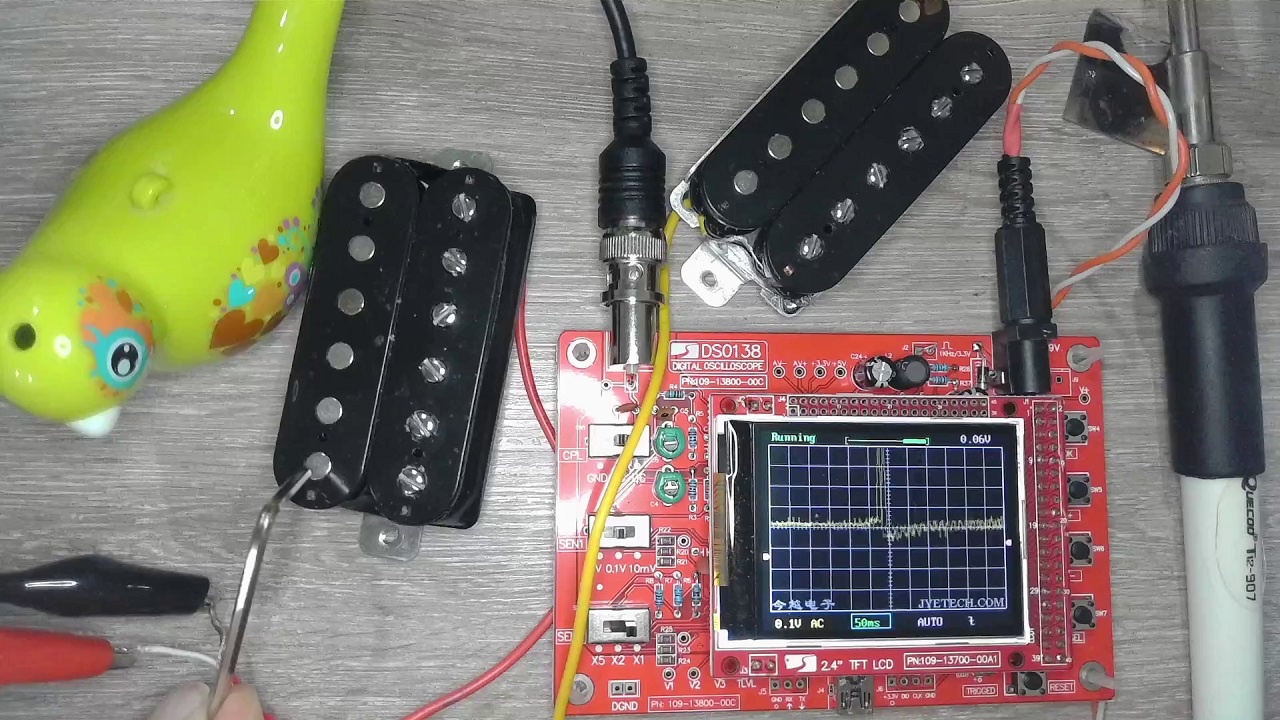

Её суть состоит в том, что полярность импульса электродвижущей силы, возникающего при отрыве имбусового ключа или отвёртки от полюсного наконечника, должна быть одинаковой для каждого из звукоснимателей электрогитары.
В данном случае, мы имеем положительную полярность: «зубец» осциллограммы направлен вверх. И это значит, что можно смело приступать к распайке темброблока.

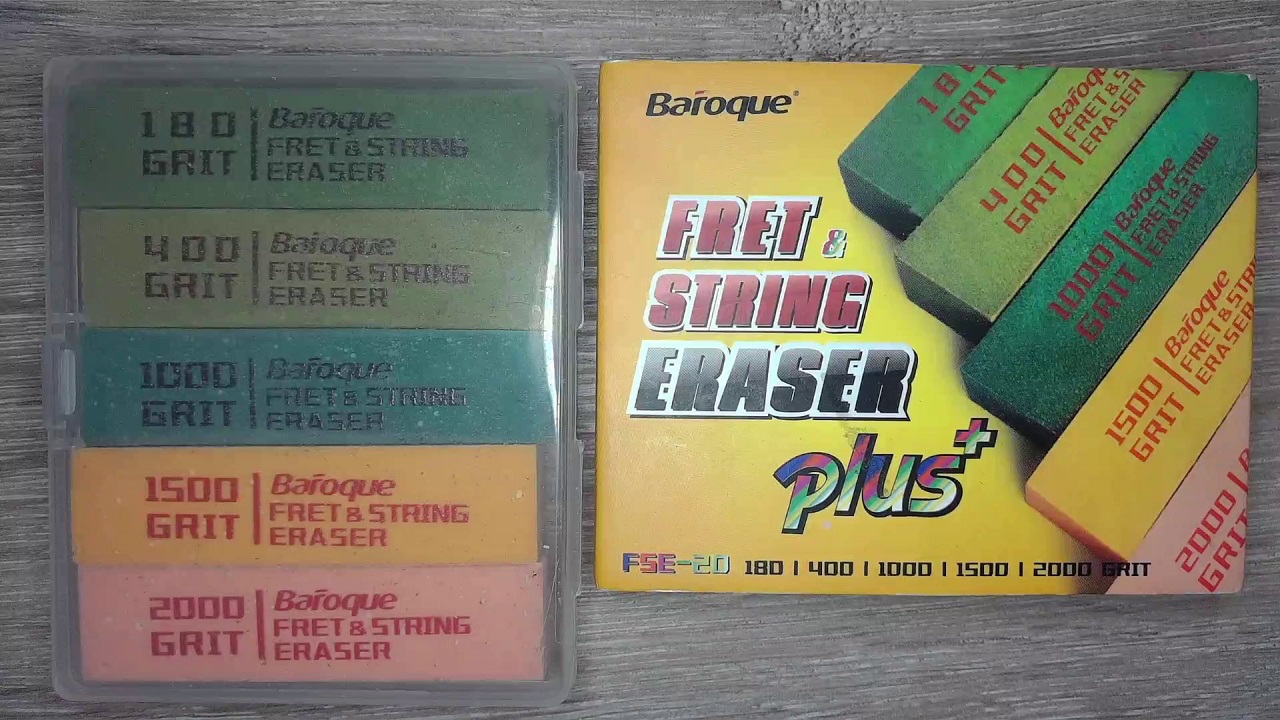

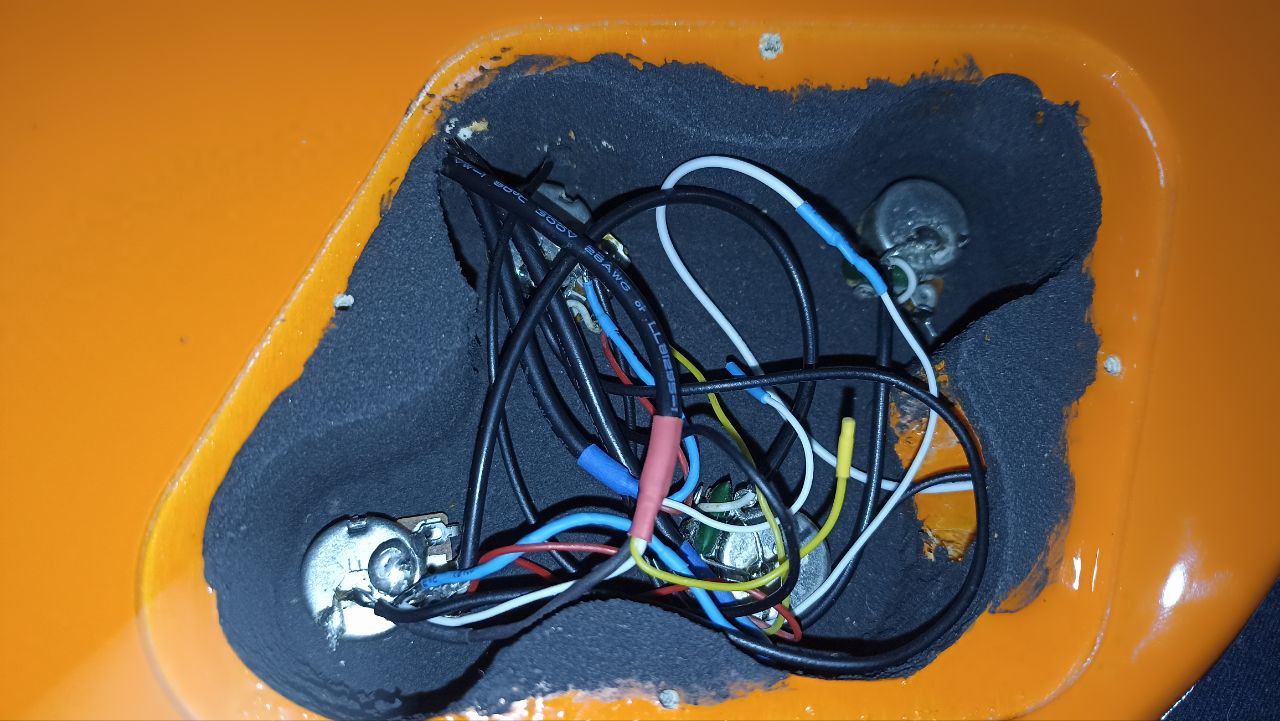

Дополнительные отводы катушек хамбакеров сделаны на будущее и временно заизолированы термоусадочной трубкой. Теперь можно поработать специальными гитарными ластиками с краями ладов, освежить накладку грифа лимонным маслом и устанавливать струны.
▍ Наслаждаемся результатами

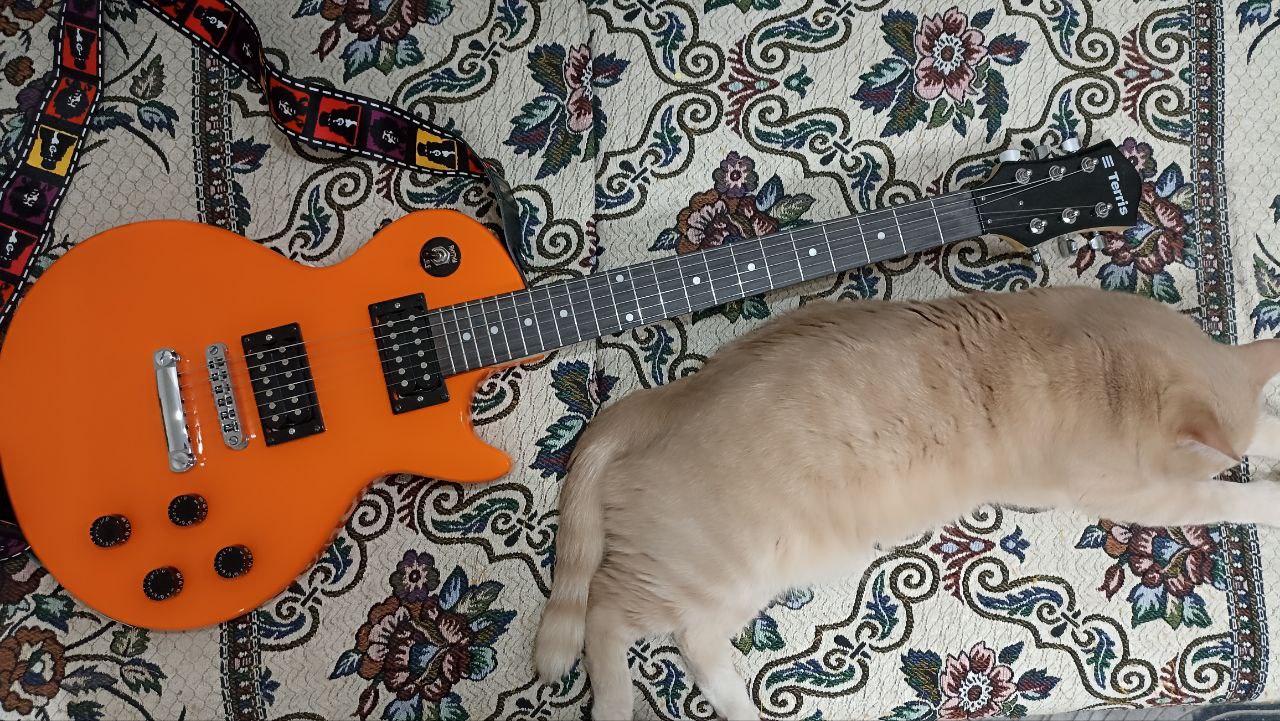

После всего проделанного, гитара продемонстрировала неплохую играбельность и убедительное «лесполовское» звучание.
Возможно, придётся совсем немного подровнять буквально парочку участков ладов, но с этим я никогда не спешу. Нужно сначала посмотреть, как поведёт себя гриф, ведь до попадания ко мне инструмент мог долгое время находиться при другой влажности и температуре, а также с ослабленными струнами.
Сто́ит ли переплачивать за фирменный Terris, когда вместо него можно приобрести безымянный Tinar, решать вам. Лично мне Tinar нравится гораздо больше, но и оранжевый синглкат радует, вдохновляет, на нём хочется играть. А это как раз то, что в первую очередь требуется от музыкального инструмента.
