Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, об одной интересной модификации «народного» зарядного модуля TP4056 на ток 3А и небольшом применении в качестве самодельной зарядки для лития. Будет небольшое тестирование и простенький пример изготовления зарядки из дешевых компонентов, поэтому, кому интересно, милости прошу под кат.

Итак, вот та самая модификация «народной» платки:

Реинкарнация «народной» платы TP4056 или самодельная зарядка для лития на 3А - 1

Применение данной платы:

  • Зарядка Li-Ion аккумуляторов, встроенных в конечное устройство. Частый случай – в устройстве несколько запараллеленных банок и 1А слишком мало. Ну, сами посудите, есть две-три банки по 2,6-3Ач, общая емкость около 6-7Ач. Заряд такой батареи займет около 7-8 часов, а с данной платкой – около 3 часов. Как пример – самодельные ПБ, аккумуляторные отвертки и минишуруповерты
  • Сборка своего «быстрого» зарядника на один или два аккумулятора. Современные высокоемкие аккумуляторы на 3300-3500mah спокойно могут принимать 3-4А, а уж две запараллеленные банки тем более (перед зарядом лучше приблизительно уравнять потенциалы). Сами производители допускают заряд некоторых банок током 3-4А, об этом написано в даташитах на эти банки.

ТТХ:

  • Входной разъем – DC Port 5мм + дублирующие выводы;
  • Входное напряжение — 4,5V-5,5V
  • Конечное напряжение заряда — 4,2V (Li-Ion аккумуляторы);
  • Максимальный зарядный ток — 3А;
  • Количество модулей TP4056 — 4 (макс. разгонный ток 4А);
  • Индикация – дискретный двухцветный светодиод (красный/зеленый);
  • Защита от переполюсовки — нет;
  • Размеры — 65мм*15мм.

Комплектация:

  • Плата заряда 4*TP4056 на 3А;
  • Двухцветный трехногий светодиод (красный/синий свет);
  • DC разъем 5мм.

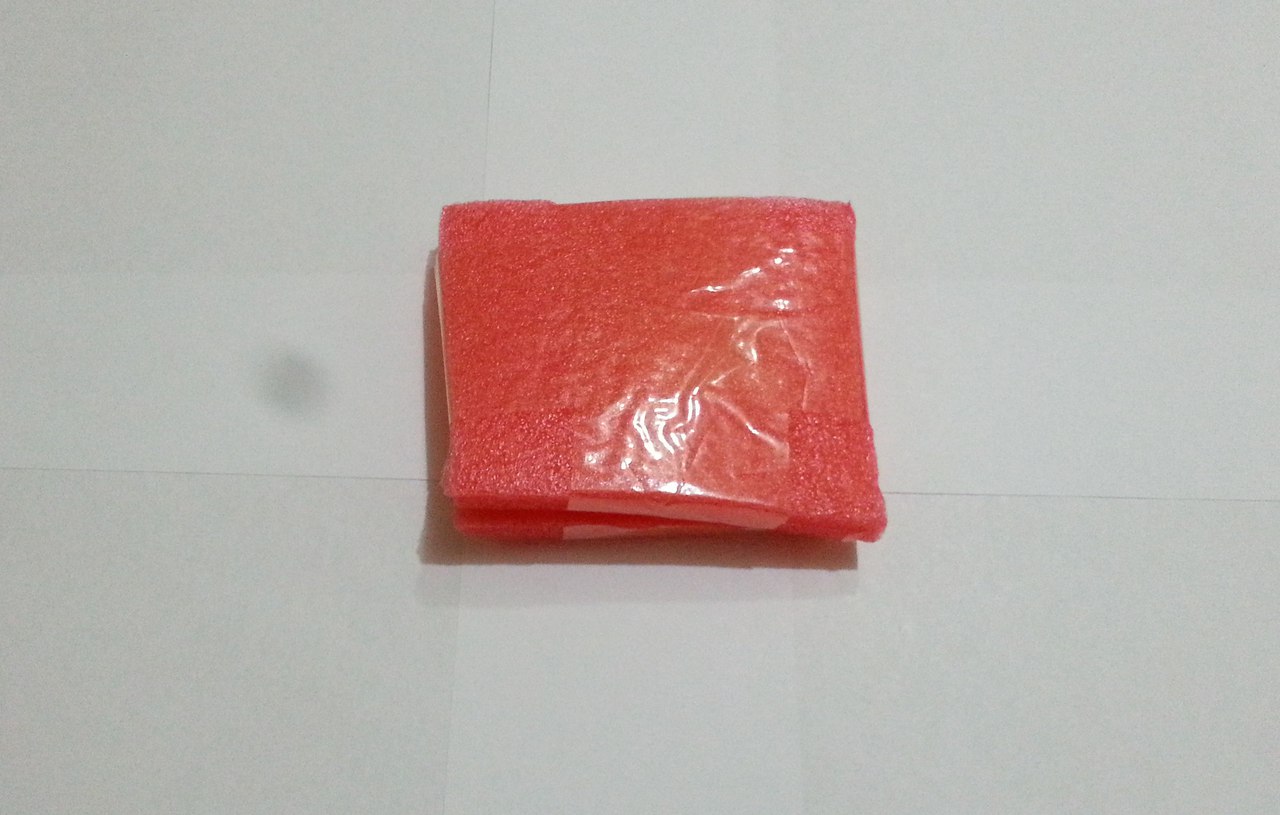

Поставляется платка в обычном мелком пакете, до меня доехала за две-три недели. Внутри пакета была своеобразная защита – два склеенных листа пенополиэтилена, внутри которых и была платка:

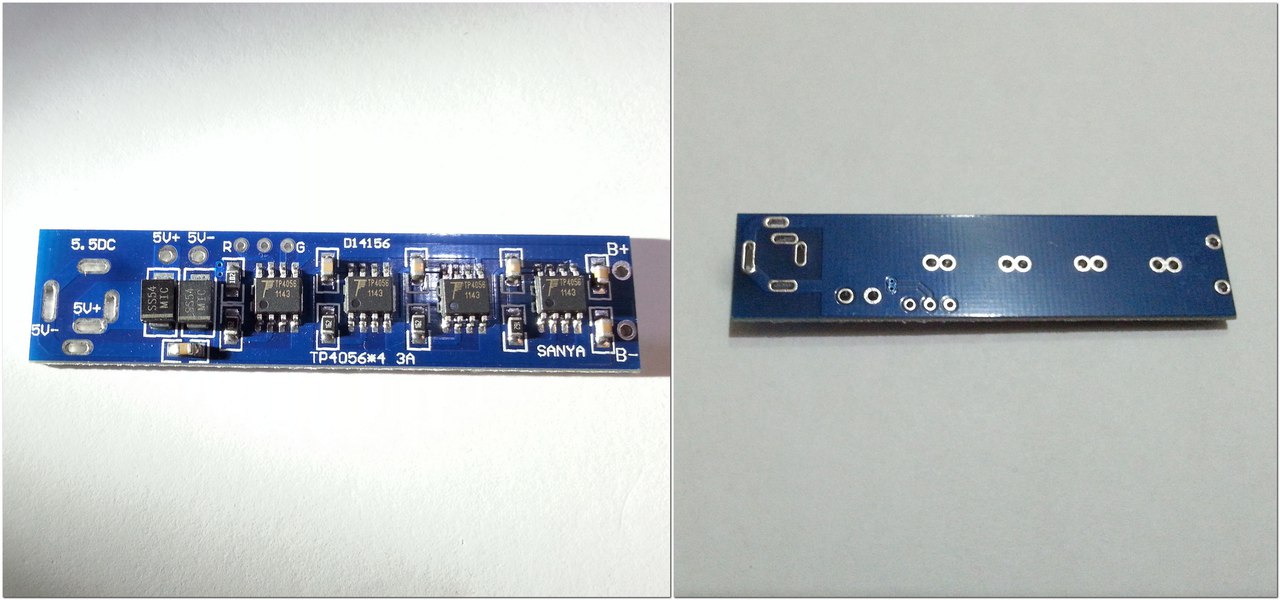

Плата зарядки крупным планом:


По схемотехнике ничего сверхъестественного – просто взяли и запараллелили 4 контроллера TP4056, одновременно уменьшив максимальный зарядный ток для каждого контроллера с 1А до 750ma. Поначалу я не мог понять, почему максимальный зарядный ток всего 3А, ведь контроллеров то четыре, но приглядевшись, увидел не привычный 1,2Ком SMD резистор, а 1,6Ком. Причем во всех плечах стоит резистор 1,6Ком:


Напомню таблицу максимального зарядного тока в зависимости от номинала токозадающего резистора:


В нашем случае стоят резисторы по 1,6Ком для каждого контроллера, по 750ma на плечо. Следовательно, общий максимальный зарядный ток – 3А. Оно и к лучшему, меньше греется платка, да и 4А уже многовато. С другой стороны, если нужен зарядный ток 4А – меняем 4 резистора.

Регулировать общий зарядный ток подпайкой подстроечного/переменного резистора, скорее всего, не получится, ибо нужно задавать для каждого контроллера.

Итого, кому сложно или не хочет сам спаивать народные платки — неплохое решение проблемы.

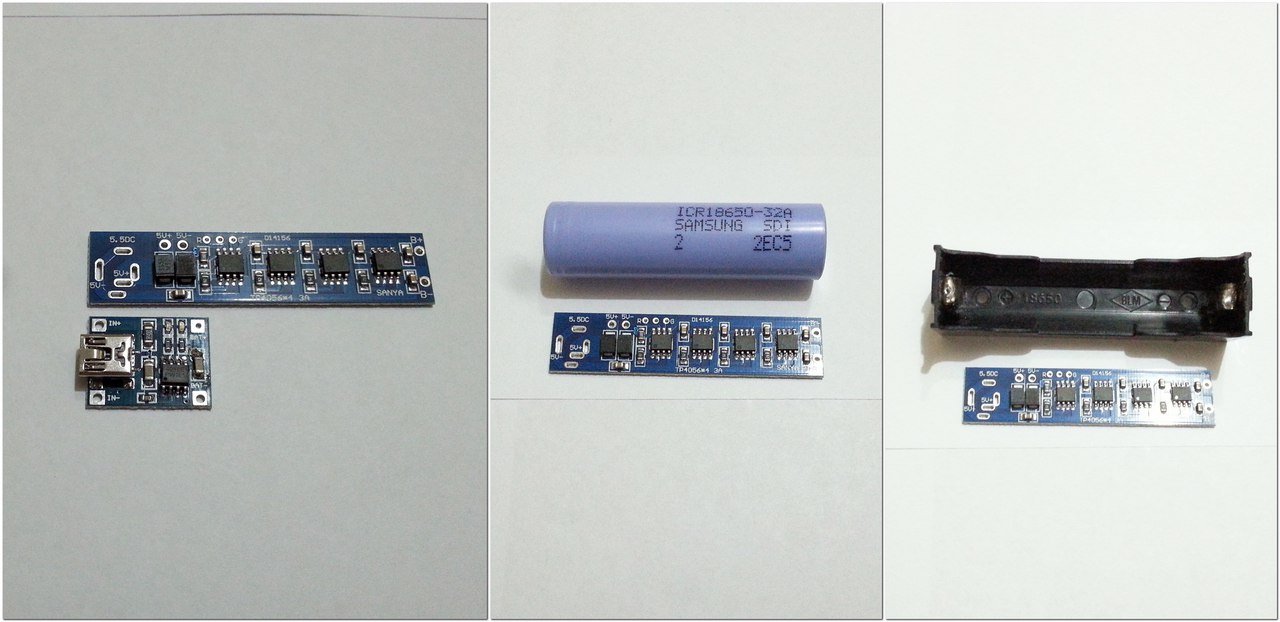

Размеры платки:

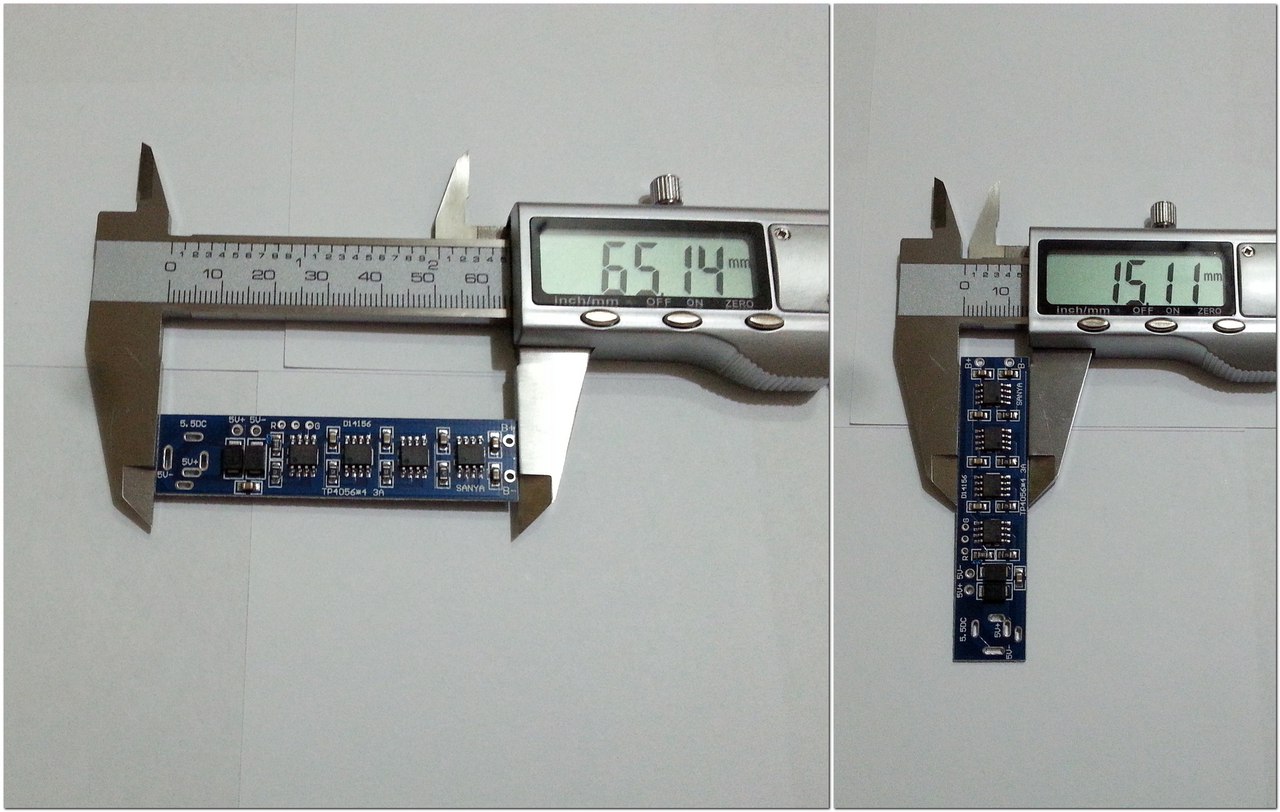

Платка совсем небольшая, всего 65мм*15мм:


Вот сравнение с «народной» платой TP4056 на 1А, 18650 аккумулятором и холдером:

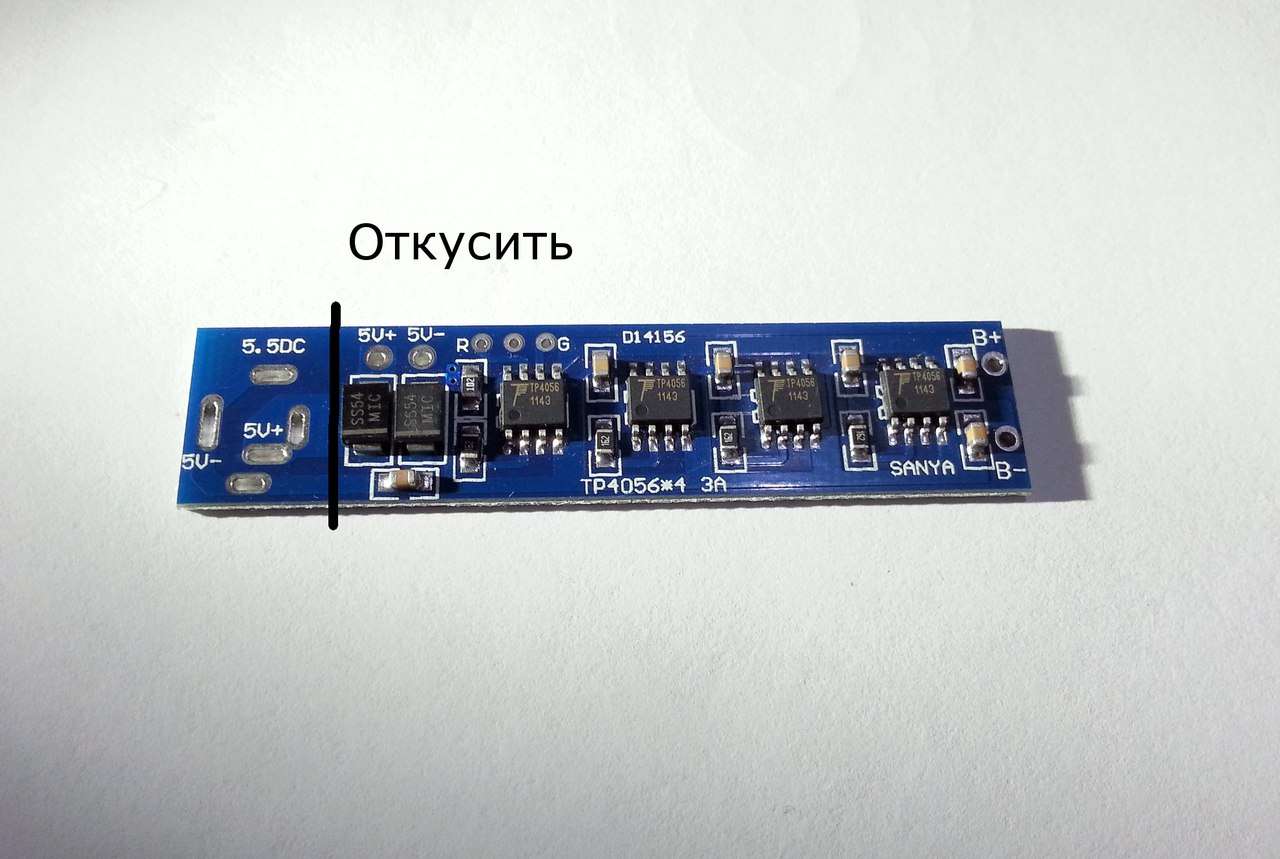

При необходимости можно откусить переднюю часть платы, на которую впаивается DC разъем и припаяться к контактам 5V+ или 5V-, либо напрямую к соответствующим дорожкам:

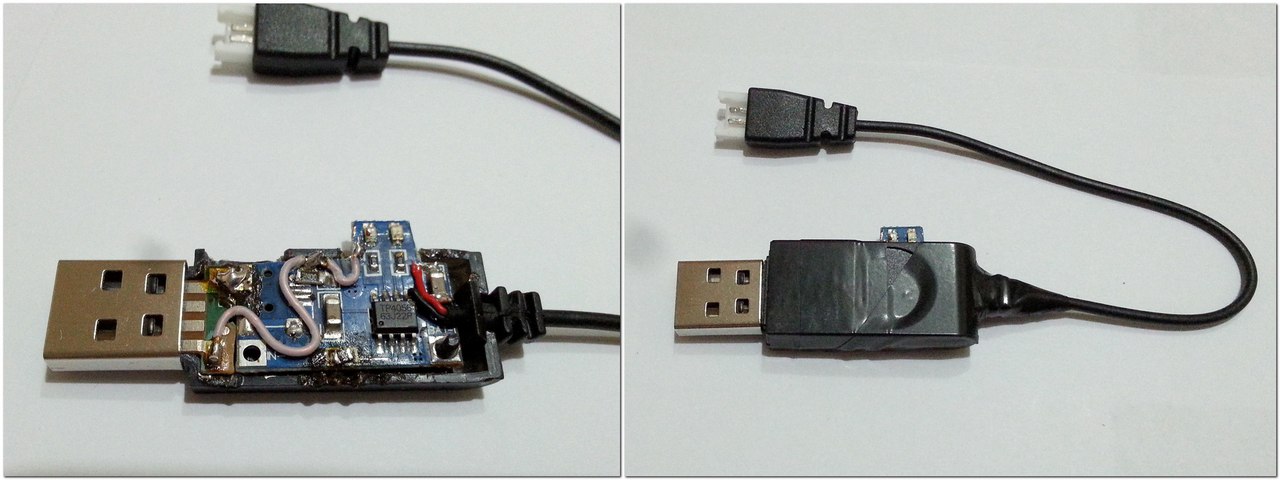

Так длина платки станет на 1 сантиметр короче. Ранее я уже переделывал народную платку, вот что получилось:


В нашем случае все просто до невозможности, ибо дорожки на печатной плате не страдают. Разумеется, кому необходим DC разъем – оставляем, либо подпаиваем его через провода к контактам 5V+ или 5V-. Разъемы microUSB и miniUSB здесь нежелательны, будут сильно греться, ибо не рассчитаны на такие токи. Да и незачем они, ибо в большинстве адаптерах стоит ограничение на 2,5А. Но с другой стороны, если адаптер не отключается при перегрузке, то мы экономим на дискретном блоке питания, ну и ток будет чуть меньше. Поэтому, решать вам…

Тестирование платки 4*TP4056 3A:

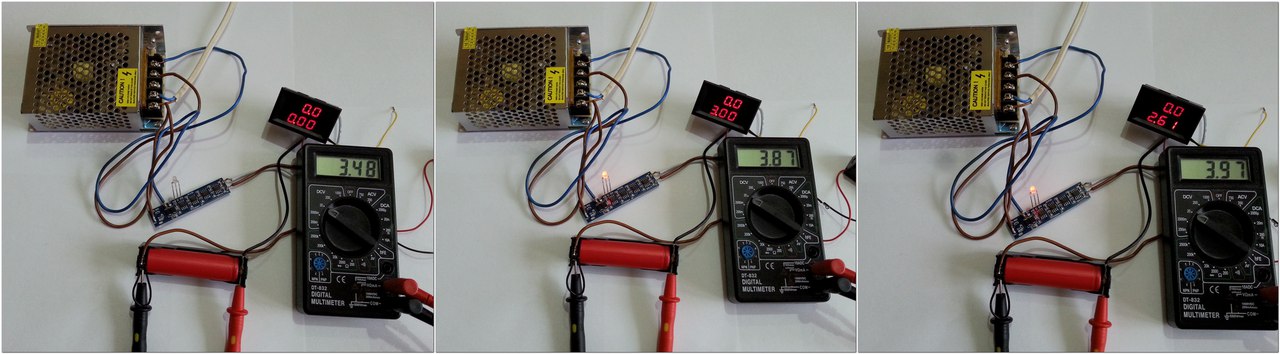

Теперь протестируем платку. Действительно ли она заряжает 3А? Для этого нам поможет ампервольтметр, который частенько мелькает в моих обзорах (замер тока заряда) и привычный мультиметр (замер напряжения на аккумуляторе). В качестве источника питания – импульсный БП S-30-5 на 5V/6A:


Как видим, заряд действительно идет постоянным током 3А (фаза СС), пока напряжение на банке не превысит 3,9V-3,95V, затем начинает плавно снижаться (начинается фаза CV). Как только напряжение на банке равняется 4,2V, цвет светодиода меняется на зеленый, означая, что заряд окончен. Хотя из-за инерционности ток продолжает еще течь:


После этого еще 10-15 минут ток снижается, при этом напряжение на аккуме 4,21V. Как только ток снизится до 150ма, контроллер полностью отключает заряд, напряжение на банке скидывается до 4,2V.

Практически «выжатую» банку Sanyo UR18650ZY 2600mah модуль зарядил за 75-80 минут. Ну что же, просто великолепно!

Небольшой пример сборки своего зарядника на 3А:

В качестве примера приведу пример постройки своего зарядного устройства из проверенных недорогих компонентов. Что нам для этого понадобится:

1)Непосредственно сама обозреваемая плата TP4056*:

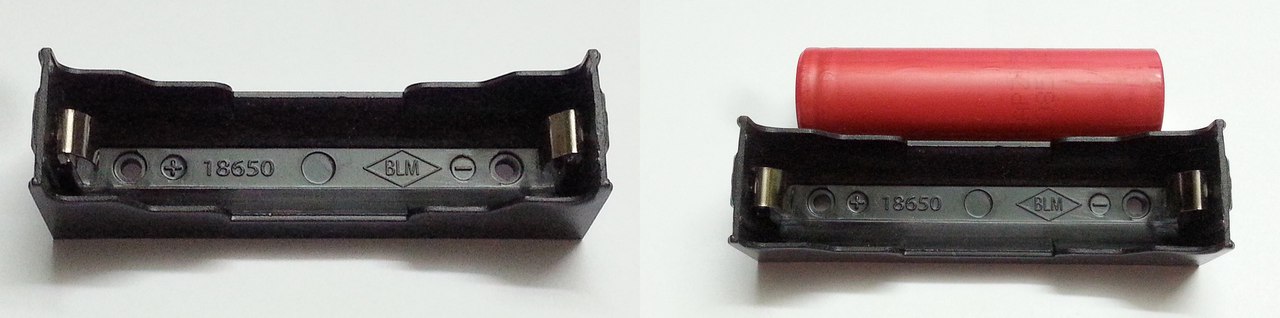

2)Холдер/держатель* для аккумуляторов:

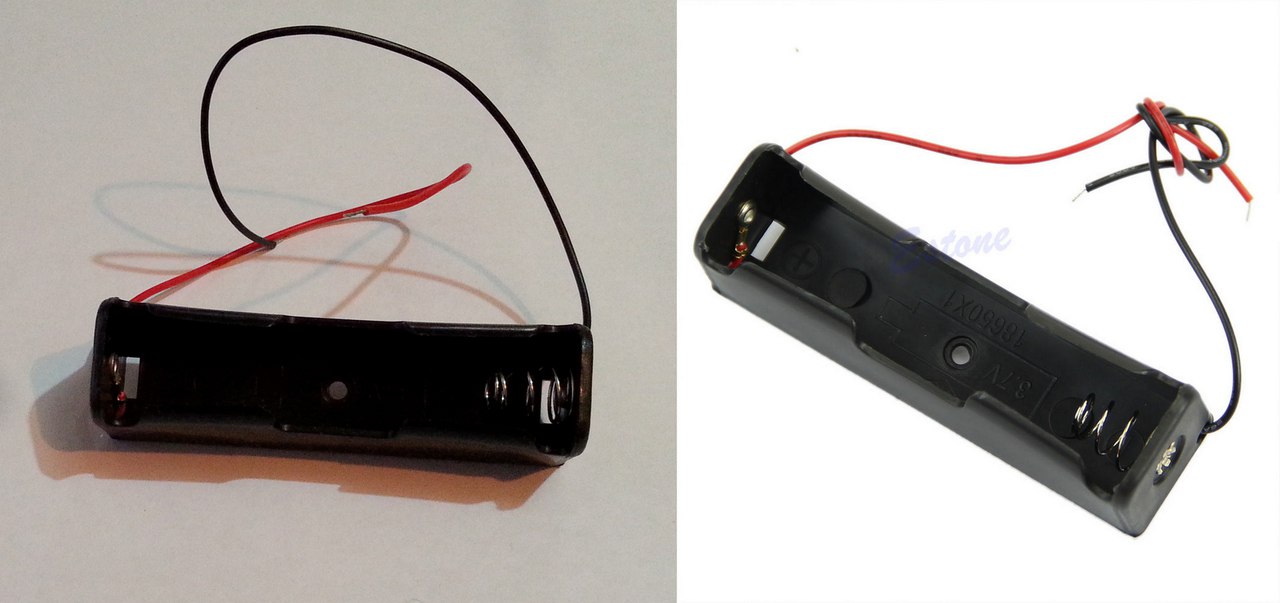

Вот такие холдеры ни в коем случае не применяйте, 3А для них много:

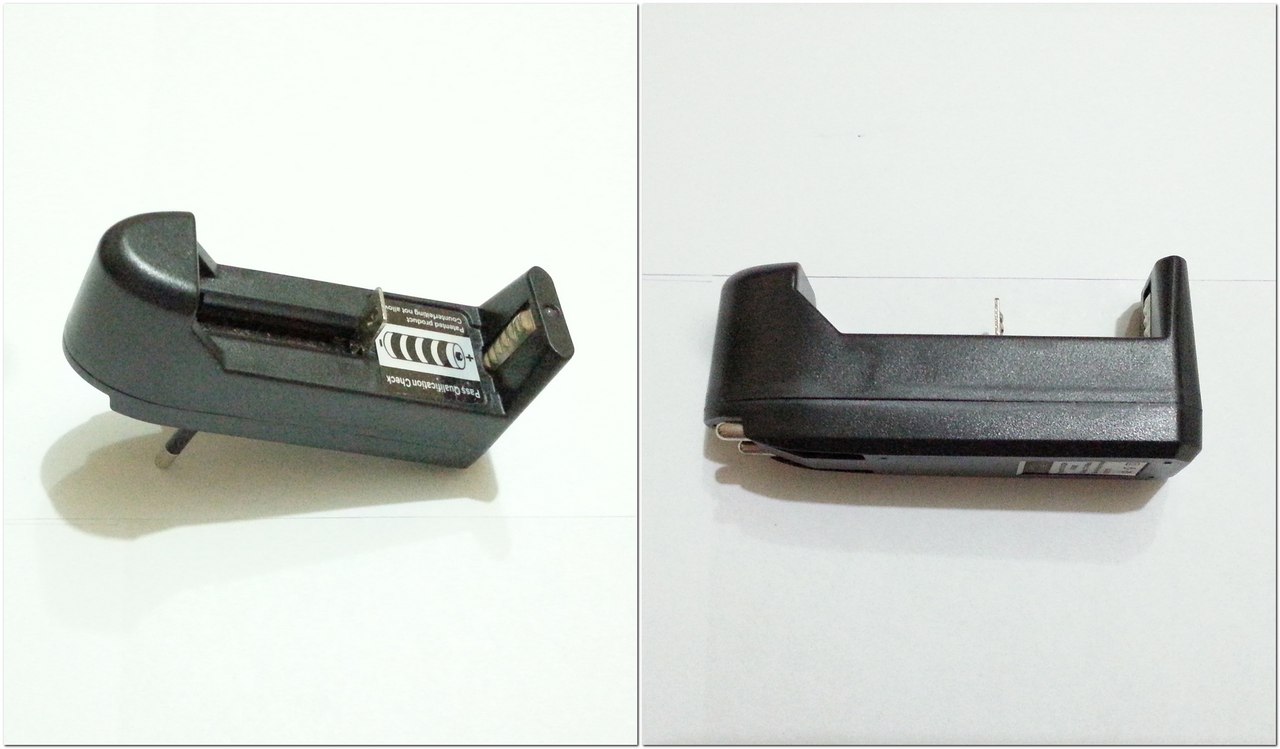

Можно попробовать переделать дрянную зарядку, выпаяв все кишки:


Я рекомендую первый вариант, т.к. они с легкостью выдерживают 3А, ибо контакты на порядок лучше, да и имеют паз для провода.

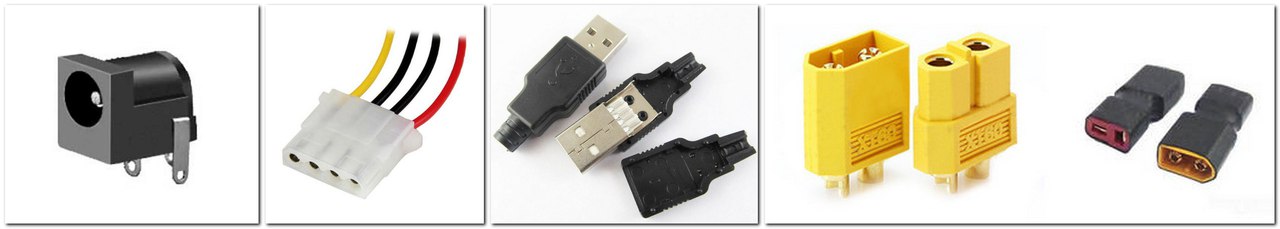

3)Любой подходящий разъем: DC port* (поставляется в комплекте с платой), USB (не очень желательно), Molex* (при питании от компьютера), силовые модельные или автомобильные разъемы (какие найдутся под рукой):


В крайнем случае, можно вывести просто два провода и гонять все хозяйство на скрутке, как в моем случае, :-).

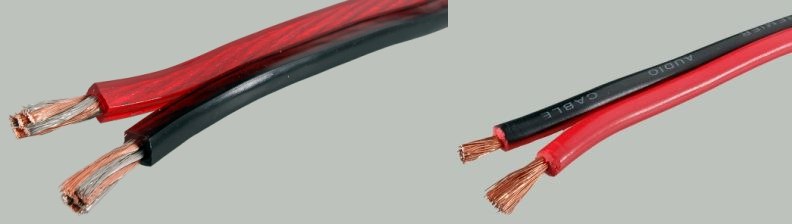

4) Качественный медный многожильный провод*:


Нужен именно медный, а не омедненный. Определить легко – зачищаем ножом и если жилки начинают блестеть и не лудятся, значит, провод омедненный (алюминий покрытый медью). Рекомендую либо качественный акустический, либо бытовые, типа ШВВП.

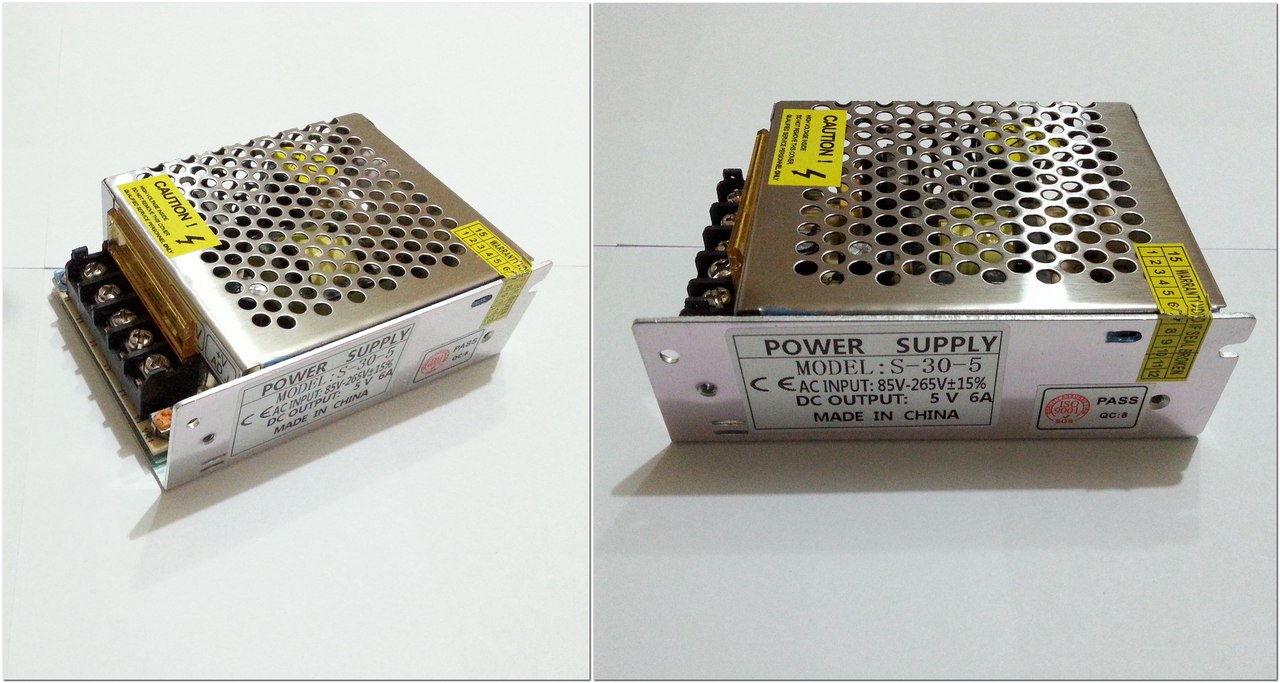

5) Блок питания (БП) на 5V на 5-6A (с запасом). Я использовал БП S-30-5 на 5V/6A*:


Можно применить часто встречающийся БП на 12V на 2-3A, которые идут в комплекте к различным устройствам и понижающий DC-DC преобразователь на 5А (3А они стабильно держат). Но здесь есть пара минусов, ибо усложняется схема и повышается себестоимость зарядника. Поэтому, если нет в наличии подходящего БП, то используем БП компьютера. Дополнительная нагрузка в 15Вт ему не страшна, если, конечно, он и так не работает на пределе своих возможностей. Если есть в наличии свободный Molex разъем, то подцепить к нему переходник не составит труда. В таком случае нам нужны красный (+) и черный (-) провода.

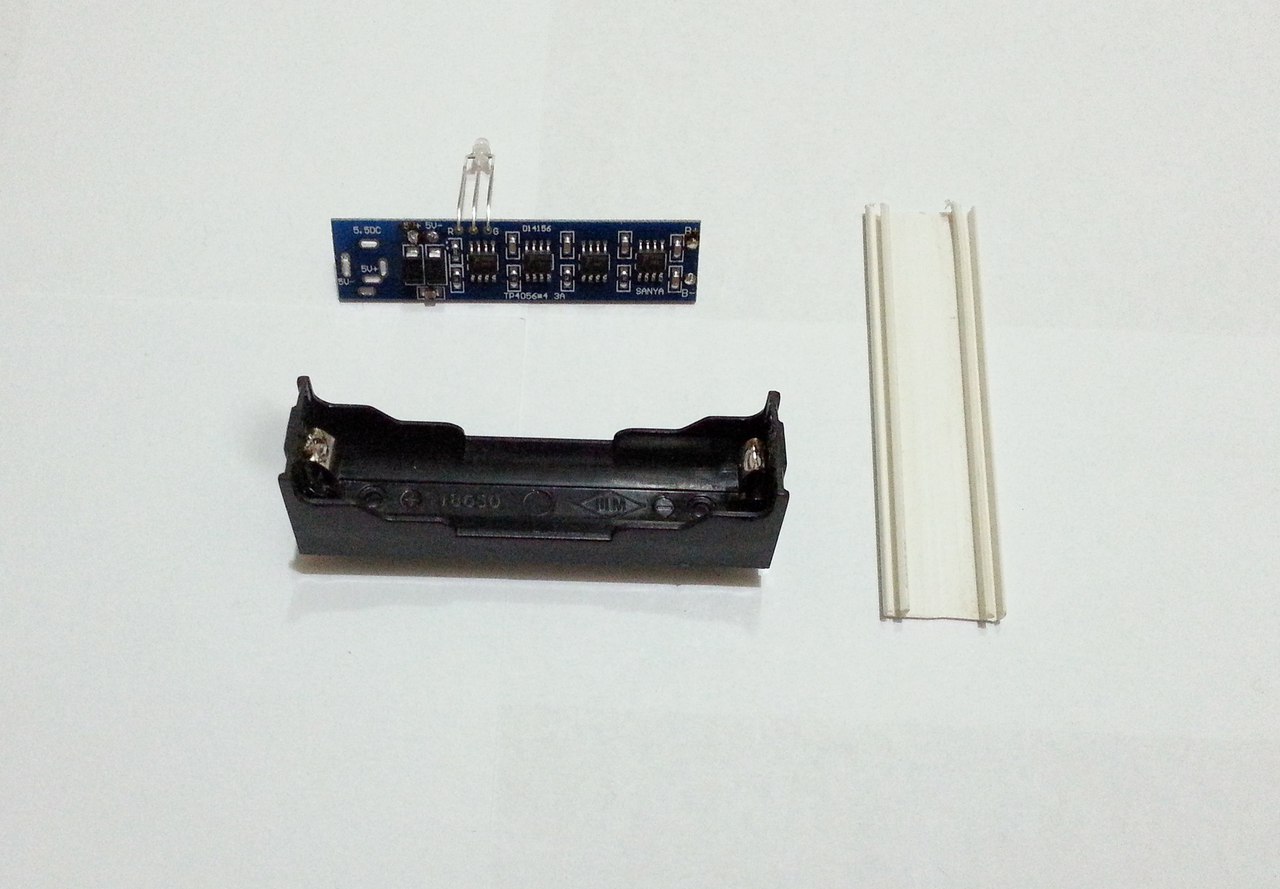

Итак, с компонентами разобрались. Теперь непосредственно сборка:

Поскольку платка будет использоваться в другом устройстве и у меня уже есть хорошие высокотоковые зарядники, то самодельная зарядка мне не нужна, поэтому сборка, как говорится, на коленке (подпаивать разъемы я не буду):

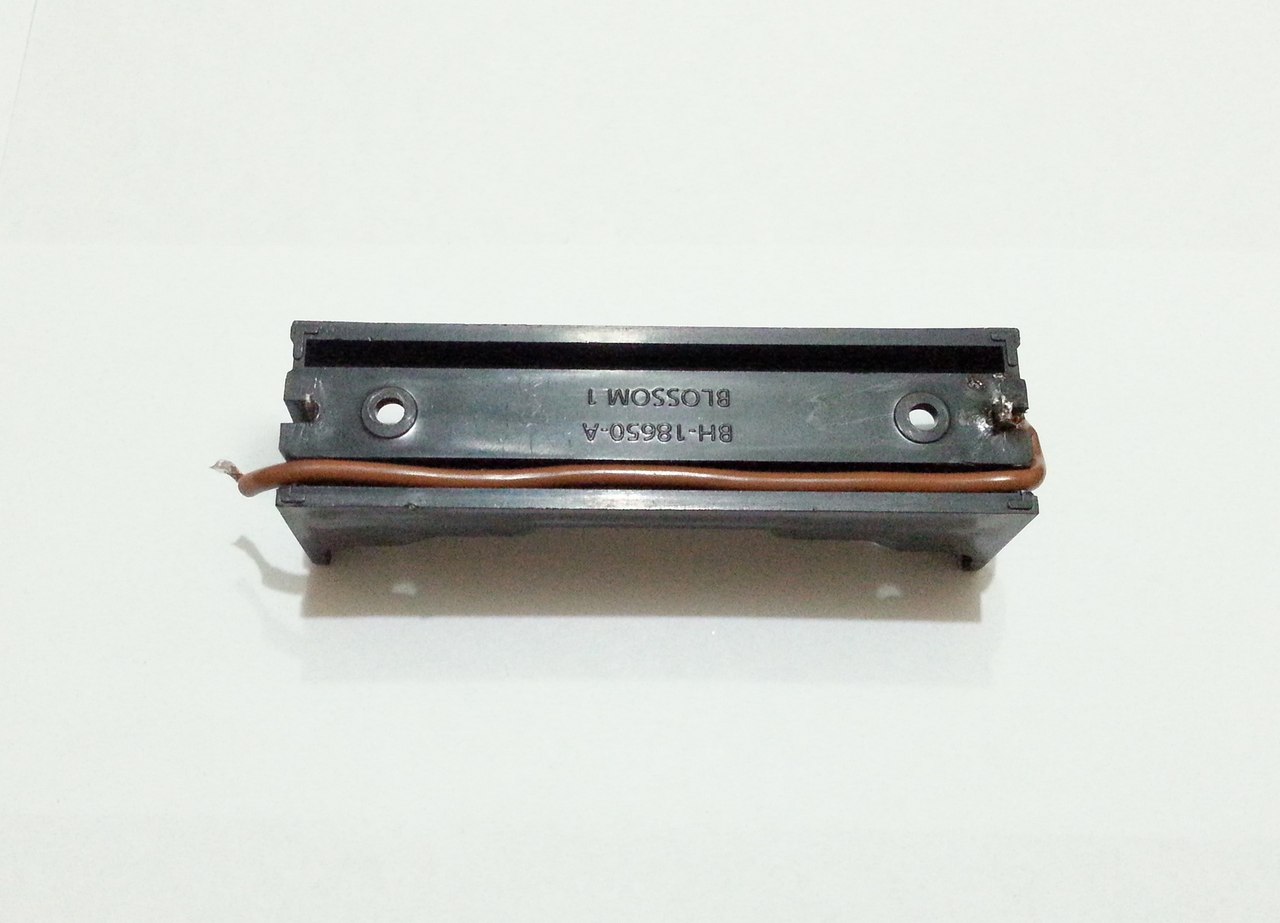

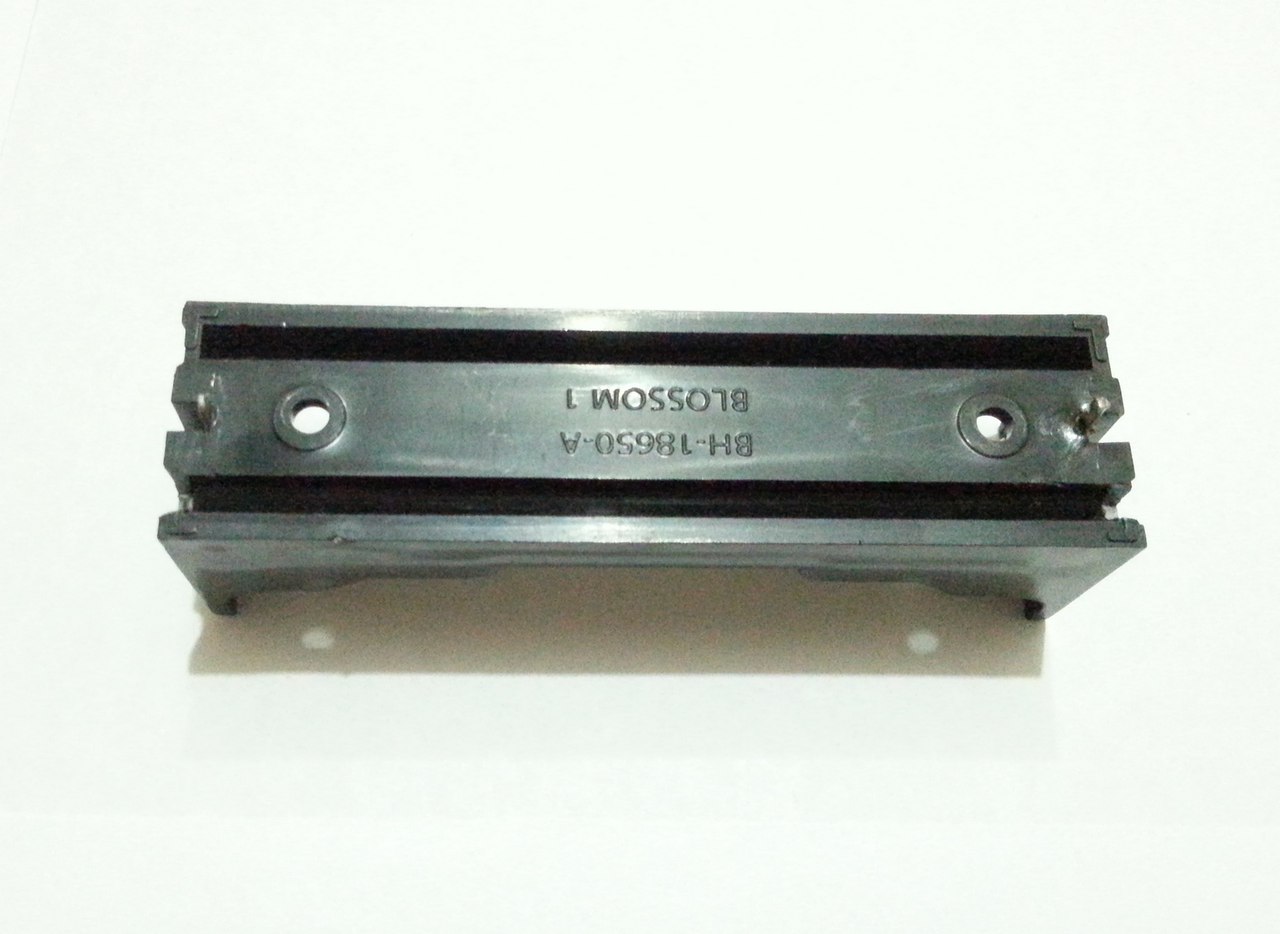

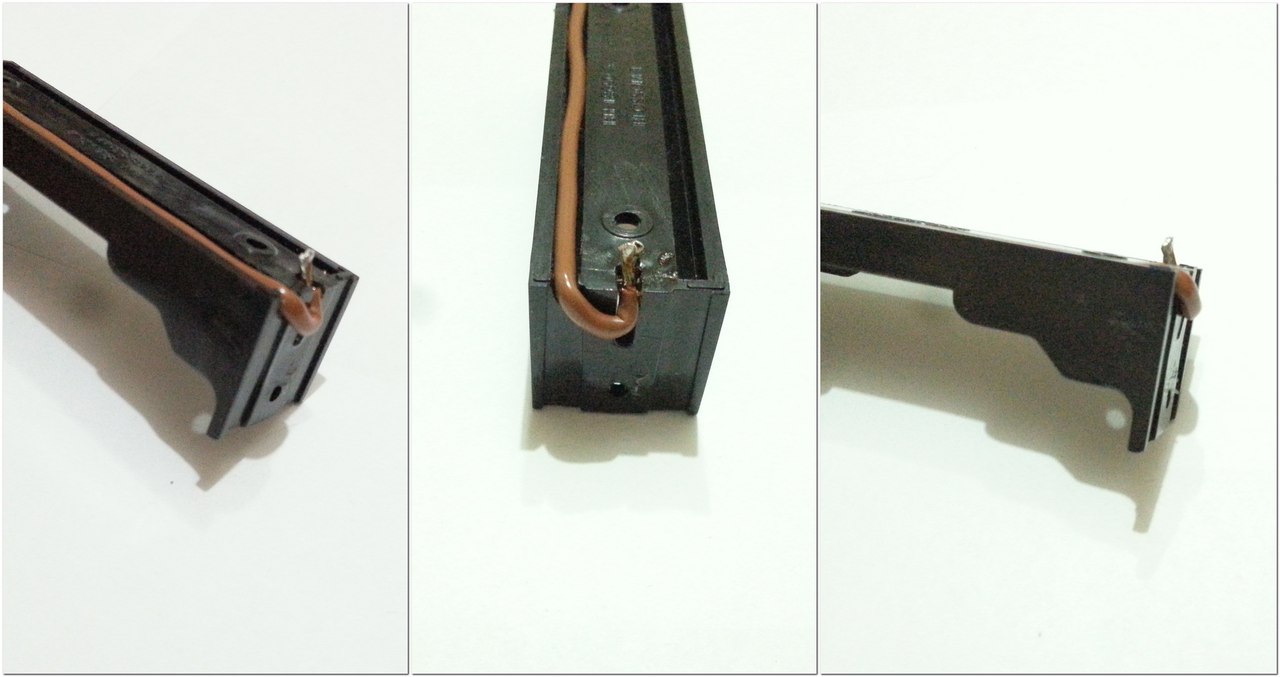

Берем холдер для аккумулятора и вырезаем пластик на торцах для провода (на фото нижний паз):

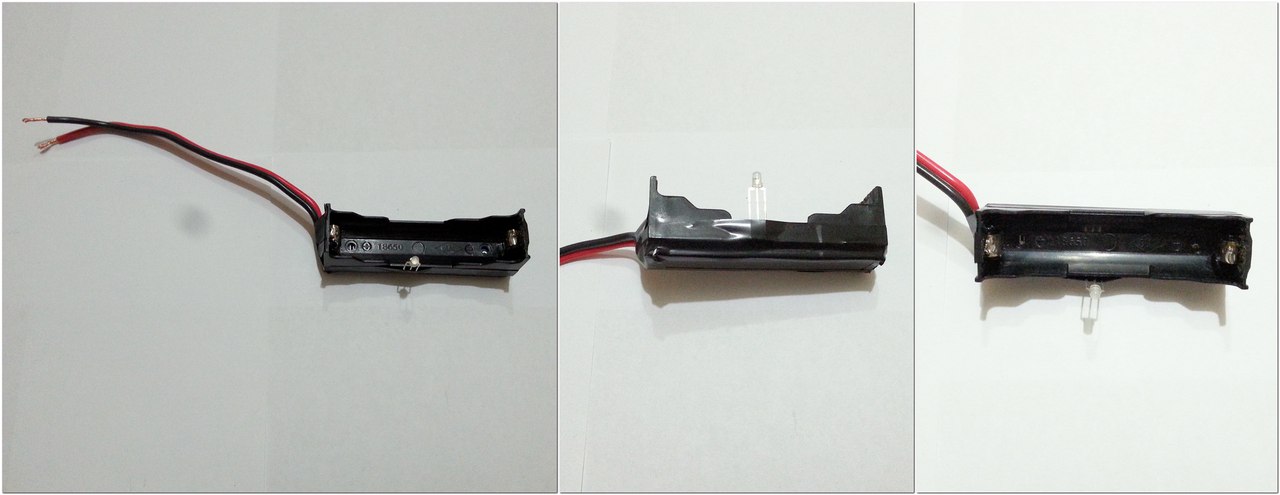

Далее подпаиваемся с правой стороны к плюсовому контакту и укладываем провод в пазу:

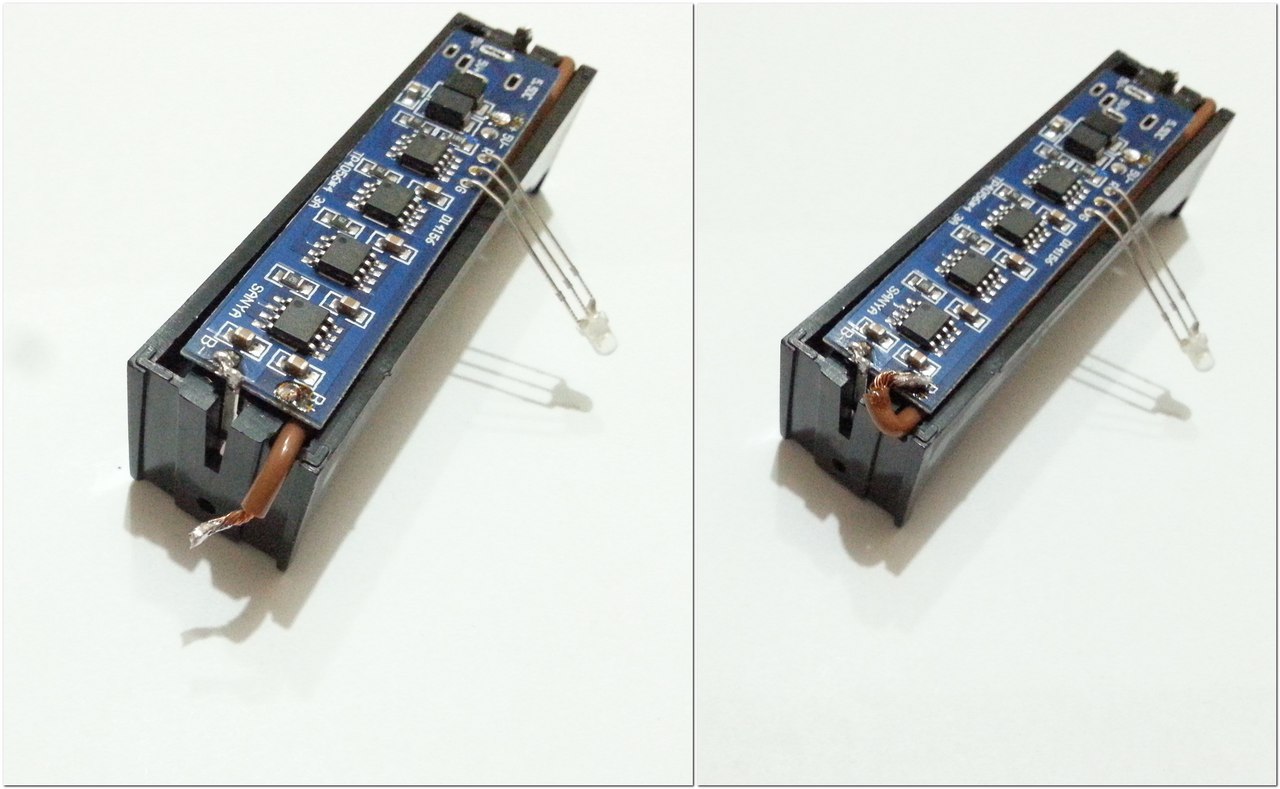

Далее припаиваем минусовой выход платы (В-) к другому, минусовому выводу холдера, а проведенный в пазу провод – к плюсовому выходу платы (В+):

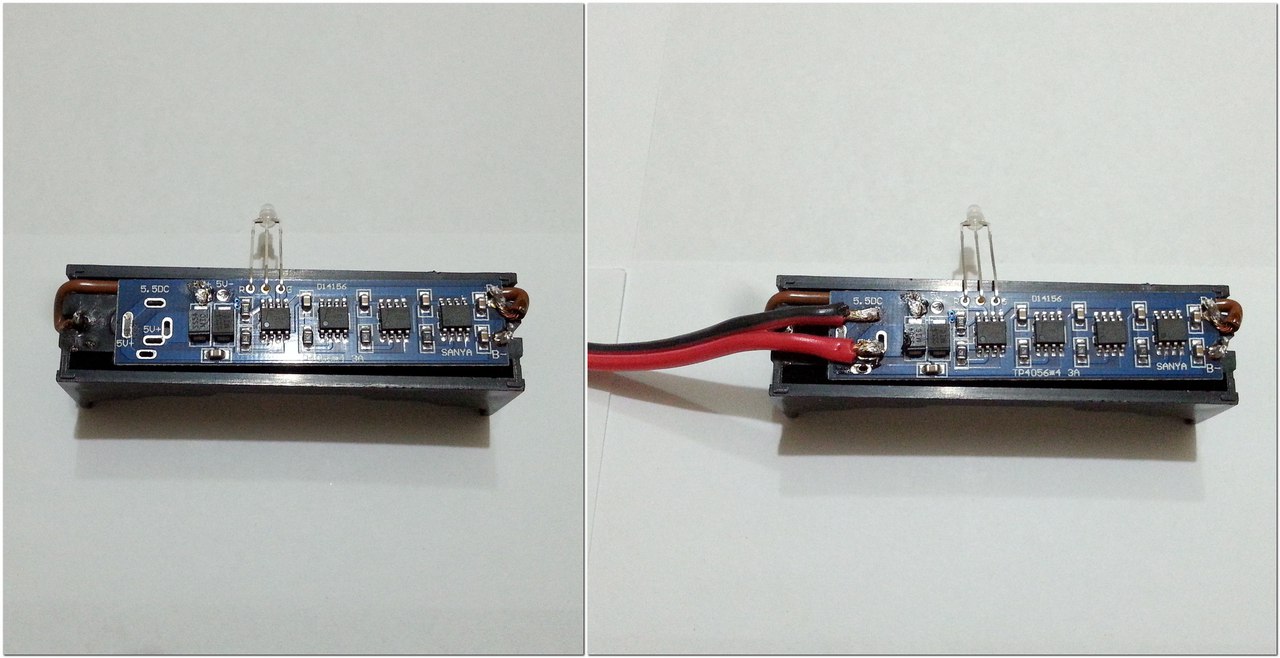

Потом припаиваем питающие провода с разъемами или без них, в зависимости от того, какой вариант вы выбрали. Трехногий светодиод изгибаем по своему усмотрению, но чтобы не коротнуть его выводы – натягиваем на них изоляцию от любого провода:


Закрываем плату пластиковой крышкой от кабель-канала или аналогичным кожухом и заматываем всеми известной изолентой, :-). Получается довольно кустарно, но главное работает:

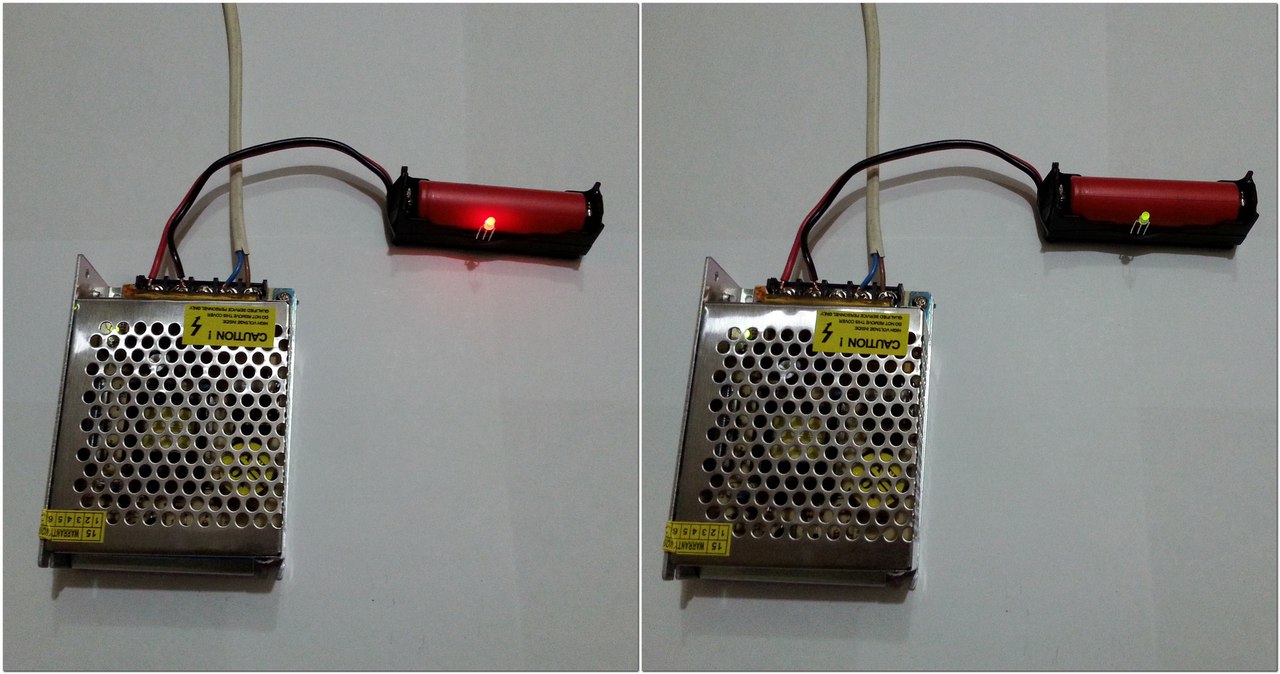

Контрольная проверка, все работает:


Я не стал припаивать разъемы, а подключил напрямую к БП. Я же рекомендую припаять соответствующий разъем, который выдержит длительное протекание тока 3А. На этом у меня все…

Плюсы:

  • Надежная, проверенная годами элементная база;
  • Высокий ток заряда;
  • Возможность увеличения зарядного тока до 4А путем замены токозадающих резисторов;
  • Небольшой размер;
  • Простота монтажа и эксплуатации.

Минусы:

  • Цена великовата;
  • Платка не предназначена для зарядки последовательных сборок (2S, 3S, 4S и более не умеет);
  • Требуется внешнее питание;
  • Боится переполюсовки;
  • Некоторая заторможенность последней фазы заряда (CV).

Вывод: полезная модификация народной платки TP4056* на большой зарядный ток, брать можно!
