Обзор образовательных наборов по электронике для детей (7+)

в 12:07, , рубрики: diy или сделай сам, Амперка, Блог компании MakeItLab, киберфизика, образовательная электроника, Электроника для начинающих, метки:

Обзор образовательных наборов по электронике для детей (7+) - 1

Интересный и доступный образовательный набор по электронике для детей — это, наверное, мечта любого родителя, кто хочет увлечь ребёнка чем-то «реальным».

Направление популяризации технического творчества среди детей — было в числе интересов нашего хакспейса, и с момента образования (3 года назад) мы следили за ситуацией в этой сфере — и за это время на российском рынке появилось несколько интересных образовательных наборов для детей.

Мы взяли для обзора наборы на базе макетных плат, что обеспечивает быстрый старт — позволяет получить работающую схему без необходимости пайки, разработчики наборов — российские компании, и целевой возраст от 7 лет.

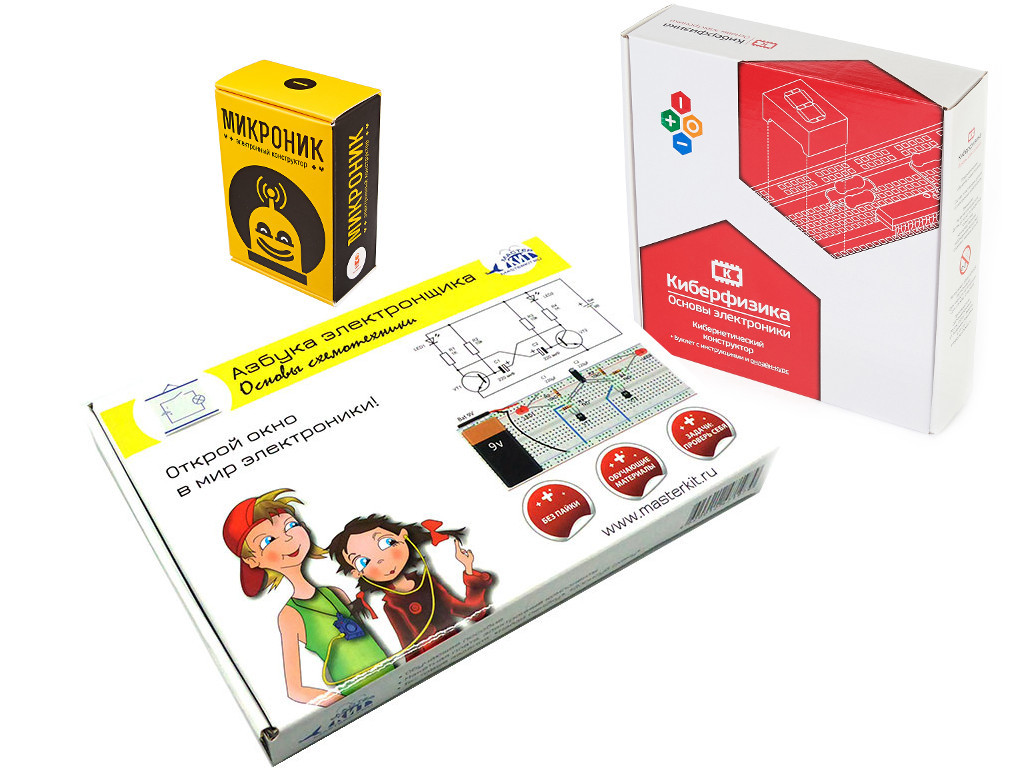

Обзор будет включать три набора, от компаний Амперка, Киберфизика и Мастер-Кит:

  • Детский электронный конструктор Амперка Микроник
  • Киберфизика. Основы электроники. Начало
  • Конструктор Мастер-Кит NR03, Азбука электронщика — Основы cхемотехники

Эти наборы мы предоставили участнику хакспейса, и он с братом (7 лет) — сделали TestDrive всех наборов, и про это рассказ от первого лица:

Всем привет! Меня зовут Антон и я хочу рассказать о том, как от доброго коллеги мне и брату для обзора достались три набора для обучения электронике и схемотехнике.

Немного обо мне: 25 лет, диплом ИТ инженера. Познания в электронике заканчиваются университетским курсом. Иногда держу в руках паяльник (в основном, чтобы спаять провода), знаю, для чего нужен тот или иной элемент, если вспомню или найду формулу – могу что-то посчитать для схемы.

Брат, 7 лет от роду, учится в первом классе. Любит играть конструкторами, но не любит собирать сам. Интересуется компьютерами, телефонами, планшетами и прочими современными штуками.

Набор Микроник

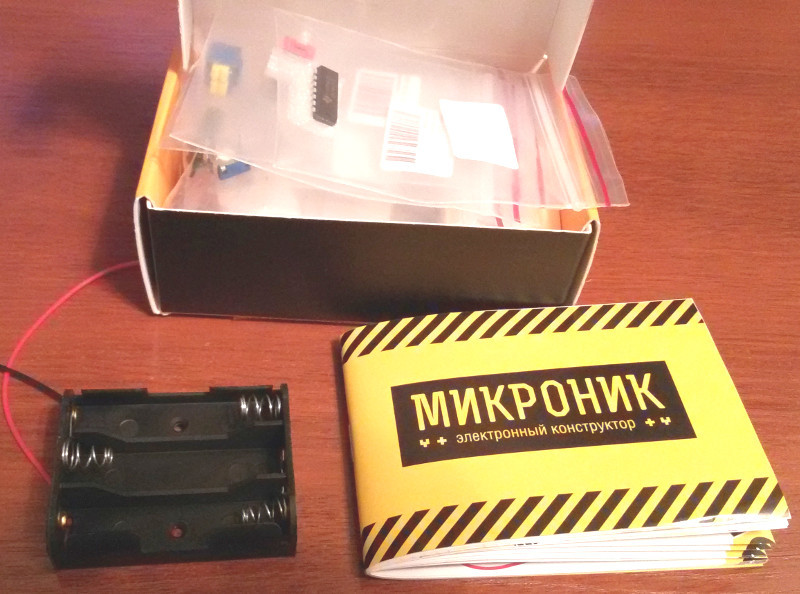

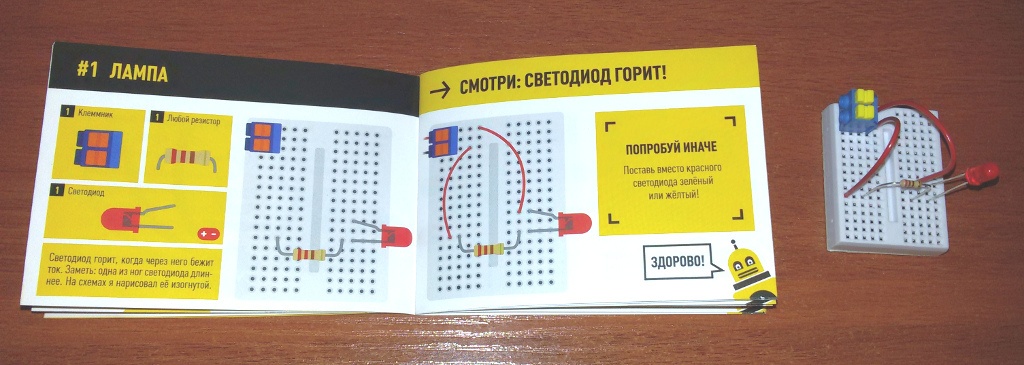

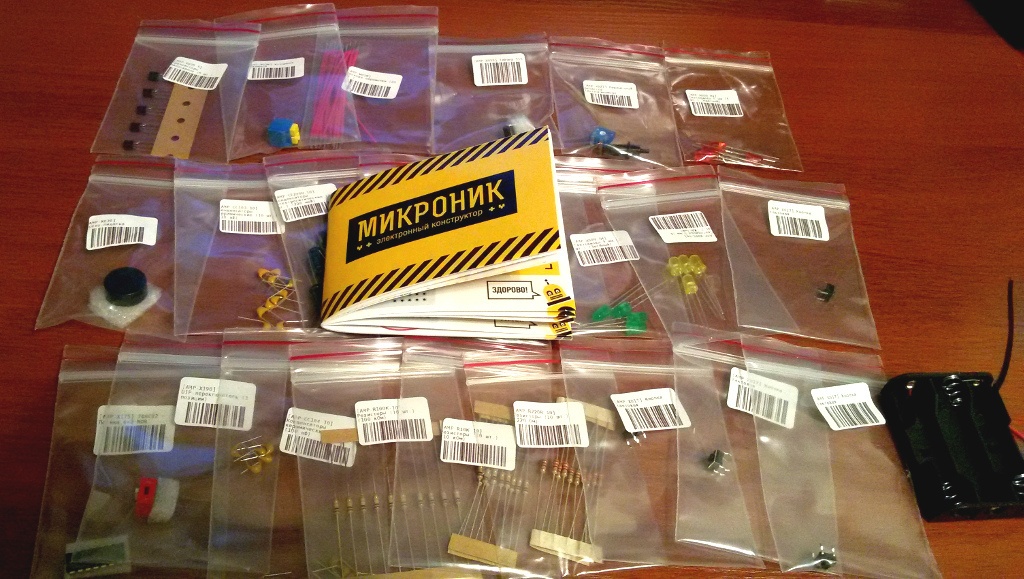

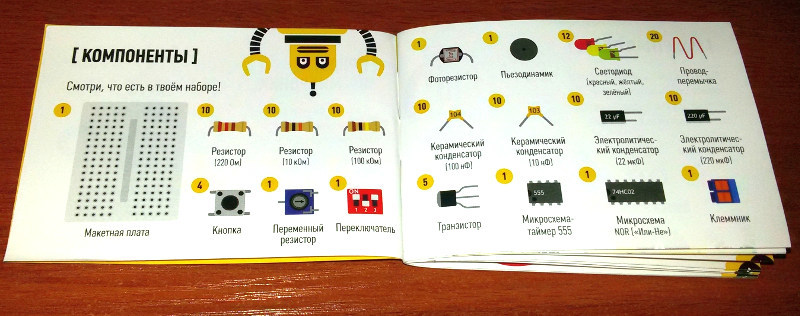

Итак, первый набор, который я рассмотрел, был Микроник. Так получилось, что собирать его я начал в одиночку. Встретила опрятная с виду коробочка, внутри которой лежали аккуратно разложенные по пакетикам элементы и брошюра со схемами. До этого читал обзоры наборов от Амперки (и даже работал с одним таким) и поэтому исполнение мне показалось очень похожим. И не зря, это действительно оказался набор от Амперки. Брошюра очень красочная, все нарисовано с душой, достаточно понятно, хотя я был бы не против принципиальных схем и чутка теории.

Обзор образовательных наборов по электронике для детей (7+) - 2

Обзор образовательных наборов по электронике для детей (7+) - 3

Разложив все пакетики на столе и открыв брошюру, начал собирать схемы. Огорчило отсутствие батареек в комплекте, т.к. дома не всегда удастся найти три пальчиковых батарейки. Клеммник тоже оказался весьма капризным – провода пришлось дополнительно зачищать, но все равно оказалось сложно их крепить внутри клеммника. Доставать клеммник из макетной платы было не очень удобно, поэтому каждый раз мучался с отключением одного из проводов питания.

Обзор образовательных наборов по электронике для детей (7+) - 4

Обзор образовательных наборов по электронике для детей (7+) - 5

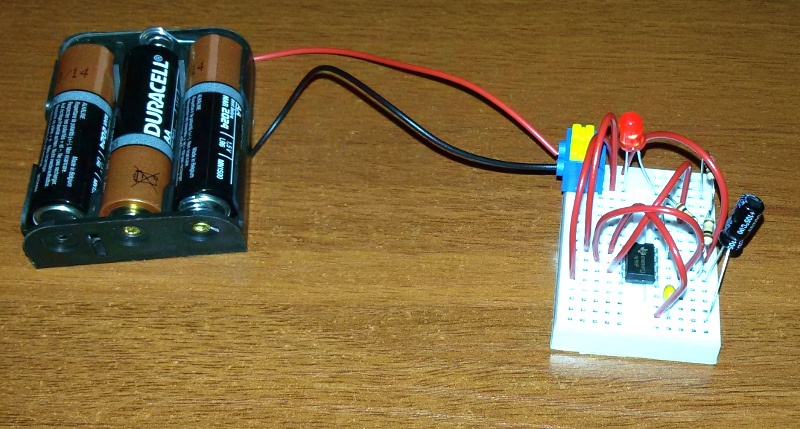

Сама макетная плата оказалась маленькая, а перемычки большими. Со сборкой первых схем проблем не возникло, хотя периодически приходилось поправлять и переставлять элементы, т.к. не было контакта с макетной платой. Дойдя до схемы с таймером 555 столкнулся с неожиданными трудностями. Собранная схема не работала. Примерно 20 минут потратил на внимательное изучение схемы, два раза с нуля пересобирал ее. И, наконец, после очередного раза, когда пошевелил все элементы – схема стала работать как надо.

Обзор образовательных наборов по электронике для детей (7+) - 6

Еще одна неприятная особенность, которая возникла при сборке набора обратно – складывать все пакетики оказалось неудобно. Места мало, крышка коробки с трудом закрылась.

Обзор образовательных наборов по электронике для детей (7+) - 7

В целом впечатления остались положительные – если судить по ценникам, то набор самый недорогой, и в целом вполне оправдывает свою цену – все разложено по пакетикам, все подписано, брошюра понятная и красочная, но макетная плата мне показалась маловата и ощущение, что элементы в макетке плохо держатся, т.к. иногда приходилось их поправлять, чтобы появился контакт.

Список проектов набора Микроник

Лампа
Разноцветные огни
Бочонок с электричеством
Телеграф
Диммер
Светофор
Глупый светильник
Волшебные пальцы
Кодовый замок
Маяк
Умный светильник
Стробоскоп
Железнодорожный эксперимент
Клаксон
Терменвокс
Сигнализация
Почти рояль
Таймер
Выключатель для коридора
Охота на утку

Набор “Киберфизика”

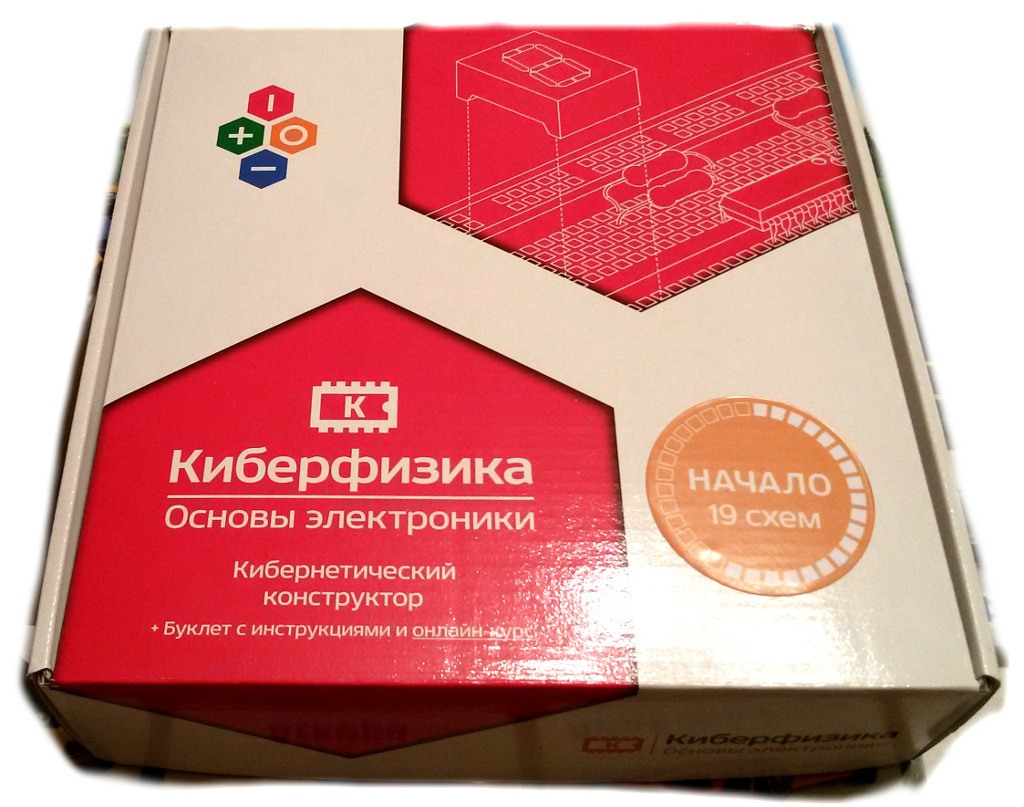

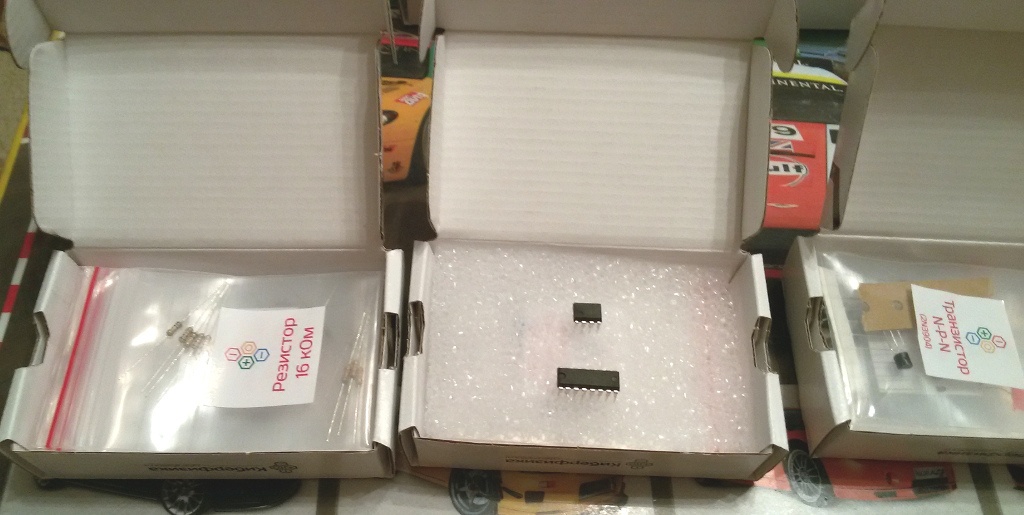

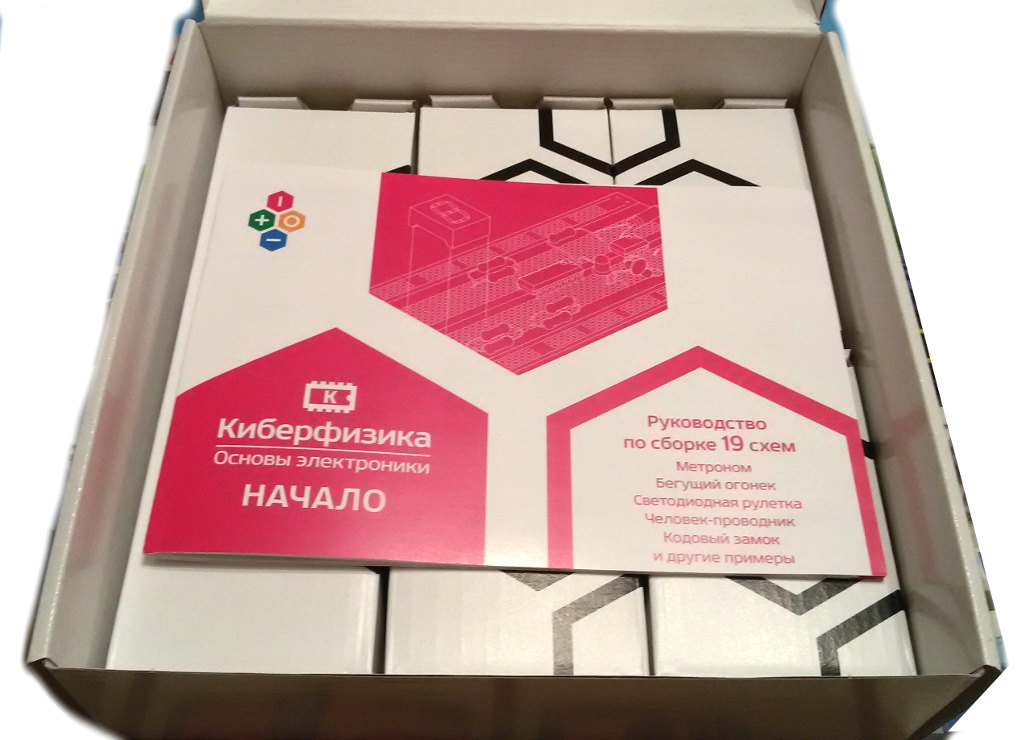

На второй день к работе с набором подключился брат. Нас встретила большая красочная коробка с кучей коробочек поменьше внутри. Пока малой разглядывал брошюру, я прошелся по коробочкам – все аккуратно разложено, все подписано, все в отдельных пакетиках. Обратил внимание, что элементы разложены по коробочкам тоже неспроста: отдельно резисторы, отдельно полупроводники, отдельно конденсаторы и так далее.

Обзор образовательных наборов по электронике для детей (7+) - 8

Обзор образовательных наборов по электронике для детей (7+) - 9

Обзор образовательных наборов по электронике для детей (7+) - 10

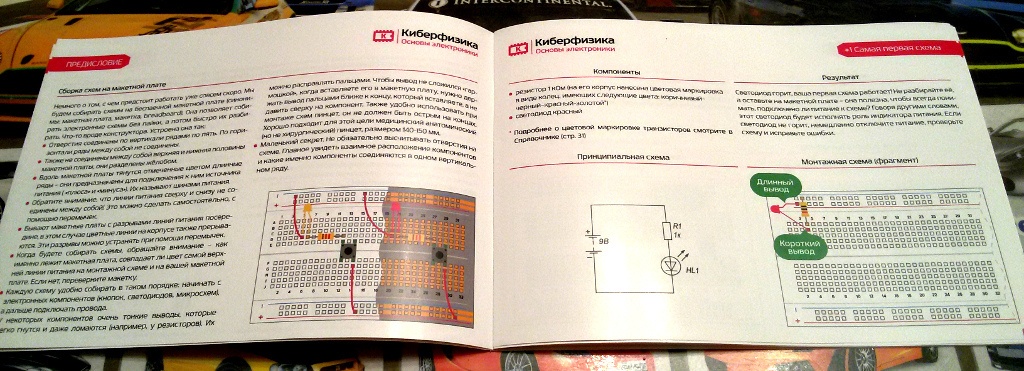

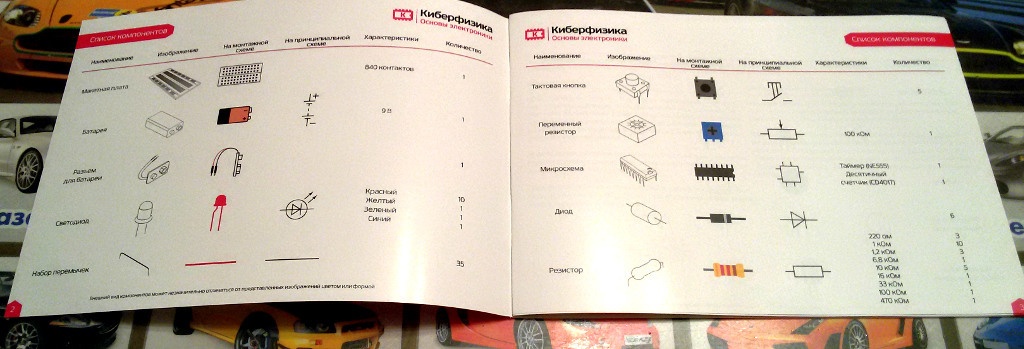

Брошюрка оказалась достаточно информативной, тут присутствует перечень элементов, необходимых для сборки каждый схемы, принципиальная схема и схема для сборки на макетной плате. Брат быстро сообразил, что надо посмотреть, какие элементы нужны для схемы, и достать из соответствующего пакетика необходимые элементы.

Обзор образовательных наборов по электронике для детей (7+) - 11

Обзор образовательных наборов по электронике для детей (7+) - 12

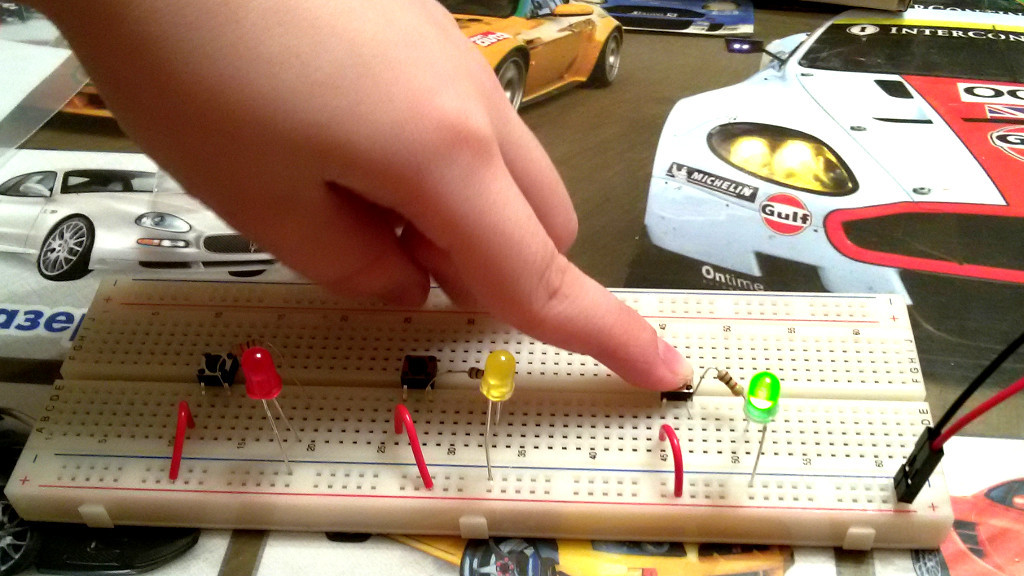

Порадовал размер макетной платы – много места для творчества. Я собрал первую схему с одним светодиодом, потом брат по аналогии добавил другие светодиоды. С небольшой моей помощью собрали другие схемы.

Обзор образовательных наборов по электронике для детей (7+) - 13

На следующий день брат уже сам спокойно собирал разные схемки, разве что иногда просил помочь, когда промахивался с выводами элементов. За первый день собрали половину схем, и я задумался, что надо бы поискать в Интернете еще простеньких схем, на будущее

От набора остались исключительно положительные впечатления – все сделано на высоком уровне, понятно даже ребенку. Из недостатков могу выделить разве что относительно высокую цену (по сравнению с Микроник), но если посмотреть цены на элементы по отдельности и цену на соответствующие учебные материалы, то вопрос отпадает – цена становится вполне адекватной.

Список проектов набора Киберфизика Основы электроники

Самая первая схема. Индикатор питания.
Световая азбука Морзе.
Кнопочный светофор.
Мягкий приглушенный свет. Диммер, или светорегулятор. Потенциометр.
Бестолковый светильник. Фоторезистор.
Копилка для электрического заряда. Конденсатор.
Человек-проводник. Биполярный транзистор.
Охранная сигнализация на одном транзисторе.
Строптивый огонёк. RC-цепочка.
Автоматический ночник.
Симметричный мультивибратор на двух транзисторах
Знакомство с самой популярной микросхемой — таймером 555. Сборка макета светофора на ж/д переезде.
Световой терменвокс. Активный зуммер.
Метроном на микросхеме NE555.
Толкай огонёк. Микросхема — кольцевой счетчик CD4017.
Бег на месте. Автомат «Бегущий огонёк».
Полицейская мигалка. Синий и красный светодиоды поочередно быстро вспыхивают по три раза, как настоящая мигалка на полицейском автомобиле.
Светодиодная рулетка. Почти как в казино.
Модель кодового замка.

Набор Мастеркит

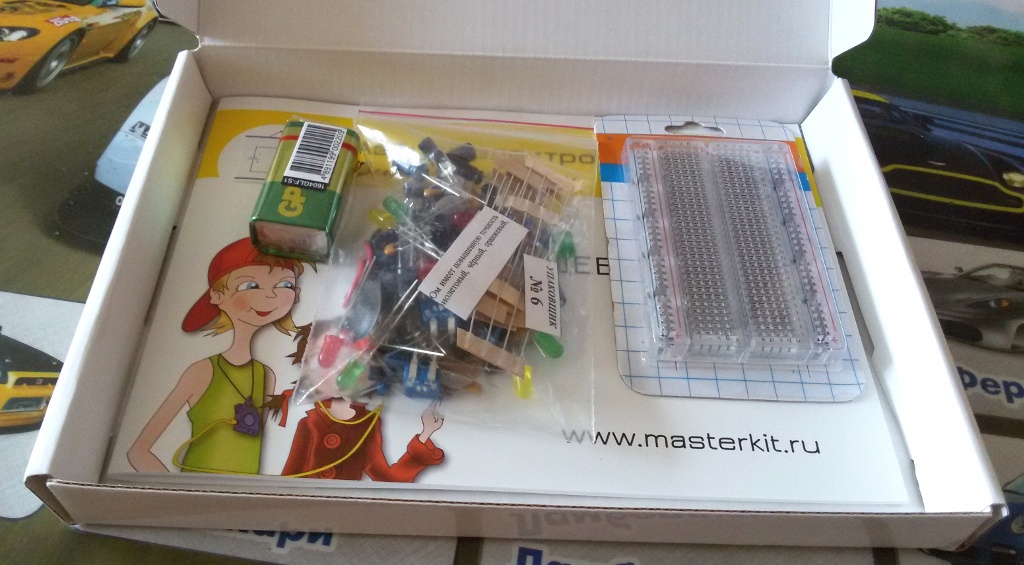

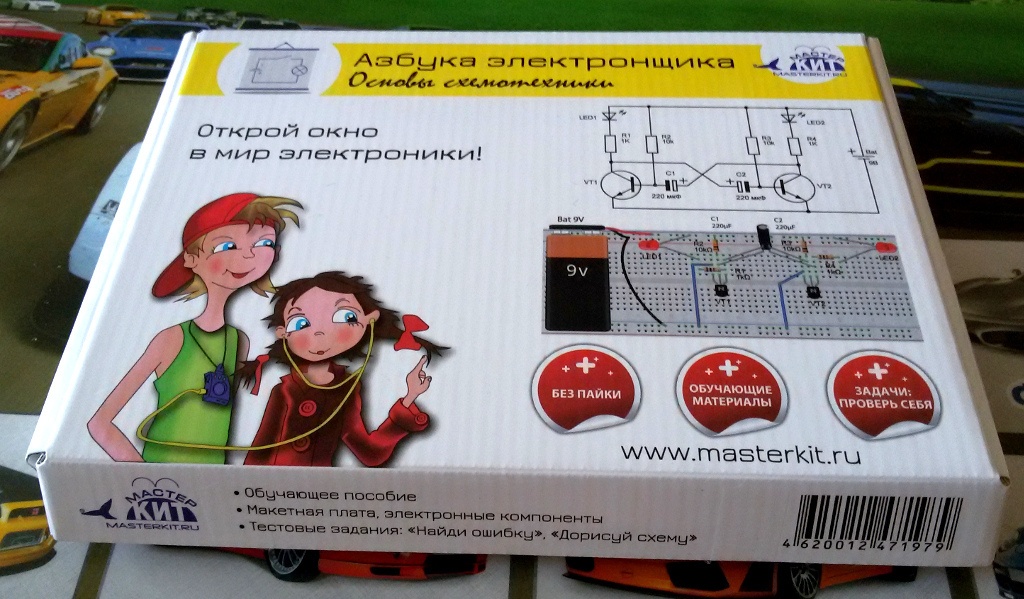

На третий день решили посмотреть, что же за набор из себя представляем Мастеркит. Это также достаточно большая коробка с оформлением в духе школьных учебников. Внутри оказалось брошюра, макетная плата, батарейка и… один пакетик с россыпью элементов.

Обзор образовательных наборов по электронике для детей (7+) - 14

Обзор образовательных наборов по электронике для детей (7+) - 15

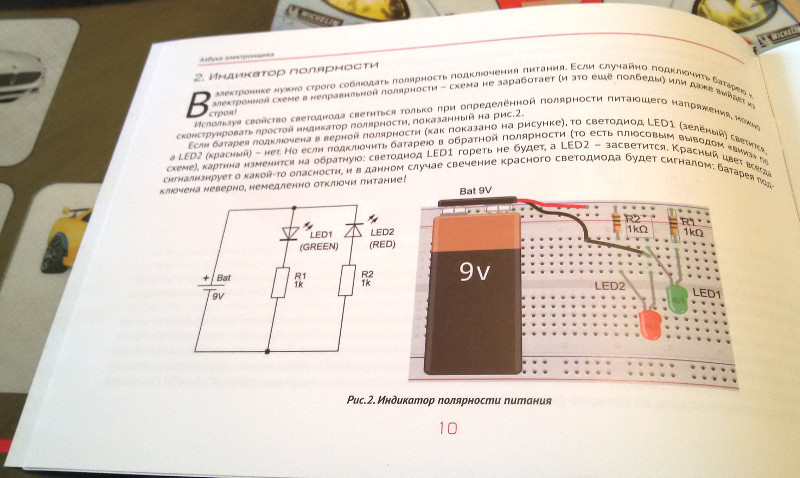

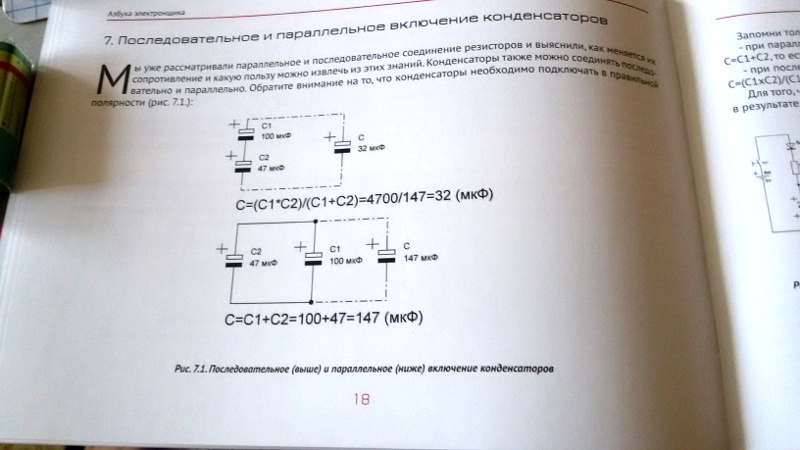

Лично мне понравилось наличие теоретической части в брошюре. Тут и формулы расчета сопротивления, и формулы расчета емкости конденсаторов и изложение теории лично мне показалось более понятным и приятным.

Обзор образовательных наборов по электронике для детей (7+) - 16

Обзор образовательных наборов по электронике для детей (7+) - 17

Очень не порадовала колодка для подключения батарейки – после набора Киберфизики подключать провода оказалось очень неудобно – они то и дело норовили загнуться и не попасть внутрь макетки. В саму макетную плату, по ощущениям, элементы вставлялись лучше, но прозрачный пластик оказался не очень практичен в сравнении с белым – сложно разглядеть, куда подключен элемент. Также странным показалось подключение батарейки к макетной плате на схемах – плюсовой контакт подключаем к минусовой шине. Брату также пришлось объяснять, что обозначение шин «+» и «-» лишь для удобства.

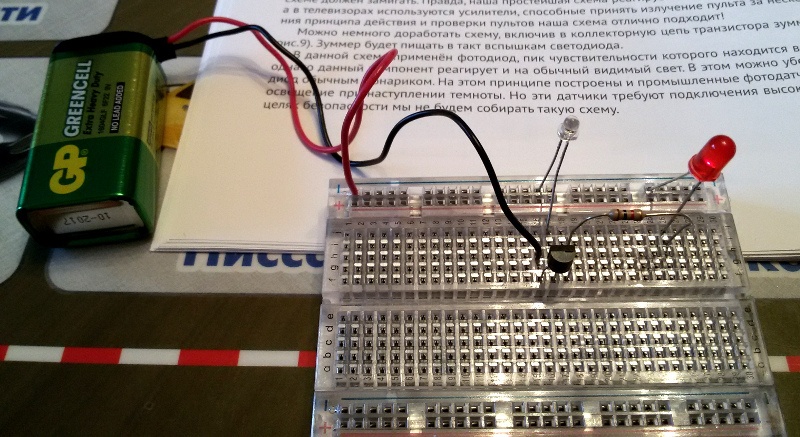

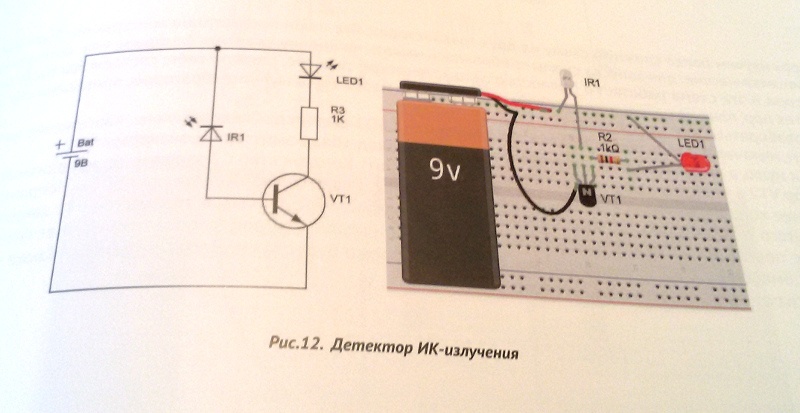

Описываемые в брошюре схемы в основном идентичные, разве что сюда добавлен инфракрасный датчик, что добавило интереса.

Обзор образовательных наборов по электронике для детей (7+) - 18

Обзор образовательных наборов по электронике для детей (7+) - 19

В наборе мне понравилась брошюра с теоретической частью и языком изложения, но все достоинства перекрыли следующие недостатки:

— упаковка всех элементов в один пакетик
— немного странные схемы подключения питания
— плохая колодка для подключения батарейки к макетной плате

Выводы

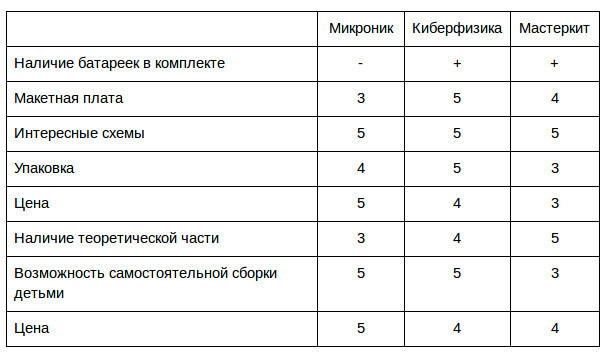

Поскольку целью было сравнить три набора, то удобнее представить их в таблице:

Обзор образовательных наборов по электронике для детей (7+) - 20

Итого, я бы предпочел для начала занятий электроникой и схемотехникой набор Киберфизика, т.к. в нем есть все необходимое для начала и есть потенциал для дальнейшего изучения схем самостоятельно. Но и другие наборы так же могут заинтересовать электроникой.
