Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом

в 9:38, , рубрики: diy или сделай сам, diyaudio, Lehmann, Lehmannaudio, lemclone, linear, звук, торел

Началось все с того, что как то на прослушке своих ушей Beyerdynamic DT880 600ohm(!) я воткнул их в какой-то породистый ламповый усилок и понял, что жить со своим старичком (тоже ламповым) я уже не смогу.

Спойлер, вот он готовый клон немца за 79 тысяч рублей:

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 1

Кстати, старый усилок так же самопаянный (полностью) из DIY набора двух интересных парней — один голландец (видимо, конструктор), а второй американец (видимо, продажник) — GARAGE 1217 — Project Horizon вот он:

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 2

Кстати в далеком 2013 был куплен за баснословные для DIY (на лампе 6Н23П) — 250$!

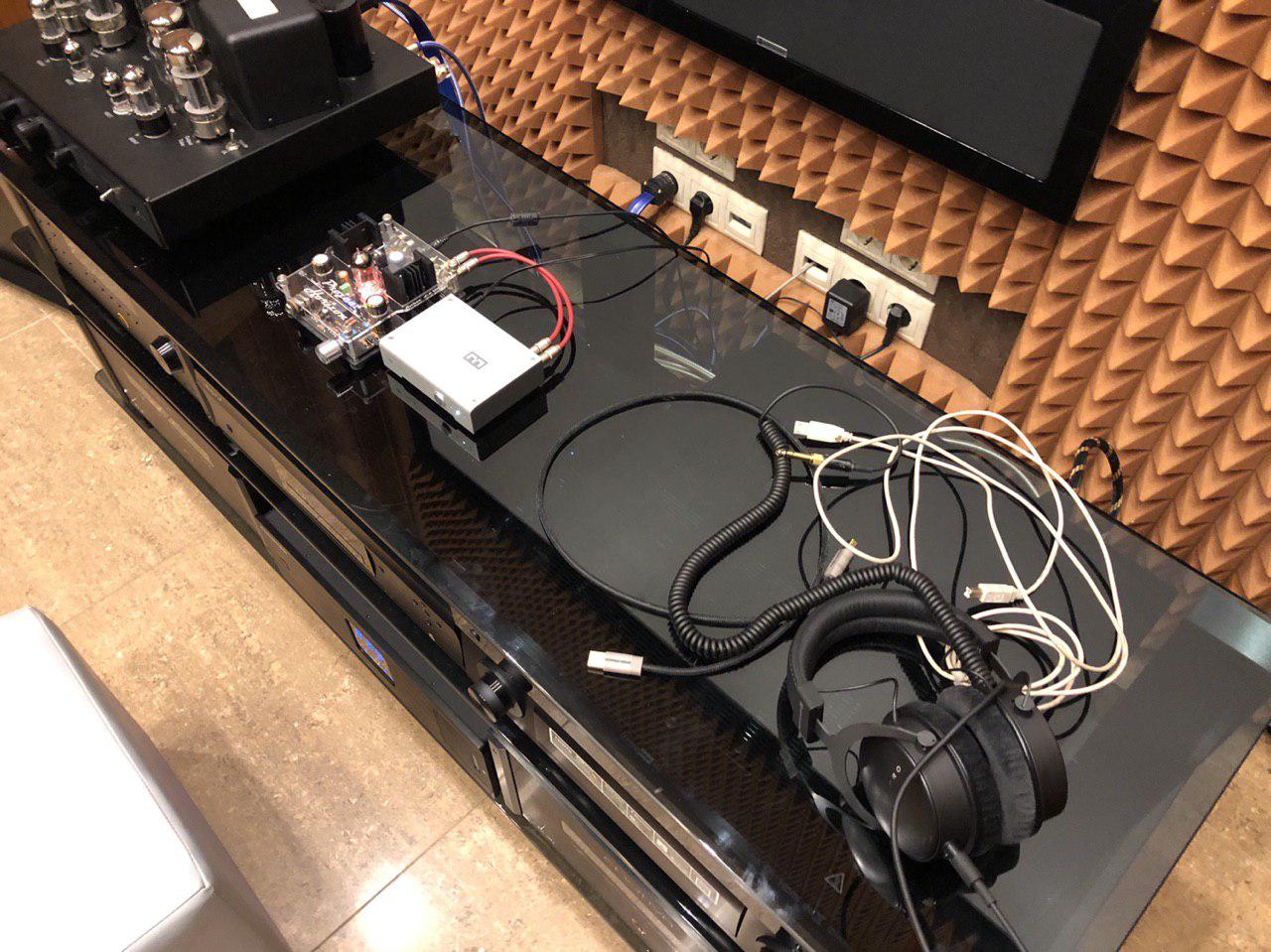

А вот тот монстр который подтолкнул меня на мысль, что нужно что-то менять в жизни Home Audio (слева вверху):

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 3

В общем, наушники сразу были проданы и взамен куплены на аукционе DT1770, но это другая история...

Поиски в сети, перекапывание форумов типа diyaudio.com, head-fi.org и тот же ХАБР, привели меня к LEHMANN LINEAR а точнее к его клонированной копии. Оригинал между прочим никак не меньше 60-70 тысяч рублей на Яндекс маркете(за что?).

Анализ показал что на али есть несколько контор которые поставили на поток тему с копированием породистых и зарекомендовавших себя изделий старого света. Вариантов масса от полного DIY с отдельной PCB, компонентами и корпусами до собранного усилка.

На Али всего 3-4 производителя этих клонов типа SENGTERBELLE, HI IC, остальное по картинкам сильно напоминает перепродажу первых. Решил остановиться на производителе ZERO ZONE, так как эти ребята предлагают так называемую Hi version — якобы из хороших комплектующих типа VISHAY, ON и тд. Плюс они продают уже распаянную плату и бесплатная доставка. Важно отметить, что я сразу копал в сторону заказа по отдельности чтобы избавиться в доставке от трансформатора, который можно купить в России отличного качества. А трансформатор из Китая — это сразу попадание на стоимость доставки в районе 2-3 тысяч из-за веса в кило с лишним, да и заявленные характеристики из разряда "но это не точно"…
Плюс о ZERO ZONE были неплохие отзывы по другим продуктам.

Итак были заказаны:

  1. Сама распаянная плата LEM-COPY — 4500р. бесплатная доставка,
  2. Корпус, благо с корпусом китайцы уже положили терминал подключения 220В, необходимые лопатки для подсоединения транса и силиконовые ножки — 2500р. бесплатная доставка,
  3. Терминалы линейных входов/выходов 4шт — 200р. за все бесплатная доставка,
  4. Трансформатор ТОРЕЛ в ЧипДип — 1100р бесплатная доставка.
  5. Кабеля, припой, инструмент — бесценно.

Сама плата:

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 4

И коробка из под нее, упаковали в 4-5 слоев пупырки!

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 5

Начитался китайской прессы пока распаковывал корпус

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 6

Поехали.

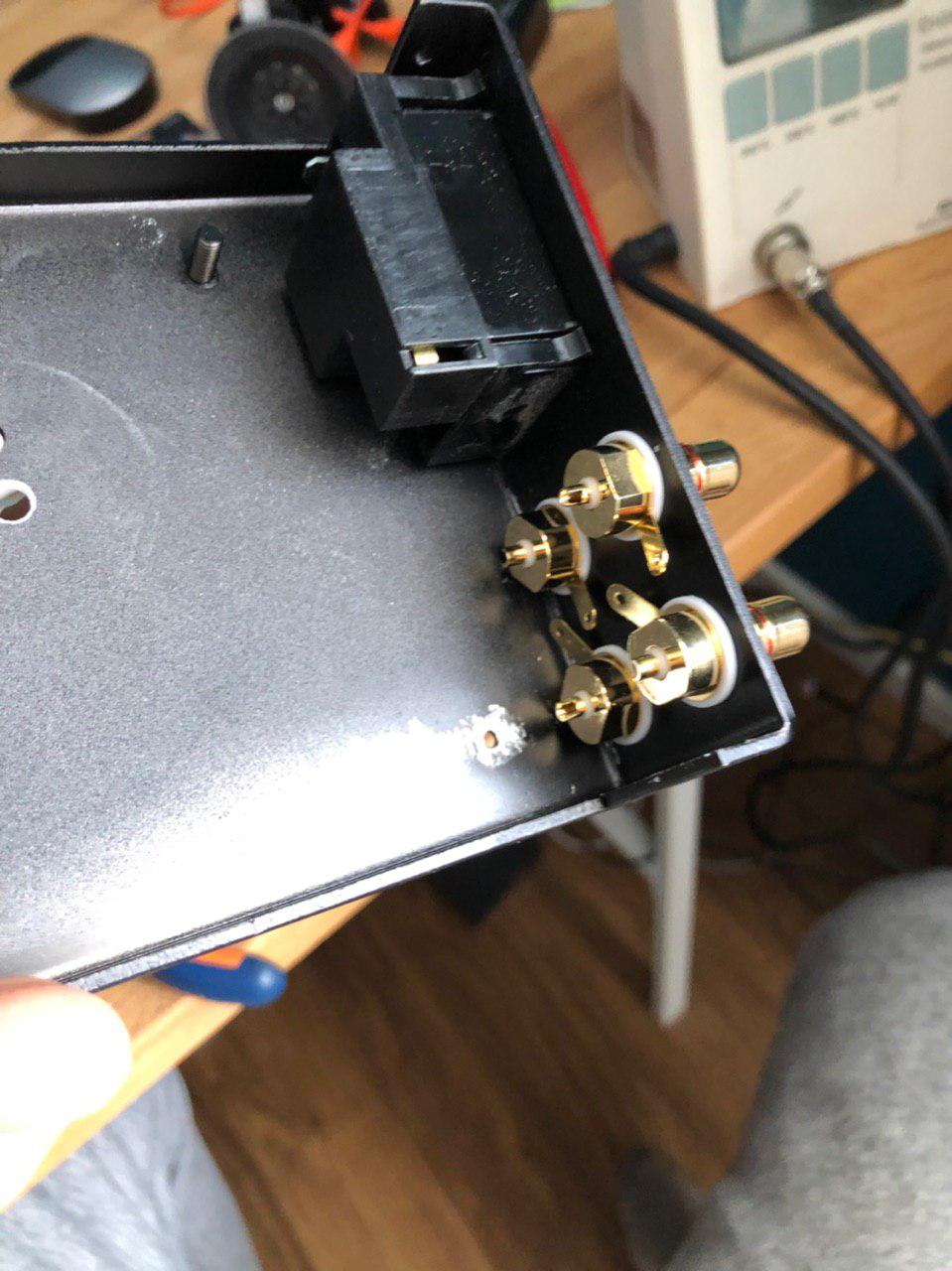

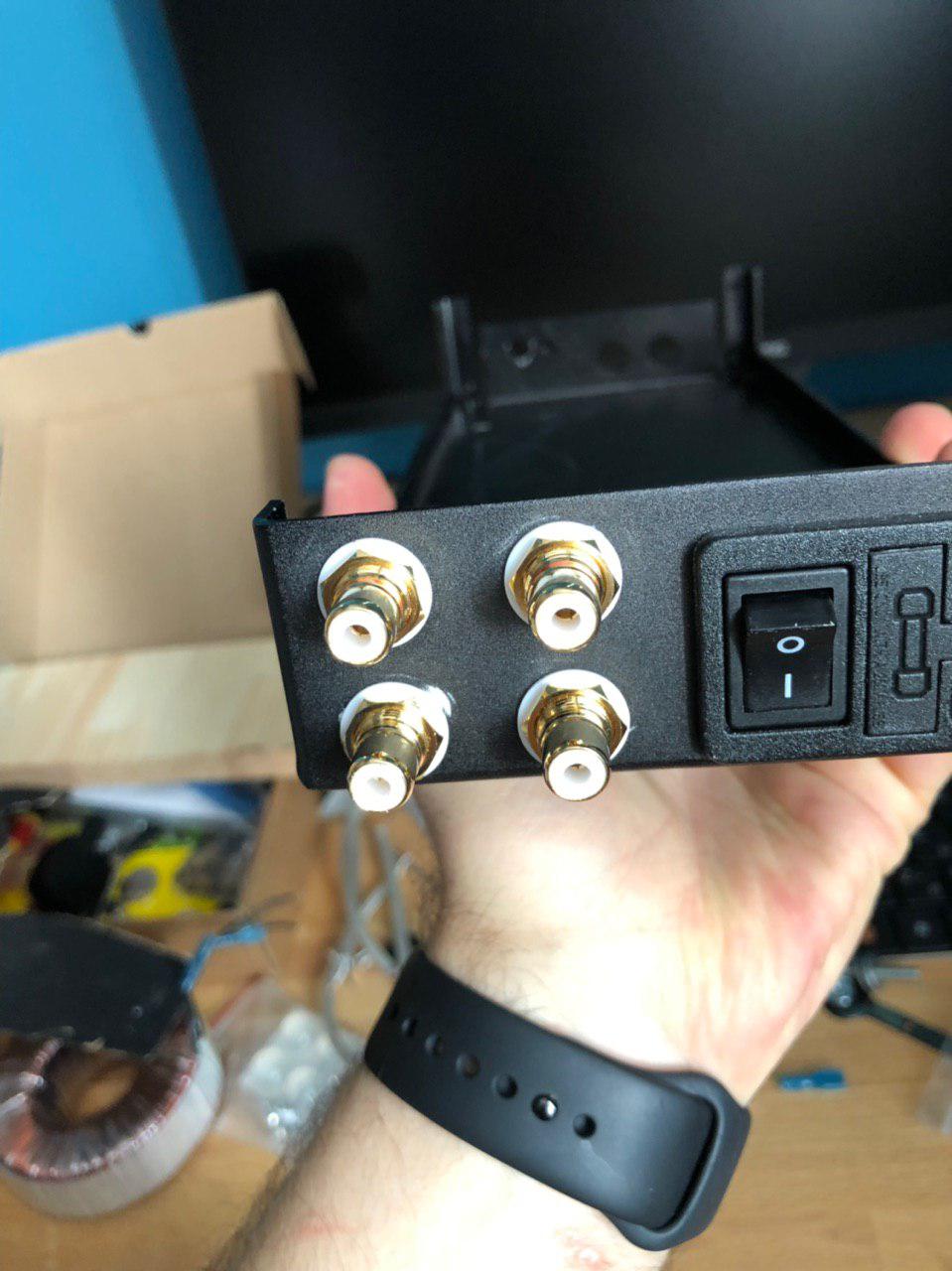

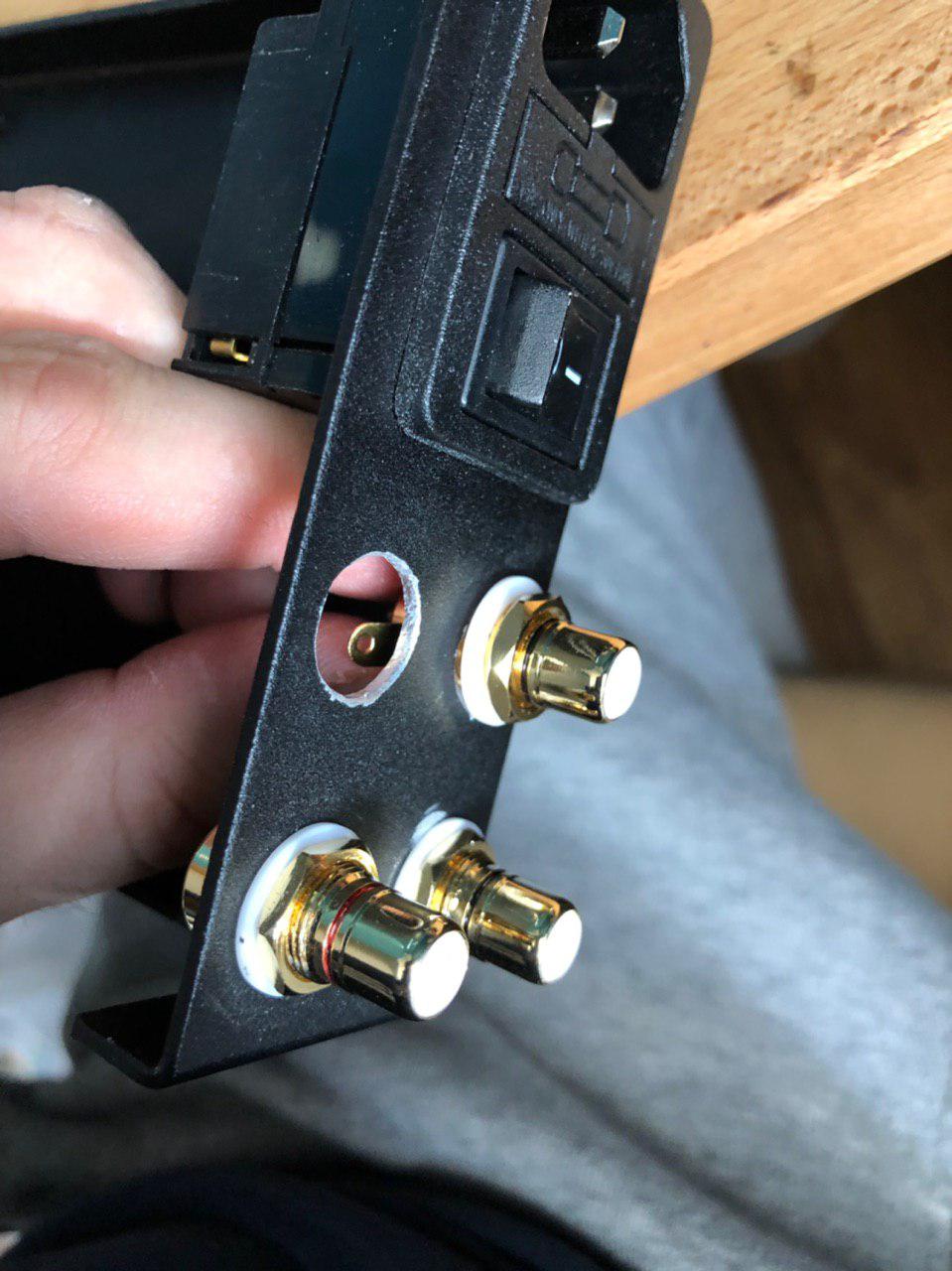

Сначала не подошли посадочные размеры терминалов, расширял дрелью и дремелем на 1мм по радиусу.

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 7

Готово:

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 8

Чуток задел изнутри сверлом при расширении

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 9

Второй косяк, о чем предупреждали на форумах при заказе у разных поставщиков: не подошли монтажные отверстия, пришлось рассверлить

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 10

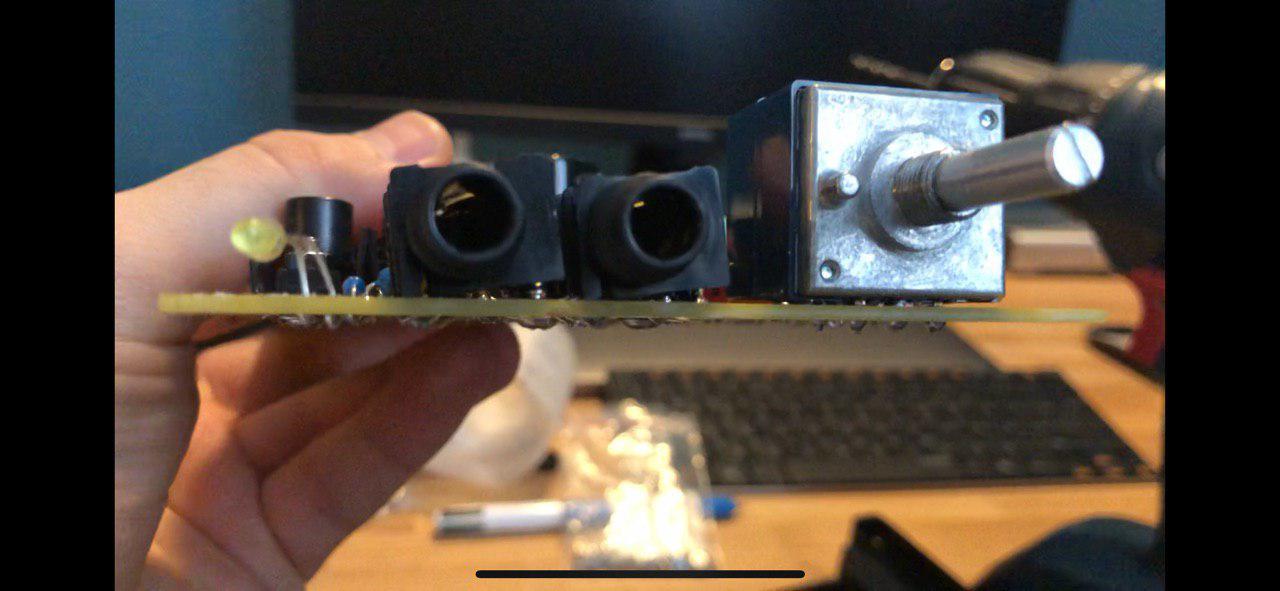

Потом объявилась проблема с мордой — дырки под TRS терминалы для наушников на алюминиевой морде не совпадали с платой, причем на 1-2мм. Проблему решил небольшим прогревом и поднятием терминалов в одну сторону, отчего они ушли немного вверх но зато пролезли четко в свои окошки

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 11

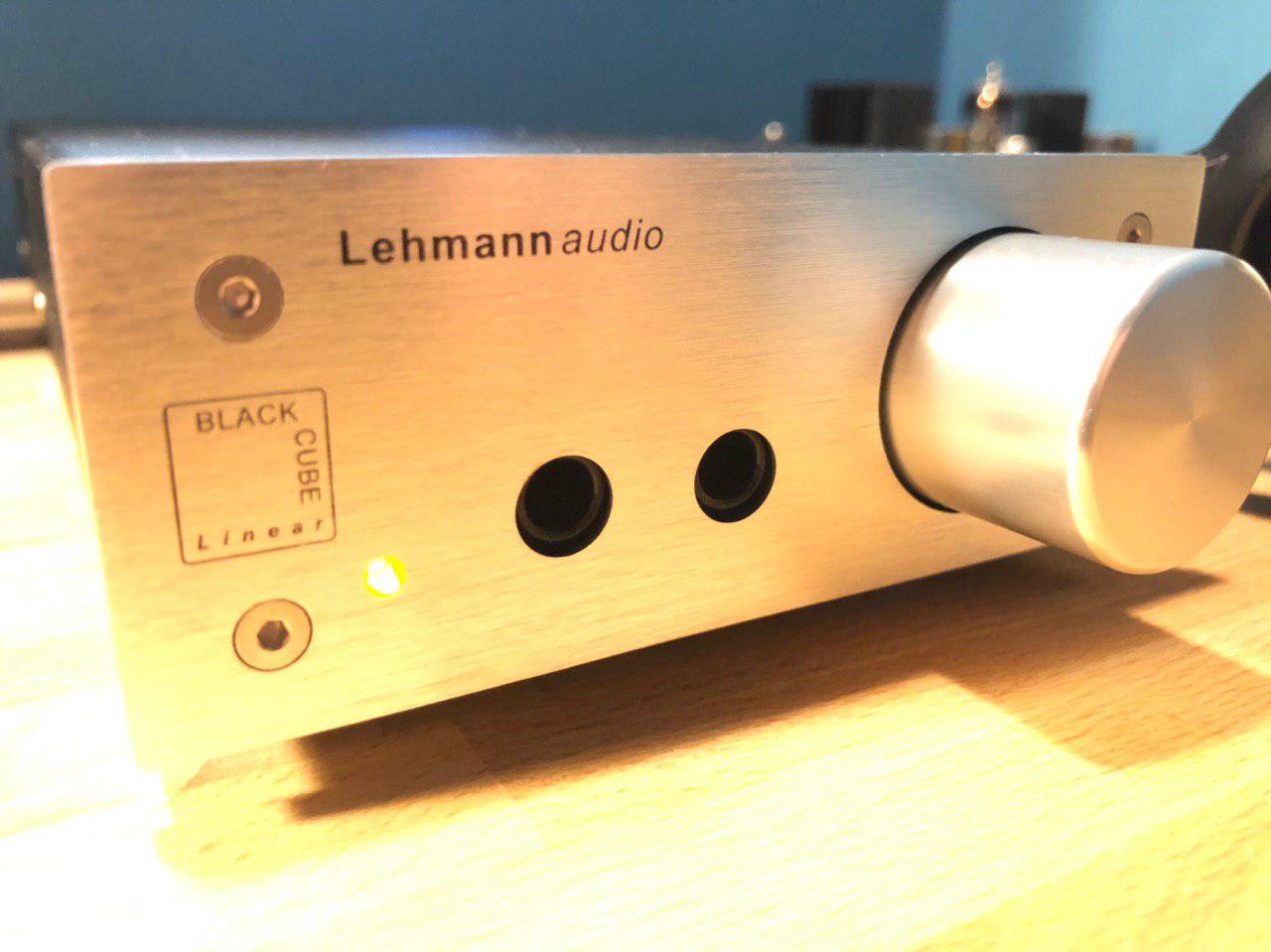

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 12

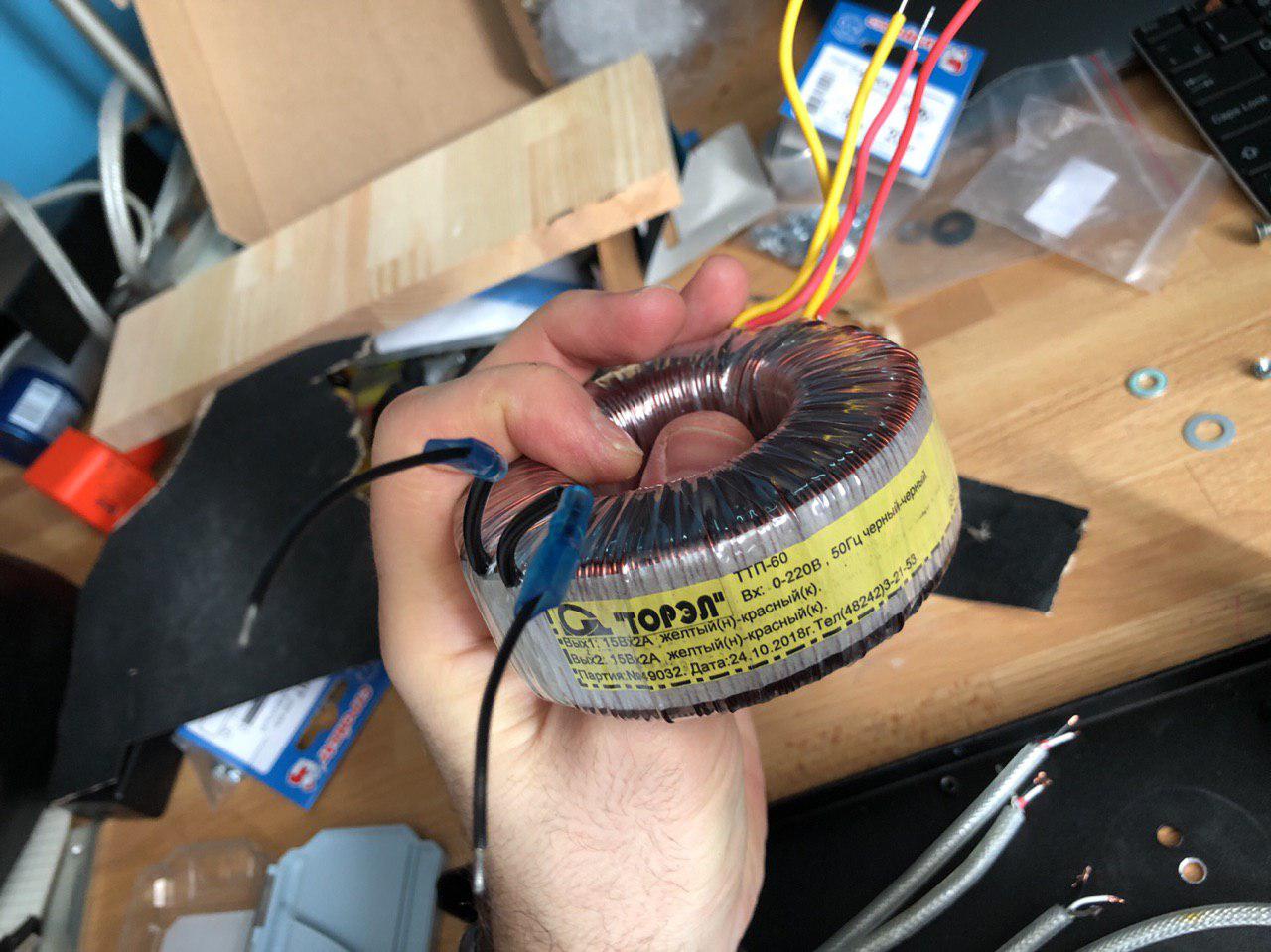

Далее пошел трансформатор в два раза больше мощности (60ВА), который как по заказу влез на место штатного (30ВА). Где то на форуме писали, что "китайских" 30ВА не хватает на высокоомной нагрузке, и ставят 40-50ВА, ну я решил не скупиться и поставить честные Российские 60(ВА) (и не прогадал).

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 13

Пришлось пересверлить дырку для болта крепления и съездить за самим болтом и гайкой в Леруа.

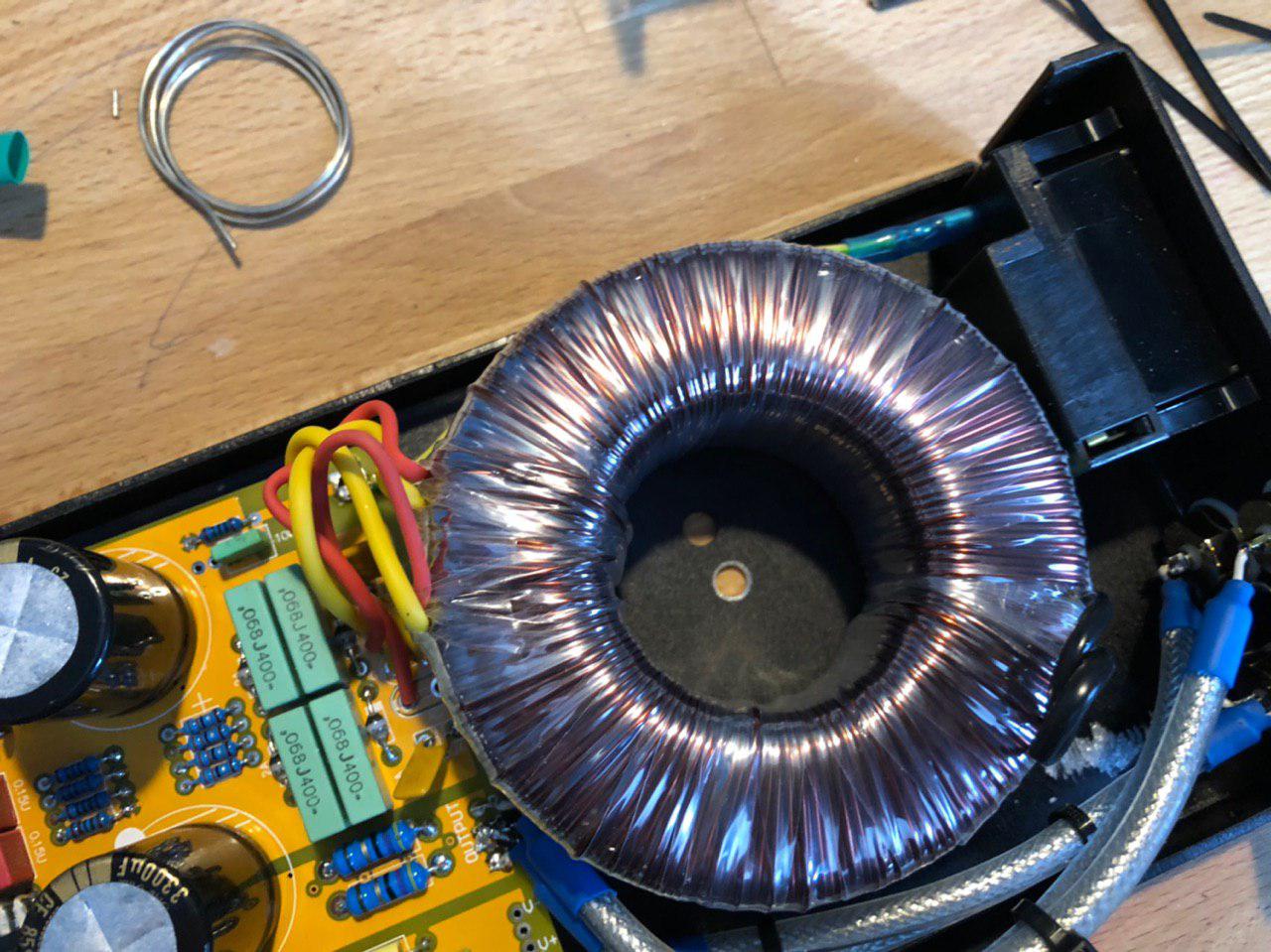

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 14

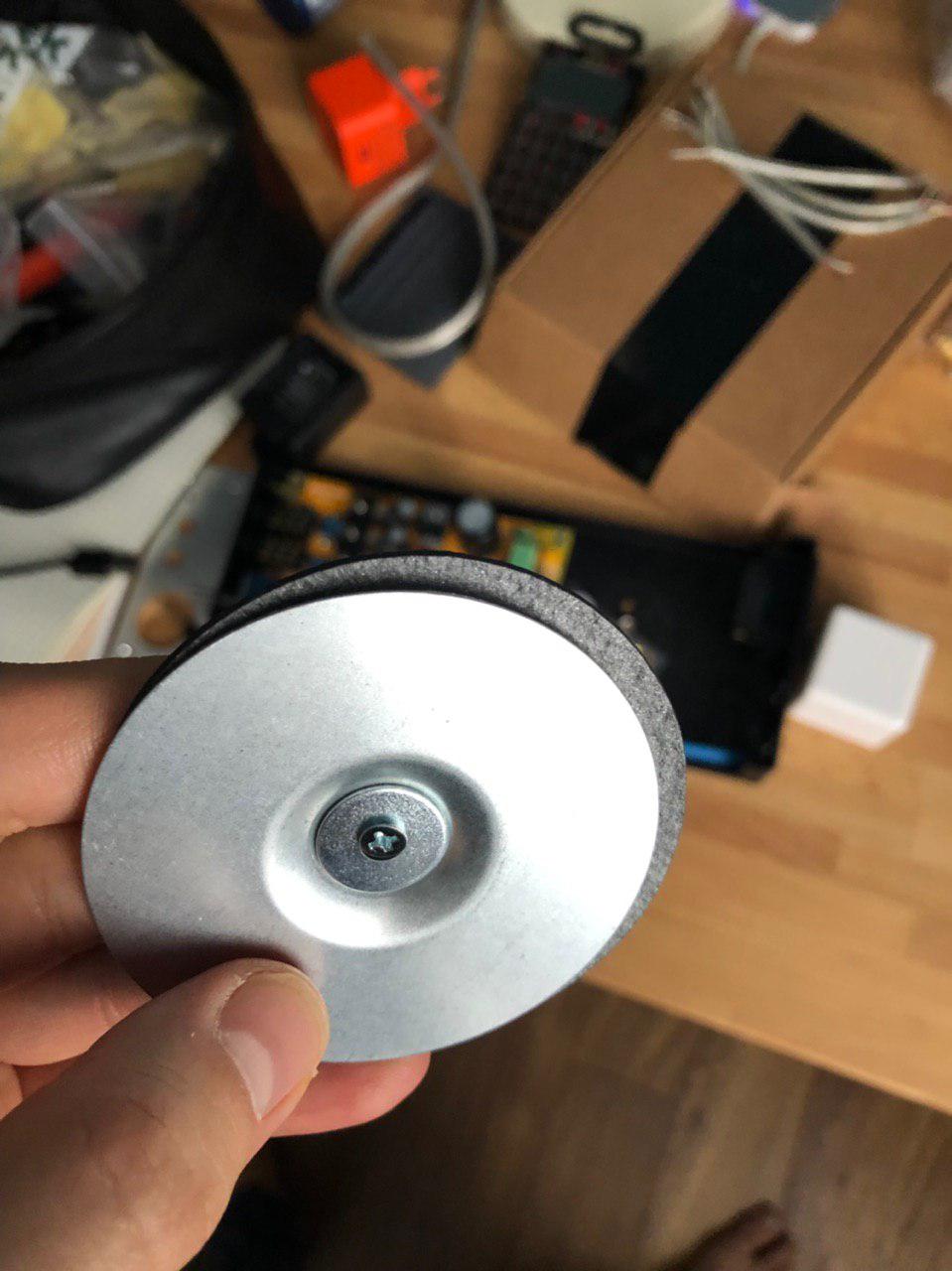

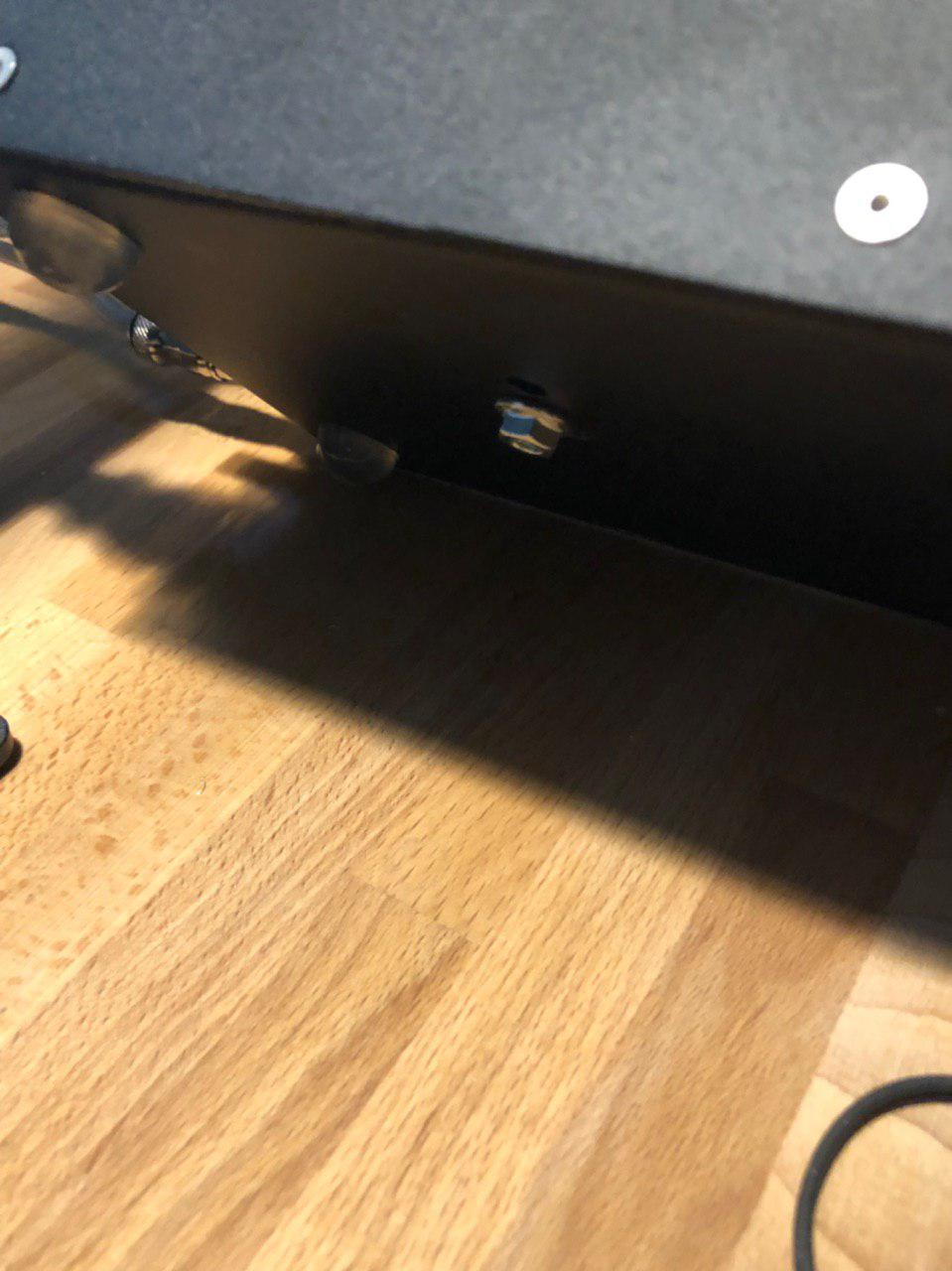

На фото случайный болт М-3 впоследствии замененный на М-5 с нормальной контаргайкой

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 15

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 16

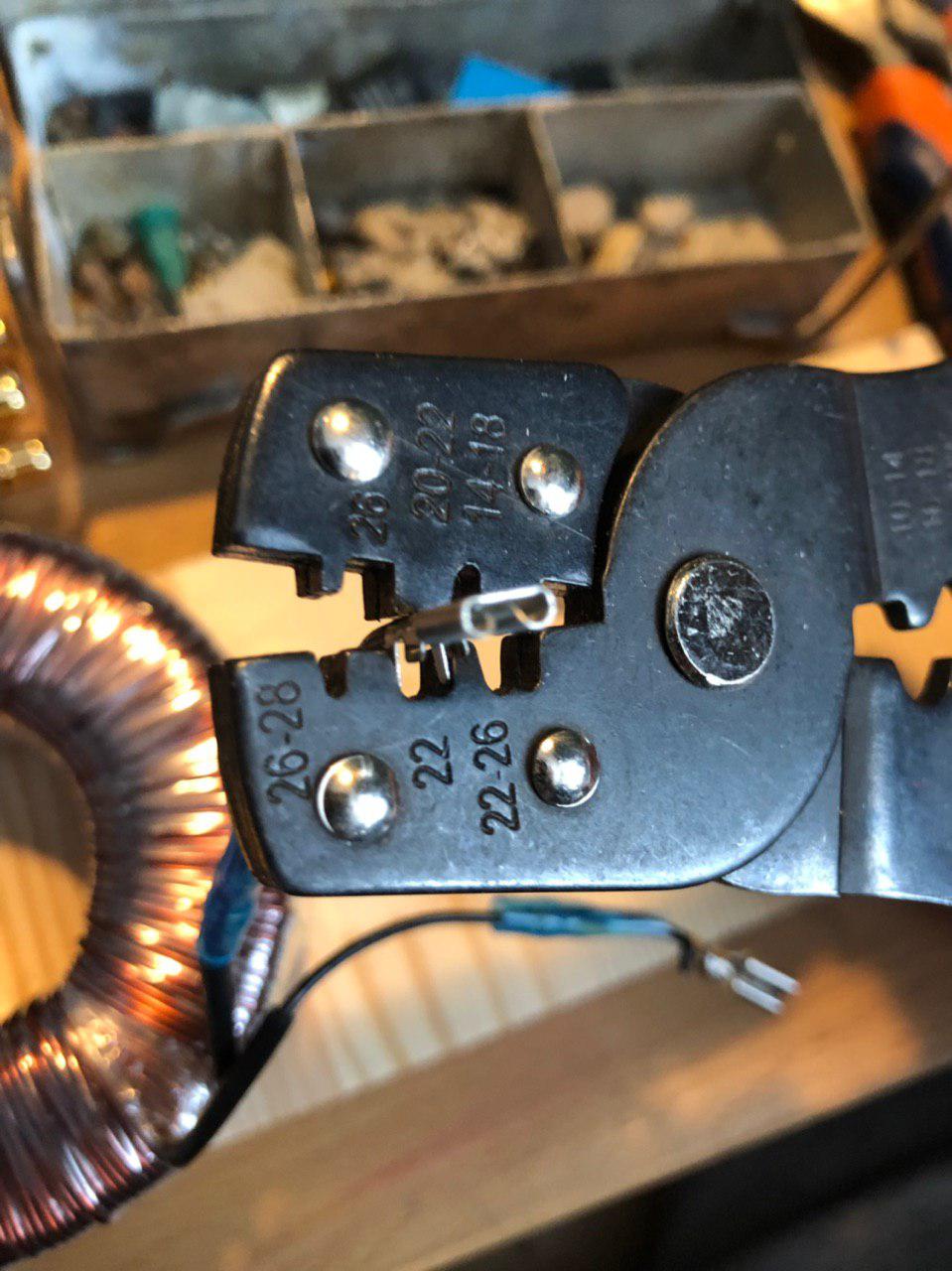

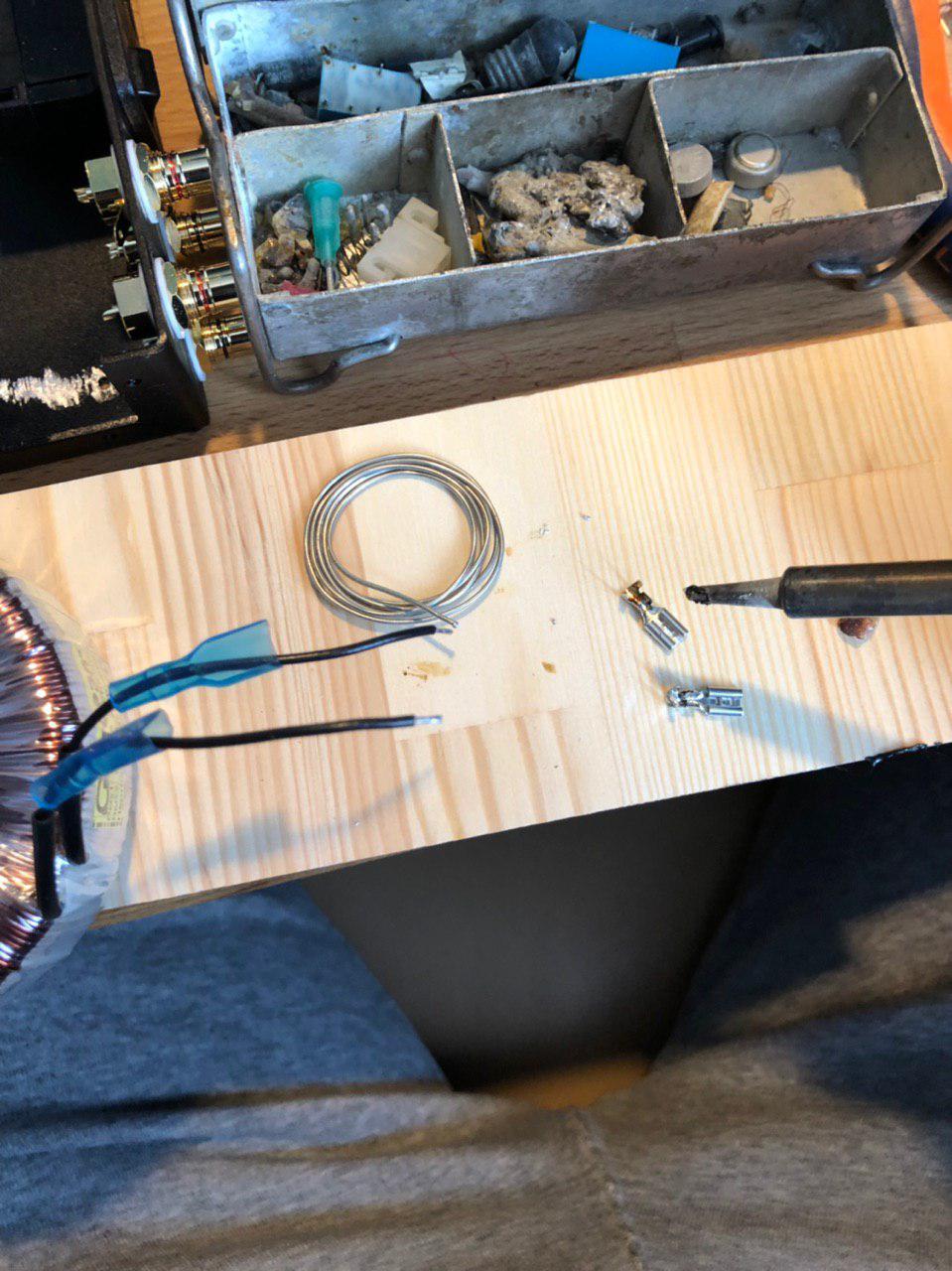

Паяем/обжимаем лопатки для подключения к терминалу питания

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 17

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 18

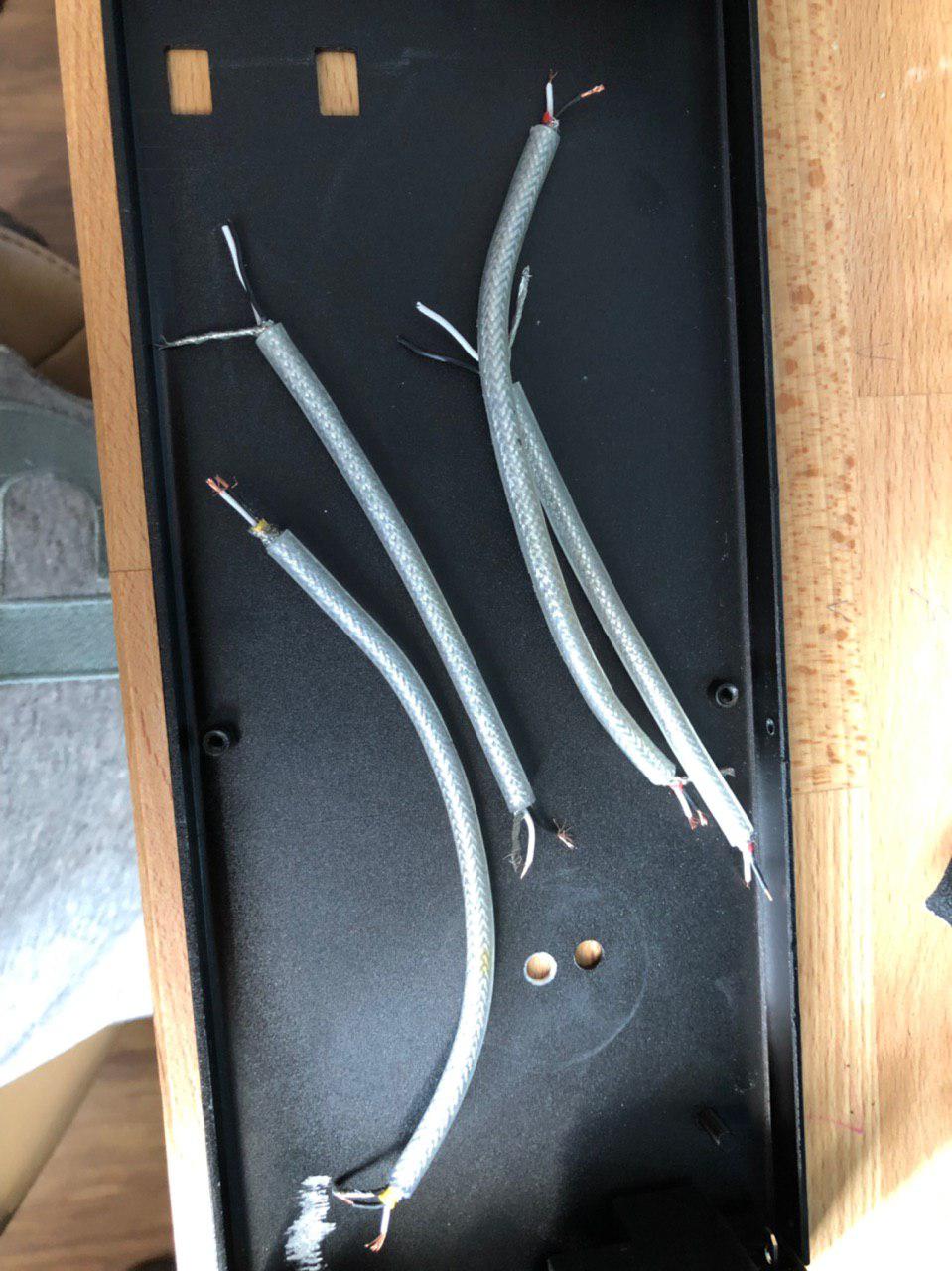

Неплохие провода нашлись в закромах с двойным экраном, который в последствии был посажен на землю платы, что думаю хорошо сказалось на помехоустойчивости ввиду плотной прокладки с трансформатором. Без земли не проверял.

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 19

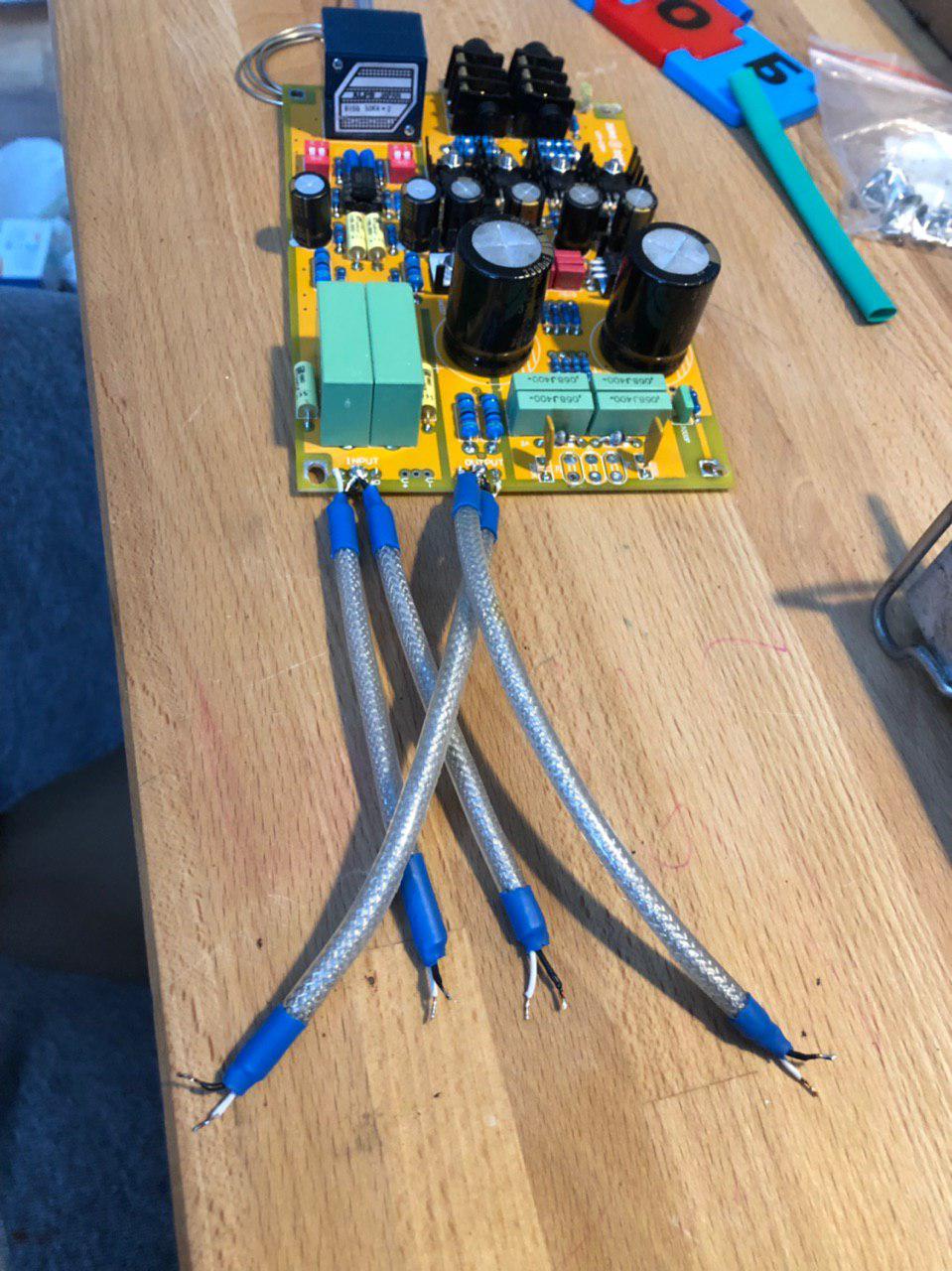

Припаяны к плате

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 20

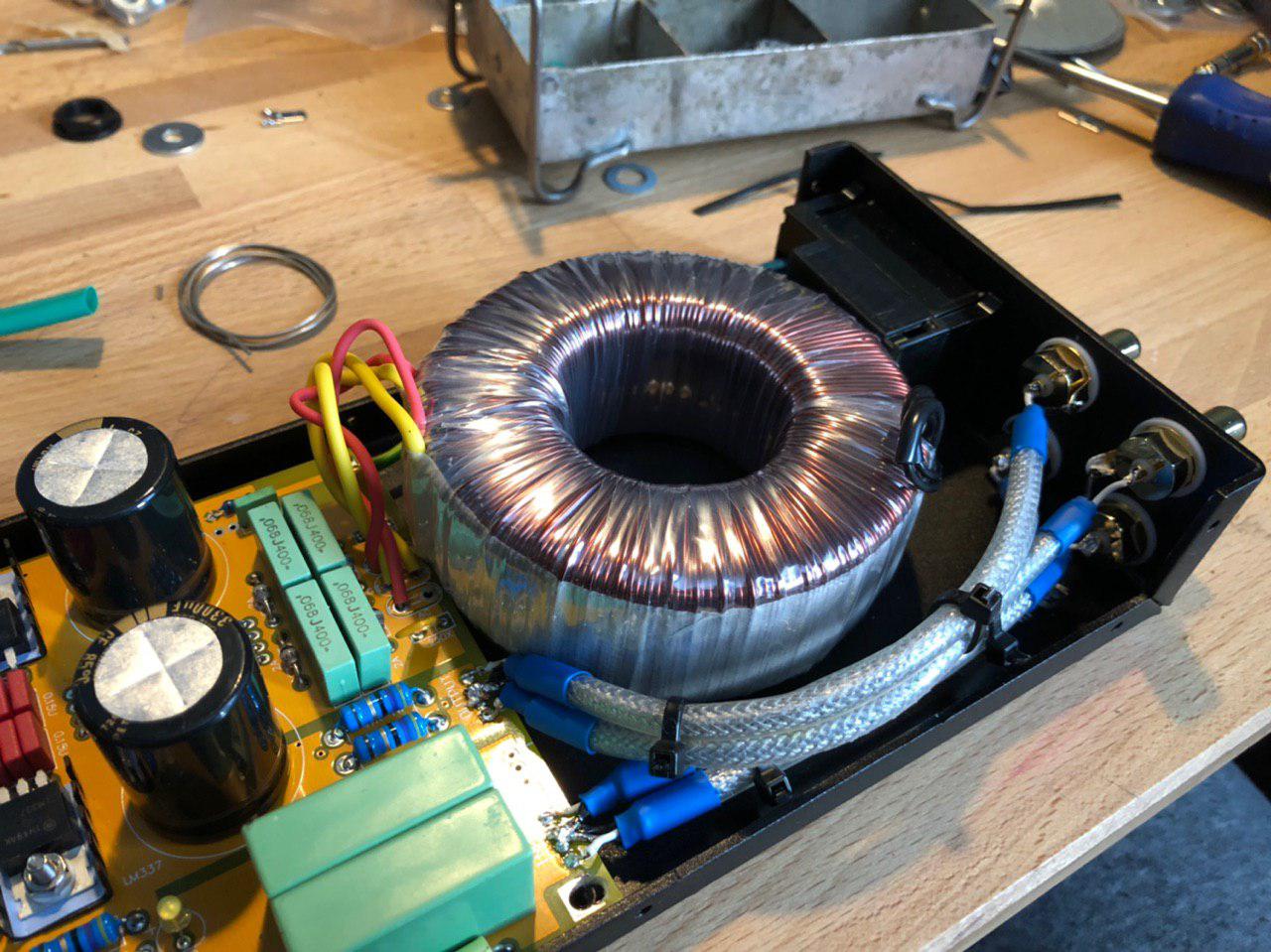

Вот общий вид собранного изделия

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 21

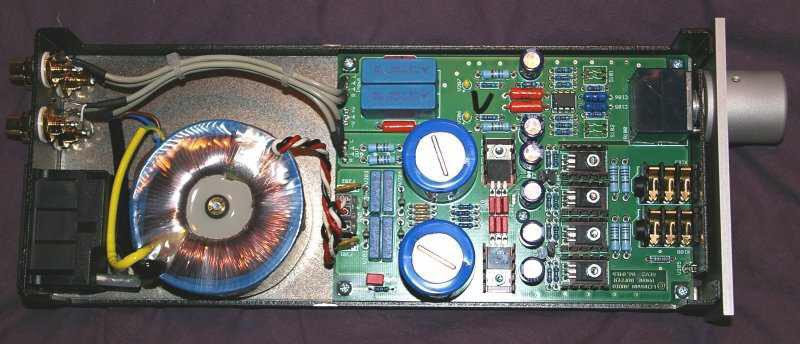

Для сравнения оригинальный усилок и его трансформатор

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 22

Дальше были танцы бубном при включении, не шло питание с транса — оказалось китайцы не положили предохранитель, и найти его в 11 вечера в субботу можно было только в мультиметре, откуда он был успешно препарирован и вставлен вместе с жуком на 10 ампер (примерно).

На удивление сборка самого корпуса и морды прошло просто идеально! очень красивые болтики под шестигранник, выглядит приятно!

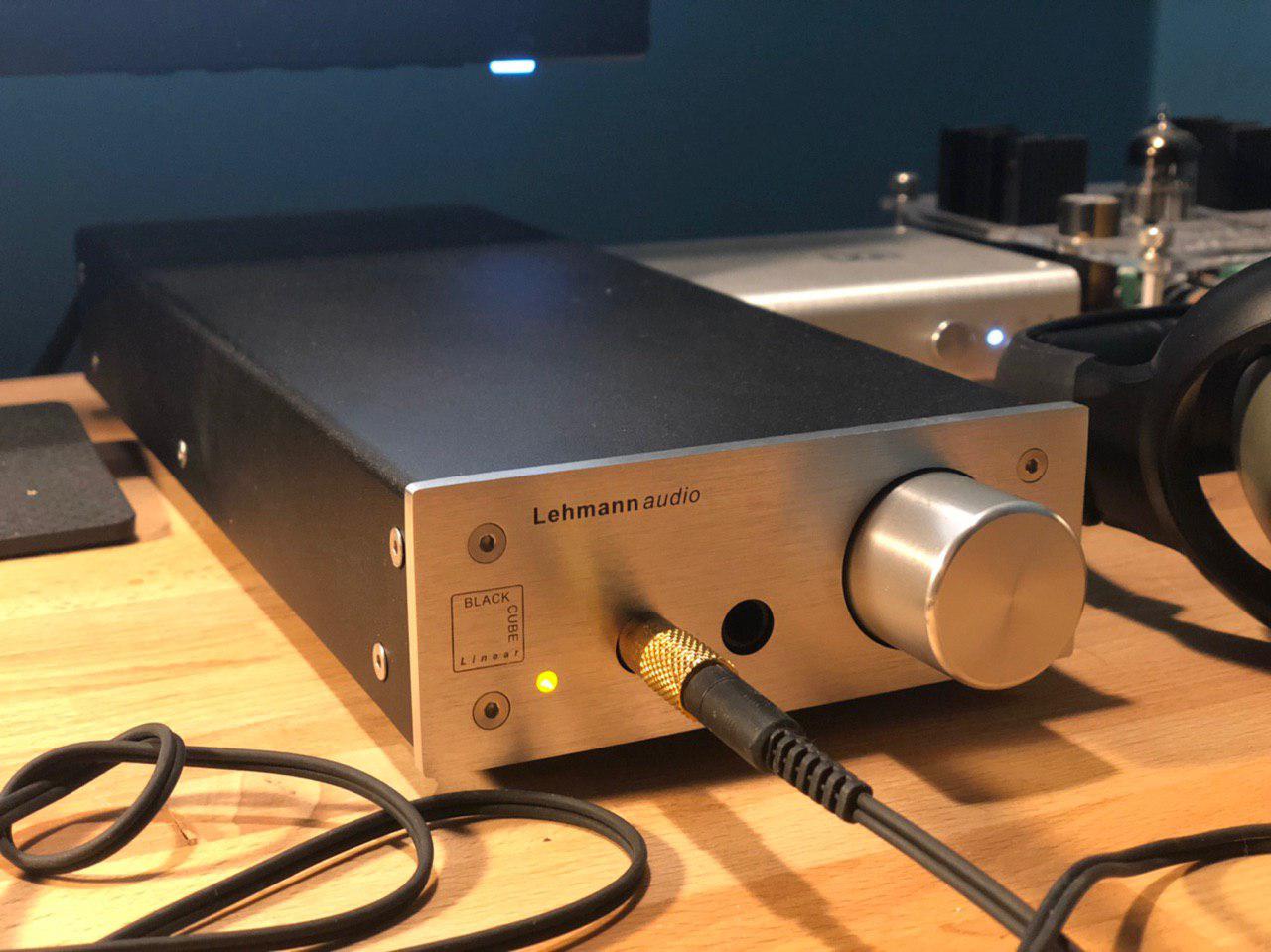

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 23

Lehmann Linear DIY или как клонировать породистого немца с хорошим результатом - 24

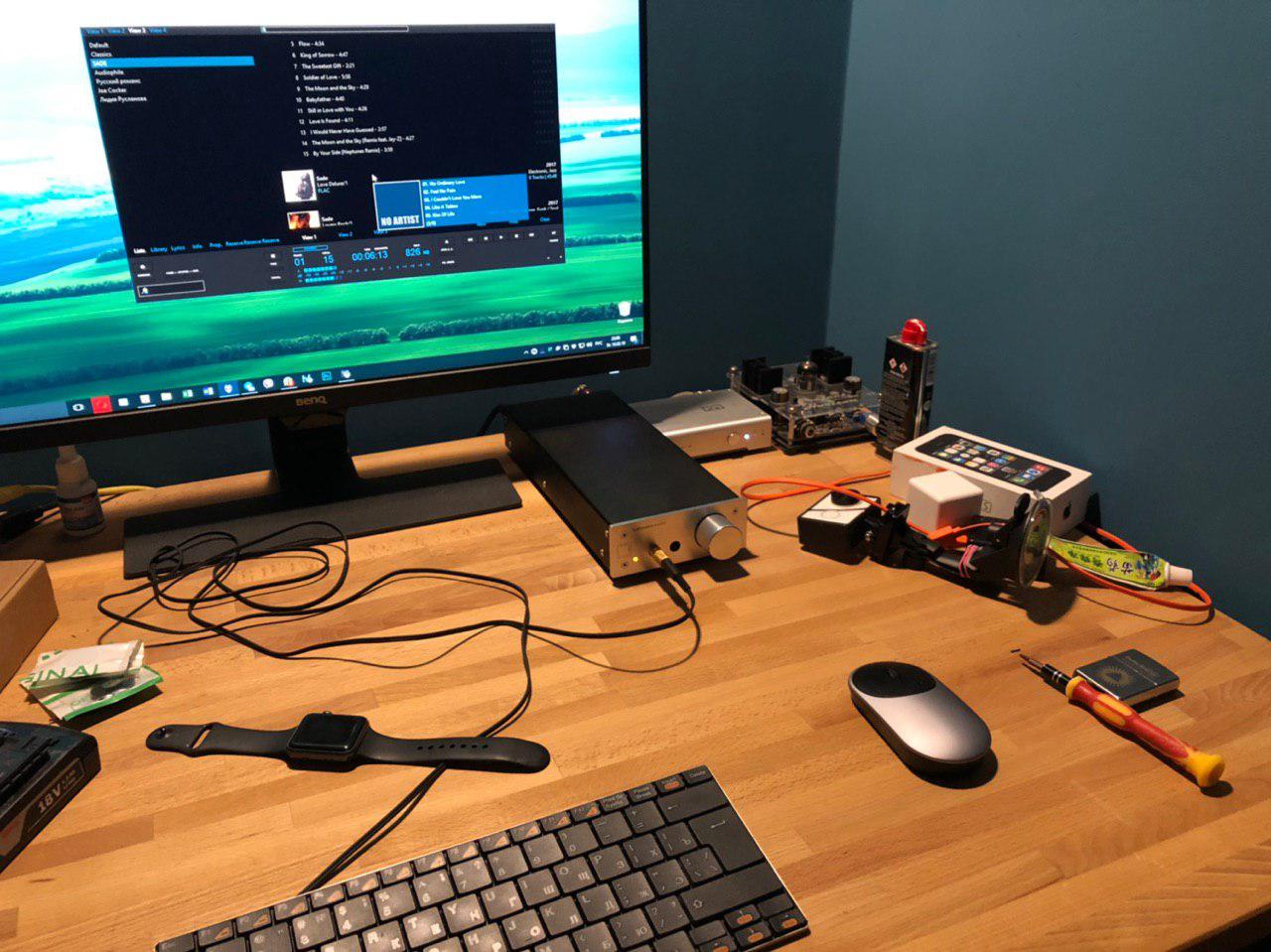

Несмотря на то, что DT1770 еще ожидают отправки из Мюнхена, а мои родные DT880 уже уехали новому хозяину, удалось протестировать звук на неких компьютерных SENNHEISER HD180 найденных в офисе.

Мой вывод — однозначно стоит приложенных усилий времени и рублей. Звук чистейший, в каналах тишина при любой громкости. С неплохого, по моему мнению, мультибитного ЦАПа играет очень завораживающе и четко даже с этими ушами.

Со своей стороны могу рекомендовать к покупке/сборке.

Автор: oplacheno
