CQ CQ CQ С праздником, Радиолюбитель! #WorldAmateurRadioDay

в 14:00, , рубрики: 6p3s.ru, diy или сделай сам, IARU, ITU, Morse code abbreviations, Radio Free Albemuth, Tim Ellam, WARD, WorldAmateurRadioDay, день Радиолюбителя, праздник, приставка, Производство и разработка электроники, радиожаргон, свободное радио Альбемута, свободные радиооператоры, Электроника для начинающих

Вот и опять наступило 18 апреля, и снова все прогрессивное сообщество отмечает День Радиолюбителя. Чтобы оставить ненужные споры, и сразу расставить приоритеты, сошлюсь на RU википедию:

Радиолюбитель — человек, занимающийся радиолюбительством. Радиолюбительство — разностороннее техническое хобби, связанное с конструированием и использованием радиотехнических и электронных устройств.

Так что всех нас, Ребята, кто подпадает под указанное определение, искренне поздравляю с непрофессиональным праздником!

CQ CQ CQ С праздником, Радиолюбитель! #WorldAmateurRadioDay - 1


GA DR OM!

«Всемирный день радиолюбителя» (он же Международный день радиолюбителя, англ. World Amateur Radio Day, WARD) — неофициальный праздник, который, по всей планете, отмечают люди увлечённые любительской радиосвязью ежегодно, 18 апреля. Именно в этот день в 1925 году на международной конференции (проходившей 14-25 апреля, т.е. теоретически можно отмечать полторы недели) радиолюбителей в Париже был создан Международный союз радиолюбителей (англ. International Amateur Radio Union, IARU). Основной целью организации была посильная поддержка любительского радио во всем мире. Изначально союз был сформирован представителями 25 стран, но постепенно разросся до 160 стран-участниц, поделенных на три региона. Регион 1 включает Европу, Африку, Ближний Восток и Северную Азию. Регион 2 охватывает Америку, а Регион 3 состоит из Австралии, Новой Зеландии, тихоокеанских островных государств и оставшейся части Азии.

CQ CQ CQ С праздником, Радиолюбитель! #WorldAmateurRadioDay - 2

Интересно, что Международный союз по электросвязи (International Telecommunication Union, ITU) официально признал IARU как представителя интересов любительского радио. Так что, если вдруг тебя, %радиолюбитель% кто-то и где-то притесняет, знай, что есть в мире место организация, где тебе могут помочь (правда, на мой взгляд, официальные документы не совсем согласуются с той же википедией, радиооператор-любитель != хабра-радиолюбитель, например).

Помня про события 1925 года, каждый год 18 апреля все любительские радиостанции отмечают этот праздник выходя в эфир. В 2019 году IARU рекомендует рассказывать о 94-й годовщине с хэштегом #WorldAmateurRadioDay (и даже предлагают свой плакат).

CQ CQ CQ С праздником, Радиолюбитель! #WorldAmateurRadioDay - 3

Говорит VE6SH!

В настоящее время президентом IARU является Тим Эллам (Tim Ellam).

CQ CQ CQ С праздником, Радиолюбитель! #WorldAmateurRadioDay - 4

Поэтому поздравление было бы неполным, не озвучь я его слова, связанные с 94-й годовщиной:

I am pleased to extend my greetings for World Amateur Radio Day. April 18 is the day for all of Amateur Radio to celebrate and tell the world about the science we can help teach, the community service we can provide, and the fun we have. I would encourage all radio amateurs to join in the celebrations and promote Amateur Radio on the air or in your community.

В вольном переводе, позывной VE6SH сообщает, что 18 апреля все радиолюбительские радиостанции мира рассказывают о технических достижениях и исследованиях, которые проводят радиолюбители, о том, как радио объединяет людей и как развлекает и радует. Тим призывает всех радиолюбителей присоединиться к празднованию (но не так, по «старинной славянской традиции») и хотя бы в этот день продвигать любительское радио в эфире и доступных социальных сетях. От себя добавлю, что Хабра-радиолюбители упомянутой деятельностью занимаются не только 18 апреля, а круглый год. Но раз уж Президент советует, то…

А при чем тут лампы на КДПВ ?

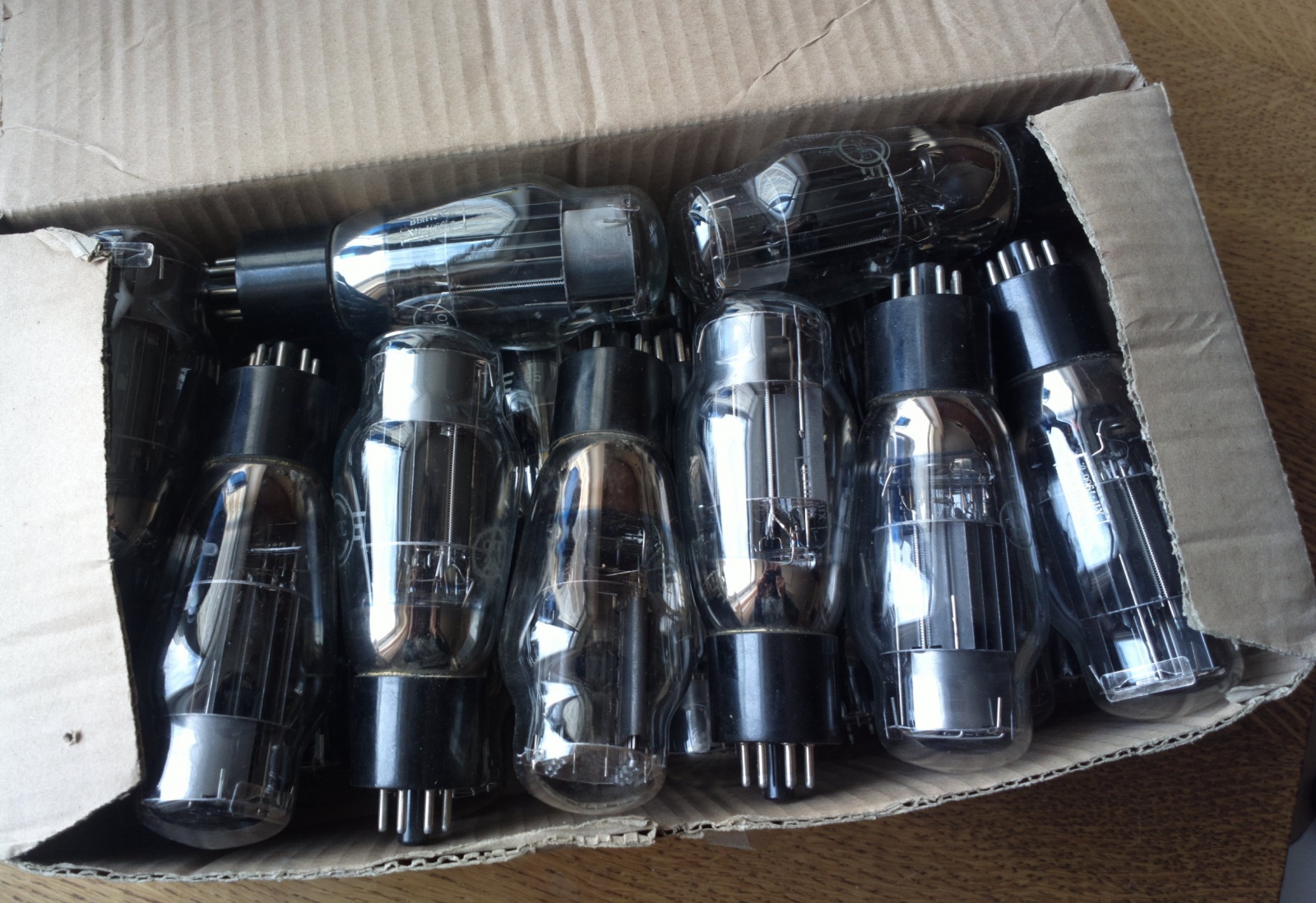

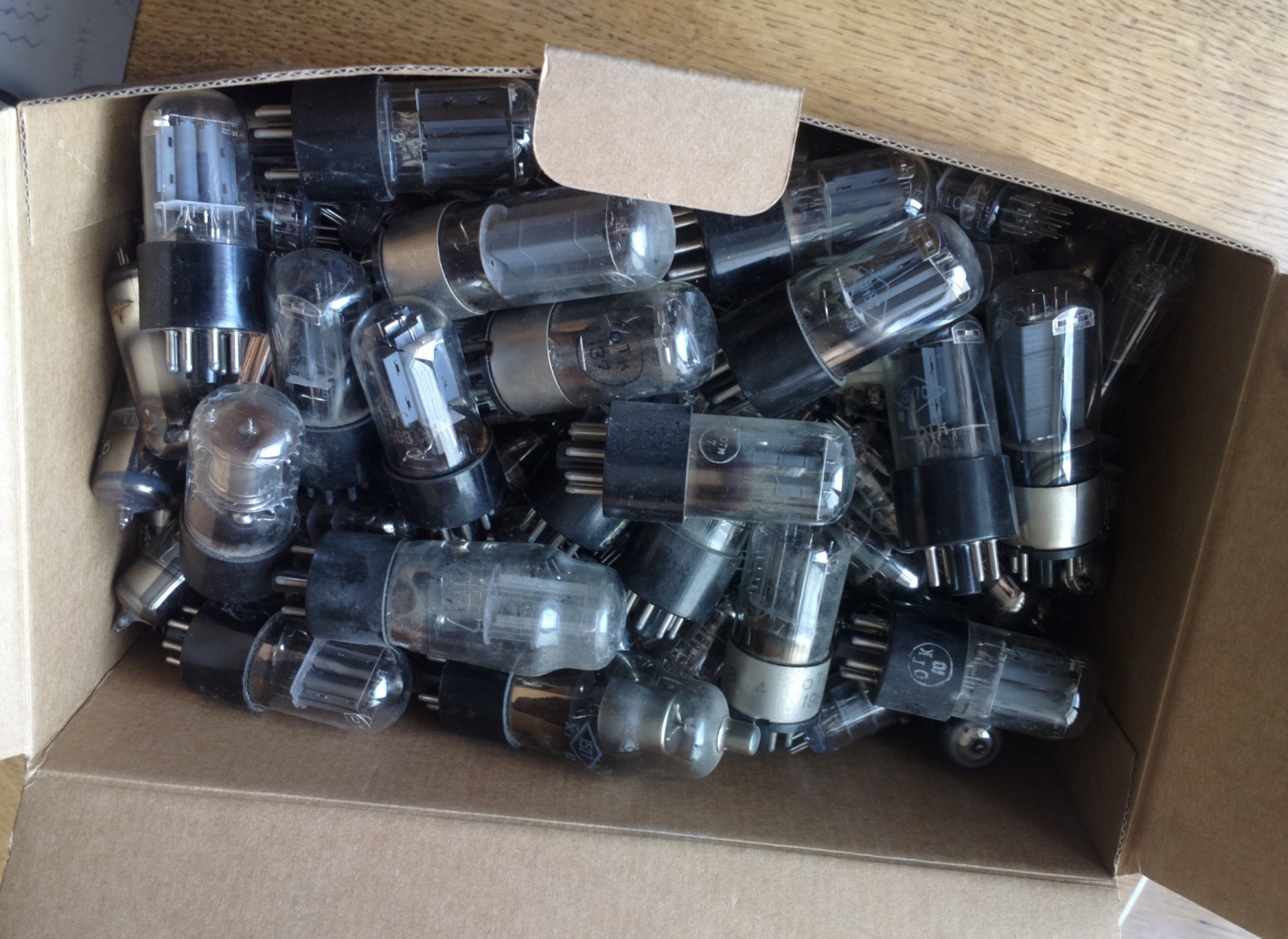

А лампы при том, что каждый день Радиолюбителя конечно отмечает по своему. Кто-то, традиционно за «станком» (/паяльной станцией/отладчиком/макетной платкой в конце концов). Я извлекаю на свет божий лампы :)

Научите, где взять силы, чтобы перестать их хранить...

CQ CQ CQ С праздником, Радиолюбитель! #WorldAmateurRadioDay - 5

CQ CQ CQ С праздником, Радиолюбитель! #WorldAmateurRadioDay - 6

CQ CQ CQ С праздником, Радиолюбитель! #WorldAmateurRadioDay - 7

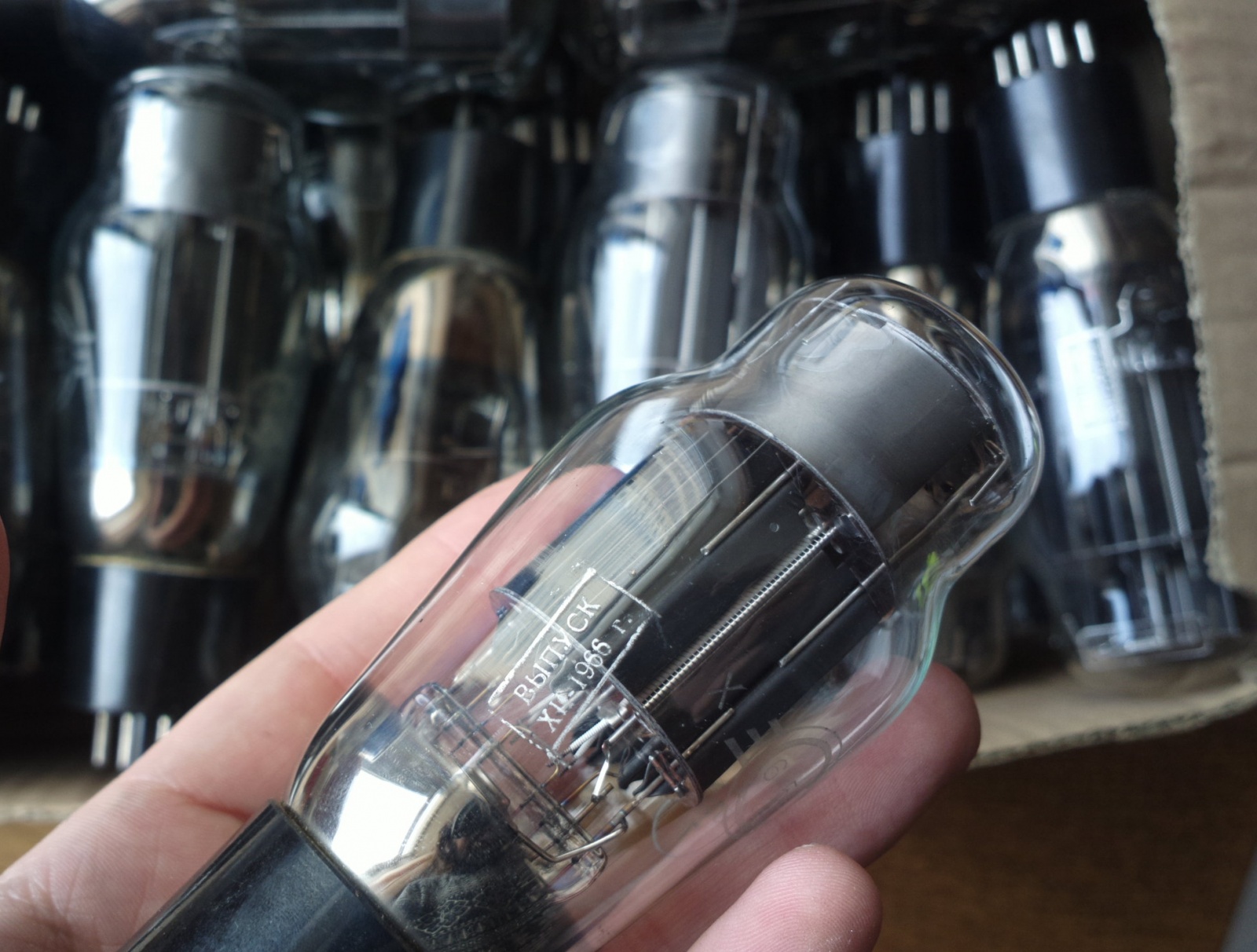

Теперь о том, почему 6П3С, чем известен этот тетрод. Ну хотя бы потому, что на этой лампе можно собрать простейший передатчик, известный еще из далекого детства (и журналов «Радио» за 40-50-е годы). Очень много школьников и подростков к радиоделу приобщалось именной с пайки собственного «пиратского радио» на выдранной из какой-нибудь радиолы 6П3С. Лампа эта была одной из самых мощных среди распространенных и неплохо работала на частотах до нескольких мегагерц. Собрать собственное "свободное радио Альбемута" из спичек и желудей не составляло труда даже в самой глухой деревне. Единственное, все-таки нужен был бытовой радиоприемник и микрофон (хотя бы трубки телефона-автомата). Хотя наверное мало кто сейчас об этом помнит, 6П3С используют, кто для аудио-, кто-то вообще для индукционных печей для плавки металла.

CQ CQ CQ С праздником, Радиолюбитель! #WorldAmateurRadioDay - 8

Так что, предлагаю отметить день Радиолюбителя сборкой простейшей одноламповой передающей приставки («шарманку свободных радиооператоров») на 6П3С. Схемы отличаются подключением антенны и подачей модуляции. Катушка L наматывается на любом каркасе диаметром 35-40 мм проводом ПЭЛ или ПЭТВ диаметр 0.6-0.9 мм, колличество витков 30 + 30, считая от заземленного конца. Анодный дросель ДР мотается проводом ПЭЛ или ПЛШО 0,15 -0,2 мм на каркасе диаметром 15-20 мм и длиной 8-10 см, 4 секции по 100 витков. Переменный конденсатор от любого лампового приемника.

Замечание от пиратов 6p3s.ru

В приставке на 6П3С желательно запитать экранирующую сетку (вывод №4 лампы 6П3С) через балластное сопротивление (сопротивление нужно подобрать опытным путем, так что бы ток анода лампы не превышал 100мА). Если этого не сделать — это чревато выходом из строя лучевого тетрода 6П3С (т.к. напряжение на аноде и эканирующей сетке будет одинаковым и зкр.сетка ближе к катоду (чем анод), то фактически роль анода будет выполнять экр.сетка (а, ее площадь не достаточна для рассеивания достаточной мощности)) и модуляционного дросселя (т.к., ток анода 6П3С+ток экр.сетки 6П3С+ток анода модуляционной лампы будет на много больше 100мА — классический модуляционный дроссель (выходной трансформатор УНЧ) такого
«не выдержит»), высоким уровнем вне полосных излучений и не линейных искажений!
Образец схемы запитки экр.сетки 6П3С можно посмотреть в схеме «Радиостанция 3280 кГц с „Super AM“, например в основном блоке (блок предоконечного усилителя и модулятора) — первый каскад (2-VL1). Емкостная развязка (фильтрация по ВЧ) обязательна!

Почему все это так важно? Хотя бы потому, что как показывает история, многие известные специалисты в области электроники (и не только, взять того же Криса Касперски), когда-то были простыми радиолюбителями и начинали с самых простых вещей, с азов. Многие привычные, окружающие нас каждый день вещи — телевизор, радиоприемники, антенны – все это получило массовое распространение после того, как было предложено и опробовано кем-то из радиолюбителей. И до сих пор многие из этих предметов не устарели и служат человечеству. Так что, друзья, сегодня самое время остановиться, оглянуться, вспомнить свои радио-достижения и… и сделать какую-нибудь радио-поделку на одном транзисторе. Ведь в этом неспокойном племени не бывает бывших…

NW TNX FER FB QSO VY 73 ES DX GL TU ES UR XYL CUAGN TU HABR DE Siarhei V. Besarab SK

P.S. Предлагаю комментаторам-радиолюбителям вспомнить, с чего их творческий путь начался. И не только касательно аппаратуры (место 6П3С — уже занято), но и людей, которые смогли привить любовь к радиодеталям и запаху канифоли…

Автор: Cергей Бесараб (Siarhei V. Besarab)
