Глина → Кирпич → Печь

в 20:04, , рубрики: diy или сделай сам, глина, кирпич, печь

В данной статье я хочу описать свой опыт по работе с глиной, изготовление из неё кирпичей (в формате 1:6) и создание уменьшенной модели типовой отопительной печи ПТО-2300

Глина → Кирпич → Печь - 1

Введение

Начнем с детства. Я вырос в доме с печным отоплением. Рубка дров, топка печи, языки пламени в топке, шум ветра в трубе зимой, нюансы регулировки тяги поддувалом и печными заслонками я вобрал в себя с малых лет. Вернуться к возможности снова посидеть у огонька, подбросить дровишек удалось лишь в взрослом возрасте. В это же время родилось желание разобраться с конструкцией печей; их видами и предназначением; особенностями эксплуатации; отличием и преимуществами/недостатками одного типа отопления от другого.

Уменьшенный формат, некая миниатюризация, выбрана осознанно — при том же познавательном эффекте мы выигрываем в сроках, объемах используемых материалов, прилагаемых усилиях, затратах на транспортировку, требуемых площадях и т. п. А увеличить масштаб можно всегда.

Глина

Древнейший природный ресурс, открытый человечеством. Из нее строили все, что угодно: стеновые и кровельные материалы, печи, дома, конструкции и сооружения, бытовой и кухонный инвентарь, игрушки, поделки, произведения искусства. Есть она везде, добыть её можно в любой местности, имеющиеся запасы огромны.

За несколько месяцев исследований мне удалось найти в ближайших окрестностях три глиняных карьера (и ещё о трех-четырех потенциально-возможных я узнал, но не посещал). В них я накопал глину разного качества и цвета. Ещё два вида очищенной профессиональной глины для лепки я приобрел в магазине. Цветовая палитра глин в природе очень разнообразна — от белой и черной — до всего спектра красно-желтой, а так же зеленой, синей и т. п. Кстати, зеленая глина встретилась мне первой всего лишь в 200 метрах от дома!
Глина → Кирпич → Печь - 2

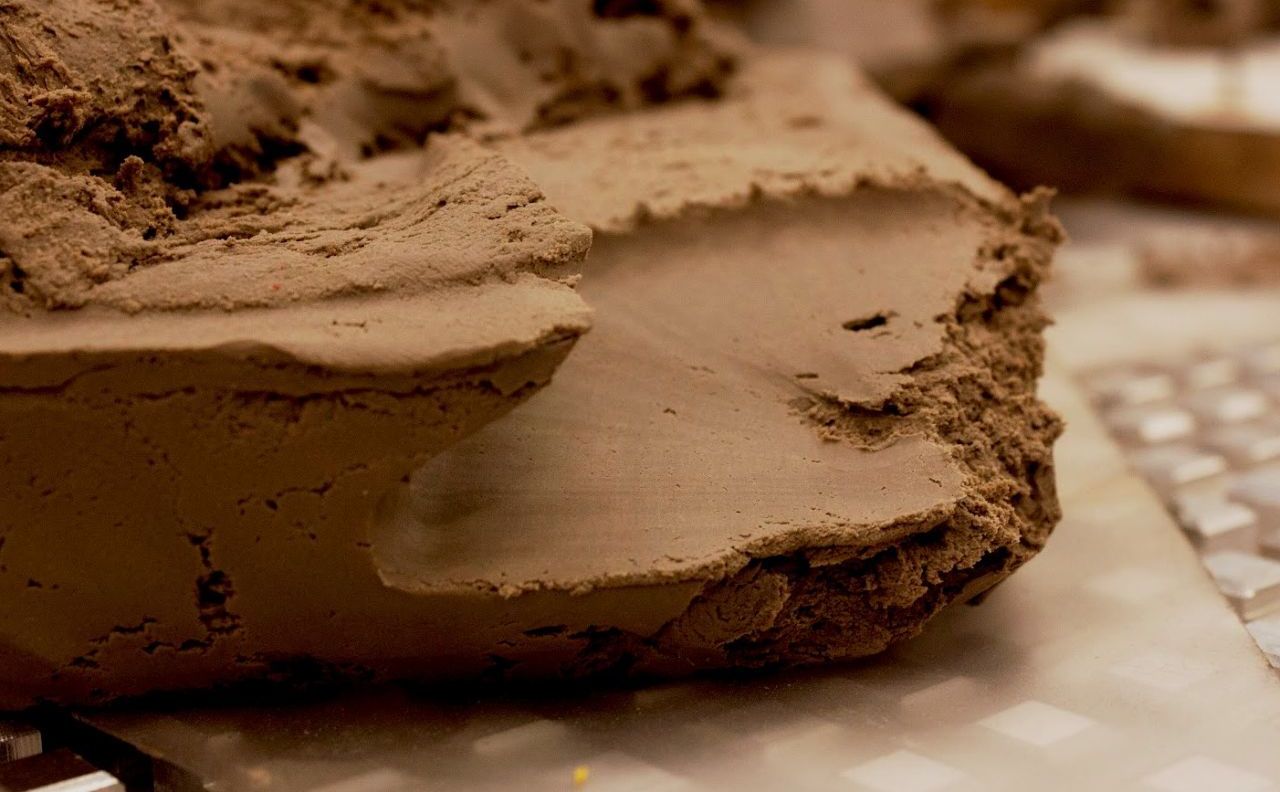

Самое важное, если вы начнете добывать глину самостоятельно — это её очистка от песка, органических примесей, мусора и иных включений. Для обозначения этого процесса придуман специальный термин — отмучивание. Технология очень проста: накопанную глину растворяют в воде и пропускают через ряд сит с все более и более мелкой ячейкой. Крупные частицы отделяются, а на выходе имеем взвесь с мелкодисперсными частицами глины. После отстаивания, слива лишней воды и окончательного высыхания глины получаем сырьё для дальнейших экспериментов.

Глина → Кирпич → Печь - 3

Хранить готовую глину в полиэтиленовых пакетах (без потери нужной влажности) можно годами. А так этот продукт не портится вообще — со временем она становится лишь лучше.

Глина → Кирпич → Печь - 4

Кирпичи

Слепив несколько кирпичей вручную, я понял, что это излишне трудоемкий путь. К тому же разброс по размерам получался слишком критичным. Надо было браться за изготовление формы, вводить стандарты.

Параллельно с изготовление формы я «прочесывал» Интернет, статьи и книги на предмет того, по какой технологии можно массово и быстро делать кирпичи. Самая древняя и простая — ручная формовка. Экструдирование глиняной массы при помощи шнеков или гидравлических толкателей тоже рассматривалось, но эти слишком амбициозные планы были оставлены на будущее :)

Глина → Кирпич → Печь - 5

Глина → Кирпич → Печь - 6

Прикинул, что на печь требуется около 300 полных кирпичей (или, примерно 500 с половинками, четвертинками и прочими частями). Стандартно, за час-полтора у меня получалось делать около 20-25 кирпичей. Т.е. около 18-22 вечера за трамбовкой глины в форму и выпрессовыванием готового изделия на полку для сушки — и полный комплект изделий для сборки печи готов!

Я использовал достаточно плотную, твердую глину, разравнивал все складки-неровности, параллельно нарезал четвертинки-половинки (и ещё прикидывал потребность в них). Поэтому данный процесс и растянулся. Поштучное единичное производство — самое времязатратное.

Глина → Кирпич → Печь - 7

Глина → Кирпич → Печь - 8

Закон «Квадрата — куба»

Выбрав уменьшенный масштаб кирпичей я на практике прочувствовал закон «квадрата — куба», который гласит:

Если физический объект увеличить в размерах при сохранении неизменной плотности материала, из которого он изготовлен, его масса увеличится пропорционально коэффициенту увеличения в третьей степени, в то время как площадь его поверхности — квадрату масштабного множителя.

Пример: Реальный стандартный кирпич имеет размеры 250х120х65 мм и массу 3600 грамм. Плотность кирпича получается равной 1846 килограмм на метр кубический.
Уменьшим его размеры примерно в 6 раз. Получим линейные размеры 42х20х11 мм и массу равную 17 граммам (корень третьей степени из 3600).

Т.е. изменение линейных размеров в соотношении 1:6 привело к изменению веса в соотношении 1:211. 211 — это, примерно, шесть в третьей степени (неточность расчетов вызвана округлением линейных размеров до целых чисел). Т.е. закон подтвержден на практике. Эксперимент может повторить у себя дома любой желающий.

Выводы практические (применительно к моему эксперименту) — масса всей модели печи составит не более 5-6 кг. Что очень удобно для постройки, переноса и хранения. Кирпичи подобных размеров еще не миниатюрны (пинцет и лупа не нужны), но уже и не «циклопические» — таскание лишних тяжестей и выделение полкомнаты на «стройку» не потребуется. Все собирается быстро и удобно на столе или подоконнике.

Обжиг

Обжиг — пока не трогаю. Для кладки с избытком хватает прочности кирпича-сырца. Обжиг же требует доступа к огню, печам. Говоря языком IT — эти работы можно выделить в отдельную подсистему и исследовать позже. А пока считаем, что в методе Обжиг() стоит временная «заглушка», которая всегда возвращает «true».

Печь

Я начал создание печи с изучения теоретического и практического опыта человечества. По данной теме уже все давно детально проработано — топливо стоит дорого и сжигать его затратно (во всех отношениях). Поэтому люди пришли к ряду оптимальных конструкций, позволяющих получать максимум тепла с единицы дров, угля, торфа и т. п.

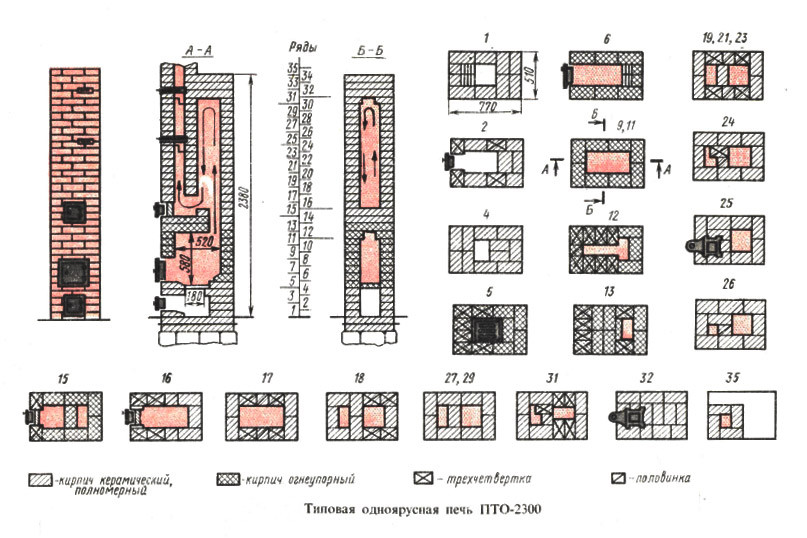

В качестве образца я выбрал типовую отопительную печь ПТО-2300
Глина → Кирпич → Печь - 9

Конструктивные параметры:

  • масса — 1260 кг
  • площадь теплоотдающих поверхностей — 5,5 м. кв.
  • конвективная система — колпаковая
  • дымовая труба — насадная
  • вид отделки — расшивка

Функциональные параметры:
Теплопроизводительность (с топливником для дров):

  • при однократной топке — 1400 Вт
  • при двукратной топке — 2300 Вт

Теплопроизводительность (с топливником для антрацита):

  • при однократной топке — 1600 Вт
  • при двукратной топке — 2500 Вт

Расход материалов:

  • кирпич керамический — 210 шт.
  • кирпич шамотный — 76 шт.

Применительно к отопительным печам ситуация выглядит следующей: стоит различать топливник (место где происходят процессы горения с образованием тепла) и теплообменник (места, в которых происходит отъем тепла от нагретых газов).

Топливник, как правило, делается из шамотного кирпича (в моей модели это кирпич белого цвета), а теплообменник (или система каналов, массив печи, запасающих тепло) — из красного кирпича. Необходимость применения шамотного кирпича вызвана высокими температурами, образующимися при горении.

Под разные виды топлива требуется топливник разных размеров, формы и конструкции. И разная подача воздуха. В случае сжигания каменного и бурого угля, торфа требует топливник поменьше и обязательно наличие поддувала — подача воздуха снизу, через колосники.

Я проектировал печь под дровяное отопление, поэтому взял размеры топливника побольше и выбрал подовый тип сжигания дров. В нашей местности бытовые печи углем и торфом не топят (их попросту нет в наличии) — используют исключительно дрова.

Сама кладки очень проста. Если не использовать связывающий раствор, а просто набирать конструктив печи по рядам, конечно. Кирпичик к кирпичику, кирпичик к кирпичику… Мы ведь делаем модель, а не реальный образец, верно? Значит о расшивке швов можно не беспокоиться. К тому же, возможно в будущем захочется обжечь эти кирпичи или использовать их в другом проекте.

Глина → Кирпич → Печь - 10

Глина → Кирпич → Печь - 11

Кстати, печники говорят, что правильно спроектированная печь не требует раствора для того, чтобы все её элементы держались вместе, единой монолитной конструкцией. Т.е. заделка швов нужна лишь для обеспечения герметичности и защиты людей от поступления продуктов сгорания в жилое помещение.

Внизу печи я сделал шанцы — сообщающиеся с помещением небольшие тепловоздушные каналы в подтопочной части, через которые циркулирует воздух обогреваемого помещения. Шанцы повышают теплоотдачу печи и устраняют перегрев пола, на котором установлена печь.

Глина → Кирпич → Печь - 12

Фурнитура

Изначально я хотел фрезеровать топочную и прочистную дверцу из дюралюминия, а вьюшечные задвижки вырезать из жести. Потом передумал и быстро собрал и склеил эти детали из картона. Попасть в размеры и подогнать внешний вид по этой технологии намного проще и быстрее. Покрываем все глянцевой краской из баллончика, ждем высыхания — получаем нужные нам изделия.

Глина → Кирпич → Печь - 13

Колосниковая или подовая печь?

Изначально, в давние времена, все печи строились подовыми. В процессе эволюции человек усовершенствовал печь добавив в неё колосник (для сжигания разного вида топлива). По поводу того, какую печь строить — колосниковую или подовую ведутся жаркие дискуссии.

В колосниковых топках дрова укладываются на колосник (колосниковую решётку). Колосник, соответственно, служит дном топки. Через колосник подаётся первичный воздух для горения на топливо.

В подовой печи дрова укладываются на под. Подом называют глухой пол топливника. В подовой топке первичный воздух подаётся через дверцу топливника.

Я открыл ряд преимуществ именно подовой топки (по сравнению с колосниковой, при использовании дров в качестве топлива):

  • из печи исчезает холодное ядро (воздуховод под колосником). Весь массив печи прогревается более равномерно
  • дрова сгорают почти полностью, выше КПД, больше тепла получаем
  • образуется меньше сажи и золы
  • низ печи нагревается не только пламенем но тлеющими углями
  • обеспечивается низкий уровень конденсата в дымоходе, не течет деготь. Нет поступления в трубу несгоревших частиц топлива.
  • горение в этом случае происходит сверху вниз, топливо сгорает медленнее, равномернее, т.к. горит только верхний слой, а не вся масса (как при колосниковом горении)

Проектирование в 3D

Перед началом работ я сделал полную модель печи в программе трехмерного моделирования. Я пользуюсь FreeCAD (но подойдет любая другая, конечно). Это дало возможность увидеть предстоящий «объем работ», изучить нюансы кладки, представить трудоемкость отдельных операций и визуализировать желаемый результат. И, конечно, сам процесс 3Д проектирования мне очень понравился сам по себе.

Глина → Кирпич → Печь - 14

По срокам: на создание модели печи ушло четыре-пять вечеров (по полтора-два часа работы среднем). И это с учетом отработки технологии виртуальной кладки. Во второй раз, думаю, я справился быстрее. К сравнению, на саму реальную работу я потратил раз в десять больше времени. Налицо преимущества трехмерного моделирования и проектирования.

Если нет возможности воплощать задумку вживую — можно сделать её виртуально. Мозгу все равно, работать ему с образом или его реальным воплощением. Удовольствие (эндорфины) мы получаем почти то же самое.

Заключение

В жизни всегда есть место для мечты, воплощения ваших уникальных задумок и экстраординарных проектов. Живите полной жизнь, не бойтесь отпустить свою фантазию в полет и последовать за ней.

Автор: volmir
