Бинарные часы «Cyber Watch»

в 8:44, , рубрики: cyberwatch, diy или сделай сам, бинарные часы, наручные бинарные часы

Бинарные часы «Cyber Watch» - 1

Часы на газоразрядных лампах в стиле «Стимпанк» заполонили рынок и сердца людей.
Киберпанкам нужен герой, который спасет мир. И им стану я. Мой инструмент – бинарные часы «Cyber Watch».

Вниманию заинтересованных предложен уникальный дизайн и только необходимые функции − отображение часов и минут с помощью двоичной системы счисления (перевернутой, если быть точным) и светодиодов.

Каждый светодиод это разряд двоичного числа. Зажженный означает единицу, потушенный – ноль.

Четыре верхних светодиода показывают часы, нижние – минуты. Формат – 12-часовой. По сравнению с прототипом, имеем магнитную зарядку и уменьшенную толщину часов.

Кратко о процессе создания.

Прежде всего, были изготовлены двухсторонние печатные платы.

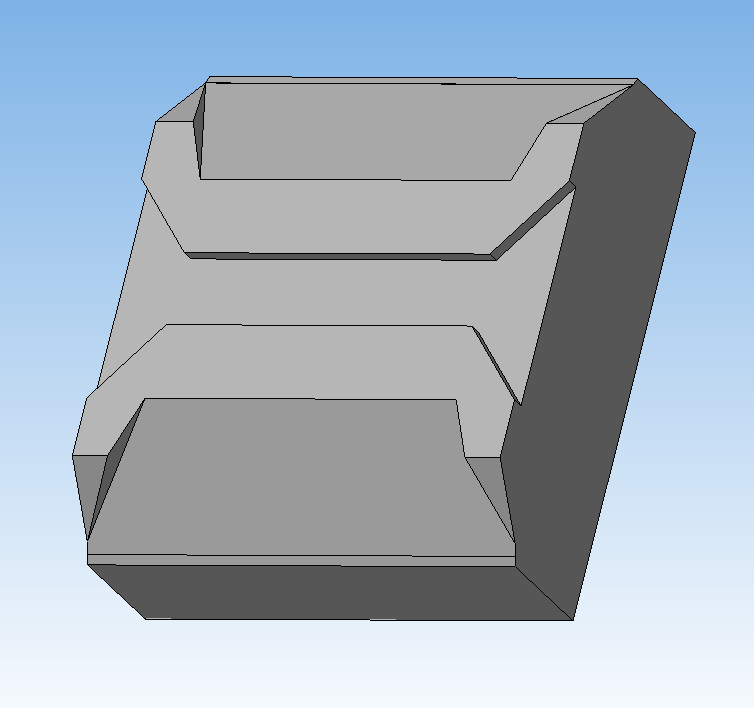

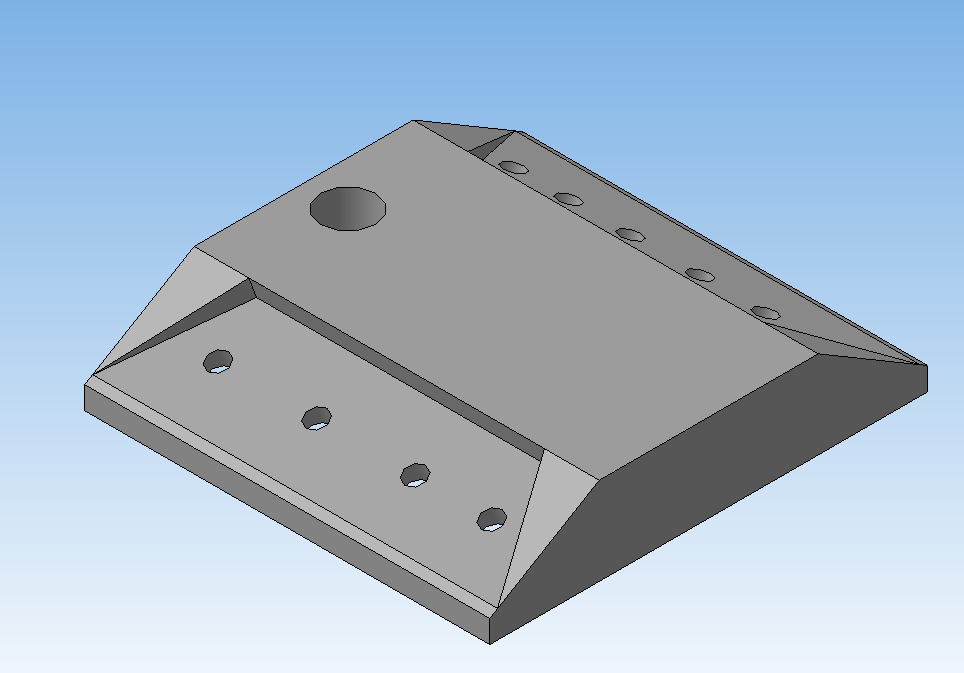

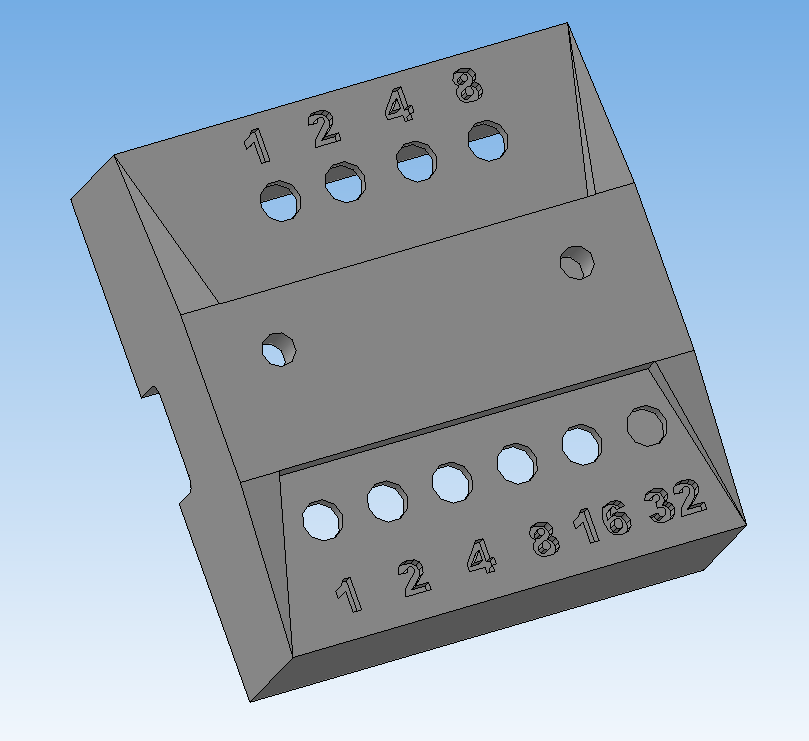

Затем создавался эскиз и пробные варианты корпусов

Бинарные часы «Cyber Watch» - 3

Бинарные часы «Cyber Watch» - 4

Бинарные часы «Cyber Watch» - 5

Бинарные часы «Cyber Watch» - 6

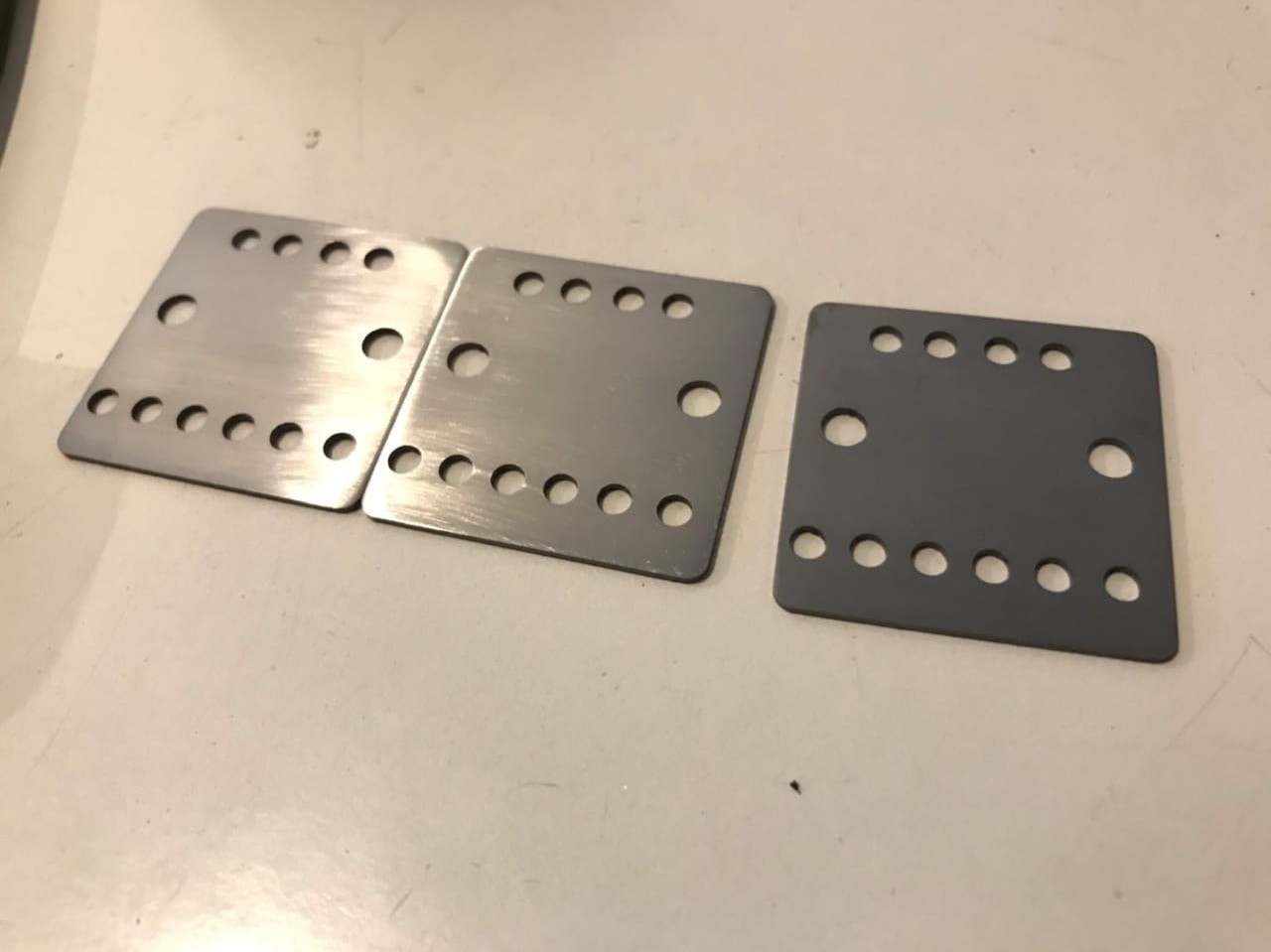

Выбор пал на последний макет. Он был усовершенствован добавлением сверху накладки из нержавейки с гравировкой:

Бинарные часы «Cyber Watch» - 7

Далее шла запайка компонентов и сборка:

Бинарные часы «Cyber Watch» - 8

Бинарные часы «Cyber Watch» - 9

Вуаля — финальный результат.

Бинарные часы «Cyber Watch» - 10

Бинарные часы «Cyber Watch» - 11

Бинарные часы «Cyber Watch» - 12

Предыдущие версии:

Бинарные часы «Cyber Watch» - 13

Добавим брутальности и кожи, чтобы получилась конфетка.

Бинарные часы «Cyber Watch» - 14

Технические характеристики:
Размер корпуса: 35 * 37 * 11 мм
АКБ: 250 мАч 30 * 30 * 3 мм
Контроллер: Atmega 328p
Часы реального времени: DS3231m

Видео демонстрация работы и настройки часов.

Автор: Jaw
