Всем привет! Обычно я выкладываю обзоры барахолок в Испании, но сегодня расскажу немного о другом. Дело в том, что мое увлечение — это ремонт ноутбуков. Раньше еще занимался ремонтом айфонов, но потом как-то надоело. Больше почему-то нравятся ноутбуки — я покупаю на местном аналоге Авито, чиню, потом — либо отдаю знакомым, либо продаю.

Через мои руки прошли сотни ноутбуков, как с очень сложными поломками, так и очень простыми. Не скажу, что я мастер высочайшего класса, но, например, заменить VRAM, процессор или хаб могу. Имею в виду, конечно, те компоненты, что распаяны на плате, а не съемные. Сегодня расскажу о наиболее распространенных видах поломок ноутбуков, починить которые достаточно просто, но многие из них ставят в тупик обычных пользователей. Если вы — мастер высокого класса, вряд ли почерпнете что-то для себя. Но если начинающий или просто пользователь — думаю, будет интересно.

В целом, все, о чем расскажу ниже — это «не включается и не заряжается», «загорается led зарядки, но не включается» и все такое прочее.

Не включается и не заряжается


Мосфеты

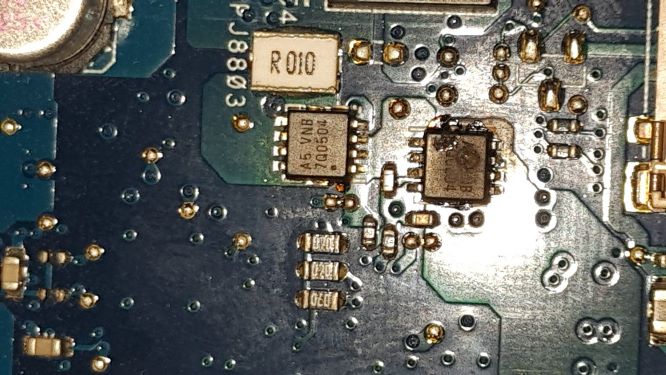

Наиболее распространенные типы поломок ноутбуков в моей практике: топ-5 простых причин выхода устройства из строя - 2

Чаще всего, где-то в 70% случаев — проблема в двух входных ключах (мосфетах). MOSFET – сокращение от двух английских словосочетаний: Metal-Oxide-Semiconductor (металл – окисел – полупроводник) и Field-Effect-Transistors (транзистор, управляемый электрическим полем). Они отвечают за то, чтобы питание расходилось по плате. Если что-то случается с одним из входных ключей, то плата не получает питание, и, естественно, включиться или начать заряжаться устройство не может.

Так вот, выход из строя такого ключа — очень частое явление. Починить такое может даже начинающий мастер. Нужно проверить мосфет на пробой (иногда это видно даже без микроскопа, как на фото ниже). И если он «умер», его нужно заменить на такой же или аналог, после чего ноутбук начинает функционировать нормально. В моей практике входные ключи чаще всего выходят из строя у ноутбуков ASUS или Lenovo.


Иногда, кстати, с входными ключами все ок, но ток дальше первого или второго не идет. Это означает, что не в порядке что-то дальше по плате. Мосфет пытается «открыться», но дальше там короткое замыкание или еще что, и он сразу «закрывается», не пропуская ток дальше. В этом случае ремонт предстоит более сложный, но здесь и вариантов гораздо больше. Тут может быть и «сгоревший» процессор, и вышедшие из строя керамические конденсаторы и т.п..

Починка ноутбука с проблемными входными ключами — дело максимум получаса, из которых большая часть времени уходит на разборку ноутбука. У многих производителей входные ключи размещаются на нижней стороне платы, так что ее для ремонта нужно вынимать.

Короткое замыкание на плате

Может случиться и так, что входные ключи ни при чем, а проблема глубже. Очень часто случается так, что выходит из строя керамический конденсатор или группа элементов. Самое простое — когда есть короткое замыкание из-за конденсатора. Тогда главное — найти виновника проблемы, выпаять и заменить на рабочий (но часто можно и не менять, работать будет и так). Пути решения проблемы отличаются у разных мастеров, проще всего — подать на проблемную цепь напряжение, соответствующее характеристикам цепи (в основной это 19,5 В, по другим может быть 5В, 3В, 1,8В, 1В и т.п.). В этом случае сгоревший элемент нагревается и его можно найти либо на ощупь, либо тепловизором, либо капнув изопропилового спирта на место, которое греется — от раскаляющегося элемента, даже самого маленького, спирт «отступает», что очень хорошо видно. Есть и специальные замораживющие плату спреи, которые превращаются в иней. Кто-то использует термобумагу (чеки), но что бы кто ни использовал, все это помогает найти поломку.

Если греется процессор, видеочип, мультиконтроллер или хаб, это может говорить о выходе их из строя, тогда чинить гораздо сложнее. Но иногда проблема не в нагревающемся элементе. Тут уже все сложнее, и в рамках одной статьи не рассказать. В этой статье, напомню, говорю о простых поломках.

Не включается, но загорается светодиод зарядки


Здесь возможных случаев поломки больше, чем в предыдущих. Проблема может быть как в цепи какого-то из питаний, так и с другими компонентами.

BIOS

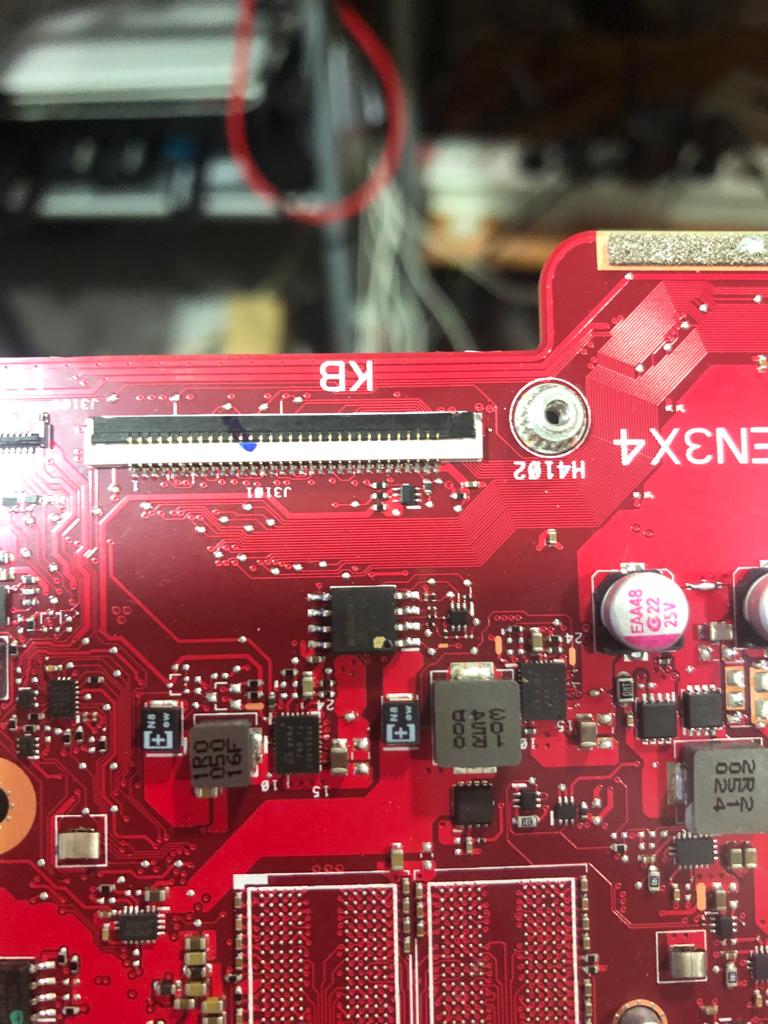

Наиболее распространенные типы поломок ноутбуков в моей практике: топ-5 простых причин выхода устройства из строя - 4

Поскольку говорим о простых поломках, то упомяну BIOS — небольшую микросхему с прошивкой. Интернет говорим нам, что при включении компьютера еще до загрузки операционной системы вступает в работу BIOS, который отвечает за запуск компьютера, тестирование компонентов компьютера, настройки параметров этих компонентов, осуществление функций ввода — вывода.

Если вы хоть раз обновляли биос, то, вероятно, видели предупреждение вроде «Не отключайте компьютер и питание до завершения процесса обновления». Не зря предупреждают, ой не зря. Если в процессе обновления прошивки ноутбук выключится, то в 99% случаев будут проблемы именно в плане включения. И обычный пользователь ничего не сделает. Есть у некоторых моделей возможность обновить поврежденную прошивку с флешки (у HP, например), но таких мало. Чаще всего нужно брать программатор, это копеечное устройство, которое продается на али, выпаивать микросхемку и обновлять прошивку уже при подключении к рабочему ПК. Есть и «прищепки», которые дают возможность подключиться к микросхеме на плате, без выпаивания, но я рекомендую выпаивать, так проще и безопаснее для платы.

Наиболее распространенные типы поломок ноутбуков в моей практике: топ-5 простых причин выхода устройства из строя - 5


В моей практике биос «летит» чаще всего у Acer и Lenovo. У мастеров есть поговорка: «В любой непонятной ситуации шей биос». И реально, ноутбук может вести себя ну очень странно, но прежде, чем начать ковыряться в компонентах, стоит попробовать его прошить — это может решить проблему в течение получаса.

К слову, ноутбук может пробовать включаться, загорается подсветка экрана, или появляется лого и все «висит», либо ноутбук уходит в циклическую перезагрузку — все это, скорее всего, проблемы с биосом.

Клавиатура/плата кнопки включения

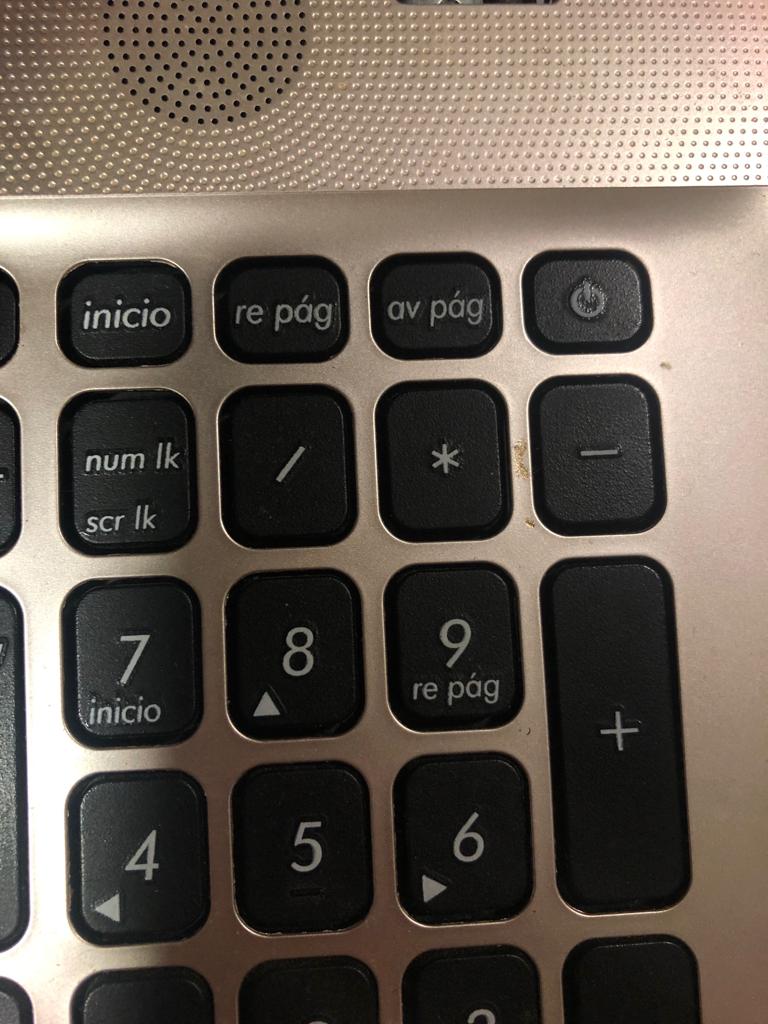

Наиболее распространенные типы поломок ноутбуков в моей практике: топ-5 простых причин выхода устройства из строя - 6

Ооочень часто просто выходит из строя кнопка включения ноутбука — и в 90% это кнопки, которые размещены на общей клавиатуре. За такое решение я бы штрафовал разработчиков, поскольку в этом случае приходится менять клавиатуру, что отнимает много времени. Для обычного пользователя проблема выглядит именно так — ноутбук заряжается, но не включается.

Много раз я покупал на онлайн-барахолке дорогие игровые ноутбуки с вердиктом пользователя «на свалку», где проблема была именно в кнопке включения на клавиатуре. Доходит до смешного — один раз увидел лот, материнская плата игрового ноутбука. Спросил пользователя, есть ли у него все остальное — тот ответил, что да, но он собирается это выбросить. Попросил отправить все, в мастерской собрал, оказалось, что проблема именно в кнопке, починил за час, наверное. Почему в Испании так много любителей сразу все выбросить — не понимаю, ведь можно продать хотя бы на запчасти.

Иногда выходит из строя шлейф отдельной кнопки включения (например, когда ноутбук разбирали, чтобы почистить в домашних условиях, и сильно дернули, или вставили криво и т.п.). Тоже быстро чинится. Главное — проверить, есть ли ток на контактах кнопки или клавиатуры и отсюда уже плясать.

Залитие жидкостями

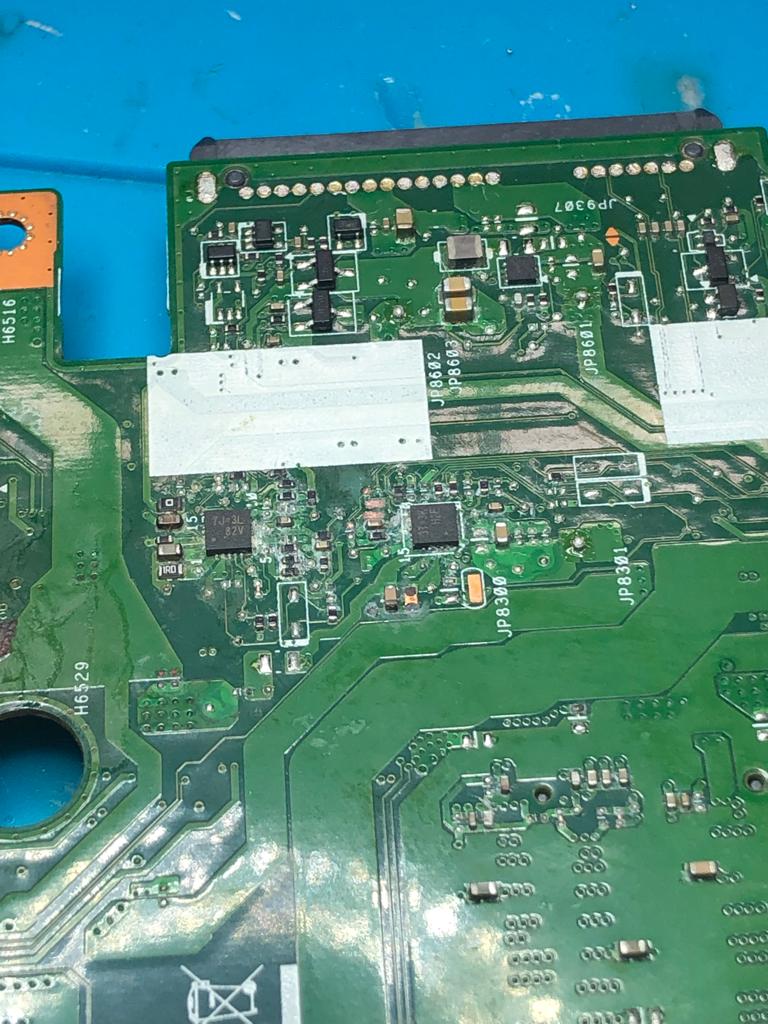

Наиболее распространенные типы поломок ноутбуков в моей практике: топ-5 простых причин выхода устройства из строя - 7

Я тут поговорю о «залитиках» с небольшими областями залития платы. Если затронута большая часть поверхности платы — ремонт будет сложным и не факт, что это поможет. Но бывает так, что буквально капля жидкости попадает в критически важное для работы устройства место. Ну, например, на ножки того же биоса, или микроконтроллера. Часто это не приводит к повреждению всех остальных компонентов, просто быстро образующиеся окислы замыкают какие-то контакты, и ноутбук не включается. Часто обычная чистка помогает привести устройство в чувство. Если дорожки/компоненты еще не затронула коррозия, то чистка может помочь. В одном из случаев капля попала на крохотную микросхемку, отвечавшую за формирование изображения на экране. Подсветка дисплея работала, а вот изображения не было. В итоге чистки хватило для того, чтобы все заработало. Для того, чтобы коррозии не было, сначала прогрел микросхемку с флюсом (до 200С, не больше), а потом пропаял контакты.

На самом деле, залитие обычно приводит к сложным комплексным проблемам, решить которые ой как не просто. Но иногда случается и так, как я описал выше.

В целом, пока в этой статье я рассказал все, что хотел. Описанные поломки — причина выхода из строя примерно 80% проблемных устройств. Все остальное — уже гораздо более сложные случаи.

Повторюсь, материал не для профи — они все это и так знают. Но статей, где рассказывается о подобных поломках (не имею в виду формат «надо включить, вынуть батарею, отключить адаптер, включить все снова») не так много. Поэтому надеюсь, что Хабру будет интересно. Если да — то потом могу публиковать и другие случаи из своей практики, уже более специфические, сложные и интересные для профи.

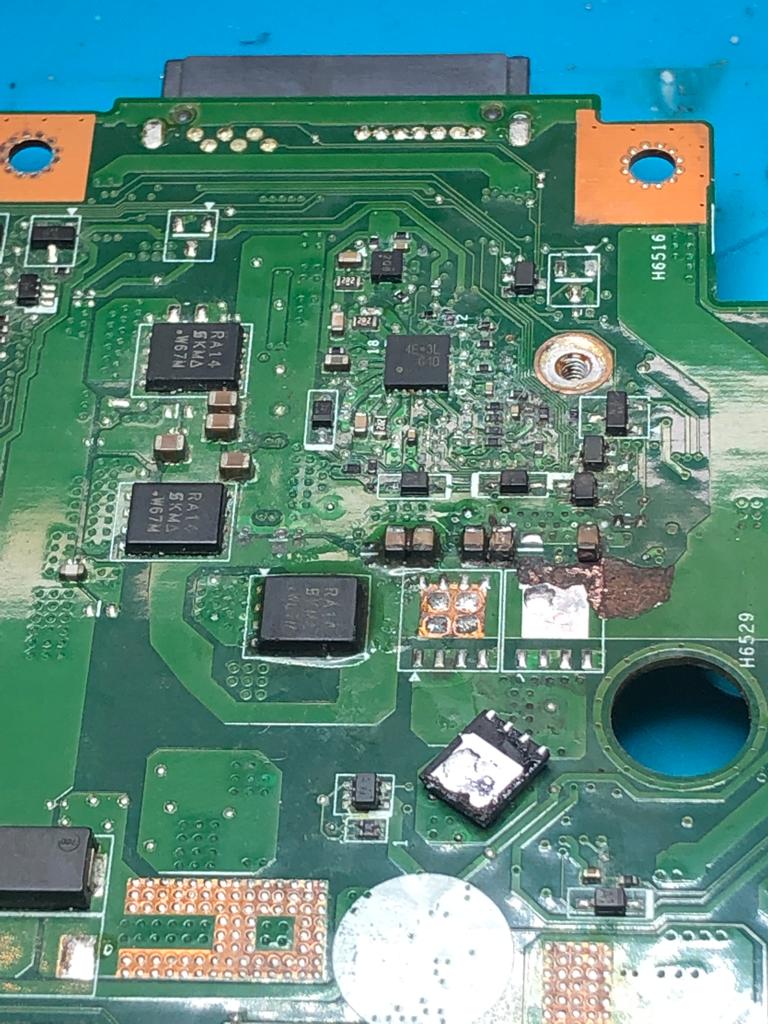

Наиболее распространенные типы поломок ноутбуков в моей практике: топ-5 простых причин выхода устройства из строя - 8

Возможно, эти тексты тоже вас заинтересуют:

Как упростить анализ данных? Запуск и сценарии использования готовой виртуальной машины для аналитики
Как эффективно делиться результатами своей работы? О «хвастовстве» здорового человека
«Midjourney на коленке». Как развернуть нейросеть в облаке за 5 минут, или начало работы с Diffusers

Как пример — сейчас привел в чувство как раз залитый игровой ноутбук, где выгорела пара мосфетов, корродировали дорожки на плате и было замыкание в межслое (платы современных устройств многослойные, с множеством контактных дорожек, которые соединяют самые разные компоненты и чипы).

Ну а на этом все, до новых встреч!
