Сенсорная крышка для мусорного ведра своими руками

в 9:36, , рубрики: avr, diy или сделай сам, ИК, микроконтроллер, Программинг микроконтроллеров, сервопривод, Электроника для начинающих, метки: , , , ,


В статье расскажу, как превратить обычное ведро с крышкой в автоматическое.
Подошел к ведру — крышка открылась, положил в него что надо, отошел — крышка закрылась.

Ведро использовано металлическое блестящее, крышка открывается педалью, такие ведра можно найти во многих магазинах.
Для доработки ведра использованы ИК светодиод, ИК приемник, сервопривод, микроконтроллер.
Управление и контроль перегрузки сервопривода осуществляется c помощью микроконтроллера ATtiny44A фирмы Atmel.

Программа управления написана на C в Atmel Studio 6.1.

Электронная начинка

Алгоритм работы

  • ИК светодиод постоянно шлет некий бинарный код, ИК приемник его читает и если произошло совпадение выдается команда на открытие крышки.
  • После открытия крышки ждем 7 сек и закрываем крышку, если сенсор не активен.
  • Если во время открытия крышка уперлась в препятствие, то — пищим, ждем некоторое время (3 сек) и повторяем попытку. При повторной неудачи «засыпаем» на более длительное время (60 сек).

ИК Датчик

Принцип работы основан на свойстве отражения ИК лучей от препятствия.
ИК диод посылает в пространство модулированную кодовую посылку, а ИК приемник ее принимает.
Для регулирования мощности передачи используется подстроечный резистор RV1.
Несущая частота сигнала 38 кГц.
Используется бифазное (манчестерское) кодирование. Для него не требуется кварцевой стабилизации частоты.

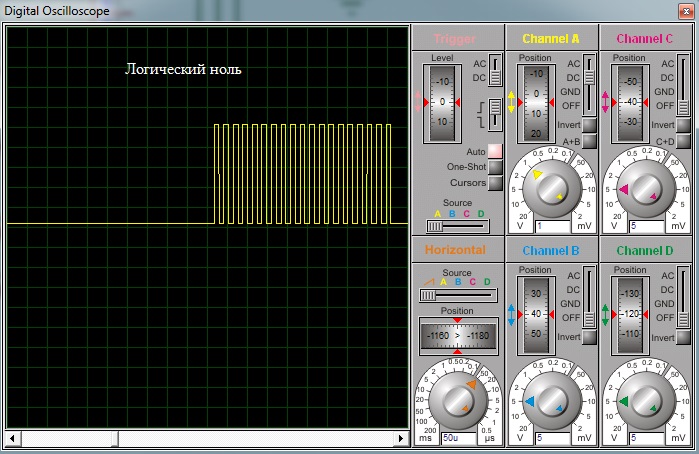

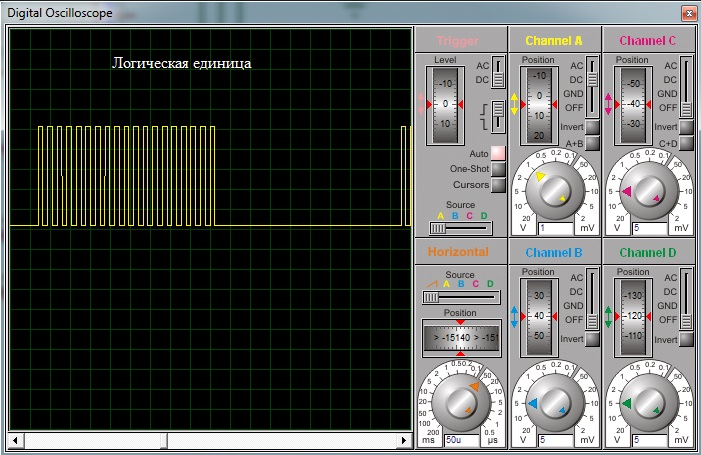

Вот осциллограммы кодирования бита:

Сенсорная крышка для мусорного ведра своими руками
Сенсорная крышка для мусорного ведра своими руками

Вот осциллограмма пакета:

Сенсорная крышка для мусорного ведра своими руками

ИК приемник (я использовал Vishay TSOP4838) принимает сигнал, декодирует и выдает на выход пакет в инвертированном виде.

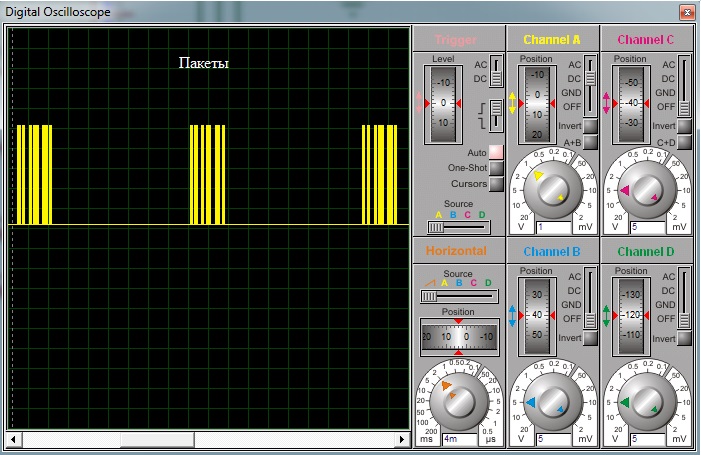

Пакет повторяется через определенное время:

Сенсорная крышка для мусорного ведра своими руками

ИК приемник устройство «умное» и пытается отфильтровать сигнал, подавляя помехи, различные импульсы, которые не подходят под его понимания подходящего формата пакета.
Поэтому между пакетами должны быть пауза не меньше минимальной.
Например, при использовании TSOP4838, если сделать паузу в 15 бит при длине пакета 8 бит, то приемник будет достаточно часто пропускать пакеты.
При паузе в 30 бит — пакеты не пропускаются.

Сервопривод

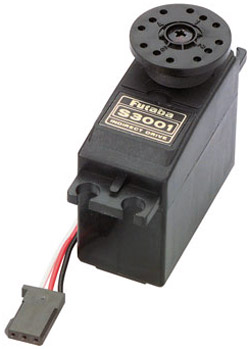

Для открывания крышки используется стандартная серва Futaba S3001.
У нее выдаваемое усилие при 4.8 В около 2.4 кг/см, а при 6 В — 3 кг/см.
Крышка металлическая и относительно тяжелая, но данного сервопривода для нее хватает.

Питание на сервопривод подается только на время его позиционирования. Для этого используется Logic level MOSFET транзистор.
Для контроля потребляемого сервоприводом тока используется резистор 0.5 Ом.
Микроконтроллер замеряет падение напряжения на нем и, при превышении, отключает питание сервопривода.
Пиковое значение потребляемого тока во время открытия крышки 500 мА, во время закрытия — 150 мА, при «заклинивании» — 550 мА.

Сервопривод управляется импульсами длительностью от 1.1 до 1.8 мс, которые следуют каждые 0.02 секунды.
После окончания управляющего импульса сервопривод, при необходимости, начинает позиционироваться.

Осциллограммы:
Желтым — управляющие импульсы, голубым — потребление сервопривода (падение напряжения на шунте).

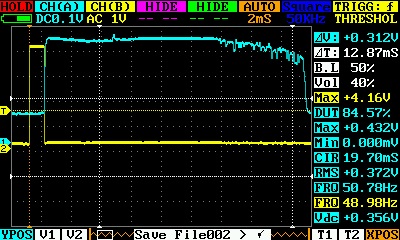

Вот осциллограмма начала нормального позиционирования сервопривода:

Сенсорная крышка для мусорного ведра своими руками

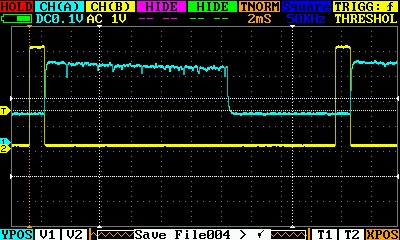

Нормальное позиционирование, где-то в середине перемещения:

Сенсорная крышка для мусорного ведра своими руками

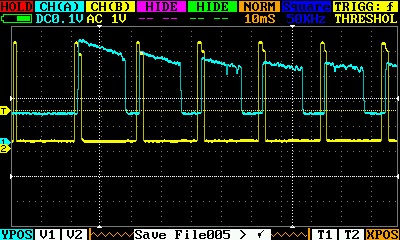

Вот осциллограммы заклинивания сервы:

Сенсорная крышка для мусорного ведра своими руками

При старте держим руками:

Сенсорная крышка для мусорного ведра своими руками

Как можно видеть, в самом начале идет достаточно большое потребление практически не зависимо от того может сервопривод перемещаться или нет.
Так же видно, что моментальное потребление сервопривода не может быть больше определенного значения, и для контроля невозможности перемещения привода нужно, в идеальном случае, вычислять площадь под голубым графиком.
В программе падение напряжения на шунте считываются c помощью АЦП и используется простой способ суммирования моментальных значений в течении периода. Если сумма превышает определенный порог — сервопривод останавливается.
Порог подбирается экспериментально.
Значение при котором произошло срабатывание защиты сохраняется в EEPROM.

Схема:
Сенсорная крышка для мусорного ведра своими руками

Программа

Программа написана на С в Atmel Studio 6.1.
Использован микроконтроллер AVR ATtiny44A c 14 выводами в DIP корпусе.
Работает он на частоте приблизительно 7904000 Гц для того, чтобы легко получить 38000 Гц для ИК светодиода.
По умолчанию частота 8 МГц, и частота 7.9 МГц получена путем изменения регистра OSCCAL.
У меня получилось значение 0xA7 при напряжении 5 В.
При изменении напряжения питания или температуры частота немного уйдет, но на работоспособность ИК датчика это влияния не оказывает.

Для передачи — приема ИК сигнала, управления сервоприводом, отсчета времени используется один единственный 8-ми битный таймер, работающий на частоте 988 кHz и настроенный на режим Fast PWM.
Частота сигнала задается регистром OCR0A. В нем значение, при котором будет обнуляться счетчик таймера (TCNT0).
В OCR0B заносится значение, определяющее коэффициент заполнения импульсов. В нашем случае — 50%.
Таймер настроен так, что смена значения на выводе контроллера, к которому подключен ИК диод, происходит 2 раза в период (заданный OCR0A) — при нулевом значении TCNT0 и когда TCNT0 равен OCR0B.

В прерывании по равенству TCNT0 и OCR0B выполняется все работа по приему — передачи ИК сигнала.

ISR(TIM0_COMPB_vect)
{
 	static uint8_t IR_error = 0;

	if(++IR_pulsecnt == IR_BIT_LENGTH/2)
	{
		if(IR_pausecnt == 0)
		{
			if(((IRSENS_IN & IRSENS) == 0) != ((TCCR0A & (1<<COM0B1)) != 0)) IR_error = 1;
			TCCR0A ^= (1<<COM0B1);
		}
	} else if(IR_pulsecnt == IR_BIT_LENGTH)
	{
		IR_pulsecnt = 0;
		if(IR_pausecnt)
		{
			if(--IR_pausecnt == 0)
			{  // after pause send again
				IR_send = IR_SENDDATA;
				goto IRStartSending;
			}
		} else {
			if(IR_send == 0)  // Packet was sent
			{
				if(IR_error == 0) IRDetected = 1; else IR_error = 0;
				IR_pausecnt = IR_PAUSEBITS;
				TCCR0A &= ~(1<<COM0B1); // assumes that COM0B0 = 0
			} else
			{
IRStartSending:
				TCCR0A = (TCCR0A & ~((1<<COM0B1))) | ((1<<COM0B1) * (IR_send & 1));
				// assumes that COM0B0 = 0, if 1 - generate (Clear OC0B on Compare Match, set OC0B at BOTTOM)
				IR_send>>=1;
			}
		}
	}
}

Особенность функции отправки такова — пакет считается отправлен, когда битовый буфер равен 0. Это значит, что в старшем разряде пакета для отправки всегда должна быть единица.
Генерирование ИК сигнала начинается при установки бита COM0B1 в регистре TCCR0A. Подразумевается, что бит COM0B0 равен 0 и нигде до этого не устанавливался.

Управление сервоприводом, отсчет времени, подавление дребезга контакта кнопок выполняются в прерывании по переполнению этого же таймера.
В стандартном режиме, открытие крышки выполняется в два этапа — сначала несколько циклов медленно, затем быстро до полного открытия. Сделано для уменьшении нагрузки на сервопривод и тяги.

Первая кнопка используется для ручного открытия или закрытия крышки.
Вторая кнопка для остановки открытия и для включения/выключения быстрого режима открытия.

Сборка

Сервопривод подключается к вертикальной тяге, горизонтальная тяга и педаль выбрасываются.

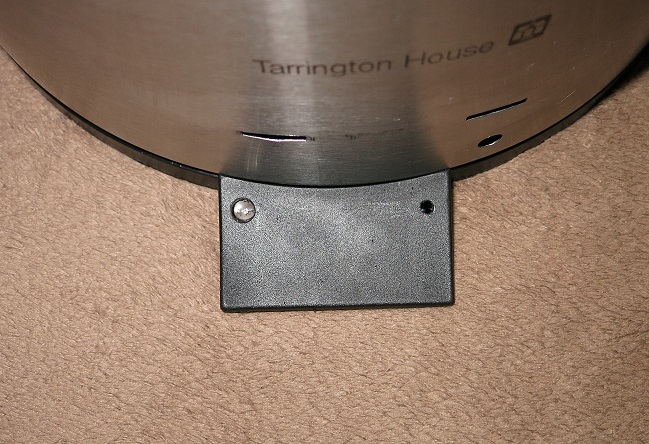

ИК диод и приемник крепятся в выступающую пластиковую ножку. Места для них там как раз хватает.

Сенсорная крышка для мусорного ведра своими руками
Сенсорная крышка для мусорного ведра своими руками

Видео:

Исходник:
yadi.sk/d/OGTOvX73Agk8h

Автор: vad7

Источник
