Домофонный мультиключ и всё про имитацию «таблеток»

в 0:48, , рубрики: Atmega, ATmega8, avr, diy или сделай сам, Программинг микроконтроллеров, Электроника для начинающих

Да, это жутко избитая тема. Универсальный домофонный ключ «таблетку» делал наверное каждый второй, кто начинал изучать микроконтроллеры. В Интернете очень много и статей на эту тему, и готовых решений. Однако, интерес к этому угасать не перестаёт даже с массовым переходом на RFID. Это не удивительно, ведь многим хочется собрать такое устройство, которое выполняет не только весьма интересную задачу, но ещё и всегда с собой. К тому же оно не такое уж сложное в изготовлении.

В этом посте мне хотелось бы собрать в одном месте всю необходимую информацию для тех, кто хочет изготовить такой ключ. Сейчас я постараюсь рассказать о том, какими бывают контактные домофонные ключи, как они работают, как их имитировать, какие при этом бывают подводные камни, а также рассказать о своей реализации такого устройства и о том, как можно собрать аналогичное самому.

Домофонный мультиключ и всё про имитацию «таблеток»

Внимание! Этот ключ не позволяет нелегально проникать куда-либо. Это устройство лишь для того, чтобы носить один ключ вместо нескольких.

Хотя ничто не мешает вам записать в него универсальные коды открытия домофонов.


Типы домофонных ключей «таблеток»

Домофонный мультиключ и всё про имитацию «таблеток»

На самом деле подобные ключи в корпусе MicroCAN бывают разных типов, хотя внешне и выглядят почти одинаково. Объединяет их только то, что ключ имеет два контакта — земля и данные, при этом используется паразитное питание, т.е. ключ питается непосредственно от линии данных. Для открытия двери используется серийный номер, который даётся на заводе. То есть это не ключ программируется на открытие домофона, а в память домофона заносится список ключей, которые могут его открывать. Рассмотрим их подробнее.

iButton

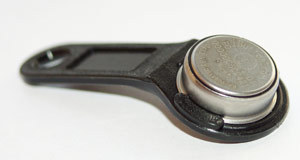

Самый популярный тип домофонных ключей — это iButton, а именно DS1990A от компании Dallas, работает по протоколу 1-Wire. Протокол весьма хитрый, подразумевает двустороннее взаимодействие — на ключ можно отправлять различные команды, на которые он по-разному реагирует. Серийный номер имеет размер в шесть байт, что даёт 28*6 = 281474976710656 различных комбинаций и подразумевает, что все выпущенные ключи должны быть уникальны. Если вам повезло, и у вас оригинальный iButton, то этот номер в шестнадцатеричном виде должен быть выгравирован на нём лазером:

Домофонный мультиключ и всё про имитацию «таблеток»

То есть теоретически чужой такой ключ можно подделать, если просто записать куда-то или сфотографировать эти цифы!

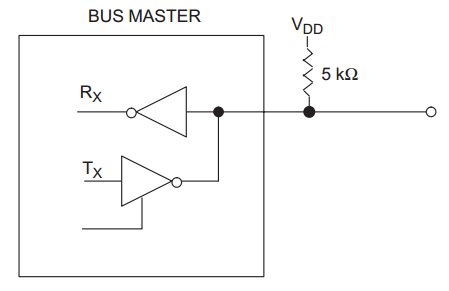

Для взаимодействия с iButton достаточно подключить его к микроконтроллеру и подтянуть линию данных к питанию (2.8-5 вольт) через резистор:

Домофонный мультиключ и всё про имитацию «таблеток»

Скорее всего для многих это всё уже старо как мир, но всё-таки расскажу кратко принцип работы 1-Wire. Обмен данными происходит за счёт поочерёдного прижимания линии к земле, информация при этом кодируется длительностью таких сигналов. Происходит это примерно так:

  • Reset — мастер прижимает линию к земле как минимум на 480 микросекунд, это говорит о начале передачи данных.
  • Presence — через некоторое время ключ отвечает импульсом около 120 микросекунд, что подтверждает его наличие на линии.
  • Команда — мастер посылает команду из восьми бит, при этом логическая единица — это 1-15 микросекунд, а ноль — 60-120.

Далее всё зависит от посланной команды. Обычно это 33h — "READ ROM", чтение серийного номера, после которого мастер читает 64 бита (1 байт — тип устройства, 6 байт — сам номер, 1 байт — CRC). Чтение каждого бита инициализируется мастером, для этого он посылает импульс в 1-15 микросекунд. Если после этого линия прижата к земле со стороны ключа на 60-120 микросекунд, то прочитан ноль, иначе — единица.

Как видите, прочитать ключ достаточно легко. Имитировать ключ гораздо сложнее, тем более многие домофоны используют разные хитрости. Вот основные подводные камни:

  • Нужно всегда реагировать на reset, даже если он послан во время передачи данных. Импульс длиннее 480 микросекунд говорит о том, что надо начать всё сначала.
  • Момент прикладывания ключа с его точки зрения — это тоже reset, ведь до этого питания не было. Поэтому теоретически домофон может и не посылать reset, и следует периодически отвечать сигналом presence по своей инициативе.
  • Ключи могут реагировать и на другие команды: 0Fh как альтернатива 33h, SKIP ROM (CCh), MATCH ROM (55h) и самое хитрое, о чём я расскажу отдельно ниже, — SEARCH ROM (F0h). Некоторые домофоны могут послать самые разные комбинации таких команд, чтобы убедиться в том, что ключ настоящий.
  • Бывает и обратная ситуация — домофон посылает команду, на которую ключ реагировать не должен. Дело в том, что некоторые программируемые ключи на них всё-таки реагируют, и так происходит ещё одна проверка. Необходимо полностью игнорировать всё, что идёт за этими командами, пока не будет послан reset.
  • Для отсчёта времени лучше использовать асинхронный таймер в микроконтроллере, т.к. счёт идёт на микросекунды. Однако, установка кварца при этом будет излишней.

Про SEARCH ROM (F0h) — это команда поиска всех 1-Wire устройств на шине. Дело в том, что теоретически можно подключить параллельно много ключей и получить список всех серийных номеров. В реальности для iButton такое не используется, ведь к домофону всегда прикладывается один ключ. Однако, некоторые домофоны посылают эту команду, ожидая найти один единственный серийный номер. Алгоритм весьма интересный. Каждое из устройств на шине одновременно посылает бит своего серийного номера, при чём два раза (т.е. мастер должен прочитать два бита). Сначала обычным образом, а затем инвертированным. Что же получается в итоге? Если у устройства в серийном номере стоит единица, то посылается «10». Если ноль, то «01». И всё отлично, пока у всех устройств эти биты совпадают. А если нет… Выше я написал, что при чтении наличие длинного сигнала — это 0, а отсутствие — это 1, т.е. 0 является доминантным. Таким образом, при возникновении конфликтов читаются два нуля. После получения «10», «01» или «00» мастер должен послать в линию только что прочитанный бит. В случае с «00» он таким образом выбирает, с какой группой устройств работать далее. В результате после N итераций получается бинарное дерево из N серийных номеров.
Ответить на такую команду получается несколько сложнее, чем на обычный READ ROM. Нужно посылать каждый бит дважды — обычный и инвертированный, а затем проверять — совпадает ли с ним полученный от мастера ответ, и если не совпадает, то игнорировать дальнейшие команды.

Cyfral

Ключ «Цифрал DC-2000А» — это отечественная разработка. Взаимодействовать с ними гораздо проще, т.к. они весьма глупые — не принимают никакие команды. Достаточно просто подать на ключ питание, и он сразу начнёт бесконечно посылать код, изменяя своё сопротивление. Если дать ему 5 вольт, подключив через резистор в 1 кОм, то на осциллографе можно увидеть примерно такую картину:

Домофонный мультиключ и всё про имитацию «таблеток»

Ключ меняет своё сопротивление примерно между 800 Ом и 400 Ом, если я не ошибаюсь, а следовательно и потребление тока. Можно сказать, что сигнал аналоговый, а это всё немного усложняет с аппаратной точки зрения. Хотя иногда может и упростить. Например, ключ можно прочитать, просто подключив его к микрофонному входу компьютера и записав аудиофайл.


И да, домофон после этого можно открыть самым обычным MP3 плеером. Но нас же интересуют более цивилизованные методы, верно?

Кодирование немного странное. Ключ циклически посылает девять нибблов (четыре бита), меняя своё сопротивление. Если оно сохраняется низким около 50 микросекунд, то это логический ноль, а если 100 микросекунд — это единица. Но данные кодируется не логическими нулями и единицами, а положением единиц среди нулей! То есть ключ при посылке кода может выдать только одну из четырёх комбинаций: «1000», «0100», «0010» и «0001». Однако, используется ещё и комбинация «0111» как стартовая последовательность. В итоге данные от ключа могут выглядеть как-то так: «0111 1000 0100 0010 0001 1000 0100 0010 0001 », где «0111» указывает на начало. Никакой контрольной суммы нет — код просто читается несколько раз для уверенности.

Итого восемь последовательностей, в которых возможны четыре комбинации. Не сложно посчитать, что это даёт нам 65536 вариантов ключей. Не так уж и много, они явно часто повторяются. Теоретически если в подъезде 50 квартир, каждой из которых выдано три ключа, можно подобрать один из них перебрав всего 436 комбинаций. Но я таким не занимался.

Как же лучше читать ключи от Cyfral? Как я уже говорил, уровни аналоговые. Варианта два: аналого-цифровой преобразователь и компаратор. Последний мне кажется надёжнее. Всё отлично работает, если к одному из входов компаратора подключить линию данных подтянутую к Vdd резистором в 650 Ом, а ко второму — ровно половину Vdd, для чего можно использовать делитель напряжения из двух одинаковых резисторов. После этого результат вывода компаратора можно с уверенностью воспринимать как высокое и низкое сопротивление ключа.

Как же имитировать такой ключ? С первого взгляда кажется, что тоже нужно менять сопротивление, но результаты показали, что домофонам не нужна такая точность — можно смело замыкать линию на землю вместо низкого сопротивления и полностью отпускать её, когда нужно высокое.

Метаком

Ещё одна отечественная разработка — домофоны Метаком и ключи К1233КТ2. Как и Cyfral он просто бесконечно посылает код, меняя своё сопротивление/потребляемый ток. К счастью в Интернете доступна официальная документация:

Домофонный мультиключ и всё про имитацию «таблеток»

Домофонный мультиключ и всё про имитацию «таблеток»

Это всё, что нужно знать для работы с этим ключом. Он посылает четыре байта данных, но в каждом из них один бит уходит на проверку чётности. Итого выходит 28 полезных бит, а 228 = 268435456 комбинаций.

Увы, я так и не смог найти ни один такой ключ, чтобы поэкспериментировать с ним. Однако, в Интернете легко найти универсальный код, который открывает 99% домофонов Метаком. Один из них как раз в соседнем от меня подъезде. Я написал программу, посылающую этот код, основываясь только на технической документации. Соседний подъезд открылся с первой попытки. Похоже, что этому домофону тоже не так уж важно точное сопротивление. На этом я оставил Метаком в покое и решил, что чтение их ключей не так уж и нужно.

Универсальные коды ключей

На самом деле универсальные ключи от домофонов — это скорее миф. Разработчики почти никогда не делают для себя какой-то специальный код для всех дверей, исключение составляют только Vizit.

Но есть легенда, которая гласит, что после чтения кода ключа многие домофоны сверяют его со всеми кодами, которые записаны в ячейках памяти. Однако, в ячейках, где ещё ничего не было записано, лежат FFки или нули. Таким образом домофон можно открыть, послав ключ только из нулей или только из FFок.

Звучит как полнейший бред. Каким надо быть программистом, чтобы допустить такой баг? Но… это действительно часто работает. Да, в свежих прошивках это обычно исправлено, но многие домофоны стоят без изменений годами. Невероятно, но факт.

Любые другие коды ключей выдаваемые за универсальные — это обычно всего лишь служебные ключи для сотрудников почты, ЖКО или самой домофонной компании, и они работают только в отдельных населённых пунктах.

Создание мультиключа

Перейдём уже к практике! Да, я пытался совместить в одном устройстве и имитацию ключей, и их считывание (кроме Метаком), и синхронизацию с компьютером по USB. Вот схема того, что получилось (кликабельно):

Домофонный мультиключ и всё про имитацию «таблеток»

Компоненты и их предназначение:

  • IC1 — микроконтроллер ATMEGA8/ATMEGA8A/ATMEGA8L;
  • U1 — USB-контроллер FT232RL, нужен для подключения устройства к компьютеру;
  • CON1 — miniUSB разъём;
  • BT1 — батарейки, дающие 3-5 вольт;
  • D1 и D2 — диоды (желательно шоттки), которые изолируют питание от батареи от питания от USB;
  • P1 — «таблетка» iButton, используется для подключения к домофонам;
  • P2 — контакты считывателя ключей, используются для подключения к ключам;
  • R1 — резистор, подтягивающий линию 1-wire к VCC;
  • R2 — токопонижающий резистор для управления транзистором Q2;
  • R3 — резистор, ещё сильнее подтягивающий линию к VCC для считывания ключей Cyfral;
  • R4 — токопонижающий резистор, используется для открытия Q1 и определения подключения к USB;
  • R5 — подтягивает базу Q1 к земле, чтобы закрывать его, когда нет подключения к USB;
  • R6 — токопонижающий резистор для светодиодов, достаточно одного, т.к. одновременно они не горят;
  • R7 и R8 — делитель напряжения для одного из входов компаратора, чтобы считывать ключи Cyfral;
  • Q1 — транзистор для определения подключения к USB;
  • Q2 — транзистор для включения земли на считывателе и эмуляторе, чтобы не сажать батарейки, случайно замкнув контакты в кармане;
  • C1, C2 и C3 — конденсаторы для фильтрации питания;
  • SW1 — единственная кнопка для управления устройством;
  • LEDS — семь светодиодов в форме восьмёрочки для отображения номера ключа.

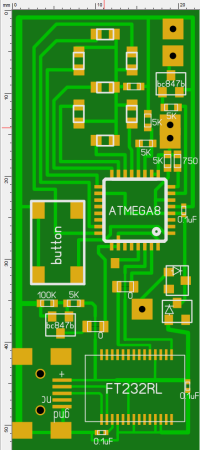

Печатная плата (кликабельно):

Домофонный мультиключ и всё про имитацию «таблеток»

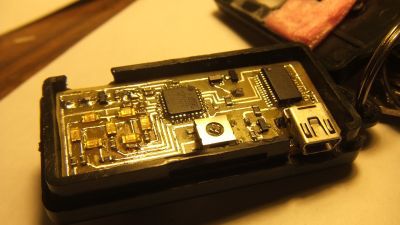

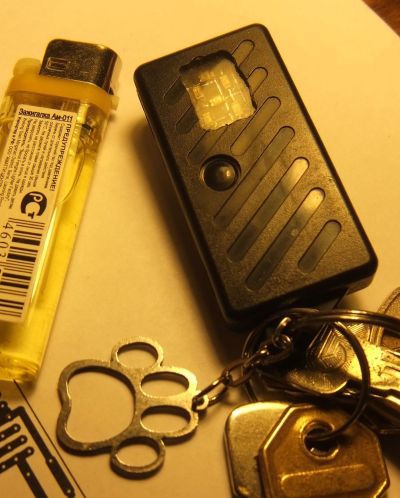

Это было ещё время до покупки 3D принтера, когда я проектировал устройства под корпуса, а не корпуса под устройства. Ко мне в руки попал очень приятный экземпляр в виде брелка и с кнопкой. Просто идеально, оставалось только проделать отверстия под USB и светодиоды. Увы, я до сих пор не могу найти в продаже точно такой же корпус. В итоге получилось как-то так:

Домофонный мультиключ и всё про имитацию «таблеток»

Домофонный мультиключ и всё про имитацию «таблеток»

Батарейки под платой. Кстати, мне их хватило на год, пока я случайно не полез купаться, забыв вытащить ключи.

Управление производится всего одной кнопкой. При её первом нажатии устройство включается. Кратковременным нажатием кнопки производится выбор ключа, номер которого отображается светодиодами. Когда нужный ключ выбран, достаточно приложить контакты к считывателю домофона.

Длительное нажатие на кнопку переводит устройство в режим считывания ключей, при этом мигает средний светодиод. В этот момент нужно приложить ключ к контактам считывателя ключей (именно для этого у меня снизу вкручен винтик). Если считывание прошло успешно, отобразится номер, под которым ключ занесён в память.

При подключении по USB устройство видится как виртуальный COM-порт. Для простоты работы был написан клиент под Windows:

Домофонный мультиключ и всё про имитацию «таблеток»

Он позволяет считывать ключи из устройства, при этом автоматически заносит их в базу данных. Само собой, ключи можно и записывать.

Исходники прошивки есть тут: github.com/ClusterM/ibutton
Исходники клиента тут: github.com/ClusterM/ibutton_client

Заключение

Очень удобно в одном устройстве иметь ключи от дома, родственников, работы и подъездов друзей. Особенно актуально для тех, кто не провёл в квартиру домофонную трубку. Но создавать мультиключ было не столько полезно, сколько интересно. Это отличная практика для изучения микроконтроллеров. Да, именно с этого я в своё время начинал. Помимо этого каждый новый не открывающийся подъезд вызывал целую бурю интереса. Бегать по городу и решать логические задачи, чтобы открыть какую-то дверь — это как видеоигра в реальной жизни! Чертовски увлекательно. Не хватает только схваток с гопниками и бабулек у подъездов в виде боссов ;)

Автор: ClusterM
