Электролонгборд своими руками

в 11:33, , рубрики: DIY, diy или сделай сам, лонгборд

Всем доброго дня. Сегодня я расскажу, как сделать электро-лонгборд своими руками. Итогом всей сборки стала доска с максимальной скоростью 32-35км/ч, запасом хода на 25-30км и весом около 8кг.

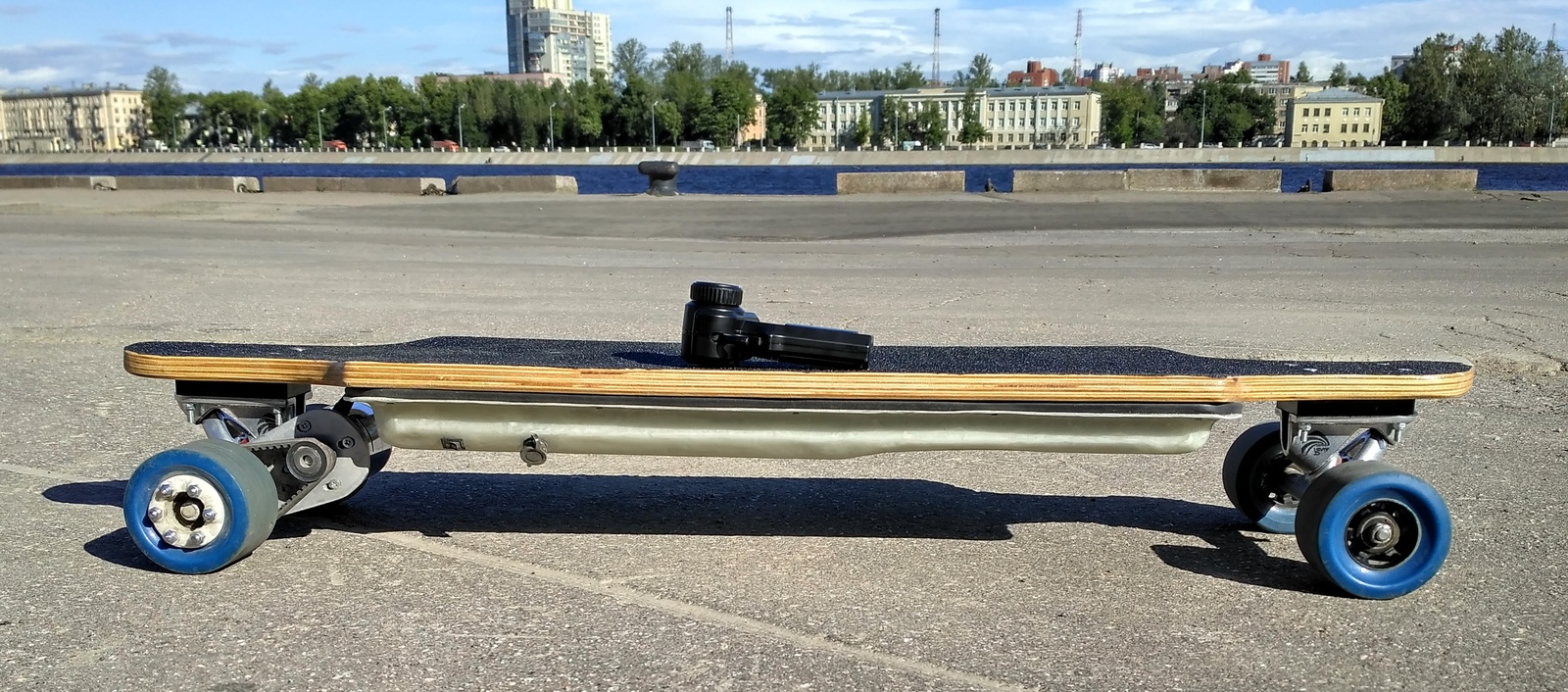

Электролонгборд своими руками - 1

Запчасти (которые использовал я):

1) Дэка (делалась на заказ)
2) Траки Paris 180mm
Колеса 83мм
Кронштейн из 6мм алюминия
Шкивы: ведущий — сталь, 15 зубцов; ведомый — 3D печать(нейлон), 40 зубцов
3) Контроллер VESC
4) Аккумулятор 10S4P 18650 LG HE2
5) Мотор Turnigy SK3 6364 190kv
6) Передатчик и приемник GT2B/mini remote

1) Дека

Есть масса вариантов из чего сделать дэку: фанера, шпон, карбон, стекловолокно. Так же можно взять готовую. Главное чтобы она была максимально жесткой, т.к. если вы будете использовать аккумулятор из эл-тов 18650, то он может порваться при излишнем флексе дэки. В моем случае дэка была сделана на заказ по моим резмерам

2) Траки, подшипники, колеса, кронштейн, шкивы

Самые распространенные траки среди самодельных лонгбордов – Caliber II и Paris Trucks, т.к. на них можно найти наибольшее кол-во готовых креплений.

Колеса стоит брать начиная от 83мм (на моем борде — 83мм), т.к. к ним удобнее крепить шкивы из за наличия «спиц».

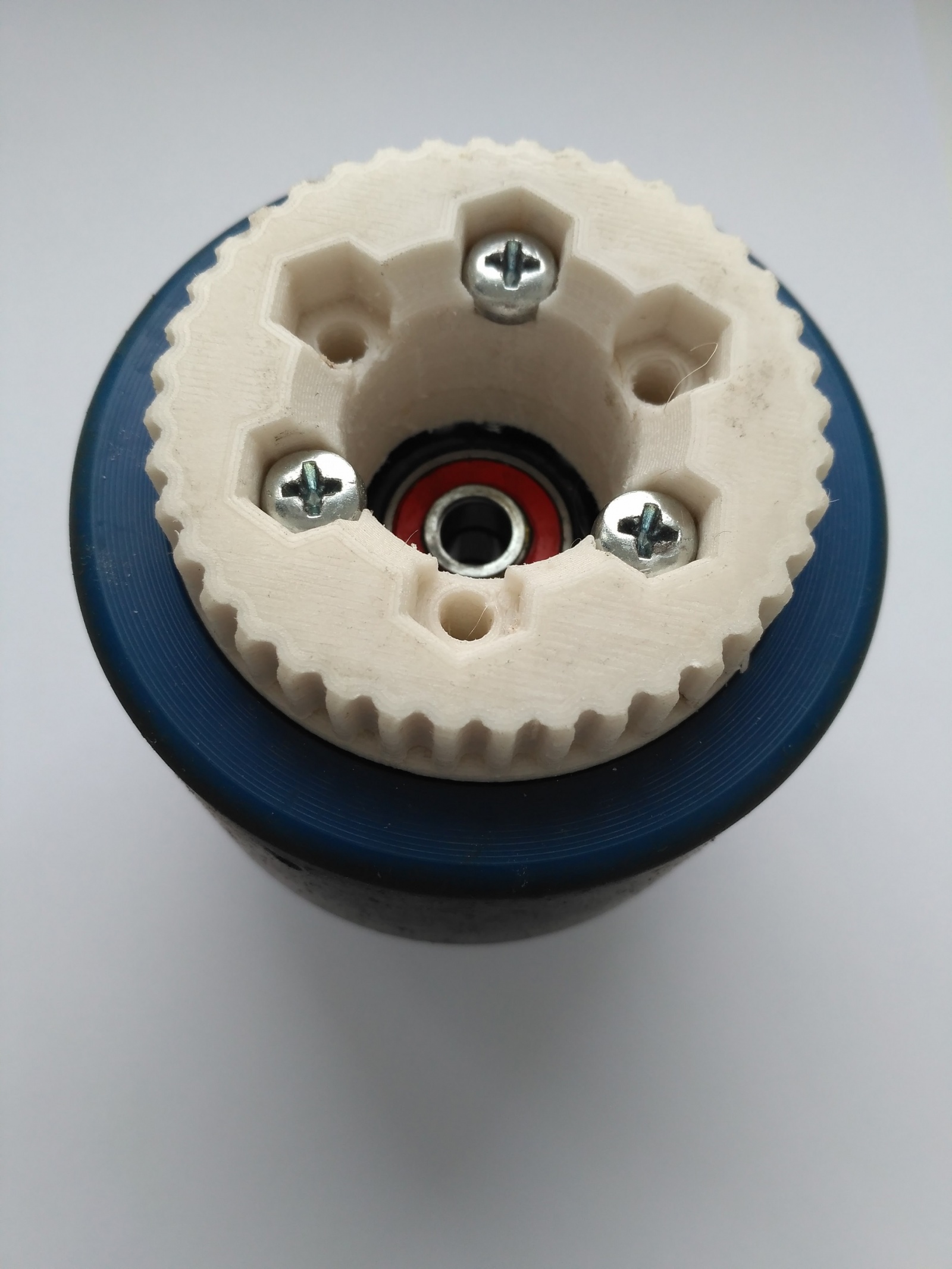

Шкивы обычно делают из стали/алюминия, либо печатают на печатают на 3D принтере. Самый распространенный профиль шкивов и ремней – HTD5M. Для борда с одним мотором стоит брать ремень шириной 15мм, с двумя моторами – 9мм.

Электролонгборд своими руками - 2

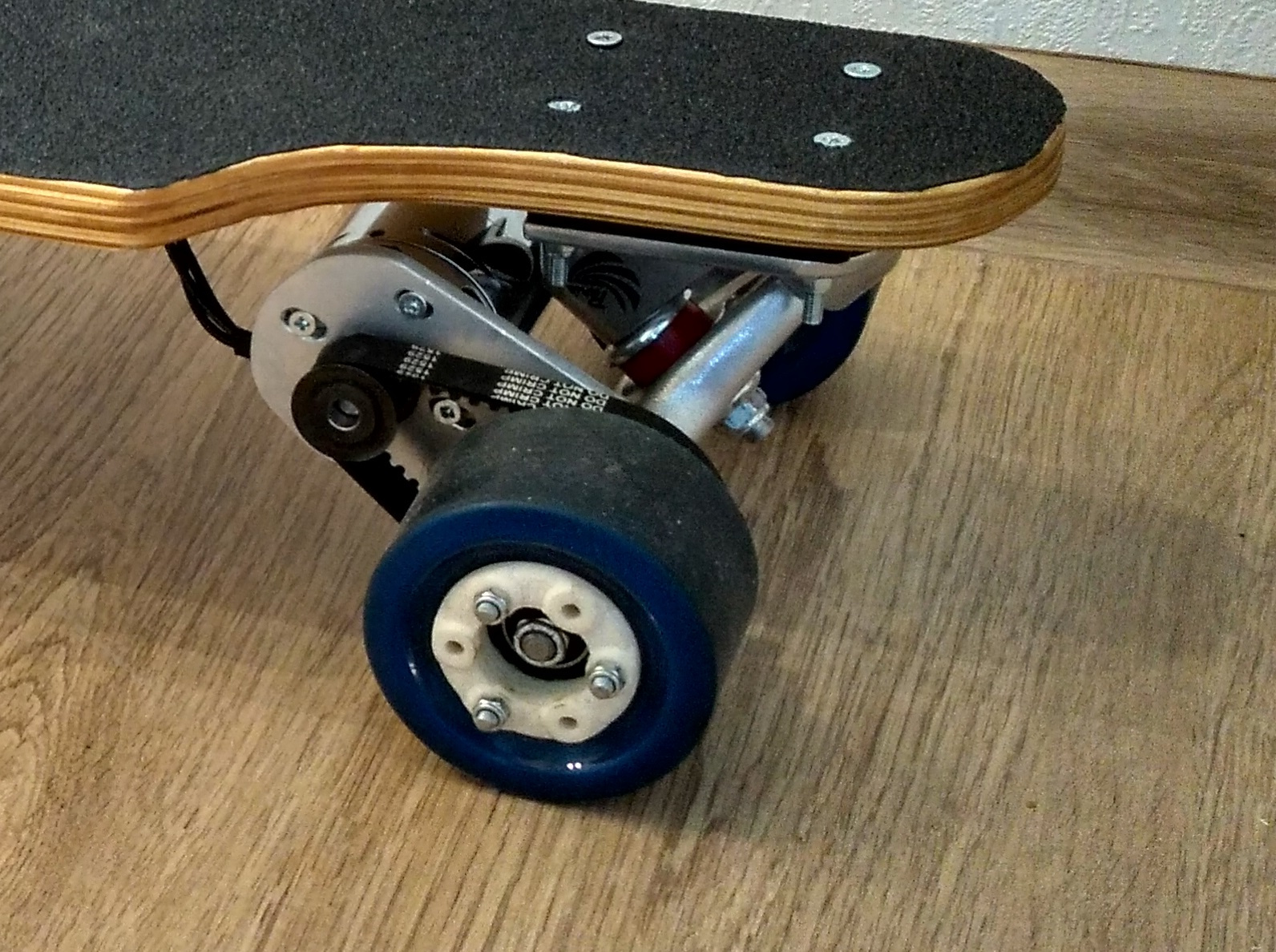

Кронштейны так же можно найти готовые, либо сделать самому. Свой кронштейн я делал сам из 6мм алюминия, а затем мне приварили его к тракам.

Электролонгборд своими руками - 3

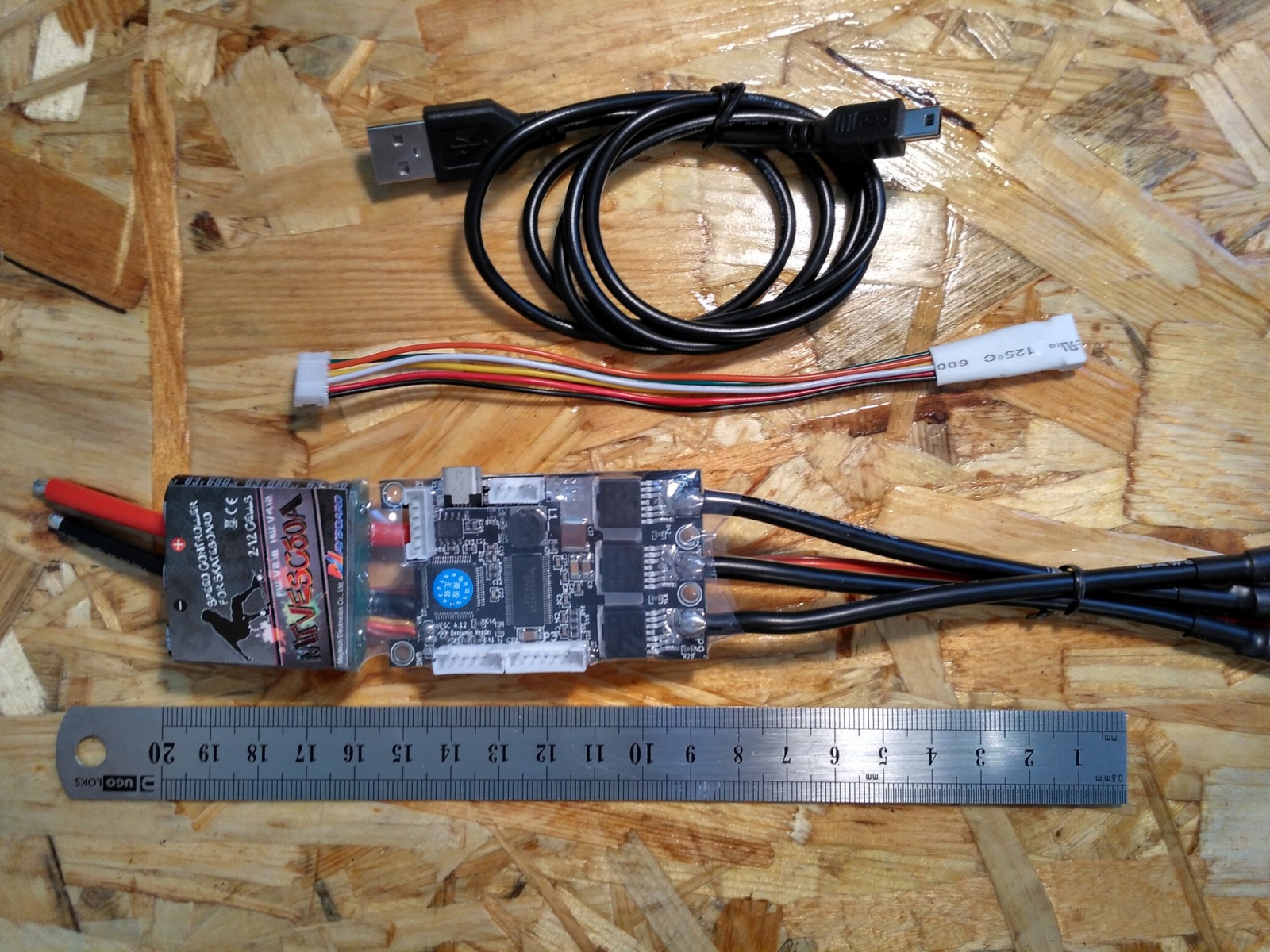

3) Контроллер (ESC — Electronic speed control)

Контроллеры можно использовать разные – начиная с самых дешевых самолетно-вертолетно-лодочных RC контроллеров (от 17$), заканчивая VESC (от 100$), который был разработан специально для лонгбордов.

Я использовал VESC, т.к. уже накатался на вертолетном контроллере. В чем приемущества VESC:

— Плавный разгон
— Наличие тормозов, рекуперативное торможение
— Куча настроек всего и вся (ток, напряжение, макс обороты, кривые ускорения/торможения и пр.)
— Телеметрия с оверлеем на телефоне

Электролонгборд своими руками - 4

4) Аккумулятор

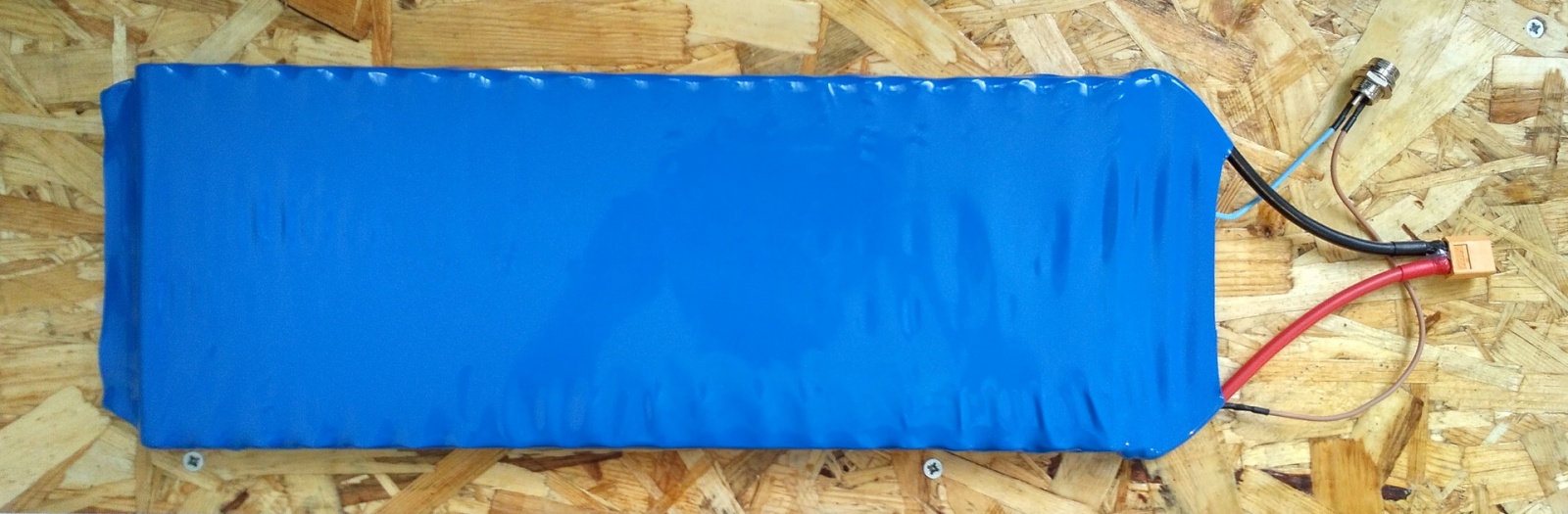

Аккумуляторы обычно используют либо Li-Po пакеты их RC магазинов, либо собранные из Li-Ion эл-тов 18650 с высокой токоотдачей. В моем случае использовался аккумулятор из 18650 LG HE2 10S4P 360Вт/ч.

Электролонгборд своими руками - 5

5) Мотор

Стандартов в электро-лонгбордах стали бесколлекторные моторы размерами от 5055 до 6374. Эти моторы отличаются весом, размерами, мощностью и значением kv. kv – кол-во оборотов на 1Вольт. Для бордов с 6S аккумулятонром стоит брать моторы 280kv и меньше, для бордов с 10S – 200kv и меньше.

Точнее подобрать мотор, шкивы и аккум поможет этот калькулятор. Я выбрал для себя мотор 6364 190kv 2450Вт.

Электролонгборд своими руками - 6

6) Передатчик и приемник

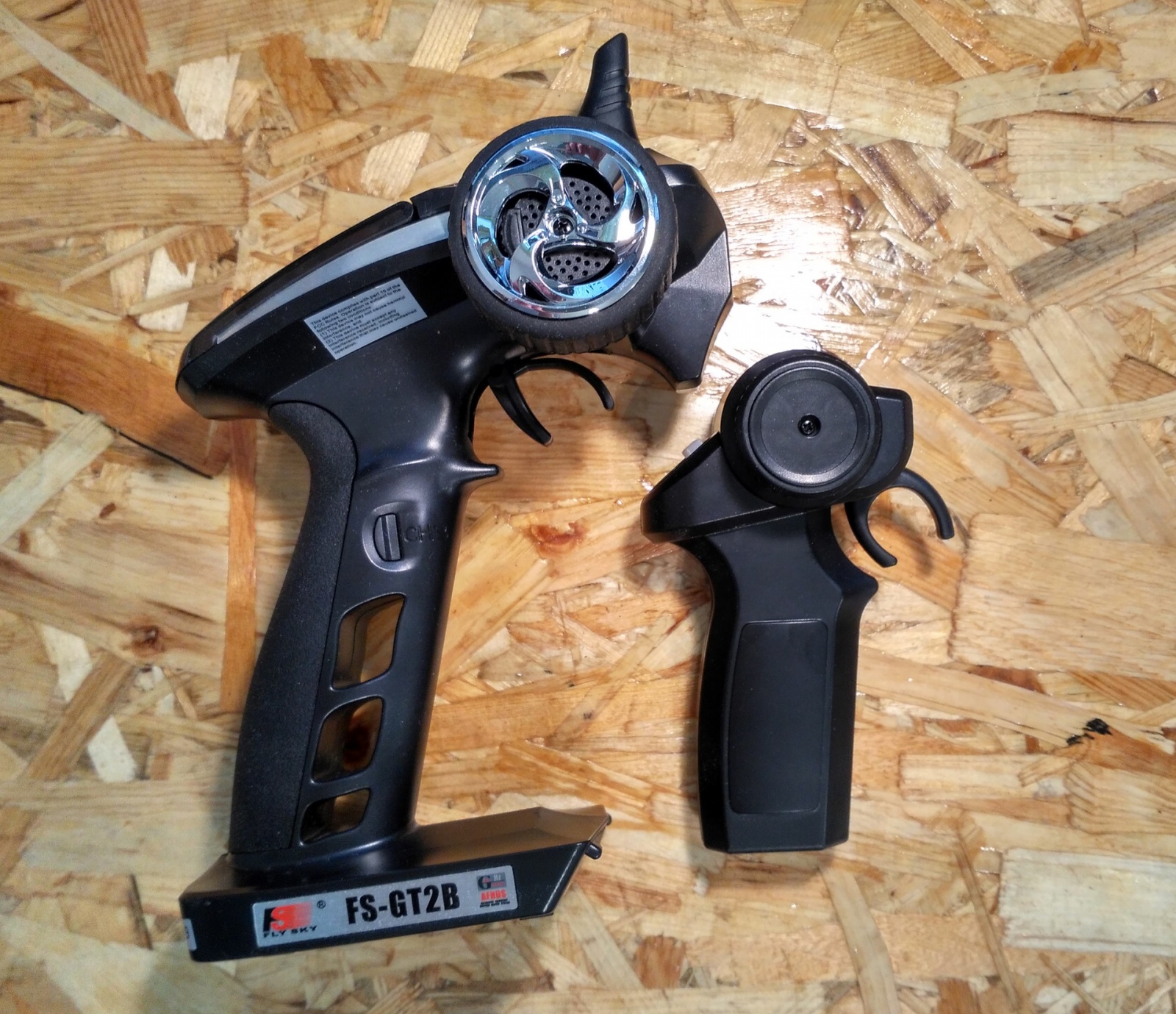

Пультов для лонгбордов сейчас достаточно много, но самыми надежными пультами считаются GT2B (слева на фото) и mini remote(справа на фото). Те, кого не устраивают размеры GT2B печатают для него более компактный корпус на 3D принтере (BadWolf GT2B, Mad Munkey v1 GT2B, SPARKLE v1.0 GT2B) и свапают в него всю электронику.

Электролонгборд своими руками - 7

Сборка:
Крепим шкивы к колесам, на траки ставим кронштейн, колеса надеваем на траки.

Электролонгборд своими руками - 8

Паяем коннекторы, если какие-то не были припаяны. Аккумулятор подключаем к контроллеру, контроллер к мотору. Чтобы можно было удобно включать/выключать доску можно поставить выключатель анти-искру.

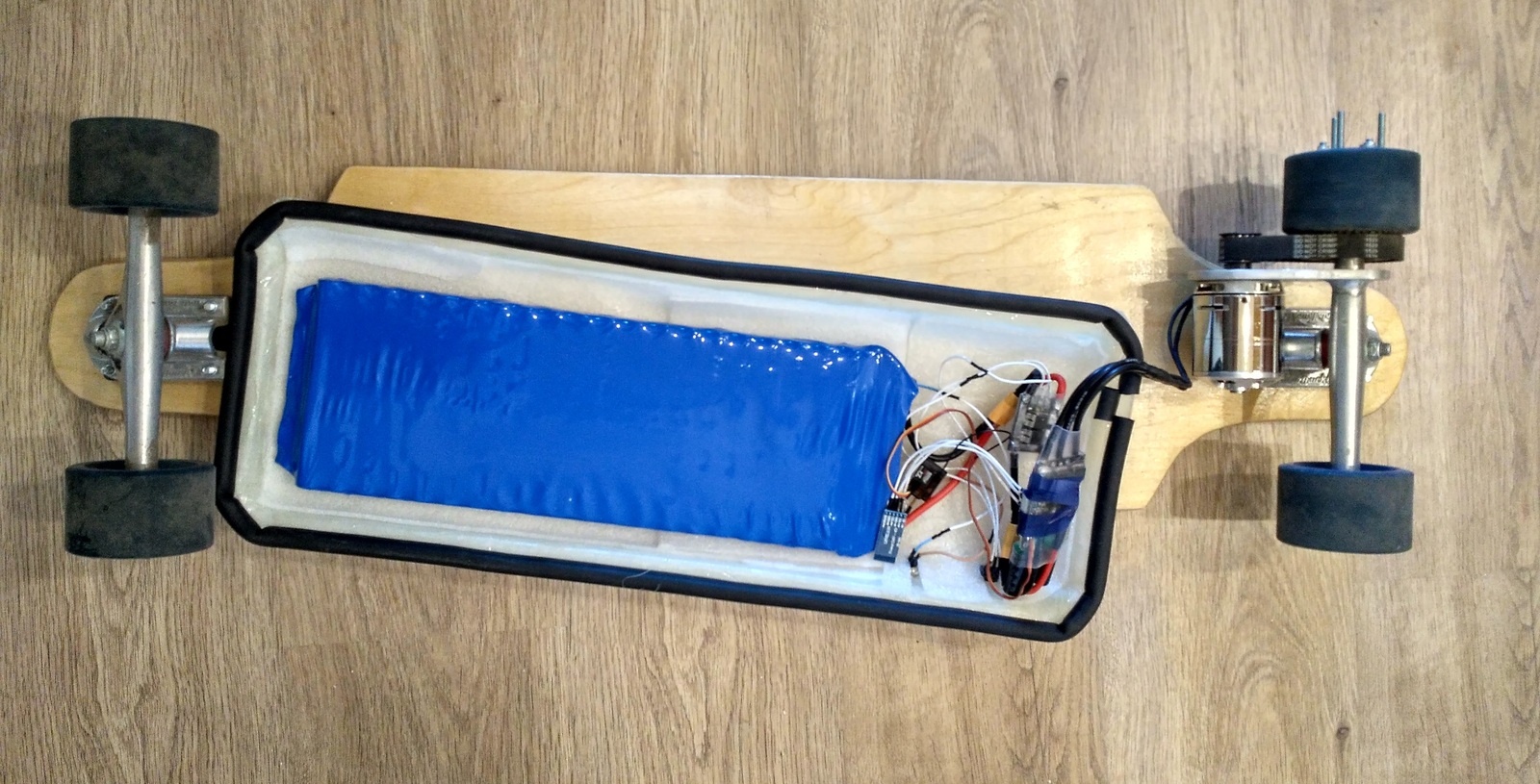

Всю электронику засовываем в удобный короб.

Электролонгборд своими руками - 9

Электролонгборд своими руками - 10

Готово

Электролонгборд своими руками - 11

Калькулятор для подбора комплектующих
Калькулятор для расчета длины ремня

Автор: eLDoska

Источник
