Usb web notifier в подсветку

К сожалению, довелось мне простудиться, застрять дома на три дня, и от безудержного веселья начать перебирать «долгий ящик». В оном ящике я обнаружил «usb уведомитель» от фирмы CBR. Девайс предназначен, для оповещения о входящих сообщений на email, посредством изменения цветовой гаммы.

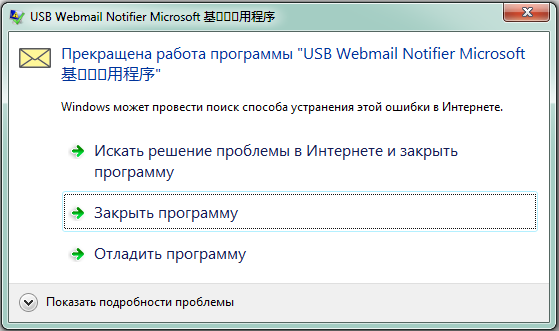

Не знаю, повезло мне, или наоборот, но девайс отказался исполнять свои непосредственные функции. Он определился как HID совместимое устройство, однако чудо-софт работать не захотел.

Usb web notifier в подсветку

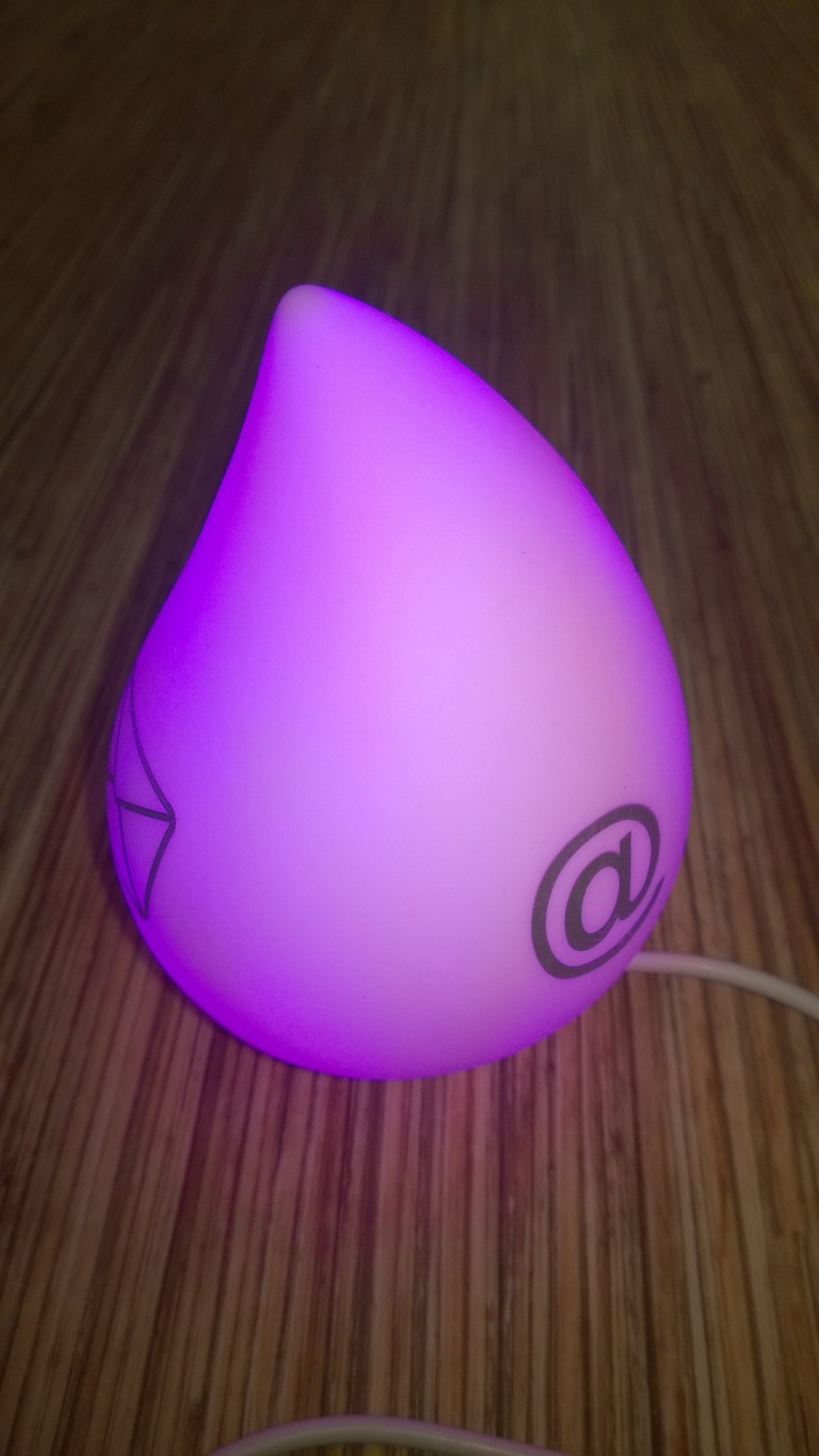

Сначала я подумал о написании софта, который бы повторял заявленный функционал, но основательно подумав, понял, что «уведомитель» мне нужен как собаке пятая нога. С другой стороны внешний вид светодиода в капельке мне приглянулся и я решил сделать из устройства обыкновенный ночник-подсветку.

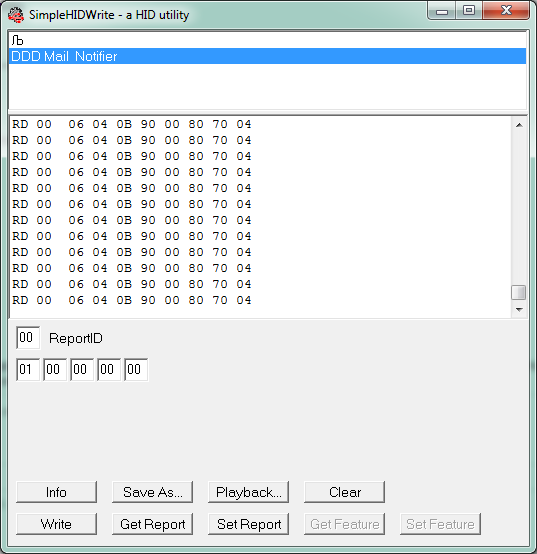

Для начала необходимо было узнать какие же байты отвечают за смену цвета (не забываем это же все-таки HID). Никакой внятной документации не нашлось и пришлось действовать эмпирическим путем (научный метод «пальцем в небо»). Для таких изысканий есть замечательный софт SimpleHIDWrite. Я думал, что на подбор команд у меня уйдет приличное время, однако все оказалось очень просто. Ставим ReportID 00, отправляем 01 00 00 00 00 и наш чудо-девайс окрашивается в красный цвет. Список остальных управляющих байтов на смену цвета приведен ниже:

  • 00 00 00 00 00 — выключить
  • 01 00 00 00 00 — красный
  • 02 00 00 00 00 — зеленый
  • 03 00 00 00 00 — светло-зеленый
  • 04 00 00 00 00 — фиолетовый
  • 05 00 00 00 00 — сиреневый
  • 06 00 00 00 00 — синий
  • 07 00 00 00 00 — светло-синий

Usb web notifier в подсветку

Отлично, теперь осталось дело за малым, написать небольшую оболочку для управления устройством. Так как никакого GUI не предвидеться, решил сделать управление девайсом в виде windows службы на c#. Реализация обмена данными между хостом и HID-устройством с использованием HidLibrary выглядит следующим образом:

 // vendor id, является неизменным, можно узнать из диспетчера устройств в свойствах.
private int vid = 0x1294;
//получаем список устройства с указанным vid'ом
var devs = HidDevices.Enumerate(vid).ToList();
//выбираем устройство, num_devices. параметр из .config
var dev = devs[device_num];
if(dev != null)
{
      //создаем масиив с управляющими байтами
      var data = new byte[5];
      //в obj находится байт для смены цвета
      data[0] = (byte)(int)obj;

      //создаем Report, т.е. хост отдает команду HID_SET_REPORT
      var report = dev.CreateReport();
      //подготавливаем Report
      report.Data = data;

     //и отправляем
     dev.WriteReport(report);
 }

Теперь необходимо определиться как и когда менять цвет, сначала хотел реализовать по таймеру, но это показалось скучным, поэтому решил сделать смену цвета по уровню звука с аудио-входа (подразумевается, что есть микрофон или вебка с микрофоном). Для этого использовал NAudio. Как управляться с данной библиотекой расписано здесь , я лишь приведу обработчик, который отвечает за определение пика уровня звука. В принципе код позаимствован в большей части из статьи по ссылке.

//инициализируем аудио-вход 0, с частотой 8000 Гц и моно-каналом
var dev = new WaveIn(WaveCallbackInfo.FunctionCallback());
dev.DeviceNumber = 0;
//подписываемся на событие обработки данных с аудио-входа
dev.DataAvailable += dev_DataAvailable;
dev.WaveFormat = new WaveFormat(8000, 1);
dev.StartRecording();

void dev_DataAvailable(object sender, WaveInEventArgs e)
{
    //получаем максимальный пик из входящего буффера
    var max = getValueMax(e.Buffer, e.BytesRecorded);
    //если больше заданного уровня
    if(max > _trigger)
    {
         if(ChangeLevelVolumeMax != null)
         {
              //инициализируем событие, на смену цвета
              ChangeLevelVolumeMax(this, e);
         }
     }
 }

private float getValueMax(byte[] buffer, int lenght)
 {
     //массив уровней
     List<float> l_sample32 = new List<float>();
     //определяем уровень, между двумя соседствующими значениями
     for (int index = 0; index < lenght; index += 2)
     {
          float sample32 = (float)(short)((buffer[index + 1] << 8) |
                                        buffer[index + 0]) / 32768f;
         l_sample32.Add(sample32);
      }
      //выбираем максимальный
      var max = l_sample32.Max();
      return max;
}

Ну и выше приведенный код упаковываем в оболочку windows службы:

protected override void OnStart(string[] args)
{
   //USB Notifier
   device = new cApi(cSettings.Usb);
   //Audio
   audio = new cAudio(cSettings.Audio,
           cSettings.Rate,
           cSettings.Chanel,
           cSettings.Trigger);
   audio.ChangeLevelVolumeMax += audio_ChangeLevelVolumeMax;

   base.OnStart(args);
}

void audio_ChangeLevelVolumeMax(object sender, NAudio.Wave.WaveInEventArgs e)
{
    //смена цвета
    device.setNextColor();
 }

protected override void OnStop()
{
     device.Off();
     device.Dispose();
     audio.Dispose();

      base.OnStop();
 }

Дальше осталось создать развертывание службы с помощью Wix. За подробностями пожалуйте на гит. Ну и напоследок видео:

Автор: ScorpoNya
