Использование RF-модулей

в 14:30, , рубрики: RF-модули, Электроника для начинающих, метки:

Иногда, между устройствами требуется установить беспроводное соединение. В последнее время для этой цели все чаще стали применять Bluetooth и Wi-Fi модули. Но одно дело передавать видео и здоровенные файлы, а другое — управлять машинкой или роботом на 10 команд. С другой стороны радиолюбители часто строят, налаживают и переделывают заново приемники и передатчики для работы с готовыми шифраторами/дешифраторами команд. В обеих случаях можно использовать достаточно дешевые RF-модули. Особенности их работы и использования под катом.

Типы модулей

RF-модули для передачи данных работают в диапазоне УКВ и используют стандартные частоты 433МГц, 868МГц либо 2,4ГГц (реже 315МГц, 450МГц, 490МГц, 915МГц и др.) Чем выше несущая частота, тем с большей скоростью можно передавать информацию.
Как правило, выпускаемые RF-модули предназначены для работы с каким-либо протоколом передачи данных. Чаще всего это UART (RS-232) или SPI. Обычно UART модули стоят дешевле, а так же позволяют использовать нестандартные (пользовательские) протоколы передачи. Вначале я думал склепать что-то типа такого, но вспомнив свой горький опыт изготовления аппаратуры радиоуправления выбрал достаточно дешевые HM-T868 и HM-R868 (60грн. = менее $8 комплект). Существуют также модели HM-*315 и HM-*433 отличающиеся от нижеописанных лишь несущей частотой (315МГц и 433МГц соответственно). Кроме того есть множество других модулей аналогичных по способу работы, поэтому информация может быть полезной обладателям и других модулей.

Передатчик

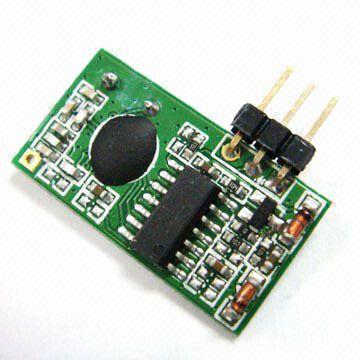

Почти все RF-модули представляют собой небольшую печатную плату с контактами для подключения питания, передчи данных и управляющих сигналов. Рассмотрим передатчик(трансмиттер) HM-T868 image
На нем имеется трехконтактный разъем: GND(общий), DATA(данные), VCC(+питания), а также пятачок для припайки антенны(я использовал огрызок провода МГТФ на 8,5см — 1/4 длинны волны).

Приемник

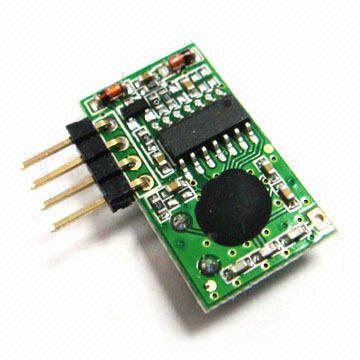

Ресивер HM-R868, внешне, очень похож на соответствующий ему трансмиттер
но на его разъеме есть четвертый контакт — ENABLE, при подаче на него питания приемник начинает работать.

Работа

Судя по документации, рабочим напряжением является 2,5-5В, чем выше напряжение, тем большая дальность работы. По сути дела — это радиоудлинитель: при подаче напряжения на вход DATA передатчика, на выходе DATA приемника так же появится напряжение (при условии что на ENABLE также будет подано напряжение). НО, есть несколько нюансов. Во-первых: частота передачи данных (в нашем случае — это 600-4800 бит/с). Во-вторых: если на входе DATA нету сигнала более чем 70мс, то передатчик переходит в спящий режим(по-сути отключается). В-третьих: если в зоне приема ресивера нету работающего передатчика — на его выходе появляется всякий шум.

Проведем небольшой эксперимент: к контактам GND и VCC трансмиттера подключим питание. Вывод DATA соединим с VCC через кнопку или джампер. К контактам GND и VCC ресивера также подключаем питание, ENABLE и VCC замыкаем между собой. К выходу DATA подключаем светодиод (крайне желательно через резистор). В качестве антенн используем любой подходящий провод длинной в 1/4 длинны волны. Должна получиться такая схемка:
Использование RF модулей
Сразу после включения приемника и/или подачи напряжения на ENABLE должен загореться светодиод и гореть непрерывно (ну или почти непрерывно). После нажатии кнопки на передатчике, со светодиодом также ничего не происходит — он продолжает гореть и дальше. При отпускании кнопки светодиод мигнет(погаснет и снова загорится) и продолжает гореть дальше. При повторном нажатии и отпускании кнопки все должно повторится. Что же там происходило? Во время включения приемника, передатчик находился в спящем состоянии, приемник не нашел нормального сигнала и стал принимать всякий шум, соответственно и на выходе появилась всякая бяка. На глаз отличить непрерывный сигнал от шума нереально, и кажется, что светодиод светит непрерывно. После нажатия кнопки трансмиттер выходит из спячки и начинает передачу, на выходе ресивера появляется логическая «1» и светодиод светит уже действительно непрерывно. После отпускания кнопки передатчик передает логический «0», который принимается приемником и на его выходе также возникает «0» — светодиод, наконец, гаснет. Но спустя 70мс передатчик видит что на его входе все тот же «0» и уходит в сон, генератор несущей частоты отключается и приемник начинает принимать всякие шумы, на выходе шум — светодиод опять загорается.

Из вышесказанного следует, что если на входе трансмиттера сигнал будет отсутствовать менее 70мс и находится в правильном диапазоне частот, то модули будут вести себя как обычный провод (на помехи и другие сигналы мы пока не обращаем внимания).

Формат пакета

RF-модули данного типа можно подключить напрямую к аппаратному UART или компьютеру через MAX232, но учитывая особенности их работы я бы посоветовал использовать особые протоколы, описанные программно. Для своих целей я использую пакеты следующего вида: старт-биты, байты с информацией, контрольный байт(или несколько) и стоп-бит. Первый старт-бит желательно сделать более длинным, это даст время чтобы передатчик проснулся, приемник настроился на него, а принимающий микроконтроллер(или что там у Вас) начал прием. Затем что-то типа «01010», если на выходе приемника такое, то это скорее всего не шум. Затем можно поставить байт идентификации — поможет понять какому из устройств адресован пакет и с еще большей вероятностью отбросит шумы. До этого момента информацию желательно считывать и проверять отдельными битами, если хоть один из них неправильный — завершаем прием и начинаем слушать эфир заново. Дальше передаваемую информацию можно считывать сразу по байтам, записывая в соответствующие регистры/переменные. По окончании приема выполняем контрольное выражение, если его результат равен контрольному байту — выполняем требуемые действия с полученной информацией, иначе — снова слушаем эфир. В качестве контрольного выражения можно считать какую-нибудь контрольную сумму, если передаваемой информации немного, либо Вы не сильны в программировании — можно просто посчитать какое-то арифметическое выражение, в котором переменными будут передаваемые байты. Но необходимо учитывать то, что в результате должно получится целое число и оно должно поместится в количество контрольных байт. Поэтому лучше вместо арифметических операций использовать побитовые логические: AND, OR, NOT и, особенно, XOR. Если есть возможность, делать контрольный байт нужно обязательно так как радиоэфир — вещь очень загаженная, особенно сейчас, в мире электронных девайсов. Порой, само устройство может создавать помехи. У меня, например, дорожка на плате с 46кГц ШИМ в 10см от приемника очень сильно мешала приему. И это не говоря о том, что RF-модули используют стандартные частоты, на которых в этот момент могут работать и другие устройства: рации, сигнализации, радиоуправление, телеметрия и пр.

Что еще можно почитать

HM-T и HM-R — описание и документация на сайте производителя.
1, 2 и 3 — интересные статьи и наблюдения (много чего полезного можно найти в комментариях).

Автор: KoteSoft
