Повышение яркости потолочного светильника (50Вт LED)

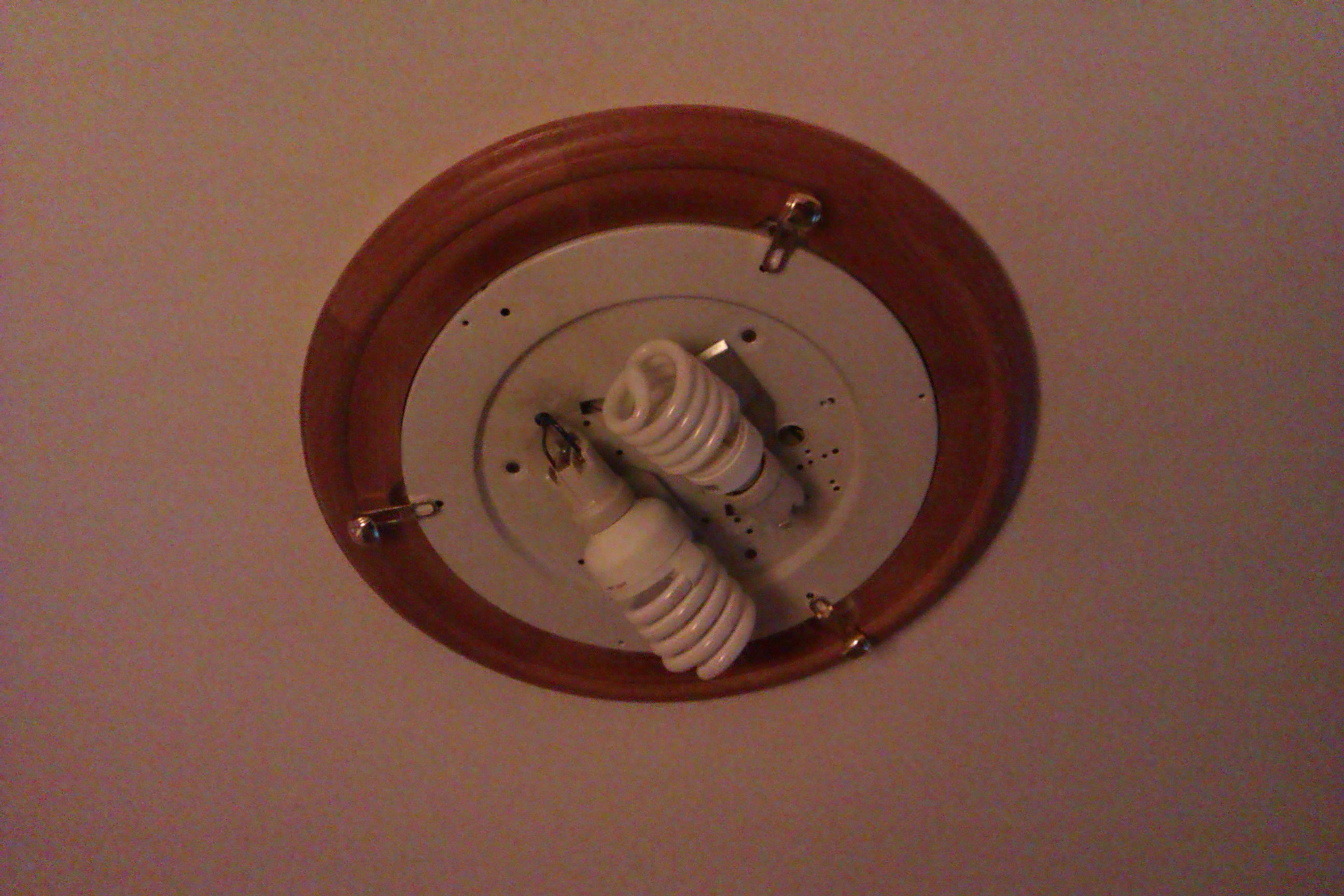

Эксплуатация в моей малогабаритной квартире потолочных светильников плафонного типа показал их один существенный недостаток: недостаточная освещенность в помещении. Это связано в основном с небольшими размерами плафона и поглощением света при его прохождении через матовое стекло плафона.


Небольшие размеры светильника и требования по охлаждению не позволяют установить мощные лампы (как накаливания, так и компактные флюоресцентные или светодиодные) с цоколем типа E27.


В результате требования моей жены решить проблему было реализовано решение на базе светодиодов мощностью 50Вт (по светимости приблизительно соответствует 3 стандартным лампочкам накаливания мощностью 100Вт).

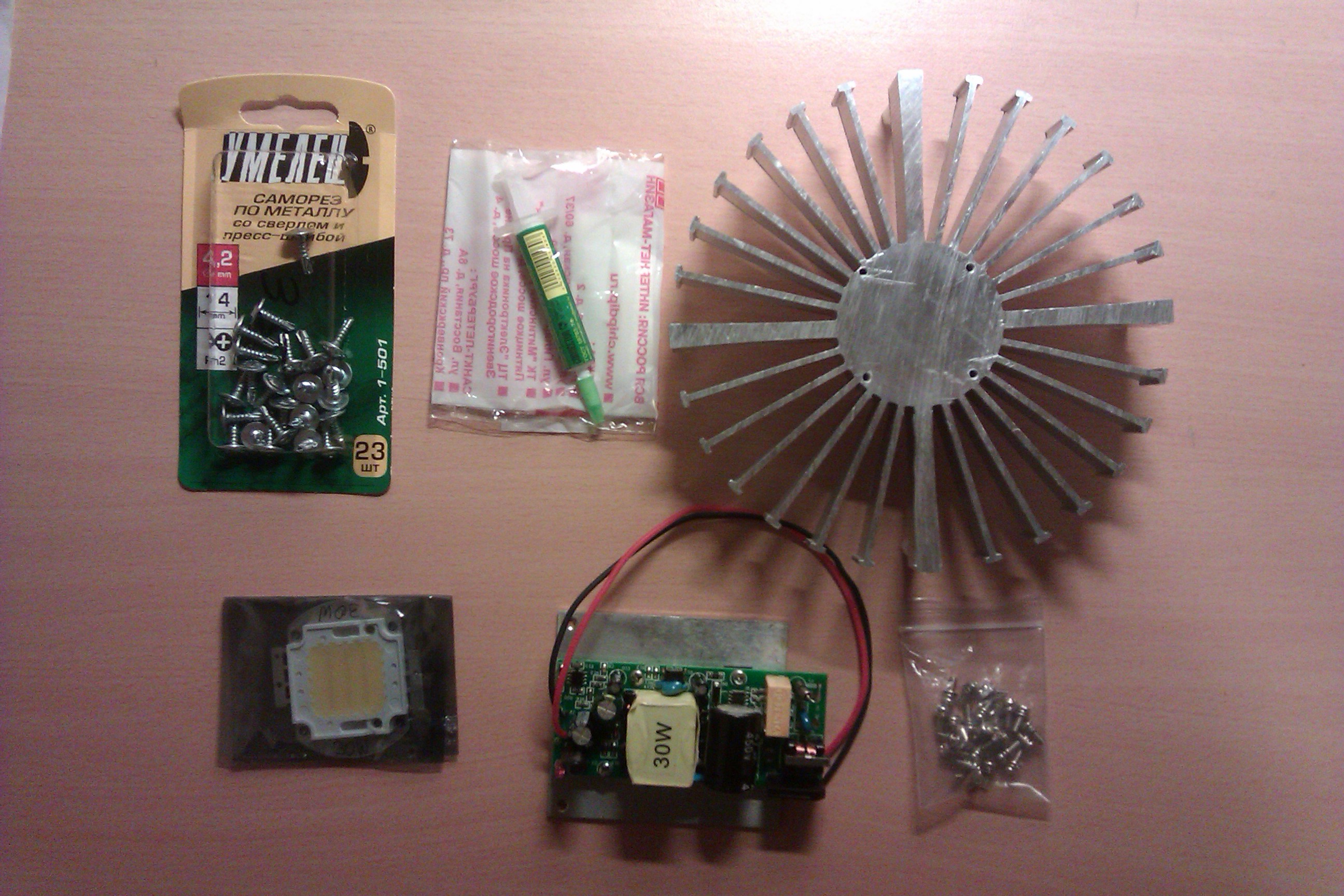

Перечень необходимых материалов (Bill of materials):

  • Светодиод 50Вт
  • Драйвер (блок питания) для светодиода
  • Алюминиевый радиатор
  • Крепеж (винты M3)
  • Светильник плафонного типа
  • Термопаста


Перечень инструментов:

  • Паяльник
  • Шуруповерт
  • Набор для нарезания резьбы M3
  • Бесконтактный (инфракрасный) термометр

Шаг 1 (сборка светильника и установка светодиода)

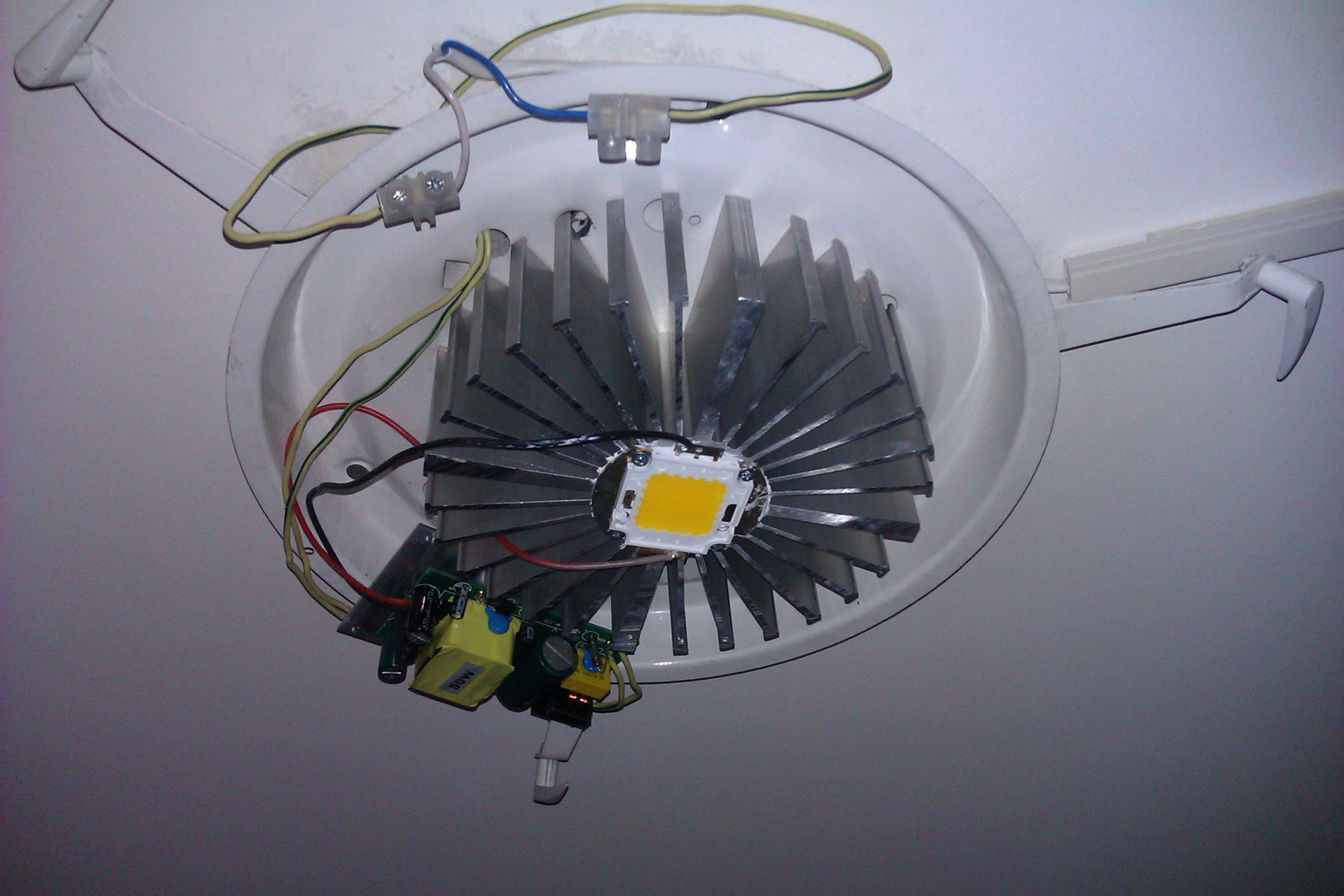

Убираем из светильника все внутренности. В центре металлической основы светильника крепим алюминиевый радиатор и драйвер для светодиода. Для этого размечаем и сверлим необходимые отверстия (3-4 шт. для радиатора и 2 шт. для драйвера). Затем намечаем и сверлим соответствующие отверстия в радиаторе. Нарезаем резьбу под винты M3 в радиаторе.
Для установки светодиода на радиатор размечаем, сверлим и нарезаем резьбу M3 на радиаторе. Прежде чем закрепить светодиод на радиаторе необходимо на радиатор нанести термопасту.
Припаиваем, соблюдая полярность, блок питания к светодиоду.

Шаг 2 (тестирование)


Основной задачей при тестировании решения было убедиться, что температурный режим светодиода во время длительной эксплуатации находится в допустимых пределах. Это было реализовано при помощи бесконтактного термометра.

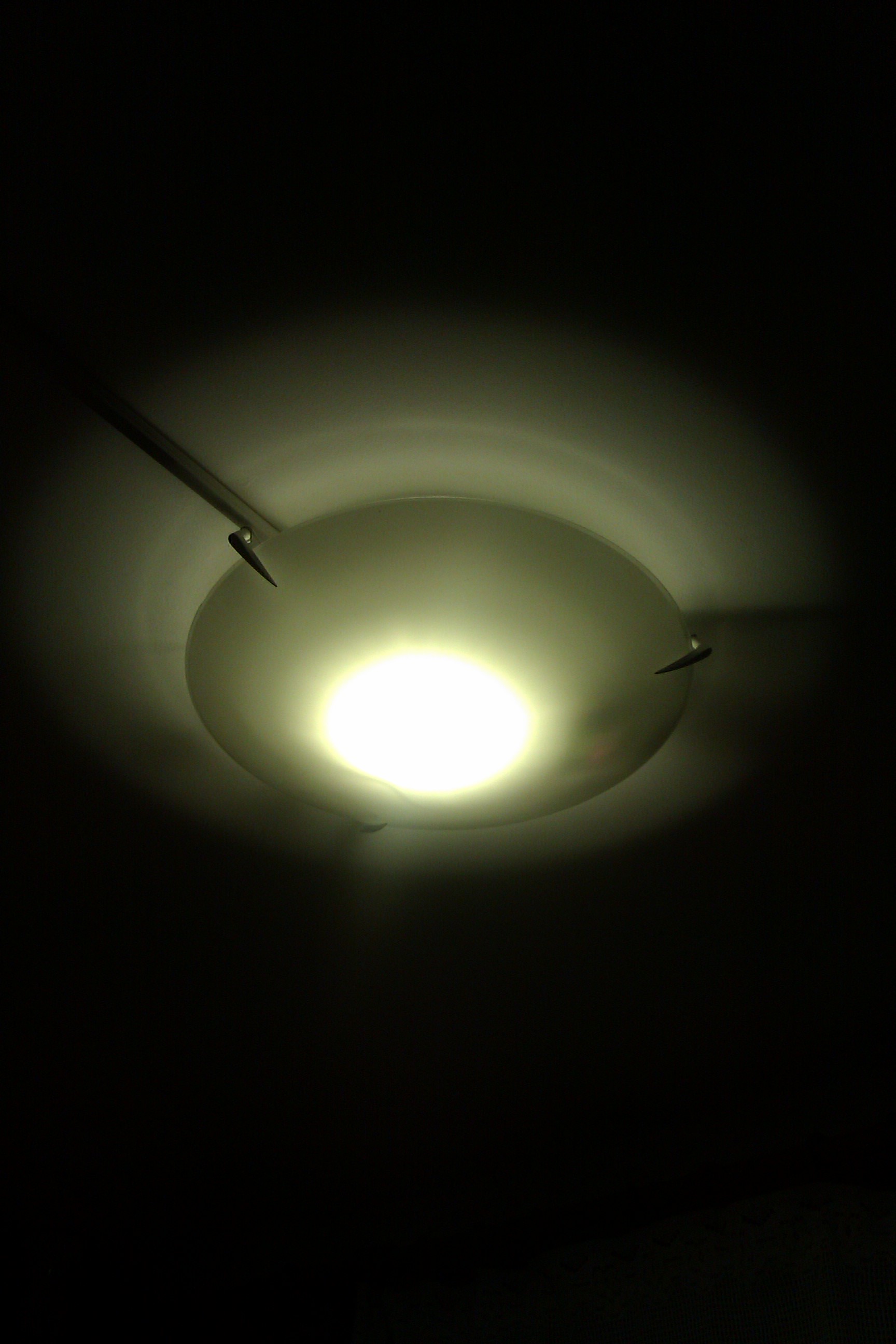

Результаты

Теперь можно монтировать готовый светильник на потолок и подключать к электросети.


Основные преимущества:

  • Световой поток: 4500-5000Лм (непревзойденное значение для подобных светильников)
  • Высокое энергосбережение по сравнению с тремя 100Вт лампами накаливания
  • Пассивное охлаждение — нет вентилляторов, нет шума, нет дополнительных блоков питания для вентилляторов
  • Длительный срок эксплуатации (мои уже работают в течение полугода и надеюсь будут работать еще дольше)
  • Возможности по совершенствованию (управление яркостью, цветом и др.)

Автор: Rusik72
