Выбираем бюджетный карманный осциллограф

в 3:13, , рубрики: 100MHz, aliexpress, Dainu, dso, DSO150, fniski, hantek, Алиэкспресс, осциллограф, радиолюбитель, товары для радиолюбителя, электроника, я пиарюсь

Приветствую!

Добавляю небольшую статью на тему выбора домашнего компактного осциллографа начального уровня для работы и хобби.

Почему речь пойдет про карманные и компактные — потому что это самые бюджетные варианты. Настольные осциллографы – это более громоздкие, функциональные устройства, и, как правило, достаточно дорогие модели ($200-400 и дороже) на 4 канала со множеством функций.
А вот компактные модели на 1 канал для простых измерений и оценки формы сигнала можно приобрести буквально за $20...$40.

Выбираем бюджетный карманный осциллограф - 1

Итак, основные технические характеристики карманных осциллографов — это рабочая полоса, которая измеряется в МГц, а также частота дискретизации, которая напрямую влияет на качество измерений.

В статье постараюсь описать осциллографы, которые лично были в руках и дать небольшие плюсы и минусы данных моделей.

Начальный вариант, через который прошли многие радиолюбители — это осциллограф на базе микроконтроллера ATmega, на Али есть множество вариантов, в том числе для самостоятельной сборки, например, DSO138. Его развитие на базе микроконтроллера STM32 называется DSO150.

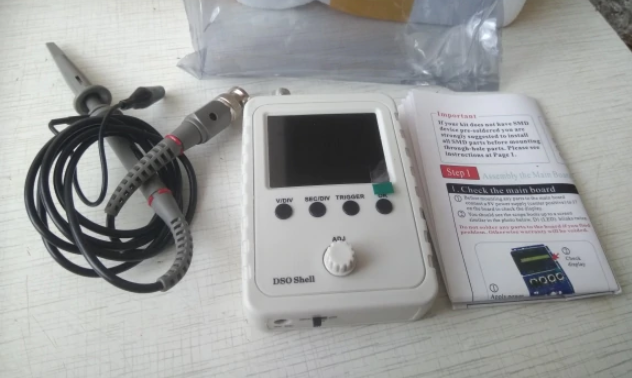

Осциллограф DSO150 — это неплохой осциллограф для радиолюбителя начального уровня. В комплекте есть щуп Р6020. Сам осциллограф имеет полосу около 200кГц. Построен на базе STM32, АЦП до 1М семплов. Хороший вариант для проверки простых блоков питания (ШИМ) и аудиотрактов. Подойдет для начинающих, например, для исследования звуковых сигналов (настройке усилителя и т.п.). Из минусов отмечу невозможность сохранить картинку осциллограммы, а также небольшую полосу пропускания.

Выбираем бюджетный карманный осциллограф - 2

Технические характеристики:

  • Частота выборки в режиме реального времени: 1 Мвыб/с
  • Аналоговая полоса пропускания: 0 — 200 кГц
  • Диапазон чувствительности: 5 – 20 мВ/дел
  • Максимальное входное напряжение: 50 В макс. (1х щуп)
  • Временной диапазон развёртки: 500с/дел– 10 мкc/дел

При желании можно найти еще дешевле не распаянный вариант. Подойдет для обучения пайки «со смыслом».

Но хобби быстро прошло, перешел к серьезным моделям.

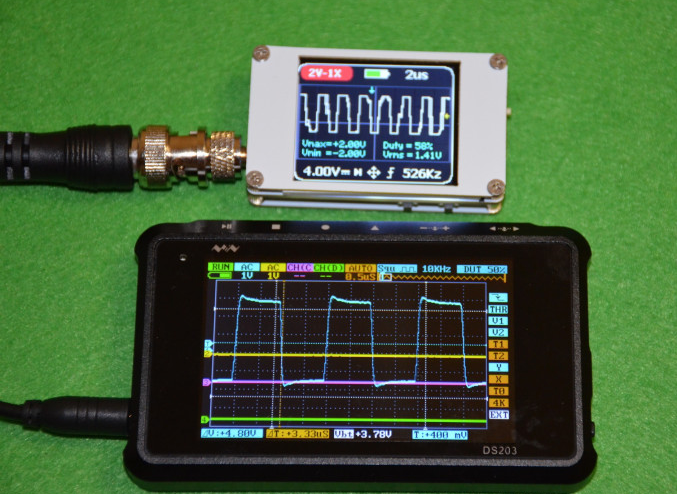

В начале 2018 года попался один из популярных вариантов осциллографов начального уровня — простой, но неплохой осциллографический пробник — DSO188.

Осциллограф DSO188 — простой «показометр» с одним каналом, без памяти, но с цветным дисплеем, аккумулятором 300mAh и очень маленький по размерам. Его плюс именно в компактности и портативности, а полосы частот хватит для большинства приложений (например, настройка звукотехники).

При небольшой стоимости ($30) он отображает сигналы с частотой 1МГц (семплирование 5MSA/s). Для работы используются MMCX щупы, но в комплекте есть адаптер MMCX-BNC. Установлен отдельный АЦП на 5MSPS, полоса до 1МГц, корпус сборный из панелей, что очень даже неплохо выглядит. В плюсах отмечу компактные размеры и приличную полосу, по сравнению с DSO150 (1МГц), а также компактные размеры. Очень удобно использовать вместе с обычным тестером. Легко помещается в карман. Из минусов — корпус имеет открытую конструкцию, не защищенную от внешних воздействий (нужно дорабатывать), а также отсутствие возможности перенести на компьютер сохраненные снимки. Наличие коннектора MMCX это удобно, но для полноценной работы потребуется адаптер на BNC или специальные щупы. За свои деньги это очень хороший вариант начального уровня.

Выбираем бюджетный карманный осциллограф - 3

Технические характеристики:

  • Частота выборки в режиме реального времени: 5 Мвыб/с
  • Аналоговая полоса пропускания: 0 — 1 МГц
  • Диапазон чувствительности: 50 mV/div ~ 200 V/div
  • Максимальное входное напряжение: 40 V (1X щуп), 400 V (10X щуп). Встроенного аттенюатора сигнала нет.
  • Временной диапазон развёртки: 100mS/div ~ 2uS/div

Выбираем бюджетный карманный осциллограф - 4

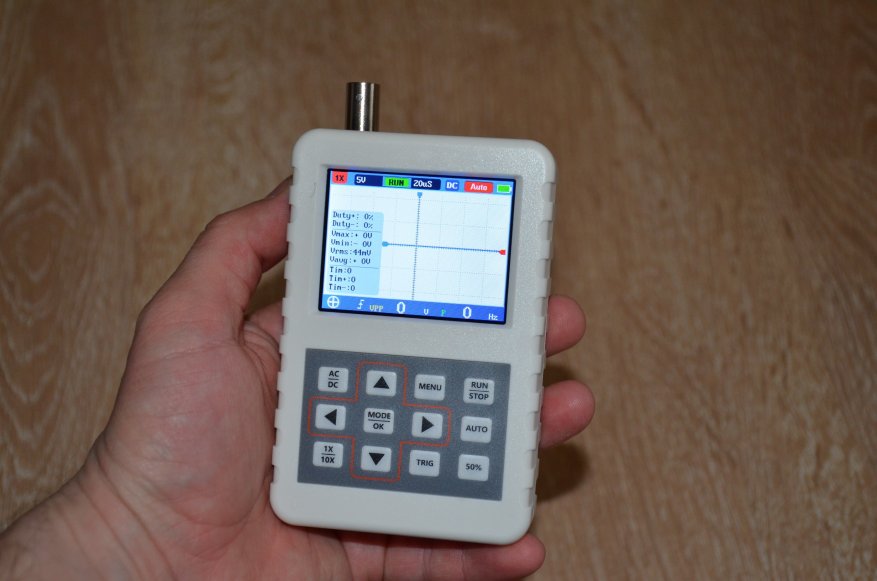

Если одного мегагерца мало, можно посмотреть в сторону карманных осциллографов в корпусе с BNC коннектором, например, недорогой карманный осциллограф DSO FNISKI PRO.

Это очень хороший вариант за свои деньги. Полоса 5МГц (синус). Есть возможность сохранения графиков во внутреннюю память устройства.

Технические характеристики:

  • Частота выборки в режиме реального времени: 20 Мвыб/с
  • Аналоговая полоса пропускания: 0 — 5 МГц
  • Диапазон чувствительности: 50 mV/div ~ 200 V/div
  • Максимальное входное напряжение: 40 V (1X щуп), 400 V (10X щуп). Встроенного аттенюатора сигнала нет.
  • Временной диапазон развёртки: 50S/div ~ 250nS/div

Выбираем бюджетный карманный осциллограф - 5

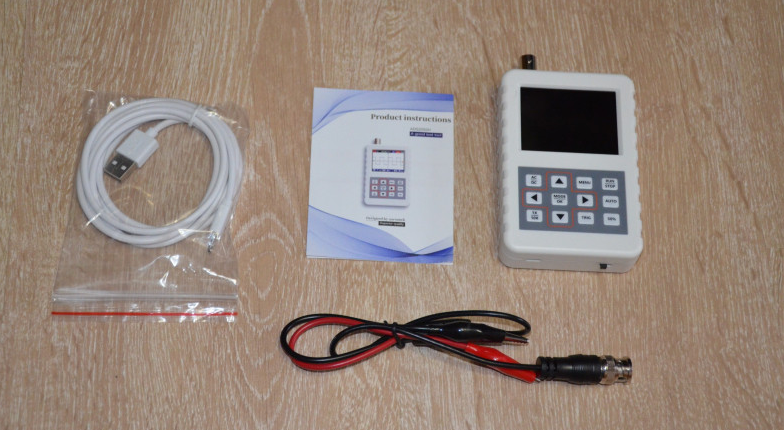

Есть вариант DSO FNISKI PRO с BNC-крокодилами.

Выбираем бюджетный карманный осциллограф - 6

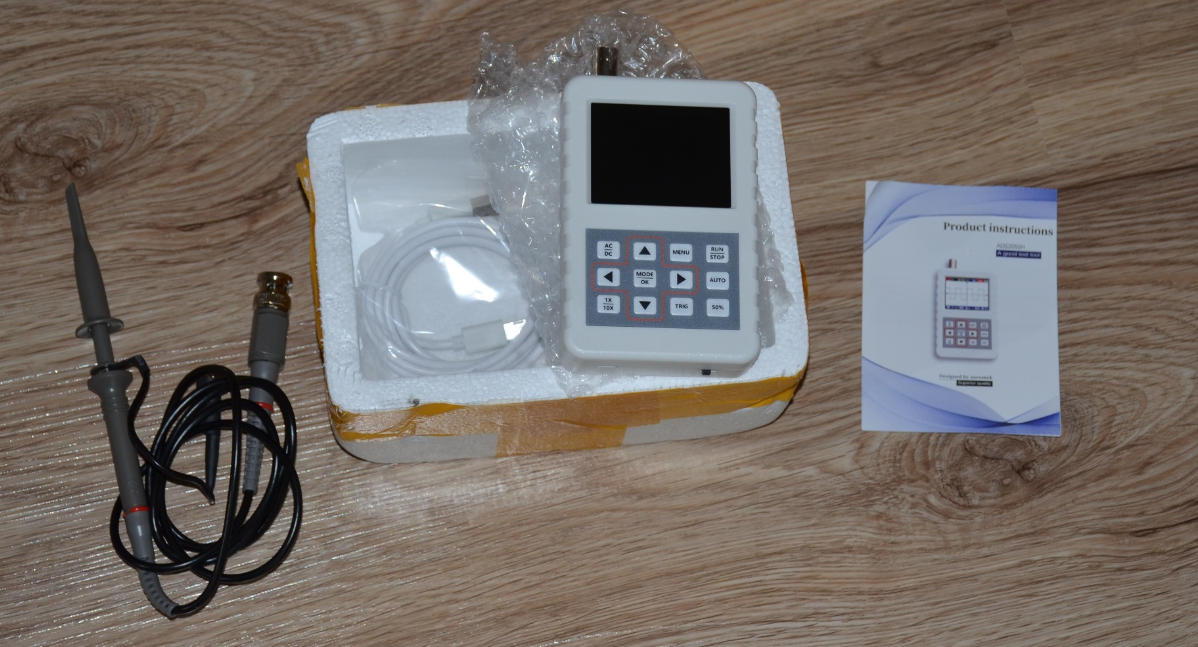

Есть вариант DSO FNISKI PRO с щупом 10х P6010 (с полосой до 10МГц).

Выбираем бюджетный карманный осциллограф - 7

Я бы взял первый вариант (с крокодилами) и докупил бы щупы отдельно. Ссылка на щупы есть ниже.

По результатам использования отмечу удобный корпус, большой дисплей. Тестовый сигнал на 5МГц (синус) показывает без особых проблем, другие периодические и апериодические сигналы нормально показывает до 1 МГц.

Если полоса выше 1МГЦ не критична, и не требуется работать с большими напряжениями, то DSO FNIRSI PRO c BNC коннектором — хороший выбор. Он использует стандартные щупы и может применяться как быстрый карманный осциллографический пробник — потыкать и посмотреть, жив ли обмен, микросхема и т.п. А потом топать за большим осциллографом, либо нести пациента на стол и вскрывать.

Выбираем бюджетный карманный осциллограф - 8

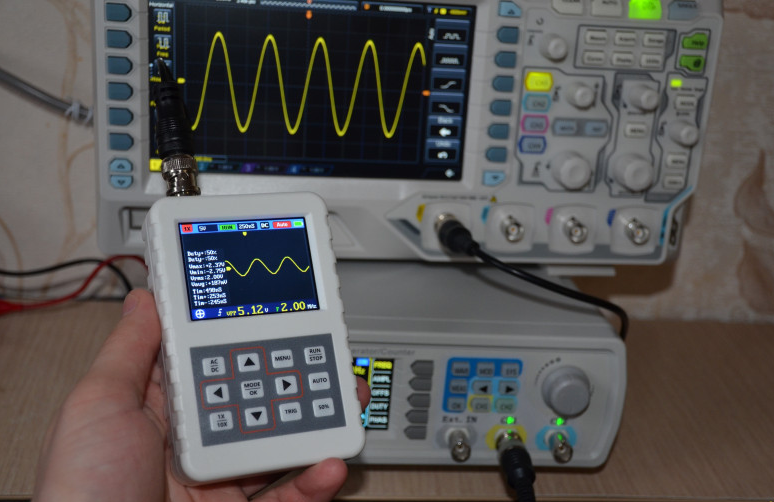

А вот если требуется полоса еще чуть больше — обратите внимание на недорогой осциллографический пробник DSO168

Осциллограф DSO168 имеет необычный дизайн, смахивающий на популярные МР3 плееры. Это одновременно и плюс (металлический стильный корпус), и минус устройства. Не самый удачный выбор разъема — MiniUSB для зарядки аккумулятора. А также отмечу подключение через джек 3.5 мм — самый главный минус данной модели.

Выбираем бюджетный карманный осциллограф - 9

Технические характеристики:

  • Частота выборки в режиме реального времени: 50 Мвыб/с
  • Аналоговая полоса пропускания: 0 — 20 МГц
  • Диапазон чувствительности: 50 mV/div ~ 200 V/div
  • Максимальное входное напряжение: 40 V (1X щуп)
  • Временной диапазон развёртки: 100S/div ~ 100nS/div

DSO168 — интересный прибор за свою стоимость.

Гораздо лучше огромного количества подобных DSО138, которые строятся на базе микроконтроллеров со встроенным АЦП (200kHz).

В данной модели DSO168 установлен отдельный АЦП AD9283, который обеспечивает уверенный анализ сигналов до 1МГц. До 8 МГц можно использовать данный прибор, но как «отображалку» сигналов, без каких либо серьезных измерений. А вот до 1МГц — без проблем.

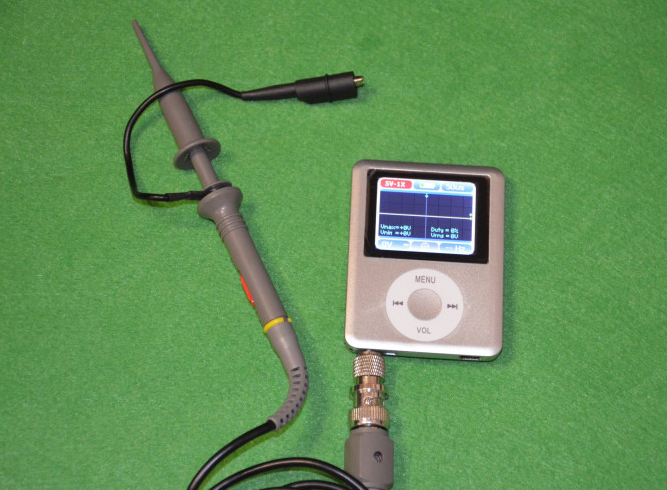

В комплекте идет стандартный щуп Р6100 BNC, а также адаптер с джека 3.5мм на BNC.

Выбираем бюджетный карманный осциллограф - 10

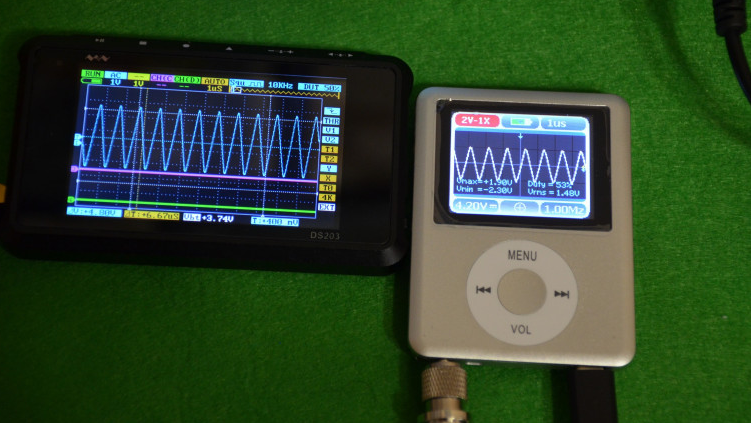

Осциллограф DSO168 имеет полосу 20МГЦ (при частоте семплирования 60MSA/s), не самый удачный, но более-менее аккуратный корпус аля iPod, встроенный аккумулятор 800 мАч (может питаться от USB). Сходство с плеером добавляют щупы через джек 3,5 мм (есть адаптер BNC-3.5mm). Памяти для сохранения осциллограмм — нет. Отмечу конструктивный просчет — джек 3,5 мм не предназначен для передачи СВЧ сигналов, присутствуют искажения формы сигнала на частотах более 1МГц. Так что устройство интересное, но я бы выбрал другой вариант.

Выбираем бюджетный карманный осциллограф - 11

Далее предлагаю посмотреть еще одну недорогую модель осциллографа DSO338 с полосой 30МГц.

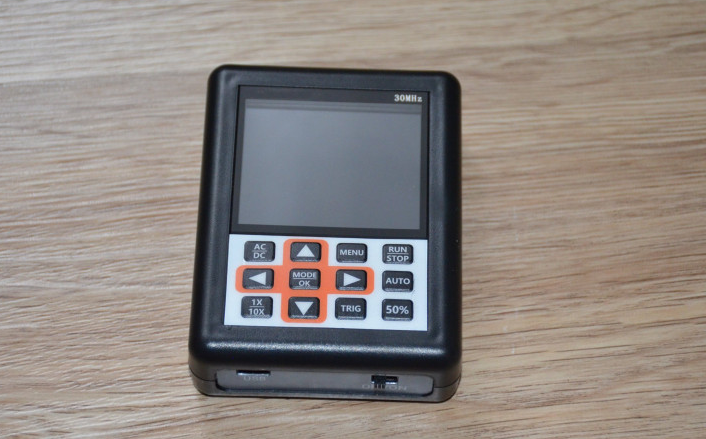

Карманный осциллограф DSO 338 FNISKI 30MHZ

Это карманный аккумуляторный осциллограф на один канал с частотой семплирования аж 200Msps. Характеристики неплохие, многим такой модели хватает за глаза. В наличии один канал, дисплей имеет хорошие углы обзора, время работы до 8 часов с одного заряда непрерывно.

Выбираем бюджетный карманный осциллограф - 12

Технические характеристики:

  • Частота выборки в режиме реального времени: 200 Мвыб/с
  • Аналоговая полоса пропускания: 0 — 30 МГц
  • Диапазон чувствительности: 50 mV/div ~ 200 V/div
  • Максимальное входное напряжение: 40 V (1X щуп), 400 V (10X щуп). Встроенного аттенюатора сигнала нет.
  • Временной диапазон развёртки: 100mS/div ~ 125nS/div

Выбираем бюджетный карманный осциллограф - 13

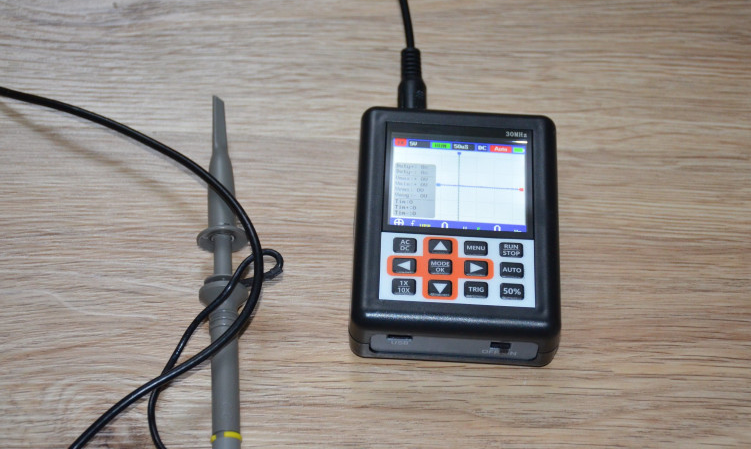

Для измерений используется стандартный щуп P6100 BNC.

Осциллограф достаточно хорошо себя показывает на частотах более 10-20 МГц.

Выбираем бюджетный карманный осциллограф - 14

Хороший вариант, но, учитывая его стоимость, можно посмотреть и другие модели.

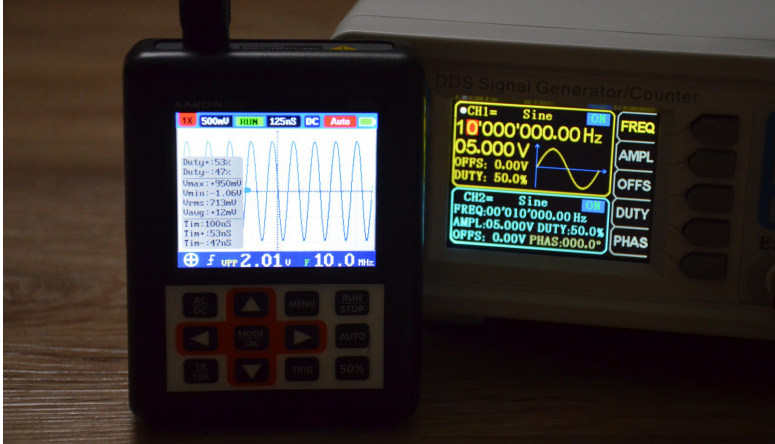

Например, чуть дороже можно приобрести мощный осциллограф FNIRSI-5012H 100МГц

Новая модель и один из лучших за свои деньги – одноканальный 100-МГцовый осциллограф с памятью. Частота семплирования достигает 500 Msps.

Осциллограф является одним из самых «мощных» и «навороченных» в своем ценовом диапазоне. Имеется 1 канал BNC, но осциллограф может отображать синусоидальный сигнал до 100МГц. Другие периодические и апериодические сигналы нормально смотрятся до 70-80 МГц.
В комплекте с осциллографом есть неплохой щуп Р6100 с делителем 10х и полосой до 100МГц, а также кейс для хранения и переноски.

Выбираем бюджетный карманный осциллограф - 15

Технические характеристики:

  • Частота выборки в режиме реального времени: 500 Мвыб/с
  • Аналоговая полоса пропускания: 0 — 100 МГц
  • Диапазон чувствительности: 50 mV/div ~ 100 V/div
  • Максимальное входное напряжение: 80 V (1X щуп), 800 V (10X щуп). Встроенного аттенюатора сигнала нет.
  • Временной диапазон развёртки: 50S/div ~ 6nS/div

Осциллограф справляется с сигналами не хуже, чем старший собрат Rigol.

Выбираем бюджетный карманный осциллограф - 16

Отмечу отсутствие связи с компьютером (отчасти это не минус, так как нет необходимости осуществлять гальваническую развязку), а также наличие всего одного канала для измерения.

DSO Fniski 100MHz — это хороший выбор, особенно если нет подходящего прибора и остро стоит вопрос стоимости. Если есть возможность добавить — лучше добавить и взять что-то на два канала и с возможностью сохранения результатов.

Переносной осциллограф 3-в-1 HANTEK 2C42 40МГц

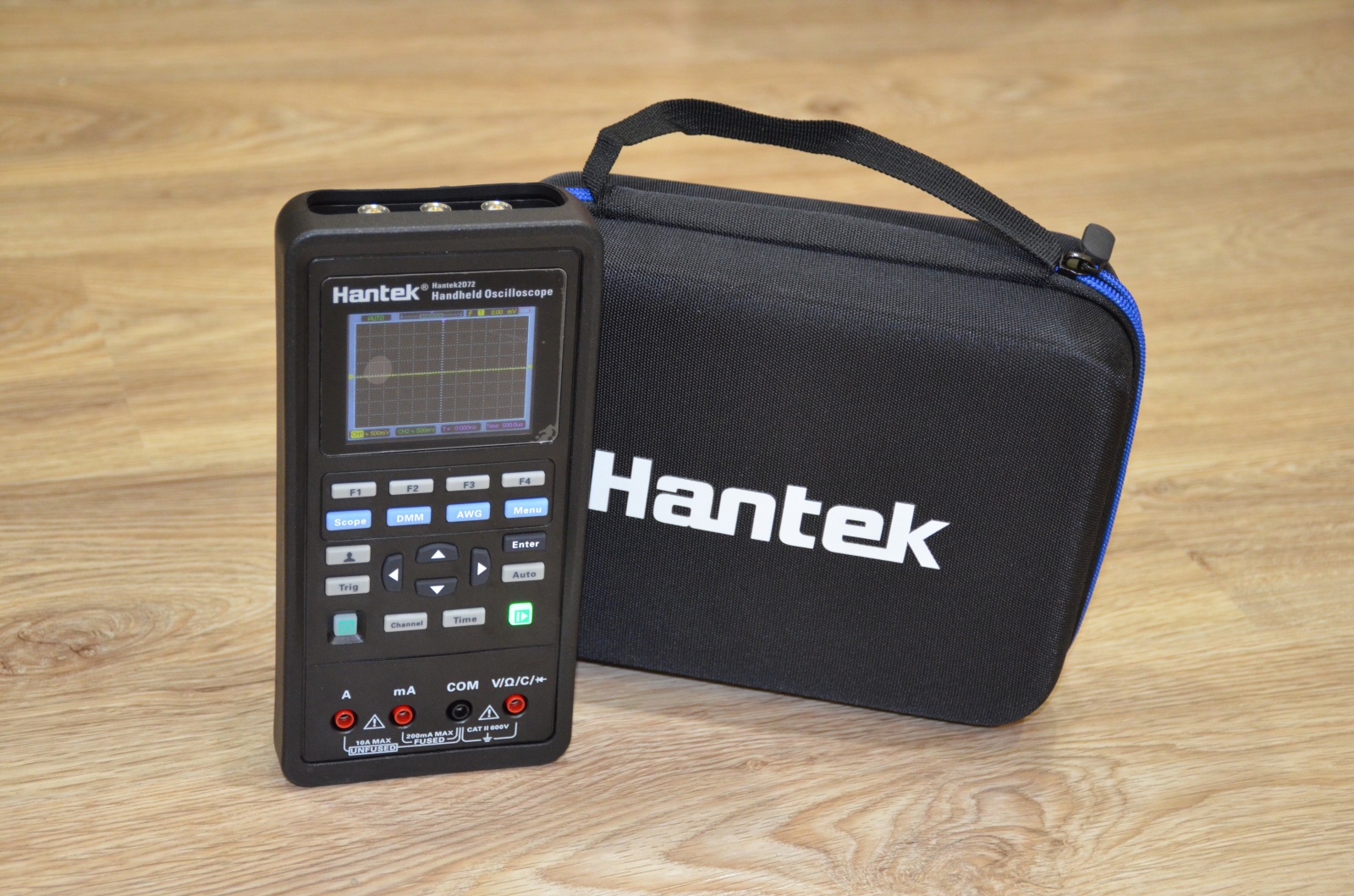

Хит 2019 года — портативный осциллограф с частотой 40 МГц (есть модель 2C72 до 70МГЦ) на два канала и с генератором частоты. Встроенный мультиметр. Поставляется с сумкой для переноски. Цена от $99.

В комплекте есть все необходимое + кейс для переноски. Частота оцифровки до 250MSa/s — это самый лучший результат для портативных осциллографов. Существуют версии 2С42/2С72 без встроенного генератора, но они не так интересны с точки зрения цены и функционала.

Выбираем бюджетный карманный осциллограф - 17

Технические характеристики:

  • Частота выборки в режиме реального времени: 250 Мвыб/с
  • Аналоговая полоса пропускания: 0 — 40 МГц
  • Диапазон чувствительности: 10 mV/div ~ 10 V/div
  • Максимальное входное напряжение: 60 V (1X щуп), 600 V (10X щуп).
  • Временной диапазон развёртки: 500S/div ~ 5nS/div

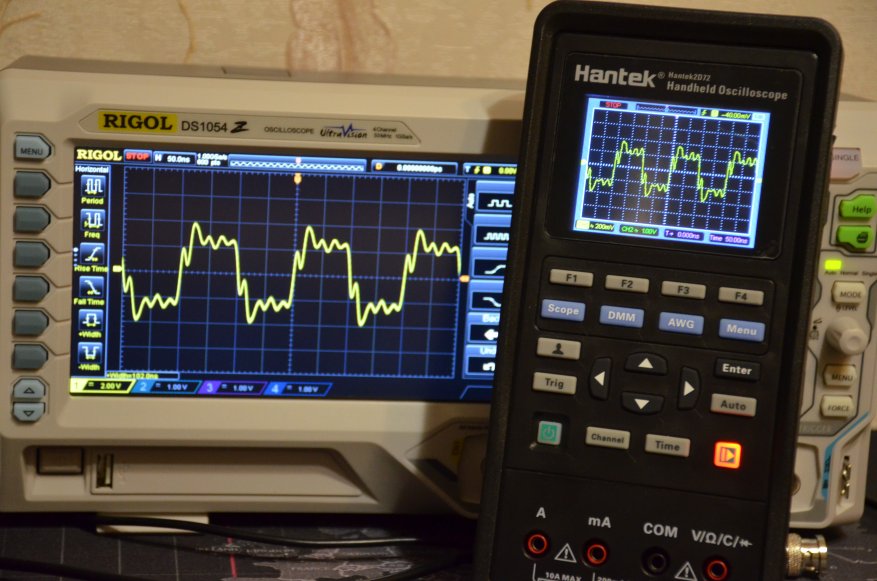

Осциллограф чуть дороже предыдущих, но модель 2Dx2 оснащена генератором частоты. На фото ниже показана генерация синусоидального сигнала частотой 1 МГц.

Выбираем бюджетный карманный осциллограф - 18

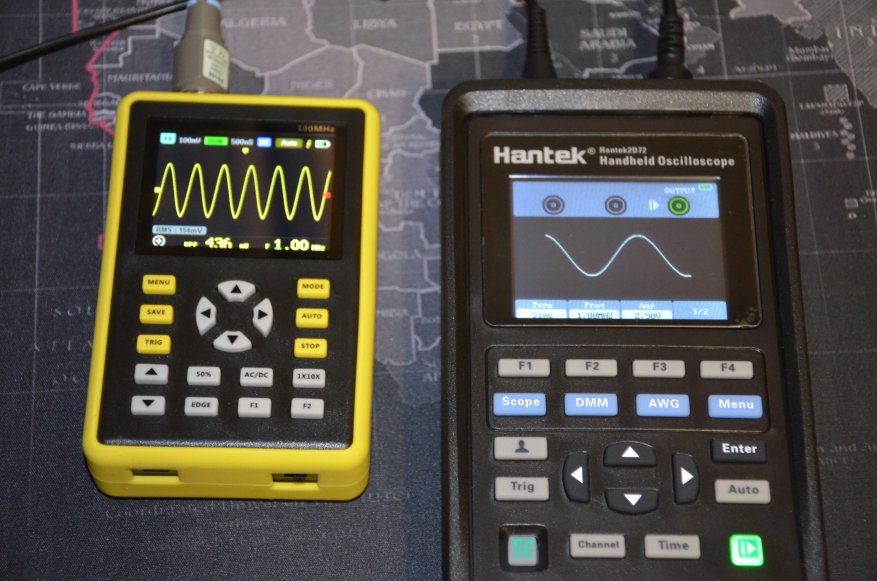

В остальном, Hantek не хуже своих старших собратьев. Отмечу наличие встроенного мультиметра, что делает данную модель устройством 3-в-1.

Выбираем бюджетный карманный осциллограф - 19

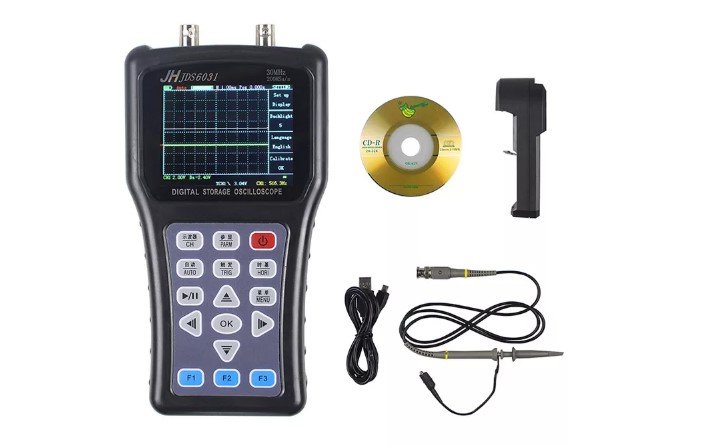

Осциллографы, которые у меня есть закончились, но я отмечу еще одну модель, которая имеет право на жизнь. В этом ценовом диапазоне есть удобная и качественная модель портативного осциллографа JDS6031 1CH 30M 200MSPS.

Технические характеристики:

  • Частота выборки в режиме реального времени: 200 Мвыб/с
  • Аналоговая полоса пропускания: 0 — 30 МГц
  • Диапазон чувствительности: 10 mV/div ~ 10 V/div
  • Максимальное входное напряжение: 60 V (1X щуп), 600 V (10X щуп).
  • Временной диапазон развёртки: 500S/div ~ 5nS/div

Выбираем бюджетный карманный осциллограф - 20

Рекомендую обратить внимание на полезные аксессуары для осциллографа:

Щуп Р6100 100МГц с компенсацией емкости и делителем 10х ($5)

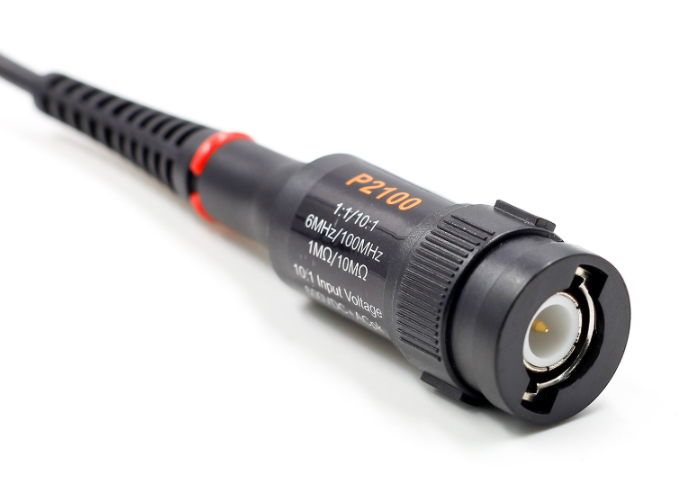

Щуп Р2100 100МГц с компенсацией емкости и делителем 10х копия Tectronix ($7)
Щуп Р4100 100МГц 2кВ с компенсацией емкости и делителем 100х ($10)
Пассивный аттенюатор сигнала Hantek HT201 для осциллографа 20:1 BNC для измерений напряжения до 800Вольт ($4)

Выбираем бюджетный карманный осциллограф - 21

Подобные портативные девайсы — то, что я часто использую. Очень удобно, особенно при настройке различных приборов, проверке, пуско-наладке. Могу рекомендовать брать вариант DSO150, а еще лучше, похожий DSO138 (200kHz) в варианте DIY для обучения пайки и азам радиоэлектроники. Из функциональных моделей отмечу DSO Fniski 100MHz, как осциллограф с самым лучшим соотношением цена/рабочая полоса, а также Hantek 2D72 как самый функциональный (3-в-1).

Выбираем бюджетный карманный осциллограф - 22

Автор: Lexus08

Источник
