Одноразовые зарядные устройства. За что нам это?

в 0:48, , рубрики: pcb design, powerbank, waste, Компьютерное железо, Производство и разработка электроники, Энергия и элементы питания

Одноразовые зарядные устройства. За что нам это? - 1
Написать эту короткую заметку меня побудило данное фантастическое изобретение неизвестного китайского гения.
Цель всей заметки — рассказать что за устройства находятся на рынке, что в них можно достать и кому это может понадобиться.
Хочу верить, что некоторый процент читателей задумается дважды, прежде чем покупать такое изделие. Помимо этого, часть читателей-технарей будет знать где найти специфичные комплектующие в случае крайней необходимости.

Одноразовые зарядные устройства. За что нам это? - 2

Речь пойдет вот таком маленьком внешнем зарядном устройстве для телефона. Как оказалось, такие одноразовые зарядники весьма популярны в сети (можно найти по $2 за штуку). Более того, постепенно проникают и в розничную продажу.

В первый момент меня поразила сама идея. Если верить информации с корпуса, данный девайс аналогичен автомобилю с запаянным баком на 15 литров — по исчерпанию запасов топлива авто предполагается к утилизации.
Производить такое устройство это все равно что отобрать у своего ребенка чистую реку перед домом за возможность сделать глоток воды сейчас.
Использовать такое устройство это все равно что мыслить в стиле Марии-Антуанетты: «Если у кого-то на планете плохая экология, пусть улетят и колонизируют с хорошей!»

И во всей этой истории меня задевало не только пренебрежительное отношение к экологии, но и отношение к технике.

Одноразовые зарядные устройства. За что нам это? - 3

Посмотрите сами: банк скрывает аккумулятор на 1500 мАч, плату с повышающим преобразователем и комбинированный разъем Lightning + Mini USB. Все это предполагается выбросить после однократного использования.

Чтобы немного обострить чувства, можно отметить что аккумулятор можно перезарядить в среднем 500 раз. Таким образом, покупая это устройство, пользователь исчерпывает ресурс только на 1/500 от возможного, а выбрасывая — выводит из обращения некоторый объем лития, который уже вряд-ли вернется в обращение в ближайшие 100 лет.

Забегая немного вперед, хочу подтвердить что это действительно аккумулятор и соответствие заявленной емкости было проверено с помощью зарядного устройства HYPERION EOS 0606i (два цикла разряд-заряд аккумулятор выдержал без заметной потери емкости).

Во вторых, меня удивила плата преобразователя. Нельзя сказать что схемотехника платы проста: здесь стоит микросхема защиты Li-Ion батареи от переразряда и перезаряда (DW01-P), некий повышающий преобразователь, выключатель и разъем. И все это в 2 микросхемах на плате площадью порядка 1 квадратного сантиметра:

Вид с лицевой стороны печатной платы
Одноразовые зарядные устройства. За что нам это? - 4

Вид с тыльной стороны печатной платы

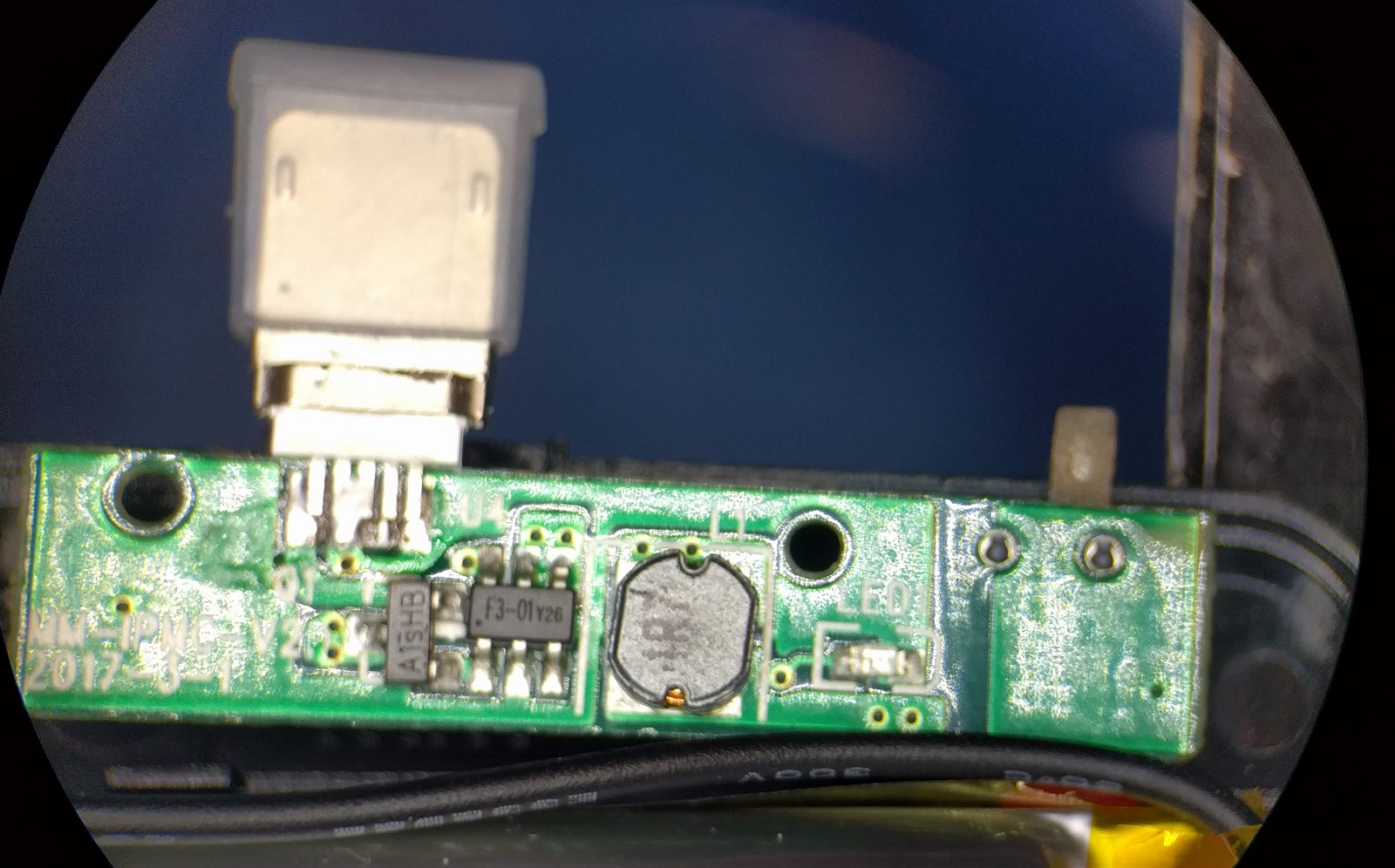

Одноразовые зарядные устройства. За что нам это? - 5

Проведя два часа в поисках наименования чипа по китайским сайтам компонентов открылось второе дно.
На удивление открытие оказалось позитивным: примененный чип (HT4927U, в центре лицевой стороны платы) умеет заряжать батареи! Документация на китайском, но онлайн переводчики с этим справляются: для зарядки требуется подать 5v на тот же разъем, с которого банк выдает напряжение. Логика следующая: каждые 2 секунды микросхема отключает повышающий преобразователь, и проверяет что на входе есть напряжение. Если есть — начинает от него заряжаться.

Но проблема в том, что обычный пользователь не сможет воспользоваться данной возможностью — на плате нет входного разъема, а подать 5V на выходной фактически невозможно. Более того, в корпусе есть пустое место, где можно разместить разъем для подключения обычного Mini-USB шнура. Но, видимо, продавать такие зарядные устройства станет сложнее. Таким образом, для регулярных пользователей прибор действительно получается одноразовым.

В результате, полноценный powerbank, с высокотехнологичными комплектующими (например, рабочая частота повышающего преобразователя: 1МГц) имеет 95% необходимых механизмов для многократного использования, но не имеет единственного разъема, который уничтожает возможность дальнейшего использования необратимо. Такие решения принимаются явно не ради удешевления, но ради экономической выгоды.

Исходя из всего этого, можно предложить два пути:

Если вы не можете переиспользовать содержимое:
Старайтесь избегать этих изделий. Если пришлось — не выбрасывайте, отдайте знакомому технарю и покажите эту статью. В идеале вы получите переходник для зарядки, но скорее всего батарея будет применена в произвольном DIY решении.

Если вы можете переиспользовать содержимое:
Теперь вы знаете где взять li-ion аккумуляторы со схемой защиты и зарядным устройством в компактном корпусе. Для зарядки без вторжения необходим USB Micro-B Connector Breakout Board или аналогичный разъем с возможностью пайки. Если у вас есть знакомые, которые пользуются такими зарядниками можно обеспечить себя неиссякаемым потоком рабочих аккумуляторов.

Надеюсь эта заметка окажется не бесполезна, и читатель задумается над идеей нашего «одноразового» мира.

Автор: Бушуев Андрей

Источник
